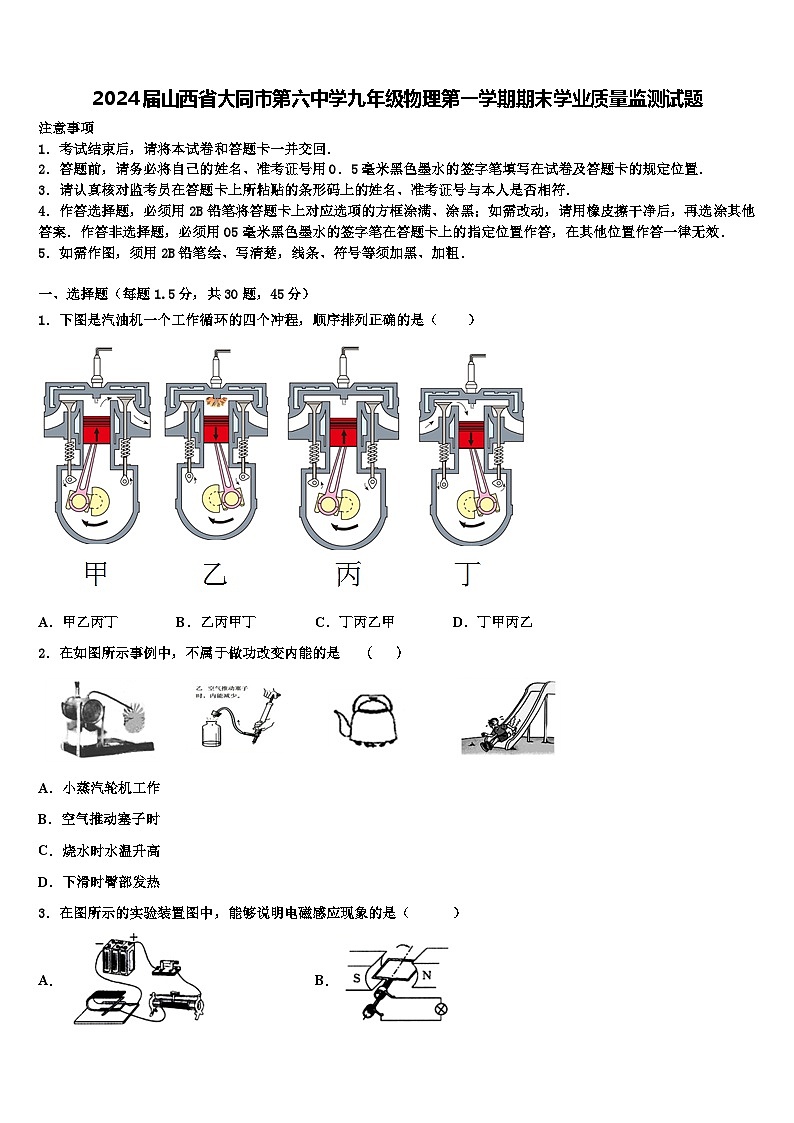

2024届山西省大同市第六中学九年级物理第一学期期末学业质量监测试题含解析

这是一份2024届山西省大同市第六中学九年级物理第一学期期末学业质量监测试题含解析，共24页。试卷主要包含了下列说法中错误的是等内容，欢迎下载使用。

1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．下图是汽油机一个工作循环的四个冲程，顺序排列正确的是（ ）
A．甲乙丙丁B．乙丙甲丁C．丁丙乙甲D．丁甲丙乙
2．在如图所示事例中，不属于做功改变内能的是 （ ）
A．小蒸汽轮机工作
B．空气推动塞子时
C．烧水时水温升高
D．下滑时臀部发热
3．在图所示的实验装置图中，能够说明电磁感应现象的是（ ）
A．B．
C．D．
4．用与毛皮摩擦过的橡胶棒，去靠近用细线悬挂的轻质小球，发现小球被排斥，则小球
A．一定带正电B．一定不带电
C．一定带负电D．可能带正电，也可能带负电
5．如图所示的四个电路中，电源及各灯泡规格均相同；当开关闭合时，电流表读数最大的是（ ）
A．只有甲B．只有乙C．甲和丙D．甲和丁
6．如图所示的电路中，电源电压为 3V，R为定值电阻，灯 L标有“6V 3W ”的字样，灯 L的电阻不随温度变化．闭合开关 S 后，电流表的示数为 0.75A，则定值电阻R的阻值为（ ）
A．10Ω
B．6Ω
C．15Ω
D．8Ω
7．下列说法中错误的是( )
A．金属导体中的自由电子定向移动的方向跟电流方向相反
B．丝绸跟玻璃棒摩擦后，玻璃棒带正电，是因为玻璃棒得到了电子
C．电源是把其他形式的能转化为电能的装置
D．电功率是表示电流做功快慢的物理量
8．两只灯泡串联在电路中，其中一只灯亮，另一只不亮，原因可能是
A．两只灯泡相比较，通过不亮的灯泡的电流较小
B．两只灯泡相比较，不亮的灯泡的电阻太大

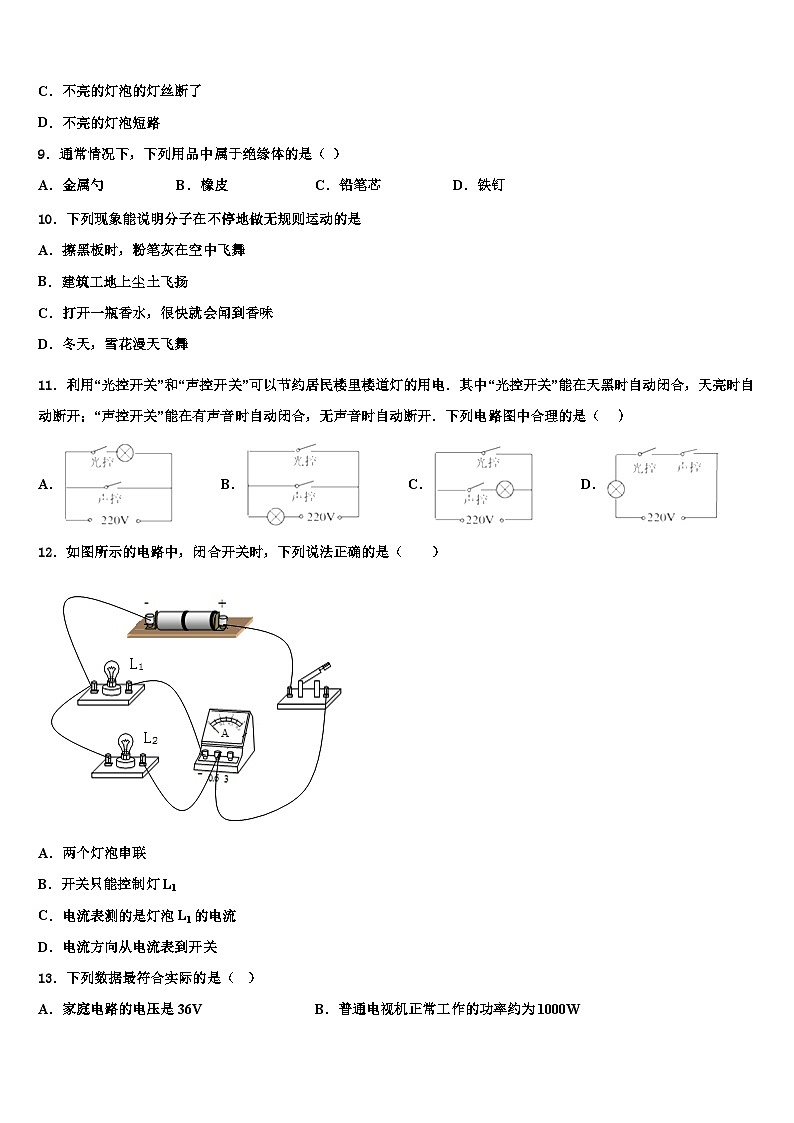

C．不亮的灯泡的灯丝断了
D．不亮的灯泡短路
9．通常情况下，下列用品中属于绝缘体的是（ ）
A．金属勺B．橡皮C．铅笔芯D．铁钉
10．下列现象能说明分子在不停地做无规则运动的是
A．擦黑板时，粉笔灰在空中飞舞
B．建筑工地上尘土飞扬
C．打开一瓶香水，很快就会闻到香味
D．冬天，雪花漫天飞舞
11．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是（ ）
A． B． C． D．
12．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
13．下列数据最符合实际的是（ ）
A．家庭电路的电压是36VB．普通电视机正常工作的功率约为1000W
C．一节干电池的电压为3VD．教室里一盏日光灯正常工作电流约为0.2A
14．如图所示为一款家用电吹风的简化电路图，则（ ）
A．1档为冷风档B．2档为关闭档
C．3档为热风档D．热风档时电风扇与电热丝串联
15．在实际电路中，当导线的长度足够长时，导线的电阻及其消耗的电功率就无法忽略．如图所示，电源的输出电压恒定不变．现将一个灯泡L接在离电源很近的AB两点时，灯泡L消耗的功率为25W，若将灯泡L接在离电源较远的CD两点时，灯泡L消耗的功率为16W，则输电导线AC、BD上消耗的功率之和为
A．1 WB．2 WC．4 WD．9 W
16．下列说法中正确的是
A．电功率是表示消耗电能多少的物理量
B．电功率是表示电流做功快慢的物理量
C．用电器的电功率越大，做功越多
D．功率大的用电器耗电一定多
17．我国随着航天事业发展需要，正在研制大功率液氢发动机．这种发动机主要是因为氢是有（ ）
A．较小的密度B．较大的比热容C．较高的热值D．较低的沸点
18．如图所示，当开关S闭合后，可能会造成电流表或电压表损坏的是（ ）
A．B．
C．D．
19．周末，小明和他的小伙伴们到摩尔春天广场去买运动鞋，他站在商场匀速上楼的自动扶梯上，听到楼下传来小伙伴们熟悉的声音．下列描述中不正确的是（ ）
A．以扶梯为参照物，小明是静止的
B．小明受到的重力和扶梯对他的支持力是一对平衡力
C．小明的动能增大，重力势能增大
D．小伙伴们发出的声音是通过空气传播到小明耳朵里的
20．如图所示，电源电压不变，在a、b间接一个“6V 3W”的小灯泡，调节滑动变阻器滑片P至图示位置时，小灯泡正常发光，若在a、b间换接一个“6V 6W”的小灯泡，欲使其正常发光，滑片P应（ ）
A．向M移动B．向N移动C．保持不动D．无法实现
21．标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若只让其中一盏灯正常工作，则电源电压为
A．24 VB．18 VC．16 VD．12 V
22．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
从电路的组成来看，上述故障现象的原因可以概括成
A．开路B．短路C．通路D．开路或短路
23．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是
A．B．C．D．
24．下列利用电流热效应工作的用电器是
A．电风扇B．电视
C．洗衣机D．电饭煲
25．如图（不计绳重与摩擦，且动滑轮重G动 小于物重G），用它们分别将重相同的甲、乙两物体在相等的时间内匀速提升至相同的高度，拉力所做的功分别为W甲、W乙，功率分别为P甲、P乙，它们的机械效率分别为η甲、η乙，则下列关系正确的是（ ）
A．W甲=W乙 P甲=P乙 η甲=η乙B．W甲P乙 η甲>η乙
C．W甲>W乙 P甲η乙
26．下列用电器中，利用电流热效应工作的是
A．微波炉B．电饭煲
C．手机D．计算器
27．小明用标有“12V 60W”的汽车灯甲和标有“24V 30W”的汽车灯乙做实验，关于这两个汽 车灯的比较，下列说法中正确的是（ ）
A．甲灯的额定功率一定小于乙灯的额定功率
B．甲灯的实际功率一定小于乙灯的实际功率
C．甲灯和乙灯均正常工作时，甲灯消耗的电能一定比乙灯少
D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短
28．如图所示的家用电器中，利用电流热效应工作的是
A．电压力锅
B． 笔记本电脑
C．电风扇
D．电视机
29．如图所示，电源电压为12V，R0=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全．则（ ）
A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8Ω～50Ω
B．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3W
C．S、S1、S2都闭合，电路消耗的总功率最小值为2.4W
D．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω
30．一个电源的正负极模糊了，用如图所示的四种实验方法来判断，不正确的是（ ）
A．甲：闭合开关后，若灯泡发光，则电池的左端是正极
B．乙：闭合开关后，若二极管发光，则电池的右端是正极
C．丙：闭合开关后，若电流表指针向左偏转，则电池的左端是正极
D．丁：闭合开关后，若电压表指针向右偏转，则电池的右端是正极
二、填空题（每空1分，共10题，20分）
31．如图甲所示，滑动变阻器最大阻值是40Ω.闭合开关，移动滑动变阻器，其功率P与阻值R 的图像如图乙所示，则电源电压为_____V.当滑片滑至最右端时，通电10s，电流通过R1产生的热量是______J.
32．能量是可以相互转化的。我国第一艘航母“辽宁号”已经成功实现了舰载机的着陆和起飞。舰载机歼15”从航母上起飞过程中，是将内能转化为_____能；对蓄电池充电时，是将_____能转化为化学能的过程。
33．磁悬浮地球仪是使用磁悬浮技术的地球仪，它无需转轴穿过球体便可悬浮于空中，给人以奇特新颖的感觉和精神享受．磁悬浮地球仪的球体中有一个磁铁，环形底座内有一金属线圈，通电后相当于电磁铁．金属线圈与球体中的磁铁相互_____（吸引、排斥），使球体受力_____（平衡、不平衡），从而悬浮于空中．磁悬浮地球仪是利用丹麦物理学家奥斯特发现的电流的_____效应工作的．当磁悬浮地球仪停止工作时，在“拿开球体”和“切断电源”之间应先_____．将磁悬浮地球仪的球体用手轻轻向下按一下，球体就会从原来的悬浮位置向下运动，此时金属线圈中的电流_____（增大、减小），磁性增强．
34．灯泡L1标有“6V、6W”、L2标有“6V、3W”的字样，把它们串联接入电路，若使其中一个灯泡长时间正常发光，电路中电流应该为______A，电路总功率是______W。（假设灯泡灯丝电阻不变）
35．如图所示，将一废旧日光灯的灯丝接入电路中，用酒精灯加热灯丝，观察到灯泡的亮度逐渐变暗，这说明：金属导体的电阻受_____的影响。若在本次实验过程中消耗酒精5g，这部分酒精燃烧释放的热量为_____J（假设酒精完全燃烧），酒精灯使用后酒精的热值_____（选填“变大”、“变小”、“不变”）。（酒精的热值为3.0×107J/kg）
36．太阳能在利用过程中对环境无污染或污染很小，属于____能源（选填“清洁”或“非清洁”）；利用太阳能电池可以把太阳能转化为_____能。在一定时间内，若太阳光辐射到太阳能电池板的能量为2.7×107J，这与完全燃烧______kg的煤放出的热量相当。（煤的热值约为3.0×107J/kg）
37． “指南针”是我国四大发明之一，这一伟大发明在航海、探险、军事方面都有重要的实用价值。指南针能指方向，是因为指南针受到了_____的作用，指南针静止时北极所指的方向在地理的_____极附近。第一个揭开电磁之间联系的科学家是丹麦的_____。
38．某同学家中的电能表盘面上标有“3000revs/（kW•h）”字样，用它来测定一个电饭锅的功率，在 18s 内电能表上的铝盘转动了 15 转，电饭锅消耗的电能是______J，则这个电饭锅的功率是______W；电饭锅这时所产生的热量，如果燃烧天然气获得，需要完全燃烧________m3 天然气。（天然气的热值为 8×107J/m3）。
39．如图所示，当电源开关接通后，会发现小磁针的北极向_______（填“左或“右”）偏转，这说明通电螺线管周围存在_______；同时发现可移动的A、B两螺线管相互_______（填“靠近”或“远离”）
40．如图甲中电流表的示数为________A, 图乙中电压表的示数为________V。
三、实验题（每空1分，共2题，15分）
41．请阅读《核电技术》并回答题。
核电技术
核电与水电、火电一起构成世界能源的三大支柱，在世界能源结构中占有重要地位。核能发电不会造成空气污染，不会产生加重地球温室应的二氧化碳；核能发电能量密集，功率高，为其它能源所不及：核电比火电“经济”，核能发电成本要比火电厂低15％～50％。诚然，核能发电会产生废料，具有放射性，如果在事故中发生泄漏，会对生态及民众造成伤害。
我国核电事业学始于20世纪50年代，历经近70年的发展已经跻身核电强国之列，自主研发了拥有完全自主知识产权和出口权的三代核电技术“华龙一号”和“国和一号”，核电运营管理水平位居世界前列。至2019年6月底，我国大陆在运核电机组47台，装机容量4873万千瓦，位居全球第三，在建核电机组11台，位居全球第一。
我们已经知道，原子是由原子核和核外电子构成的，而原子核又是由质子和中子组成的。有的原子核的质子和中子个数比较少，像氦（读hai）原子核，其结构面示意图如图所示，它有两个质子和两个中子，像这样的原子核我们称之为轻核；而有的原子核是由比较多的质子和中子组成，像某种钍（读tu）核，它有90个质子和144个中子，我们把这样的原子核叫作重核。重核在其它粒子的责击下分裂成中等质量原子核的核反应，叫作重核裂变。科学家用中子轰击铀核（铀核是重核），发生了重核裂变。裂变不但可以释放出能量，同时还发射出几个中子，这些中子又会去轰击其它的核，继续发生裂变，从而产生巨大的能量。可以测算1kg铀全部变时放出的能量就相当于2800吨标准煤完全燃烧时放出的能量。
为了控制反应堆中重核裂变的速度，人们用容易吸收中子的某种材料做成足够长的控制棒插入反应中心，控制棒插入深一些，吸收的中子就多一些，而去轰击核的中子就会少ー些，发生裂变的轴核就会减少，产生的能量就会减少。裂变产生的核能转变为内能加热水产生蒸汽，蒸汽推动汽轮转动，从而带动发电机发电，最终转变为电能。
在高铁成为“中国创造”代表的同时，中国核电依靠其领先国际的技术和安全水准，也成为与高铁并驾齐驱的一张“中国创造”的新名片。
请根据上述材料，回答下利间题
（1）核能发电的优点___________（出一条即可）
（2）从核能到我们用到的电能，其中经历的能量转化过程是：___________
（3）若想使反应堆中裂变产生的能量增加，可以进行的操作是______________
（4）如图所示是重核裂变过程的截面示意图（中子用●表示，质子用Ο表示）其中合理的是_____。（选填选项前的字母）
A B
C D
42．用表面涂有绝缘漆的漆包线绕在铁钉上做成了线圈上有四个接线柱a、b、c、d的电磁铁，使用不同的接线柱，可改变电磁铁线圈的匝数。电磁铁和其他实验器材组成如图所示电路，用该电路来研究“影响电磁铁磁性强弱的因素”。请完成如下问题：
(1)实验中电磁铁磁性的强弱用电磁铁吸引___________来反映的；
(2)连接电磁铁线圈的接线柱a，闭合开关，调节滑动变阻器，可以探究电磁铁磁性强弱与____是否有关；
(3)分别连接电磁铁线圈的接线柱a、c，并调节滑动变阻器使___不变，可以探究电磁铁磁性强弱与线圈匝数是否有关。
四、计算题（每题10分，共2题，20分）
43．小明用一个标有“220V 1100W”的电炉烧水。
（1）该电炉的电阻是多大？
（2）若此时他家的电压只有200V，这时电炉的实际功率是多少？烧水0.5h，消耗多少电能？（保留两位小数）
（3）若他家电能表上标有“3000R/kW·h”字样，且表盘在10s时间内刚好转10圈，请计算说明小明家是否有别的用电器正在工作？
44．以步代车是一种健康的生活方式。小明步行的速度是1.2 m/s，他根据自己的腿长和步距画出了如图所示的步行示意图，对步行时重心的变化进行了分析：当两脚一前一后着她时重心降低，而单脚着地迈步时重心升高，因此每走一步都要克服重力做功，如果小明的质量为 50 kg，试求（g 取 10N/kg）
（1）他每走一步克服重力所做的功；
（2）他走路时克服重力做功的功率；
（3）小明在水平路面上正常行走1h，手机上的运动软件显示他消耗了7.2105 J的能量，则小明走路时身体克服重力做功的效率是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】甲图排气门开启，活塞上行，排出废气，是排气冲程；乙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，将内能转化为机械能；丙图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，将机械能转化为内能；丁图进气门开启，活塞下移，空气和汽油混合物流入汽缸，是吸气冲程；故正确排列顺序应该为：丁丙乙甲，故应选C．
2、C
【详解】A、蒸汽轮机是利用内能转化为机械能的原理进行工作的，A错误.
B、空气推动塞子时，空气对塞子做功，使空气内能减少，塞子机械能增大，B错误.
C、烧水时水温升高是通过热传递改变水的内能，C正确.
D、下滑时摩擦力做功，内能增加，温度升高，这是通过做功改变物体的内能，D错误.
故选C.
3、B
【详解】AC．电路中有电流，是通电导体或线圈受到磁场力的作用发生运动，故AC不符合题意；
B．在外力作用下使线圈转动，切割磁感线，如果灯泡发光，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故B符合题意；
D．此图是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故D不符合题意。
4、C
【解析】毛皮摩擦过的橡胶棒带负电，用它去靠近用细线悬挂的轻质小球，发现小球被排斥，则小球一定带负电。
故选C.
5、D
【详解】由于甲和丁是并联电路，电路总电阻最小，总电流最大。电流表接在干路上，故开关闭合时，它们的电流表的示数最大。
故选D。
6、B
【详解】由图示可知，灯泡与电阻为并联关系，电流表测总电流；灯泡L的电阻为
RL===12Ω ，
当电压为3V时，通过灯泡的电流为
I= ==0.25A，
所以通过电阻的电流为
0.75A-0.25A=0.5A，
故定值电阻R的阻值为
R===6Ω，
故应选B．
7、B
【详解】A．规定正电荷移动的方向是电流的方向；自由电子的定向移动方向与电流方向相反，故A正确，不符合题意；
B．摩擦起电的实质是电荷的转移，丝绸跟玻璃棒摩擦后，玻璃棒带正电，是因为玻璃棒失去了电子，电子转移到丝绸上，故B错误，符合题意；
C．电源工作时，将其他形式的能转化为电能，故C正确，不符合题意；
D．电功率是表示电流做功的物理量，故D正确，不符合题意。
8、D
【解析】因为两灯串联在电路中，一灯亮就说明电路是通路；由可知，当电流相同时，电阻大的实际功率大，灯较亮，由此可知不亮的灯是因为电阻太小，实际功率太小而不亮或者因为短路而不亮，故ABC错误，D正确。
故选D.
9、B
【详解】常见的导体包括：人体、大地、各种金属、铅笔芯、酸碱盐的溶液等，题中四个选项中金属勺、铅笔芯、铁钉都是导体，瓷碗是绝缘体。
故选B。
10、C
【解析】ABD．擦黑板时粉笔灰在空中飞舞、建筑工地上尘土飞扬、冬天雪花漫天飞舞，这些都是用肉眼能直接看到的物体，都不属于分子运动，故ABD不符合题意；
C．打开一盒香皂，很快就闻到香味，这说明了分子在不停地做无规则运动，这是一种扩散现象，故C符合题意。
11、D
【解析】根据题意，声光控开关控制楼道灯，应在天黑时、有声音亮，而无声音灭，白天无论是否有声音灯不工作，则两个开关应串联，控制电灯。
A图，声控开关与灯并联，闭合时造成短路，不正确；
B图，两开关并联，控制电灯，任一开关闭合，灯都亮，不正确；
C图，光控开关与灯并联，闭合时造成短路，不正确；
D图，两开关闭合后，控制灯，只有两开关都闭合灯才会亮，故D正确。
选D。
点睛：重点是串联的特点，当开关串联时，只有所有的开关都闭合，电路接通，任一开关断开时，电路为断路。
12、C
【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；
BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；
C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。
故选C。
13、D
【解析】A．家庭电路的电压是220V，不是36V，A项不合题意；
B．普通电视机正常工作的功率约为100W，B项不合题意；
C．一节干电池的电压为1.5V，C项不合题意；
D．教室里一盏日光灯正常工作时电功率约是40W，那么它正常工作的电流约是
选项D符合题意。
14、C
【详解】A．1档时，电路是断路，故A不符合题意；
B．2档时，电动机工作，吹冷风，故B不符合题意；
C．3档时，电热丝加热，同时电动机吹风，为热风挡，故C符合题意；
D．热风档时，电动机和电热丝是并联的，故D不符合题意；
故选C。
15、C
【详解】设灯泡L连接在A. B两点时，电路的电流为I1，则
P1=I21RL=25W−−−−−−−−①
若将灯泡L接C. D两点时，电路的电流为I2，则
P2=I22RL=16W−−−−−−−−②
由①②两式可得：
I1:I2=5:4，
若将灯泡L接C. D两点时，电的总功率为：P3=UI2，
则：
=，
即：
P3=P1=×25W=20W，
所以导线AC和BD消耗的总功率为：
P=P3−P2=20W−16W=4W。
故选C。
16、B
【解析】AB.电功率是表示电流做功快慢的物理量，故A错误、B正确；
C. 电流通过功率大的用电器时，通电时间不一定多，所以做功不一定多，故C错误；
D. 用电器消耗电能的多少与实际功率和通电时间有关，用电器通电后，实际功率和通电时间不能判断，则不能比较用电器消耗电能的多少，故D错误。
故选B.
17、C
【详解】大功率发动机要求燃烧相同质量的燃料释放出的内能越大越好，由Q=qm可知燃料热值越大越好．故研制大功率液氢发动机的主要原因是氢的热值较高．C选项符合题意．
18、B
【详解】A．电压表串联使用后，电路中的电流会很小，不会烧坏两个表，选项不符合题意；
B．开关闭合后，发生短路，会损坏电流表，选项符合题意；
C．电路正确，选项不符合题意；
D．虽然电流表并联使用了，但电压表也串联使用了，电路中的电流会很小，不会烧坏两个表，选项不符合题意。
故选B。
19、C
【详解】小明站在扶梯上，和扶梯一起上升，所以他与扶梯是相对静止的关系，以扶梯为参照物，小明是静止的，A对；小明处于平衡状态，受的力是平衡力，此时他只受到重力和支持力的作用，所以这是一对平衡力，B对；影响物体动能大小的因素：物体的质量越大，速度越大，动能越大，小明的质量不变，速度不变，所以动能不变；影响物体重力势能大小的因素：物体的质量越大，位置越高，重力势能越大，小明的质量不变，高度升高，所以重力势能增大．C选项中，小明的动能增大的说法是错误的；小明听到的声音是通过空气传来的，D对．综上所述，C符合题意．
20、A
【详解】因为“6V 3W”的小灯泡电阻是
调节滑动变阻器滑片P使这个小灯泡正常发光，这时变阻器接入电路的电阻是；当在a、b间换接一个“6V 6W”的小灯泡时，这个小灯泡的电阻是
调节滑动变阻器滑片P使这个小灯泡正常发光，这时变阻器接入电路的电阻是，根据分压原理可知，换了灯泡后，电阻变小了，小灯泡两端电压也变小了；为了使小灯泡电压升高，那么变阻器接入电路的电阻也应该变小，这样才能让“6V 6W”的小灯泡正常发光，滑片P应向M移动，故选A。
21、B
【详解】由P=UI可得，两灯泡的额定电流：
，
由可得，两灯泡的电阻分别为：
，；
因串联电路中各处的电流相等，所以，两灯串联方式接入电路中，且其中一盏灯正常工作时，电路中的电流只能为：I=I2=0.25A，
因串联电路中总电阻等于各分电阻之和，所以，此时电路两端的电压：．
故选B．
【点睛】
解题思路：先根据两灯泡的额定电压和额定功率，利用P=UI求出两灯的额定电流，再利用欧姆定律求出两灯泡的电阻；两灯串联方式接入电路中后，正常发光的是电流较小的一个，根据电阻的串联和欧姆定律求出电路的电压．
22、A
【解析】试题分析：灯泡的灯丝断了、灯头内的电线断了、灯头、开关等处的接线松了，都会造成电路不通，均为断路，故选A．
考点：家庭电路的故障分析
23、D
【详解】滑动变阻器要串联在电路中，采取“一上一下”的连接方式．由题图可知，
A、连在电路中的电阻线为AP，当滑片P向右移动时，AP长度变大，滑动变阻器电阻变大，故A不符合题意．
B、当滑片P向右移动时，电阻丝AP长度变大，滑动变阻器电阻变大，故B不符合题意．
C、滑动变阻器两个下接线柱连接在电路中，滑动变阻器的电阻丝全部接在电路中，移动滑片P，电阻不变，故C不符合题意．
D、滑动变阻器连入电路中的部分为PB，当滑片向右移动时，PB变短，电阻变小，D符合题意为答案．
24、D
【详解】A. 电风扇工作时电能主要转化为机械能，不是利用电流的热效应来工作的，故A错误；
B. 电视工作时电能并不是主要转化为内能，不是利用电流的热效应来工作的，故B错误；
C. 洗衣机主要把电转化为机械能，不是利用电流的热效应来工作的，故C错误；
D. 电饭煲是电能转化为内能，利用了电流的热效应来加热的，故D正确．
故选D.
25、A
【详解】因为提升的物体重和高度相同，由W有用=G物h可得，滑轮组做的有用功相同，不计绳重与摩擦，都是克服动滑轮的重力做的功为额外功，因此额外功也相同；总功等于有用功加上额外功，因此总功也相同，即
W甲=W乙；
由P=可知，t相同，
P甲=P乙；
由η=可知，W有和W总相同，机械效率相同，即
η甲=η乙．
故选A．
26、B
【详解】利用电流热效应工作的用电器是把电能转化为内能的。微波炉是利用微波加热的；手机和计算器不是用来加热物体的；所以不是利用电流热效应工作的。故选B。
27、D
【详解】A．由灯泡的铭牌可知，甲灯泡的额定功率为60W，乙灯泡的额定功率为30W，则甲灯的额定功率比乙灯大，故A错误；
B．没有指出两灯的实际电压，所以不能确定甲灯的实际功率和乙灯的实际功率之间的关系，故B错误；
C．灯泡正常发光时的功率和额定功率相等，由可知，两灯泡消耗的电能与实际功率和通电时间有关，由于通电时间未知，所以无法比较两者消耗的电能关系，故C错误；
D．甲灯和乙灯均正常工作，且消耗相同的电能，由可知，甲灯工作的时间比乙灯短，故D正确．
28、A
【详解】A．电饭锅工作时将电能转化为内能，是利用电流的热效应，故A符合题意；
B．笔记本电脑工作时主要将电能转化为光能和声能，不是利用电流的热效应，故B不合题意；
C．电风扇工作时主要将电能转化机械能，不是利用电流的热效应，故C不合题意；
D．电视机工作时主要将电能转化为光能和声能，不是利用电流的热效应，故D不合题意。
29、D
【解析】试题分析：S闭合，S1、S2都断开时，灯泡与滑动变阻器是串联的，当灯泡正常发光时，接入的电阻应是最小值，此时变阻器与灯泡的分压相等，所以电阻也相等为12Ω，所以A错；S闭合，S1、S2都断开，当变阻器的阻值最大时，灯泡的功率最小，最小值为0.45W，所以B错；S、S1、S2都闭合时，灯泡被短路，两电阻并联，总功率最小时应是电流最小时，也就是电阻最大时，当滑动变阻器的电阻为50Ω，总电阻最大，最大值为27Ω，此时可求出最小功率为5.28W，所以C错；S、S1、S2都闭合，当电路消耗的总功率最大时，就是总电流最大时，最大电流为0.6A，此时定值电阻的电流为0.2A，通过滑动变阻器的电流为0.4A，所以此时滑动变阻器接入电路的阻值是30Ω，所以D正确；故应选D．
【考点定位】电学综合题
30、A
【详解】A．闭合开关后灯泡发光，无论电流从哪个方向流入灯泡，灯泡都会发光，所以此图不能确定电源的正负极，故A错误，符合题意；
B．闭合开关后，发光二极管具有单向导电性，若二极管发光，则长脚与电源的正极相连，所以电源的右端是正极，故B正确，不符合题意；
C．闭合开关后，若电流表的指针向左偏转，则电流表的负接线柱与电源的正极相连，所以电池的左端是电源的正极，故C正确，不符合题意；
D．闭合开关后，若电压表指针向右偏转，则电压表的正接线柱与电源的正极相连，所以电池的右端是电源正极，故D正确，不符合题意。
故选A。
二、填空题（每空1分，共10题，20分）
31、12 8
【详解】[1]由乙图可知，当滑动变阻器的电阻时，滑动变阻器的功率是，由得，滑动变阻器两端的电压是：
由欧姆定律得，此时流过滑动变阻器的电流是：
由甲图可知，两电阻串联，所以流过的电流是：
由串联电路电压的规律可知，电源电压是：
①
由乙图可知，当滑动变阻器的电阻时，滑动变阻器的功率是，由得，滑动变阻器两端的电压是：
由欧姆定律得，此时流过滑动变阻器的电流是：
由甲图可知，两电阻串联，所以流过的电流是：
由串联电路电压的规律可知，电源电压是：
②
由①②解得，，；即电源电压是12V；
[2]当滑片滑至最右端时，滑动变阻器的阻值最大，为；由[1]的分析可知，当滑动变阻器的阻值等于时，流过的电流是；通电10s，电流通过R1产生的热量是：
32、机械 电
【解析】飞机在飞行过程中消耗燃油，将燃料燃烧所释放的内能转化为飞机的机械能；
蓄电池充电时，消耗电能，获得化学能，将电能转化为化学能。
33、排斥 平衡 磁 拿开球体 增大
【分析】电荷间的相互作用：同名磁极相互排斥，异名磁极相互吸引；
静止状态是一种平衡状态，受到的力平衡；
电磁铁是利用电流的电磁效应工作的；
如果先切断电源，电磁铁失去磁性，地球仪在重力作用下会落下来，没有保护措施会把地球仪摔坏；
电磁铁磁性强弱与电流的大小有关，其他条件相同，电流越大，磁性越强．
【详解】因为球体与底座是相互分离的，所以球体与底座之间是相互排斥的，即该悬浮地球仪是利用的同名磁极相互排斥的原理制成的；
因为球体在空中静止，处于平衡状态，所以球体受力平衡；
磁悬浮地球仪中的电磁铁是利用电流的电磁效应工作的；
当磁悬浮地球仪停止工作时，应先“拿开球体”再“切断电源”，防止地球仪在重力作用下会落下来而摔坏；
将磁悬浮地球仪的球体用手轻轻向下按一下时，由于通电线圈的磁性增强，所以可判断此时金属线圈中的电流增大，通电线圈的磁性会增强．
34、0.5 4.5
【详解】[1]灯泡L1的额定电流：
I1===1A，
灯泡L2的额定电流：
I2===0.5A，
所以串联时，要使其中一个灯泡长时间正常发光，电路中电流应该为0.5A；
[2]灯泡L1的电阻：
R1==6
R1两端的电压：
U1=I R1=0.5A
此时电路总功率是：
P=UI=(3V+6V)W。
35、温度 1.5×105 不变
【详解】[1]用酒精灯加热灯丝，灯泡的电阻变大，电路中电流变小，灯泡的实际功率变小，所以灯泡亮度逐渐变暗；
[2]5g酒精完全燃烧放出的热量：
；
[3]热值是物质的一种性质，只和物质的种类有关，所以剩余的酒精热值不变。
36、清洁 电 0.9
【详解】[1][2]太阳能在利用过程中对环境无污染或污染很小，属于清洁能源；太阳能电池是通过光电效应或者光化学效应直接把光能转化成电能的装置。
[3]热值计算公式可知
37、地磁场 北 奥斯特
【详解】[1]“指南针”是我国的四大发明之一，指南针之所以能够指方向就是因为受到了地磁场的作用；
[2]指南针静止时北极所指的方向为地磁南极，在地理的北极附近；
[3]第一个揭开电磁之间联系的科学家是丹麦的奥斯特。
38、1.8×104 1000 2.25×10-4
【解析】由题，电路中每消耗1 kW•h的电能，电能表铝盘转动3000转，所以当铝盘转动了15转时，电饭锅消耗的电能为：；
电饭锅的功率：；
电饭锅这时所产生的热量，如果燃烧天然气获得，则，
根据Q=qV可得，需要完全燃烧天然气：
。
39、左 磁场 靠近
【分析】根据右手定则判断两个通电螺线管的极性；根据磁极间的相互作用判断小磁针的指向及两螺线管的运动情况．
【详解】对于B螺线管，根据右手定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向为磁场的N极，所以它的右端为N极左端为S．
同样，对于A螺线管，根据右手定则可判断出螺线管的右端为N极，左端为S．
所以两个螺线管相靠近的一端为异名磁极，相互吸引，故可移动的A、B两螺线管相互靠近．
由于通电螺线管相当于条形磁铁，周围存在着磁场，又A螺线管的左端为S，根据磁极间的相互作用，小磁针的N极会向左偏转．
【点睛】
要确定小磁针的转动方向，首先要判断螺线管的N、S极．本题也可根据螺线管周围磁场的方向判断小磁针N极的指向．
40、0.28 12.5
【详解】[1]由甲图知道，电流表选择量程为0～0.6A；则每一大格表示0.2A；每大格又分为了10小格，即每一小格表示0.02A，所以，指针指示的电流值是0.28A；
[2]乙图中电压表选择的量程为0～15V；电流表的最小刻度为0.5V，指针所指刻度为12.5V。
三、实验题（每空1分，共2题，15分）
41、能量巨大 核能→内能→机械能→电能 让控制棒插入的浅一些 D
【详解】(1)[1]由材料可知，核能发电不会造成空气污染，不会产生加重地球温室应的二氧化碳；核能发电能量密集，功率高，为其它能源所不及：核电比火电“经济”，核能发电成本要比火电厂低15％～50％。核裂变不但可以释放出能量，同时还发射出几个中子，这些中子又会去轰击其它的核，继续发生裂变，从而产生巨大的能量；
(2)[2]裂变产生的核能转变为内能加热水产生蒸汽，蒸汽推动汽轮转动，从而带动发电机发电，最终转变为电能。故从核能到我们用到的电能，其中经历的能量转化过程是核能→内能→机械能→电能；
(3)[3]为了控制反应堆中重核裂变的速度，人们用容易吸收中子的某种材料做成足够长的控制棒插入反应中心，控制棒插入深一些，吸收的中子就多一些，而去轰击核的中子就会少ー些，发生裂变的轴核就会减少，产生的能量就会减少。故若想使反应堆中裂变产生的能量增加，可以进行的操作是让控制棒插入的浅一些；
(4)[4]由于重核在其它粒子的责击下不仅分裂成中等质量原子核，同时还发射出几个中子，故应选D。
42、大头针个数的多少 电流大小 电流
【分析】(1)采用转换法，通过观察电磁铁吸引大头针数目的多少来判断电磁铁磁性的强弱；
(2)(3)电磁铁磁性的强弱与电流的大小和线圈的匝数有关，故该实验中利用控制变量的方法分析即可解决。
【详解】(1)[1]电磁铁的磁性强弱是无法直接观察的，此实验中利用电磁铁吸引大头针数量的不同来反映磁性强弱的不同，采用了转换法；
(2)[2]连接电磁铁线圈的接线柱a，调节滑动变阻器，电路中电流不同，可以探究电磁铁磁性强弱与电流大小有关；
(3)[3]分别连接电磁铁线圈的接线柱a、c，并调节滑动变阻器控制电流不变，改变了线圈匝数，可以探究电磁铁磁性强弱与线圈匝数有关。
四、计算题（每题10分，共2题，20分）
43、（1）44（2）909.10W；0.45kW·h（3）家庭电路中还有其它用电器
【详解】(1)该电炉的正常工作时的电流
I额===5A
该电炉的电阻为
R===44
(2)电炉的实际功率为
P实际===909.10W
烧水0.5h，消耗电能
W=P实际t=909.10kW×0.5h=0.45kW•h
(3)10转消耗的电能
W总=kW·h=h=1.2J
此时消耗总功率
P总===1200W
因为P总＞P实际，所以电路中有其它用电器在工作。
答：(1)该电炉的电阻为44；
(2)这时电炉的实际功率约为909.10W，烧水时0.5h消耗的电能为0.45kW•h；
(3)小明家还有别的用电器正在工作。
44、 (1)25J；(2)60W；(3)30%。
【详解】(1)小明的重力：
G=mg=50kg×10N/kg=500N，
设走一步重心上升的高度为h，则：
(65cm)2()2=(65cmh)2
解得：
h=5cm=0.05m，
走一步克服重力做功：
W=Gh=500N×0.05m=25J；
(2)由v=得每走一步的时间：
t== =s，
每走一步克服重力做功的功率：
P===60W；
(3)行走1h克服重力做的功：
W′=Pt′=60W3600s=2.16105J；
克服重力做功的效率：
η=100=100=30。
答：(1)他每走一步克服重力所做的功为30J；
(2)每走一步克服重力做功的功率为72W；
(3) 小明走路时身体克服重力做功的效率是30。
故障现象
可能原因
检修方法
灯泡不亮
灯泡的灯丝断了
换新灯泡
灯头内的电线断了
连接好
灯头、开关等处的接线松动
检查加固
