2024届广东省潮阳区华侨中学物理九上期末检测试题含解析

这是一份2024届广东省潮阳区华侨中学物理九上期末检测试题含解析，共14页。试卷主要包含了下列不属于电学单位的是，下列做法符合安全用电原则的是等内容，欢迎下载使用。

1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题

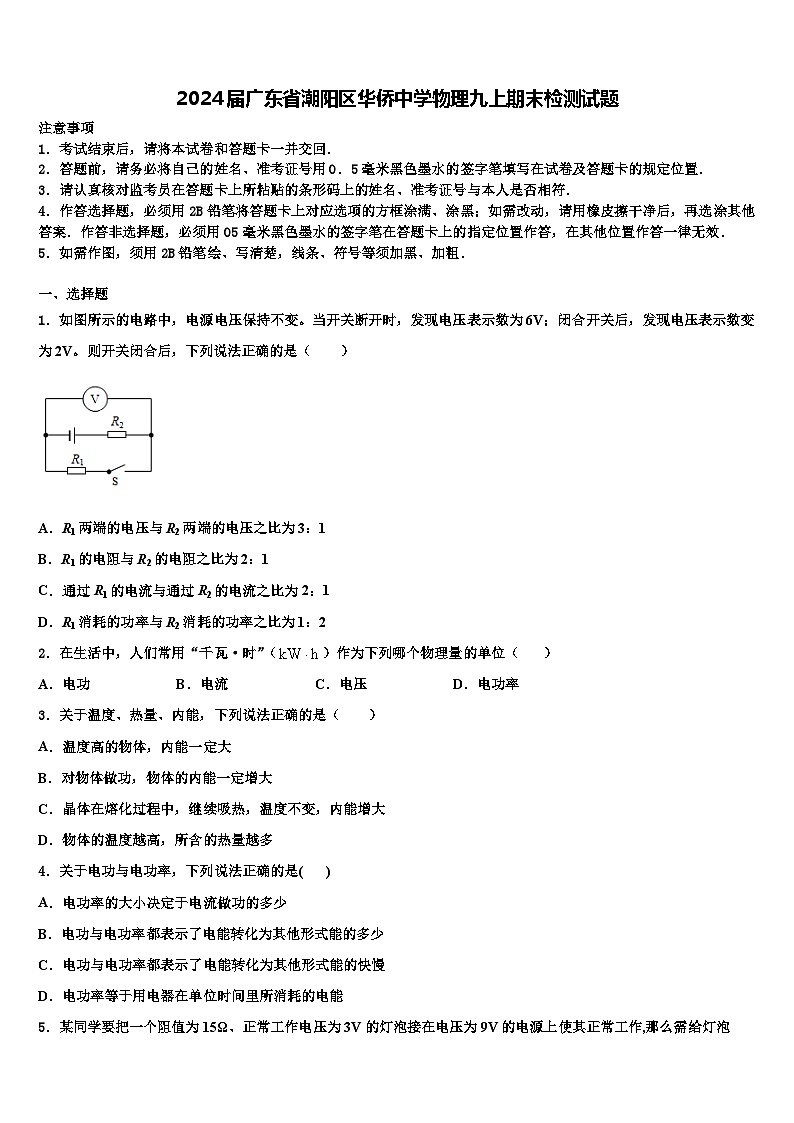

1．如图所示的电路中，电源电压保持不变。当开关断开时，发现电压表示数为6V；闭合开关后，发现电压表示数变为2V。则开关闭合后，下列说法正确的是（ ）
A．R1两端的电压与R2两端的电压之比为3：1
B．R1的电阻与R2的电阻之比为2：1
C．通过R1的电流与通过R2的电流之比为2：1
D．R1消耗的功率与R2消耗的功率之比为1：2
2．在生活中，人们常用“千瓦·时”（）作为下列哪个物理量的单位（ ）
A．电功B．电流C．电压D．电功率
3．关于温度、热量、内能，下列说法正确的是（ ）
A．温度高的物体，内能一定大
B．对物体做功，物体的内能一定增大
C．晶体在熔化过程中，继续吸热，温度不变，内能增大
D．物体的温度越高，所含的热量越多
4．关于电功与电功率，下列说法正确的是( )
A．电功率的大小决定于电流做功的多少
B．电功与电功率都表示了电能转化为其他形式能的多少
C．电功与电功率都表示了电能转化为其他形式能的快慢
D．电功率等于用电器在单位时间里所消耗的电能
5．某同学要把一个阻值为15Ω、正常工作电压为3V的灯泡接在电压为9V的电源上使其正常工作,那么需给灯泡
A．串联一只阻值为45Ω的电阻B．串联一只阻值为30Ω的电阻
C．并联一只阻值为45Ω的电阻D．并联一只阻值为30Ω的电阻
6．下列不属于电学单位的是
A．欧姆B．瓦特C．帕斯卡D．焦耳
7．下列做法中不能提高滑轮组机械效率的是
A．增加物体提升的高度B．使用轻质动滑轮
C．增加物体的质量D．在轴上加润滑油

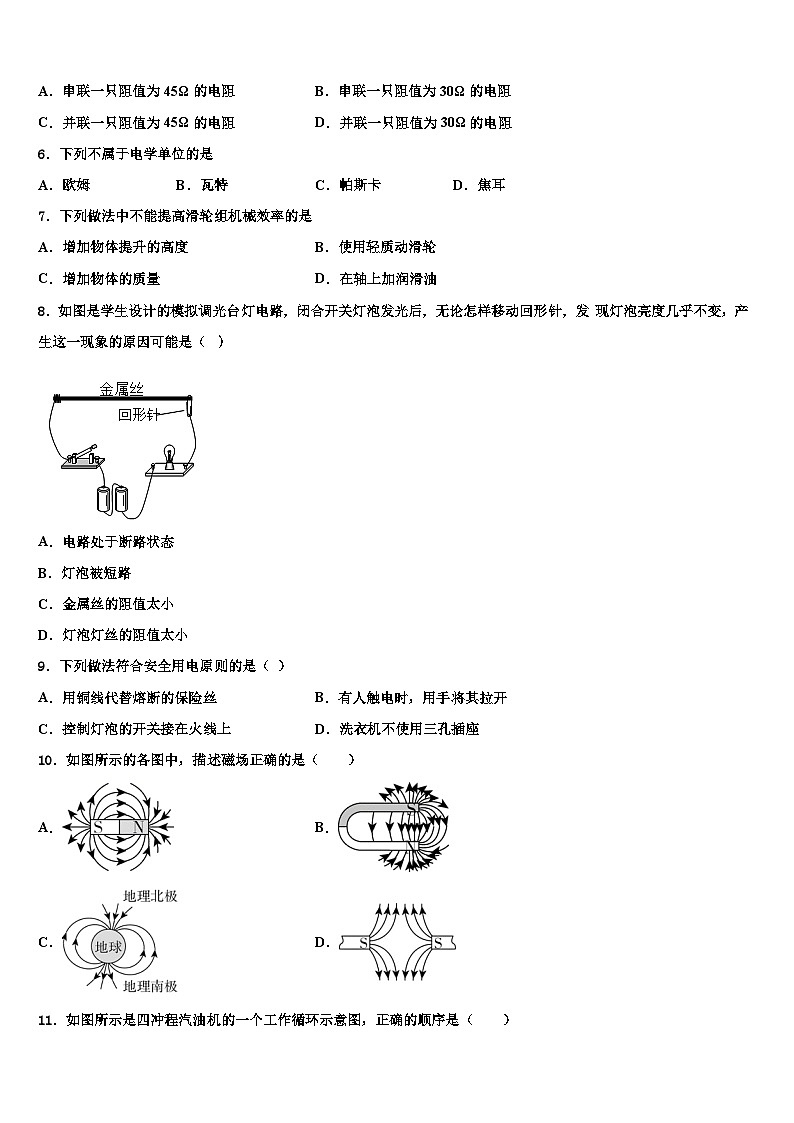

8．如图是学生设计的模拟调光台灯电路，闭合开关灯泡发光后，无论怎样移动回形针，发 现灯泡亮度几乎不变，产生这一现象的原因可能是（ ）
A．电路处于断路状态
B．灯泡被短路
C．金属丝的阻值太小
D．灯泡灯丝的阻值太小
9．下列做法符合安全用电原则的是（ ）
A．用铜线代替熔断的保险丝B．有人触电时，用手将其拉开
C．控制灯泡的开关接在火线上D．洗衣机不使用三孔插座
10．如图所示的各图中，描述磁场正确的是（ ）
A．B．
C．D．

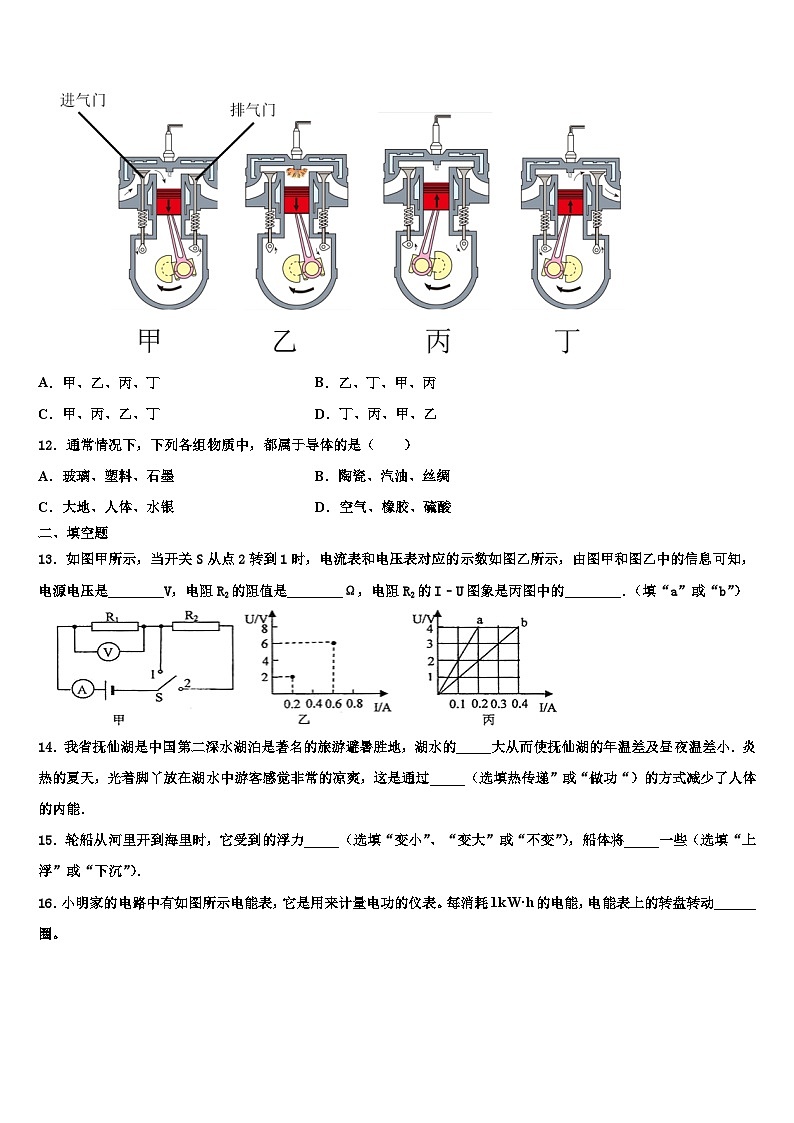

11．如图所示是四冲程汽油机的一个工作循环示意图，正确的顺序是（ ）
A．甲、乙、丙、丁B．乙、丁、甲、丙
C．甲、丙、乙、丁D．丁、丙、甲、乙
12．通常情况下，下列各组物质中，都属于导体的是（ ）
A．玻璃、塑料、石墨B．陶瓷、汽油、丝绸
C．大地、人体、水银D．空气、橡胶、硫酸
二、填空题
13．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的阻值是________Ω，电阻R2的I﹣U图象是丙图中的________．（填“a”或“b”）

14．我省抚仙湖是中国第二深水湖泊是著名的旅游避暑胜地，湖水的_____大从而使抚仙湖的年温差及昼夜温差小．炎热的夏天，光着脚丫放在湖水中游客感觉非常的凉爽，这是通过_____（选填热传递”或“做功“）的方式减少了人体的内能．
15．轮船从河里开到海里时，它受到的浮力_____（选填“变小”、“变大”或“不变”），船体将_____一些（选填“上浮”或“下沉”）．
16．小明家的电路中有如图所示电能表，它是用来计量电功的仪表。每消耗1kW·h的电能，电能表上的转盘转动______圈。
三、实验题
17．（8分）在探究“电流通过导体产生的热量与哪些因素有关”时，把两段电热丝、分别放在如图所示的甲、乙两个完全相同的烧瓶中并接入电路，在烧瓶中加入质量、初温均相同的煤油，再分别插入相同的温度计．闭合开关通电一定时间，可以通过温度计的示数变化情况，了解电热丝产生热量的多少．已知、两电热丝的电阻分别为、，且．这个方案是用来探究__________大小和通电时间相同时，电流通过电热丝产生的热量与__________大小的关系．请你应用所学知识推断，实验过程中__________（选填“甲”或“乙”）烧瓶内煤油的温度升高得更多．
18．（8分）小谢利用图甲所示的电路做“探究通过导体的电流与导体两端的电压、导体电阻的关系”的实验。
（1）实验连接电路时，开关应_______；
（2）探究电流与电压的关系，应控制不变的量是________；
（3）探究电流与电阻的关系的实验过程中，当A、B两点间的电阻R由5Ω更换为10Ω后，为了探究上述问题，他应该采取的正确操作是________。
A 保持滑动变阻器的滑片不动 B 将滑动变阻器的滑片适当向左移动
C 适当增加电池的节数 D 将滑动变阻器的滑片适当向右移动
19．（8分）在“测量小灯泡的电功率”实验中，可选择的器材有：两端电压恒为的电源，额定电压为的小灯泡阻值约为，电流表，电压表，“”的滑动变阻器和“”的滑动变阻器，开关和导线若干，实验步骤如下：
请用笔画线表示导线将图甲的电路连接完整，使滑片向右移动时小灯泡变亮．
（______）
连接好电路，正确操作，移动滑动变阻器的滑片P，小明发现灯泡忽亮忽暗，则故障可能是______；
A．滑动变阻器滑片接触不良 小灯泡短路
C．滑动变阻器短路 滑动变阻器断路
故障排除后，小明移动滑片P，当电压表的示数为2V时，滑动变阻器应向______选填“左”或“右”移动，使电压表示示数为额定电压，此时电流表示数如图乙所示，则小灯泡的额定电功率为______W．
小明根据实验中获得的6组数据绘制的小灯泡“”图象如图丙所示，则本实验中小明选用的滑动变阻器是______选填：“”或“”．由图象可知小灯泡的电阻随温度的升高而______．
完成上述实验后，小明又找来、、、的电阻各一个，选择滑动变阻器来完成探究“电流与电阻的关系”的实验，电流表选择，电压表选择，要完成这四次实验，应控制的电压表示数的范围为______．
四、作图题
20．（8分）电冰箱是现代家庭中最常用的家用电器，它内部的电路中主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。压缩机和照明灯能各自独立工作、互不影响；温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯。下图的方框内已经画出了电冰箱连接线的插头部分，请在答题纸上指定位置画出电冰箱内部的电路图。
（_____）
21．（8分）在如图电路中，用笔画线代替导线，将电灯与控制电灯的开关接入家庭电路．
（______）
五、计算题
22．（10分）小桂家买了一辆电动汽车（如图中所示），下表是这种汽车的主要参数。（g取10N/kg）
某天，小桂妈妈开车送他去学校，小桂注意到电动汽车在某平直路面上匀速直线行驶时速度为54km/h，行驶时间为1min，已知小桂和他妈妈总质量为100kg，求：
(1)这段时间内牵引力所做的功是多少J？
(2)若这1分钟内电动汽车消耗的电能为0.25kW•h，则电动机的效率是多少？
23．（12分）用燃气灶烧水，燃烧0.5kg的煤气，能使50L的水从20℃升高到70℃．已知水的比热容为4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg．求：
（1）水吸收的热量．
（2）0.5kg煤气完全燃烧放出的热量．
（3）燃气灶烧水的效率．
参考答案
一、选择题
1、D
【详解】A．当开关断开时，电压表并联在电源两端，测量电源电压；由电压表的示数可知，电源的电压U=6V；开关闭合后，两电阻串联，电压表测R1两端电压，由电压表示数变为2V可知，R1两端的电压U1=2V，因串联电路中总电压等于各分电压之和，所以R2两端的电压
则R1两端的电压与R2两端的电压之比
故A错误；
C．因串联电路中各处的电流相等，所以通过R1的电流与通过R2的电流之比为1：1，故C错误；
B．由欧姆定律可得，R1的电阻与R2的电阻之比
故B错误；
D．由可得，R1消耗的功率与R2消耗的功率之比
故D正确。
故选D。
2、A
【解析】A．是电能和电功的单位，故A项符合题意；
B．电流的单位是，故B项不符合题意；
C．电压的单位是，故C项不符合题意；
D．电功率的单位是，故D项不符合题意。
3、C
【详解】A．物体的内能与物体的质量、温度和体积都有关系，故A错误；
B．对物体做功，可能是使物体发生机械运动，或形状发生改变，内能不一定增大，故B错误；
C．晶体是指有固定熔点的物体，在熔化过程中，继续吸热，温度保持在熔点不变，内能增大，故C正确；
D．热量指的是热传递过程中所传递的内能的多少，是一个过程量，不能说物体具有、含有多少热量，故D错误。
故选C。
4、D
【详解】A．由公式可知，在不确定做功时间的情况下，电功率大的用电器，电流做功不一定多，故A不符合题意；
B．电功率是表示电流做功快慢的物理量，电功是用电器中电流所做的功，消耗多少电能就做多少功，表示电能转化为其他形式能的多少，故B不符合题意；
C．电功率是表示电流做功快慢的物理量，电功是表示用电器消耗电能多少的物理量，故C不符合题意；
D．电功率是表示电流做功快慢的物理量，即用电器在单位时间里所消耗的电能，故D符合题意．
5、B
【详解】由题知，电源电压大于灯泡正常工作的电压，由串联电路的分压特点可知，要使小灯泡在9V的电源上正常发光时应串联一个电阻分压；
小灯泡正常发光时的电压为3V，因串联电路中总电压等于各分电压之和，所以，电阻两端的电压：，
因串联电路各处的电流相等，
所以，由可得，电路中的电流：，
即，解得：．
故选B．
6、C
【解析】A、欧姆是电阻的国际单位；故A属于电学单位；
B、瓦特是电功率的国际单位；故B属于电学单位；
C、帕斯卡是力学中压强的国际单位；故C不属于电学单位；
D、焦耳是电功（电能）的国际单位；故D属于电学单位；
7、A
【详解】A．增大物体提升的高度，绳端移动的距离也变长了，滑轮组的机械效率：
η====
由此可知机械效率并不受影响，故A符合题意；
B．使用轻质动滑轮，额外功减少了，在有用功一定时，滑轮组的机械效率会增大，故B不符合题意；
C．增大被提升物体的质量，在动滑轮、摩擦不变的情况下，即额外功不变的情况下，有用功增大了，所以机械效率就提高了，故C不符合题意；
D．在轴上加润滑油，减少摩擦，减少额外功，在有用功一定时，滑轮组的机械效率会增大，故D不符合题意。
8、C
【详解】金属丝和小灯泡串联分压,在移动回形针的过程中,发现灯泡发光,但亮度几乎不变,根据公式P可知，灯泡实际功率和其两端的电压的平方成正比，灯泡实际功率几乎不变，是因为两端的电压几乎不变，原因是金属丝的电阻相对于小灯泡来说，其电阻太小，故C正确．
点睛：金属丝相当于一个滑动变阻器，它和灯泡串联分压，且电压和其电阻成正比．再根据公式P分析灯泡的实际功率的变化和灯泡亮度的变化．
9、C
【解析】试题分析：保险丝是用电阻率大、熔点低的铅锑合金制成，铜丝的熔点很高，不会轻易熔断，达不到保护电路的作用，故A错误；发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，如果直接用手去拉，会使施救者也触电，故B错误；控制灯泡的开关应接在火线上，这样断开开关时，灯泡处不带电，才能保证操作安全，故C正确；洗衣机有金属外壳，应使用三孔插座，将外壳接地，这样可防止因外壳漏电而发生触电事故，故D错误；故应选C．
【考点定位】安全用电
10、C
【详解】AB．磁感线是从磁体的北极出发，回到磁体的南极，而图中的条形磁铁的磁感线是从磁体的南极出发，回到磁体的北极，这样描述不正确，A错误；图中的蹄形磁铁的磁感线是从磁体的南极出发，回到磁体的北极，这样描述不正确，B错误；
C．地球的地磁北极在地理南极附近，地磁南极在地理北极附近，磁感线是从地磁北极出发，回到地磁南极，图中的磁感线描述正确，C正确；
D．条形磁铁的磁感线应该是进入南极，不是从南极出发，图中的磁感线描述不正确，D错误。
11、C
【详解】甲图进气门开启，气体流入汽缸，是吸气冲程；乙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程；丙图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；丁图排气门开启，气体流出汽缸，是排气冲程；则一个工作循环顺序甲丙乙丁；故C正确，故选C。
12、C
【详解】A．玻璃、塑料是绝缘体，石墨是导体，故A不符合题意；
B．陶瓷、汽油、丝绸，都是绝缘体，故B不符合题意；
C．大地、人体、水银都是导体，故C符合题意；
D．空气、橡胶是绝缘体，硫酸是导体，故D不符合题意。
故选C。
二、填空题
13、6 20 a
【详解】当开关转到1时，电压表测量的是电源电压，从乙图可以看出电源电压为6V，当两电阻串联时，电阻R1两端的电压为2V，电流为0.2A，所以电阻R2两端的电压为U2=U-U1=6V-2V=4V，所以电阻R2的阻值是R2==4V/0.2A=20Ω，
从图丙上可以看出，当电压为4V时，a对应的电流为0.2A，b对应的电流为0.4A，所以电阻R2的I-U图象是丙图中的a．
14、比热容 热传递
【详解】抚仙湖昼夜温差比市区其他地方小，原因是市区多砂石，抚仙湖多水，砂石的比热容比水的比热容小，同样受冷和受热时温度变化小；
炎热的夏天，光着脚丫放在湖水中游客感觉非常的凉爽，这是通过热传递的方式减少了人体的内能．
15、不变 上浮
【解析】同一艘轮船，其重力不变．因为轮船漂浮，所以F浮＝G，所以轮船受到河水和海水的浮力都等于轮船受到的重力G，据阿基米德原理可知：ρ液gV排＝G，设河水和海水的密度ρ1和ρ2,轮船排开河水和海水的体积为V1、V2，因为ρ1<ρ2.所以轮船排开水的体积：V1>V2，所以轮船从河里开到海里时，排开海水的体积将变小，即船体将上浮些．
16、2500
【分析】2500R/kW·h表示的是电路中每消耗1kW·h的电能，电能表转盘转过2500R。
【详解】由2500R/kW·h可知，电路中每消耗1kW·h的电能，电能表转盘转过2500R。
三、实验题
17、电流 电阻 甲
【详解】根据题意，两个电阻串联，通过两电阻的电流、通电时间都相同，只有电阻的阻值不同，所以是研究电流和通电时间相同时，通过导体产生的热量与电阻大小的关系．
根据焦耳定律，其它条件相同，电阻越大，产生的热量越多，甲烧瓶中A的电阻较大，所以产生的热量较多．
18、断开 电阻 D
【解析】（1）实验连接电路时，为了保护电路，开关应断开；
（2）根据控制变量法可知，探究电流与电压的关系，应控制电阻的大小不变；
（3）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以将滑动变阻器的滑片适当向右移动，保持电压表示数不变。故选D。
19、 右 增大
【详解】滑动变阻器与灯泡串联，一上一下的接，滑片右移灯泡变亮，即电流变大，电阻变小，故滑动变阻器接右下接线柱，上接线柱随便接，如下所示：
、因移动滑片导致灯泡忽灭忽亮，因此说明滑动变阻器的滑片P接触不良，故A符合题意；
B、若小灯泡短路，灯泡一直都不发光，故B不符合题意；
C、若滑动变阻器短路，电路中的电流不变，灯泡一直发光，不会出现忽明忽暗的现象，故C不符合题意；
D、若滑动变阻器断路时，电路中没有电流，灯泡不会发光，故D不符合题意．
故选A．
灯在额定电压下正常发光，示数为2V小于灯的额定电压，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；
此时电流表示数如图乙所示，图中电流表选用小量程，分度值为，电流大小为，则小灯泡的额定功率为：；
灯泡正常发光时，其电压，电路中的电流为：，
根据串联电路的电压特点可得，此时滑动变阻器两端电压：，
此时滑动变阻器接入电路的阻值：，
所以本实验中应该选择规格为“”的滑动变阻器，即选；
由图丙知，当电压为1V、2V、3V时，对应的电流分别为、、，由可得，灯的电阻分别为：、、，即小灯泡的电阻随温度的升高而增大；
电流表选择，故电路中的最大电流为，此时电路的总电阻最小此时接入的电阻，根据欧姆定律可得，电压表示数的最大值：；
当取最大的定值电阻时，对应的变阻器的最大电阻连入电路中，
由欧姆定律可得，电路中的最小电流：
，
则电压表的最小示数：
；
故要完成这五次实验，应控制的电压表示数的范围为．
四、作图题
20、
【详解】压缩机和照明灯能各自独立工作、互不影响，说明两者是并联的。温控开关S1控制压缩机，说明S1与压缩机串联在压缩机所在的支路上；与冰箱门联动的开关S2控制照明灯，说明S2串联在照明灯所在的支路。如图所示
21、如图所示
【解析】在将控制电灯的开关和电灯接入家庭电路时，应将它们串联在电路中，开关一端接火线，另一端与灯头中间的锡块相连，灯头的螺旋套接在零线上．
五、计算题
22、 (1)7.29×105J；(2)81%。
【详解】(1)人和车的总质量：
；
人和车的总重力：
；
因为小桂妈妈匀速直线骑车行驶，牵引力和阻力是一对平衡力，大小相等，所以电动汽车受到的牵引力：
；
电动汽车的速度：
；
由可得，电动汽车行驶的距离：
；
则牵引力做的功：
；
(2)1min消耗的电能：
；
则电动机的效率：
。
答：(1)这段时间内牵引力所做的功是7.29×105J；
(2)若这1分钟内电动汽车消耗的电能为0.25kW•h，电动机的效率是81%。
23、（1）2.1×107J； （2）1.05×107J； （3）50%
【解析】（1）煤气的质量m煤气=0.5kg，这些煤气完全燃烧放出的热量：
Q放=m煤气q=0.5kg×4.2×107 J/kg=2.1×107 J；
（2）水的体积：V=50L=50dm3 =0.05m3 ，
由ρ=m/V得水的质量：m=ρV=1×103 kg/m3 ×0.05m3 =50kg，
水吸收的热量：Q吸 =cm（t-t0）=4.2×103 J/（kg•℃）×50kg×（70℃-20℃）=1.05×107 J
（3）燃气灶烧水的效率：η=Q吸/Q放×100%=1.05×106J/2.1×107J×100%=50%
点睛：本题考查了热传递过程中的吸热公式、燃料燃烧放出热量公式、热效率公式的理解和灵活运用．
空车质量
800kg
电池容量
44 kW•h
所受阻力与汽车总重的比值
0.09
