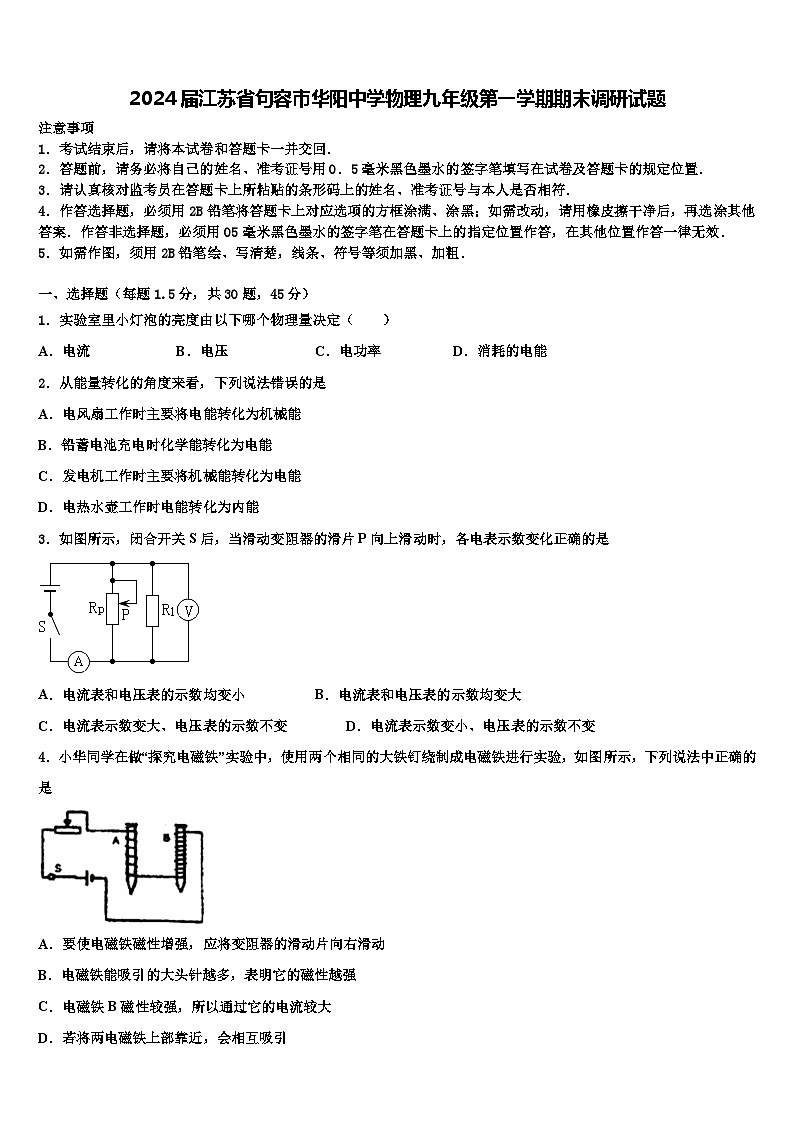

2024届江苏省句容市华阳中学物理九年级第一学期期末调研试题含解析

这是一份2024届江苏省句容市华阳中学物理九年级第一学期期末调研试题含解析，共26页。
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．实验室里小灯泡的亮度由以下哪个物理量决定（ ）
A．电流B．电压C．电功率D．消耗的电能
2．从能量转化的角度来看，下列说法错误的是
A．电风扇工作时主要将电能转化为机械能
B．铅蓄电池充电时化学能转化为电能
C．发电机工作时主要将机械能转化为电能
D．电热水壶工作时电能转化为内能
3．如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是
A．电流表和电压表的示数均变小 B．电流表和电压表的示数均变大
C．电流表示数变大、电压表的示数不变 D．电流表示数变小、电压表的示数不变
4．小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是
A．要使电磁铁磁性增强，应将变阻器的滑动片向右滑动
B．电磁铁能吸引的大头针越多，表明它的磁性越强
C．电磁铁B磁性较强，所以通过它的电流较大
D．若将两电磁铁上部靠近，会相互吸引

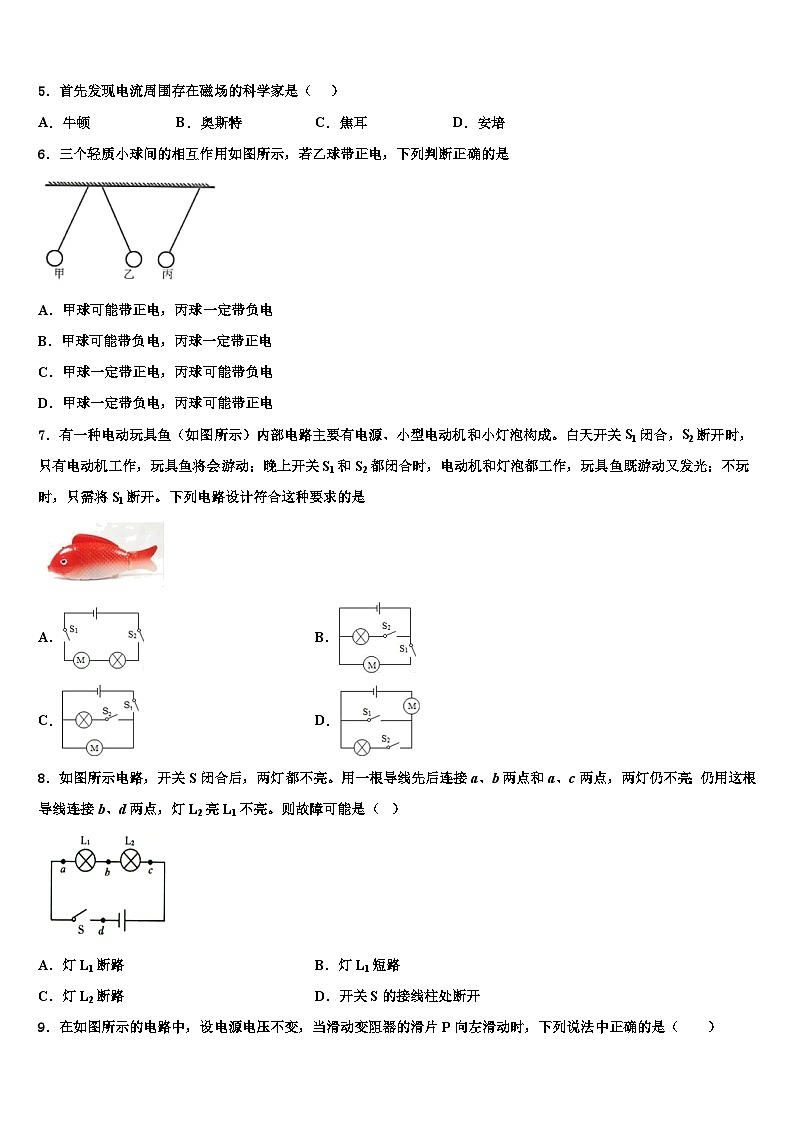

5．首先发现电流周围存在磁场的科学家是（ ）
A．牛顿B．奥斯特C．焦耳D．安培
6．三个轻质小球间的相互作用如图所示，若乙球带正电，下列判断正确的是
A．甲球可能带正电，丙球一定带负电
B．甲球可能带负电，丙球一定带正电
C．甲球一定带正电，丙球可能带负电
D．甲球一定带负电，丙球可能带正电
7．有一种电动玩具鱼（如图所示）内部电路主要有电源、小型电动机和小灯泡构成。白天开关S1闭合，S2断开时，只有电动机工作，玩具鱼将会游动；晚上开关S1和S2都闭合时，电动机和灯泡都工作，玩具鱼既游动又发光；不玩时，只需将S1断开。下列电路设计符合这种要求的是
A．B．
C．D．
8．如图所示电路，开关S闭合后，两灯都不亮。用一根导线先后连接a、b两点和a、c两点，两灯仍不亮；仍用这根导线连接b、d两点，灯L2亮L1不亮。则故障可能是（ ）
A．灯L1断路B．灯L1短路
C．灯L2断路D．开关S的接线柱处断开

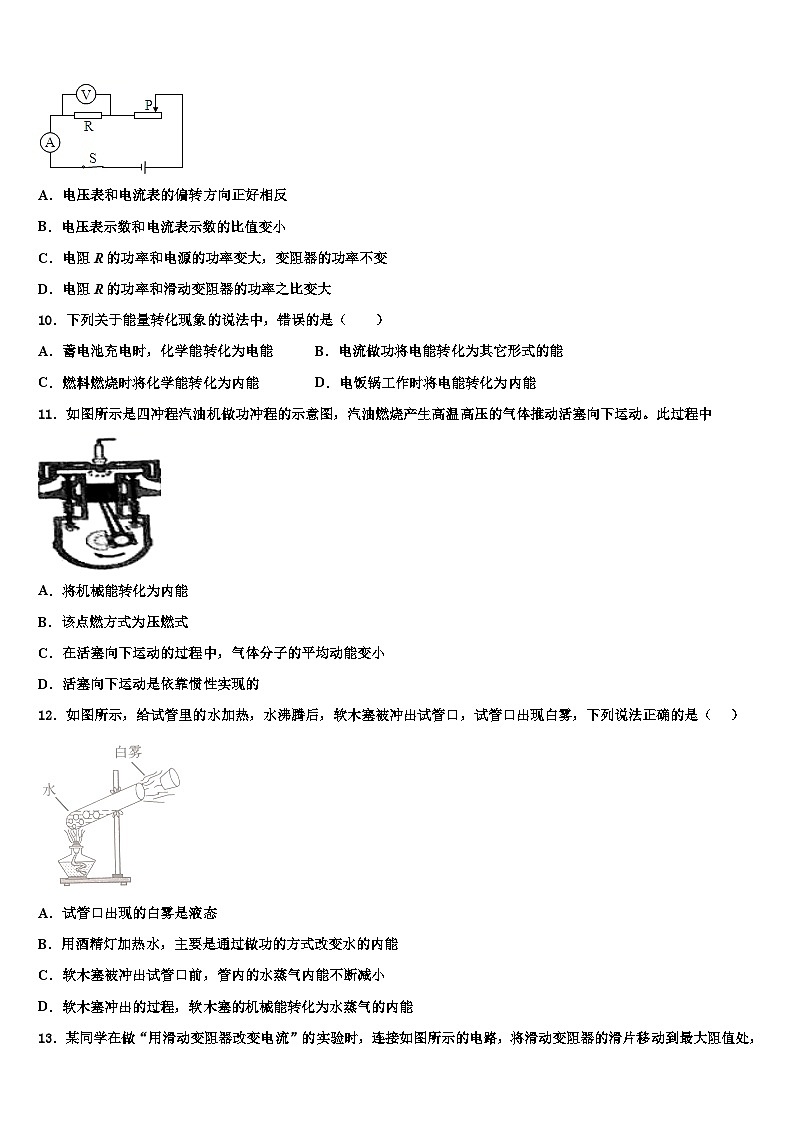

9．在如图所示的电路中，设电源电压不变，当滑动变阻器的滑片P向左滑动时，下列说法中正确的是（ ）
A．电压表和电流表的偏转方向正好相反
B．电压表示数和电流表示数的比值变小
C．电阻R的功率和电源的功率变大，变阻器的功率不变
D．电阻R的功率和滑动变阻器的功率之比变大
10．下列关于能量转化现象的说法中，错误的是（ ）
A．蓄电池充电时，化学能转化为电能B．电流做功将电能转化为其它形式的能
C．燃料燃烧时将化学能转化为内能D．电饭锅工作时将电能转化为内能
11．如图所示是四冲程汽油机做功冲程的示意图，汽油燃烧产生高温高压的气体推动活塞向下运动。此过程中
A．将机械能转化为内能
B．该点燃方式为压燃式
C．在活塞向下运动的过程中，气体分子的平均动能变小
D．活塞向下运动是依靠惯性实现的
12．如图所示，给试管里的水加热，水沸腾后，软木塞被冲出试管口，试管口出现白雾，下列说法正确的是（ ）
A．试管口出现的白雾是液态
B．用酒精灯加热水，主要是通过做功的方式改变水的内能
C．软木塞被冲出试管口前，管内的水蒸气内能不断减小
D．软木塞冲出的过程，软木塞的机械能转化为水蒸气的内能
13．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是
A．断开开关S，更换额定功率大一点的灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
14．如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是
A．三个插脚一样长
B．A、C两插脚分别与电冰箱内部工作电路两端相连
C．插入插座时，插脚C与火线相接，B与零线相接
D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连
15．如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是
A．电压表、电流表示数均变大
B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
16．关于图所示电路的判断,正确的是
A．只闭合开关S1时，灯泡L1、L3并联．
B．只闭合开关S2,时，灯泡L2、L3并联．
C．只闭合开关S2、S3时，灯泡L2、L3串联．
D．闭合所有开关时灯泡L1L2并联，L3短路.
17．如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数．若断开开关S2，则
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
18．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示的四个电路图中符合要求的是( )
A．B．
C．D．
19．下列几组电阻并联后，等效阻值最小的一组是
A．30Ω和10ΩB．20Ω和25Ω
C．10Ω和35ΩD．5Ω和50Ω
20．下列关于声音的说法正确的是（ ）
A．超声波能在真空中传播
B．发声的物体一定在振动
C．“请勿高声喧哗”是指在传播过程中减弱噪声
D．拉二胡时移动手指把位改变的是声音的响度
21．下列现象能用分子动理论解释的是（ ）
A．雾气朦胧B．尘土飞扬
C．云开雾散D．雪花飞舞
22．小明设计了一种机动车闯红灯拍照装置，光控开关接收到红灯信号时闭合；压力开关受到机动车的压力时闭合；摄像系统电路接通时就会准确抓拍闯红灯的违法行为。下列判断正确的是（ ）
A．图中电磁继电器利用了电磁感应现象
B．设计不合理，这样可能会抓拍到非违法行为
C．光控开关和压力开关都闭合时就会抓拍违法行为
D．光控开关和压力开关并联也可以准确抓拍违法行为
23．一台家用彩电正常工作时的电功率最接近于( )
A．1 WB．10 WC．100 WD．1000 W
24．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是
A．电压表V1与电压表V2的示数之和保持不变
B．电压表V2与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V1的示数变大
D．电流表A的示数变小，电压表V2的示数变大
25．以下是水在生活中的应用，其中没有利用水比热容大的特性的是
A．用水给发生事故的核反应堆的安全壳降温
B．北方楼房中的暖气用水做传热介质
C．炎热的夏季在路面上洒水降温
D．初春傍晚往稻田里灌水，防止秧苗冻坏
26．如图所示，电源电压恒定，当闭合开关S后，变阻器R2的滑片P向右移动的过程中，下列说法中正确的是（）
A．电流表A的示数变小、电压表V的示数变大
B．电流表A的示数变小、电压表V的示数不变
C．电流表A的示数变大、电压表V的示数变小
D．电流表A的示数变大、电压表V的示数变大
27．骄阳下的露天泳池边，水泥砂石地热得烫脚，而泳池里的水却凉凉的，这主要是因为
A．砂石的比热容大B．水的比热容大
C．砂石的密度大D．水的密度大
28．如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是
A．插座短路
B．进户的火线断路
C．进户的零线断路
D．电灯的灯丝断路
29．下列有关生活用电常识，做法不可行的是（ ）
A．尽量减小电视机待机时间
B．离开教室后应及时关掉电灯
C．长期不使用的电视机应适当地通通电
D．当有人触电时应迅速用手把他拉到安全的地方
30．下列有关热和能的说法中，正确的是（ ）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．一块 0℃的冰熔化成 0℃的水后，温度不变，内能变大
C．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
D．夏天在室内洒水降温，利用了水的比热容较大的性质
二、填空题（每空1分，共10题，20分）
31．用__________判断火线和零线，正确使用时，手接触笔尾的________，笔尖接触电线，如果氖管发光表明接触的是__________。
32．在如图所示的电路中，电源电压保持不变，。闭合开关S，移动滑动变阻器的滑片P，当滑片P移到最右端时，电流表的示数为0.6A；当滑片P移到最左端时，电流表的示数为0.2A，则滑动变阻器的最大阻值为_____。
33．电子式电能表表盘上标有“3000imp/（kW•h）”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是_____kW•h，合_____J，该用电器的功率是_____W．
34．如图所示，斜面长s=l0m，高h=4m．用沿斜面方向的推力F，将一个重为150N的物体由斜面底端A匀速推到顶端B．运动过程中物体克服摩擦力做了200J的功．求：
（1）运动过程中克服物体的重力做的功_______J
（2）斜面的机械效率_______；
（3）推力F的大小_______；
35．用漆包线在笔杆上绕制一只螺线管，接入如图所示的电路中，闭合开关S后，要使螺线管吸引大头针的数量增多，变阻器的滑片P应向_______端移动(左/右)，此时灯泡的亮度_______（变亮/变暗/不变），螺线管的________端是N极(上/下）。
36．我国每年要消耗数千万桶原油用于制造塑料袋，已知原油的热值为4.4×107J/kg，完全燃烧25kg原油，能释放出_____J的热量；自2008年6月1日起，我国开始限制塑料袋的使用，目的是_____（写出一条即可）。
37．读数与作图题．
（1）如图甲所示电表的示数是_____；
（2）如图乙所示，标出通电螺线管的N、S极__________；
（3）如图丙所示，请用笔画线代替导线将三孔插座电灯和开关正确连入家庭电路__________．
38．自然界中存在_____种电荷，我们可以利用_____（选填“验电器”或“电能表”）检验一个物体是否带电。
39．如图所示，电源电压为3V，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则通过R1的电流是________A，R1的阻值是________Ω。
40．在漫长的历史中，许多科学家为人类做出了卓越贡献，为了纪念这些科学家，我们把他们的名字作为物理量的单位，其中法国物理学家、化学家和数学家安培的名字作为_____单位：把_____的名字作为能量的基本单位．
三、实验题（每空1分，共2题，15分）
41．某同学利用图甲所示的电路探究电流与电阻的关系，使用的实验器材有：电压恒为3V的电源，电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、20Ω的定值电阻各一个，规格为“20Ω 1A”的滑动变阻器一个，导线若干。
（1）该同学接错了一根导线，请你在这根导线上打“x”，并补画出正确的那根导线；
（______）
（2）改好实物图后,闭合开关前,应将滑动变阻器的滑片移到___(“最左”或“最右”)。闭合开关后，移动滑片时发现电流表有示数，电压表无示数。则发生故障的原因可能是 ___________。
（3）正确连接电路后，先用5Ω的定值电阻进行实验,闭合开关后移动滑片，此时电流表的示数如图乙所示；接着将5Ω的电阻换成其他阻值的定值电阻进行实验，接下来她应
将变阻器滑片向_____端（选填“左”或“右”）移动，使电压表的示数为_____V．记录电流表的示数。
（4）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为“电压表的示数无法达到实验要求的值”的原因可能是（____）
A．滑动变阻器的阻值太大 B．电压表量程选小了
C．滑动变阻器的阻值太小 D．滑动变阻器烧坏了
42．在“测量小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为6V，小灯泡额定电压为2.5V，电阻约为10Ω，可供选择的滑动变阻器R1、R2的阻值为10Ω、50Ω，电压表（0﹣3V、0﹣15V），电流表（0﹣0.6A、0﹣3A）．他们所设计的实验电路如图甲所示．
（1）在连接电路时，开关应处于_____状态，电流表应选_____量程．选用的滑动变阻器是_____（填“R1”或“R2”）．
（2）请用笔画线代替导线，按照电路图将实物图乙补充完整．（导线不交叉）
（________）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（填“左”或“右”）．
（4）小明同学闭合开关后，移动滑片P到某一点时，电压表示数（如图丙）为_____V，若他想测量小灯泡额定功率，应将甲图中滑片P向_____（填“左”或“右”）端移动，使电压表示数为2.5V．
（5）小组中另一同学移动滑片P，记下多组对应的电流表、电压表示数，并绘制出图丁所示的I一U图象，根据图象信息，可计算出小灯泡的额定功率是_____W．
（6）另一小组同学实验时所选小灯泡额定电压未知，但可知小灯泡的额定电流为I，同时又发现桌上没有电压表，于是他设计了如下图所示的电路，也测出了小灯泡的额定功率（电源电压已知，用U表示），请完成下列问题：
①闭合开关S将S2拨至_____（填“A”或“B”）端，调节滑动变阻器的滑片使_____；
②将S2拨至_____（填“A”或“B”）端，同时_____填“适当调节滑动变阻器的滑片”或“保持滑动变阻器的滑片不动”），读出电流表示数为I；
③小灯泡的额定功率表达式为P＝_____（用字母表示）．
四、计算题（每题10分，共2题，20分）
43．如图所示，电源电压保持不变，定值电阻R1规格为“■Ω 0.5A”，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R2的阻值为12Ω，滑动变阻器R3的规格为“20Ω 1A”。闭合S和S2、断开S1，电流表示数为0.3A，电压表示数为2.4V；闭合S和S1、断开S2，调节滑动变阻器R3使其接入电路的电阻为7Ω时，电压表示数为2.8V。
（1）求电源电压；
（2）求定值电阻R1的阻值；
（3）闭合S和S1、断开S2，在保障电路安全的前提下，求滑动变阻器接入电路的阻值范围。
44．《开学第一课》节目里，王源经过多次努力，利用孵化箱完成了无壳孵小鸡实验。如图乙所示为孵化箱的简化电路图，灯L的额定电压为8V，通常只需灯光照明；温度较低时需加热。电源电压恒为24V，电流表A1量程为0~0.6A，电流表A2量程为0~3A，R1为定值电阻，R2为阻值可变的发热电阻丝（标有“100Ω 3A”）。灯L的I—U图像如图甲所示。仅闭合开关S时，灯L恰好正常发光。求：
(1)灯L正常发光时的电功率；
(2)电阻R1的阻值；
(3)S、Sl、S2均闭合时，在电路安全的情况下，R2允许的阻值范围。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】只有在额定电压下，灯的实际功率才等于额定功率；灯的亮度取决于灯的实际功率，与单独的电压、电流、消耗的电能无关，故C正确。
2、B
【分析】判断能量转化时，要看消耗了什么能量，得到什么能量，消耗的能量转化为得到的能量；从能量转化的角度分析，电流做功的过程是将电能转化为其它形式能量的过程．
【详解】A、电风扇工作时，消耗电能，得到机械能，所以将电能转化为机械能；故A正确；
B、铅蓄电池充电的过程，消耗电能，得到化学能，所以将电能转化为化学能；故B错误；
C、发电机发电时，消耗了机械能，得到电能，所以将机械能转化为电能；故C正确；
D、电水壶工作时消耗了电能，使水的温度升高，得到内能，故将电能转化为内能；故D正确．
故选B．
3、D
【详解】电压表测量电源电压，故电压表示数保持不变；当滑片向上滑动时，滑动变阻器接入电阻增大，则由欧姆定律可得通过滑动变阻器的电流减小；因定值电阻两端电压不变，故通过定值电阻的电流不变；由并联电路的电流规律可得干路电流减小，即电流表A的示数减小．故选D．
4、B
【分析】（1）电磁铁磁性强弱影响因素：电流大小、线圈匝数多少、有无铁芯．在铁芯和电流一定时，线圈的匝数越多，电磁铁的磁性越强；在线圈和铁芯一定时，电流越大，电磁铁的磁性越强．
（2）电磁铁的磁性无法直接观察，而是通过吸引大头针的多少来反映，吸引的大头针越多，电磁铁的磁性越强．
（3）串联电路中电流处处相等．
（4）根据安培定则判断两个电磁铁的磁极，根据磁极间的相互作用，判断是相互吸引还是相互排斥．
【详解】A. 滑动变阻器的左半段接入电路，当滑片向右移动，滑动变阻器接入电路的电阻变大，电路的电流减小，电磁铁中的电流减小，磁性减弱．不符合题意．
B. 探究电磁铁磁性强弱的影响因素时，电磁铁磁性通过吸引大头针的多少来反映，电磁铁吸引大头针越多，电磁铁磁性越强．符合题意．
C. A和B两个电磁铁串联在电路中，通过两个电磁铁的电流是相等的．电磁铁B的磁性较强是因为线圈的匝数比较多的缘故．不符合题意．
D. 如图，根据安培定则判断两个电磁铁的上部都是N极，下部都是S极，两个电磁铁的上部靠近会出现排斥现象．不符合题意．
故选B.
5、B
【详解】A．牛顿在力学中的贡献非常大，其发现并总结了牛顿第一运动定律，故A不符合题意；
B．1820年，丹麦物理学家奥斯特发现了电流的磁效应，发现电流周围存在磁场，故B符合题意；
C．焦耳发现了焦耳定律，故C不符合题意；
D．安培发现了安培定则，故D不符合题意。
故选B。
6、C
【详解】甲、乙相互排斥，说明甲、乙一定带同种电荷，乙带正电，则甲一定也带正电；乙、丙相互吸引，说明丙带负电或不带电。
故选：C。
7、C
【解析】由题意可知，电动机和灯泡可以独立工作，因此电动机和灯泡并联连接；不玩时，只需要将S1断开，由此可知，S1在干路上，故C项符合要求。
8、D
【详解】A．如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光，故A不符合题意；
B．如果灯L1短路，开关S闭合后，L2会发光，故B不符合题意；
C．如果灯L2断路，用这根导线连接b、d两点，灯L2不亮，故C不符合题意；
D．如果开关S的接线柱处断开，用一根导线先后连接a、b两点和a、c两点，电路断开，两灯仍不亮，用这根导线连接b、d两点，灯L2亮L1不亮，故D符合题意。
9、D
【详解】A．当滑片P向左滑动时，接入电路的电阻变小，根据欧姆定律可知电路中的电流变大，即电流表的示数变大，电阻R两端的电压变大，即电压表的示数变大，选项不符合题意；
B．因电压表和电流表测电阻R两端的电压及电流，根据欧姆定律可知两者的比值为R的阻值，所以两电表的示数的比值比不变，选项不符合题意；
C．根据 可知，电源电压不变，电流增大时，电路消耗的总功率变大，滑动变阻器的功率也发生变化，选项不符合题意；
D．由 可知，电阻R的功率和滑动变阻器的功率之比为，电阻R不变，滑动变阻器阻值变小，所以比值变大，选项符合题意。
故选D。
10、A
【详解】A．蓄电池充电，将电能转化为化学能，以达到蓄电的目的，故A错误，符合题意；
B．电流做功的过程，就是将电能转化为其他形式的能的过程，故B正确，不符合题意；
C．燃料燃烧时，发生化学反应，将化学能转化为内能，故C正确，不符合题意；
D．电饭锅工作时，通过电流做功将电能转化为内能，故D正确，不符合题意。
故选A。
11、C
【详解】AC．汽油机的四个冲程中有两个冲程发生能量转化，一是压缩冲程中机械能转化为内能；二是做功冲程中内能转化为机械能；所以，图示的做功冲程中，内能转化为机械能，故气体的内能减少、温度降低，分子热运动减慢，气体分子的平均动能变小，故A错误，C正确；
B．汽油机中有火花塞，采用的是点燃式点火；而柴油机是喷油嘴喷出雾状柴油，进行压燃式点火，故B错误；
D．汽油燃烧产生高温高压的气体推动活塞向下运动，所以，活塞向下运动不是依靠惯性实现的，故D错误。
12、A
【分析】(1)对物体做功时，机械能转化为物体的内能，物体的内能增大；物体对外做功时，物体的内能转化为机械能，物体的内能减小。并据此可判断能量的转化形式；
(2)水蒸气遇冷发生液化，从气态变为液态。
【详解】A．试管口的“白气”是水沸腾产生的水蒸气液化成的小水滴，故A项正确；
B．加热水的过程中，酒精灯火焰的温度较高，水温较低，热量从火焰转移到水，发生热传递，使水的内能增加，故B项错误；
C．软木塞被冲出试管口前，试管内的水从酒精灯火焰不断吸热，管内水蒸气内能增加，故C项错误；
D．软木塞冲出的过程，水蒸气的内能转化为软木塞的机械能，故D项错误。
【点睛】
此题来源于课本插图，考查了做功可以改变物体的内能和能量转化的知识，要求学生在学习中一定要注意课本上的插图，明白每个插图蕴含的物理意义。
13、D
【解析】AB、若电路发生断路故障时，换用更大功率的灯泡或增加电池数量，灯泡同样不发光，故AB错误；
C、如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故C错误；
D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数；如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑片观察灯泡是否发光，故D正确．
14、D
【详解】A．三脚插头最上面的脚长一些，其与用电器的金属外壳相连，接金属外壳的长插脚比其它两脚稍长一些．这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电，故A错误；
B．B、C两插脚分别与电冰箱内部工作电路两端相连，故B错误；
C．C插头对应三孔插座的左边，即应该是零线，B插头对应三孔插座的右边，应该是火线，故C错误；
D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连，故D正确；
故选D。
【点睛】
重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，灯泡的螺旋套连接零线，本题中可以根据三孔插座的“左零、右火、上地”对应进行判断．
15、D
【详解】由电路图可知，R1与R2串联，电压表测滑动变阻器R1两端的电压，电流表测电路中的电流．
在滑动变阻器的滑片P向左滑动的过程中，R1接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表的示数变大，故BC错误；
电流变大，R2的阻值不变，所以由U=IR可知，R2两端的电压变大；
因串联电路中总电压等于各分电压之和，所以，R1两端的电压变小，即电压表的示数变小；
故A错误、D正确．
故选D．
【点睛】
重点是欧姆定律和串联电路特征的应用，注意要能熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．
16、D
【详解】由电路图知道，当只闭合开关S1 时，电流从电源正极流出后，依次通过L3、S1、L1后回到电源负极，即用电器首尾顺次连接，所以灯泡L1 、L3 是串联，故A错误；
由电路图知道，当只闭合开关S2 时，电流从电源正极流出后，依次通过L3、S2、L2回到电源负极，则灯泡L2 、L3是串联，故B错误；
由电路图知道，当只闭合开关S2、S3 时，L3 被短路，电流从电源正极流出后通过L2后回到电源负极，故C错误；
由电路图知道，当闭合所有开关时，L3被短路，电流从电源正极流出经过S3后分成两支，一支通过L2，另一支通过L1，所以灯泡L1 、L2并联，故D正确.
17、C
【详解】由图可知，当两个开关都闭合时，电阻R1被短路了，电路中只有R2，电压表测的是电阻R2两端电压，即电源电压U（因为电路中只有电阻R2，所以电阻R2两端电压就是电源电压），电流表的示数为：I=；
若断开开关S2，则电阻R1与R2是串联，此时电压表与电阻R2并联，测的是R2两端的电压U2，电流表的示数为：
I′=，
根据串联电路电压规律可知，U2＜U，所以电压表的示数变小了；
因为串联时的总电阻大于各串联电阻，根据欧姆定律可知，在电源电压一定时，电流与电阻成反比，所以I′＜I，即电流表的示数变小了，故选 C。
18、D
【详解】AB．开关闭合后，电动机和灯泡同时工作，因此A、B不符合题意；
C．干路中开关闭合，灯泡立刻工作，电动机会在支路开关作用下工作，因此C不符合题意；
D．干路中开关闭合，电动机立刻工作，而灯泡会在支路开关的作用下工作，因此D符合题意。
19、D
【详解】因为并联电阻总电阻的倒数等于各个电阻倒数之和；即
=
则
R总=
A ．等效阻值
R总===7.5
B．等效阻值
R总==
C．等效阻值
R总==
D．等效阻值
R总==
通过比较可知D选项的两个电阻的R1、R2并联后的等效阻值最小，故选D。
20、B
【分析】(1)声音的传播需要介质，真空不能传声；
(2)声音是由物体的振动产生的；
(3)防治噪声的途径有三条：在声源处减弱噪声；在传播过程中减弱噪声；在人耳处减弱噪声；
(4)响度与振幅有关。
【详解】A．超声波属于声音，声音可以在空气中传播，但不能在真空中传播，故A项错误；
B．声音是由物体的振动产生的，一切发声体都在振动，故B项正确；
C．减弱噪声的途径有三条：一是在声源处减弱；二是在传播过程中减弱；三是在人耳处减弱，“请勿高声喧哗”是在声源处减弱噪声，故C项错误；
D．二胡发声是由琴弦的振动产生的，琴弦的长度不同，则振动的快慢就会不同，导致发出声音的音调就会不同，所以可以不断用手指上下移动去控制琴弦，这样做是为了改变二胡发出声音的音调，故D项错误。
21、C
【详解】A．雾气朦胧是空气中水蒸气放热液化形成的小水滴，不属于分子范畴，故A不符合题意；
B．尘土属于固体小颗粒，不属于分子范畴，故B不符合题意；
C．在阳光下照射下，由于温度较高，空气中的水分子运动速度加快，由液体变为气态，从而云开雾散，与分子动理论有关．故C符合题意；
D．雪花是固体小冰晶，不属于分子范畴，故D不符合题意。
故选C。
22、C
【详解】A．电磁继电器利用了电流的磁效应，故A项错误；
BC．分析题意可知，只有光控开关和压力开关都闭合时，电磁铁中有电流通过，产生磁性，电磁铁会将衔铁吸下，使摄像系统所在的电路接通，摄像机会对违规车辆进行拍照，不会抓拍到非违法行为，故B项错误，C项正确；
D．由图可知，光控开关和压力开关是相互牵制，相互影响的，因此这两个开关只能串联，不能并联，若两个开关并联时，只要有一个开关闭合，摄像头就拍照，故D项错误。
故选C。
23、C
【解析】家用彩色电视机的额定功率约为100W．
故选C．
【点睛】用电器的额定功率根据生活经验进行记忆，不但记住常用的家用电器的额定功率，同时也能求出用电器的额定电流．
24、D
【详解】由于电压表的内阻很大，电流表的内阻很小，在分析电路图的时候，可把电压表看成开路，电流表看成短路．由图可知，R1与R2是串联的，电压表V1测电源的电压，电压表V2测R2的电压，电流表测电路中的电流．闭合开关S后，滑动变阻器的滑片P向右移动，R2接入电路的阻值变大，电路中的电流变小，再由串联分压可知，R2两端的电压也变大。
故选D。
25、C
【解析】A、因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以用水给发生事故的核反应堆的安全壳降温，故A不符合题意；
B、北方楼房中的暖气用水做传热介质，是因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以取暖效果好，故B不符合题意；
C、炎热的夏季在路面上洒水降温，是因为水在常温下就可以蒸发，蒸发要从空气中吸收热量，能使空气的温度降低，与比热容无关，故C符合题意；
D、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，故D不符合题意。
故选C。
26、A
【分析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V测R2两端的电压，电流表测电路中的电流；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化。
【详解】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V测R2两端的电压，电流表测电路中的电流；
CD．当闭合开关S后，变阻器R2的滑片P向右移动的过程中，变阻器接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表A的示数变小，故C项错误，D项错误。
AB．变阻器R2的滑片P向右移动的过程中，变阻器接入电路中的电阻变大，电路中的电流变小，由可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，
则R2两端的电压变大，即电压表V的示数变大，故A项正确，B项错误。
27、B
【详解】由于水的比热容较大，所以在吸收相同多的热量时，水的温度升高的比砂石要小，所以水泥砂石地热得烫脚，而泳池里的水却凉凉的。
故应选B。
28、C
【详解】A.根据题意所给故障现象，且发现保险丝完好，可推断故障原因不可能是短路，故A错误；
B.根据试电笔检测插座时，氖管可以发光，可推断出火线不可能断路，故B错误；
CD.如果是电灯的灯丝断路，则只会导致电灯熄灭，而插座应该是正常的，即试电笔检测插座两个孔时，应出现的现象是：一个孔氖管发光，另一个孔氖管不发光，故C正确、D错误．
29、D
【解析】安全用电的原则：不接触低压带电体；不靠近高压带电体．根据生活用电常识分析哪种做法不可行．
【详解】A、待机状态会消耗电能，故尽量减小电视机待机时间，故A可行，不符合题意；
B、离开教室时要随手关灯和电风扇，可以节约电能，养成节能的习惯，故B可行，不符合题意；
C、长期不使用的电视机应适当地通通电，利用电热驱潮，故C可行，不符合题意；
D、发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故D不可行，符合题意．
故选D．
30、B
【解析】A. 发生热传递时，传递的是热量，而不是温度，所以热量总是从高温物体传递给低温物体，故A错误；
B. 一块 0℃的冰熔化成 0℃的水，由于熔化过程中，温度不变，但吸收了热量，内能是变大的，故B正确；
C. 内燃机的压缩冲程，是通过做功的方式增加了汽缸内物质的内能，故C错误；
D. 夏天在室内洒水降温，利用了水的汽化吸热，故D错误；
故选B．
点睛：温度、热量、内能是不太容易理解，容易混淆的量，温度是一个状态量，实质是物体内分子运动的剧烈程度；热量是个过程量，表示热传递过程中内能改变多少的量度；内能是物体内部所有分子的动能与势能的总和，注意加深理解，多练习．
二、填空题（每空1分，共10题，20分）
31、测电笔 金属体 火线
【解析】使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，否则为零线。
32、20
【详解】由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片位于b端时，电路为R1的简单电路，由可得，电源的电压
当滑片位于a端时，变阻器接入电路中的电阻最大，电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以滑动变阻器R2的最大阻值
33、0.1 3.6×105 200
【分析】“3000imp/kW•h”表示每消耗1kW•h的电能时电能表的指示灯闪烁3000次，据此可求指示灯闪烁了300次消耗的电能，根据公式求出电功率．
【详解】“3000imp/kW•h”表示每消耗1kW•h的电能时电能表的指示灯闪烁3000次，当指示灯闪烁了300次时，该用电器消耗的电能：
；
工作时间为：
根据得，用电器的电功率：
．
【点睛】
重点是电能表铭牌的意义和电功率的计算，考题中经常出现，关键是理解3000 imp /(kW•h)的物理意义．
34、600 75% 80
【分析】(1)[1]已知物体的重力和斜面的高度，根据公式W=Gh可求推力所做的有用功，即运动过程中克服物体的重力做的功；
(2)[2]运动过程中物体克服摩擦力做的功为额外功，根据W总=W有+W额求出总功，利用效率公式求出斜面的机械效率；
(3)[3]根据W总=Fs求出推力F大小．
【详解】(1)[1]运动过程中克服物体的重力做的功：
W有=Gh=150N×4m=600J
(2)[2]运动过程做的总功：
W总=W有+W额=600J+200J=800J
斜面的机械效率：
η=×100%=×100%=75%
(3)[3]由W总=Fs，得：
F=
【点睛】
本题考查了使用斜面时有用功（克服物体重力做功）、总功（推力做功）、机械效率的计算，知道克服摩擦力做的功是额外功是本题的关键．
35、右 变亮 上
【详解】[1][2]要使螺线管吸引大头针的数量增多，即螺线管的磁性增强，那么通过螺线管的电流应该增大，这是一个串联电路，电源电压大小不变，那么总电阻变小，电流才会变大，所以变阻器的滑片P应向右端移动；由于电流变大了，根据可知，灯泡的电功率变大，此时灯泡的亮度变亮；
[3]根据安培定则可知，用右手握住螺线管，让弯曲的四指指向螺线管中电流的方向，则大拇指所指的那端就是通电螺线管的N极，从图中可看到，大拇指指向上方，那么螺线管的上端是N极。
36、1.1×109 保护环境
【分析】由得到原油完成燃烧放出的热量；塑料袋会造成了白色污染，烧掉会造成环境污染。
【详解】[1]完全燃烧25kg原油放出的热量
[2]我国限制塑料袋的使用主要是保护环境。
37、12V；
【详解】（1）由图可知，电表的中间有个字母V，则该电表为电压表；由图可知，电压表使用的是0﹣15V的量程，分度值为0.5V，示数为12V；
（2）由图知，电流从螺线管的右端流入、左端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的左端为螺线管的N极，右端为S极，如图所示：
；
（3）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开时能切断火线，接触灯泡不会发生触电事故；
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；如图所示：
38、两 验电器
【详解】[1][2]自然界只存在两种电荷，正电荷和负电荷；在实验室中，是用验电器来检验物体是否带电的。
39、0.9 3.3
【详解】[1]由电路图可知，R1与R2并联，电流表A1测干路中的电流，电流表A2测R2支路的电流。因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流：
I1=I-I2=1.2A-0.3A=0.9A，
[2]因并联电路中各支路两端的电压相等，所以，R1两端的电压为3V，R1的阻值：
R1=≈3.3Ω。
40、电流 焦耳
【解析】安培是电流的基本单位；
焦耳是功和各种能量的基本单位．
三、实验题（每空1分，共2题，15分）
41、 最左 电阻短路了 左 2V C
【详解】(1)[1]原电路中，电流表与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联，如下所示：
；
(2)[2]闭合开关前，应将滑动变阻器滑片P置于最大值处；即应将滑动变阻器滑片P置于最左端；
[3]闭合开关后，移动滑片时发现电流表有示数，说明电路为通路；电压表无示数，则发生故障的原因可能是与电压表并联的电阻短路了，导致电压表与一根导线并联了；
(3)[4][5]图中电流表选用小量程，分度值为0.02A，示数为0.4A，根据I=UR可得,电压表示数即电阻两端的电压
U=IR=0.4A×5Ω=2V
因研究电流与电阻关系时，要控制电压表示数不变，故接着将5Ω的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为2V时，记录电流表的示数；且其它电阻均大于5Ω，则分得的电压会大于2V，若要电压表示数等于2V，就要使得R：R滑的值保持不变，因此滑动变阻器的阻值也要增大，即变阻器滑片向左端移动；
(4)[6]B．因电压表示数不变，故B不符合题意；
ACD．用 50Ω 的电阻进行了第 5 次实验，由于保持电阻两点电压为UR=2V不变，此时电流为：
则滑动变阻器需要接入的阻值为：
即此时滑动变阻器的阻值不能满足要求，C符合题意。
42、断开 0～0.6A R2 右 2 左 0.5 B 电流表示数为I额 A 保持滑动变阻器的滑片不动
【详解】（1）在连接电路时，开关应处于断开状态，通过小灯泡的电流约为：，故电流表应选0-0.6A量程．当灯泡正常发光时，变阻器接入电路的阻值为：=14,故应选；
（2）按照电路图连接的实物图如下：
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于右端．
（4）小明同学闭合开关后，移动滑片P到某一点时，电压表用的是0-3V量程，示数为2V，若他想测量小灯泡额定功率，应将甲图中滑片P向左端移动，使电压表示数为2.5V．
（5）小组中另一同学移动滑片P，记下多组对应的电流表、电压表示数，并绘制成图丁所示的I-U图像，根据图像信息，小灯泡正常工作时的电流为0.2A，根据P=UI可计算出小灯泡的额定功率是：；
（6）另一小组同学实验时所选小灯泡额定电压未知，但可知小灯泡的额定电流为，同时又发现桌上没有电压表，于是他设计了下图所示的电路，也测出了小灯泡的额定功率，测量过程如下：①闭合开关，将拨至B端，调节滑动变阻器的滑片使电流表示数为；
②将拨至A端，同时保持滑动变阻器的滑片不动，读出电流表示数为I；此时变阻器接入电路的阻值为：，灯泡正常发光时两端的电压为：U-U-
③小灯泡的额定功率表达式为
四、计算题（每题10分，共2题，20分）
43、 (1) 6V；(2) 8Ω；(3) 。
【详解】(1)当闭合S和S2、断开S1，R2和R3串联在电路中，电压表是测R3两端的电压；此时电流表示数为0.3A，电压表示数为2.4V，定值电阻R2的阻值为12Ω，定值电阻R2的电压为
，
则电源电压为
；
(2)当闭合S和S1、断开S2时，R1和R3串联在电路中，电压表是测R3两端的电压；此时滑动变阻器R3使其接入电路的电阻为7Ω，电压表示数为2.8V；则电路中的电流为
，
电路的总电阻为
，
所以R1的电阻为
；
(3)当闭合S和S1、断开S2时，R1和R3串联在电路中，电压表是测R3两端的电压，在保障电路安全的前提下，则电路中的电流最大为0.5A，电路中的总电阻最小为
，
滑动变阻器的最小电阻为
；
电压表量程为0-3V，即R3两端的最大电压为3V，则R1的电压最小为
，
根据串联电路中电压与电阻成正比，所以
，
综上所述可知，滑动变阻器接入电路的阻值范围为。
答：(1)电源电压是6V；
(2)定值电阻R1的阻值是8Ω；
(3)闭合S和S1、断开S2，在保障电路安全的前提下，滑动变阻器接入电路的阻值范围是。
44、 (1)3.2W；(2)40Ω；(3)10Ω~100Ω
【详解】(1)根据灯L的I—U图像可知，当灯正常发光时，即灯的电压是8V时，灯的电流是0.4A，所以灯正常发光时的功率为
(2)仅闭合开关S时，灯和R1串联，此时灯正常发光，所以灯的电压是8V，电路中的电流是0.4A，则R1两端的电压为
R1的阻值为
(3)当S、Sl、S2均闭合时，灯被短接，R1和R2并联，电流表A1测R1的电流，电流表A2测干路电流，电流表A1的示数为
电流表A2量程为0~3 A，则干路最大电流为3A，则流过滑动变阻器的最大电流为
则滑动变阻器最大电阻为
则滑动变阻器的阻值范围为10Ω—100Ω。
答：(1)灯L正常发光时的电功率为3.2W；
(2)电阻R1的阻值为40Ω；
(3)滑动变阻器的阻值范围为10Ω—100Ω。
