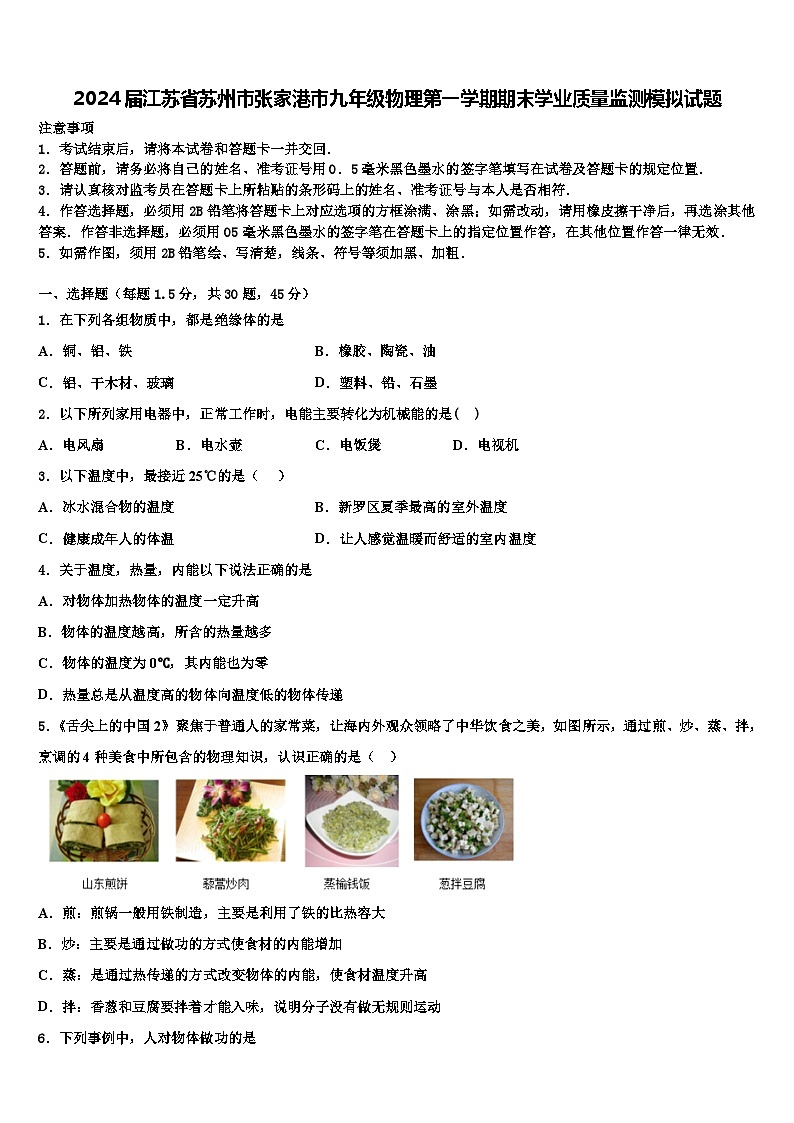

2024届江苏省苏州市张家港市九年级物理第一学期期末学业质量监测模拟试题含解析

这是一份2024届江苏省苏州市张家港市九年级物理第一学期期末学业质量监测模拟试题含解析，共24页。试卷主要包含了下列事例中，人对物体做功的是，如图所示电路电源电压不变等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．在下列各组物质中，都是绝缘体的是
A．铜、铝、铁B．橡胶、陶瓷、油
C．铝、干木材、玻璃D．塑料、铅、石墨
2．以下所列家用电器中，正常工作时，电能主要转化为机械能的是( )
A．电风扇B．电水壶C．电饭煲D．电视机
3．以下温度中，最接近25℃的是（ ）
A．冰水混合物的温度B．新罗区夏季最高的室外温度
C．健康成年人的体温D．让人感觉温暖而舒适的室内温度
4．关于温度，热量，内能以下说法正确的是
A．对物体加热物体的温度一定升高
B．物体的温度越高，所含的热量越多
C．物体的温度为0℃，其内能也为零
D．热量总是从温度高的物体向温度低的物体传递
5．《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美，如图所示，通过煎、炒、蒸、拌，烹调的4种美食中所包含的物理知识，认识正确的是（ ）
A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大
B．炒：主要是通过做功的方式使食材的内能增加
C．蒸：是通过热传递的方式改变物体的内能，使食材温度升高
D．拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动

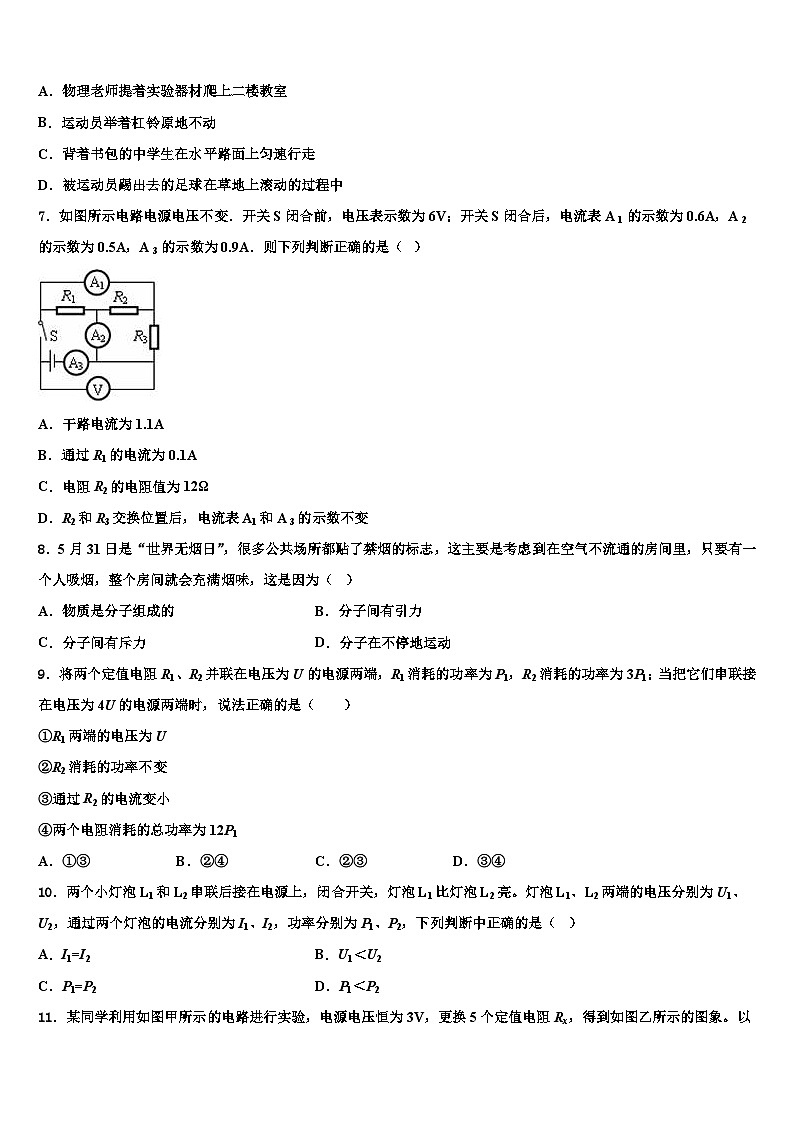

6．下列事例中，人对物体做功的是
A．物理老师提着实验器材爬上二楼教室
B．运动员举着杠铃原地不动
C．背着书包的中学生在水平路面上匀速行走
D．被运动员踢出去的足球在草地上滚动的过程中
7．如图所示电路电源电压不变．开关S闭合前，电压表示数为6V；开关S闭合后，电流表A 1 的示数为0.6A，A 2 的示数为0.5A，A 3 的示数为0.9A．则下列判断正确的是（ ）
A．干路电流为1.1A
B．通过R1的电流为0.1A
C．电阻R2的电阻值为12Ω
D．R2和R3交换位置后，电流表A1和A 3的示数不变
8．5月31日是“世界无烟日”，很多公共场所都贴了禁烟的标志，这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味，这是因为（ ）
A．物质是分子组成的B．分子间有引力
C．分子间有斥力D．分子在不停地运动
9．将两个定值电阻R1、R2并联在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1；当把它们串联接在电压为4U的电源两端时，说法正确的是（ ）
①R1两端的电压为U
②R2消耗的功率不变
③通过R2的电流变小
④两个电阻消耗的总功率为12P1
A．①③B．②④C．②③D．③④
10．两个小灯泡L1和L2串联后接在电源上，闭合开关，灯泡L1比灯泡L2亮。灯泡L1、L2两端的电压分别为U1、U2，通过两个灯泡的电流分别为I1、I2，功率分别为P1、P2，下列判断中正确的是（ ）
A．I1=I2B．U1＜U2
C．P1=P2D．P1＜P2

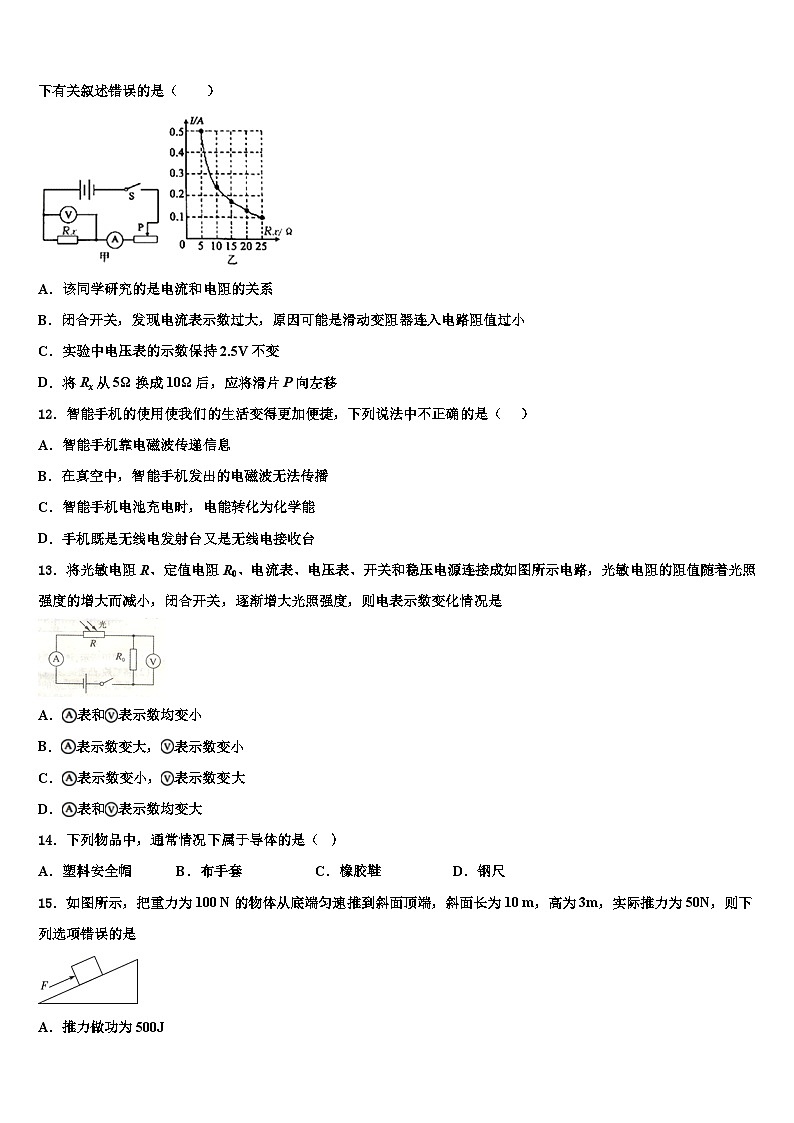

11．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（ ）
A．该同学研究的是电流和电阻的关系
B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小
C．实验中电压表的示数保持2.5V不变
D．将Rx从5Ω换成10Ω后，应将滑片P向左移
12．智能手机的使用使我们的生活变得更加便捷，下列说法中不正确的是（ ）
A．智能手机靠电磁波传递信息
B．在真空中，智能手机发出的电磁波无法传播
C．智能手机电池充电时，电能转化为化学能
D．手机既是无线电发射台又是无线电接收台
13．将光敏电阻R、定值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路，光敏电阻的阻值随着光照强度的增大而减小，闭合开关，逐渐增大光照强度，则电表示数变化情况是
A．表和表示数均变小
B．表示数变大，表示数变小
C．表示数变小，表示数变大
D．表和表示数均变大
14．下列物品中，通常情况下属于导体的是（ ）
A．塑料安全帽B．布手套C．橡胶鞋D．钢尺
15．如图所示，把重力为100 N的物体从底端匀速推到斜面顶端，斜面长为10 m，高为3m，实际推力为50N，则下列选项错误的是
A．推力做功为500J
B．克服物体重力做功为300J
C．斜面的机械效率为60%
D．物体与斜面之间的摩擦力为50N
16．如图新型落地扇有一个电源开关S1，闭合S1，电动机正常作，其内部还有个防倾倒开关S2，S2处于常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，图中电路中符合这一功能的是
A．B．
C．D．
17．下列四个图所示的实验装置中，用来研究电磁感应现象的是
A．B．
C．D．
18．下列关于电能消耗的认识正确的是（ ）
A．电功率小的用电器消耗的电能一定少
B．工作时间短的用电器消耗的电能一定少
C．电流大的用电器消耗的电能一定多
D．电功率小的用电器消耗电能一定慢
19．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（ ）
A．电能表上可以直接读出应该交的电费
B．空气开关的作用与保险丝作用完全相同
C．三线插座正中间的插孔应该接三脚插头的最长那只脚
D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
20．图甲所示的是中国科技馆“模拟避雷针”的实验展台。当参与者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向大楼模型顶部的避雷针上，大楼不会受到任何影响；当参与者按下“无避雷针”按钮时，避雷针收缩到大楼内部，白色闪电劈向大楼，大楼内部泛起红光，燃起“熊熊大火”，如图乙为上述情景的示意图。下列说法中正确的是（ ）
A．制作避雷针的材料为绝缘体
B．云层放电时创造了电荷
C．图乙中闪电发生时，与避雷针相连的金属线中的电流方向是从避雷针指向云层
D．高压发生器模拟云层放电时，云层失去了原子核，带上了负电
21．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
22．如图所示为四冲程内燃机四个冲程的示意图，请你结合气门的位置做出判断，其中是压缩冲程的是（ ）
A．B．C．D．
23．如图所示电阻箱的读数是
A．4102ΩB．2014ΩC．2104ΩD．2140Ω
24．如图所示是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正确的是（ ）
A．温度计中的水银是导体
B．温度计是根据液体的热胀冷缩性质工作
C．电磁继电器是一种电路开关
D．报警器的电磁铁运用了电流的热效应
25．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是( )
A．I2＝I1、U2＜U1B．I2＞I1、U2＝U1
C．I2＞I1、U2＞U1D．I2＜I1、U2＜U1
26．在水平面上有甲、乙两个物体，某段时间内其路程﹣时间图象如图所示。则这段时间内甲、乙两物体在水平方向上的受力情况是
A．两物体都受平衡力作用
B．两物体都受非平衡力作用
C．甲受平衡力作用，乙受非平衡力作用
D．甲受非平衡力作用，乙受平衡力作用
27．如图所示的电路中，各个元件均能正常工作．当开关闭合后，下列说法正确的是（ ）
A．两表指针有明显偏转
B．两表指针几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
28．关于能量与能源，下列说法错误的是
A．能量的转化、能量的转移，都是有方向性的
B．核电站能控制裂变的反应速度
C．化石能源、水能、核能，不能在短期内从自然界得到补充，这类能源称为不可再生能源
D．人类在耗用各种能源时，不可避免地会对环境造成影响
29．下列说法正确的是
A．固定电话的听筒把声音变成变化的电流
B．电磁波的频率越高，传播得越快
C．“北斗”导航系统是利用超声波进行定位和导航
D．手机是利用电磁波传递信号
30．如图所示事例中，属于热传递改变内能的是
A．钻木取火B．下滑时臀部发热
C．暖手宝取暖D．汽油机做功冲程
二、填空题（每空1分，共10题，20分）
31．如图所示，为一种自动测定油箱内油面高度的装置，R2 是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表指针所指的刻度，就可以知道油箱内油面的高度，油量表由______改装而成的.当油面上升时，电压表示数_________，油量表示数________（选填“增大”、“减小”或“不变”）.
32．先用F1=4N的力匀速竖直向上拉动物体A，使其升高1m，如左图所示，接着用右图中的动滑轮匀速拉动地面上的物体A，在水平方向上移动了1m，拉力F2=2N，绳子自由端移动了2m.
(1)直接提升物体A所做的功为______J。
(2)以上条件能否求出此时滑轮的机械效率η? ______如果能，请算出η的大小；如果不能，请写出判断理由。_________________
33．在陶瓷、铁、玻璃中，属于导体的是 _________；在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是_______________．
34．我市在城市建设中，大量增加了水域面积，如南湖、雨山湖等，这是利用水的______大的特性，可以调节气温，营造舒适的居住环境。
35．家庭电路中，开关跟它控制的灯之间_________联，空调跟电灯之间应 ________联。
36．如图所示的电路中R1＝15Ω，R2＝20Ω．闭合开关后电流表的示数为0.3A．则通过R1的电流是_____A；通电5min，R2消耗的电能是_____J。
37．如图所示的实验中，闭合开关后，支架上原先静止的导体ab向右运动，从能量的角度看，表明电能可以转化为______；断开开关，把蹄形磁体上下磁极调换一下，使磁场方向与原来相反，再次闭合开关时，导体ab将向_____（选填“左”或“右”）运动，表明通电导体在磁场中受力的作用，力的方向与________有关；根据上面的实验原理制成了_____________机。

38．星期天小天在家里正开着空调上网查用电方面的资料．
（1）测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是_____；
（2）当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部_____，也可能是家里电路中用电器总功率_____．
（3）使用三角插头和三孔插座，目的是将用电器的金属外壳与_____相连，防止触电．
39．某用电器的铭牌上标有“220V 1200W”字样，它正常工作30min消耗的电能为_________度，它正常工作时的电流约为_________A（保留两位小数）。
40．将标有“6V9W”阻值不变的小灯泡L与阻值为6Ω的定值电阻R0接入如图所示的电路．闭合开关S，电压表的示数为6V，则电流表的示数为 _________A，电源电压为_________V，工作3min定值电阻R0产生的热量为_________ J．
三、实验题（每空1分，共2题，15分）
41．在“探究串联电路电压的特点”活动中．
（1）如下图小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_____，理由是_____．
（2）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法是否合理：_____，改进方法是_____．
42．小明在“测量小灯泡的电功率”实验中，小灯泡标有“2.5V”字样，电源电压恒为6V。
（1）请用笔画线代替导线，将如图甲所示的电路连接完整_________；
（2）正确连接电路后，应将滑片移动到___________ （ 选填“”或“”）端，再闭合开关。小明
进行了4次测量，并将有关数据及现象记录在表格中。在第1次实验中小灯泡不亮的原因是__________；第2次实验时电流表示数如图乙所示，示数为______________________A；分析表中信息，小灯泡的额定功率为______________W，此实验中滑动变阻器的最大阻值至少是______________；
（3）完成上述实验后，小明发现另-只标有额定电流为的小灯泡。不用电压表。他设计了如图丙所示的电路测量小灯泡的额定功率，实验方案如下，请你将实验方案补充完整。（已知电源电压不变，滑动变阻器的最大阻值为）
①按电路图连接电路；
②只闭合开关S1，移动的滑片，使电流表的示数为 ，灯泡正常发光；
③只闭合开关S2 ，保持的滑片位置不动，移动的滑片，使电流表的示数为；
④只闭合开关S2，_____________________________，将的滑片移到最左端，电流表的示数为，再将的滑片移到最右端。电流表的示数为；
⑤小灯泡额定功率的表达式：_______________________（用表示）。
四、计算题（每题10分，共2题，20分）
43．如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W”字样．若不考虑温度对灯泡电阻的影响，闭合开关S，求：
（1）小灯泡的额定电流；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值．
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率．
44．如图所示，电阻R1为10Ω，电源电压为6V，闭合开关。
（1）将滑动变阻器R的滑片移至最左端时，求电流表的示数；
（2）将滑动变阻器R的滑片移至最右端时，R消耗的电功率是R1消耗电功率的2倍，求此时电压表的示数。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【解析】A、铜、铝、铁都是金属，是导体，故A不符合题意。
B、橡胶、陶瓷、油是绝缘体，故B符合题意。
C、铝是金属，属于导体；干木材、玻璃是绝缘体，故C不符合题意。
D、塑料是绝缘体，铅、石墨是导体，故D不符合题意。
故选：B。
2、A
【详解】在常见的家用电器中，电风扇主要把电能转化为机械能；而电水壶、电饭煲主要把电能转化为内能；电视机主要将电能转化为光能和声能。
故选A。
3、D
【解析】A．在一标准大气压下，冰水混合物的温度为0℃，故不符合题意；
B．新罗区夏季最热的室外温度高于30℃，故不符合题意；
C．健康成年人的温度约为37℃，故不符合题意；
D．让人感觉温暖舒适的温度为25℃左右，故符合题意。
故选D。
4、D
【详解】晶体在熔化过程中，要不断吸热，但温度保持不变，故A错；
热量是热传递过程中转移内能多少的量度，不能说明含有，故B错；
一切物体都具有内能，故C错；
发生热传递的条件是两个物体存在温度差，热量总是从温度高的物体向温度低的物体传递，故D正确；应选D．
5、C
【详解】A．煎锅一般用铁制造，主要是利用了铁的比热容小，能够快速升温，A项错误；
B．炒菜时，主要是通过热传递的方式使食材的内能增加，B项错误；
C．蒸是通过热传递的方式改变物体的内能，使食材温度升高，C项正确；
D．香葱和豆腐要拌着才能入味，说明分子在做无规则运动，D项错误。
6、A
【详解】A．老师提着实验器给了器材一个向上的力，爬上二楼教室的过程中又使器材在向上的力方向上移动了距离，故老师对器材做了功，符合题意。
B．运动员举着杠铃原地不动，有力存在但没有在力的方向上移动距离，故运动员对杠铃没有做功，不符合题意。
C．背着书包在水平路面上匀速前进，人给书包的力是向上的，书包移动的距离是水平的，故人对书包没有做功，不符合题意。
D．人足球被踢后，由于惯性在草地上滚动一段距离，此时人没有力作用在足球上，所以人没有对足球做功，不符合题意。
7、D
【分析】由电路图可知，三电阻并联，电流表A1测R2和R3支路的电流之和，电流表A2测R1和R2支路的电流之和，电流表A3测干路电流，电压表测电源的电压．
（1）根据A3的示数可知干路电流，根据并联电路的电流特点可知通过R1和R2的电流，根据并联电路的电压特点和欧姆定律可知电阻R2的电阻值；
（2）R2和 R3交换位置后，三电阻仍并联，电流表A1测R2和R3支路的电流之和，电流表A3测干路电流，据此进行解答两电流表的示数是否变化．
【详解】开关断开时电压表的示数为电源电压6V；
开关闭合后三个电阻并联，A1测量通过R2和R3的总电流，A2测量通过R1和R2的总电流，A3测量干路中电流；
由电流表A3的示数为0.9A可知，干路电流
I=IA3=0.9A，
故A错误；
因并联电路中干路电流等于各支路电流之和，所以，通过R1和R2、R3电流分别为：
I1=IA3-IA1=0.9A-0.6A=0.3A，
故B错误；
I2=IA2-I1=0.5A-0.3A=0.2A，
因并联电路中各支路两端的电压相等，
电阻R2的电阻值：
R2＝=30Ω，故C错误；
R2和 R3交换位置后，三电阻仍并联，电流表A1仍测量R2和R3支路的电流之和，电流表A3仍测量干路电流，则电流表A1和A3的示数不变，故D正确．
8、D
【分析】分子动理论的内容是
(1)物质由分子组成的，分子间有空隙；
(2)一切物体的分子都永不停息地做无规则运动；
(3)分子间存在相互作用的引力和斥力。
【详解】扩散现象是分子无规则运动的结果，一切物质的分子都在不停地做无规则运动，由于烟分子做无规则运动，在空气中进行扩散，所以只要有一个人吸烟，烟分子就在空气中进行扩散，整个房间也会充满烟味。
故选D。
9、B
【详解】当R1、R2并联在电压为U的电源两端时，由并联电路的电压特点知，两电阻两端的电压均为U，两电阻之比
R1=3R2
通过R2的电流
当把它们串联在电压为4U的电源两端时，由串联电路的特点和欧姆定律可知，电路中的电流
所以通过R2的电流不变，故③正确，此时R2两端的电压
U2=IR2=×R2=U
即串联和并联时R2两端的电压相等，此时R1两端的电压
U1=4U-U=3U
故①错误；
串联和并联时R2两端的电压相等，由P=可知，R2消耗的功率不变，故②正确；
此时两个电阻消耗的总功率
P=4U×I=4U×P2=4×3P1=12P1
故④正确。
故选B。
10、A
【详解】A．两灯泡串联，则根据串联电路电流处处相等的特点可知：I1=I2，故A正确；
BCD．由于灯泡L1比灯泡L2亮，则说明P1＞P2，由可得，U1＞U2，故BCD错误。
故选A。
11、D
【详解】A．由题意知该同学研究的是电流和电阻的关系。A项正确；故A项不符合题意；
B．该电路为串联电路滑动变阻器的电阻越小，电路中的电流越大。B项正确；故B项不符合题意；
C．根据结合图乙得到定值电阻的电压为
。
C项正确；故C项不符合题意；
D．将Rx从5Ω换成10Ω后定值电阻上的电压增大，要保持定值电阻上的电压为不变。要增大滑动变阻器的电压，即要增大滑动变阻器的电阻，所以滑片应该右移。D项错误；故D项符合题意。
12、B
【详解】A．手机通过电磁波传递信息的，故A正确，不符合题意；
B．电磁波可以在真空中传播，所以真空中智能手机发出的电磁波能够传播，故B错误，符合题意；
C．智能手机电池充电时，消耗电能，产生化学能，将电能转化为化学能，故C正确，不符合题意；
D．手机既是无线电发射台又是无线电接收台，可将声音和图象信号转化为电信号，再通过天线向空中发射电磁波，故D正确，不符合题意。
故选B。
13、D
【详解】首先分析电路图，两用电器串联，电压表测量R0两端电压．增强光照时，根据已知条件，光敏电阻R的电阻减小，则两端分压减小，R0两端电压变大，则电压表示数变大，总电阻变小，电源电压不变，根据欧姆定律电流变大，电流表示数变大，故应选D．
14、D
【解析】A. B. C. 塑料安全帽、布手套、橡胶鞋在通常情况下，内部自由电荷很少，是绝缘体；
D. 通常的金属材料都是导体，其内部有大量的能够自由移动的电荷，所以钢尺是导体；
故选D．
点睛：重点是常见的导体和绝缘体，除了了解导体和绝缘体的以外，也要理解原因，导体能导电是因为导体中含有大量的能够自由移动的电荷，而绝缘体中自由电荷很少，不足以形成电流．
15、D
【详解】A．推力做功
W总=Fs=50N×10m=500J，
故A正确，不符合题意；
B．克服物体重力做功
W有=Gh=100 N×3m=300J，
故B正确，不符合题意；
C．斜面的机械效率为
η==60%，
故C正确，不符合题意；
D．额外功
W额=W总-W有=500J-300J=200J，
物体与斜面之间的摩擦力
f==20N，
故D错误，符合题意。
16、C
【详解】ABCD．由题意可以得出，当开关S1和S2同时闭合时，电动机工作，当开关S2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD选项不符合题意，C选项符合题意。
故选C。
17、A
【解析】试题分析：本题应由各实验的原理及实验现象分析确定其研究的目的．
A、导体棒在磁场中运动时，电流表中产生了感应电流，即用来研究电磁感应现象的，A对．
B、通电导线放在小磁针上方时，小磁针会发生偏转，它是研究电流的磁效应的，B错．
C、通电后，导体棒在磁场中发生运动，是研究通电导线在磁场中受磁场力的，C错．
D、导线绕在铁钉上，可以吸引铁屑，这是研究电磁铁的性质的，D错．
故选A．
考点：电磁感应．
点评：物理学为实验学科，很多的物理知识都来源于实验，故在学习中应重视实验的学习．
18、D
【详解】A．据知，用电器消耗的电能多少与实际功率和工作时间有关，电功率小的用电器消耗电能不一定少；故A错误；
B．据知，用电器消耗的电能多少与实际功率和工作时间有关，工作时间短的用电器消耗的电能不一定少；故B错误；
C．据知，用电器消耗的电能多少与电压、电流和通电时间有关，电流大的用电器消耗的电能不一定多；故C错误；
D．电功率反应电流做功快慢的物理量，电功率小的用电器，电流做功一定慢（即消耗电能一定慢），故D正确。
故选D。
19、C
【详解】A、电能表是测量电功的仪表，不能直接读取应交的电费，A错误．
B、空气开关在电路中起到防止线路短路或超负荷的作用，与保险丝相同，不同的是保险丝是靠电流的热效应工作，空气开关是利用电流的磁效应，故B错误．
C、三线插座正中间的插孔接地线，和三角插头的最长那只脚相接，确保带电体金属外壳接地，防止漏电事故，C正确为答案．
D、漏电保护器在漏电时会跳闸，切断电路起到保护作用，故D错误．
20、C
【详解】A．从图乙可以看到，电流从避雷针流向了大地，避雷针容易导电，那么制作避雷针的材料应该是导体，不是绝缘体，A错误；
B．电荷不能被创造，只能从一个物体转移到另一个物体，或者在同一个物体内部转移，B错误；
C．图乙中闪电发生时，负电荷流向是从云层指向避雷针，而把正电荷定向移动的方向规定为电流的方向，负电荷的流向和电流的方向是相反的，所以与避雷针相连的金属线中的电流方向是从避雷针指向云层，C正确；
D．高压发生器模拟云层放电时，云层失去的应该是电子，应该是带上正电，D错误。
21、D
【详解】如图电路，两灯泡并联，电压表测电压，电流表A测量L2的电流．
A．若L1短路，则L2、电源都同时被短路，两灯都不发光，故A不符合题意；
B．若L2短路，则L1、电源都同时被短路，两灯都不发光，故B不符合题意；
C．若L1断路，则L2发光，但电流表、电压表都会有示数，故C不符合题意．
D．若L2断路，只有L1发光，此时电流表无示数，但电压表有示数，故D符合题意；
故选D．
【点睛】
判断电路故障时，若不能直接找准电路的故障点，可以将选项中所描述的情况代入电路中进行逐个分析判断，则不难找出正确答案．
22、D
【详解】A.图中两个气门都关闭，活塞向下运动，因此是做功冲程；
B.图中进气门打开，排气门关闭，因此是吸气冲程；
C.图中进气门关闭，排气门打开，活塞向上运动，因此排气冲程；
D.图中两个气门都关闭，活塞向上运动，因此是压缩冲程．
23、B
【详解】电阻箱的示数为：210000100110412014．故B正确；故选B．
24、D
【详解】A．温度计中的液体是水银，当温度达到一定值时，温度计内水银上升，因为水银是导体，控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，起到报警作用，故A正确；
B．温度计是根据液体热胀冷缩的性质制成的，故B正确；
C．电磁继电器的实质就是一个由电磁铁控制电路通断的开关，故C正确；
D．电磁铁是运用电流的磁效应，而不是电流的热效应，故D错误。
故选D。
25、C
【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2。
【详解】AD．因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；
BC．由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确；故选C。
【考点定位】
欧姆定律的应用
26、A
【解析】图象的纵轴是路程，横轴是时间，所以这是一个路程﹣﹣时间图象；
由图象可知：甲通过的路程与时间成正比，乙静止不动，因此甲做匀速直线运动；乙处于静止状态，即甲、乙都受平衡力作用。
故A正确。
27、D
【详解】由于电压表的电阻很大，当它串联使用时，电路中的电流很小，故电流表的指针几乎不动，但电压表是有示数的，接近于电源电压．
28、C
【解析】煤的燃烧消耗煤的化学能和氧气放出大量的热和二氧化碳，而二氧化碳和热在一起并不能生成煤，这说明能量的转化是有方向性的、热量可以自发地从高温物体传递给低温物体，但却不能自发地由低温物体传递给高温物体，这说明能量的转移都是有方向性的，A选项说法正确，不符合题意；人类利用核能发电是因为人类已经可以控制裂变的反应速度，用核能来为我们服务，B说法正确，不符合题意；化石能源、核能在地球上资源有限，一旦使用短期不可再生，属于不可再生能源，水能使用后经自然界的循环还可以利用，水能属于可再生能源，C说法错误，符合题意；人类在耗用各种能源时，特别是化石能源，产生废气、废渣造成环境污染，就是清洁能源也是人类对能源的人为干涉，故对环境也会造成影响，D说法正确；答案选C．
29、D
【解析】A．固定电话的听筒把变化的电流变成声信号，故A错误。
B．电磁波传播的速度为光速，与频率大小无关，故B错误。
C．“北斗”导航系统是利用电磁波进行定位和导航的，故C错误。
D．手机是利用电磁波传递信号的，它既可以发射电磁波，又可以接收电磁波，故D正确。
故答案为D。
30、C
【解析】A. 钻木取火，是克服摩擦力做功，机械能转化为内能，属于做功改变物体的内能，故A不符合题意；
B. 下滑时臀部发热，是克服摩擦力做功，机械能转化为内能，属于做功改变物体的内能，故B不符合题意；
C. 暖手宝取暖，属于热传递改变物体的内能，故C符合题意；
D. 汽油机的做功冲程中，高温高压的燃气对活塞做功，燃气的内能减小，属于做功改变物体的内能，故D不符合题意．
故选C．
二、填空题（每空1分，共10题，20分）
31、电流表 减小 增大
【详解】[1]由图知，油量表串联在电路，所以它是一个电流表改装而成的；
[2][3]由图知，两电阻串联，当油箱内油面上升时，浮标上升，在杠杆作用下，滑动变阻器R2的滑片下移，滑动变阻器连入电路的阻值减小，电路中的总电阻减小，由可知，电路中的电流变大，即油量表的示数变大；由可知，R1两端的电压变大，因为串联电路中总电压等于各分电压之和，所以R2两端的电压变小，即电压表的示数变小。
32、4 不能 水平拉动物体A时做的有用功，必需要测出A受到的摩擦力
【详解】(1)[1]根据公式可知，提升物体A所做的功为
(2)[2][3]在水平拉动的过程中，有用功为克服摩擦力做的功，题目中没有给出摩擦力的大小，而机械效率的计算需要有用功，因此机械效率无法计算。
33、铁 电炉丝
【详解】容易导电的物体叫做导体，铁属于导体材料；超导体的电阻为0，而电炉就是利用电阻的发热来工作的，所以电炉丝不能用超导体．
34、比热容
【解析】大量增加水面面积，因为水的比热容比较大，在升高相同的温度时可以吸收更多的热量，在降低相同的温度时可以放出更多的热量，可以减小城市的昼夜温差，从而营造舒适的居住环境。
35、串 并
【详解】[1][2]家庭电路中，开关和开关控制的用电器之间是串联的，只有串联才能控制用电器。家庭电路中各个用电器互不影响，是并联的，所以空调和电灯之间是并联的。
36、0.4 540
【解析】由电路图可知，R1与R2并联，电流表测R2支路的电流，因为并联电路中各支路两端的电压相等，所以由可得：，即，
解得： ；
电流通过R2产生的热量：。
37、机械能 左 磁场方向 电动
【详解】[1]闭合开关后，支架上原先静止的导体ab向右运动，这表明通电导体在磁场中要受到力的作用，是将电能转化为机械能。
[2]通电导体在磁场中受力的方向与导体中电流的方向和磁场的方向有关，实验中，如果把蹄形磁体上下磁极调换一下，再闭合开关时，会观察到导体ab的运动方向改变，即向左运动。
[3]保证电流方向不变，只改变磁场的方向，导体ab的运动方向就改变，说明通电导体在磁场中受力的作用，力的方向与磁场方向有关。
[4]通电导体在磁场中受到力的作用，将电能转化为机械能，电动机就是利用这个原理制成的。
38、甲 短路 过大 大地
【详解】用测电笔来辨别火线与零线时，笔尖接触要检测的导线，手指应接触笔尾金属体，故甲正确；家用电器之间是并联时，各家用电器都正常工作，并且互不影响；电流过大会导致空气开关“跳闸”，电流过大的原因有：①电热水壶插头内部发生短路；②接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大．使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．
39、0.6 5.45
【详解】[1]它正常工作30min消耗的电能为

[2]根据 得用电器正常工作时的电流约为
40、1 10 1080
【解析】由图可知，开关闭合后，灯泡L与定值电阻R0串联，电压表测R0两端电压．
第一空．电压表的示数为6V，则电流表的示数为：
I===1A．
第二空．灯泡标有标有“6V 9W”，表示灯泡的额定电压为6V，额定功率为9W，则其电阻为：
RL===4Ω，
因此时电路中电流为1A，则次两端电压为：
UL= IRL=1A×4Ω=4V，
根据串联电路电压关系，电源电压为：
U=UR0=+UL=6V+4V=10V．
第三空．根据焦耳定律，工作3min定值电阻R0产生的热量为：
Q=I2R0t=（1A）2×6Ω×180s=1080J．
三、实验题（每空1分，共2题，15分）
41、不能 电压表正负极接反了 一组实验数据得出结论带有偶然性 更换不同规格的灯泡进行多次实验
【详解】(1)[1][2]测出L1两端的电压时，A与电压表的正接线柱相连；小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，则会造成电流从负接线柱流入了，即电压表的正负接线柱接反了，故不能测出L2两端电压；
(2)[3][4]本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律，故应更换不同规格的灯泡进行多次实验。
42、 B 灯泡的实际功率太小 0.22 0.7 55 保持的滑片位置不动
【详解】(1)[1]该实验中小灯泡与滑动变阻器串联，电压表测量小灯泡电阻，应与小灯泡并联。
(2)[2]闭合开关前，应将滑片移到最大阻值处，即B端。
[3]第一次试验中，小灯泡两端的电压过小，其实际功率太小，所以不亮。
[4]几次试验的电流数据均没有超过0.6A，所以量程为0～0.6A，指针位置为一大格加一小格，示数为0.22A。
[5]小灯泡正常发光时的功率即为额定功率，即
[6]滑动变阻器与小灯泡串联，串联分压，由第一组实验数据可知，此时小灯泡电压为0.5V，电流为0.1A，则小灯泡此时的电阻为
串联电路中用电器电压之和等于电源电压，故滑动变阻器两端的电压为
由串联电路中电压分配规律可得
解得滑动变阻器最大值至少为55Ω。
(3)[7]第③步里，R2的阻值等于灯泡正常发光的阻值，所以此时应该保持R2滑片位置不变。以达到代替灯泡正常发光时的阻值。
[8]只闭合开关S2，保持R2滑片位置不变，将R1滑片移到最左端，电流表的示数为I1，此时R1连入电路的阻值为零，电源电压为
再将R1的滑片移到最右端，电流表的示数为I2，此时电源电压为
联立解得
所以小灯泡的额定功率为
四、计算题（每题10分，共2题，20分）
43、（1）0.5A（2）4Ω（3）0.75W
【详解】（1）．小灯泡标有“6V 3W”字样，说明灯泡的额定电压是6V，额定功率是3W，由P=UI知道，灯泡的额定电流是：
，
由欧姆定律，灯泡的电阻是：
；
（2）．根据题意知道，灯泡正常工作时电路中的电流是：
I=IL=0.5A，
由串联电路的分压特点知道，此时滑动变阻器两端的电压是：
U滑=U总-U=8V-6V=2V，
此时滑动变阻器R接入电路的阻值是：
；
（3）．当电压表示数为3V时，即灯泡两端的实际电压是3V，此时灯泡的实际功率是：
．
44、 (1) 0.6A；(2) 4V。
【解析】由电路图知两电阻串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流。
(1)将滑动变阻器R的滑片移至最左端时，滑动变阻器的电阻为0，电路只有电阻R1工作，
此时电路的电流为：
；
(2)将滑动变阻器R的滑片移至最右端时，滑动变阻器的最大电阻与定值电阻R1串联，因为R消耗的电功率是R1消耗电功率的2倍，即，因为串联电路电路处处相等，所以，即，因为串联电路总电压等于个用电器电压之和，所以
，
即
，
所以U1=2V，
，
即此时电压表的示数为4V。
答：(1)将滑动变阻器R的滑片移至最左端时，电流表的示数为0.6A；
(2)将滑动变阻器R的滑片移至最右端时，R消耗的电功率是R1消耗电功率的2倍，此时电压表的示数为4V。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
实验次数
电压
电流
小灯泡亮度
1
0.5
0.10
不亮
2
1.5
偏亮
3
2.5
0.28
正常
4
2.8
0.30
更亮
