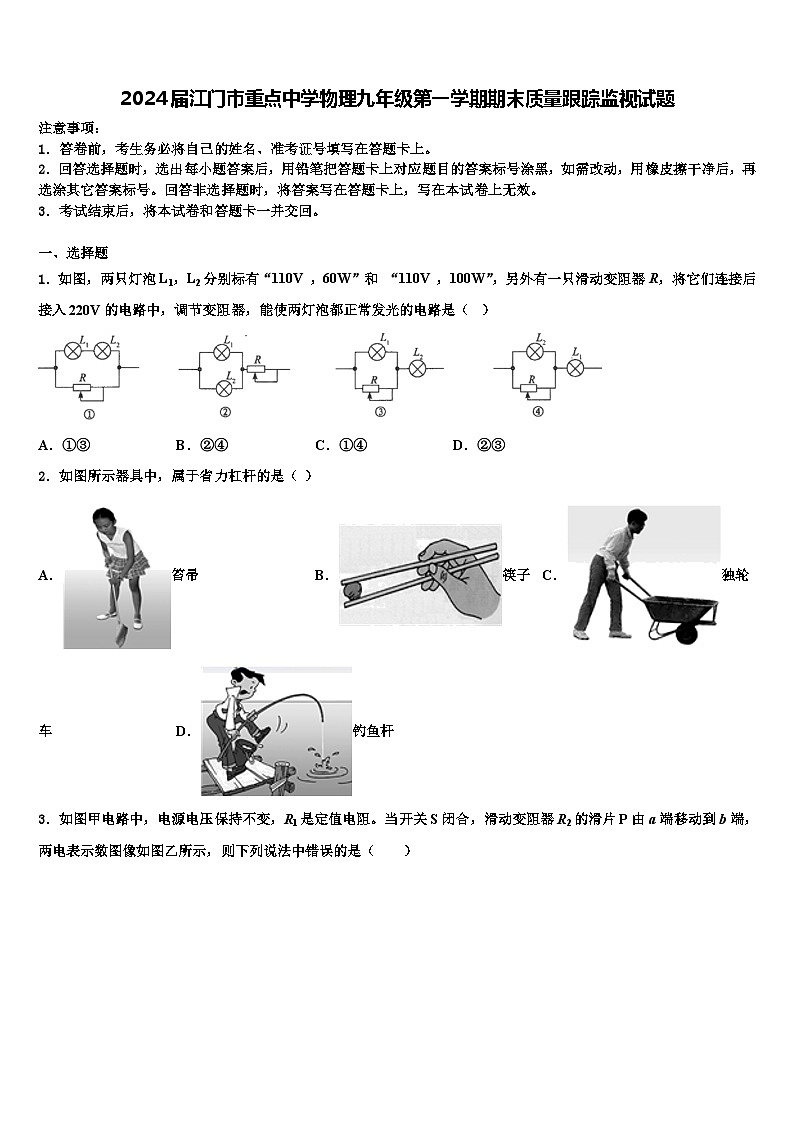

2024届江门市重点中学物理九年级第一学期期末质量跟踪监视试题含解析

这是一份2024届江门市重点中学物理九年级第一学期期末质量跟踪监视试题含解析，共18页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题
1．如图，两只灯泡L1，L2分别标有“110V ，60W”和 “110V ，100W”，另外有一只滑动变阻器R，将它们连接后接入220V的电路中，调节变阻器，能使两灯泡都正常发光的电路是（ ）
A．①③B．②④C．①④D．②③
2．如图所示器具中，属于省力杠杆的是（ ）
A．笞帚B．筷子C．独轮车D．钓鱼杆

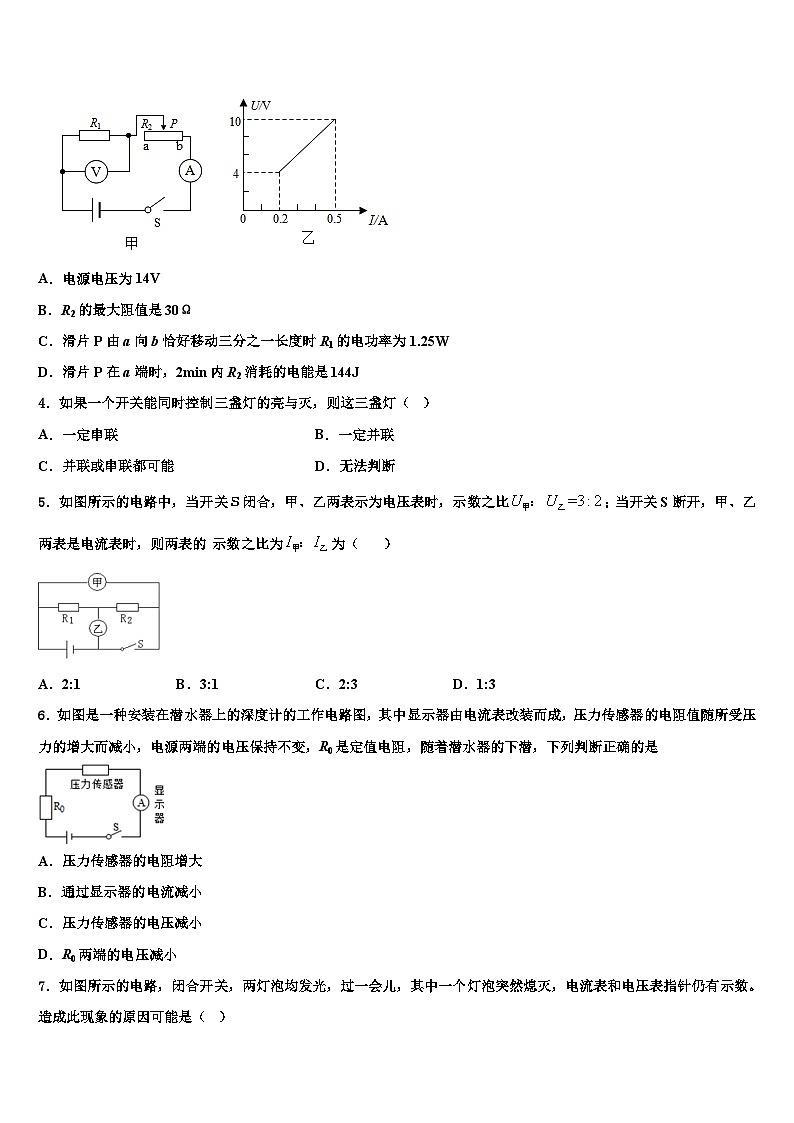

3．如图甲电路中，电源电压保持不变，R1是定值电阻。当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数图像如图乙所示，则下列说法中错误的是（ ）
A．电源电压为14V
B．R2的最大阻值是30Ω
C．滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25W
D．滑片P在a端时，2min内R2消耗的电能是144J
4．如果一个开关能同时控制三盏灯的亮与灭，则这三盏灯（ ）
A．一定串联B．一定并联
C．并联或串联都可能D．无法判断
5．如图所示的电路中，当开关Ｓ闭合，甲、乙两表示为电压表时，示数之比；当开关S断开，甲、乙两表是电流表时，则两表的 示数之比为为（ ）
A．2:1B．3:1C．2:3D．1:3
6．如图是一种安装在潜水器上的深度计的工作电路图，其中显示器由电流表改装而成，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻，随着潜水器的下潜，下列判断正确的是
A．压力传感器的电阻增大
B．通过显示器的电流减小
C．压力传感器的电压减小
D．R0两端的电压减小
7．如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数。造成此现象的原因可能是（ ）
A．L1灯泡断路
B．开关S2短路
C．L1灯泡被短接
D．L2灯泡被短接
8．某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座时，空气开关跳闸，室内电灯全部熄灭，其原因可能是（ ）
A．台灯插头短路B．台灯内灯泡开路
C．插座原已短路D．台灯的功率过大
9．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
从电路的组成来看，上述故障现象的原因可以概括成
A．开路B．短路C．通路D．开路或短路
10．如图所示的电路，将A、B两端接入10V电源，电压表示数为4V；拆去A、B两端电源，再将C、D两端接入20V 电源，电压表示数为12V，则R1∶R3的值为（ ）
A．3∶2B．1∶1C．9∶4D．4∶9
11．下列图中与电有关的操作中正确的是
A．B．C．D．
12．如图所示是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。两个密闭容器中的电阻一样大，在其中右侧容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化。实验现象表明（ ）
A．在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多
B．在电阻相同、通过电阻的电流相同的情况下，电流通过一个电阻的时间越大，这个电阻产生的热量越少
C．在通过电阻的电流和时间都相同的情况下，电阻越大，这个电阻产生的热量越少
D．在通过电阻的电流和时间都相同的情况下，电阻越小，这个电阻产生的热量越多
二、填空题
13．建筑及装修工程中经常需要用钻孔机（如图），钻孔时钻头与墙壁摩擦后变热，这是通过______的方式使钻头的内能增加了。在钻孔过程中不断地往钻头上注水，这是利用了水的______较大，能吸收更多的热量，来降低钻头的温度，避免钻头烧坏。
14．在如图所示的实验中，用酒精灯给试管加热，试管内水的温度逐渐升高直至沸腾。水沸腾后，橡胶塞从试管口飞出，试管口附近有“白气”产生。酒精燃烧的过程，是化学能转化为内能的过程；活塞飞出的过程，是通过_______方式使内能转化为机械能的过程。
15．焦耳定律：电流通过导体产生的热量跟__________成正比，跟导体的___________成正比，跟通电时间成正比。
16．酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。电磁铁的工作原理是电流的______效应，该现象最早是由丹麦物理学家奥斯特发现的。该装置通电后，电磁铁上端为______（选填“N”或“S”）极。
三、实验题
17．（8分）小亮利用如图甲所示的电路“探究电流跟电阻的关系”，电源电压4.5V，五个定值电阻的阻值分别是5、10Ω、15Ω、20Ω和25Ω，滑动变阻器标有“50Ω1A”字样。
(1)请你找出接错的那一根导线，在这根导线上打“×”，并画出正确的连接位置。
（________）
(2)正确连接电路后闭合开关，移动滑动变阻器滑片P，电流表有示数，电压表无示数，则故障可能是_____（写出一种即可）。
(3)小亮排除故障后再次闭合开关，移动滑动变阻器滑片P的同时，眼睛应注视_____。
A．电压表示数 B．电流表示数 C．滑动变阻器滑片
(4)实验中小亮多次改变R的阻值，调节滑动变阻器滑片P，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的图象。由图象可以得出结论：_____。
(5)结合图象乙，小亮同学在五次实验中滑动变阻器接入电路的阻值范围是_____Ω。
(6)由于实验器材中有多组电源可以选择，小亮想如果五个定值电阻不变，控制电压表示数与刚才一样，为了能够顺利完成这五次实验，那么小亮应选择最大电压值不超过_____V的电源。
18．（8分）某小组同学在交流复习方法时，小明展示了用对比法整理两个电学实验的表格，如下表所示：
小红和小华各自提出了学习借鉴后的想法：
(1)小红认为可以将实验器材与测量的物理量相同、但实验目的不同的实验进行对比，提高对易混淆实验的辨析能力，比如将实验“探究物质质量与体积的关系”与实验____________对比。
(2)小华认为也可以将探究过程类似、运用的科学方法相同的实验进行对比，提高对探究过程的认识，比如将实验“探究物质质量与体积的关系”与实验____________对比。
19．（8分）在测定额定电压是2.5V的小灯泡的额定功率实验中。
（1）用笔画线代替导线，将图1甲的电路连接完整_____；
（2）连接电路时，开关S应当处于______状态，闭合开关前，滑动变阻器的滑片P应置于____________端（选填“A”或“B”）；
（3）正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表的示数接近电源电压且几乎不变。若电路只有一处故障，可判断该故障是________；
（4）排除故障后，闭合开关，移动滑片P到某一点时，电压表示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向______端移动（选填“A”或“B”），使电压表的示数为_____V，这时电流表的示数如图1乙所示，则电流表的示数为_____A，小灯泡的额定功率为_________W。
（5）完成上述实验后，利用电流表和已知阻值为15Ω的定值电阻，根据图2实验电路图也能测出额定电压为1.5V小灯泡的额定功率。请将下列相关步骤补充完整：
①闭合开关S、S1，断开S2，调节滑动变阻器，使电流表示数_____A，此时小灯泡正常发光；
②闭合开关S、S2，断开S1，保持滑动变阻器滑片位置不变，读出此时电流表的示数为0.3A；
③测得小灯泡的额定电功率P额=______W。
四、作图题
20．（8分）如图所示，请根据图中标出的电流方向，从电池、电流表、电压表三个元件中选出两个元件填入电路的空缺处，使灯泡L1和L2串联且都能发光．
（_____）
21．（8分）请按安全用电的原则，将如图所示家庭电路中各电器元件正确连入电路中．
五、计算题
22．（10分）空气质量指数是环境监测的重要指标，下表中的空气质量等级是按照空气质量指数A划分的。某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图所示。已知电源电压为18V且保持不变，电压表量程为0～15V，定值电阻R0的阻值为80Ω，气敏电阻R的阻值与A的关系为 。
(1)通过计算，判断电压表示数为6V时对应的空气质量等级；
(2)更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A=400，则更换后的定值电阻R´0的阻值应为多大？
23．（12分）小红同学新买了一个三角牌电吹风，在使用时，发现电吹风既可以吹热风，又可以吹冷风。根据这个现象她断定：在电吹风中有电风扇和发热的电热丝，并认为电动机和电热丝是并联的。甲、乙两图是她根据现象分析画出的两个电路图。

小红查看电吹风的主要技术参数如丙图所示，则：
(1)你认为甲、乙两个电路，________图更符合实际情况。吹冷风时的电流是多少_____？
(2)吹热风时，10min内电流通过电热丝R产生的热量是多少_____？
(3)小红家的电能表如丁图所示，当小红家其它用电器都关闭，只有电吹风正常工作且吹热风时，在15min内电能表上脉冲指示灯闪烁的次数是多少______？
参考答案
一、选择题
1、D
【详解】由两灯泡的铭牌知道，两灯泡的额定电压相等，且L1 的额定功率小于L2的额定功率，由知道， L1 的电阻大于L2 的电阻；
①由电路图知道，L1与L2 串联后再与R并联，根据串联电路的分压特点知道，两灯泡的电阻不同，分得的电压不同，即均不可能为110V，所以，两灯泡不可能都正常发光，故①不符合题意；
②由电路图知道，L1与L2并联后再与R串联，调节滑片的位置，使R的阻值等于L1与L2并联后的总电阻，由串联电路的分压特点知道，两灯泡两端的电压可以达到110V，能同时正常发光，故②符合题意；
③由电路图知道，L1与R并联后再与L2串联，由并联电路中的总电阻小于任何一个分电阻知道，调节滑片的位置可以使L1与R并联后的总电阻等于L2的电阻，由串联电路的分压特点知道，并联部分（L1）两端的电压可以等于L2两端的电压，均为110V，使两灯泡可能都正常发光，故③符合题意；
④由电路图知道，L2 与R并联后再与L1串联，由并联电路中的总电阻小于任何一个分电阻知道，L2与R并联后的总电阻小于L1 的电阻，由串联电路的分压特点知道，并联部分（L2）两端的电压小于L1两端的电压，即两灯泡两端的电压不可能为110V，不可能都正常发光，故④不符合题意；
综上所述，D符合题意。
2、C
【详解】杠杆由动力臂与阻力臂的大小关系可以分为：费力杠杆、省力杠杆和等臂杠杆。A中的支点在右手位置，动力臂小于阻力臂的杠杆属于费力杠杆；B图中筷子的支点在粗端的末端，动力臂小于阻力臂属于费力杠杆；C图中只独轮车的支点在轮子与地面的接触点，动力臂大于阻力臂属于省力杠杆；D图中的钓鱼杆的支点在右手位置，动力臂小于阻力臂属于费力杠杆。
故选C。
3、A
【解析】A．由图甲知，当滑片在b端时，滑动变阻器接入电路中的电阻为0Ω，电路为R的简单电路，电路中的电阻最小，电流最大，由图象乙知电源的电压：

此时电路中的电流：I=0.5A，根据欧姆定律可得R1的阻值：

故错误；
B．当滑片位于a端时，滑动变阻器接入电路中的电阻最大，电压表的示数最小，电路中的电流最小，由图象知，此时U′1=4V，电路中电流I′=0.2A，由串联电路特点和欧姆定律可得，R2的最大阻值：
故正确；
C．P由a向b恰好移动三分之一长度时，则R2的 接入电路中，此时电路中电流：

所以R1的电功率：

故正确；
D．P在a端时，由B项解答可知电路中电流I′=0.2A，此时U′1=4V，则2分钟内R2消耗的电能：

故正确。
故选A。
4、C
【详解】在串联电路中，开关控制整个电路；在并联电路中，若干路上的开关可以控制整个电路，所以，一个开关能同时控制三盏灯的亮与灭，三盏灯的连接方式既可能是并联，也可能是串联，故选C。
5、D
【详解】当开关S闭合，甲、乙两表示为电压表时，电路为串联电路，所以
解得
当开关S断开，甲、乙两表是电流表时，电路为并联电路，所以
故选D。
6、C
【详解】A．由电路图可知，两电阻串联，电流表显示器串联在电路中，由p=ρgh可知，在潜水器下潜过程中，压力传感器受到的压强增大，由F=pS可知，压力传感器受到的压力增大，则其电阻减小，故A错误；
B．压力传感器的电阻减小，由电阻的串联可知电路的总电阻减小，由I=可知，电路中的电流增大，即通过显示器的电流增大，故B错误；
CD．由U=IR可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，传感器两端的电压减小，故C正确，D错误。
7、A
【详解】分析电路可知，这是一个并联电路，电流表测干路总电流，电压表测电源电压。
A．若L1灯泡断路，L2灯中仍有电流通过，所以电流表和电压表均有示数，故A符合题意；
B．若开关S2短路，L1和L2均发光，故B不符合题意；
C．若L1灯泡被短接，那L2也被短接，两个灯泡均不发光，故C不符合题意；
D．若L2灯泡被短接，那L1也被短接，两个灯泡均不发光，故D不符合题意。
故选A。
8、A
【详解】AD．原来室内的电灯正常发光，当把台灯的插头插入插座时（台灯的开关断开），室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是电流过大，由于台灯的功率不大，可能是台灯的插头处有短路，故A符合题意、D不符合题意；
B．由于台灯的开关断开，则台灯内灯泡开路不影响电路，故B不符合题意；
C．插座处原来就有短路，不会在插入台灯后才会使熔丝熔断，故C不符合题意。
故选A。
9、A
【解析】试题分析：灯泡的灯丝断了、灯头内的电线断了、灯头、开关等处的接线松了，都会造成电路不通，均为断路，故选A．
考点：家庭电路的故障分析
10、C
【详解】当将A、B两端接入10V电源，电压表示数为4V，即R2两端的电压是4V，根据串联电路电压规律可知，R1两端的电压是
根据串联电路电流规律可知
可得；拆去A、B两端电源，再将C、D两端接入20V 电源，电压表示数为12V，即R2两端的电压是12 V，可知R3两端的电压是
可知
可得；那么
故选C。
11、C
【解析】A.水容易导电，可能会触电,故A做法错误.；
B.靠近高压线会触电，故B做法错误；
C．使用测电笔时，手要接触笔尾的金属体，故C正确；
D．人体不同部位分别接触火线和零线会触电，故D 做法错误．
故选C．
12、A
【详解】从图中可以看到，容器内的电阻阻值大小相同，同时通电，同时断电，只是流过容器内的电阻电流大小不同，左边容器的电流大于右边容器的电流，U形管左边的液面高于右边的，这说明了在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。
故选A。
二、填空题
13、做功 比热容
【详解】[1]钻孔时钻头与墙壁摩擦后变热是由于克服摩擦力做功，而使钻头内能增加的。
[2]水的比热容较大，常用作冷却剂，钻头注水用来降温，保护钻头。
14、做功
【详解】由题意可知，给试管加热，试管内水的温度升高，内能增加，活塞飞出的过程是试管内气体膨胀推动活塞，对活塞做功，将内能转化为机械能。
15、电流的平方 电阻
【详解】[1][2]英国物理学家焦耳做了大量的实验，在1840年最先精确地确定了影响电热的相关因素，总结出了著名的焦耳定律。该定律具体表述为：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。
16、磁 N
【详解】[1][2]电磁铁的工作原理是电流的磁效应，该现象最早是奥斯特发现的。由图看出，电流从电磁铁上端流入，依据安培定则，四指顺着电流方向，大拇指应向上，所以上端为N极。
三、实验题
17、 电阻（或电压表）短路 A 电压一定时，电流与电阻成反比 4~20 7.5
【分析】本题考查探究电流跟电阻的关系，应用控制变量法，欧姆定律和串联分压规律分析求解。
【详解】(1)[1]由图甲可知该电路中电阻R被短路，电流不经过电阻R，电阻R要串联接入电路，并让电压表测量电阻两端电压，修改电路图如下：
(2)[2]电流表有示数，说明有电流经过，不可能是断路，电压表无示数，说明没有电流经过电压表，所以故障可能是电压表短路或电阻短路。
(3)[3]在“探究电流跟电阻的关系”实验中要控制电压不变，所以在移动滑动变阻器滑片P的同时，眼睛应注视电压表示数，使电压表示数不变。
(4)[4]由图像可知电压一定时电流与电阻的乘积是定值，所绘函数图像为反比例函数图像，故由图像可以得出结论：电压一定时，电流与电阻成反比。
(5)[5]由图像乙可知实验过程中控制电阻两端电压为
U=IR=0.5A×5Ω=2.5V
2.5V不变，则滑动变阻器两端电压为
串联分压规律可知，当接入电阻最小时，滑动变阻器接入电阻也最小，此时，
则
可知滑动变阻器接入最小电阻为
当接入电阻最大时，滑动变阻器接入电阻也最大，则
可知滑动变阻器最大电阻为
所以，滑动变阻器接入电路的阻值范围是4~20Ω。
[6]由题可知，要五个定值电阻不变，控制电压表示数为2.5V不变，要能够顺利完成这五次实验，当接入25Ω电阻，滑动变阻器电阻接入电阻最大50Ω，由串联分压规律可知，最大的电源电压需满足关系为
可知
电源电压为7.5V时，接入5Ω电阻，则滑动变阻器接入电阻为10Ω，通过电路中的最大电流为
小于电流表的量程，所以小亮应选择电压值不超过7.5V的电源。
18、测定物质的密度 探究导体中电流与电压关系
【分析】(1)“探究物质的质量与体积的关系”和“测定物质的密度”两个实验，都需要在实验中测量物体的质量和体积，即测量的物理量相同，但前一实验是为了通过分析得出质量与体积之间的变化关系，而后一实验则是要获得具体的密度大小，因此，实验目的不同；
(2)在研究物理问题时，某一物理量往往受几个不同物理量的影响，为了确定各个不同物理量之间的关系，就需要控制某些量，使其固定不变，改变某一个量，看所研究的物理量与该物理量之间的关系；采用的是控制变量法。
【详解】(1)[1]“探究物质的质量与体积的关系”实验中，需要测量的量是物体的质量与体积，实验的目的是通过对质量与体积的测量找出二者之间的定性的关系；
“测定物质的密度”实验中，需要测量的量也是物体的质量与体积，实验的目的是通过对质量与体积的测量，最终计算密度的大小。因此，两实验相比，其实验目的不同，但测量的物理量相同；
(2)[2]物质质量与密度和体积都有关系，研究质量与体积的关系时，需要保持物质密度一定，采用的是控制变量法；
电流与导体两端电压和导体的电阻都有关系，研究电流与电压的关系时，需要保持电阻一定，采用的是控制变量法。
【点睛】
本题重点考察物理学方法，要求学生对于初中所学的物理实验一定要熟悉，知识面广、综合性强。
19、 断开 A 灯泡断路 B 2.5 0.24 0.6 0.1 0.3
【详解】(1)[1]灯的额定电压为2.5V＜3V，故电压表选用小量程与灯并联，如下图所示：
(2)[2]连接电路时，为了避免连线错误而烧坏电路元件，开关S应当处于断开状态。
[3]闭合开关前，为了保护电路，滑动变阻器的滑片P应置于阻值最大处，即置于A端。
(3)[4]正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，说明可能电路断路，电压表的示数接近电源电压且几乎不变，说明与电压表并联部分断路，即灯泡断路。
(4)[5][6]灯在额定电压下正常发光，图中电压选用小量程，示数为2.2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B端移动，直到电压表示数为额定电压2.5V。
[7]由图乙所示，电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A。
[8]小灯泡的额定功率为
P=UI=2.5V×0.24A=0.6W
额定功率为0.6W。
(5)[9][10]实验步骤：
①闭合开关S、S1，断开S2，调节滑动变阻器，使电流表示数为

此时小灯泡正常发光。
②闭合开关S、S2，断开S1，保持滑动变阻器滑片位置不变，读出此时电流表的示数为0.3A。
③在②中，电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律，灯的额定电流
IL=0.3A-0.1A=0.2A
测得小灯泡的额定电功率
P额=U额IL═1.5V×0.2A=0.3W
小灯泡的额定电功率为0.3W。
四、作图题
20、
【详解】已知需要两只灯泡串联，所以只有一个通路．由电路图知，经过灯泡L1的电流必须经过L2，所以左侧应接入电源且下端为正极；为避免灯泡L2短路，右侧必须接入电压表．
如图所示：
21、．
【解析】开关和电灯的接法是：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接在灯泡的螺旋套上．
三孔插座的接法是：上孔接地线；左孔接零线；右孔接火线，如图：
【点睛】
本题考查的是家庭电路的连接，需要熟练掌握家庭电路中灯泡、开关、三孔插座、两孔插座、电能表、保险丝的接法．
五、计算题
22、 (1)优；(2) 75
【详解】(1)由电路图可知，R0与R串联，电压表测R0两端的电压。因串联电路中各处的电流相等，所以，当电压表示数为6V时，电路中的电流
I===0.075A
因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压
UR=U−U0=18V−6V=12V
则此时气敏电阻的阻值
R===160
此时的空气质量指数
A==37.5
由0< 37.5300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染
三角牌电吹风
ZJQF003
额定电压
220V
频率
50Hz
吹热风时功率
880W
吹冷风时功率
110W
