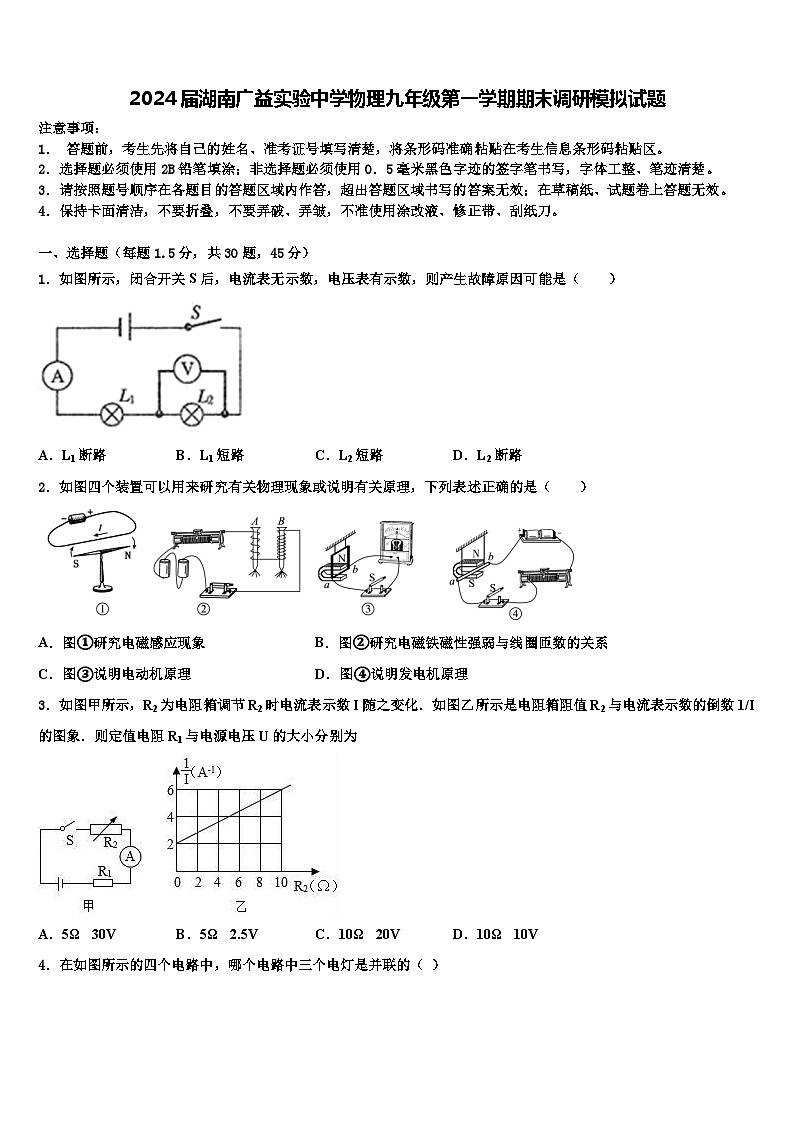

2024届湖南广益实验中学物理九年级第一学期期末调研模拟试题含解析

这是一份2024届湖南广益实验中学物理九年级第一学期期末调研模拟试题含解析，共22页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，闭合开关S后，电流表无示数，电压表有示数，则产生故障原因可能是（ ）
A．L1断路B．L1短路C．L2短路D．L2断路
2．如图四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（ ）
A．图①研究电磁感应现象B．图②研究电磁铁磁性强弱与线圈匝数的关系
C．图③说明电动机原理D．图④说明发电机原理
3．如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化．如图乙所示是电阻箱阻值R2与电流表示数的倒数1/I的图象．则定值电阻R1与电源电压U的大小分别为
A．5Ω 30VB．5Ω 2.5VC．10Ω 20VD．10Ω 10V

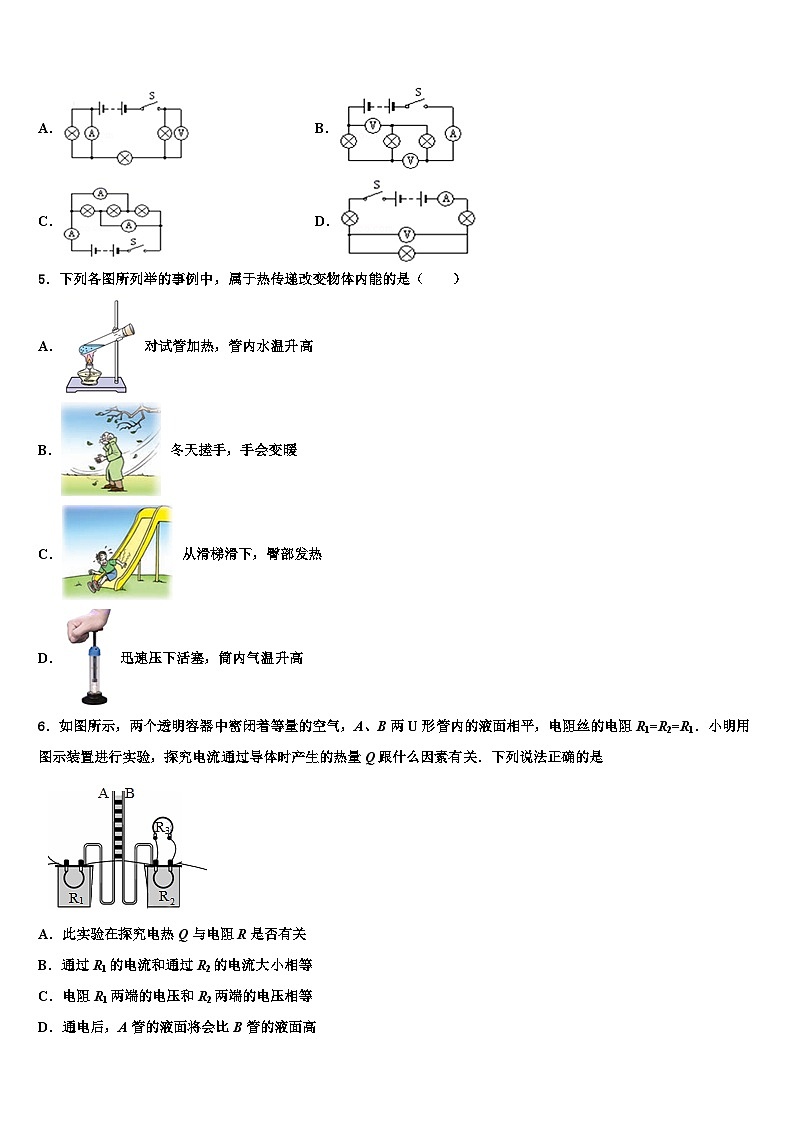

4．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）
A．B．
C．D．
5．下列各图所列举的事例中，属于热传递改变物体内能的是（ ）
A． 对试管加热，管内水温升高
B． 冬天搓手，手会变暖
C． 从滑梯滑下，臀部发热
D． 迅速压下活塞，筒内气温升高
6．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R1．小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关．下列说法正确的是
A．此实验在探究电热Q与电阻R是否有关
B．通过R1的电流和通过R2的电流大小相等
C．电阻R1两端的电压和R2两端的电压相等
D．通电后，A管的液面将会比B管的液面高

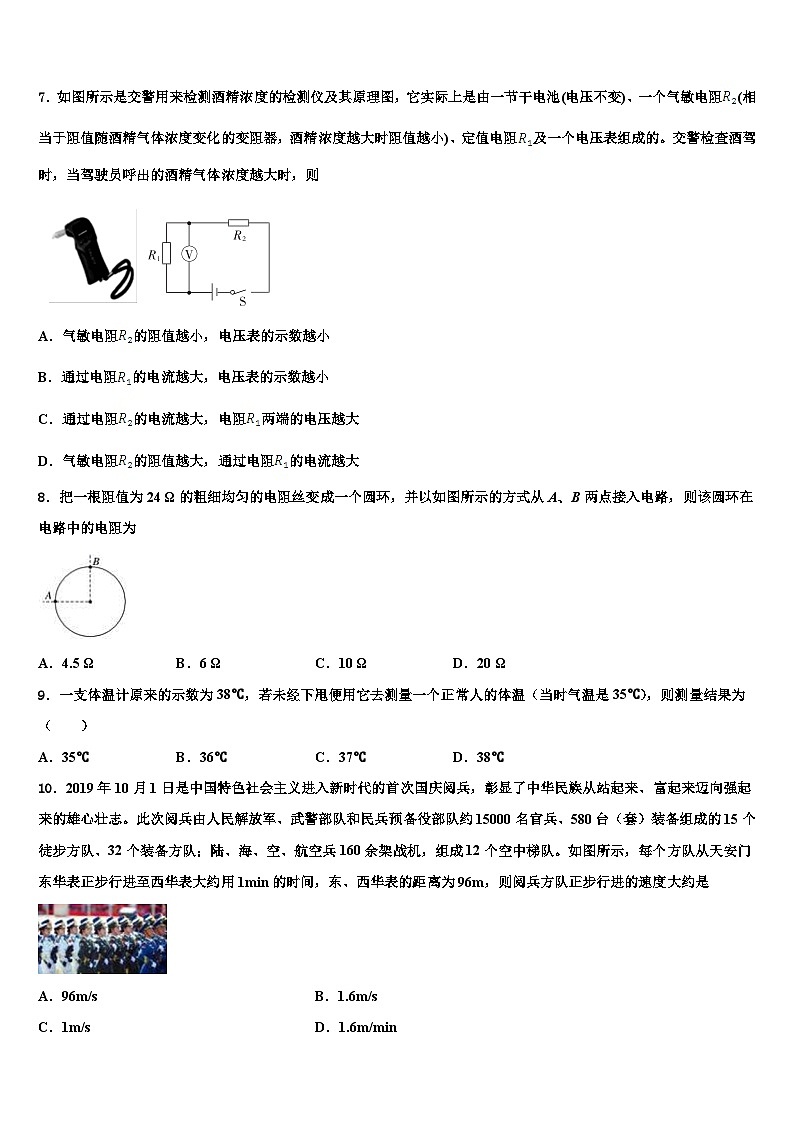

7．如图所示是交警用来检测酒精浓度的检测仪及其原理图，它实际上是由一节干电池(电压不变)、一个气敏电阻(相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大时阻值越小)、定值电阻及一个电压表组成的。交警检查酒驾时，当驾驶员呼出的酒精气体浓度越大时，则
A．气敏电阻的阻值越小，电压表的示数越小
B．通过电阻的电流越大，电压表的示数越小
C．通过电阻的电流越大，电阻两端的电压越大
D．气敏电阻的阻值越大，通过电阻的电流越大
8．把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为
A．4.5 ΩB．6 ΩC．10 ΩD．20 Ω
9．一支体温计原来的示数为38℃，若未经下甩便用它去测量一个正常人的体温（当时气温是35℃），则测量结果为（ ）
A．35℃B．36℃C．37℃D．38℃
10．2019年10月1日是中国特色社会主义进入新时代的首次国庆阅兵，彰显了中华民族从站起来、富起来迈向强起来的雄心壮志。此次阅兵由人民解放军、武警部队和民兵预备役部队约15000名官兵、580台（套）装备组成的15个徒步方队、32个装备方队；陆、海、空、航空兵160余架战机，组成12个空中梯队。如图所示，每个方队从天安门东华表正步行进至西华表大约用1min的时间，东、西华表的距离为96m，则阅兵方队正步行进的速度大约是
A．96m/sB．1.6m/s
C．1m/sD．1.6m/min
11．某家庭电路中，已有两盏灯正常发光，如果再使用一个电熨斗，则该电路的
A．总电流变小B．总电压变小C．总电阻变小D．总功率变小
12．如图所示的工具中，在使用时属于费力杠杆的是
A．羊角锤B．核桃夹子
C．撬棒D．食品夹子
13．中考体检时用到了身高测量仪。小明为其设计了如图所示的四个电路，其中能够实现测量时，身高越高、电压表示数越大的电路是（ ）
A．B．
C．D．
14．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是
A．若把它们并联在4V电路中，乙灯正常发光
B．若把它们并联在4V电路中，甲灯比乙灯亮
C．若把它们串联在10V电路中，两灯都可以正常发光
D．若把它们串联在10V电路中，甲灯比乙灯亮
15．关于欧姆定律表达式的几种理解，下列说法中正确的是
A．由可得，表示当导体两端电压增大时，导体电阻增大
B．由可得，表示当通过导体的电流减小时，导体电阻增大
C．表示导体两端电压增大时，通过导体的电流也一定增大
D．表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比
16．电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（ ）
A．通过导线的电流小于通过电阻丝的电流
B．导线的绝缘皮隔热
C．导线散热比电阻丝快
D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少
17．下列关于热现象、能量及其转化的说法中，正确的是( )
A．燃料的热值与燃料的种类和质量有关
B．0℃的冰熔化成0℃的水，温度不变，内能不变
C．物体温度越高，含有的热量越多
D．钻木取火的过程，是将机械能转化为内能的过程
18．已知水的比热容比煤油的大，用相同的两个试管分别装上质量相同的煤油和水，用相同热源同时对两试管加热，下列各图中能正确反映该实验情况的图象是（ ）
A．B．
C．D．
19．智能手机在生活中应用越来越频繁，当手机“电量”所剩无几时，我们可以采用“省电模式”来延长使用时间，这是通过哪种方式实现的（ ）
A．降低散热能力B．增加电池电压
C．给电池充电D．减小电功率
20．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小。闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（ ）
A．B．C．D．
21．下列关于四冲程内燃机的说法中正确的是
A．一个工作循环对外做功一次B．汽油机在吸气冲程中吸入气缸的是空气
C．压缩冲程中将内能转化为机械能D．热机效率越高，所做的有用功就越多
22．中华诗词蕴含着丰富的物理知识，以下诗词中关于物态变化分析正确的是（ ）
A．“露似真珠月似弓”，露的形成是汽化现象
B．“斜月沉沉藏海雾”，雾的形成是液化现象
C．“霜叶红于二月花”，霜的形成是凝固现象
D．“已是悬崖百丈冰”，冰的形成是凝华现象
23．某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图符合要求的是（ ）
A．B．
C．D．
24．如图所示，要使灯泡L1和L2组成并联电路，则应该闭合的开关是（ ）
A．只闭合S2B．只闭合S3
C．同时闭合S1和S2D．同时闭合S1和S3
25．如图所示的四种用电器中，主要利用电流热效应工作的是
A．电饼铛B．计算器
C．电视机D． 蓝牙音箱
26．小海设计了一种输液提示器，护士能在值班室通过电压表的示数和灯泡的亮暗观察到药液量的情况，当电压表示数减小时，表明袋中药液量减少，则下列符合要求的电路图是
A．B．C．D．
27．下列说法中，正确的是（ ）
A．灯丝、碳棒、发光二极管（LED）都由导体制成
B．给手机充电时，手机的电池相当于电源
C．闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极
D．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
28．下列现象与水的比热容较大无关的是（ ）
A．海边的昼夜温差较小
B．空调房间放盆水增大湿度
C．暖气设备用热水供暖
D．用水冷却汽车发动机
29．将一根电阻丝剪去一半后，其电阻
A．变大 B．变小 C．不变 D．无法判断
30．从图中的长方形金属薄板abcd中剪出一块金属条，让电流沿着金属条的“长”方向流过，下列哪种剪法得到的金属板条电阻最大（ ）
A．剪出abfe
B．剪出efcd
C．保留整块金属板
D．剪出阴影部分的细金属条
二、填空题（每空1分，共10题，20分）
31．一节干电池的电压是______V，我国家庭电路的电压是_______U。
32．丹麦物理学家_____发现了电流的磁效应，生产生活中的_____（选填“电磁起重机”“电动机或“电饭煲）就是利用这个原理工作的．
33．燃料在燃烧过程中将燃料的化学能转化为______能，由于液态氢的______选填“热值”或“比热容”大，发射火箭时常用液态氢作燃料。
34．如图所示是汽油机工作过程中的_______冲程，此冲程的能量转化是_____________。
35．如图所示，小明家的电路中的同一个插排上连接了多个大功率用电器，这此用电器同时工作，一会儿小明家的保险丝就被烧断了。这是因为用电器的总功率过大，导致电路中的电流过大，因电流的______效应而将保险丝熔断。制作保险丝的材料应该具有较______ (选填“低”或“高”)的熔点。
36．发电机是利用_____现象制成的，它是把_____能转化为电能的装置。
37．如图所示为某反恐小组正在拆除的定时爆炸装置的电路图，为使爆炸装置停止工作，应剪断导线___(a/b)．拆除前起爆器上_____（有／没有）电流通过，拆除后起爆器上______（有／没有）电流通过．
38． “珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必须把用电器的开关装在_______线上；当发现家用电器或电线失火时，必须先_______电源，然后再救火．
39．通电导线在磁场中要受到力的作用，力的方向跟______的方向和______的方向都有关系。
40．如图所示的电路中，①②③是三个电表（两个电压表，一个电流表）。闭合开关，灯L1与L2串联，电路中_____是电流表。
三、实验题（每空1分，共2题，15分）
41．小红用图示装置探究滑轮组提升重物时的机械效率．下表是她设计的实验数据记录表格及所测的数据：
（1）请将表格中信息补充完整：；
（2）小红在实验中所用动滑轮的重量最有可能是_____
A．0.9N B．1N C．1.2N D．1.5N
（3）请依据表格中数据，计算第3次实验时，滑轮组的机械效率______；
（4）请分析小红的实验数据（写出分析过程），为提高该滑轮组提升重物时的机械效率，可以采取的措施是什么______？
42．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。
（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔_______（选填三个孔的代号）．小朋同学想在家里安装一盏照明灯，图2乙所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在________方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为________________________________________。
四、计算题（每题10分，共2题，20分）
43．小刚同学家一有台电热水器，铭牌如下表所示。
根据铭牌所提供的信息，求：
（1）该电热水器电热丝正常工作时的电阻是多大？
（2）电热水器正常工作持续45min产生的电热是多少焦？
（3）若夏天用电高峰时家庭电路的实际电压只有198V，不考虑电热丝电阻随温度的变化，则电热水器在用电高峰时的实际功率为多少？
44．如图所示，小灯泡上标有“6V 3W”字样，滑动变阻器R2的最大阻值是10Ω，电源电压为8V，闭合开关S，调节滑动变阻器的滑片改变R2的阻值。（灯泡的电阻不变）求：
(1)电流表的示数为多少时小灯泡恰好正常发光？
(2)此时滑动变阻器接入电路的电阻值为多少欧？
(3)若滑动变阻器的滑片滑到最右端，通电2min，电流通过电阻R2做的功是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】A．L1断路，整个电路断路，两个灯泡都不亮，电流表无示数，电压表无示数，不符合题意；
B．L1短路，灯泡L2发光，电路是通路，电流表有示数，电压表有示数，不符合题意；
C．L2短路，电压表无示数，灯泡L1发光，电路是通路，电流表有示数，不符合题意；
D．L2断路，灯泡L1、L2均不亮，电流表无示数，电压表串联在电路中，电压表的示数接近电源电压，电压表有示数，符合题意。
故选D。
2、B
【分析】（1）电流磁效应是指电流能产生磁场；
（2）比较电磁铁磁性强弱一般用不同的电磁铁来吸引大头针；
（3）电磁感应是指闭合电路的一部分导体在磁场中切割磁感线，电路中会产生感应电流；
（4）研究磁场对电流的作用要先给导体通电，再将其放入磁场中．
根据不同实验的特点，对照各图进行判断即可．
【详解】A. 是奥斯特实验，即演示电流的磁效应的实验装置，故A错误；
B. 是演示电磁铁中线圈匝数的多少与磁性强弱的关系的实验装置，故B正确；
C. 是研究电磁感应现象的实验装置，是发电机原理，故C错误；
D. 是演示磁场对电流作用的实验装置，是电动机的原理，故D错误；
故选B.
3、B
【详解】由电路图可知，R1与R2串联，电流表测电路中的电流，由图乙可知，当R2＝0Ω时，
＝2A﹣1，
则电路中的电流：
I1＝0.5A，
此时只有R1接入电路，则由I＝可得，电源的电压：
U＝I1R1＝0.5A×R1，﹣﹣﹣﹣﹣﹣①,
当R2＝10Ω时，
＝6A﹣1，
则电路中的电流：
I2＝A，
因串联电路中总电阻等于各分电阻之和，所以，电源的电压：
U＝I2（R1R2）＝A×（R110Ω），﹣﹣﹣﹣﹣﹣②,
因电源的电压不变，所以，
0.5A×R1＝A×（R110Ω），
解得：
R1＝5Ω，
电源电压：
U＝I1R1＝0.5A×5Ω＝2.5V．
故B正确．
4、C
【解析】A．由于电压表相当于开路，电流表相当于导线，所以此电路中电流表短路，且是一个串联电路，故A不符合题意；
B．由于电压表相当于开路，故此电路中的三个灯泡串联，故B不符合题意；
C．由于电流表相当于导线，故该电路中的三个灯泡并联，故C符合题意；
D．由于电压表相当于开路，故此电路中的三个灯泡串联，故D不符合题意；
5、A
【解析】试题分析：对试管加热，管内水从酒精灯火焰上吸收热量水温升高，是通过热传递的方式改变水的内能，故A正确；冬天搓手，手会变暖，是克服摩擦做功机械能转化为内能的，是通过做功的方式改变物体内能，故B错误；从滑梯滑下，臀部与滑梯摩擦，机械能转化为内能，臀部发热，摩擦生热这是利用做功来改变物体内能的，故C错误；迅速压下活塞时，对筒内气体做功，机械能转化为内能，筒内气温升高，因此是通过做功改变物体的内能，故D错误；故应选A．
【考点定位】热传递改变物体内能
6、D
【详解】AB．由图知道，R2与R1并联后再与R1串联，R1处于干路上，根据并联电路的电流特点知道，通过R1的电流大于通过R2的电流，而R1=R2，所以，该实验可以探究的是电热Q与电流是否有关，故A、B错误；
C．又根据U=IR知道，R1两端的电压大于R2两端的电压，故C错误；
D．通电后，由于置于密闭空气中的电阻丝R1=R2，而通过R1的电流大于通过R2的电流，由Q=I2Rt知道，左容器中空气吸热较多，内能增大较多，温度较高，所以A管的液面将会比B管的液面高，故D正确．
7、C
【解析】由图可知，气敏电阻与定值电阻串联，当驾驶员呼出的酒精气体浓度越大时，阻值越小，所以电路总电阻越小，而电源电压不变，则电路中的电流(通过、的电流)越大；根据串联电路分压规律可知，阻值越小，两端电压越小，则两端电压越大。故选C。
8、A
【解析】解答：同种材料制成粗细均匀电阻丝的电阻与其长度成正比，
则1/4圆弧部分的电阻R1=1/4×24Ω=6Ω,3/4圆弧部分的电阻R2=3/4×24Ω=18Ω；
以图中AB方式接入电路中时,R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB=＝=4.5Ω.故选A.
9、D
【详解】体温计使用前用力甩一下玻璃泡上方的水银才能回到玻璃泡中；没有甩的体温计的读数是38℃，直接用来测量人的体温，若人的体温高于38℃，体温计中的水银会上升，测量是比较准确的；若人的体温不高于38℃，体温计中的水银不会下降，依然显示的是38℃，由于正常人的体温是37℃，所以正常体温的人测量的结果是38℃，故D正确．
故选D．
10、B
【详解】阅兵方队正步行进的速度大约
v==1.6m/s，
故选B。
11、C
【解析】家庭电路中各用电器并联，则由并联电路的特点可知哪一个量发生了变化。
【详解】A．由并联电路的规律可知，总电流等于两盏灯中电流加上电熨斗中的电流，故电流变大，故A错误；
B．使用电熨斗时应并联在电路中，则电熨斗上的电压为220V，即电路中电压不变，故B错误；
C．由欧姆定律的变形公式R＝可知，电路中的总电阻变小，故C正确；
D．由P＝UI可知，电路中的总功率变大，故D错误；
故选：C。
12、D
【详解】A．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；
B．核桃夹子在使用过程中，动力臂大于阻力臂，是省力杠杆，故B错误；
C．撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆，故C错误；
D．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故D正确．
13、B
【详解】A．两电阻串联，电压表测R′两端的电压，身高越高R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R0两端的电压变大，根据串联电路的总电压可知R′电压变小，即电压表的示数变小，故A不符合题意；
B．两电阻串联，电压表测R0两端的电压，身高越高R接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R0两端的电压变大，即电压表的示数变大，故B符合题意；
C．两电阻串联，电压表测电源的电压，因电源的电压不变，所以身高越高时电压表的示数保持不变，故C不符合题意；
D．两电阻并联，电压表测电源的电压，身高越高时，定值电阻R0不能保护电路，并且由并联电路电压特点知电压表的示数不变，故D不符合题意。
14、B
【详解】由P=UI可得，两灯泡的额定电流分别为：
；
两灯泡的电阻分别为：
；
AB．两灯泡并联在4V电路中时，因并联电路中各支路两端的电压相等，只有乙灯泡能正常发光，其实际功率为P乙实=P乙=2W；甲灯泡不能正常发光，其实际功率为：
，
所以乙灯比甲灯亮，故A正确，B错误；
CD．两灯泡串联在10V电路时，两灯的总电阻为：
R=R甲+R乙=12Ω+8Ω=20Ω，
此时电路中的电流为：
，
此时的电流与两灯泡的额定电流相等，所以，两灯泡可以同时正常发光；此时两灯实际功率都等于各自的额定功率，因为P甲＞P乙，所以甲灯较亮，故C、D正确．
15、D
【详解】AB．导体的电阻是导体的一种性质，导体的电阻大小与加在它两端的电压和通过它的电流大小均无关，故AB错误；
C．表示电阻一定时，导体中的电流与导体两端的电压成正比，故C错误；
D．当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，故D正确。
16、D
【详解】A．电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；
BCD．因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故D正确，B、C错。
故选D。
17、D
【详解】A．燃料的热值只与燃料的种类有关，与质量无关，故A错误；
B．0℃的冰熔化成0℃的水，需要吸收热量，温度不变，内能增大，故B错误；
C．热量是过程量，不是状态量，不能说物体含的热量多，故C错误；
D．钻木取火的过程，是通过做功的方式改变内能的，将机械能转化为内能，故D正确。
18、B
【详解】由于水的比热容大于煤油的比热容，水与煤油质量相同，用相同热源同时对两试管加热，当加热时间相同时，表示吸收热量相等，则由可知，当加热时间相同时，煤油的温度变化量更大，故选B。
19、D
【详解】当手机“电量”所剩无几时，我们可以采用“省电模式”来延长使用时间，由可得，即W一定，要延长使用时间t，应减小功率P，因此手机的“省电模式”是通过减小功率的方式来延长使用时间的，故A、B、C不符合题意， D符合题意。
故选D。
20、C
【详解】由图可知R1和R2串联，设电路中电流为I，电压表示数为U，电源电压为U总，则电压表示数可表示为
故U与电流表示数I的关系图像为斜率为负值的直线。
故选C。
21、A
【详解】A．内燃机的一个工作循环包括四个冲程，只有做功冲程对外做功，因此一个工作循环做功一次，故A正确；
B．汽油机在吸气冲程中吸入了汽油和空气的混合气体，故B错误；
C．内燃机在压缩冲程中将机械能转化为内能，故C错误；
D．热机效率为有用功和燃料完全燃烧放出的能量之比，只能反映有用功在总能量中所占比例的多少；热机效率高的，做的有用功不一定多，故D错误；
22、B
【详解】A.露的形成是液化现象，故A错误；
B.雾是空气中的水蒸气遇冷形成的小水珠，是液化现象，故B正确；
C.霜是空气中的水蒸气遇冷形成的小冰晶，是凝华现象，故C错误；
D.冰是水凝固形成的，是凝固现象，故D错误．
故选B．
23、B
【详解】A．开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不合题意；
B．开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，符合题意；
C．开关S2为总开关，控制小灯泡和电动机，开关S1只控制小灯泡，不合题意；
D．开关S1只控制小灯泡，开关S2只控制电动机，不合题意．
24、D
【详解】A．只闭合开关S2，电路为L1与L2串联电路，故A不符合题意；
B．只闭合S3，电路为L2的简单电路，L1断路，故B不符合题意；
C．同时闭合S1和S2，电源短路，灯泡均不发光，故C不符合题意；
D．同时闭合S1和S3，电流由正极出发，分别流过两灯泡并汇合回到负极，两灯泡并联，故D符合题意。
故选D。
25、A
【分析】电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电饼铛等都是电流的热效应的例子．
【详解】A、电饼铛工作时把电能转化为内能，利用电流的热效应工作，故A正确；
B、计算器主要利用电能处理信息，把电能转化为光能与声能，不是利用电流热效应工作的，故B错误；
C、电视机主要利用电能处理信息，把电能转化为光能与声能，不是利用电流热效应工作的，故C错误；
D、蓝牙音箱主要把电能转化为声音，不是利用电流热效应工作的，故D错误；
故选A．
26、D
【详解】当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；
A．由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移，不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，故A不符合要求；
B．由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大，故B不符合要求；
C．由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，故C不符合要求；
D．由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，故D符合要求。
27、C
【分析】二极管属于半导体材料；
电路的组成：电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成；
在电源的外部，电流的方向是从电源正极出发，经用电器回到电源负极；
电阻是导体本身的一种性质．
【详解】A、灯丝、碳棒是由导体制成，发光二极管（LED）由半导体制成的，故A错误；
B、给手机充电时，手机的电池会消耗电能，所以相当于用电器，故B错误；
C、闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极，故C正确；
D、电阻是导体本身的一种性质，其大小取决于导体的材料、长度和横截面积，与导体两端的电压、电流无关，故D错误．
故选C．
【点睛】
本题考查的是有关电学的知识，解决本题的关键知道电流的方向、影响电阻的因素、导体与半导体的判断及电路的组成．
28、B
【详解】A．沿海地区和内陆地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的温度变化小，昼夜温差小，故A不符合题意；
B．空调房间放盆水增大湿度，是利用了水汽化形成的水蒸气来增大空气湿度，与比热容无关，故B符合题意；
C．因为的比热容大，相同质量的水和其它物体比较，降低相同的温度，水放出的热量多，所以冬天暖气设备用热水供暖，故C不符合题意；
D．因为的比热容大，相同质量的水和其它物体比较，升高相同的温度，水吸收的热量多，所以用水冷却汽车发动机，故D不符合题意。
故选B。
29、B
【解析】将一根电阻丝剪去一半后，导体的材料、横截面积和温度都没有变化，但导体的长度变小，所以其电阻变小，故B正确。
故选：B。
30、D
【解析】同一块金属板材料已定，要想电阻最大，只需要使得金属板条最长、最细就可以，对题目中所提供的四种方法进行比较可以发现D的剪裁方法可以使得金属板条最长最细，故电阻最大，故D符合题意。
故选：D。
二、填空题（每空1分，共10题，20分）
31、1.5 220
【详解】[1]一节新干电池电压是1.5V。
[2]我国家庭电路的电压是220V。
32、奥斯特 电磁起重机
【解析】丹麦物理学家奥斯特发现了电流的磁效应；通电导线周围有磁场，这就是的电流的磁效应，电磁起重机是利用该原理制成的；电饭煲是利用电流流过导体时发热而工作的，应用了电流的热效应．
33、内 热值
【解析】燃料燃烧过程中把燃料的化学能转化内能；火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以放出更多的热量。
34、压缩； 机械能转化为内能。
【详解】[1][2]如图，进气门和排气门都是关闭的，活塞上行，汽缸容积减小，因此是压缩冲程，压缩冲程中机械能转化为内能。
35、热 低
【解析】根据题意知道，小明家由于同时使用多个大功率用电器，导致电路中的电流过大，因为电流的热效应而将保险丝熔断的；由知道，在电流和通电时间相同时，电阻越大，熔丝发热越多，所以，熔丝熔点越低低越容易被熔断，即保险丝要选择熔点低的材料制成
36、电磁感应 机械
【解析】闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流，这种现象就是电磁感应现象。发电机就是利用该原理制成的，它是把机械能转化为电能的装置。
37、a 没有 没有
【解析】试题分析：为使爆炸装置停止工作，应剪断导线a,使起爆器断路．拆除前起爆器上没有电流通过，因为起爆器被短路，拆除后起爆器上没有电流通过．
考点：电路的状态
38、火 切断
【详解】开关控制用电器时，应接在用电器和火线之间，开关能控制用电器，而且断开开关能切断火线，使用电器更安全；当发现家用电器或电线失火时，必须先切断电源，然后再救火，以防触电事故发生．
39、电流 磁感线
【详解】[1][2]通电导线在磁场中的受力方向与电流方向和磁感线方向（磁场方向）都有关系。
40、②
【详解】电压表电阻很大，相当于断路，电流表电阻很小，在电路中相当于导线，如果①是电流表，电路为断路，如果③是电流表，灯L2被短路，故②是电流表，①③是电压表，两灯串联。
三、实验题（每空1分，共2题，15分）
41、绳端移动距离s/cm A 第3次实验时，滑轮组的机械效率为80% 在动滑轮重力不变时，增加物体的重力可以提高机械效率
【分析】利用滑轮组的特点据此分析，第三次实验的机械效率．在动滑轮不变的情况下增加物体的重力可以提升滑轮组的机械效率．
【详解】(1)由图像知：由三段绳子承担重物，即受s=3h.根据表格数据可知，物体上升高度h=10cm,而最后一列为30，所以最后一列为绳端移动距离s/cm.
(2)若不计摩擦力，根据F=(G+）得，带入第一组数据得，动滑轮重力：G动=3F由于摩擦力的存在，所以动滑轮的重力应该小于1N，故A符合题意；故选A．
(3)第3次实验的滑轮组的机械效率：=100==80;
(4) 第1次实验的滑轮组的机械效率：= =×100%=×100% = =66.7 ；
第2次实验的滑轮组的机械效率：==71.4；
比较三次实验数据知物体越重，机械效率越高，所以要想提高机械效率，可以在动滑轮重力不变时，增加物体的重力．
42、较低 BD 总功率过大（过载） E 2 进户零线断路
【详解】(1)[1][2][3]熔丝材料的特点是熔点较低；为造成短路，引起熔丝熔断，导线应该接在BD两点间，那么电流流过导线AB后，不会经过小灯泡，而是流过导线BD，再流过熔丝，回负极，这样电路中的电流很大；除短路之外，用电器的总功率过大也会引起熔丝熔断；
(2)[4][5]三孔插座的接法是左零右火中接地，用于接地的导线应该接在插座的孔E；按照家庭定路的接法，开关应该接在火线上，所以虚线框2应该接开关；
[6]假设电灯断路，那么用测电笔测试a点时，测电笔的氖管不发光，这与题意不符合，故不可能是电灯断路；假设电灯短路，那么闭合开关后，电路中的电流很大，保险丝会烧断，用测电笔分别测试a、b、c三点时，测电笔的氖管都不发光，这与题意不符合，故不可能是电灯短路；假设进户零线断路，闭合开关后，没有电流流过灯泡，用测电笔分别测试a、b、c三点时，测电笔的氖管会发光，这与题意相符合，故电路的故障为进户零线断路。
四、计算题（每题10分，共2题，20分）
43、 (1)24.2 (2)5.4J (3)1620W
【解析】（1）已知热水器的额定电压和额定功率，根据R＝,即可求出电热丝的电阻；
（2）已知热水器的额定功率和工作时间，先根据W＝Pt求出电热水器消耗的电能，然后根据电热水器将电能全部转化为内能可得，Q＝W；（3）已知电热丝的电阻和热水器的实际电压，根据P＝,即可求出电热水器的实际功率．
【详解】(1)电热丝正常工作时的电阻：R＝＝24.2Ω，
(2)由P＝得，电热水器45min消耗的电能：W＝Pt＝2kW×h＝1.5kW⋅h
由于电热水器将电能全部转化为内能，所以45min产生的热量：
Q＝W＝1.5×3.6×106J＝5.4×106J；
(3)当实际电压U＝198V时，不考虑电热丝电阻的变化，实际功率：
P′＝＝1620W，
44、 (1)0.5A；(2)4Ω；(3)158.7J
【详解】(1)灯泡正常工作时电流为

(2)电路为R1与R2串联，根据串联电流与分压可求
(3)当滑片滑到最右端时，滑动变阻器全部接入电路，为10Ω，灯泡电阻为

此时电路电流为
则通电2min，电流通过电阻R2做的功是
答：(1)电流表的示数为0.5A时小灯泡恰好正常发光。
(2)此时滑动变阻器接入电路的电阻值为4Ω。
(3)电流通过电阻R2做的功是158.7J。
实验
序号
物重
G/N
物体上升
高度h/cm
手的拉力
F/N
_____
1
2
10
1.0
30
2
3
10
1.4
30
3
6
10
2.5
30
