吉林省辉南县2023年物理九上期末联考模拟试题含解析

这是一份吉林省辉南县2023年物理九上期末联考模拟试题含解析，共21页。试卷主要包含了下列四种现象中属于扩散现象的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）

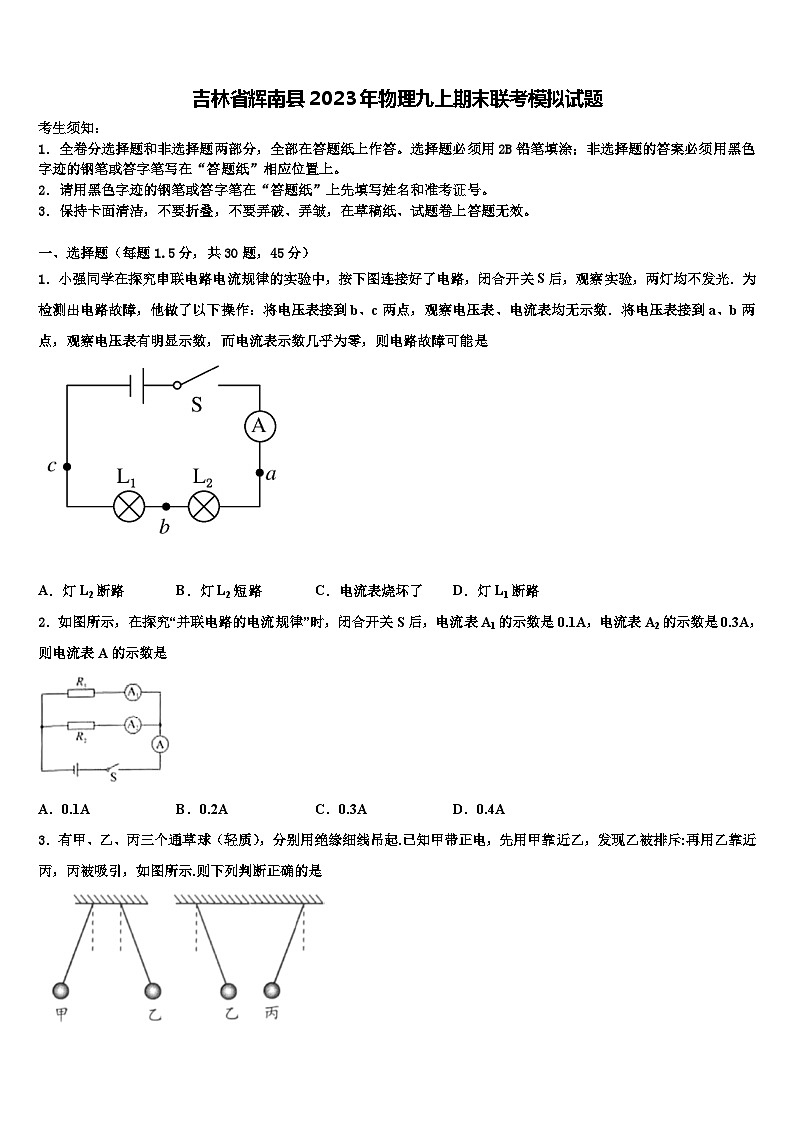

1．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是
A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路
2．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是
A．0.1AB．0.2AC．0.3AD．0.4A
3．有甲、乙、丙三个通草球（轻质），分别用绝缘细线吊起.已知甲带正电，先用甲靠近乙，发现乙被排斥:再用乙靠近丙，丙被吸引，如图所示.则下列判断正确的是
A．乙一定带正电，丙一定带负电
B．乙可能不带电，丙一定带负电
C．乙一定带正电，丙可能带负电
D．乙可能不带电，丙可能带负电
4．生活到处皆物理，留心分析皆学问，你认为对下列生活情境的分析，正确的（ ）
A．一壶开水冷却后，温度降低，内能不一定减少
B．冬天用热水袋取暖，人体感到暖和，是用做功的方法改变内能
C．压在一起的铅片和金片，几年后剖开，切面处互相渗透，属于扩散现象
D．和平号空间站坠入大气层与空气摩擦生热，是用热传递的方法改变内能
5．对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。下列物理接近实际的是
A．现在你所在考场温度约45℃
B．你所用的新2B铅笔长度约180mm
C．你的物理课本的质量约2kg
D．你步行的速度约是10m/s
6．下列四种现象中属于扩散现象的是（ ）
A．我国北方地区频发“沙尘暴天气”B．春天柳絮漫天飞舞
C．气体压缩到一定程度后，难以再压缩D．端午节，粽叶飘香

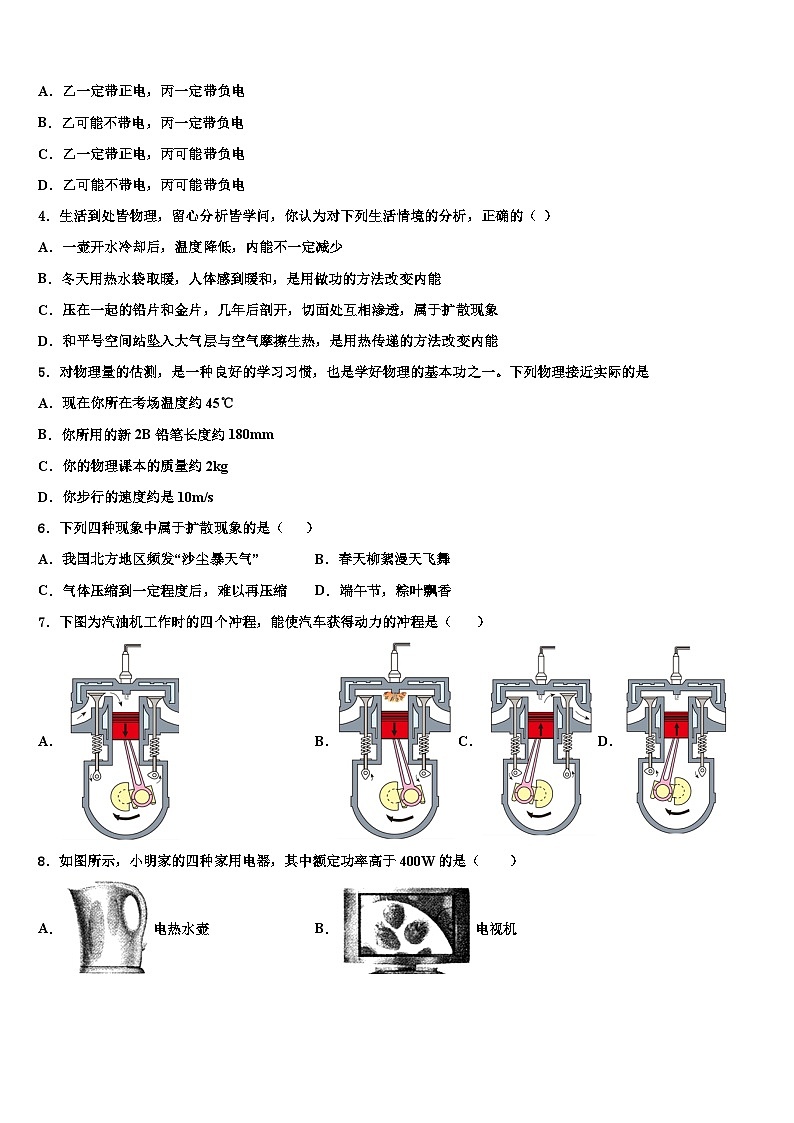

7．下图为汽油机工作时的四个冲程，能使汽车获得动力的冲程是（ ）
A．B．C．D．
8．如图所示，小明家的四种家用电器，其中额定功率高于400W的是（ ）
A．电热水壶B．电视机
C．电风扇D．台灯

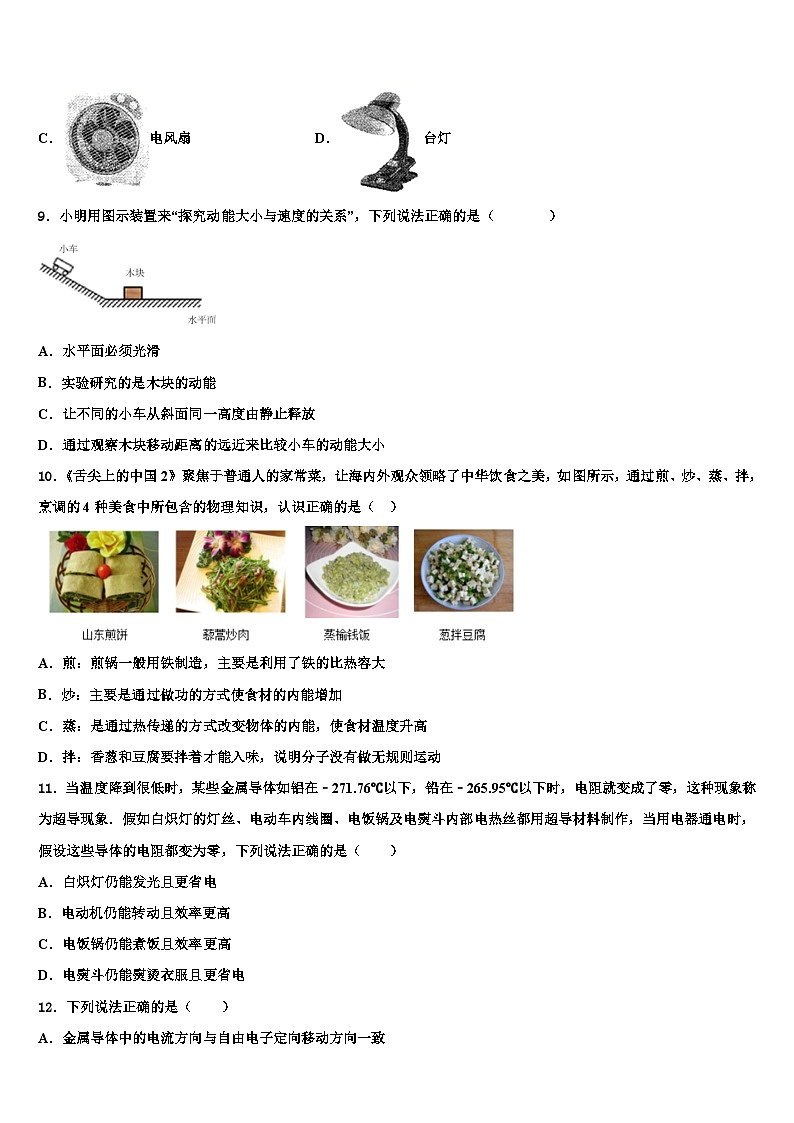

9．小明用图示装置来“探究动能大小与速度的关系”，下列说法正确的是（ ）
A．水平面必须光滑
B．实验研究的是木块的动能
C．让不同的小车从斜面同一高度由静止释放
D．通过观察木块移动距离的远近来比较小车的动能大小
10．《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美，如图所示，通过煎、炒、蒸、拌，烹调的4种美食中所包含的物理知识，认识正确的是（ ）
A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大
B．炒：主要是通过做功的方式使食材的内能增加
C．蒸：是通过热传递的方式改变物体的内能，使食材温度升高
D．拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动
11．当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是（ ）
A．白炽灯仍能发光且更省电
B．电动机仍能转动且效率更高
C．电饭锅仍能煮饭且效率更高
D．电熨斗仍能熨烫衣服且更省电
12．下列说法正确的是（ ）
A．金属导体中的电流方向与自由电子定向移动方向一致
B．电流方向总是从电源正极流向负极
C．电荷定向移动形成电流
D．电压是使电荷定向移动形成电流
13．如图所示，滑雪运动员的滑雪板做得宽大，其目的是为了（ ）
A．增大压强B．减小压强C．增大压力D．减小压力
14．如图所示是汽油机的四个工作冲程，其中使汽车获得动力的冲程是（ ）
A．④B．②③C．①③D．③
15．小林做作业时发现，家里的空调启动时，与之并联的台灯变暗，关于这一现象，下列说法中不正确的是
A．进户线中电流变大B．电灯的实际功率变小
C．干路中导线热损耗变小D．灯泡两端电压变小
16．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）
A．合金丝的电阻跟该合金丝的长度有关
B．合金丝的电阻跟合金丝的横截面积无关
C．合金丝两端的电压越大，合金丝的电阻越小
D．通过合金丝的电流越小，合金丝的电阻越大
17．在探究电流产生的热量与什么因素有关时，小李设计了如图的实验装置．甲、乙两个透明容器中密封着等量的空气，里面各放有一根5Ω的电阻丝，其中乙容器将一个5Ω的电阻丝与容器内5Ω电阻丝并联，两个U型管中装有等量的水．把这个装置接入电源，利用这套装置可来探究电流产生热量
A．与电压的关系 B．与电阻的关系 C．与电流的关系 D．与电能的关系
18．学了电路后，小林设计了四个体重计原理图，如图所示。其中能明显显示出“人的体重越大时，电表的示数越大”的电路是（ ）
A．B．
C．D．
19．在如图所示的电路中，电源两端电压恒定不变，闭合开关S，在滑动变阻器的滑片由b向a移动的过程中，电压表的示数、小灯泡L的亮度分别会怎样变化
A．变小、不变B．变小、变暗C．变大、变亮D．变大、不变
20．关于电磁波的知识，下列说法中正确的是
A．导线中电流的迅速变化会在空间激起电磁波
B．电磁波的传播不需要介质，在真空中传播速度是3×108km/s
C．微波炉利用电磁波加热食物，无辐射、无污染
D．用电磁波可以传递声音与图像，不会受到任何干扰
21．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac =6V．在表格中记录数据后．下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
22．一杯开水，从刚倒入杯中到可以喝的这一段时间内，放出的热量大约是（ ）
A．5×106JB．5×105JC．5×104JD．5×103J
23．以下说法正确的是（ ）
A．汽油机在做功冲程中，是内能转化为机械能
B．冷水一定比热水的内能小，是因为冷水温度较低
C．用火炉烧水，是通过做功的方法增加水的内能
D．中午海滩上沙子比水热，是因为水的比热容较小
24．光敏电阻的阻值随光照强度的增大而减小，将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，电表示数的变化正确的是
A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大
C．电压表和电流表示数均变小D．电压表和电流表示数均变大
25．已知，将它们分别按下图进行连接到电压为的电路中，电路中的总功率最大的是（ ）
A．B．C．D．
26．如图所示的电路，当开关S闭合后（ ）
A．若甲表是电压表，乙表是电流表，则电阻R1、R2并联
B．若甲表是电流表，乙表是电流表，则电阻R1、R2串联
C．若甲表是电压表，乙表是电压表，则电阻R1、R2串联
D．若甲表是电流表，乙表是电压表，则电阻R1、R2并联
27．如图是电阻R1、R2的关系图像。由图可知（ ）
A．电阻 R1＜R2
B． R1两端的电压越大，其阻值越大
C．通过R2的电流越小，其阻值越小
D．将R1、R2串联接在电路中，电流通过R1做功较快
28．如图所示，电源电压为6V，当S闭合后，电压表示数为2.5V，则（ ）
A．L1两端电压为2.5V
B．L1两端电压为3.5V
C．L2两端电压为3.5V
D．L2两端电压为6V
29．如图所示，金属小球从光滑轨道中的A点处由静止滑下，经过B点，到达最低点C后，再沿轨道向上运动，若不计空气阻力，则下列说法中正确的是
A．小球能沿轨道向上运动到E点处
B．小球从A点加速下滑到C点时，重力没有对小球做功
C．小球到达C点时，它的动能最大，重力势能最小
D．小球到达D点时的机械能大于它到达B点时的机械能
30．下列四种现象中属于扩散现象的是
A．秋季北方频发“沙尘暴”
B．春天柳絮漫天飞舞
C．隆冬时分，大雪纷飞
D．金秋时节，桂花香气袭人
二、填空题（每空1分，共10题，20分）
31．如图所示是一种测定油箱油量的装置。其中R是滑动变阻器的电阻片，滑杆可绕固定轴O转动，一端与滑动变阻器的滑片接触，另一端固定一个浮子。油箱内油量越少，连入电路的阻值__，电压表示数__，R两端的电压__。（均填“越大”、“越小”或“不变”）
32．2020年元且过后大地普降瑞雪，为响应政府号召保证学生温暖过冬，某中学在全县率先给学生教室、寝室开通了暖气，室温变暖是通过 ____ 的方式改变了它的内能，暖气是利用水的 ____大的特点来供热。
33．如图所示，某同学在探究通电导体在磁场中会受到力的作用的实验中，用两根水平且平行的金属轨道把一根直导体ab支起来，并让这根导体处于蹄形磁体的磁场中。该同学调节滑动变阻器滑片P的位置，闭合开关后，发现直导体保持静止，读出此时电流表的示数为I1；然后该同学改变滑动变阻器滑片P的位置，闭合开关后，发现直导体在磁场中由静止开始沿轨道运动起来，读出此时电流表的示数为I2；且I2 >I1。该同学探究的问题是：通电导体在磁场中所受力的大小与_______是否有关。
34．现有“220V 100W”的电灯泡一只，消耗1kW•h的电能可供它正常工作_____h；若将它接在电压为110V的电路中，实际功率为_____W。
35．在城市的某条街道上共有200盏路灯，它们总是同时亮、同时灭，这些路灯之间是_____联的。在家庭电路中，灯泡与控制它的开关是______联的。
36．如图所示，用一节干电池、一根导线和一块强磁铁，就可自制一个最简易的电动机．导线会转动是由于磁场对通电导线有_____的作用．若要改变导线的转动方向，可进行的操作是_____．
37．电流表越精密，其内部电阻就会越小，这样，当电流表_____联接入电路中时，电路的总电阻和电流都不会有明显的变化，可以忽略。但是，电流表的接入毕竟使电路有所变化，因此，测量是有误差的，由此引起电流的测量值应该比真实值略_____（填“大”、“小”）。
38．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是__________表（填“电流”或“电压”）乙表测的是______________（填“电流”或“电压”） 。
39．图为某种灯泡的电流I与电压U的关系图象，若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为_____A；若把一只这种灯泡与一电阻并联接在电压为6 V的电源上，总电流为1.5 A,则该电阻的阻值为____________．
40．如图，电能表的示数为______度电；在6min内转盘转过3000转，表示此段时间内用了________kW.h， 功率是_________W。
三、实验题（每空1分，共2题，15分）
41．小明在做“测定小灯泡额定功率”的实验，待测小灯泡的额定电压为3. 8 V，阻值约为14Ω。
（1）小明设计的电路如甲图所示，请你用笔画线代替导线帮助小明将电路连接完整；
（________）
（2）按照实验操作规范，在连接电路时，开关必须________；闭合开关前，应将滑动变阻器的滑片移至_______（选填“A”或“B”）端；
（3）连接好电路后，小明闭合开关，发现小灯泡不亮，电压表、电流表均有示数且示数都较小，移动滑片时两表示数都不变，出现此现象可能是由于____导致的，小灯泡不亮是因为_______。问题解决后继续实验，当小灯泡正常发光时电流表的示数如乙图所示，那么小灯泡的额定功率是_______W；
（4）实验完成后，小明同学又打算测定另一个小灯泡（已知额定电流为I额）的额定功率，在实验过程中，电压表发生故障，现增加电阻箱R0和单刀双掷开关S2，设计了如丙图所示的实验方案，请写出操作步骤及所需测量的物理量：
①__________________________；
②__________________________；
③灯泡额定功率的表达式为： P额=_____________。（用I额及所测得的物理量表示）
42．在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．

（1）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，故障是_____．
（2）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使电压表的示数为_____V，同时记下对应的电流值．
（3）根据实验数据，小强做出了如图所示的I﹣R图象，由此得出的结论是_____．
四、计算题（每题10分，共2题，20分）
43．把一个标有“6V 2.4W”字样的灯泡接在9V的电源上，若使灯泡正常发光，求：
(1)应串联的电阻的阻值；
(2)整个电路所消耗的电功率。
44．小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表．电吹风在额定电压下工作，请解答如下问题：
（1）电吹风吹冷风时，通过电动机的电流是多大？
（2）电热丝工作时的电阻是多大？
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风30min产生的热量是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是断路．将电压表并联在b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即灯L2断路，L1 完好，或L1短路；将电压表接到a、b两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯L2 断路，故选A．
2、D
【详解】由图知道，R1与R2并联接在电路中，电流表A1测通过R1的电流，电流表A2测通过R2的电流，电流表A测干路电流，由并联电路的电流规律知道，干路电流等于各支路电流之和，所以，电流表A的示数应等于电流表A1、A2的示数之和，即等于0.4A．
3、C
【详解】甲带正电，乙被甲排斥，说明乙带正电；用乙靠近丙，丙被吸引，则丙可能带负电或不带电．故ABD错误，C正确．
4、C
【解析】A．一壶开水冷却，温度降低，内能一定减少，A错误；
B．冬天用热水袋取暖，是用热传递的方法改变内能，B错误；
C．压在一起的铅片和金片，几年后剖开，切面处互相渗透，属于扩散现象，C正确；
D．和平号空间站坠入大气层与空气摩擦生热，是用做功的方法改变内能，D错误。
5、B
【解析】人体正常体温在37℃左右，考场内温度一般不高于37℃，不可能达到45℃，故A不符合实际；成年人伸开手掌，大拇指指尖到中指指尖的距离大约20cm左右，新2B铅笔长度与此差不多，在18cm=180mm左右，故B符合实际；物理课本的质量约为200g，在200g=0.2kg左右，故C不符合实际；成年人正常步行的速度在4km/h≈1.1m/s左右，故D不符合实际，故选B。
6、D
【详解】A、B．我国北方地区频发“沙尘暴天气” 和春天柳絮漫天飞舞都是物体在外力的作用下，受力而运动，属于机械运动，故A、B不符合题意；
C．气体压缩到一定程度后，难以再压缩，说明分子间存在斥力，故C不符合题意；
D．端午节，粽叶飘香是由于粽叶的分子不停的做无规则的运动跑到了周围空气中，进入到了人的鼻子，属于扩散现象．故D符合题意．
7、B
【详解】做功冲程内能转化为机械能，可以使汽车获得动力，而做功冲程中两气门均关闭，活塞向下运动气缸内气体体积减小，A选项进气门打开，是吸气冲程；B选项两气门关闭，活塞向下运动，是做功冲程；C选项排气门打开，是排气冲程；D选项两气门关闭，活塞向上运动，是压缩冲程；故B正确。
故选B。
8、A
【解析】A．电热水壶的额定功率大约是1000W，高于400W，故A符合题意；
B．电视机的额定功率大约是200W，低于400W，故B不符合题意；
C．电风扇的额定功率大约是100W，低于400W，故C不符合题意；
D．台灯的额定功率大约是40W，低于400W，故D不符合题意。
9、D
【详解】AD．本实验是通过小车撞击木块，木块在水平面上通过的距离的大小来比较小车动能的大小的。如果水平面是光滑的，那么被撞击过后的木块是不会停下来的，而是会一直匀速运动下去，无法比较小车的动能大小。故A错误，D正确。
B．实验研究的对象是小车而不是木块，研究的是小车的动能。故B错误。
C．实验是探究动能大小与速度的关系，运用控制变量法，所以要用同一木块从不同的高度释放，这样小车达到水平面时的速度是不同的，如果让不同的小车从斜面同一高度由静止释放，这时候探究的是动能大小与质量的关系。故C错误。
10、C
【详解】A．煎锅一般用铁制造，主要是利用了铁的比热容小，能够快速升温，A项错误；
B．炒菜时，主要是通过热传递的方式使食材的内能增加，B项错误；
C．蒸是通过热传递的方式改变物体的内能，使食材温度升高，C项正确；
D．香葱和豆腐要拌着才能入味，说明分子在做无规则运动，D项错误。
11、B
【详解】如果没有电阻，白炽灯将不能发光，电饭锅与电熨斗都是利用电阻丝发热来工作的，如果没有电阻它们将都不能工作，故ACD错；电阻越小，是动机工作时产生的热量越小，转化成的机械能越多，效率越高，故D正确．
12、C
【分析】本题考查电流的相关概念，根据电流的电流的形成原因，电流的方向等基本知识分析求解。
【详解】A．正电荷定向移动的方向规定为电流方向，金属导体中自由移动的电荷是自由电子，自由电子带负电，所以金属导体中的电流方向与自由电子定向移动方向相反，故A项错误；
B．电流在电源外部由电源正极流向负极，在电源内部，电源负极极流向正极，故B项错误；
C．电流是由于电荷的定向移动形成的，故C项正确；
D．电压是使自由电荷定向移动形成电流，如果没有自由电荷，即使有电压，也不会形成电流，故D项错误确。
故选C。
13、B
【详解】根据知，在压力一定时，增大受力面积，可以减小压强。
所以滑雪运动员的滑雪板做得宽大，其目的是为了减小压强。
故选B。
【点睛】
重点是增大和减小压强的方法，牢记影响压强大小的两个因素，可以通过增大压力或减小受力面积的方法来增大压强，反之减小压强。
14、D
【详解】①进气门打开，排气门关闭，活塞向下运动，属于吸气冲程；
②进气门关闭，排气门关闭，活塞向上运动，属于压缩冲程；
③进气门关闭、排气门关闭，活塞向下运动，属于做功冲程，内能转化成机械能，使汽车获得动力；
④进气门关闭，排气门打开，活塞向上运动，属于排气冲程。
故选D。
15、C
【解析】当使用大功率的空调时，电路中的总功率过大，家庭电路的电压一定，由P=UI知道，干路中的电流变大，故A正确．
线路中的电阻不变，电路中电流变大，由I=U/ R 得U=IR，所以线路电阻分压大，灯两端的电压变小，由 可知，电灯的实际功率变小，故B正确．
线路中的电阻不变，电路中电流变大，由Q=I2Rt可知，线路中的热损耗变大，故C错误，符合题意为答案．
由I=U/ R 得U=IR，线路电阻分压大，灯两端的电压变小．故D正确．
16、A
【详解】A．粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；
B．电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；
CD．电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．
17、C
【分析】探究电流产生热量跟电流关系时，控制电阻和通电时间不变；探究电流产生热量跟电阻关系时，控制通电时间和电流不变；探究电流产生热量跟通电时间关系时，控制电流和电阻不变．
【详解】图中两个相同的电阻串联，通电时间和电阻相同，当给其中一个并联一个电阻时，电阻的电流改变，探究电流产生热量跟电流关系．
故选C．
【点睛】
本题考查电流产生的热量的影响因素，知道电流产生的热量跟电流大小、电阻大小、通电时间有关．
18、C
【详解】A．电路为串联电路，电压表测量电源电压，而电源电压不变，所以无论压力增大还是减小，电压表的示数都不变，故A不符合题意；
B．电压表的内阻很大，串联在电路中相等于断路，所以无论压力增大还是减小，电压表的示数都不变，故B不符合题意；
C．图中电流表串联在电路中，当人的体重越大时，滑片向下移动，滑动变阻器连入电路的电阻减小，电流增大，电流表的示数增大，故C符合题意；
D．电路中电流表与滑动变阻器并联，将滑动变阻器短路了，无论压力如何变化，电流表示数都不变，不能实现人的体重越大，电表的示数越大，故D不符合题意。
19、A
【详解】由电路图可知，电路为滑动变阻器与灯泡串联电路，当滑动变阻器的滑片由b向a移动的过程中，接入电路中的电阻大小不变，电路中的电流不变，灯泡的亮度不变；此过程与电压表并联的电阻变小，由串联分压可知，电压表的示数变小，答案选A．
20、A
【详解】A．导线中电流的迅速变化会在空间激起电磁波，故A说法正确；
B．电磁波的传播不需要介质，在真空中传播速度是3×108m/s，故B说法错误；
C．微波炉是利用电磁波中的微波来加热食物的，可以向外辐射电磁波，过量的电磁波辐射对人体有害，故C说法错误；
D．用电磁波可以传递声音与图像，但会受到其它电磁波的干扰，故D说法错误；
故选A。
21、C
【详解】用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac =6V．说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。故ABD不符合题意，C符合题意。
22、C
【详解】一茶开水，质量约0.25kg，开水的温度大约是100℃，水温为40℃时可以喝；水放出的热量
比较各选项，C选项比较接近。
故选C。
23、A
【详解】A．汽油机的四个冲程是吸气、压缩、做功、排气冲程。做功冲程高温高压燃气推动活塞向下运动，将内能转化为机械能，故A正确；
B．内能与物体的温度和质量有关，因此热水的内能不一定比冷水的内能多，故B错误；
C．用火炉烧水，是通过热传递的方法增加水的内能，故C错误；
D．沙子发烫而水不热是因为水的比热容大，质量相同的沙子和水，吸收相同的热量，沙子升高的温度要大，故D错误。
故选A。
24、B
【分析】根据光照强度的变化判断光敏电阻阻值如何变化；根据串联电路的特点及欧姆定律判断电流表与电压表示数如何变化。
【详解】逐渐增大光敏电阻的光照强度，光敏电阻的阻值减小，电路的总电阻R总减小，电源电压U不变，电路电流变大，电流表示数变大；定值电阻R0阻值不变，定值电阻两端电压变大，光敏电阻两端电压变小，电压表示数变小，故选B。
25、D
【详解】电源电压不变，根据P=UI，电路中总电流越大，电路中的总功率越大，根据串并联电路中电流特点，当两电阻并联时通过电路的总电流最大。
故选D。
26、A
【详解】A．若甲表是电压表，乙表是电流表，两个电阻并联在电路中，电流表测量的是R2中的电流．故A正确；
B．若甲表是电流表，乙表是电流表，此时整个电路发生短路，故B错误；
C．若甲表是电压表，乙表是电压表，此时，R2中没有电流通过，发生断路，故C错误；
D．若甲表是电流表，乙表是电压表，此时，R2中没有电流通过，发生短路，故D错误．
27、D
【详解】A．由图像可知，当电压相等时，R2电流较大，因此R2＜R1，故A不符合题意；
BC．由图像可知，两电阻均为定值电阻，故BC不符合题意；
D．串联电流相等，电阻大的功率大，故D符合题意。
故选D。
28、B
【详解】电压表与灯L1和电源组成“方框”，可推知电压表测量灯泡L2两端的电压，即灯泡L2两端的电压为2.5V．而两灯泡串联在电路中，故可知灯泡L1两端的电压为6V－2.5V＝3.5V。
29、C
【详解】AD．因为是光滑的轨道，不计空气阻力，小球在轨道上运动没有机械能的损耗，则小球的机械能守恒，所以小球能到达的最高点应与A点在同一水平直线上，不能沿轨道向上运动到E点；因小球的机械能守恒，所以小球到达D点时的机械能等于它到达B点时的机械能，故AD错误；
B．小球从A点加速下滑到C点时，小球受竖直向下的重力，小球向下移动了距离，所以重力对小球做了功，故B错误；
C．小球到达C点（最低点）时，质量不变，此时速度最大，高度最小，所以它的动能最大，重力势能最小，故C正确；
故选C．
30、D
【详解】A、我国北方地区频发的“沙尘暴天气”，“沙尘”是肉眼可见的物体的运动，不属于分子运动，不符合题意；
B、春天柳絮漫天飞舞，“柳絮”也是可见的物体的运动，不符合题意；
C、大雪纷飞，仍是宏观物体的运动，与扩散无关，不符合题意；
D、桂花香气袭人，是气体分子运动的结果，属于扩散现象，符合题意．
故选D．
【点睛】
要理解分子是看不见的，因为分子太小了，而能看到的灰尘、烟尘一类的物体仍属宏观的物体运动，比分子还是大得多的，不能说明分子的运动．
二、填空题（每空1分，共10题，20分）
31、越大 越小 越大
【解析】[1]由电路图可知，滑动变阻器R与定值电阻R0串联，电压表测量R0两端的电压；油箱内油量越少，R连入电路的阻值越大；
[2]由可知，电路中的电流越小，由可知，R0两端的电压越小，即电压表的示数越小；
[3]因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压越大。
32、热传递 比热容
【详解】[1]给学生教室、寝室开通了暖气，室温变暖，温度升高，这是通过热传递的方式改变了它的内能；
[2]因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气中用水来供热。
33、电流大小
【详解】让导线处于蹄形磁体的磁场中，调节滑动变阻器滑片P的位置，闭合开关后，发现直导体保持静止；改变滑动变阻器滑片P的位置，增大电流，发现直导体在磁场中由静止开始沿轨道运动起来，所以研究的是通电导线在磁场中的受力大小与电流大小的关系。
34、10 25
【详解】[1]电灯泡的额定功率为100W，即0.1kW，由得，小灯泡正常工作的时间为
[2]小灯泡的电阻为
小灯泡实际功率为
35、并 串
【详解】[1]街道上的路灯，虽然它们总是同时亮、同时灭，但一盏灯坏了不发光，其它的仍能发光，说明灯与灯间互不影响，所以它们是并联的。
[2]在家庭电路中，开关的通断控制灯泡的亮暗，所以灯泡与控制它的开关是串联的。
36、力 将电池正负极对调（或将磁铁的N、S极对调）
【详解】导线会转动是由于磁场对通电导线有力的作用，若要改变导线的转动方向，可以改变电流方向或磁场方向，因此可以进行的操作是将电池正负极对调或将磁铁的N、S极对调．
37、串 小
【详解】[1][2]因为电流表的电阻非常小，如果并联在电路中，会使电路形成短路，所以电流表应串联在电路中；尽管电流表的电阻非常小，但是还是有电阻的，对电流也有阻碍作用，所以，电流表测量的值比真实值略小。
38、电压 电流
【详解】[1][2]要使电阻R1、R2并联，由图可知电流必须从开关S分别流入支路R1、支路R2和仪表乙，然后流回负极，所以甲为电压表；乙为电流表，测通过R2的电流。
39、0.2 6
【详解】有6只这种灯泡串联接在电压为6 V的电源上，每只灯泡两端电压是1 V，由电流I与电压U的关系图象可得，灯泡的电流为0.2A；把一只这种灯泡与一电阻并联接在电压为6 V的电源上，由电流I与电压U的关系图象可得，灯泡的电流为0.5A，由并联电路的电流特点可知，流过电阻的电流是：I=1.5A-0.5A=1A，该电阻的阻值为：.
40、1362.5 1 10000
【解析】由图可知电能表的示数为1362.5kW•h，即1362.5度；电能表转盘转过3000转用电器消耗的电能：，功率：。
三、实验题（每空1分，共2题，15分）
41、 断开 A 滑动变阻器同时接下面两个接线柱 灯泡实际功率小 1.064 将S2置于b，移动滑片，使电流表示数为I额定； 保持滑片的位置不动，将S2置于a，调节电阻箱的旋钮，使电流表的示数仍为I额定，记下电阻箱连入电路中的电阻大小R箱；
【详解】(1)[1]电压表与灯泡并联，灯泡的额定电压为3.8V，所以电压表应选择0～15V的量程；滑动变阻器与灯泡串联，采用“一上一下”接法，如图所示：
；
(2)[2]为保护电路，实验中连接电路时，开关应该断开；
[3]闭合开关前，变阻器连入电路的电阻最大，即应将滑动变阻器的滑片移至A端；
(3)[4][5]闭合开关，无论怎样移动滑片，灯泡都很暗，说明灯泡实际功率很小，电路电流很小，且两表示数不变，说明滑动变阻器不能改变电路电阻，可能的电路故障是：滑动变阻器同时接下面两个接线柱；
[6]当小灯泡正常发光时电流表的示数如乙图所示，电流表使用0-0.6A量程，分度值为0.02A，示数为0.28A，小灯泡的额定功率是
；
(4)①[7]将S2置于b，移动滑片，使电流表示数为I额定，则灯正常发光；
②[8]保持滑片的位置不动，将S2置于a，调节电阻箱的旋钮，使电流表的示数仍为I额定，记下电阻箱连入电路中的电阻大小R箱，则灯正常发光时的电阻等于R箱；
③[9]灯泡额定功率的表达式为：。
42、定值电阻断路 B 2 当电压一定时，电流与电阻成反比
【解析】（1）经分析，闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，故障是定值电阻断路．
（2）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.5A，由欧姆定律，电压表示数为：
U＝IR＝0.5A×4Ω＝2V；
根据串联分压原理可知，以后每更换一个阻值更大的电阻后，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数为2V，同时记下对应的电流值；
（3）根据实验数据，小强做出了如图所示的I﹣R图象，为反比例函数，由此得出的结论是：当电压一定时，电流与电阻成反比．
四、计算题（每题10分，共2题，20分）
43、 (1)7.5Ω；(2)3.6W
【详解】(1)电路中电流
电路的总电阻
灯泡的电阻
串联的电阻
(2)整个电路消耗的电功率
答：(1)应串联的电阻的阻值7.5Ω。
(2)整个电路所消耗的电功率3.6W。
44、 (1)0.5；(2)55Ω；(3)450J
【详解】(1)当开关置于BC时，只有电动机工作，电吹风吹冷风，根据P=UI可得，电吹风吹冷风时，通过电动机的电流
(2)当开关置于AB时，电动机与电热丝并联，电动机和电热丝同时工作，电吹风吹热风，电热丝的电功率
P=990W-110W=880W
热丝R2的电阻值
(3)由焦耳定律可得，电吹风吹冷风时电流通过电动机产生的热量
答：(1)电吹风吹冷风时，通过电动机的电流是0.5A；
(2)电热丝工作时的电阻是55Ω；
(3)电吹风吹冷风30min产生的热量是450J。
【点睛】
知道电吹风吹热风时，电动机和电热丝同时工作，电热丝的功率等于电吹风吹热风时的功率减去电吹风吹冷风时的功率。
