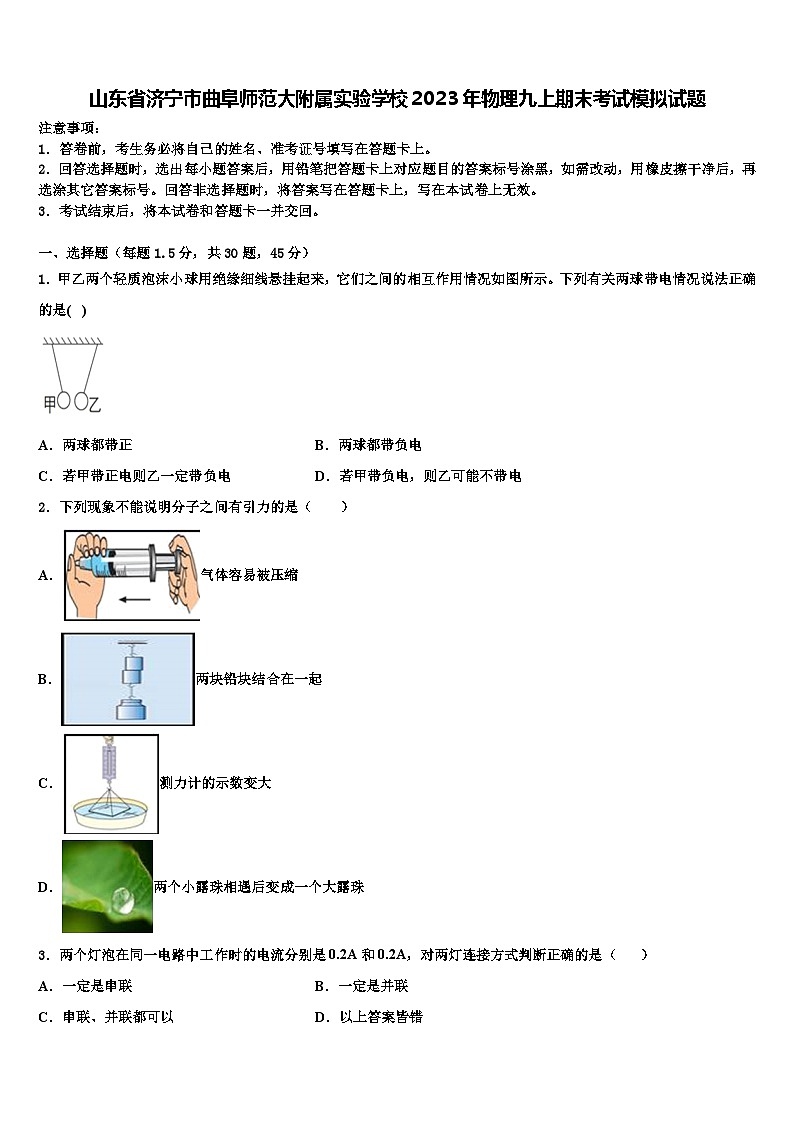

山东省济宁市曲阜师范大附属实验学校2023年物理九上期末考试模拟试题含解析

这是一份山东省济宁市曲阜师范大附属实验学校2023年物理九上期末考试模拟试题含解析，共25页。试卷主要包含了下列现象中，属于扩散现象的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．甲乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。下列有关两球带电情况说法正确的是( )
A．两球都带正B．两球都带负电
C．若甲带正电则乙一定带负电D．若甲带负电，则乙可能不带电
2．下列现象不能说明分子之间有引力的是（ ）
A．气体容易被压缩
B．两块铅块结合在一起
C．测力计的示数变大
D．两个小露珠相遇后变成一个大露珠
3．两个灯泡在同一电路中工作时的电流分别是0.2A和0.2A，对两灯连接方式判断正确的是（ ）
A．一定是串联B．一定是并联
C．串联、并联都可以D．以上答案皆错

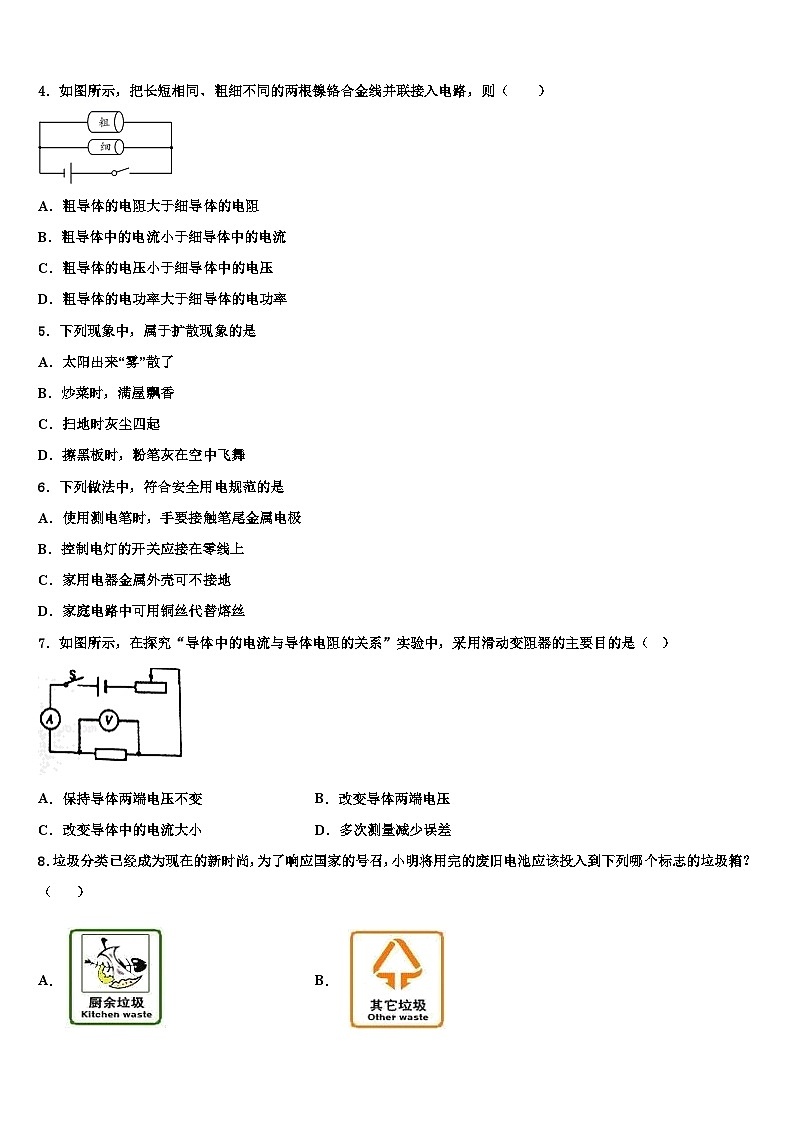

4．如图所示，把长短相同、粗细不同的两根镍铬合金线并联接入电路，则（ ）
A．粗导体的电阻大于细导体的电阻
B．粗导体中的电流小于细导体中的电流
C．粗导体的电压小于细导体中的电压
D．粗导体的电功率大于细导体的电功率
5．下列现象中，属于扩散现象的是
A．太阳出来“雾”散了
B．炒菜时，满屋飘香
C．扫地时灰尘四起
D．擦黑板时，粉笔灰在空中飞舞
6．下列做法中，符合安全用电规范的是
A．使用测电笔时，手要接触笔尾金属电极
B．控制电灯的开关应接在零线上
C．家用电器金属外壳可不接地
D．家庭电路中可用铜丝代替熔丝
7．如图所示，在探究“导体中的电流与导体电阻的关系”实验中，采用滑动变阻器的主要目的是（ ）
A．保持导体两端电压不变B．改变导体两端电压
C．改变导体中的电流大小D．多次测量减少误差
8．垃圾分类已经成为现在的新时尚，为了响应国家的号召，小明将用完的废旧电池应该投入到下列哪个标志的垃圾箱？（ ）
A．B．
C．D．

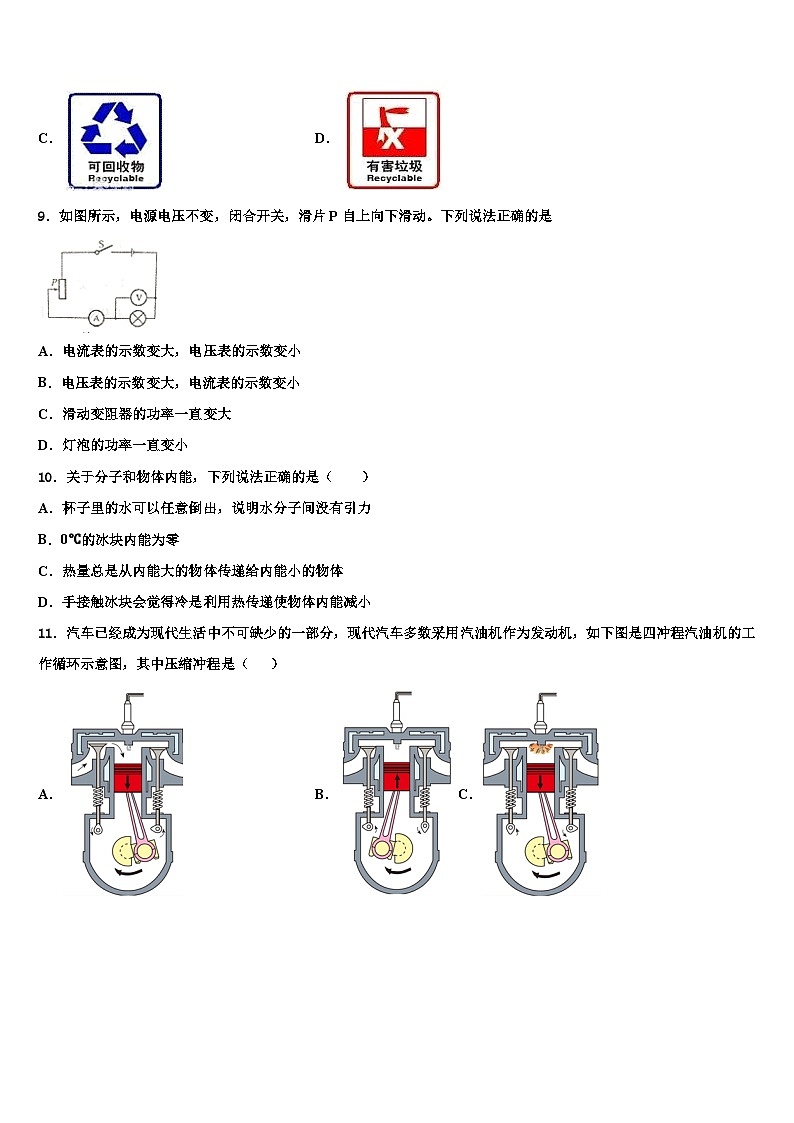

9．如图所示，电源电压不变，闭合开关，滑片P自上向下滑动。下列说法正确的是
A．电流表的示数变大，电压表的示数变小
B．电压表的示数变大，电流表的示数变小
C．滑动变阻器的功率一直变大
D．灯泡的功率一直变小
10．关于分子和物体内能，下列说法正确的是（ ）
A．杯子里的水可以任意倒出，说明水分子间没有引力
B．0℃的冰块内能为零
C．热量总是从内能大的物体传递给内能小的物体
D．手接触冰块会觉得冷是利用热传递使物体内能减小
11．汽车已经成为现代生活中不可缺少的一部分，现代汽车多数采用汽油机作为发动机，如下图是四冲程汽油机的工作循环示意图，其中压缩冲程是（ ）
A．B．C．D．
12．如图所示，是内燃机工作循环中的一个冲程，它是（ ）
A．压缩冲程，将内能转化成机械能
B．压缩冲程，将机械能转化成内能
C．做功冲程，将内能转化成机械能
D．做功冲程，将机械能转化成内能
13．如图所示，若要使灯泡L1、L2是并联的，下面做法正确的是（ ）
A．接通S1、S2B．接通S2、S3C．只接通S2D．接通S1和S3
14．如图所示，电源电压保持不变，R1为定值电阻．闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（ ）
A．电流表A的示数变大，电压表V1的示数变小
B．电流表A的示数变小，电压表V2的示数变小
C．电压表V1的示数与电流表A的示数的比值变大
D．电压表V2的示数与电流表A的示数的比值变小
15．如图所示的电路，闭合开关S后发现L1发光明显，L2只能微弱发光，下列对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L2断路
B．灯泡L2短路
C．灯泡L2的电阻较大，其实际功率较小
D．灯泡L2的电阻较小，其实际功率较小
16．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是
A．用铜丝替代保险丝B．更换灯泡时断开电源开关
C．开关接在灯泡和零线之间D．使用测电笔时手接触笔尖金属体
17．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（ ）
A． B． C． D．
18．下列操作符合安全用电原则的是（ ）
A．用湿布擦拭未断开电源的电视机B．有人触电时，立即断开开关
C．使用测电笔时，手指接触金属体笔尖D．电线着火时，立即用湿毛巾覆盖着火处
19．下列说法正确的是（ ）
A．燃料燃烧越充分，它的热值就越大
B．燃烧时放出的热量越多的燃料，热值越大
C．内燃机用水做冷却液，是因为水的比热容较大
D．比热容越大的物质，吸收的热量一定越多
20．如图所示，在探究串联电路中的电压关系时，小华用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是
A．分析数据，得出结论
B．改变电源电压，再测出几组电压值
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
21．对如图所示的三个电路，状态判断正确的是（ ）
A．甲断路、乙短路、丙通路B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路D．甲短路、乙断路、丙通路
22．关于功、功率和机械效率，下列说法正确的是（ ）
A．机械的功率越大，做功越多B．机械的功率越大，做功越快
C．机械的功率越大，机械的机械效率越高D．机械的机械效率越高，机械越省力
23．关于分子热运动及热现象，下列说法正确的是
A．扩散现象只能发生在气体与液体中
B．固体很难被压缩，说明分子间存在斥力
C．物体吸收热量，温度一定升高
D．0℃的冰块内没有内能
24．如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（ ）
A．A1示数变小，V示数变小B．A1示数不变，V示数变小
C．A1示数不变，V示数不变D．A1示数变小，V示数不变
25．下列现象中属于扩散现象的是
A．乡村里炊烟袅袅升起B．花园里花香四溢
C．风起时花粉在花朵间传播D．冬日里雪花漫天飞舞
26．将与毛衣摩擦过的气球靠近头发，会看到如图所示令人惊奇的现象。是因为
A．气球会飞起B．气球摩擦后带了电
C．气球与头发带同种电荷D．气球不带电
27．如图所示的电路，电源电压不变，闭合开关后，当滑片P向右移动时，下列说法正确的是（ ）
A．灯泡L变亮B．电压表示数变大
C．电路消耗的总功率变大D．电流表A1示数变小
28．如图是一个天然气泄漏检测电路的原理图．电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（ ）
A．天然气浓度增大，电压表示数变小
B．天然气浓度增大，电流表示数变小
C．天然气浓度减小，电压表示数变小
D．天然气浓度减小、电流表示数变大
29．如图所示是调光台灯的简化电路图,L标有“220V40W”．闭合开关S,不考虑灯泡电阻的变化,则
A．当滑片P从b端向a端移动时,电路总电阻变大
B．当滑片P从a端向b端移动时,灯泡变亮
C．当滑片P在a端时,灯泡正常发光
D．当滑片P在b端时,电路总功率最大
30．用如图所示的甲、乙两种滑轮装置匀速提升重均为20N的A、B两物体，已知每个滑轮重1N，不计绳重和轮、轴间摩擦。下列说法中正确的是
A．甲图中，手的拉力F甲=21N
B．乙图中，手的拉力F乙=10N
C．若A、B两物体都被提升0.5m，则利用乙装置做的有用功比甲多
D．若A、B两物体都被提升0.5m，则利用甲装置做的总功比乙少
二、填空题（每空1分，共10题，20分）
31．在“探究导体的电阻跟哪些因素有关”的实验中。
（1）小明准备了五根电阻丝、电流表（有0～0.6A和0～3A两个量程）、电压恒为4V的电源，按图电路图进行连接，A、B间接入电阻丝。取得数据填入表：
（2）将2、3、4三根电阻丝分别接入A、B间，可以得出结论：同种材料、相同长度的导体，电阻与横截面积成_____比。这个实验采用的科学研究方法是_____法。
（3）如果将电阻丝1、2分别接入A、B间，可以探究电阻与_____的关系；为了探究“电阻与材料的关系”，应该选用两条电阻丝、_____（选填电阻丝的编号）分别接入A、B进行对比；
（4）将电阻丝5接入A、B间后，实验将无法进行下去，原因是_____；可见，在实验中，用开关进行_____（填操作名词）非常重要。
32．如图所示的电路中，电源电压不变，闭合开关S，将滑片P向左移动的过程中，示数始终不变的电表是_____（选填“A”、“V”或“A2”）。当滑片P停留在左端不动时，断开开关S，电压表V示数与电流表A示数的比值将_____（选填“变大”、“不变”或“变小”）
33． (1)如图所示，甲图读数是______，乙图读数是______，丙图读数是______。
(2)如图所示为一个家用电能表，其盘面上标有“2500r/kW·h”字样，它表示每消耗______的电能，电能表的转盘转______转。若某个某用电器单独使用时，电表转盘在300s内转了250转，则用电器的功率是______W。
34．《杭州日报》报道，在杭州动物园内，一位物理老师仅用小小的弹簧测力计和一根长硬棒，粗略测出一头大象的重力。如图，测力计在A点竖直向下拉长硬棒，使其水平静止，
(1)请在图中画出杠杆受到测力计的拉力F1及动力臂L1；
（________）
(2)弹簧测力计的读数为200N，悬点O距弹簧测力计一端9m，距铁笼悬挂点0.06m，不计长硬棒和铁笼的质量，大象的重力为____________N。（g取10N/kg）
35．物理学研宄中经常用到“控制变量法”、“等效替代法”、“类比法”等科学方法。在下列研究实例中，采用了“控制变量法”的是________；采用了“等效替代法”的是_________； 采用了“类比法”的是_______（均填序号）。
(1)研究串联、并联电路时，引入“总电阻”。
(2)“密度”的定义方法。
(3)研究电流时与水流进行对比。
(4)研究电流与电压关系时，保持导体的电阻不变。
36．如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图像，则R1与R2的最大阻值之比为_____，电路中的最大总功率为_____W。
37．火箭加速升空过程中，对于火箭搭载的卫星来说，动能____，重力势能____，卫星的机械能是由火箭燃料的____能转化而来的．
38．能量既不会凭空消失，也不会凭空产生，它只会从一种形式转化为其他形式，或者从一个物体转移到其他物体；同理，由摩擦起电的原理可知，摩擦起电并不是______了电荷，只是电荷_______；电荷的____形成电流，电流不会凭空产生或凭空消失。在能量的转化和电荷的转移过程中，其总量保持不变。
39．家中电风扇长时间使用后叶片上粘有大量灰尘，是由于叶片与空气摩擦后_______ 而吸引轻小物体；使用测电笔辨别零线或火线时，手不能接触__（选填“笔尖”或“笔尾"）金属体．
40．走近加油站，会闻到汽油的味道，是因为分子在做______；冬季在加油站不宜整理衣服和头发，因为易发生_____现象；加油前我们需要触摸加油机上的静电消除器(如图)避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是____电荷。
三、实验题（每空1分，共2题，15分）
41． “测定物质密度”的实验原理是_______，实验中需要测量的物理量有________ 。在“探究物质质量与体积的关系”实验中，先要控制______________________相同进行研究，为了得出普遍规律，还需进一步改变_________________继续探究。（最后两空选填“质量”、“体积”或“物质”）
42．在“测量小灯泡电功率”实验中，电源电压为，小灯泡的额定电压为（正常发光时电阻约为）。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：滑动变阻器的滑片P向A端移动时灯变暗，且连线不能交叉。
（________）
(2)当滑片P移到某一位置时，电压表的示数为，若要测量小灯泡的额定功率，应将滑片向_____端（填“”或“”）移动，直到小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为_____。
(3)小明根据多组实验数据绘制了小灯泡的I-U图象（如图丙），根据图象知小灯泡在不同亮度下，其电压与电流的比值不同，你认为主要原因是_____。
(4)若把小灯泡换成一个定值电阻，则不能完成下列探究的是_____（填字母）。
A．电流与电压的关系 B．测导体的电阻 C．电流与电阻的关系
四、计算题（每题10分，共2题，20分）
43．如图所示的电路，电源电压保持不变，R1＝30Ω，当闭合开关S1、S，断开S2时，电流表的示数为0.4A．当闭合开关S、S1、S2时，电流表的示数为0.6A，此时灯泡正常发光，求：
（1）电源电压；
（2）小灯泡的额定功率和正常发光时的电阻；
（3）当闭合开关S、S1、S2时，通电100s，求整个电路消耗的电能。
44．在夏季用电高峰，某些偏远的乡村会断电，为了确保日常用电不受影响，某村民自购了一台柴油发电机，其外形与主要的参数如图所示。
(1)求发电机最大功率工作时的输出电流。
(2)为了灌溉农田，村民利用该发电机为一额定功率为2000W的水泵供电，连续抽水2小时，求该水泵2小时内消耗电能。
(3)接第2小题，若该发电机在2小时时间内消耗柴油1.2kg，求该发电机的效率。（柴油的热值为4.0×107J/kg）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】由图知道，两只轻质小球靠近时相互吸引，说明两只小球带异种电荷或一个带电、另一个不带电（带电体具有吸引轻小物体的性质）；若甲带正电，则乙带负电或不带电；若甲带负电，则乙带正电或不带电，故D正确。
故选D。
2、A
【详解】A．气体容易被压缩说明了分子之间有间隙，符合题意；
BCD．两块铅块结合在一起、测力计的示数变大、两个露珠相遇后变成一个露珠，都能说明分子间存在着相互作用的引力，不符合题意。
故选A。
3、C
【详解】两只灯泡串联时，通过各用电器的电流处处相等，用电流表测得通过这两只灯泡的电流相等；两只灯泡并联时，干路电流等于各支路电流的和；但如果它们的规格相同，通过这两只灯泡的电流也会相等。因此这两只灯泡可能是串联，也可能是并联。
故选C。
4、D
【详解】A．长短相同，粗导体的电阻小于细导体的电阻。故A错误；
B．并联电路中电阻小的支路电流大，所以粗导体中的电流大于细导体中的电流。故B错误；
C．并联电路中各支路电压都相等，所以粗导体的电压等于细导体中的电压。故C错误；
D．并联电路中，各支路电压相等，粗导体的电阻小，由功率公式可知，粗导体电功率大。故D正确。
故选D。
5、B
【详解】A．太阳出来“雾”散了，是可视的宏观物体的运动，不是分子的运动，不属于扩散现象，故A不合题意；
B．炒菜时，芳香油分子不停地做无规则运动，扩散到空气中，由于炒菜时温度很高，所以分子的扩散速度加快满屋飘香，属于扩散现象，故B符合题意；
C．扫地时灰尘四起是灰尘的机械运动，不是分子的运动，不属于扩散现象，故C不符合题意；
D．擦黑板时，粉笔灰在空中飞舞是粉笔灰的机械运动，不是分子的运动，不属于扩散现象，故D不符合题意。
6、A
【详解】A．使用测电笔辨别火线和零线时，用手接触笔尾金属体电极，笔尖接触电线，氖管发光，表明检测的是火线，故A符合题意；
B．接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故B不符合题意；
C．将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故C不符合题意；
D．保险丝是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，如果用铜丝代替，因铜丝的熔点高，就起不到保护电路的作用，故D不符合题意。
7、A
【详解】探究“导体中的电流与导体电阻的关系”实验时，要控制电阻的电压不变，故使用滑动变阻器的主要目的是保持导体两端电压不变，故选A。
8、D
【详解】废电池，含有的汞、铅、镉等重金属，溶出会污染地下水和土壤，破坏人类的生存环境，威胁人类的健康，故属于有害垃圾，所以，应投入的垃圾箱是有害垃圾箱，故D符合题意。
9、D
【详解】AB．由电路图知：灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测灯泡两端的电压，滑片P自上向下滑动时，滑动变阻器连入电路的阻值变大，则电路总电阻变大，根据欧姆定律，电路中电流变小，电压表的示数变小，故AB错误；
C．灯泡L和滑动变阻器串联，滑动变阻器的功率
，
所以，滑片P自上向下滑动的过程中，滑动变阻器连入电路的电阻逐渐变大，滑动变阻器的功率先变大后变小，当R滑 =RL 时，滑动变阻器的功率最大，故C错误；
D．由A知，滑片P自上向下滑动时，电路中电流变小，电压表的示数变小，根据P=UI，灯泡的功率一直变小，故D正确。
10、D
【详解】A．液体分子间距较大，分子间作用力较小，所以液体具有流动性且没有固定的形状，故A错误；
B．组成物质的分子在永不停息地做无规则运动，所以任何物体的内能都不可能为零，故B错误；
C．热量总是从温度高的物体传递给温度低的物体，故C错误；
D．手接触冰块会觉得冷是利用热传递使物体内能减小，故D正确。
故选D。
11、B
【详解】A．A的进气阀门打开，排气阀门关闭，活塞向下，是吸气冲程，A不符合题意；
B．B的两个阀门关闭，活塞向上压缩气体做功，将机械能转化为内能，是压缩冲程，B符合题意；
C．C的两个阀门关闭，火花塞点燃，产生爆发性燃烧推动活塞向下做功，将内能转化为机械能，是做功冲程，C不符合题意；
D．进气阀门关闭，排气阀门打开，活塞向上，是排气冲程，D不符合题意。
故选B。
12、C
【详解】由图可知，气门都关闭，火花塞工作且活塞向下运动，该冲程为做功冲程，将内能转化为机械能，故ABD不符合题意，C符合题意。
故选C。
13、D
【详解】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响．
A.接通S1、S2时，电路中只有L2接入电路，故A不符合题意；
B.接通S2、S3时，电路中只有L1接入电路，故B不符合题意；
C.只接通S2时，电路中L1和L2串联，故C不符合题意；
D.接通S1和S2时，电路中L1和L2并联，故D符合题意．
14、D
【解析】试题分析：由图示电路图可知，两电阻串联，电流表测电路电流，电压表V1测电阻R1两端电压，电压表V2测滑动变阻器两端电压；由图示电路图可知，滑片向右移动过程中，滑动变阻器接入电路的阻值减小，
电路总电阻减小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，滑动变阻器接入电路的阻值减小，滑动变阻器分压减小，电压表V2示数减小，灯泡两端电压变大，电压表V1示数变大，故AB错误；电压表V1的示数与电流表A的示数的比值等于定值电阻R1的阻值，定值电阻阻值不变，电压表V1的示数与电流表A的示数的比值保持不变，故C错误；由A可知，电压表V2 的示数变小，电流表A的示数变大，则电压表V2的示数与电流表A的示数的比值变小，故D正确．
考点：电路的动态分析
15、D
【详解】A．当电路中发生断路时，串联电路中没有电流，灯泡都不亮，故A不符合题意；
B．当灯泡L2发生了短路，L2会不亮，故B不符合题意；
C．串联电路中的电流相同，根据公式，L1电阻越大，功率越大，灯泡越亮，故C不符合题意；
D．串联电路中的电流相同，根据公式，L2电阻越小，功率越小，灯泡越暗，故D符合题意。
故选D。
16、B
【解析】铜丝熔点较高不可作为保险丝替代品；更换灯泡是应断开电压以防触电；开关应接在用电器与火线之间；使用测电笔时手应接触测电笔尾，不可接触笔尖，否则会发生触电危险。
17、D
【详解】A．Rx和定值电阻串联，电压表U1测量定值电阻两端的电压，根据求出通过定值电阻的电流，根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流
Ix=I0
电压表U2测量Rx两端的电压Ux，根据求出电阻，A项不符合题意；
B．开关S和S1都闭合时，电压表测量电源电压；开关S闭合S1断开时，电压表直接测量Rx两端的电压。根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压，根据求出通过定值电阻的电流。根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流
Ix=I0
根据求出电阻，B项不符合题意；
C．Rx和定值电阻并联，电流表A1测量定值电阻的电流，根据U=IR求出定值电阻两端的电压，根据并联电路各支路电压相等，Rx两端电压等于定值电阻两端的电压
Ux=U0
电流表A2测量Rx的电流Ix，根据求出电阻，C项不符合题意；
D．Rx和定值电阻串联，电流表测量串联电路的电流，不能直接或间接测量Rx两端的电压，不能求出Rx电阻，D项符合题意。
故选D。
18、B
【分析】(1)因为水是导体，故不能用湿物体接触未断开电源的电器；
(2)发现有人触电时首先切断电源或用竹竿、木棍等不导电的物体将导线挑开；
(3)使用测电笔时，必须用手接触到笔尾的金属体；为防止触电，更换和维修电器时应先切断电源；
(4)生活用水是导体。
【详解】A．生活用水是导体，用湿布擦拭未断开电源的电视机，容易发生触电事故，故A不符合安全用电的原则；
B．有人触电时，首先切断电源再救人，或用不导电的物体将触电者身上的导线挑开，故B符合安全用电的原则；
C．使用测电笔时，必须用手接触到笔尾的金属体，故C不符合安全用电要求；
D．生活用水是导体，电线着火时，立即用湿毛巾覆盖着火处，容易发生触电事故，应先切断电源，故D不符合安全用电的原则；
故选B。
【点睛】
本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握，加强用电安全意识，学会自我保护。
19、C
【详解】A．燃料的热值由燃料本身决定，与燃料是否充分燃烧无关，故A错误；
B．燃料燃烧放出的热量的多少还跟燃料的质量、是否完全燃烧等有关。所以燃料燃烧放出的热量越多，燃料的热值不一定越大。故B错误；
C．水的比热容比较大，等质量的水和其他液体在升高相同温度时，水吸收的热量多，所以内燃机用水做冷却液，故C正确；
D．由吸热公式可知，物体吸收热量的多少与比热容、质量、变化的温度有关，比热容越大的物质吸收热量不一定多；故D错误。
故选C。
20、C
【解析】在探究串联电路中的电压关系时，用电压表分别测出ab、bc、ac两端的电压后，为寻找规律，应换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选C．
21、A
【详解】甲图电路中，由于开关断开，所以是开路；乙图电路中，由于灯泡两端并联了一根导线，直接将电源正负两极相连，所以引起电源短路；丙图电路中处处连通，所以是通路，故只有A正确。
22、B
【详解】A．机械功率大，表明机械做功快，与机械做功多少无关，故A错误；
B．功率是表示做功快慢的物理量，功率越大，做功越快，故B正确；
C．机械效率取决于有用功与总功的比值，与机械功率的大小无关，故C错误；
D．机械的机械效率越高，表明机械做的有用功与总功的比值大，做的无用功少，与机械省力不省力无关，故D错误。
23、B
【分析】（1）一切气体、液体和固体都能发生扩散现象；（2）分子间存在相互的引力和斥力；（3）晶体熔化过程中，吸热但温度不变；（4）一切物体在任何情况下都有内能．
【详解】A、一切气体、液体和固体都能发生扩散现象，故A错误；B、固体很难被压缩，说明分子间存在斥力，故B正确；C、物体吸收热量，温度不一定升高，如晶体在熔化过程中，吸热但温度保持不变，故C错误；D、一切物体在任何情况下都有内能，所以0℃的冰块也有内能，故D错误．故选B．
24、B
【详解】由图示可知，两电阻是并联关系，电流表A1测总电流，电流表A2测通过电阻R1的电流，电压表测电阻R2右侧的电压；闭合开关S，滑片P向右移动时，对于电路中的电阻无影响，所以各处的电流大小不变，两个电流表的示数是不变的，故A、D错；电压表所测部分的电阻在变小，所以电压表的示数是变小的，故B正确，C错误；应选B．
25、B
【解析】A．乡村里炊烟袅袅升起是炊烟颗粒在运动属于机械运动，故A不符合题意；
B．花园里花香四溢是花香分子在不停的做无规则运动属于扩散运动，故B符合题意；
C．风起时花粉在花朵间传播是花粉颗粒在运动属于机械运动，故C不符合题意；
D．冬日里雪花漫天飞舞是雪花物体在运动属于机械运动，故D不符合题意。
26、B
【详解】与毛衣摩擦过的气球靠近头发，会看到气球吸引头发，这是因为与毛衣摩擦过的气球带电，从而吸引不带电的头发，故选B。
27、D
【解析】由电路图可知,灯泡L与滑动变阻器R并联,电流表A1测干路电流,电流表A2测L支路的电流，电压表测电源的电压．因电源的电压不变，所以，滑片移动时，电压表的示数不变，故B错误；因并联电路中各支路独立工作、互不影响，所以,滑片移动时通过L的电流和灯泡的实际功率不变,即电流表A2的示数不变、灯泡L的亮度不变，故A错误；当滑片P向右移动时，变阻器接入电路中的电阻变大，由I＝可知，通过变阻器R的电流变小，因并联电路中干路电流等于各支路电流之和，所以,干路电流变小,即电流表A1的示数变小，故D正确；由P＝UI可知，电路消耗的总功率变小，故C错误．故选D.
点睛：由电路图可知，灯泡L与滑动变阻器R并联，电流表A1测干路电流，电流表A2测L支路的电流，电压表测电源的电压．根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过L电流和实际功率的变化，进一步判断亮暗的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R电流的变化，根据并联电路的电流特点可知干路电流的变化，根据P＝UI可知电路消耗总功率的变化．
28、C
【分析】由电路图知道两电阻串联，电压表测量R0 两端的电压；根据天然气浓度的变化确定气敏电阻R的变化，最后由欧姆定律确定电路中电流的变化和电压表示数的变化即可
【详解】由电路图可知两电阻串联，电压表测量两端的电压，电流表测电路中的电流．
当天然气浓度增大时，气敏电阻R的阻值减小，电路中的总电阻减小；根据可知，电路中的电流变大，即电流表示数变大，故B错误；由可知，的电阻不变，电流增大时，两端的电压变大，即电压表示数变大，故A错误；
反之，当天然气浓度减小时，电阻变大，电路中电流变小，电流表示数变小，故D错误；由可知的电阻不变，电流减小时，两端的电压变小，即电压表示数变小，故C正确，故选C．
【点睛】
重点是欧姆定律的应用，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握．
29、C
【解析】由电路图知道，灯泡和滑动变阻器串联在一起；当滑片P从b端向a端移动时，滑动变阻器接入电路的电阻减小，所以电路总电阻变小，故A错误；当滑片P从a端向b端移动时，滑动变阻器接入电路的电阻变大，电路总电阻变大，电流减小，由P=I2R知道，灯泡的实际功率减小，灯泡亮度会变暗，故B错误；当滑片P在a端时，滑动变阻器接入电路的电阻为0，灯泡两端的电压等于电源电压220V，所以灯泡正常发光，故C正确；当滑片P在b端时，总电阻最大，电路中电流最小，由P=UI知道，电路总功率最小，故D错误，故选C．
点睛：本题考查都是电路的动态分析，解题的关键是明确滑动变阻器滑片位置不同时，接入电路电阻的特点．
30、D
【分析】考察了定滑轮和动滑轮的工作特点及有用功与额外功的关系。
定滑轮特点是不省力但能改变动力的方向（实质是个等臂杠杆）；动滑轮特点是省一半力但不能改变动力方向，但要费距离（实质是个动力臂为阻力臂两倍的杠杆）；由可知，两次所做的有用功的关系。但用乙装置提重物时，得提起滑轮，所做的额外功较多。
【详解】A．由甲图可知，该滑轮是定滑轮，不计绳重和轮、轴间摩擦，使用该滑轮不省力，手的拉力等于物体的重力，；故A项错误；
B．由乙图可知，该滑轮是动滑轮，不计绳重和轮、轴间摩擦，使用该滑轮可以省一半的力，拉力等于物体和动滑轮总重力的一半，即乙图中手的拉力
，
故B项错误；
C．物体A与物体B两物体重力均为20N，它们提升高度均为0.5m，由可知，两次所做有用功相等，故C项错误；
D．不计绳重和轮、轴间摩擦，物体A与物体B它们提升高度均为0.5m，两次所做有用功相等，但由于乙图中，F乙还要提升动滑轮，要做一部分额外功，所以乙装置做的总功更多，即利用甲装置做的总功比乙少，故D项正确。
二、填空题（每空1分，共10题，20分）
31、反 控制变量 长度 2和5 电路中的电流超过了电流表的量程 试触
【详解】（2）[1][2]将2、3、4三根电阻丝分别接入A、B间，由表格可知，材料和长度量筒，横截面积不同，电流不同，横截面积越大，电流越大，可以得出结论：同种材料、相同长度的导体，电阻与横截面积成反比。这个实验采用的科学研究方法是控制变量法。
（3）[3]如果将电阻丝1、2分别接入A、B间，由表格可知，材料和横截面积相同，长度不同，可以探究电阻与长度的关系；
[4]为了探究“电阻与材料的关系”，应该选用两条电阻丝材料不同、长度和横截面积相同的2和5分别接入A、B进行对比；
（4）[5][6]将电阻丝5接入A、B间后，由于锰铜合金丝的电阻较小，电路中的电流较大，电流超过了电流表的量程，所以实验将无法进行下去，在实验中，可以利用开关进行试触来选择电流表的量程。
32、V 变大
【解析】[1]由电路图可知，R1、R2并联，电压表测电源的电压，电流表A测干路电流，A1测R1支路的电流；因电源的电压不变，所以，滑片移动时电压表的示数不变；将滑片P向左移动的过程中，滑动变阻器接入电路的电阻变大，由I＝可知，该支路的电流变小，即电流表A1的示数变小；因并联电路各支路独立工作、互不影响，所以，R2支路的电流不变，因并联电路干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小；
[2]当滑片P移至左端时，断开开关S，电压表仍侧电源的电压，即电压表的示数不变，而此时R2支路断路，电流表A只测通过滑动变阻器的电流，所以电流表A的示数变小，故电压表V示数与电流表A示数的比值将变大。
33、2.6V 2.6A 6868Ω 1kW⋅h 2500 1200
【详解】(1)[1]电压表的量程选的是0∼3V，最小分度值是0.1V，所以读数是2.6V。
[2]电流表的量程是0∼3A，最小分度值是0.1A，所以读数是2.6A。
[3]变阻箱的读数等于各刻盘示数乘以倍数后再相加在一起，因此变阻箱的读数是
6×1000Ω+8×100Ω+6×10Ω+8×1Ω=6868Ω
变阻箱的读数是6868Ω。
(2)[4][5]电能表盘面上标有“2500r/kW·h”,表示每消耗1kW⋅h的电能，电能表的转盘转动2500转。
[6]转250转消耗的电能
W=kW⋅h×250=0.1kW⋅h
用电器的功率
P===1.2kW=1200W
用电器的功率为1200W。
34、 3×104
【详解】(1)[1]杠杆受到弹簧测力计的拉力从A点画出，沿着弹簧测力计的方向向下，力臂为支点O到该力的距离，如图。
(2)[2]根据杠杆的平衡条件“动力×动力臂=阻力×阻力臂”可得
代入数据可得，大象的重力为
35、 (4) (1) (3)
【分析】解决此题要知道常用的物理学研究方法有：等效法、模型法、比较法、分类法、类比法、控制变量法、转换法等。
【详解】[1]研究电流与电压关系时，保持导体的电阻不变，采用的是控制变量法；
[2]研究电路时引入“总电阻”概念，是等效替代法；
[3]研究电流时把它与水流做比较，运用的是类比法；
“密度”的定义方法，运用的是比值定义法。
36、1:2 1.8
【详解】[1]由电路图可知，R1与R2串联，电流表测电路中的电流，电压表测R2两端的电压。当滑片位于最左端a时，变阻器接入电路中的电阻为零，电路中的电流最大，由图像可知，电路中的最大电流I大＝0.6A，由 可得，电源的电压：
①
当滑片位于最右端b时，接入电路中的电阻最大，电压表的示数最大，电流表的示数最小，由图像可知，此时U2＝2V，电路中的最小电流I小＝0.2A，则滑动变阻器的最大阻值：
，
因串联电路中总电阻等于各分电阻之和，所以电源的电压：
②
由①②可解得：R1＝5Ω，U＝3V，则R1与R2的最大阻值之比：
；
[2]电路中的最大总功率：
。
37、增大（增加或变大） 增大（增加或变大） 化学
【解析】动能大小与质量和速度大小有关，重力势能与质量和高度有关，动能和势能统称为机械能．火箭加速升空过程中，对于火箭搭载的卫星来说，速度变大，高度增加，故动能增大，重力势能增大，卫星的机械能是由火箭燃料的化学能转化而来的．
38、创造 从一个物体转移到另一个物体 定向移动
【详解】[1]当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力强的得到电子，束缚电子能力弱的失去电子，一种物质失去多少电子，另一种物质就得到多少电子，因此摩擦起电并不是创造了电荷，只是电荷从一个物体转移到另一个物体。
[2]电荷的定向移动形成电流。
39、带电 笔尖
【解析】由于电风扇的叶片在转动过程中与空气摩擦带上了电荷，可以吸引轻小物体，所以，灰尘会附着在扇叶上；使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，防止触电，注意手不能接触笔尖金属体．
40、无规则运动或热运动 摩擦起电或放电 负
【详解】[1]闻到汽油的味道是一种扩散现象，扩散现象说明分子不停的做无规则运动。
[2]冬天整理衣服和头发时，衣服和头发会因摩擦带上电，从而产生放电现象，产生电火花，引燃汽油蒸气发生爆炸。
[3]电流方向与正电荷的定向移动方向相同，与负电荷的定向移动方向相反，所以负电荷由静电消除器流向人体，人体带负电荷。
三、实验题（每空1分，共2题，15分）
41、 质量和体积 物质 物质
【解析】“测定物质的密度”实验目的是：测量物体的密度；需要测量物体的质量和体积，根据密度公式求出物体的密度；
在“探究物质质量与体积的关系”实验中，要控制物质种类相同，同时为了探究其规律性，应进行多次实验，应选用多种物质进行多次实验。
42、 B 0.65 灯丝电阻受温度的影响是变化的 C
【详解】(1)[1]小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω，灯的额定电流约为：
；
故电流表选用小量程与灯串联；滑动变阻器的滑片P向A端移动时灯变暗，即电流变小，电阻变大，故变阻器右下接线柱连入电路中，如下所示：
；
(2)[2]当滑片P移到某一位置时，电压表的示数为2V，若要测量小灯泡的额定功率，应使电压表的示数达到2.5V，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B端移动，直到电压表示数为额定电压；
[3]此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.26A，则小灯泡的额定功率为：
；
(3)[4]根据绘制了小灯泡的I-U图象，其电压与电流的比值不同，由欧姆定律，即电阻不同，主要原因是灯丝电阻受温度的影响是变化的；
(4)[5]A．研究电流与电压的关系要控制电阻大小不变，通过移动变阻器的滑片，可多次测量，故A不符合题意；
B．根据可知，可测导体的电阻，移动滑片可以达到多次测量求平均值减小误差的目的，故B不符合题意；
C．研究电流与电阻的关系，要保持电压不变，改变电阻的阻值，故C符合题意。
四、计算题（每题10分，共2题，20分）
43、（1） 12V；（2）2.4W， 60Ω；（3）720J。
【详解】(1)当闭合开关S1、S，断开S2时，电路为R1的简单电路，电流表测通过的电流，
由I＝可得，电源电压：
U＝I1R1＝0.4A×30Ω＝12V；
(2)当闭合开关S、S1、S2时，定值电阻与小灯泡并联，电流表测干路电流，
根据并联电路电流的规律知，
小灯泡的正常发光的电流：
IL＝I﹣I1＝0.6A﹣0.4A＝0.2A，
灯泡的额定功率：
P＝UIL＝12V×0.2A＝2.4W；
正常发光时的电阻：
===60Ω；
(3)当闭合开关S1、S2、S时，R1与L并联，
通电100s整个电路消耗的电能：
W＝UIt＝12V×0.6A×100s＝720J。
答：(1)电源电压为12V；
(2)小灯泡的额定功率为2.4W，正常发光时的电阻为60Ω；
(3)当闭合开关S、S1、S2时，通电100s，整个电路消耗的电能为720J。
44、 (1)40A；(2)1.44×107J；(3)30%。
【详解】(1) 由得发电机最大功率工作时的输出电流:
；
(2) 水泵2小时内消耗电能:
；
(3) 1.2kg柴油产生能量：
；
该发电机的效率：
。
答：(1)发电机最大功率工作时的输出电流40A；
(2) 水泵2小时内消耗电能1.44×107J；
(3) 发电机的效率30%。
序号
材料
长度
横截面积
电流（A）
1
镍铬合金丝
L
S
0.32
2
镍铬合金丝
2L
S
0.16
3
镍铬合金丝
2L
2S
0.32
4
镍铬合金丝
2L
3S
0.48
5
锰铜合金丝
2L
S
0.64
