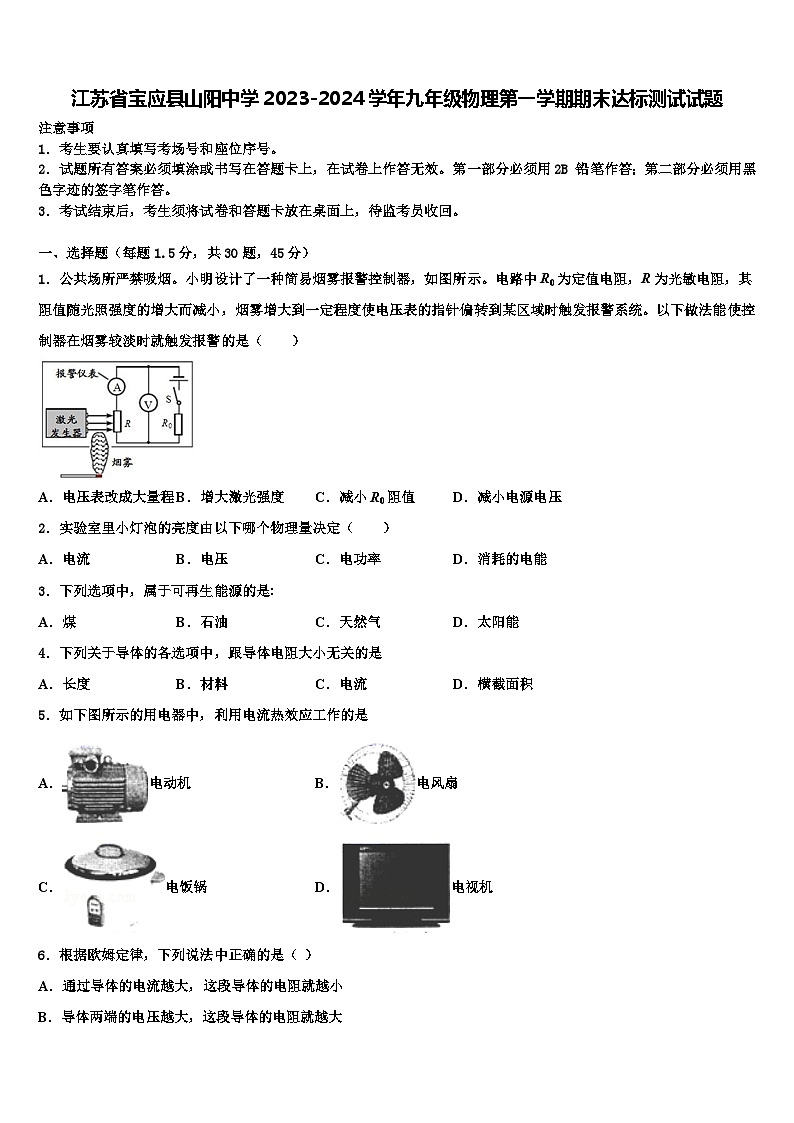

江苏省宝应县山阳中学2023-2024学年九年级物理第一学期期末达标测试试题含解析
展开
这是一份江苏省宝应县山阳中学2023-2024学年九年级物理第一学期期末达标测试试题含解析，共22页。试卷主要包含了考生要认真填写考场号和座位序号，关于热机效率，下列说法正确的是等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（ ）
A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压
2．实验室里小灯泡的亮度由以下哪个物理量决定（ ）
A．电流B．电压C．电功率D．消耗的电能
3．下列选项中，属于可再生能源的是:
A．煤B．石油C．天然气D．太阳能
4．下列关于导体的各选项中，跟导体电阻大小无关的是
A．长度B．材料C．电流D．横截面积
5．如下图所示的用电器中，利用电流热效应工作的是
A．电动机B．电风扇
C．电饭锅D．电视机
6．根据欧姆定律，下列说法中正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大

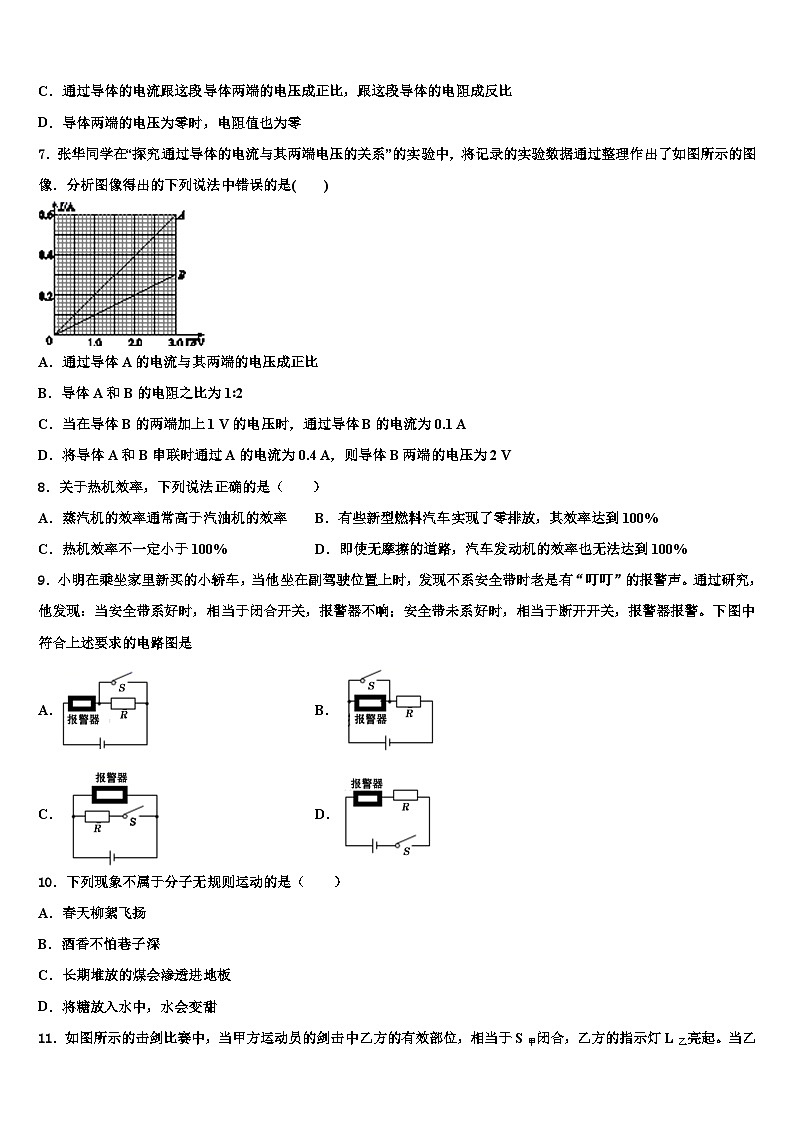

C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
D．导体两端的电压为零时，电阻值也为零
7．张华同学在“探究通过导体的电流与其两端电压的关系”的实验中，将记录的实验数据通过整理作出了如图所示的图像．分析图像得出的下列说法中错误的是( )
A．通过导体A的电流与其两端的电压成正比
B．导体A和B的电阻之比为1∶2
C．当在导体B的两端加上1 V的电压时，通过导体B的电流为0.1 A
D．将导体A和B串联时通过A的电流为0.4 A，则导体B两端的电压为2 V
8．关于热机效率，下列说法正确的是（ ）
A．蒸汽机的效率通常高于汽油机的效率 B．有些新型燃料汽车实现了零排放，其效率达到100%
C．热机效率不一定小于100% D．即使无摩擦的道路，汽车发动机的效率也无法达到100%
9．小明在乘坐家里新买的小轿车，当他坐在副驾驶位置上时，发现不系安全带时老是有“叮叮”的报警声。通过研究，他发现：当安全带系好时，相当于闭合开关，报警器不响；安全带未系好时，相当于断开开关，报警器报警。下图中符合上述要求的电路图是
A．B．
C．D．
10．下列现象不属于分子无规则运动的是（ ）
A．春天柳絮飞扬
B．酒香不怕巷子深
C．长期堆放的煤会渗透进地板
D．将糖放入水中，水会变甜

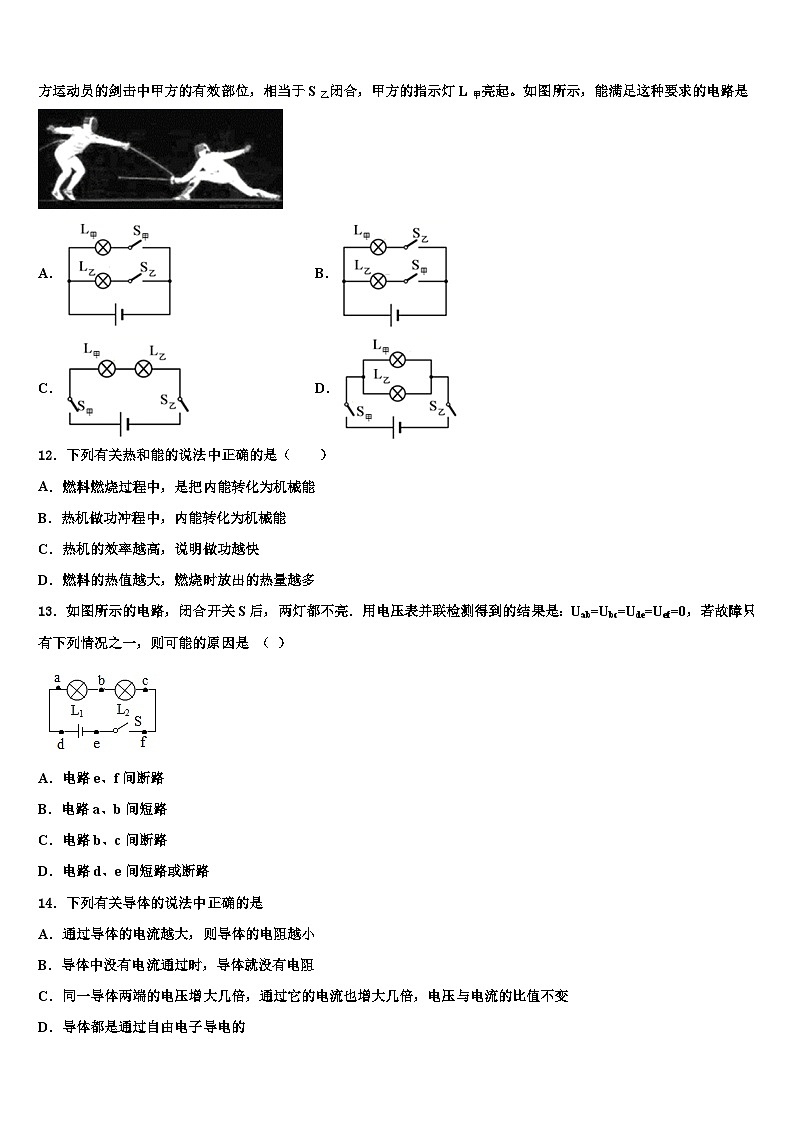

11．如图所示的击剑比赛中，当甲方运动员的剑击中乙方的有效部位，相当于S甲闭合，乙方的指示灯L乙亮起。当乙方运动员的剑击中甲方的有效部位，相当于S乙闭合，甲方的指示灯L甲亮起。如图所示，能满足这种要求的电路是
A．B．
C．D．
12．下列有关热和能的说法中正确的是（ ）
A．燃料燃烧过程中，是把内能转化为机械能
B．热机做功冲程中，内能转化为机械能
C．热机的效率越高，说明做功越快
D．燃料的热值越大，燃烧时放出的热量越多
13．如图所示的电路，闭合开关S后，两灯都不亮．用电压表并联检测得到的结果是：Uab=Ubc=Ude=Uef=0，若故障只有下列情况之一，则可能的原因是 （ ）
A．电路e、f间断路
B．电路a、b间短路
C．电路b、c间断路
D．电路d、e间短路或断路
14．下列有关导体的说法中正确的是
A．通过导体的电流越大，则导体的电阻越小
B．导体中没有电流通过时，导体就没有电阻
C．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
D．导体都是通过自由电子导电的
15．热机的效率是热机性能的一个重要指标，下面关于热机效率的叙述中不正确的是
A．在设计和制造上，要不断改进和革新，以减少各种能量损失，就有可能使热机的效率达到100%
B．两辆型号相同的小汽车，以相同的速度行驶相同的路程，耗油量小的那辆车效率可能高些
C．热机要正确使用、注意保养，可提高效率
D．在热机的各种损失中，废气带走的能量最多，设法利用废气的能量是提高燃料利用率的重要措施
16．下图为四冲程汽油机工作过程中的某冲程示意图，该冲程为（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
17．下列用电器中，利用电流热效应工作的是
A．电视机B．电热毯C．电风扇D．电脑
18．POS刷卡机的刷卡位置有一个绕有线圈的小铁环制成的检 测头，如图所示，使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，P0S机便可读出磁条上的信息。图中能反映POS刷卡机读出信息原理的是（ ）
A．B．
C．D．
19．关于电磁波的知识，下列说法中正确的是
A．导线中电流的迅速变化会在空间激起电磁波
B．电磁波的传播不需要介质，在真空中传播速度是3×108km/s
C．微波炉利用电磁波加热食物，无辐射、无污染
D．用电磁波可以传递声音与图像，不会受到任何干扰
20．下列用品中，在通常情况下属于导体的是（ ）
A．塑料尺B．橡胶垫C．橡皮擦D．铜钥匙
21．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（ ）
A．B．
C．D．
22．下列对电磁实验现象相应的解释正确的是（ ）
A．甲图中，闭合开关，小磁针的N极向左偏转
B．乙图中，该装置用来探究电磁铁磁性的强弱与线圈匝数的关系
C．丙图中，该装置用来研究电磁感应现象
D．丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转
23．如图所示，几种用电器的额定功率最接近的是（ ）
A．电扇
B．电脑
C．台灯
D．电水壶
24．公交车后门左右扶杆上各有一个按钮，如图所示，每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯都会亮，提示司机有人下车。下列如图所示的电路设计能实现上述要求的是（ ）
A．
B．
C．
D．
25．我国航母舰载机起飞将采用自行研制的电磁导射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（ ）
A．电风扇
B．手摇发电机
C．电热水壶
D．电磁起重机
26．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V 6W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“6V 3W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（ ）
A．大于3WB．等于3WC．小于3WD．无法确定
27．灯泡灯丝断了再搭上，下列说法正确的是
A．灯泡变暗，因为阻值增大而电流减小
B．灯泡变亮，因为阻值增大，产生的热量增大
C．灯泡亮度不变，因为电源电压不变
D．灯泡变亮，因为其阻值减小，电流增大，根据公式“P＝UI”可知，其电功率增大
28． “全国中小学安全教育平台”中强调了安全用电，下列做法正确的是（ ）
A．选用插座时，所有家用电器都使用两孔插座
B．家用电器检修时，不用断开电源开关
C．有人触电时，不能直接徒手去救，应先切断电源
D．用验电笔验电时，手指不接触笔尾金属体
29．关于欧姆定律表达式的几种理解，下列说法中正确的是
A．由可得，表示当导体两端电压增大时，导体电阻增大
B．由可得，表示当通过导体的电流减小时，导体电阻增大
C．表示导体两端电压增大时，通过导体的电流也一定增大
D．表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比
30．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3VB．2.5VC．3.8VD．6.3V
二、填空题（每空1分，共10题，20分）
31．标有“12V 60W”的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡两端的实际电压为_____V，灯泡的实际功率_____（选填“大于”、“小于”或“等于”）60W。
32．小朋家装有“”的电灯3盏，100W的彩电一台，每天用电4h，每天消耗的电能为______，合______J；若他家月初电能表的表盘数字为：0312.5，那么，下月初（30天）电能表的示数为：______。
33．如图所示，是夏天常用的电热驱蚊器，它是利用电流的_____效应来工作的，其发热元件正常工作时的电阻为8000Ω，接在家照明中正常工作100s产生的热量是_____
34． “共享汽车”已正式进驻宝鸡，据悉这是一款纯电动汽车，给汽车蓄电池充电时，蓄电池相当于电路中的_____（选填“电源”或“用电器”）。该车配有倒车雷达和倒车影像，倒车时挂入倒车档，倒车影像可以显示车后的情况，同时倒车雷达可以测量距障碍物的距离并报警，若影像损坏雷达仍可以使用，则倒车雷达和倒车影像的电路连接是_____联的（选填“串”或“并”），挂档器相当于电路中的____。驾驶员驾驶该车下坡时候，汽车的重力势能______（选填“增大”、“减小”或“不变”），前方有紧急情况刹车时刹车片会发烫，这是通过___的方法改变内能的。
35．教室里的每位同学都能看到投影白板上的课件画面，这是由于光发生了________反射，小敏从平面镜看到镜子对电子钟示数的图像如图所示，这时的实际时刻是________。
36．物理学中，当______转化为其他形式的能时，我们就说电流做了电功。
37．小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作．下午18：00回家后再次查看电能表，显示的数字如图乙所示．则小刚家的电冰箱在这段时间内消耗的电能为_______kW·h，电冰箱的实际电功率为________W.
38．世界自然基金会倡导的“地球一小时活动”是通过关灯的方式减少通电____来减少消耗的电能；用新型的节能LED灯代替白炽灯照明是通过减少用电器____来减少消耗的电能．
39．如图甲所示，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。通电后观察小磁针的指向，轻敲纸板，会看到铁屑有规律地排列起来
（1）通电螺线管外部的磁场与_____磁体的磁场相似。左图中，利用_____（选填“铁屑”或“小磁针”）可以形象地显示磁场的分析情况。
（2）请在右图中标出通电螺线管的N、S极。（__________）
40．常见的物质由分子组成，分子由_____组成；夏日荷花盛开飘来阵阵花香，这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在______力.
三、实验题（每空1分，共2题，15分）
41．在“测量小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为6V，小灯泡额定电压为2.5V，电阻约为10Ω，可供选择的滑动变阻器R1、R2的阻值为10Ω、50Ω，电压表（0﹣3V、0﹣15V），电流表（0﹣0.6A、0﹣3A）．他们所设计的实验电路如图甲所示．
（1）在连接电路时，开关应处于_____状态，电流表应选_____量程．选用的滑动变阻器是_____（填“R1”或“R2”）．
（2）请用笔画线代替导线，按照电路图将实物图乙补充完整．（导线不交叉）
（________）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（填“左”或“右”）．
（4）小明同学闭合开关后，移动滑片P到某一点时，电压表示数（如图丙）为_____V，若他想测量小灯泡额定功率，应将甲图中滑片P向_____（填“左”或“右”）端移动，使电压表示数为2.5V．
（5）小组中另一同学移动滑片P，记下多组对应的电流表、电压表示数，并绘制出图丁所示的I一U图象，根据图象信息，可计算出小灯泡的额定功率是_____W．
（6）另一小组同学实验时所选小灯泡额定电压未知，但可知小灯泡的额定电流为I，同时又发现桌上没有电压表，于是他设计了如下图所示的电路，也测出了小灯泡的额定功率（电源电压已知，用U表示），请完成下列问题：
①闭合开关S将S2拨至_____（填“A”或“B”）端，调节滑动变阻器的滑片使_____；
②将S2拨至_____（填“A”或“B”）端，同时_____填“适当调节滑动变阻器的滑片”或“保持滑动变阻器的滑片不动”），读出电流表示数为I；
③小灯泡的额定功率表达式为P＝_____（用字母表示）．
42．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连 接电路时，他忘了______；
（2）他先将电流表接 A 处，闭合开关后，观察到灯 L2 发光，但灯 L1 不发光，电流表的示数为零，电路可能存在的故障是_________（写一种可能的故障）；
（3）在解决了以上问题后，将电流表分别接入 A、B、C 三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进的方法是______；
（4）实验结束后，小明又连接了如图乙所示的电路图，开关 S 由断开到闭合，电流表A1的示数将___（选填“增大”“减小”或“不变”）。
四、计算题（每题10分，共2题，20分）
43．在如图所示的电路中，电源电压U保持不变，R1为定值电阻，R2为滑动变阻器，其最大阻值为R2。闭合开关S，要求：
（1）当滑动变阻器的滑片P移动时，用题中字母推导出电路的总电功率最大值的表达式：
（2）请你分析论证当滑动变阻器的滑片P从变阻器当中某位置R0滑到最右端的过程中，R2的电功率是如何变化的？
温馨据示：推导过程中需要的物理量可以提前设定。
44．有一只小灯泡，它的额定电压是6V，当加在它两端的电压是4V时，通过灯泡的电流为0.2A，则灯泡的额定功率是多少？若所加电压为5V时，灯泡的实际功率是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】由图示可知，R与R0串联，电压表测R两端的电压，因光敏电阻的阻值随光照强度的增大而减小，所以，当烟雾增大时，光敏电阻的阻值增大，电路中的总电阻增大，由I=U/R可知，电路中的电流减小，由U=IR可知，R0两端的电压减小，因串联电路中总电压等于各分电压之和，所以，R两端的电压增大，即电压表的示数增大，要使控制器在烟雾较淡时就触发报警，就应在烟雾较淡时光敏电阻两端的电压达到报警系统触发的电压，即增大气敏电阻分得到的电压；
A．电压表改接大量程时，不能改变气敏电阻两端的电压，故A错误；
B．增大激光强度，光敏电阻的阻值变小，分得的电压变小，故B错误；
C．减少R0阻值时，其分得的电压减小，光敏电阻分得的电压增大，故C正确；
D．减小电源电压时，光敏电阻分得的电压也变小，故D错误。
故选C。
2、C
【详解】只有在额定电压下，灯的实际功率才等于额定功率；灯的亮度取决于灯的实际功率，与单独的电压、电流、消耗的电能无关，故C正确。
3、D
【解析】在现阶段不可能再生的能源资源，叫“非可再生能源”。如煤和石油都是古生物的遗体被掩压在地下深层中，经过漫长的演化而形成的(故也称为“化石燃料”)，一旦被燃烧耗用后，不可能在数百年乃至数万年内再生，因而属于“不可再生能源”。除此之外，不可再生能源还有，煤、石油、天然气、核能、油页岩，故应选D。
4、C
【详解】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，故C符合题意．故选C．
5、C
【详解】A、电动机主要把电能转化为机械能，不是利用电流热效应工作的，故A错误；
B、电风扇的主要部件是电动机，工作时把电能转化为机械能，不是利用电流热效应工作的，故B错误；
C、电饭锅工作时把电能转化为内能，利用电流的热效应工作，故C正确；
D、电视机主要把电能转化为光能与声能，不是利用电流热效应工作的，故D错误；
故选C．
6、C
【详解】电阻是导体本身的一种性质，不随电压与电流的变化而变化，故ABD都不符合题意；欧姆定律的内容为：通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C符合题意．
7、D
【解析】试题分析：观察图象可知，导体A的电流与电压关系图象为一条过原点的直线，所以通过导体A的电流与其两端的电压成正比，A选项正确；当UA=UB=2V时，IA=1．4A，IB=1．2A，由欧姆定律得两导体的电阻分别为：，，A和B的电阻之比：RA：RB=5Ω：11Ω=1：2，B选项正确；当在导体B的两端加上1V电压时，通过导体B的电流：，C选项正确；将导体A和B串联时，串联电路中电流处处相等，所以通过A的电流为1．4A时，通过B的电流也为1．4A，则导体B两端电压：，D选项错误．答案：D
考点：欧姆定律的应用；串联电路规律应用．
8、D
【解析】用来做有用功的能量与燃料完全燃烧放出的能量之比叫热机的效率，在工作过程中，损失的能量越少，热机的效率越高．
A．蒸汽机的燃料是在机器的外部燃烧，热损失最多，效率最低．此选项错误；
B．目前有些新型燃料汽车，实现了“零排放”，减少了污染，提高了效率，但效率不会达到100%．此选项错误；
C．热机在工作时不可避免的要克服机械部件间的摩擦做额外功，会排放高温的废气带走部分内能，机械效率一定小于100%．此选项错误；
D．热机能量损耗包括燃料不完全燃烧损失掉的能量、机体散热损失掉的内能、废气带走的内能、克服机件摩擦损失掉的能量，跟路面摩擦无关，所以热机效率一定低于100%．此选项正确．
9、B
【详解】因为当安全带系好时，相当于闭合开关，报警器不响；安全带未系好时，相当于断开开关，报警器报警，所以开关与报警器并联，故选B。
10、A
【详解】A．春天柳絮飞扬是物体的机械运动，不是分子的运动，故A符合题意；
B．酒香不怕巷子深说明分子不停地做无规则运动，故B不符合题意；
C．长期堆放煤的水泥地面上，土壤变成黑色，属于扩散现象，是固体分子的运动，故C不符合题意；
D．将糖放入盛有水中，过一会整杯水都变甜了，属于扩散现象，是液体分子的运动，故D不符合题意；
故选A。
11、B
【详解】根据题意开关S甲与灯泡L乙串联，开关S乙与灯泡L甲串联，故选B。
12、B
【详解】A．燃料燃烧的过程中，是将化学能转化为内能的过程，故A错误；
B．热机做功过程中，将燃料燃烧释放的内能转化为机械能，故B正确；
C．热机的效率是指用来做有用功的能量占燃料完全燃烧释放总能量的百分比，而做功的快慢用功率来表示，二者是不同的物理量，故C错误；
D．不知道燃料的质量和是否完全燃烧，不能确定其释放热量的多少，故D错误。
故选B。
13、D
【详解】两个电灯都不亮，且各处电压都为零，则是电源的问题。由于电灯都不亮，用电压表测量各处都没有电压，故可能是电源发生断路或短路了，故选D。
14、C
【解析】试题分析：电阻是导体本身的性质，跟电流和电压无关，不论导体中是否有电流通过，导体的电阻是不变的，所以选项AB说法是错误的；对于同一导体两端的电压增大几倍，通过它的电流也增大几倍，电阻是不变的，即电压与电流的比值不变，选项C的说法是正确的；导体在导电是有的是自由电子的移动，比如金属导体，有的是正电荷的运动，有的是正负离子的运动．所以导体都是通过自由电子导电的说法是错误的．故选C．
考点：电流、电压和电阻的关系
15、A
【详解】A、热机效率是有效利用的能量与燃料完全燃烧放出的总能量之比，热机工作过程中存在的各种形式的能量损失，故热机的效率不可能达到100%，故A错误．
B、以相同的速度行驶相同的路程，由公式t＝可知，其时间相等，而型号相同，故功率相同，由公式W＝Pt可知，所做的有用功相同，从而可知，耗油量小的那辆车效率高．故B正确．
C、热机要正确使用、注意保养，可以减小能量的损耗，故可提高效率．故C正确．
D、在各种热量损失中，废气的温度很高，带走的热量最多，设法利用废气的能量是提高燃料利用率的重要措施．故D正确．
故选A．
16、C
【详解】四冲程汽油机利用内能做功的机器，其在工作时有四个冲程，即吸气、压缩、做功、排气四个冲程，其中压缩冲程和做功冲程都是两个气门关闭，火花塞上产生电火花的是做功冲程．
17、B
【详解】电热毯是用电加热的设备，属于电热器，其他用电器工作时虽然也有电热产生，但都是不必要，需要防止的
18、D
【分析】闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象，POS刷卡机读出信息原理就是电磁感应现象；在选项中找出探究电磁感应的对应图即可。
【详解】POS刷卡机读出信息原理就是电磁感应现象；
A．如图反映电流周围存在着磁场，则A不符合题意；
B．如图电路中有电源，是通电导体在磁场中受力运动，则B不符合题意；
C．如图电路中有电源，是通电线圈在磁场中受力运动，则C不符合题意；
D．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项，则D符合题意。
19、A
【详解】A．导线中电流的迅速变化会在空间激起电磁波，故A说法正确；
B．电磁波的传播不需要介质，在真空中传播速度是3×108m/s，故B说法错误；
C．微波炉是利用电磁波中的微波来加热食物的，可以向外辐射电磁波，过量的电磁波辐射对人体有害，故C说法错误；
D．用电磁波可以传递声音与图像，但会受到其它电磁波的干扰，故D说法错误；
故选A。
20、D
【解析】容易导电的物体属于导体，不容易导电的物体属于绝缘体，其中铜钥匙导电属于导体，塑料尺、橡胶垫、橡皮擦不易导电属于绝缘体。
故选D。
21、C
【详解】A．由题图可知，灯L1、L2并联，开关S控制干路，闭合开关时，两个灯泡都发光，故A不符合题意；
B．由题图可知，灯L1、L2串联，开关S闭合时，两个灯泡都发光，故B不符合题意；
C．由题图可知，灯L1、L2串联，开关S控制串联电路，开关S1与灯L1并联，当两个开关闭合时，灯L1被短路，只有灯L2发光，故C符合题意；
D．由题图可知，灯L1、L2并联，开关S控制干路，开关S1与L1串联，控制灯L1，当两开关闭合时，灯L1、L2均发光，故D不符合题意。
故选C。
22、B
【详解】A．根据安培定则可知，螺线管的右端是N极，左端是S极，则小磁针N极将向右偏转，故A错误；
B．图中和两个线圈串联，电流相同，线圈匝数不同，用来探究电磁铁磁性的强弱与线圈匝数的关系，故B正确；
C．图中装置为研究通电导体在磁场中受力的作用，与电磁感应现象无关，故C错误；
D．丁图中，蹄形磁铁的磁感线方向为竖直方向，当导体ab竖直向上运动时，不能切割磁感线，也就不会产生感应电流，故D错误。
故选B。
23、D
【详解】A．电风扇的额定功率为左右，不符合题意；
B．笔记本电脑的额定功率为左右，不符合题意；
C．台灯的额定功率为左右，不符合题意；
D．电水壶的额定功率为左右，符合题意．
24、D
【分析】本题考查电路的设计，根据题目要求选择满足题意的设计电路图即可。
【详解】A．由图可知，当两个开关都闭合时，灯泡才能发光，故A项不符合题意；
B．当两个开关都闭合时，电路短路，故B项不符合题意；
C．当闭合上面开关时，电路短路，故C项不符合题意；
D．闭合任何一个开关或都闭合时，灯都能发光，故D项符合题意。
故选D。
25、A
【解析】分析：根据通电导体在磁场中受到磁场力的作用分析解答。
解答：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故A符合题意；
B、发电机的工作原理是电磁感应现象，故B不符合题意；
C、电热水壶是利用电流的热效应的原理工作的，故C不符合题意；
D、电磁起重机是利用电磁铁工作的，故D不符合题意。
故选：A。
【点睛】对于电磁学中的电流磁效应、磁场对通电导体有力的作用、电磁感应实验区分要注意条件。
26、A
【详解】由可得到，当额定电压相同时，额定功率越小，其电阻越大，所以“6V 3W”的小灯泡电阻比“6V 6W”的小灯泡电阻大，因为串联电路中的总电阻等于各分电阻之和，所以改接灯泡后，电路的总电阻变大，根据可知，电路中的电流变小，电阻R两端的电压也变小，因为串联电路中的总电压等于各分电压之和，并且电源电压不变，所以“6V 3W”的小灯泡两端电压是变大的，即大于6V，由可知，这时灯泡的电功率是变大的，即大于3W。
故选A。
27、D
【解析】灯丝断了以后再搭上，灯丝的长度变短，横截面积变大，灯泡电阻变小，根据公式P＝可知灯泡的实际功率变大，灯泡变亮。
故选：D。
28、C
【详解】A．洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，金属外壳带电，若接上地线，即便漏电，电流就通过地线，流入大地，而防止了触电事故的发生，故A错误；
B．家庭电路检修时容易碰到金属部分，切断电源可以保证金属部分不带电，可避免触电事故的发生，故B错误；
C．发现有人触电后，首先应切断电源，把触电者拉离电源，因人是导体，可避免救助者间接触电事故，故C正确；
D．使用试电笔时，手指要接触笔尾金属体，笔尖接触电线，可辨别火线与零线，故D错误。
故选C。
29、D
【详解】AB．导体的电阻是导体的一种性质，导体的电阻大小与加在它两端的电压和通过它的电流大小均无关，故AB错误；
C．表示电阻一定时，导体中的电流与导体两端的电压成正比，故C错误；
D．当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，故D正确。
30、D
【详解】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路总电压等于各部分两端电压之和，因此V3的示数为：
3.8V+2.5V＝6.3V．
二、填空题（每空1分，共10题，20分）
31、11.5 小于
【详解】[1]由图知道，电压表选用的量程是0～15V，分度值是0.5V，故电压表的读数是11.5V，即灯泡此时的实际电压是11.5V；
[2]由于汽车灯泡的额定电压是12V，而实际电压小于额定电压，所以灯泡的实际功率小于额定功率60W。
【点睛】
本题考查的是电压表的读数，对电表读数时要先确定其量程与分度值，然后再读数，同时还要知道额定电压下灯泡的实际功率和额定功率相等。
32、0.88 3.168×106 338.9
【详解】[1][2]电路中用电器的总功率：
；
每天工作4小时消耗的电能：
；
[3]每月消耗的电能：
；
月初电能表的表盘数字为03125即 ，下月初电能表盘的示数：
。
33、热 605J
【详解】(1)“电热驱蚊器”是利用电流的热效应来工作的；
(2)通电100s产生的热量：Q=W==×100s=605J，
34、用电器 并 开关 减小 做功
【详解】[1]蓄电池充电时，蓄电池相当于用电器。
[2]并联电路中各支路工作互不影响，所以若影像损坏雷达仍可用时，电路是并联的。
[3]挂档器相当于电路中的开关。
[4]汽车下坡时，高度降低所以重力势能减小。
[5]刹车时，刹车片摩擦轮盘，这是通过做功的方式改变内能的。
35、漫 10：51
【解析】投影白板粗糙不平，光线射到上面后，反射光线会射向四面八万，每一位同学都能看到投影白板上的画面，这是发生漫反射的原因。
根据平面镜成像时像和物关于镜面对称，实际时间为：10，51，也可以利用对称性规律，从像的背面去直接读取。
36、电能
【详解】在物理学中，当电能转化为其他形式的能时，我们就说电流做了电功。
37、0.5 50
【解析】（1）电冰箱所消耗的电能W=10124.1kW·h-10123.6kW·h=0.5kW·h．
（2）电冰箱的实际电功率为．
38、时间 电功率
【解析】[1][2]地球一小时就是地球上不必要的用电器停止一个小时，在这段时间内，用电器不通电故能节约能源，家庭中用新型的节能LED灯代替白炽灯，用电器功率减少，从而减少电能的消耗。
39、条形 铁屑
【详解】(1)[1][2]通电螺线管外部的磁场与条形磁体的磁场相似,左图中，利用铁屑可以形象地显示磁场的分析情况。
(2)[3]根据电路中的电流，利用右手螺旋定则可以判断右端为N极，如图所示：
40、原子 扩散 引力
【解析】常见的物质由分子组成，分子由原子组成；
夏日荷花盛开飘来阵阵花香，是由于分子不停运动而形成的扩散现象；
清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，即露珠接触后自动合二为一，是因为分子之间存在引力作用．
点睛：重点是分子动理论的相关知识，物质是由大量分子组成的，这些分子处于不停的无规律热运动之中，分子之间存在着相互作用的引力的斥力．
三、实验题（每空1分，共2题，15分）
41、断开 0～0.6A R2 右 2 左 0.5 B 电流表示数为I额 A 保持滑动变阻器的滑片不动
【详解】（1）在连接电路时，开关应处于断开状态，通过小灯泡的电流约为：，故电流表应选0-0.6A量程．当灯泡正常发光时，变阻器接入电路的阻值为：=14,故应选；
（2）按照电路图连接的实物图如下：
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于右端．
（4）小明同学闭合开关后，移动滑片P到某一点时，电压表用的是0-3V量程，示数为2V，若他想测量小灯泡额定功率，应将甲图中滑片P向左端移动，使电压表示数为2.5V．
（5）小组中另一同学移动滑片P，记下多组对应的电流表、电压表示数，并绘制成图丁所示的I-U图像，根据图像信息，小灯泡正常工作时的电流为0.2A，根据P=UI可计算出小灯泡的额定功率是：；
（6）另一小组同学实验时所选小灯泡额定电压未知，但可知小灯泡的额定电流为，同时又发现桌上没有电压表，于是他设计了下图所示的电路，也测出了小灯泡的额定功率，测量过程如下：①闭合开关，将拨至B端，调节滑动变阻器的滑片使电流表示数为；
②将拨至A端，同时保持滑动变阻器的滑片不动，读出电流表示数为I；此时变阻器接入电路的阻值为：，灯泡正常发光时两端的电压为：U-U-
③小灯泡的额定功率表达式为
42、断开开关 L1断路 换用不同规格的小灯泡进行多次实验 不变
【详解】(1)[1]在连接电路时，刚接好最后一根导线，表的指针就发生了偏转，说明在连接电路时，他没有断开开关；
(2)[2]将电流表接A处，闭合开关后，观察到灯L2发光，则干路和L2所在支路为通路，但灯L1不发光，电流表的示数为零，说明L1所在支路断路，即L1断路；
(3)[3]只测量了一组数据得出的结论有偶然性，应改进方法是：换用不同规格的灯泡测量多组数据；
(4)[4]如图乙所示的电路图，开关S断开时，电路中只有L1灯的简单电路，两电流表示数相等；S闭合时，两灯并联，电流表A2测干路电流，电流表A1测通过灯L1的电流，因灯L1的电压不变（为电源电压），根据欧姆定律I=得到通过L1的电流大小不变，即电流表A1的示数不变。
四、计算题（每题10分，共2题，20分）
43、 (1) (2)一直变大或者先变大后变小或者一直变小
【详解】(1)根据公式可知，电源电压保持不变，总功率最大的时候，R最小，总电阻最小时，滑动变阻器在最左端，总电阻为R1，故
(2) 因R2的电功率，取决于通过的电流和两端的电压，所以，R2接入电路的电阻为R0，且0＜R0≤R2，则串联电路的电流为：
；
R2上的功率：
；
这是一个关于的二次函数，二次项系数-R1U2，一次项系数U2，根据二次函数的性质，可知，如果：
即：
R+R1=2R1
R上功率最大；当滑动变阻器的滑片P从变阻器当中某一位置滑到最右端的过程中，根据二次函数的图象可得结论：
①若R0一开始小于R1，但是R2小于等于R1，则电功率P一直变大；
②若R0一开始小于R1，但是R2大于R1，则电功率P先变大后变小；
③若R0一开始大于等于R1，则电功率P一直变小。
44、1.8W，1.25W
【解析】解：（1）小灯泡电阻一定，当加在它两端的电压是4V时，通过灯泡的电流为0.2A，
所以小灯泡的电阻，
已知小灯泡的额定电压是6V，则小灯泡额定功率.
（2）当灯泡两端所加电压为5V时，灯泡的实际功率
答：（1）灯泡的额定功率是1.8W；（2）若所加电压为5V时，灯泡的实际功率是1.25W．
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（ ）
A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压
2．实验室里小灯泡的亮度由以下哪个物理量决定（ ）
A．电流B．电压C．电功率D．消耗的电能
3．下列选项中，属于可再生能源的是:
A．煤B．石油C．天然气D．太阳能
4．下列关于导体的各选项中，跟导体电阻大小无关的是
A．长度B．材料C．电流D．横截面积
5．如下图所示的用电器中，利用电流热效应工作的是
A．电动机B．电风扇
C．电饭锅D．电视机
6．根据欧姆定律，下列说法中正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
D．导体两端的电压为零时，电阻值也为零
7．张华同学在“探究通过导体的电流与其两端电压的关系”的实验中，将记录的实验数据通过整理作出了如图所示的图像．分析图像得出的下列说法中错误的是( )
A．通过导体A的电流与其两端的电压成正比
B．导体A和B的电阻之比为1∶2
C．当在导体B的两端加上1 V的电压时，通过导体B的电流为0.1 A
D．将导体A和B串联时通过A的电流为0.4 A，则导体B两端的电压为2 V
8．关于热机效率，下列说法正确的是（ ）
A．蒸汽机的效率通常高于汽油机的效率 B．有些新型燃料汽车实现了零排放，其效率达到100%
C．热机效率不一定小于100% D．即使无摩擦的道路，汽车发动机的效率也无法达到100%
9．小明在乘坐家里新买的小轿车，当他坐在副驾驶位置上时，发现不系安全带时老是有“叮叮”的报警声。通过研究，他发现：当安全带系好时，相当于闭合开关，报警器不响；安全带未系好时，相当于断开开关，报警器报警。下图中符合上述要求的电路图是
A．B．
C．D．
10．下列现象不属于分子无规则运动的是（ ）
A．春天柳絮飞扬
B．酒香不怕巷子深
C．长期堆放的煤会渗透进地板
D．将糖放入水中，水会变甜
11．如图所示的击剑比赛中，当甲方运动员的剑击中乙方的有效部位，相当于S甲闭合，乙方的指示灯L乙亮起。当乙方运动员的剑击中甲方的有效部位，相当于S乙闭合，甲方的指示灯L甲亮起。如图所示，能满足这种要求的电路是
A．B．
C．D．
12．下列有关热和能的说法中正确的是（ ）
A．燃料燃烧过程中，是把内能转化为机械能
B．热机做功冲程中，内能转化为机械能
C．热机的效率越高，说明做功越快
D．燃料的热值越大，燃烧时放出的热量越多
13．如图所示的电路，闭合开关S后，两灯都不亮．用电压表并联检测得到的结果是：Uab=Ubc=Ude=Uef=0，若故障只有下列情况之一，则可能的原因是 （ ）
A．电路e、f间断路
B．电路a、b间短路
C．电路b、c间断路
D．电路d、e间短路或断路
14．下列有关导体的说法中正确的是
A．通过导体的电流越大，则导体的电阻越小
B．导体中没有电流通过时，导体就没有电阻
C．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
D．导体都是通过自由电子导电的
15．热机的效率是热机性能的一个重要指标，下面关于热机效率的叙述中不正确的是
A．在设计和制造上，要不断改进和革新，以减少各种能量损失，就有可能使热机的效率达到100%
B．两辆型号相同的小汽车，以相同的速度行驶相同的路程，耗油量小的那辆车效率可能高些
C．热机要正确使用、注意保养，可提高效率
D．在热机的各种损失中，废气带走的能量最多，设法利用废气的能量是提高燃料利用率的重要措施
16．下图为四冲程汽油机工作过程中的某冲程示意图，该冲程为（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
17．下列用电器中，利用电流热效应工作的是
A．电视机B．电热毯C．电风扇D．电脑
18．POS刷卡机的刷卡位置有一个绕有线圈的小铁环制成的检 测头，如图所示，使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，P0S机便可读出磁条上的信息。图中能反映POS刷卡机读出信息原理的是（ ）
A．B．
C．D．
19．关于电磁波的知识，下列说法中正确的是
A．导线中电流的迅速变化会在空间激起电磁波
B．电磁波的传播不需要介质，在真空中传播速度是3×108km/s
C．微波炉利用电磁波加热食物，无辐射、无污染
D．用电磁波可以传递声音与图像，不会受到任何干扰
20．下列用品中，在通常情况下属于导体的是（ ）
A．塑料尺B．橡胶垫C．橡皮擦D．铜钥匙
21．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（ ）
A．B．
C．D．
22．下列对电磁实验现象相应的解释正确的是（ ）
A．甲图中，闭合开关，小磁针的N极向左偏转
B．乙图中，该装置用来探究电磁铁磁性的强弱与线圈匝数的关系
C．丙图中，该装置用来研究电磁感应现象
D．丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转
23．如图所示，几种用电器的额定功率最接近的是（ ）
A．电扇
B．电脑
C．台灯
D．电水壶
24．公交车后门左右扶杆上各有一个按钮，如图所示，每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯都会亮，提示司机有人下车。下列如图所示的电路设计能实现上述要求的是（ ）
A．
B．
C．
D．
25．我国航母舰载机起飞将采用自行研制的电磁导射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（ ）
A．电风扇
B．手摇发电机
C．电热水壶
D．电磁起重机
26．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V 6W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“6V 3W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（ ）
A．大于3WB．等于3WC．小于3WD．无法确定
27．灯泡灯丝断了再搭上，下列说法正确的是
A．灯泡变暗，因为阻值增大而电流减小
B．灯泡变亮，因为阻值增大，产生的热量增大
C．灯泡亮度不变，因为电源电压不变
D．灯泡变亮，因为其阻值减小，电流增大，根据公式“P＝UI”可知，其电功率增大
28． “全国中小学安全教育平台”中强调了安全用电，下列做法正确的是（ ）
A．选用插座时，所有家用电器都使用两孔插座
B．家用电器检修时，不用断开电源开关
C．有人触电时，不能直接徒手去救，应先切断电源
D．用验电笔验电时，手指不接触笔尾金属体
29．关于欧姆定律表达式的几种理解，下列说法中正确的是
A．由可得，表示当导体两端电压增大时，导体电阻增大
B．由可得，表示当通过导体的电流减小时，导体电阻增大
C．表示导体两端电压增大时，通过导体的电流也一定增大
D．表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比
30．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3VB．2.5VC．3.8VD．6.3V
二、填空题（每空1分，共10题，20分）
31．标有“12V 60W”的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡两端的实际电压为_____V，灯泡的实际功率_____（选填“大于”、“小于”或“等于”）60W。
32．小朋家装有“”的电灯3盏，100W的彩电一台，每天用电4h，每天消耗的电能为______，合______J；若他家月初电能表的表盘数字为：0312.5，那么，下月初（30天）电能表的示数为：______。
33．如图所示，是夏天常用的电热驱蚊器，它是利用电流的_____效应来工作的，其发热元件正常工作时的电阻为8000Ω，接在家照明中正常工作100s产生的热量是_____
34． “共享汽车”已正式进驻宝鸡，据悉这是一款纯电动汽车，给汽车蓄电池充电时，蓄电池相当于电路中的_____（选填“电源”或“用电器”）。该车配有倒车雷达和倒车影像，倒车时挂入倒车档，倒车影像可以显示车后的情况，同时倒车雷达可以测量距障碍物的距离并报警，若影像损坏雷达仍可以使用，则倒车雷达和倒车影像的电路连接是_____联的（选填“串”或“并”），挂档器相当于电路中的____。驾驶员驾驶该车下坡时候，汽车的重力势能______（选填“增大”、“减小”或“不变”），前方有紧急情况刹车时刹车片会发烫，这是通过___的方法改变内能的。
35．教室里的每位同学都能看到投影白板上的课件画面，这是由于光发生了________反射，小敏从平面镜看到镜子对电子钟示数的图像如图所示，这时的实际时刻是________。
36．物理学中，当______转化为其他形式的能时，我们就说电流做了电功。
37．小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其他用电器，只让电冰箱工作．下午18：00回家后再次查看电能表，显示的数字如图乙所示．则小刚家的电冰箱在这段时间内消耗的电能为_______kW·h，电冰箱的实际电功率为________W.
38．世界自然基金会倡导的“地球一小时活动”是通过关灯的方式减少通电____来减少消耗的电能；用新型的节能LED灯代替白炽灯照明是通过减少用电器____来减少消耗的电能．
39．如图甲所示，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。通电后观察小磁针的指向，轻敲纸板，会看到铁屑有规律地排列起来
（1）通电螺线管外部的磁场与_____磁体的磁场相似。左图中，利用_____（选填“铁屑”或“小磁针”）可以形象地显示磁场的分析情况。
（2）请在右图中标出通电螺线管的N、S极。（__________）
40．常见的物质由分子组成，分子由_____组成；夏日荷花盛开飘来阵阵花香，这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在______力.
三、实验题（每空1分，共2题，15分）
41．在“测量小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为6V，小灯泡额定电压为2.5V，电阻约为10Ω，可供选择的滑动变阻器R1、R2的阻值为10Ω、50Ω，电压表（0﹣3V、0﹣15V），电流表（0﹣0.6A、0﹣3A）．他们所设计的实验电路如图甲所示．
（1）在连接电路时，开关应处于_____状态，电流表应选_____量程．选用的滑动变阻器是_____（填“R1”或“R2”）．
（2）请用笔画线代替导线，按照电路图将实物图乙补充完整．（导线不交叉）
（________）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（填“左”或“右”）．
（4）小明同学闭合开关后，移动滑片P到某一点时，电压表示数（如图丙）为_____V，若他想测量小灯泡额定功率，应将甲图中滑片P向_____（填“左”或“右”）端移动，使电压表示数为2.5V．
（5）小组中另一同学移动滑片P，记下多组对应的电流表、电压表示数，并绘制出图丁所示的I一U图象，根据图象信息，可计算出小灯泡的额定功率是_____W．
（6）另一小组同学实验时所选小灯泡额定电压未知，但可知小灯泡的额定电流为I，同时又发现桌上没有电压表，于是他设计了如下图所示的电路，也测出了小灯泡的额定功率（电源电压已知，用U表示），请完成下列问题：
①闭合开关S将S2拨至_____（填“A”或“B”）端，调节滑动变阻器的滑片使_____；
②将S2拨至_____（填“A”或“B”）端，同时_____填“适当调节滑动变阻器的滑片”或“保持滑动变阻器的滑片不动”），读出电流表示数为I；
③小灯泡的额定功率表达式为P＝_____（用字母表示）．
42．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连 接电路时，他忘了______；
（2）他先将电流表接 A 处，闭合开关后，观察到灯 L2 发光，但灯 L1 不发光，电流表的示数为零，电路可能存在的故障是_________（写一种可能的故障）；
（3）在解决了以上问题后，将电流表分别接入 A、B、C 三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进的方法是______；
（4）实验结束后，小明又连接了如图乙所示的电路图，开关 S 由断开到闭合，电流表A1的示数将___（选填“增大”“减小”或“不变”）。
四、计算题（每题10分，共2题，20分）
43．在如图所示的电路中，电源电压U保持不变，R1为定值电阻，R2为滑动变阻器，其最大阻值为R2。闭合开关S，要求：
（1）当滑动变阻器的滑片P移动时，用题中字母推导出电路的总电功率最大值的表达式：
（2）请你分析论证当滑动变阻器的滑片P从变阻器当中某位置R0滑到最右端的过程中，R2的电功率是如何变化的？
温馨据示：推导过程中需要的物理量可以提前设定。
44．有一只小灯泡，它的额定电压是6V，当加在它两端的电压是4V时，通过灯泡的电流为0.2A，则灯泡的额定功率是多少？若所加电压为5V时，灯泡的实际功率是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】由图示可知，R与R0串联，电压表测R两端的电压，因光敏电阻的阻值随光照强度的增大而减小，所以，当烟雾增大时，光敏电阻的阻值增大，电路中的总电阻增大，由I=U/R可知，电路中的电流减小，由U=IR可知，R0两端的电压减小，因串联电路中总电压等于各分电压之和，所以，R两端的电压增大，即电压表的示数增大，要使控制器在烟雾较淡时就触发报警，就应在烟雾较淡时光敏电阻两端的电压达到报警系统触发的电压，即增大气敏电阻分得到的电压；
A．电压表改接大量程时，不能改变气敏电阻两端的电压，故A错误；
B．增大激光强度，光敏电阻的阻值变小，分得的电压变小，故B错误；
C．减少R0阻值时，其分得的电压减小，光敏电阻分得的电压增大，故C正确；
D．减小电源电压时，光敏电阻分得的电压也变小，故D错误。
故选C。
2、C
【详解】只有在额定电压下，灯的实际功率才等于额定功率；灯的亮度取决于灯的实际功率，与单独的电压、电流、消耗的电能无关，故C正确。
3、D
【解析】在现阶段不可能再生的能源资源，叫“非可再生能源”。如煤和石油都是古生物的遗体被掩压在地下深层中，经过漫长的演化而形成的(故也称为“化石燃料”)，一旦被燃烧耗用后，不可能在数百年乃至数万年内再生，因而属于“不可再生能源”。除此之外，不可再生能源还有，煤、石油、天然气、核能、油页岩，故应选D。
4、C
【详解】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，故C符合题意．故选C．
5、C
【详解】A、电动机主要把电能转化为机械能，不是利用电流热效应工作的，故A错误；
B、电风扇的主要部件是电动机，工作时把电能转化为机械能，不是利用电流热效应工作的，故B错误；
C、电饭锅工作时把电能转化为内能，利用电流的热效应工作，故C正确；
D、电视机主要把电能转化为光能与声能，不是利用电流热效应工作的，故D错误；
故选C．
6、C
【详解】电阻是导体本身的一种性质，不随电压与电流的变化而变化，故ABD都不符合题意；欧姆定律的内容为：通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C符合题意．
7、D
【解析】试题分析：观察图象可知，导体A的电流与电压关系图象为一条过原点的直线，所以通过导体A的电流与其两端的电压成正比，A选项正确；当UA=UB=2V时，IA=1．4A，IB=1．2A，由欧姆定律得两导体的电阻分别为：，，A和B的电阻之比：RA：RB=5Ω：11Ω=1：2，B选项正确；当在导体B的两端加上1V电压时，通过导体B的电流：，C选项正确；将导体A和B串联时，串联电路中电流处处相等，所以通过A的电流为1．4A时，通过B的电流也为1．4A，则导体B两端电压：，D选项错误．答案：D
考点：欧姆定律的应用；串联电路规律应用．
8、D
【解析】用来做有用功的能量与燃料完全燃烧放出的能量之比叫热机的效率，在工作过程中，损失的能量越少，热机的效率越高．
A．蒸汽机的燃料是在机器的外部燃烧，热损失最多，效率最低．此选项错误；
B．目前有些新型燃料汽车，实现了“零排放”，减少了污染，提高了效率，但效率不会达到100%．此选项错误；
C．热机在工作时不可避免的要克服机械部件间的摩擦做额外功，会排放高温的废气带走部分内能，机械效率一定小于100%．此选项错误；
D．热机能量损耗包括燃料不完全燃烧损失掉的能量、机体散热损失掉的内能、废气带走的内能、克服机件摩擦损失掉的能量，跟路面摩擦无关，所以热机效率一定低于100%．此选项正确．
9、B
【详解】因为当安全带系好时，相当于闭合开关，报警器不响；安全带未系好时，相当于断开开关，报警器报警，所以开关与报警器并联，故选B。
10、A
【详解】A．春天柳絮飞扬是物体的机械运动，不是分子的运动，故A符合题意；
B．酒香不怕巷子深说明分子不停地做无规则运动，故B不符合题意；
C．长期堆放煤的水泥地面上，土壤变成黑色，属于扩散现象，是固体分子的运动，故C不符合题意；
D．将糖放入盛有水中，过一会整杯水都变甜了，属于扩散现象，是液体分子的运动，故D不符合题意；
故选A。
11、B
【详解】根据题意开关S甲与灯泡L乙串联，开关S乙与灯泡L甲串联，故选B。
12、B
【详解】A．燃料燃烧的过程中，是将化学能转化为内能的过程，故A错误；
B．热机做功过程中，将燃料燃烧释放的内能转化为机械能，故B正确；
C．热机的效率是指用来做有用功的能量占燃料完全燃烧释放总能量的百分比，而做功的快慢用功率来表示，二者是不同的物理量，故C错误；
D．不知道燃料的质量和是否完全燃烧，不能确定其释放热量的多少，故D错误。
故选B。
13、D
【详解】两个电灯都不亮，且各处电压都为零，则是电源的问题。由于电灯都不亮，用电压表测量各处都没有电压，故可能是电源发生断路或短路了，故选D。
14、C
【解析】试题分析：电阻是导体本身的性质，跟电流和电压无关，不论导体中是否有电流通过，导体的电阻是不变的，所以选项AB说法是错误的；对于同一导体两端的电压增大几倍，通过它的电流也增大几倍，电阻是不变的，即电压与电流的比值不变，选项C的说法是正确的；导体在导电是有的是自由电子的移动，比如金属导体，有的是正电荷的运动，有的是正负离子的运动．所以导体都是通过自由电子导电的说法是错误的．故选C．
考点：电流、电压和电阻的关系
15、A
【详解】A、热机效率是有效利用的能量与燃料完全燃烧放出的总能量之比，热机工作过程中存在的各种形式的能量损失，故热机的效率不可能达到100%，故A错误．
B、以相同的速度行驶相同的路程，由公式t＝可知，其时间相等，而型号相同，故功率相同，由公式W＝Pt可知，所做的有用功相同，从而可知，耗油量小的那辆车效率高．故B正确．
C、热机要正确使用、注意保养，可以减小能量的损耗，故可提高效率．故C正确．
D、在各种热量损失中，废气的温度很高，带走的热量最多，设法利用废气的能量是提高燃料利用率的重要措施．故D正确．
故选A．
16、C
【详解】四冲程汽油机利用内能做功的机器，其在工作时有四个冲程，即吸气、压缩、做功、排气四个冲程，其中压缩冲程和做功冲程都是两个气门关闭，火花塞上产生电火花的是做功冲程．
17、B
【详解】电热毯是用电加热的设备，属于电热器，其他用电器工作时虽然也有电热产生，但都是不必要，需要防止的
18、D
【分析】闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象，POS刷卡机读出信息原理就是电磁感应现象；在选项中找出探究电磁感应的对应图即可。
【详解】POS刷卡机读出信息原理就是电磁感应现象；
A．如图反映电流周围存在着磁场，则A不符合题意；
B．如图电路中有电源，是通电导体在磁场中受力运动，则B不符合题意；
C．如图电路中有电源，是通电线圈在磁场中受力运动，则C不符合题意；
D．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项，则D符合题意。
19、A
【详解】A．导线中电流的迅速变化会在空间激起电磁波，故A说法正确；
B．电磁波的传播不需要介质，在真空中传播速度是3×108m/s，故B说法错误；
C．微波炉是利用电磁波中的微波来加热食物的，可以向外辐射电磁波，过量的电磁波辐射对人体有害，故C说法错误；
D．用电磁波可以传递声音与图像，但会受到其它电磁波的干扰，故D说法错误；
故选A。
20、D
【解析】容易导电的物体属于导体，不容易导电的物体属于绝缘体，其中铜钥匙导电属于导体，塑料尺、橡胶垫、橡皮擦不易导电属于绝缘体。
故选D。
21、C
【详解】A．由题图可知，灯L1、L2并联，开关S控制干路，闭合开关时，两个灯泡都发光，故A不符合题意；
B．由题图可知，灯L1、L2串联，开关S闭合时，两个灯泡都发光，故B不符合题意；
C．由题图可知，灯L1、L2串联，开关S控制串联电路，开关S1与灯L1并联，当两个开关闭合时，灯L1被短路，只有灯L2发光，故C符合题意；
D．由题图可知，灯L1、L2并联，开关S控制干路，开关S1与L1串联，控制灯L1，当两开关闭合时，灯L1、L2均发光，故D不符合题意。
故选C。
22、B
【详解】A．根据安培定则可知，螺线管的右端是N极，左端是S极，则小磁针N极将向右偏转，故A错误；
B．图中和两个线圈串联，电流相同，线圈匝数不同，用来探究电磁铁磁性的强弱与线圈匝数的关系，故B正确；
C．图中装置为研究通电导体在磁场中受力的作用，与电磁感应现象无关，故C错误；
D．丁图中，蹄形磁铁的磁感线方向为竖直方向，当导体ab竖直向上运动时，不能切割磁感线，也就不会产生感应电流，故D错误。
故选B。
23、D
【详解】A．电风扇的额定功率为左右，不符合题意；
B．笔记本电脑的额定功率为左右，不符合题意；
C．台灯的额定功率为左右，不符合题意；
D．电水壶的额定功率为左右，符合题意．
24、D
【分析】本题考查电路的设计，根据题目要求选择满足题意的设计电路图即可。
【详解】A．由图可知，当两个开关都闭合时，灯泡才能发光，故A项不符合题意；
B．当两个开关都闭合时，电路短路，故B项不符合题意；
C．当闭合上面开关时，电路短路，故C项不符合题意；
D．闭合任何一个开关或都闭合时，灯都能发光，故D项符合题意。
故选D。
25、A
【解析】分析：根据通电导体在磁场中受到磁场力的作用分析解答。
解答：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故A符合题意；
B、发电机的工作原理是电磁感应现象，故B不符合题意；
C、电热水壶是利用电流的热效应的原理工作的，故C不符合题意；
D、电磁起重机是利用电磁铁工作的，故D不符合题意。
故选：A。
【点睛】对于电磁学中的电流磁效应、磁场对通电导体有力的作用、电磁感应实验区分要注意条件。
26、A
【详解】由可得到，当额定电压相同时，额定功率越小，其电阻越大，所以“6V 3W”的小灯泡电阻比“6V 6W”的小灯泡电阻大，因为串联电路中的总电阻等于各分电阻之和，所以改接灯泡后，电路的总电阻变大，根据可知，电路中的电流变小，电阻R两端的电压也变小，因为串联电路中的总电压等于各分电压之和，并且电源电压不变，所以“6V 3W”的小灯泡两端电压是变大的，即大于6V，由可知，这时灯泡的电功率是变大的，即大于3W。
故选A。
27、D
【解析】灯丝断了以后再搭上，灯丝的长度变短，横截面积变大，灯泡电阻变小，根据公式P＝可知灯泡的实际功率变大，灯泡变亮。
故选：D。
28、C
【详解】A．洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，金属外壳带电，若接上地线，即便漏电，电流就通过地线，流入大地，而防止了触电事故的发生，故A错误；
B．家庭电路检修时容易碰到金属部分，切断电源可以保证金属部分不带电，可避免触电事故的发生，故B错误；
C．发现有人触电后，首先应切断电源，把触电者拉离电源，因人是导体，可避免救助者间接触电事故，故C正确；
D．使用试电笔时，手指要接触笔尾金属体，笔尖接触电线，可辨别火线与零线，故D错误。
故选C。
29、D
【详解】AB．导体的电阻是导体的一种性质，导体的电阻大小与加在它两端的电压和通过它的电流大小均无关，故AB错误；
C．表示电阻一定时，导体中的电流与导体两端的电压成正比，故C错误；
D．当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，故D正确。
30、D
【详解】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路总电压等于各部分两端电压之和，因此V3的示数为：
3.8V+2.5V＝6.3V．
二、填空题（每空1分，共10题，20分）
31、11.5 小于
【详解】[1]由图知道，电压表选用的量程是0～15V，分度值是0.5V，故电压表的读数是11.5V，即灯泡此时的实际电压是11.5V；
[2]由于汽车灯泡的额定电压是12V，而实际电压小于额定电压，所以灯泡的实际功率小于额定功率60W。
【点睛】
本题考查的是电压表的读数，对电表读数时要先确定其量程与分度值，然后再读数，同时还要知道额定电压下灯泡的实际功率和额定功率相等。
32、0.88 3.168×106 338.9
【详解】[1][2]电路中用电器的总功率：
；
每天工作4小时消耗的电能：
；
[3]每月消耗的电能：
；
月初电能表的表盘数字为03125即 ，下月初电能表盘的示数：
。
33、热 605J
【详解】(1)“电热驱蚊器”是利用电流的热效应来工作的；
(2)通电100s产生的热量：Q=W==×100s=605J，
34、用电器 并 开关 减小 做功
【详解】[1]蓄电池充电时，蓄电池相当于用电器。
[2]并联电路中各支路工作互不影响，所以若影像损坏雷达仍可用时，电路是并联的。
[3]挂档器相当于电路中的开关。
[4]汽车下坡时，高度降低所以重力势能减小。
[5]刹车时，刹车片摩擦轮盘，这是通过做功的方式改变内能的。
35、漫 10：51
【解析】投影白板粗糙不平，光线射到上面后，反射光线会射向四面八万，每一位同学都能看到投影白板上的画面，这是发生漫反射的原因。
根据平面镜成像时像和物关于镜面对称，实际时间为：10，51，也可以利用对称性规律，从像的背面去直接读取。
36、电能
【详解】在物理学中，当电能转化为其他形式的能时，我们就说电流做了电功。
37、0.5 50
【解析】（1）电冰箱所消耗的电能W=10124.1kW·h-10123.6kW·h=0.5kW·h．
（2）电冰箱的实际电功率为．
38、时间 电功率
【解析】[1][2]地球一小时就是地球上不必要的用电器停止一个小时，在这段时间内，用电器不通电故能节约能源，家庭中用新型的节能LED灯代替白炽灯，用电器功率减少，从而减少电能的消耗。
39、条形 铁屑
【详解】(1)[1][2]通电螺线管外部的磁场与条形磁体的磁场相似,左图中，利用铁屑可以形象地显示磁场的分析情况。
(2)[3]根据电路中的电流，利用右手螺旋定则可以判断右端为N极，如图所示：
40、原子 扩散 引力
【解析】常见的物质由分子组成，分子由原子组成；
夏日荷花盛开飘来阵阵花香，是由于分子不停运动而形成的扩散现象；
清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，即露珠接触后自动合二为一，是因为分子之间存在引力作用．
点睛：重点是分子动理论的相关知识，物质是由大量分子组成的，这些分子处于不停的无规律热运动之中，分子之间存在着相互作用的引力的斥力．
三、实验题（每空1分，共2题，15分）
41、断开 0～0.6A R2 右 2 左 0.5 B 电流表示数为I额 A 保持滑动变阻器的滑片不动
【详解】（1）在连接电路时，开关应处于断开状态，通过小灯泡的电流约为：，故电流表应选0-0.6A量程．当灯泡正常发光时，变阻器接入电路的阻值为：=14,故应选；
（2）按照电路图连接的实物图如下：
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于右端．
（4）小明同学闭合开关后，移动滑片P到某一点时，电压表用的是0-3V量程，示数为2V，若他想测量小灯泡额定功率，应将甲图中滑片P向左端移动，使电压表示数为2.5V．
（5）小组中另一同学移动滑片P，记下多组对应的电流表、电压表示数，并绘制成图丁所示的I-U图像，根据图像信息，小灯泡正常工作时的电流为0.2A，根据P=UI可计算出小灯泡的额定功率是：；
（6）另一小组同学实验时所选小灯泡额定电压未知，但可知小灯泡的额定电流为，同时又发现桌上没有电压表，于是他设计了下图所示的电路，也测出了小灯泡的额定功率，测量过程如下：①闭合开关，将拨至B端，调节滑动变阻器的滑片使电流表示数为；
②将拨至A端，同时保持滑动变阻器的滑片不动，读出电流表示数为I；此时变阻器接入电路的阻值为：，灯泡正常发光时两端的电压为：U-U-
③小灯泡的额定功率表达式为
42、断开开关 L1断路 换用不同规格的小灯泡进行多次实验 不变
【详解】(1)[1]在连接电路时，刚接好最后一根导线，表的指针就发生了偏转，说明在连接电路时，他没有断开开关；
(2)[2]将电流表接A处，闭合开关后，观察到灯L2发光，则干路和L2所在支路为通路，但灯L1不发光，电流表的示数为零，说明L1所在支路断路，即L1断路；
(3)[3]只测量了一组数据得出的结论有偶然性，应改进方法是：换用不同规格的灯泡测量多组数据；
(4)[4]如图乙所示的电路图，开关S断开时，电路中只有L1灯的简单电路，两电流表示数相等；S闭合时，两灯并联，电流表A2测干路电流，电流表A1测通过灯L1的电流，因灯L1的电压不变（为电源电压），根据欧姆定律I=得到通过L1的电流大小不变，即电流表A1的示数不变。
四、计算题（每题10分，共2题，20分）
43、 (1) (2)一直变大或者先变大后变小或者一直变小
【详解】(1)根据公式可知，电源电压保持不变，总功率最大的时候，R最小，总电阻最小时，滑动变阻器在最左端，总电阻为R1，故
(2) 因R2的电功率，取决于通过的电流和两端的电压，所以，R2接入电路的电阻为R0，且0＜R0≤R2，则串联电路的电流为：
；
R2上的功率：
；
这是一个关于的二次函数，二次项系数-R1U2，一次项系数U2，根据二次函数的性质，可知，如果：
即：
R+R1=2R1
R上功率最大；当滑动变阻器的滑片P从变阻器当中某一位置滑到最右端的过程中，根据二次函数的图象可得结论：
①若R0一开始小于R1，但是R2小于等于R1，则电功率P一直变大；
②若R0一开始小于R1，但是R2大于R1，则电功率P先变大后变小；
③若R0一开始大于等于R1，则电功率P一直变小。
44、1.8W，1.25W
【解析】解：（1）小灯泡电阻一定，当加在它两端的电压是4V时，通过灯泡的电流为0.2A，
所以小灯泡的电阻，
已知小灯泡的额定电压是6V，则小灯泡额定功率.
（2）当灯泡两端所加电压为5V时，灯泡的实际功率
答：（1）灯泡的额定功率是1.8W；（2）若所加电压为5V时，灯泡的实际功率是1.25W．
相关试卷
江苏省苏州工业园区青剑湖学校2023-2024学年九年级物理第一学期期末达标检测试题含解析： 这是一份江苏省苏州工业园区青剑湖学校2023-2024学年九年级物理第一学期期末达标检测试题含解析，共23页。试卷主要包含了答题时请按要求用笔，下列说法中正确的是等内容，欢迎下载使用。
江苏省宝应县2023-2024学年物理九年级第一学期期末调研试题含答案： 这是一份江苏省宝应县2023-2024学年物理九年级第一学期期末调研试题含答案，共9页。试卷主要包含了下列数据中，最接近实际情况的是，下列有关比热容的说法正确的是等内容，欢迎下载使用。
2023-2024学年江苏省镇江市丹阳实验中学九年级物理第一学期期末达标测试试题含答案： 这是一份2023-2024学年江苏省镇江市丹阳实验中学九年级物理第一学期期末达标测试试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法不正确的是，下列说法中，正确的是等内容，欢迎下载使用。
