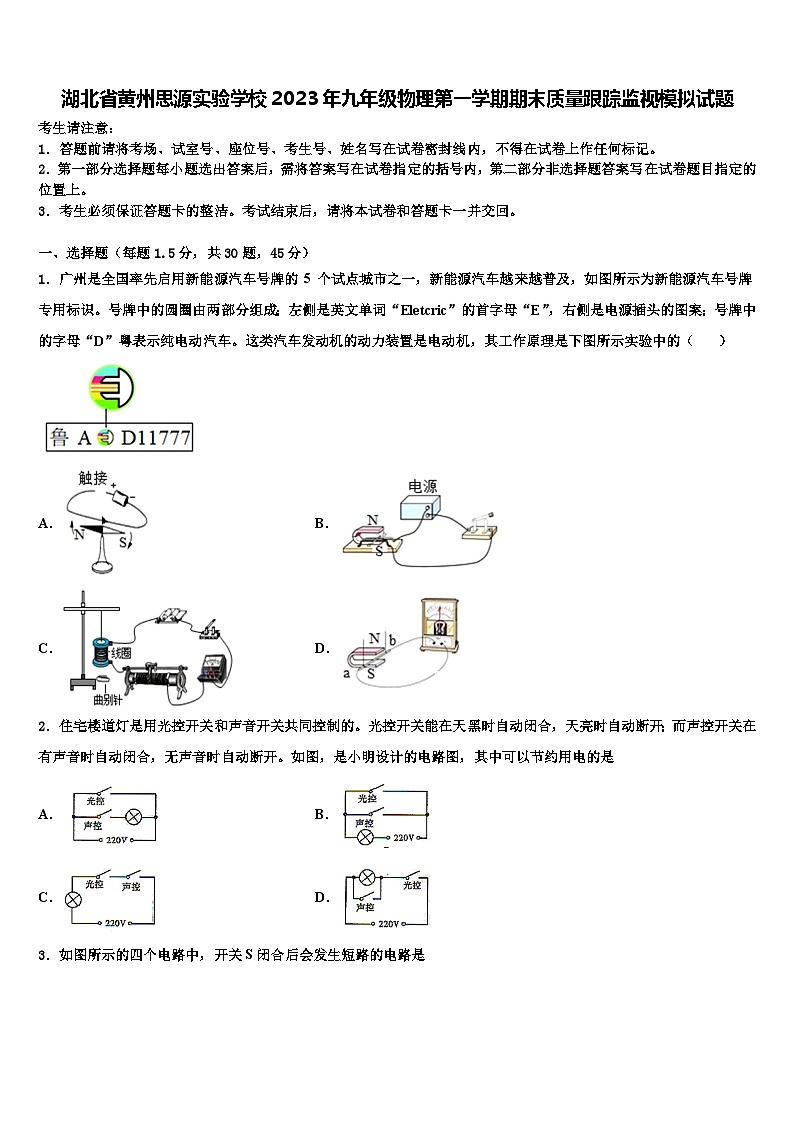

湖北省黄州思源实验学校2023年九年级物理第一学期期末质量跟踪监视模拟试题含解析

这是一份湖北省黄州思源实验学校2023年九年级物理第一学期期末质量跟踪监视模拟试题含解析，共24页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．广州是全国率先启用新能源汽车号牌的 5 个试点城市之一，新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识。号牌中的圆圈由两部分组成；左侧是英文单词“Eletcric”的首字母“E”，右侧是电源插头的图案；号牌中的字母“D”粤表示纯电动汽车。这类汽车发动机的动力装置是电动机，其工作原理是下图所示实验中的（ ）
A．B．
C．D．
2．住宅楼道灯是用光控开关和声音开关共同控制的。光控开关能在天黑时自动闭合，天亮时自动断开；而声控开关在有声音时自动闭合，无声音时自动断开。如图，是小明设计的电路图，其中可以节约用电的是
A．B．
C．D．

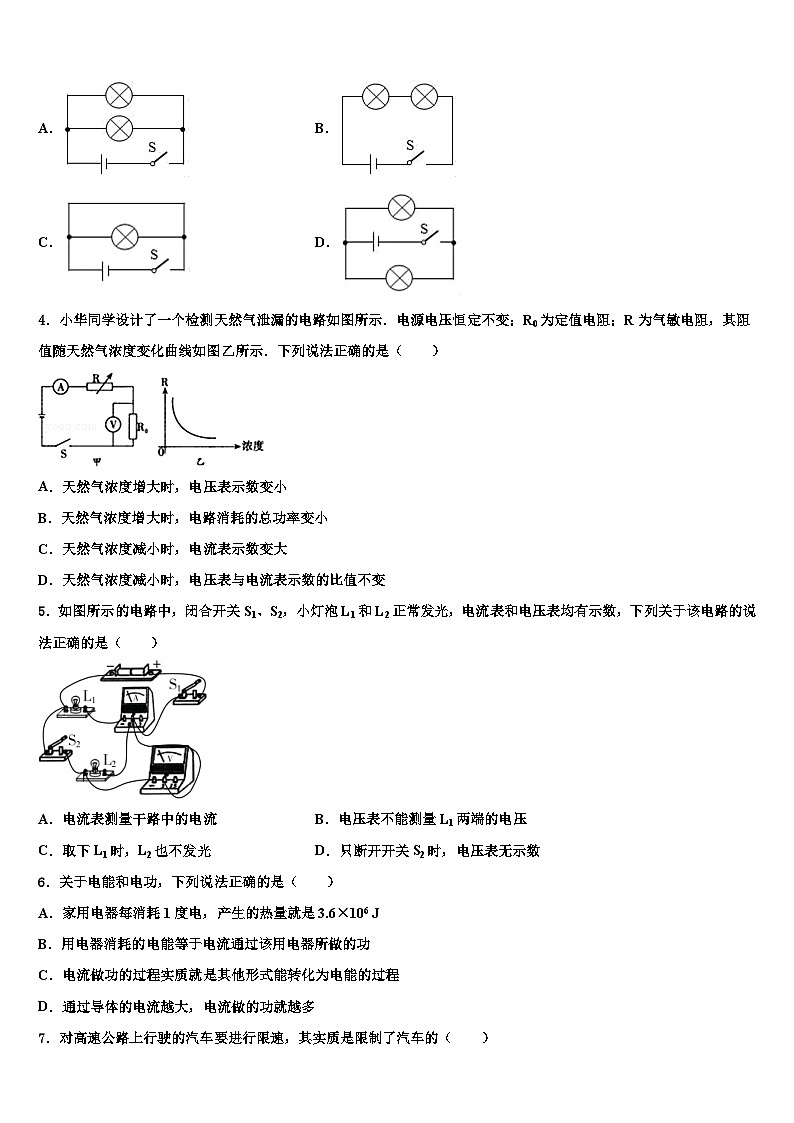

3．如图所示的四个电路中，开关S闭合后会发生短路的电路是
A．B．
C．D．
4．小华同学设计了一个检测天然气泄漏的电路如图所示．电源电压恒定不变；R0为定值电阻；R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示．下列说法正确的是（ ）
A．天然气浓度增大时，电压表示数变小
B．天然气浓度增大时，电路消耗的总功率变小
C．天然气浓度减小时，电流表示数变大
D．天然气浓度减小时，电压表与电流表示数的比值不变
5．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A．电流表测量干路中的电流B．电压表不能测量L1两端的电压
C．取下L1时，L2也不发光D．只断开开关S2时，电压表无示数
6．关于电能和电功，下列说法正确的是（ ）
A．家用电器每消耗1度电，产生的热量就是3.6×106 J
B．用电器消耗的电能等于电流通过该用电器所做的功
C．电流做功的过程实质就是其他形式能转化为电能的过程
D．通过导体的电流越大，电流做的功就越多
7．对高速公路上行驶的汽车要进行限速，其实质是限制了汽车的（ ）
A．摩擦力B．惯性C．势能D．动能
8．在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，有关电流表、电压表示数的变化及灯泡L亮度的变化情况，下列判断中正确的是（ ）
A．电流表和电压表的示数都变大B．电压表和电流表的示数都变小
C．电流表的示数变大，灯泡L的亮度变亮D．电压表的示数变大，灯泡L的亮度变暗
9．甲内燃机比乙内燃机的效率高，表示
A．甲的功率比乙的大
B．甲工作需要的燃料较少
C．工作时间相同，甲耗油较少
D．甲把燃料燃烧时释放的内能转化为机械能的比例较大
10．关于温度、热量、内能，下列说法正确的是 （ ）
A．物体的温度越高，所含热量越多B．物体运动的越快，物体的内能越大
C．0℃的冰块的内能一定为0D．同一物体的温度越高，内能越大
11．在国际单位制中，电功率的单位是（ ）
A．安培B．伏特C．瓦特D．焦耳
12．根据现象进行推论是我们常用的思维方法，下列根据现象做出的推论正确的是
A．根据同一电路中，通过两个小灯泡，电流大小相同，推论这两个灯泡串联
B．根据电路中的灯泡不发光，推论电路中一定出现了断路
C．根据开关闭合两个灯同时发光，开关断开两个灯同时熄灭，推论这两个灯一定串联
D．根据两个小灯泡串联后，其中某个灯两端的电压较大，推论这个灯的电阻一定就大
13．如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（ ）
A．电源电压是6V
B．R2的最大阻值是20Ω
C．R1的电阻是10Ω
D．当滑片P移动中点时，10s内电流通过R1产生的热量是18J
14．有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。下图既能满足控制要求，又符合安全用电原则的是
A．B．
C．D．
15．在如图甲所示的电路中，闭合开关后，电流表A1、A2的指针位置均如图乙所示。下列判断正确的是（ ）
A．通过L1的电流为1.5A
B．通过L1的电流为1.2A
C．通过L2的电流为1.2A
D．通过L2的电流为0.3A
16．如果导体没有了电阻，以下可能发生的现象是
A．白炽灯发光更亮B．电热吹风机不能吹出热风
C．用电热水壶将水烧开D．电动汽车不能正常行驶
17．正常工作时，“220V 11W”的LED灯比“220V 40W”的普通白炽灯还要亮，是因为（ ）
A．LED灯工作电流大
B．LED灯实际功率大
C．LED灯消耗的电能多
D．LED灯将电能转化为光能的效率高
18．如图所示的各种做法中，符合安全用电原则的是
A．试电笔的使用
B．高压线下钓鱼
C．湿手拨插头
D．冰箱的金属壳接地
19．下列有关电的知识，说法正确的是（ ）
A．导体的电阻越大，这段导体两端的电压就越高
B．在温度一定时，两根长度相同的铜导线，粗导线的电阻大
C．通常情况下人体、大地都属于导体
D．用镍铬合金做保险丝主要是因为它的电阻大、熔点低
20．2017年我市成功创建全国文明城市，全市倡导文明出行，过人行道时行人应遵守交通信号灯指示．小华发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中符合上述要求的是
A．B．
C．D．
21．标有"2V1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0—0.6A”，电压表的量程为“0—3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是
A．0.25A—0.5A 1V—2V
B．0.25A”0.6A 1V—2V
C．0.3A”0.5A lV—1.5V
D．0.25A”0.5A 1.5V-2V
22．某同学用电流表测串联电路中的电流时,闭合开关后发现电流表指针来回晃动,灯泡时亮时暗,则可能发生的故障原因是( )
A．开关未闭合B．导线断路
C．电流表损坏D．灯泡与灯座接触不良
23．用如图的电路测量小灯泡的功率,当滑动变阻器的滑片从左向右滑动时,小灯泡消耗的功率和亮度将分别
A．变大，变暗B．变小，变亮
C．变大，变亮D．变小，变暗
24．汽车急刹车时轮胎温度会升高，下列改变物体内能方式与之不同的是（ ）
A．铁锅热得烫手B．冬天搓手取暖C．压缩空气发热D．钻木取火
25．如图所示，是某人连接的家庭电路，各元件及线路完好，下列说法正确的是（ ）
A．零线和大地之间的电压为220V
B．开关S1断开时，试电笔触a点氖管会发光
C．开关S2断开时，试电笔触b点氖管会发光
D．三孔插座最上面的那根线接地线是为了确保用电器使用时正常通电
26．汽车上坡时驾驶员加大油门的同时将变速器换为低速挡，加大油门是为了使发动机发挥更大功率换为低速挡是为了减慢车速。那么驾驶员在汽车上坡时减慢车速的目的是
A．保证安全B．省油
C．增大发动机的牵引力D．以上说法均正确
27．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A．
B．
C．
D．
28．目前许多城市的居民使用天然气为燃料。关于天燃气，下列说法正确的是（ ）
A．是一次能源，是可再生能源
B．是一次能源，是不可再生能源
C．是二次能源，是可再生能源
D．是二次能源，是不可再生能源
29．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是
A．电阻R1短路B．电阻R1断路
C．电阻R2短路D．电阻R2断路
30．自然界中的云、雨、雪、雾、露、霜等现象，都是水的物态发生变化形成的，对图中物理现象描述正确的是
A．“飘渺的雾”是升华现象，要吸热
B．“晶莹的露”是熔化现象，要吸热
C．“凝重的霜”是凝华现象，要放热
D．“轻柔的雪”是凝固现象，要放热
二、填空题（每空1分，共10题，20分）
31．如图所示是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去．这是因为酒精燃烧产生的燃气对外__________，燃气的________能转化为盒盖的_______能，这与四冲程汽油机的_____________冲程的能量转化相同，
32．某电饭锅设有“加热”和“保温”两档,其内部简化电路如图所示,当开关S置于“2”档时,电饭锅处于______(选填“加热”或“保温”)状态；
33．在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示，小磁针的A端为_____极，小磁针和螺线管间的相互作用是通过_____发生的。
34．我国家庭电路的电压为_________，对人体的安全电压为 __________________。
35．如图所示，将灯Ll、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为9W，在乙图中灯Ll的功率为16W。设灯丝电阻不变，Ll、L2两灯灯丝电阻之比是_________。
36．用毛皮轻轻摩擦气球时，电子从毛皮转移到了气球上，使气球带_____（填“正电”或“负电”）。接着带电的气球接触荧光灯管任意一端的触点时，灯管即刻被点亮（如图所示），只是发光不到一秒钟，且灯光暗淡，这说明静电使荧光灯发光的功率_____（填“很小”或“较大”）。
37．图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W。当开关S1、S2均闭合，饮水机处于__________（选填“保温”或“加热”）状态，R1的阻值为_______Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为_____J。[c水=4.2×103J/（kg•℃）]。
38．某太阳能热水器装有100kg初温为20℃的水，经过一天的太阳照射，水温升高到90℃，则这些水吸收的热量是______J；这相当于完全燃烧________天然气所放出的热量。[，]。
39．随着我国经济的发展，城市的高层建筑越来越多，但如果不注意建筑上的物体（比如花盆），就会有“高空坠物砸人”的危险，在物体下落过程中，它具有的______能转化为动能，而且高度越高，落下来做的功越____________（选填：“多”或“少”），所以危险性就越大。
40．电阻R1、R2并联，电流表A1测干路电流，A2测R2的电流。闭合开关S，两电流表示数之比5∶3，则R1与R2两端的电压之比U1∶U2=______。电阻之比R1∶R2=______。
三、实验题（每空1分，共2题，15分）
41．小丽利用图（乙）所给实验器材测量小灯泡在不同电压下的电功率”,已知电源电压恒为6V,小灯泡正常工作时的电压为2.5V ,电阻约为8Ω,滑动变阻器规格为“20Ω 2A" .
（1）请根据实验要求设计电路图,并画在图（甲）框内.
（________）
（2）请用笔画线代替导线,在图（乙）中完成实物电路的连接.
（________）
（3）闭合开关前,滑动变阻器的滑片应该置于__________（选填"A"或"B" ）端.
（4）连接电路后,用开关试触,灯泡不亮,电压表示数接近6V ,电流表指针几乎不动,电路中的故障是___ . （ 电路中只有一处故障）
（5）排除故障后,继续实验,闭合开关,移动滑片,当电压表的指针指在某电压值时小灯泡正常发光（请在图甲中标出相应的电压值） ,
（________）
电流表的示数如图乙所示,电流表的示数是_____A, 小灯泡的额定功率是___ W ,此时灯泡的电阻是____Ω.
（6）闭合开关,改变滑动变阻器的阻值,得到了几组电压和电流的数据并计算相应的电功率,如下表所示.
根据表,归纳小灯泡电功率变化的规律:______
用该实验装置还可以进行什么实验? ____________________。
42．用如图甲所示装置“比较不同液体的吸热能力”。在两个相同烧杯中分别加入初温、质量相同的水和食盐水，用相同酒精灯加热直到沸腾。
(1)分别测量出水和食盐水的沸点，发现食盐水的沸点比水高。其中水沸腾时温度计的局部放大图如乙图所示，水的沸点为_______℃；
(2)实验中加热食盐水到沸腾需要的时间长，说明食盐水吸收的热量比水______（选填：多或少）；
(3)如果让它们升高相同的温度（均未达到沸点），发现水加热时间长，则___吸收的热量多，则说明水的比热容_____（选填：大、小）。
四、计算题（每题10分，共2题，20分）
43．有一个 40 Ω 的电阻，允许通过的最大电流是0.2 A。若将它接在 20 V的电源上，该电阻能正常工作吗？为使其正常工作，应串联一个多大的电阻？请通过计算说明。
44．孝顺的小凯用自己积攒的零花钱给奶奶买了一个电热按摩足浴盆，如图所示。其内部由加热系统和按摩系统两部分组成，加热系统的加热电阻额定电压为220V，额定功率为1100W。求：
(1)加热电阻的阻值；
(2)当实际电压是198V时，加热电阻工作的实际功率；
(3)足浴盆按摩系统中电动机工作电压是12V（按摩系统将交流电压转换为12V），线圈电阻为1.8Ω，电动机的按摩效率为40%，求电动机线圈的工作电流。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】电动机的工作原理是：通电导体在磁场中受到力的作用。
A．图中是奥斯特实验，小磁针指针偏转说明通电导体周围有磁场，故A不符合题意；
B．电路中有电源，通电导体在磁场中受到力的作用运动，是电动机的工作原理，故B符合题意；
C．图中是研究电磁铁磁性大小的影响因素，是根据电流的磁效应制成的，故C不符合题意；
D．图中是电磁感应的实验图，属于发电机的原理，故D不符合题意。
故选B。
2、C
【详解】为了节约用电，应该让灯的开关在天黑且有人时自动闭合，两个条件同时满足，说明光控开关、声控开关应串联，故C正确，ABD错误。
故选择C选项。
3、C
【解析】解答：A. D. 开关都接在并联电路的干路上，闭合开关S后，两灯都发光，不会造成电源短路；B. 两灯串联在电源的两极之间，闭合开关S后，亮灯都发光，不会发生短路；C.闭合开关后，灯泡不发光，会造成电源短路；
4、D
【详解】观察乙图，发现浓度增大，气敏电阻阻值变小．回到甲图，天然气浓度增大，气敏电阻变小，根据串联电路电阻等于各个电阻之和，有欧姆定律，当变小，电流I变大，电压表测量的电压,电流变大，电压变大，A错．电路消耗的总功率,总电压不变，I变大，总功率变大B错．天然气浓度减小，气敏电阻变大可判断电流I变小C错．此时，不管电流怎么变化，定值电阻不变，比值不变，答案D对．
5、D
【分析】本题考查电流表电压表测量对象的分析和电路故障分析，根据电路图和现象分析求解。
【详解】A．由图可知，经过灯泡L2的电流，并没有经过电流表，仅经过灯泡L1的电流，经过电流表，所以电流表测量灯泡L1的电流，故A项错误；
B．由图可知，电压表接在灯泡L2的两端，电压表测量灯泡L2的两端的电压，又因为L1 L2并联，所以电压表同时测量灯泡L1的两端的电压，故B项错误；
C．L1 L2并联，并联电路工作时相互不受影响，所以取下L1时，L2正常发光，故C项错误；
D．只断开开关S2时，L2所在支路断路，电流不能经过电压表，所以电压表无示数，故D项正确。
故选D。
6、B
【详解】A．用电器消耗1度电即3.6×106 J，若是纯电阻电路，产生的热量等于3.6×106J，若是非纯电阻电路产生的热量小于3.6×106 J，故A错误；
B．电流做功的过程就是消耗电能的过程，所以，用电器消耗的电能等于电流通过用电器所做的功，故B正确；
C．电流做功的过程实质就是电能转化为其他形式能的过程，故C错误；
D．由W=UIt知道，在电压和通电时间一定时，通过导体的电流越大，电流做的功就越多，故D错误。
故选B。
7、D
【详解】对在高速公路上行驶的汽车，汽车的质量不变，进行限速，其实质是限制了汽车的动能大小．
故选D.
【点睛】
动能大小和物体的质量、运动速度大小有关，质量一定时，速度越大，动能越大；重力势能大小和物体的质量、高度有关；摩擦力大小和压力大小、接触面的粗糙程度有关；惯性只和物体的质量大小有关．
8、D
【详解】AC．由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。 当滑动变阻器的滑片P向左端移动时，滑动变阻器接入电路中的电阻变大，电路中的总电阻变大， 由可知，电路中的电流变小，即电流表的示数变小，灯泡L的亮度变暗，故AC错误；
BD．由U=IR可知，灯泡两端的电压变小，滑动变阻器两端的电压变大，即电压表的示数变大，故B正确，D错误。
故选B。
9、D
【详解】A．热机效率的高低和功率的大小没有直接的联系，故A不符合题意；
BD．甲的效率高说明甲把燃料燃烧时释放的内能转化为机械能的比例较大，不是用的燃料少，故B不符合题意，D符合题意；
C．甲内燃机比乙内燃机的效率高，说明做相同的功，甲耗油较少，与工作时间无关，故C不符合题意。
10、D
【详解】A．热量是过程量，热量只可以说吸收热量或放出热量，不可以说含有热量，故A错误；
B．内能和机械能是没有必然联系的，物体运动的越快，物体的内能不一定大，故B错误；
C．一切物体都有内能，0℃的冰块的内能不为0，故C错误；
D．同一物体质量一定，温度越高，内能越大，故D正确。
故选D。
11、C
【详解】焦耳是功的单位，安培（A）是电流的单位，伏特（V）是电压的单位，电功率的基本单位是瓦特。
故选C。
12、D
【详解】A．根据同一电路中，若两个小灯泡完全相同，当它们并联时，通过的电流大小也相同，故A错误；
B．可能引起电路中的灯泡不发光的原因，可以是灯泡断路或短路的，故B错误；
C．开关闭合后两个灯同时发光，开关断开时两个灯同时熄灭，则说明两灯泡可能是串联，也可能是开关在干路的并联，故C错误；
D．两个小灯泡串联后，电流相同，所以，由欧姆定律知道，其中某个灯两端的电压较大，则这个灯电阻一定较大，故D正确。
13、D
【解析】分析：由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1的两端电压。
（1）由图甲所示电路可知，滑片在a端时，电路为R1的简单电路，电压表测电源两端电压，由图乙所示图像读出电源的电压；
（2）当滑片位于b端时，R1与R2的最大阻值串联，电压表的示数最小，根据图乙读出滑动变阻器的最大阻值，利用串联电路的电流特点和欧姆定律求出电路中的最小电流，再根据欧姆定律求出R1的阻值；
（3）当滑片在中点时，可以求出总电阻和总电流，然后根据求出通过R1产生的热量；
解答：由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1的两端电压。由图甲所示电路可知，当滑片在a端时，电路为R1的简单电路，电压表测电源两端电压，由图乙所示图像可知，电源电压U=6V，故A正确；当滑片位于b端时，R1与R2的最大阻值串联，电压表的示数最小，由图乙所示图像可知，变阻器的最大阻值R2=20Ω，故B正确；电压表的最小示数U1=2V，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：，因串联电路中各处的电流相等，所以，电路中的电流：， R1的阻值：，故C正确； 当滑片P移动中点时，电路的总电阻，总电流为，10s内电流通过R1产生的热量是
，故D错误
故选：D。
【点睛】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是从图像中读出滑动变阻器R2的阻值和对应电压表的示数。
14、A
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故只有A正确。
15、C
【详解】由题中的电路图可知，两灯并联，电流表A1测干路电流，A2测L1支路电流，由并联电流干路电流等于各支路电流之和可知，A1示数应大于A2示数，而两电流表指针偏转相同，所以A1使用0-3A量程，分度值0.1A，由图乙知其示数为1.5A，即干路电流为1.5A；A2使用0-0.6A量程，分度值0.3A，其示数为0.3A，即L1支路电流为0.3A；由并联电路的电流特点可知，通过L2电流为：
故选C。
16、B
【详解】白炽灯、电热吹风机、电水壶都是利用电流的热效应工作的，如果导体没有电阻，当用电器通电时，用电器不会产生电热，白炽灯不能发光，电热吹风机不能吹出热风，电水壶不能烧水。如果导体有电阻，电动机工作时，电能转化为机械能和内能，假设导体没有电阻，当电动机通电时，电动机不会产生电热，电能全部转化为机械能，效率更高更好。故B符合题意，ACD不符合题意。
17、D
【详解】A．根据公式可知，LED灯的工作电流小，故A错误；
B．正常工作时，LED灯的实际功率小于白炽灯，故B错误；
C．根据可知，两灯正常工作时，在相同时间内，白炽灯消耗电能多，故C错误；
D．因为LED是冷光源，发光时发热小，所以电能基本都转化成光能，LED灯将电能转化为光能的效率高，故D正确。
故选D。
18、D
【解析】使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电，故A不符合安全用电原则；安全用电的原则是：不接触低压带电体，不靠近高压带电体，所以在高压线下钓鱼会有触电的危险，故B不符合安全用电原则；插头属于带电体，水属于导体，用湿手拔插头时，有可能使人体触电，故C不符合安全用电原则；金属外壳的电冰箱的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故D符合安全用电的原则，故选D。
19、C
【详解】A．由U＝IR可知，导体两端的电压除了与电阻R有关外，还与通过导体的电流I有关；所以，导体的电阻越大，这段导体两端的电压不一定越高，故A错误；
B．导体的电阻与材料、长度、横截面积和温度有关，在材料、长度、温度相同，粗导线的电阻一定小，故B错误；
C．通常情况下人体和大地都容易导电，属于导体，故C正确；
D．用铅锑合金做保险丝主要是因为它的电阻率大、熔点低，这样可在电流过大时自动熔断，而不是用镍铬合金做保险丝，故D错误。
故选C。
20、D
【分析】根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案．
【详解】A．两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A错误；
B．两开关都闭合时会造成绿灯短路，只有红灯发光；S1断开、S2闭合时，红灯发光，S1闭合、S2断开时，两灯都发光，绿灯不能独立工作，，故B错误；
C．两开关都闭合时会造成红灯短路，只有绿灯发光；S2断开、S1闭合时，两个灯同时发光，不能实现各自独立工作，故C错误；
D．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故D正确；
故选D．
【点睛】
本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案．
21、A
【详解】由灯泡铭牌可得，灯泡两端电压不得超过2V，即电压表最大不得超过2V；
由功率公式P=UI得：灯泡的额定电流I===0.5A，故电路中电流最大不得超过0.5A；
由功率公式可得：灯泡的电阻R===4Ω；当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得：最小电流I最小===0.25A，此时灯泡两端的电压也为最小值，其值为：U1=I最小R=0.25A×4Ω=1V；故电流表范围为0.25A～0.5A；电压表范围为1V～2V；故选A．
22、D
【详解】A．开关未闭合，电路断路，灯泡不会亮，电流表应没有示数，故A不符合题意；
B．导线断路，电路断路，灯泡不会亮，电流表应没有示数，故B不符合题意；
C．电流表损坏，电路断路，灯泡不会亮，电流表应没有示数，故C不合题意；
D．灯泡与灯座接触不良，则电路时断时通，电流表指针来回晃动，灯泡时亮时暗，故D符合题意。
23、D
【解析】由电路图可知，灯泡与滑动变阻器串联，当滑动变阻器滑片从左向右滑动时，滑动变阻器接入电路的阻值变大，电路的总电阻变大，电源电压不变，由欧姆定律 可知，电路中电流变小，根据P=I2R知，小灯泡的实际功率变小，灯泡变暗。故选D。
24、A
【详解】A．铁锅热得烫手，是通过热传递的方式使铁锅的内能增加，温度升高，故A项符合题意。
B．冬天搓手取暖，是通过做功的方式使手的内能增加，温度升高，故B项不符合题意。
C．压缩空气发热，是通过做功的方式使空气的内能增加，温度升高，故C项不符合题意。
D．钻木取火，是通过做功的方式使木头的内能增加，温度升高，故D项不符合题意。
25、C
【详解】A．火线和零线间的电压为220V，零线和大地之间的电压为0，故A错误；
B．由题图可知，开关S1断开时，火线被切断，试电笔触b点氖管不会发光，故B错误；
C．由题图可知，开关S2断开时，虽然灯泡不发光，但火线没有被切断，所以试电笔触b点氖管会发光，故C正确；
D．家庭电路中，三孔插座最上面的那个孔连接的是大地，故D错误。
故选C。
26、C
【解析】根据P=得F=可知，当发动机功率一定时，速度越小，牵引力越大，即汽车上坡时减慢车速的目的是增大发动机的牵引力。故选C。
27、D
【详解】A．A图滑动变阻器的接线柱接B和C，连入电路中的电阻丝是PB部分．当滑片P向左滑动时，PB电阻丝长度变大，电阻变大．此选项不符合题意；
B．B图滑动变阻器的接线柱接B和D，连入电路中的电阻丝是PB部分．当滑片P向左滑动时，PB电阻丝长度变大，电阻变大．此选项不符合题意；
C．C图滑动变阻器的接线柱接B和A，连入电路中的电阻丝是AB部分．无论怎样移动滑片，滑动变阻器接入电路电阻不变．此选项不符合题意；
D．D图滑动变阻器的接线柱接A和D，连入电路中的电阻丝是AP部分．当滑片P向左滑动时，AP电阻丝长度变小，电阻变小．此选项符合题意．
故选D。
28、B
【详解】天然气是化石能源，属于不可再生能源，同时天然气可以从自然界直接获取是一次能源。
故选B。
29、C
【详解】A. 如图，电压表与电阻R1并联，所以电阻R1短路后，电压表也被短路，不会有示数，故A错误；
B. 电阻R1断路后，电压表串联在电路中，电压表通过R2连接在电源两端，所以电压表有示数且接近电源电压，但因为电压表的电阻很大，所以电路中电流减小，即电流表示数会减小，故B错误；
C. 电阻R2短路后，电压表测量电源电压，示数增大，电路中的总电阻减小，根据可知，电流变大，即电流表示数变大，故C正确；
D. 电阻R2断路后，电路断路，两电阻示数都为零，故D错误；
故选C．
30、C
【解析】雾是空气中的水蒸气液化形成的，属于是液化现象，要放热，故A不符合题意；露是由空气中的水蒸气遇冷形成的，属于是液化现象，要放热，故B不合题意；霜是空气中的水蒸气凝华形成的小冰晶，属于是凝华现象，要放热，故C符合题意；雪是由空气中的水蒸气遇冷形成的小冰晶，属于是凝华现象，故D不符合题意，故选C。
二、填空题（每空1分，共10题，20分）
31、做功 内 机械 做功
【详解】[1][2][3]酒精燃烧产生的燃气对外做功，也就是对盒盖做功，将燃气的内能转化为盒盖的机械能，与四冲程汽油机的做功冲程能量转化相同．
32、加热
【解析】当开关S置于“2”档时，等效电路图如下图所示：
电饭锅处于“加热”状态,电路只有电阻R0工作.
33、S 磁场
【解析】由图知，螺线管中电流的方向是向上，利用安培定则可知，通电螺线管左侧为N极，右侧为S极。由于异名磁极相互吸引，所以当小磁针自由静止时，小磁针的A端为S极，B端为N极。
由磁场知识可知，小磁针和螺线管间的相互作用是通过磁场发生的；
34、220 不高于36V
【详解】[1]家庭电路的电压为220V。
[2]对人体的安全电压是不高于36V。
35、3:1
【详解】甲图中，两灯串联，灯L1的功率：
P1=，
乙图中，两灯并联，并联各支路电压与电源电压都相等，灯L1的功率：
P1′=，
，
，
在甲图中，灯L2两端的电压为U2，两灯串联，由串联电路电压的规律得到
，
，
在甲图中，通过各个用电器的电流相等，Ll、L2两灯灯丝电阻之比
。
36、负电 很小
【详解】[1]毛皮轻轻摩擦气球时，因为毛皮上的电子转移到气球上，气球得到电子带负电。
[2]当带电的气球接触荧光灯管的任意一端的触点时，灯管即刻被点亮，但灯光暗淡，说明静电使荧光灯发光的功率很小，因为灯泡发光的亮度是由灯泡的实际功率决定的。
37、加热 121 4.2×105
【详解】[1][2]当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由
P=UI=
可知，电路的总功率最大，饮水机处于加热档，则R1的阻值
[3]水吸收的热量
Q吸=cmt=4.2×103J/（kg•℃）×2kg×50℃=4.2×105J
38、2.94×107 1.4
【详解】[1]水吸收的热量
；
[2]由题意可知
，
由Q放 =Vq可得需要天然气的体积：
。
39、势 多
【详解】[1]物体下落时，高度降低，重力对物体做功，重力势能减小，转化为动能。
[2]由W=Gh知道，高度越高，落下来做的功越大，危险性也越大。
40、1∶1 3∶2
【详解】[1]因并联电路中各支路两端的电压相等，所以，R1与R2两端的电压之比为
U1∶U2=1∶1
[2]因并联电路中干路电流等于各支路电流之和，所以，通过两电阻的电流之比
两电阻的阻值之比
三、实验题（每空1分，共2题，15分）
41、 A 灯泡断路 0.3 0.75 8.33 当灯泡两端的电压增大时,灯泡的电功率增大 测量小灯泡的电阻实验
【详解】(1)[1]根据伏安法测量小灯泡的电功率的实验要求，结合乙图部分连线可以设计电路图如下：
(2)[2]根据设计的电路图，已经电压表应该测小灯泡的电压，且电压为2.5V选0-3V的量程，并联在小灯泡两端，因为小灯泡正常发光时，电阻约为8Ω，所以电路中电流不能超过
，
因此电流表选0-0.6A量程，故图（乙）中完成实物电路的连接如下：
(3)[3]开关前闭合之前，滑动变阻器的滑片应调节到最大阻值处，故应该在A端；
(4)[4]连接电路后,用开关试触，灯泡不亮，因为电压表测小灯泡两端电压，电压表示数接近6V ，电流表指针几乎不动，所以电路中的故障是小灯泡断路；
(5)[5]排除故障后，继续实验，闭合开关，移动滑片，当小灯泡两端电压达到额定电压2.5V时，小灯泡正常发光，如下：
[6]小灯泡正常发光时，电流表的示数如图乙所示，电流表的示数是0.3A；
[7]小灯泡的额定功率是
P=UI=2.5V×0.3A=0.75W，
[8]此时灯泡的电阻是
；
(6)[9]根据表，归纳小灯泡电功率变化的规律：当灯泡两端的电压增大时，灯泡的电功率增大；
[10]该实验装置还可以用来做测量小灯泡电阻的实验。
42、98 多 水 大
【详解】(1)[1]由图可知，温度计的一大格是10℃，每大格分成十小格，故分度值是1℃，液柱上表面在90℃上面8个小格，故读作98℃。
(2)[2]在相同的时间内放出的热量是相同的，那么加热时间的长短就代表了液体吸热的多少，食盐水比水吸热时间长，故吸收更多的热量。
(3)[3][4]比较不同液体的吸热能力，要控制好变量，一般有两种方法：①质量相同时，加热相同时间，比较升高的温度；②或质量相同时，升高相同温度比较加热时间的长短，由题意可知采用的是第②种方法，水加热时间长，则水吸收的热量多，说明水的比热容大。
四、计算题（每题10分，共2题，20分）
43、该电阻不能正常工作；应串联一个阻值大小是的电阻。
【详解】根据可知，流过该电阻的电流是
所以该电阻不能正常工作；为使其正常工作，应串联一个阻值为的电阻，则可知
解得，所以为使其正常工作，至少应串联一个阻值大小是的电阻。
答：若将它接在 20 V的电源上，该电阻不能正常工作；为使其正常工作，应串联一个阻值大小是的电阻。
44、 (1)；(2)；(3)
【详解】(1)根据可知，加热电阻的阻值大小是
(2)根据可知，加热电阻工作的实际功率是
(3)由题意可知
即
解得。
答：(1)加热电阻的阻值是；(2)当实际电压是198V时，加热电阻工作的实际功率是；(3)电动机线圈的工作电流是。
实验次数
第一次
第二次
第三次
电压/V
2.0
2.8
3.0
电流/A
0.34
0.40
0.44
电功率/W
0.64
1.12
1.32
