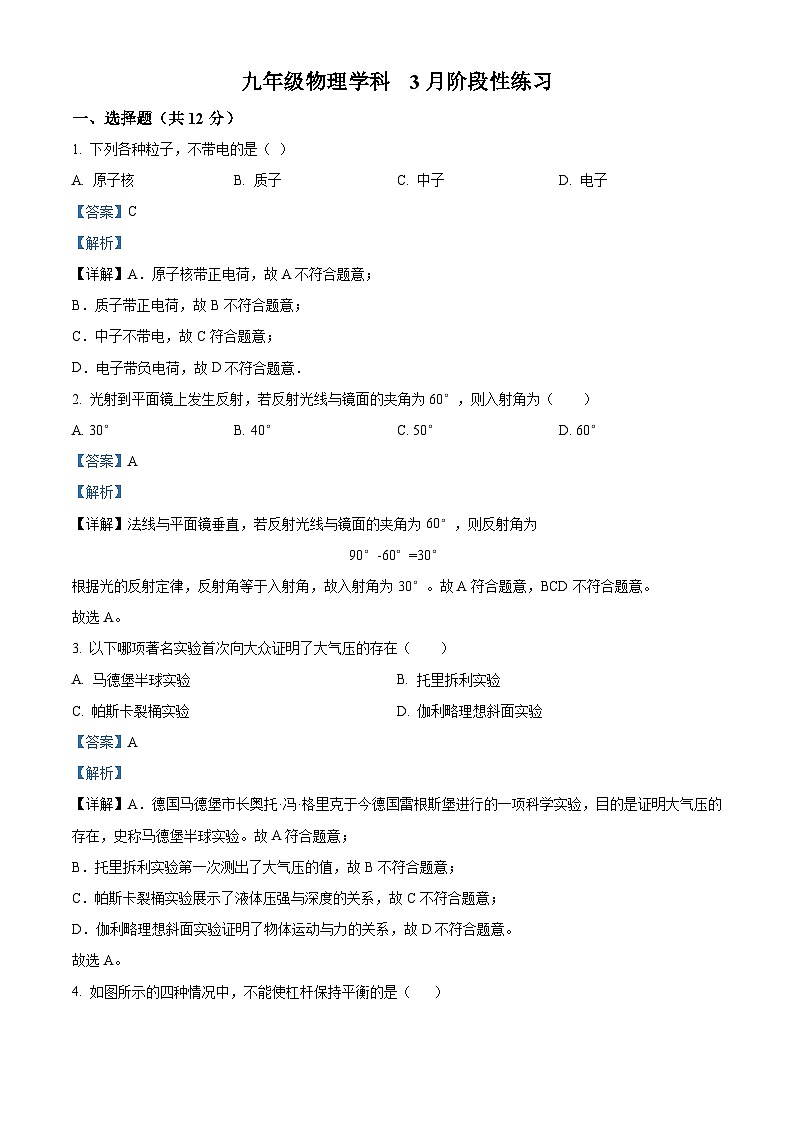

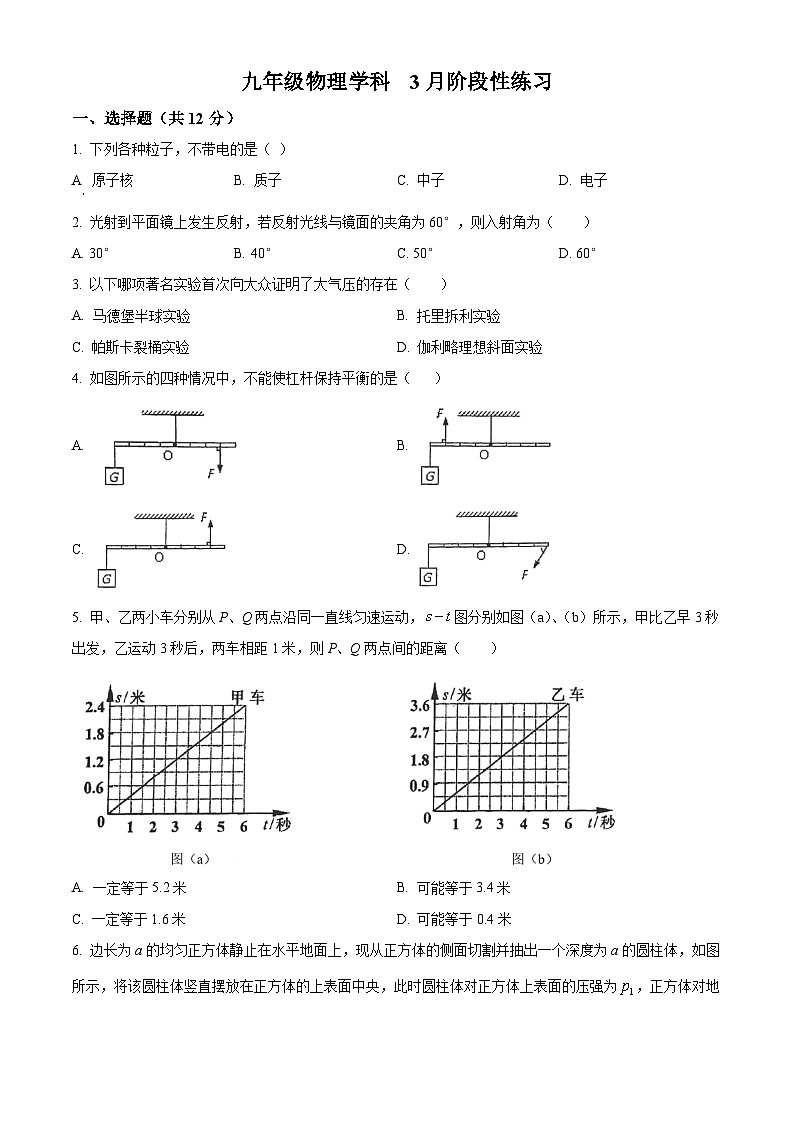

1. 下列各种粒子，不带电的是（ ）
A 原子核B. 质子C. 中子D. 电子
2. 光射到平面镜上发生反射，若反射光线与镜面的夹角为60°，则入射角为（ ）
A. 30°B. 40°C. 50°D. 60°
3. 以下哪项著名实验首次向大众证明了大气压的存在（ ）
A. 马德堡半球实验B. 托里拆利实验
C. 帕斯卡裂桶实验D. 伽利略理想斜面实验
4. 如图所示的四种情况中，不能使杠杆保持平衡的是（ ）
A. B.
C. D.
5. 甲、乙两小车分别从P、Q两点沿同一直线匀速运动，图分别如图（a）、（b）所示，甲比乙早3秒出发，乙运动3秒后，两车相距1米，则P、Q两点间的距离（ ）
A. 一定等于5.2米B. 可能等于3.4米
C. 一定等于1.6米D. 可能等于0.4米

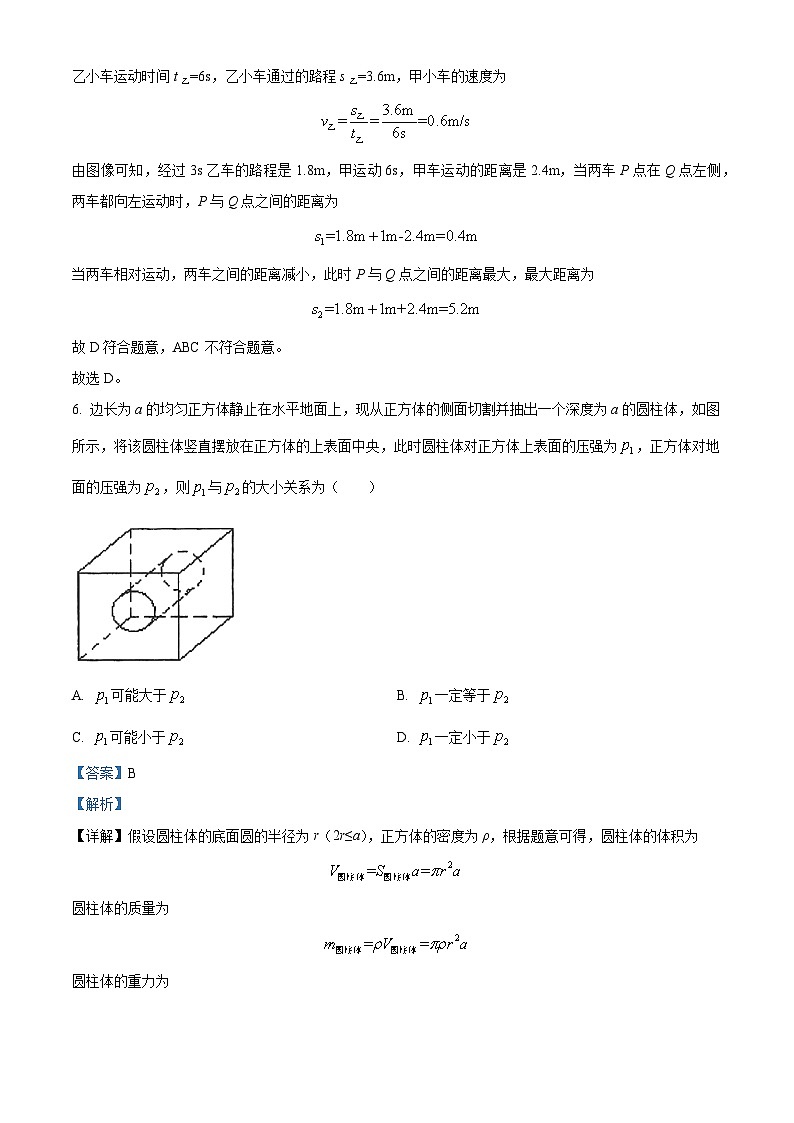

6. 边长为a的均匀正方体静止在水平地面上，现从正方体的侧面切割并抽出一个深度为a的圆柱体，如图所示，将该圆柱体竖直摆放在正方体的上表面中央，此时圆柱体对正方体上表面的压强为，正方体对地面的压强为，则与的大小关系为（ ）
A. 可能大于B. 一定等于
C. 可能小于D. 一定小于
二、填空题（共21分）
7. 图是我国首位花样滑冰世界冠军获得者陈露的比赛现场照片，运动员在滑行过程中，冰面上会留下刻痕，这表明力可以使物体________；比赛中，在运动员腾空跃起到最高点的过程中，重力势能_________（选填“增大”、“减小”或“不变”）；完成表演后，现场响起了雷鸣般的掌声，这是形容声音的________很大。
8. 竖直向上抛出重为4牛的小球，若小球在运动中受到的空气阻力大小始终为1牛，且总是跟运动方向相反，则小球在上升过程中所受合力的大小为___牛；动能将____（选填“变大”、“变小”或“不变”）；以地面为参照物，小球是____（选填“静止”或“运动”）．
9. 根据所学的热学知识，完成以下填空：
①冬天时，人们会采取搓手的方式取暖，这是通过________的方式改变物体的内能；
②一个标准大气压下，将容器内质量为0.6千克的水进行加热，使其温度升高，水吸收的热量为_________焦[]；若将容器内的水倒出一部分，容器内剩余水的比热容________（选填“变大”、“变小”或“不变”）；
③四冲程汽油机正常工作时，将内能转化成机械能的是________冲程。

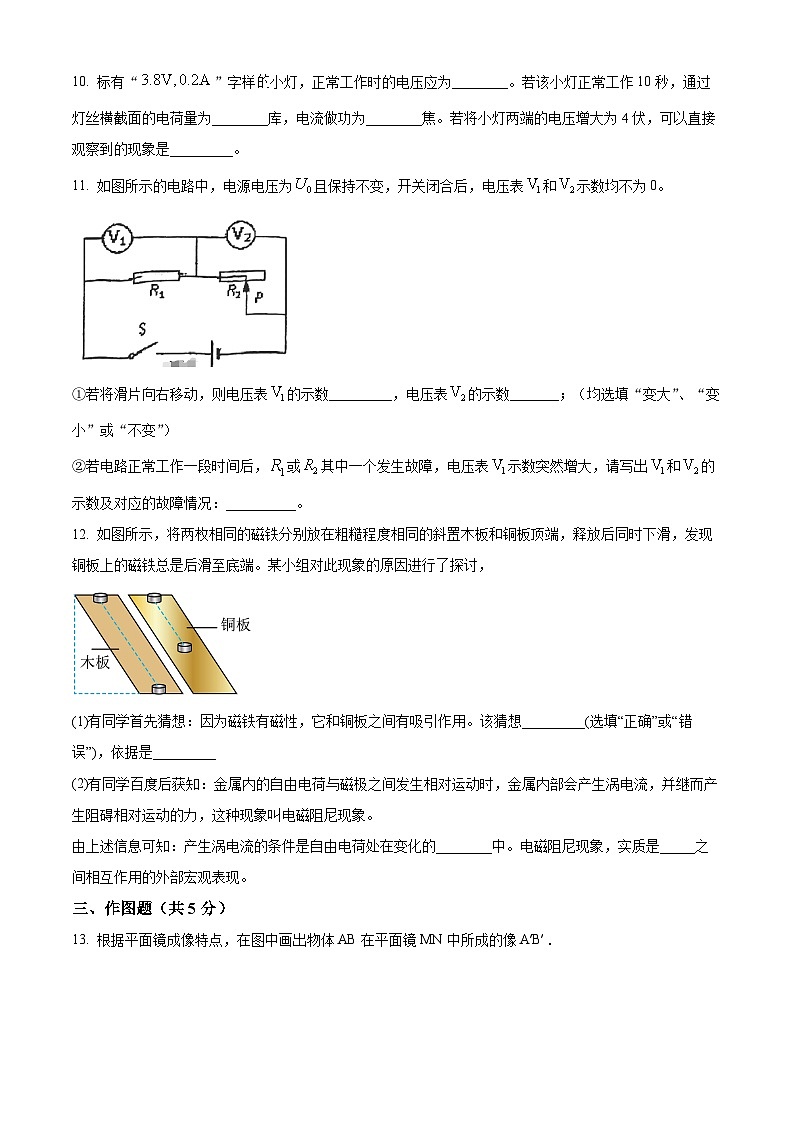

10. 标有“”字样小灯，正常工作时的电压应为________。若该小灯正常工作10秒，通过灯丝横截面的电荷量为________库，电流做功为________焦。若将小灯两端的电压增大为4伏，可以直接观察到的现象是_________。
11. 如图所示的电路中，电源电压为且保持不变，开关闭合后，电压表和示数均不为0。
①若将滑片向右移动，则电压表的示数_________，电压表的示数_______；（均选填“变大”、“变小”或“不变”）
②若电路正常工作一段时间后，或其中一个发生故障，电压表示数突然增大，请写出和的示数及对应的故障情况：__________。
12. 如图所示，将两枚相同的磁铁分别放在粗糙程度相同的斜置木板和铜板顶端，释放后同时下滑，发现铜板上的磁铁总是后滑至底端。某小组对此现象的原因进行了探讨，
(1)有同学首先猜想：因为磁铁有磁性，它和铜板之间有吸引作用。该猜想_________(选填“正确”或“错误”)，依据是_________
(2)有同学百度后获知：金属内的自由电荷与磁极之间发生相对运动时，金属内部会产生涡电流，并继而产生阻碍相对运动的力，这种现象叫电磁阻尼现象。
由上述信息可知：产生涡电流的条件是自由电荷处在变化的________中。电磁阻尼现象，实质是_____之间相互作用的外部宏观表现。
三、作图题（共5分）
13. 根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′．
14. 根据图中通电螺线管的N极方向，标出磁感线方向、电源正负极和小磁针的N极。
四、综合题（共32分）
15. 如图所示，在5秒内将重为10牛的物体在拉力F的作用下竖直向上运动0.2米，若不计滑轮和绳子之间的摩擦，求：拉力所做的功W与功率P。
16. 如图所示，薄壁圆柱形容器足够高，内装有体积为米的水，且容器的底面积为米，另有体积为米的柱体A。求：
（1）容器内水质量；
（2）现将柱体A竖直放入水中，待其静止后，水对容器底部的压强增加1960帕，请通过计算说明此时正方体A的状态（漂浮、悬浮或沉底），并尝试算出A的密度。
17. 在图所示的电路中，电源电压保持不变，电阻阻值为10欧，滑动变阻器标有“”字样。现将两个电流表分别串接在电路中，当滑动变阻器的滑片P从一点向另一点移动过程中，电流表的示数始终为0.6安，电流表的示数从1.2安减小到1.0安。求：
①10秒内电流通过电阻所做电功；
②滑动变阻器连入阻值的变化量。
18. 在图（a）所示电路中，电源电压为24伏且保持不变，电阻R1的阻值为20欧，滑动变阻器R2标有“1A”字样，电压表V的表盘如图（b）所示，闭合开关S，电路中的电流为0.8安。
①求R1两端电压U1；
②移动滑动变阻器滑片P过程中，电流的最大变化量为0.4安，求电压表最大示数和最小示数的差值以及滑动变阻器R2的最大阻值R2max。
19. 小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，为2V的整数倍，滑动变阻器上标有“”字样，小灯泡标有“0.3A”字样，估计小灯泡的额定功率在1瓦以下。他正确连接电路，闭合开关，移动变阻器的滑片，当小灯泡正常发光时，变阻器的滑片在中点附近，电压表的示数如图所示，小明判断该电压表使用了伏量程，示数为2.2伏。
①当__________时，表示小灯正常发光；
②请写出小明判断电压表量程的理由；__________
③计算说明电源电压。（需写出计算过程）_________
20. 某小组同学在“探究凸透镜成像的规律”实验中，用焦距f为8厘米的凸透镜和物高h物为5厘米的光源等器材进行实验，为了研究凸透镜成实像时，像的大小与物距u、像距v之间的关系，他们计算了物距与像距的比值k，并将相关数据记录在表中。
表：，
（1）根据实验序号____________的数据及相关条件，比较____________关系，发现物体经同一凸透镜能成缩小的实像，___________；
（2）根据实验序号1~6的数据及相关条件，分析比较像距v、像高h像随物距u的变化情况，可得出的初步结论是：同一凸透镜成实像时，___________；
（3）综合分析比较实验序号1~6中物距与像距的比值k和像高h像的数据及相关条件，可得出的初步结论是：同一凸透镜成实像时，____________；
（4）根据实验序号1~6的数据及上述结论可推论得出：当物距与像距的比值k为____________时，同一凸透镜能成等大的实像，理由是___________。序号
物距u（厘米）
像距v（厘米）
像高h像（厘米）
物距与像距的比值k
1
28.0
11.2
2.0
2.5
2
24.0
12.0
2.5
2.0
3
18.0
144
4.0
1.25
4
13.0
20.8
8.0
0.625
5
12.0
24.0
10.0
0.50
6
10.0
40.0
20.0
0.25
