2024年云南省文山州砚山县下学期初中九年级学业水平考试第一次模拟考物理（原卷版+解析版）
展开
这是一份2024年云南省文山州砚山县下学期初中九年级学业水平考试第一次模拟考物理（原卷版+解析版），文件包含2024年云南省文山州砚山县下学期初中九年级学业水平考试第一次模拟考物理原卷版docx、2024年云南省文山州砚山县下学期初中九年级学业水平考试第一次模拟考物理解析版docx等2份试卷配套教学资源，其中试卷共28页， 欢迎下载使用。

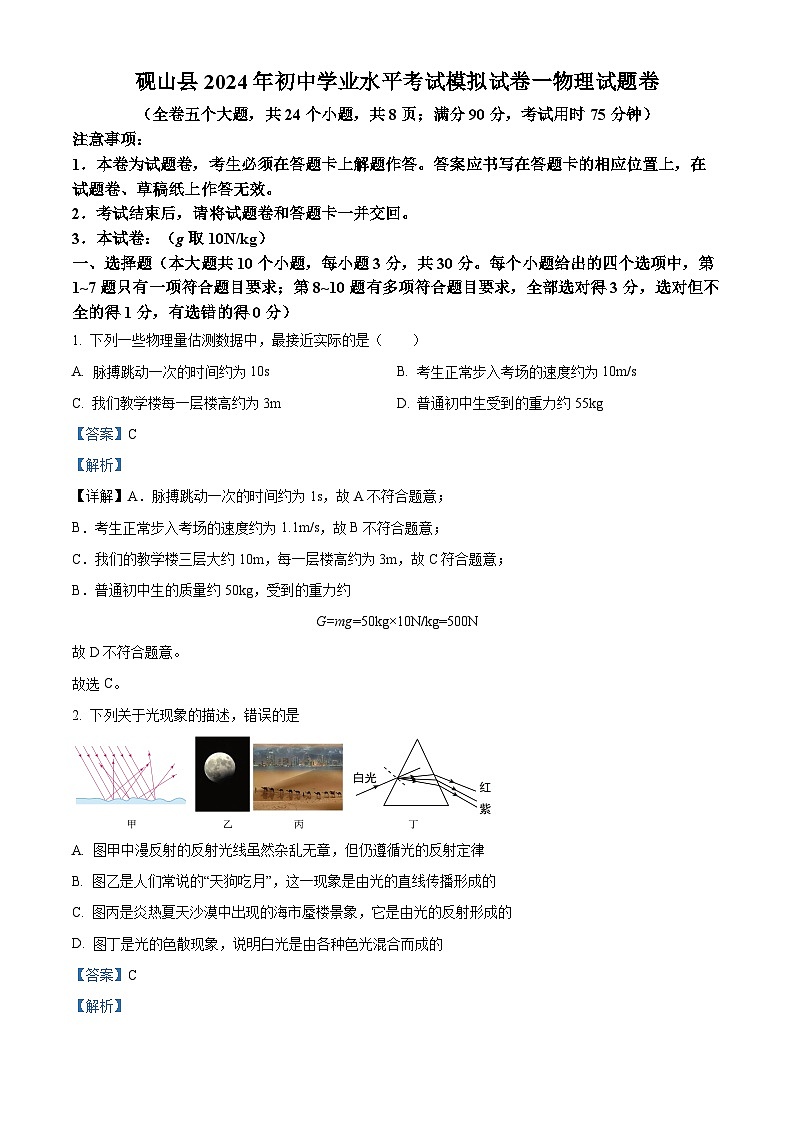

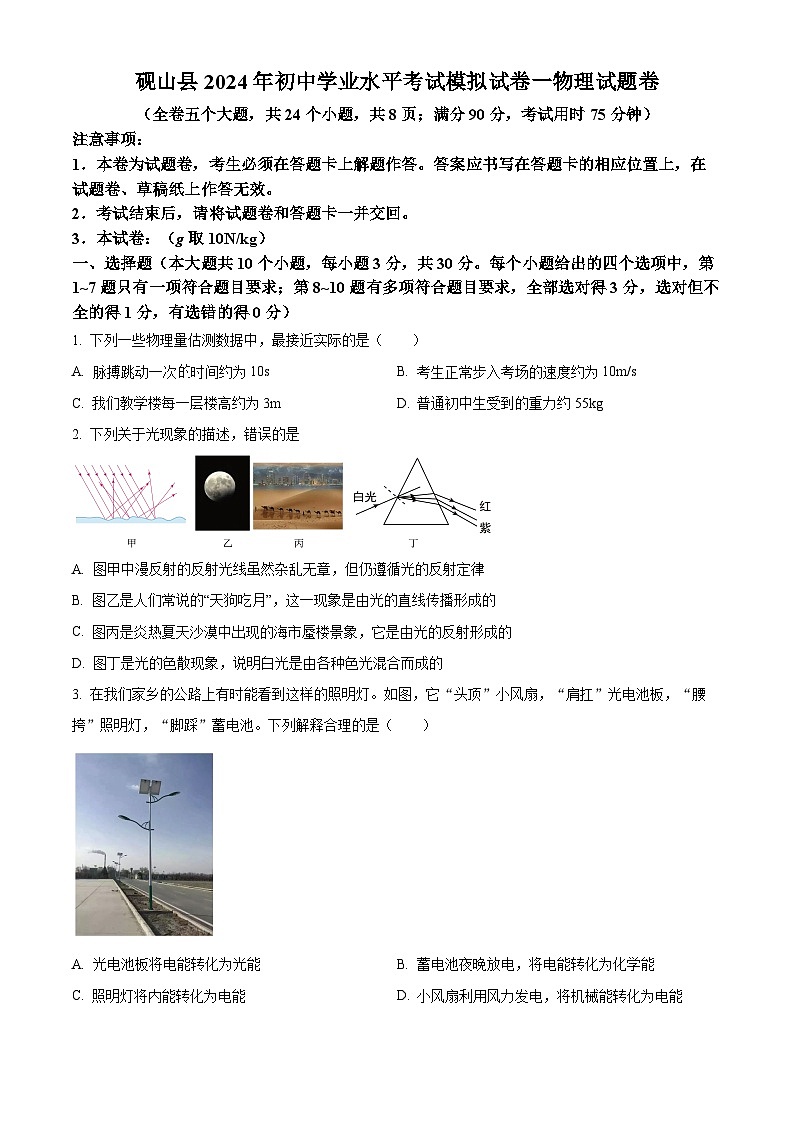

注意事项：
1．本卷为试题卷，考生必须在答题卡上解题作答。答案应书写在答题卡的相应位置上，在试题卷、草稿纸上作答无效。
2．考试结束后，请将试题卷和答题卡一并交回。
3．本试卷：（g取10N/kg）
一、选择题（本大题共10个小题，每小题3分，共30分。每个小题给出的四个选项中，第1~7题只有一项符合题目要求；第8~10题有多项符合题目要求，全部选对得3分，选对但不全的得1分，有选错的得0分）
1. 下列一些物理量估测数据中，最接近实际的是（ ）
A. 脉搏跳动一次的时间约为10sB. 考生正常步入考场的速度约为10m/s
C. 我们教学楼每一层楼高约为3mD. 普通初中生受到的重力约55kg
【答案】C
【解析】
【详解】A．脉搏跳动一次的时间约为1s，故A不符合题意；
B．考生正常步入考场的速度约为1.1m/s，故B不符合题意；
C．我们的教学楼三层大约10m，每一层楼高约为3m，故C符合题意；
B．普通初中生的质量约50kg，受到的重力约
G=mg=50kg×10N/kg=500N
故D不符合题意。
故选C。
2. 下列关于光现象的描述，错误的是
A. 图甲中漫反射的反射光线虽然杂乱无章，但仍遵循光的反射定律
B. 图乙是人们常说的“天狗吃月”，这一现象是由光的直线传播形成的
C. 图丙是炎热夏天沙漠中出现的海市蜃楼景象，它是由光的反射形成的
D. 图丁是光的色散现象，说明白光是由各种色光混合而成的
【答案】C
【解析】

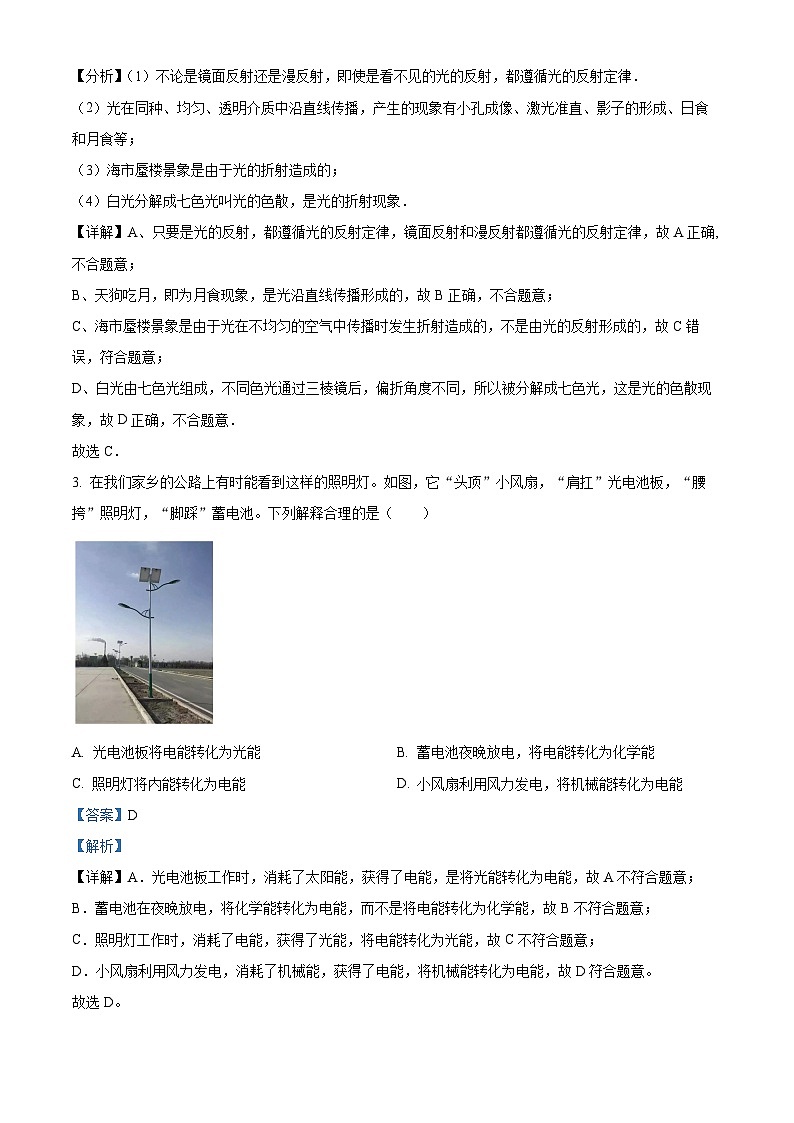

【分析】（1）不论是镜面反射还是漫反射，即使是看不见的光的反射，都遵循光的反射定律．
（2）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（3）海市蜃楼景象是由于光的折射造成的；
（4）白光分解成七色光叫光的色散，是光的折射现象．
【详解】A、只要是光的反射，都遵循光的反射定律，镜面反射和漫反射都遵循光的反射定律，故A正确,不合题意；
B、天狗吃月，即为月食现象，是光沿直线传播形成的，故B正确，不合题意；
C、海市蜃楼景象是由于光在不均匀的空气中传播时发生折射造成的，不是由光的反射形成的，故C错误，符合题意；
D、白光由七色光组成，不同色光通过三棱镜后，偏折角度不同，所以被分解成七色光，这是光的色散现象，故D正确，不合题意．
故选C．
3. 在我们家乡的公路上有时能看到这样的照明灯。如图，它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。下列解释合理的是（ ）
A. 光电池板将电能转化为光能B. 蓄电池夜晚放电，将电能转化为化学能
C. 照明灯将内能转化为电能D. 小风扇利用风力发电，将机械能转化为电能
【答案】D
【解析】
【详解】A．光电池板工作时，消耗了太阳能，获得了电能，是将光能转化为电能，故A不符合题意；
B．蓄电池在夜晚放电，将化学能转化为电能，而不是将电能转化为化学能，故B不符合题意；
C．照明灯工作时，消耗了电能，获得了光能，将电能转化为光能，故C不符合题意；
D．小风扇利用风力发电，消耗了机械能，获得了电能，将机械能转化为电能，故D符合题意。
故选D。

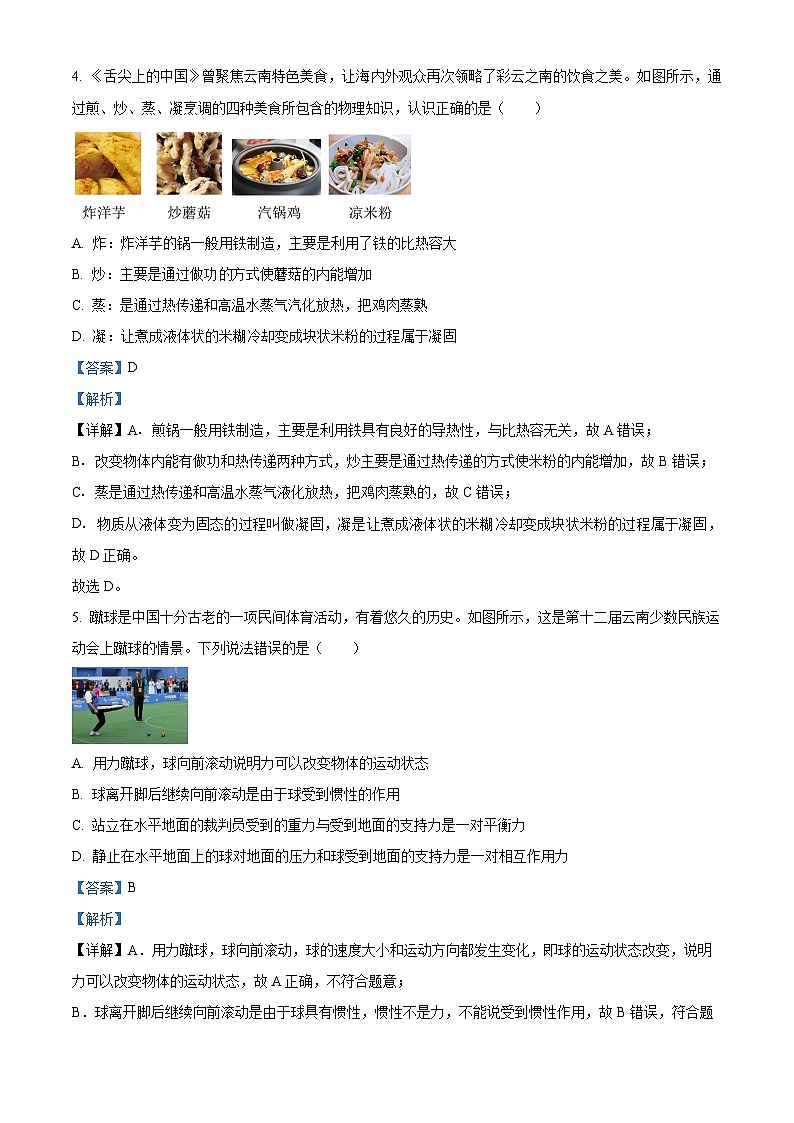

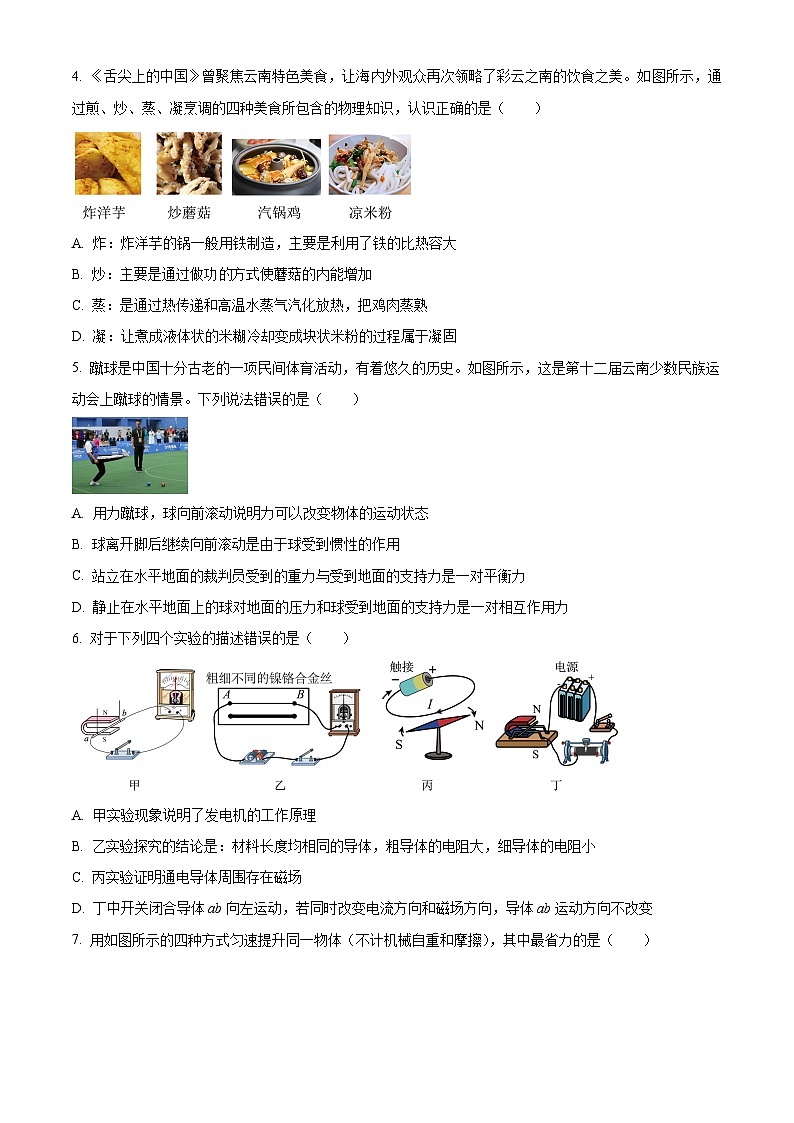

4. 《舌尖上的中国》曾聚焦云南特色美食，让海内外观众再次领略了彩云之南的饮食之美。如图所示，通过煎、炒、蒸、凝烹调的四种美食所包含的物理知识，认识正确的是（ ）
A. 炸：炸洋芋的锅一般用铁制造，主要是利用了铁的比热容大
B. 炒：主要是通过做功方式使蘑菇的内能增加
C. 蒸：是通过热传递和高温水蒸气汽化放热，把鸡肉蒸熟
D. 凝：让煮成液体状的米糊冷却变成块状米粉的过程属于凝固
【答案】D
【解析】
【详解】A．煎锅一般用铁制造，主要是利用铁具有良好的导热性，与比热容无关，故A错误；
B．改变物体内能有做功和热传递两种方式，炒主要是通过热传递的方式使米粉的内能增加，故B错误；
C．蒸是通过热传递和高温水蒸气液化放热，把鸡肉蒸熟的，故C错误；
D．物质从液体变为固态的过程叫做凝固，凝是让煮成液体状的米糊冷却变成块状米粉的过程属于凝固，故D正确。
故选D。
5. 蹴球是中国十分古老的一项民间体育活动，有着悠久的历史。如图所示，这是第十二届云南少数民族运动会上蹴球的情景。下列说法错误的是（ ）
A. 用力蹴球，球向前滚动说明力可以改变物体的运动状态
B. 球离开脚后继续向前滚动是由于球受到惯性的作用
C. 站立在水平地面的裁判员受到的重力与受到地面的支持力是一对平衡力
D. 静止在水平地面上的球对地面的压力和球受到地面的支持力是一对相互作用力
【答案】B
【解析】
【详解】A．用力蹴球，球向前滚动，球的速度大小和运动方向都发生变化，即球的运动状态改变，说明力可以改变物体的运动状态，故A正确，不符合题意；
B．球离开脚后继续向前滚动是由于球具有惯性，惯性不是力，不能说受到惯性作用，故B错误，符合题意；
C．站立在水平地面的裁判员受到的重力与受到地面的支持力，大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，是一对平衡力，故C正确，不符合题意；
D．静止在水平地面上的球对地面的压力和球受到地面的支持力，大小相等、方向相反、作用在同一条直线上、作用在不同的物体上，是一对相互作用力，故D正确，不符合题意。
故选B。
6. 对于下列四个实验的描述错误的是（ ）
A. 甲实验现象说明了发电机的工作原理
B. 乙实验探究的结论是：材料长度均相同的导体，粗导体的电阻大，细导体的电阻小
C. 丙实验证明通电导体周围存在磁场
D. 丁中开关闭合导体ab向左运动，若同时改变电流方向和磁场方向，导体ab运动方向不改变
【答案】B
【解析】
【详解】A．甲实验是电磁感应现象，说明了发电机工作原理，故A正确，不符合题意；
B．材料长度均相同的导体，粗导体的横截面积大，电阻小，细导体的横截面积小，电阻大，故B错误，符合题意；
C．丙实验中，通电后，小磁针偏转，说明通电导体周围存在磁场，磁场方向与电流方向有关，即电流的磁效应，故C正确，不符合题意；
D．丁中开关闭合导体ab向左运动，只改变电流方向即调换电源正负极，导体运动方向改变，保证电流方向不变，只改变磁场方向，导体的运动方向也会发生改变，若同时改变电流方向和磁场方向，导体ab运动方向不改变，故D正确，不符合题意。
故选B。

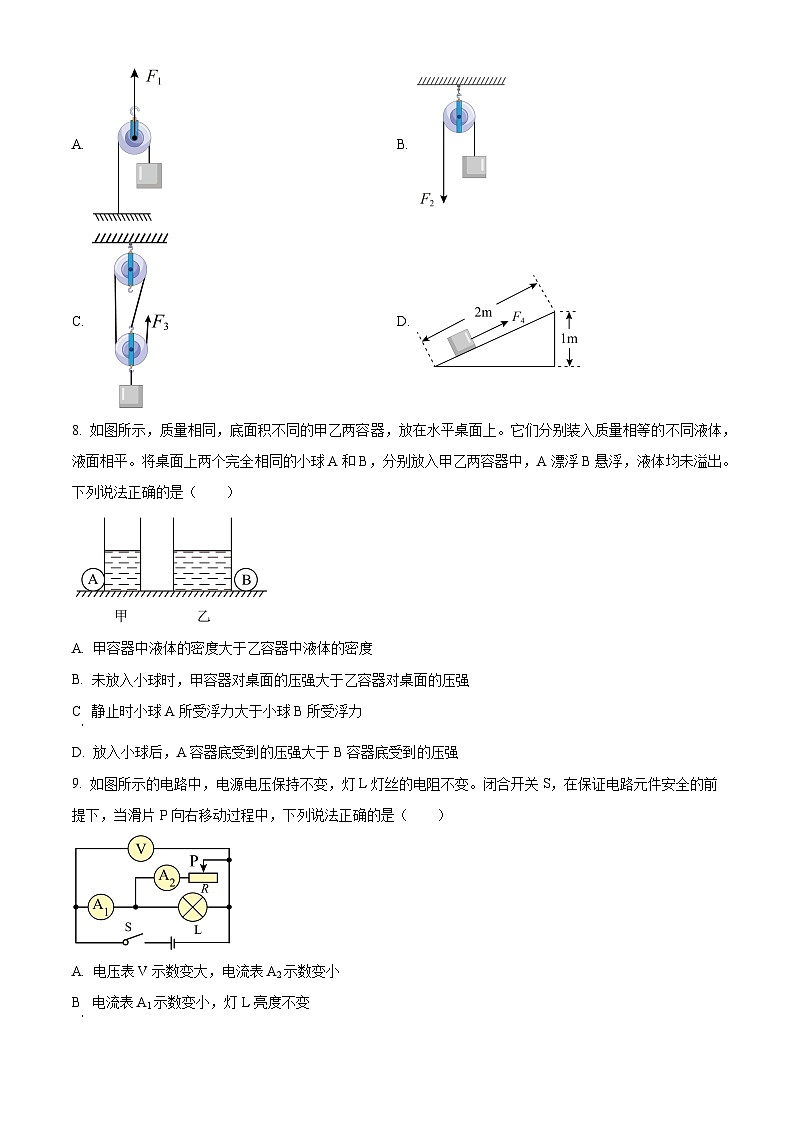

7. 用如图所示的四种方式匀速提升同一物体（不计机械自重和摩擦），其中最省力的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】不计机械自重和摩擦，设物重为G，由图知：
A．使用此动滑轮时，由于动力作用在轴上，所以费一倍的力，即；
B．此装置是定滑轮，不能省力，所以；
C．此装置是滑轮组，承担物重的绳子有3股，所以；
D．此装置斜面，且，所以。
最省力的是C。
故选C。
8. 如图所示，质量相同，底面积不同的甲乙两容器，放在水平桌面上。它们分别装入质量相等的不同液体，液面相平。将桌面上两个完全相同的小球A和B，分别放入甲乙两容器中，A漂浮B悬浮，液体均未溢出。下列说法正确的是（ ）
A. 甲容器中液体的密度大于乙容器中液体的密度
B. 未放入小球时，甲容器对桌面的压强大于乙容器对桌面的压强
C. 静止时小球A所受浮力大于小球B所受浮力
D. 放入小球后，A容器底受到的压强大于B容器底受到的压强
【答案】ABD
【解析】
【详解】A．由图可知：甲容器中液体的体积小于乙容器中液体的体积，已知甲、乙两容器装入质量相等的不同液体，根据可知，故A正确；
B．未放入小球时，容器和液体的质量都相等，对桌面的压力都相等，由图可知：，根据知末放入小球时，甲容器对桌面的压强大于乙容器对桌面的压强，故B正确；
C．A球在甲容器中处于漂浮状态，浮力等于重力，乙球在乙容器中处于悬浮状态，浮力也等于重力，甲乙两球的完全相同，重力相同，浮力也相同，故C错误；
D．两容器中的液体质量相同与小球质量均相同，它们的总重力相同，对容器底部压力相同。由图可知：，根据知放入小球后，A容器底受到的压强大于B容器底受到的压强，故D正确。
故选ABD。
9. 如图所示的电路中，电源电压保持不变，灯L灯丝的电阻不变。闭合开关S，在保证电路元件安全的前提下，当滑片P向右移动过程中，下列说法正确的是（ ）
A. 电压表V示数变大，电流表A2示数变小
B. 电流表A1示数变小，灯L亮度不变
C. 电压表V示数与电流表A2示数的比值变小
D. 电流表A1示数与电流表A2示数的差值不变
【答案】BD
【解析】
【详解】由电路图可知，灯泡和滑动变阻器并联，电流表A2测通过滑动变阻器的电流，电流表A1测干路电流，电压表测电源两端电压。
AB．因电源电压不变，所以滑片移动时，电压表V的示数不变；并联电路各支路互不影响，移动滑片时，通过灯泡的电流不变，灯泡的亮度不变；当滑片P向右移动过程中，滑动变阻器接入电路的阻值变大，由欧姆定律可知，通过滑动变阻器的电流变小，电流表A2示数变小；根据并联电路的电流规律可知，干路电流变小，则电流表A1示数变大，故A错误，B正确；
C．由电压表V的示数不变和电流表A2的示数变小可知，电压表的示数和电流表A2的示数的比值变大，故C错误；
D．根据并联电路电流的规律，电流表A1示数与电流表A2示数的差值等于通过灯泡的电流，则该差值不变，故D正确。
故选BD。
10. 一个不规则的实心物体，质量55g，放入装满纯水的烧杯中，沉入底部，排开的水。然后向烧杯中加盐并搅拌，直到物体悬浮为止。以下说法正确的是（ ）
A. 水对实心物体产生的浮力是
B. 实心物体的体积是
C. 盐水的密度是
D. 物体排开盐水的质量等于50g
【答案】ABC
【解析】
【详解】A．根据阿基米德原理可知物体受到的浮力
故A正确；
B．因为，所以物体排开的水的体积即物体的体积为
故B正确；
C．因为物体在盐水中悬浮，所以物体悬浮时盐水的密度
故C正确；
D．物体在盐水中悬浮，受到的浮力等于自身的重力，根据阿基米德原理可知，受到的浮力等于排开的盐水的重力，所以，则有
物体排开盐水的质量等于物体的质量，即
故D错误。
故选ABC。
二、填空题（本大题共6小题，第11~15题每小题2分，16题4分，共14分）
11. 吸烟者“吞云吐雾”时会波及周围人群，这是由于分子在不停地做________运动造成的。烈日下，操场上单杠的温度会升高，这是通过________的方式改变其内能的。
【答案】 ①. 无规则 ②. 热传递
【解析】
【详解】[1]吸烟者“吞云吐雾”时会波及周围人群，由于烟分子在空气中进行不停地无规则运动，这是分子的扩散现象。
[2]操场上的单杠是金属的，是热的良导体，在烈日的照射下，会吸收太阳传递的热量温度升高，内能增加。
12. 医生为患者诊断时，使用听诊器是为了增强听到的声音的 __；手机上的微信程序可以利用声音解锁登录，这种语音密码记录的是声音的 __。（均填声音的特性）
【答案】 ①. 响度 ②. 音色
【解析】
【详解】[1]使用听诊器减小了声音的分散，可以增强听到声音的响度。
[2]语音密码记录是声音的音色，因为不同的人发出声音的音色不同，所以可以用来作为解锁的密码。
13. Wifi是一种可以将电脑、手机等终端设备互相连接的技术，常见的连接方式是通过如图所示的一个无线路由器来实现的。路由器是通过______向四周的终端设备传递信息的。正在推广使用的5G数据传输技术与传统的4G相比，______（选填“波速”、“波长”或“频率”）更高。
【答案】 ① 电磁波 ②. 频率
【解析】
【详解】[1]电磁波可以传递信息，故路由器是通过电磁波向四周的终端设备传递信息的。
[2]根据移动通信技术的发展可知，正在推广使用的5G数据传输技术与传统的4G相比，数据传输快、传输量大，频率更高。
14. 小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框______________中，图中三孔插座的插孔_________（选填“a”、“b”或“c”）应与地线相连。
【答案】 ①. B ②. b
【解析】
【详解】[1]开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应装在虚线框B中。
[2]根据三孔插座的正确接法可知，a应与零线相连，c应与火线相连，b与地线相连。
15. 小明去商场时发现能自动变速的“聪明的电梯”（如图甲），图乙为该电梯的简易控制电路。R是一个压敏电阻。其阻值随压力的增大而减小。当有人站在电梯上时，电磁铁的磁性变_________（选填“强”、“弱”），电动机的功率变_________（选填“大”、“小”）。
【答案】 ①. 强 ②. 大
【解析】
【详解】[1][2]当有人站在电梯上时，压力增大，压敏电阻R的阻值减小，电源电压不变，控制电路中电流增大，电磁铁磁性变强，则衔铁吸下，与触点2接触，则电动机上的电流变大，由可知，电动机的功率变大，电动机转速变大。
16. “能上九天揽月”的中国载人航天指挥部于2022年11月29日23时08分，将搭载有费俊龙、邓清明、张陆三位航天员的“神舟15号”载人飞船在酒泉卫星发射中心送入预定轨道，成功完成“三船三舱”交会对接。他们与“神舟14号”乘组首次“太空会师”之后，“神舟15号”乘组将继续在轨驻留，等待“天舟六号”货运飞船和“神舟16号”载人飞船的来访对接。如图所示的是运载火箭发射“神舟15号”顺利升空的场景，请你结合所学知识解答下列问题：
（1）若长征序列火箭用联氨（又叫无水肼）作燃料，用作助燃剂，燃烧后生成氮气和水，最后把“神舟16号”送达空间站，这里发生的能量转化与汽油机的______冲程相似；
（2）火箭在大气层中高速飞行，为了防止大气与飞船摩擦生热而损坏，所以飞船表面往往涂有保护层，利用它熔化时______，汽化时______保护飞船（均选填“吸热”或“放热”）。
（3）若燃料的热值约，火箭第一级注入的质量约200吨，这些燃料完全燃烧后放出的热量是______J。
【答案】 ①. 做功 ②. 吸热 ③. 吸热 ④.
【解析】
【详解】（1）[1]燃烧过程中，是化学能转化为内能，然后内能转化为机械能；汽油机的做功冲程将内能转化为机械能；这里发生的能量转化与汽油机的做功冲程相似。
（2）[2][3]为了防止大气与飞船摩擦生热而损坏，所以飞船表面往往涂有保护层，利用它在摩擦的过程中发生熔化和汽化过程，熔化时吸热，汽化时吸热，从而使温度不致过高保护飞船。
（3）[4]这些燃料完全燃烧后放出的热量
三、作图题（本大题共2小题，每小题2分，共4分）
17. 如图所示，小球处于静止状态，请画出图中小球所受重力和浮力的示意图。
【答案】
【解析】
【详解】重力G的方向竖直向下，浮力F的方向是竖直向上，根据此时的状态是平衡状态，故此二力也处于平衡状态，故如下图所示：
18. 根据图中磁感线方向标出螺线管的N极和在括号内标出电源的正、负极。
【答案】
【解析】
【详解】由磁体磁感线方向可知，磁体外部的磁感线方向总是N极出发回到S极，则该螺线管右端为N极；由安培定则可判定出螺线管中电流方向是从电源右端流出，流回左端。所以电源右端为正极即“+”，左端为负极即“-”如图所示：
四、实验探究题（本大题共4小题，第19题8分，第20题4分，第21题8分，第22题4分，共24分）
19. 小明利用杠杆做“探究杠杆的平衡条件”实验；
（1）实验前，杠杆处于静止状态如图甲所示，此时杠杆 ___________平衡状态（填“是”或“不是”），为了使杠杆在水平位置平衡，应将平衡螺母向 ___________调，此时调节杠杆水平位置平衡的目的是 ___________；
（2）杠杆调平衡后，在左侧A位置挂上钩码，且保持左侧悬挂钩码的位置和数量不变（如乙图），调节右侧悬挂钩码的数量和位置，使杠杆始终在水平位置平衡，记录对应的力F和力臂L1大小，绘制成图像如图丙所示。图像中每个点与两坐标轴围成的方形面积 ___________（填“相等”或“不相等”）；
（3）将右侧的钩码改为竖直向下拉弹簧测力计，已知每个钩码的重力均为0.5N，丁图中弹簧测力计示数为 ___________N，保持测力计在B点不动，改为斜向右下方拉动，则弹簧测力计示数将 ___________（填“变大”或“变小”或“不变”）；
（4）使杠杆从水平位置缓慢转过一定角度（不考虑杠杆重心位置的变化），如图戊所示，此过程中，弹簧测力计的示数 ___________（填“变大”或“变小”或“不变”）；
（5）生活中有各种各样的杠杆，如船桨、撬棍、老虎钳、钓鱼竿等，上述物品使用时是省力杠杆的是 ___________。
【答案】 ①. 是 ②. 左 ③. 便于测量力臂，消除杠杆重对实验的影响 ④. 相等 ⑤. 1.5 ⑥. 变大 ⑦. 不变 ⑧. 撬棍、老虎钳
【解析】
【详解】（1）[1]杠杆静止或匀速转动时都属于平衡状态，如图杠杆处于静止状态，此时杠杆处于平衡状态。
[2][3]如图杠杆的左端上翘，平衡螺母向上翘的左端移动，使杠杆在水平位置平衡，便于测量力臂，杠杆重力的力臂为零，可以消除杠杆重对实验的影响。
（2）[4]由于此题中的阻力和阻力臂不变，利用图象中任意一组数据都能得出
图像中每个点与两坐标轴围成的方形面积相等，其原因是阻力和阻力臂保持不变，根据杠杆的平衡条件可知，动力与动力臂的乘积保持不变。
（3）[5]若每个小格长l，在A点挂2个相同的钩码，在B点竖直向下拉弹簧测力计，让杠杆在水平位置平衡，根据杠杆的平衡条件有
解得F=1.5N，弹簧测力计的示数应为1.5N。
[6]当弹簧测力计改为斜向右下方拉动时，拉力的力臂减小，再次使杠杆水平位置平衡，根据杠杆的平衡条件，弹簧测力计的示数将变大。
（4）[7]竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度（不考虑杠杆重心位置的变化的过程中，根据几何知识可知，l1与l2之比不变，则F1与F2之比不变。因F1不变，则F2不变，即弹簧测力计的示数保持不变。
（5）[8]船桨、钓鱼竿这两个杠杆在使用时，动力臂小于阻力臂，属于费力杠杆；
撬棍、老虎钳，在使用时，动力臂大于阻力臂，属于省力杠杆。
20. 洋洋小组利用如图所示的光具座、焦距为的凸透镜、光屏、蜡烛、火柴等器材，进行“探究凸透镜成像规律”的实验。
（1）实验前应将蜡烛、凸透镜、光屏依次安装在光具座上，并调整它们的高度，使烛焰、凸透镜、光屏的中心大致在______，这样才能使像成在光屏的中央；
（2）把透镜固定在光具座的50cm刻度处，为了知道透镜成像时物体的放置范围和成像范围，我们还应该在透镜______（选填“左侧”、“右侧”或“两侧”）的光具座上分别作1f处和2f处的标记；
（3）点燃蜡烛，移动蜡烛和光屏的位置，使烛焰在光屏上成清晰的像。如图是某次成像时蜡烛和光屏的位置，这个像与______（选填“显微镜”或“望远镜”）的物镜成像原理相似；
（4）此时洋洋又将一只眼镜片放在蜡烛与凸透镜之间，结果光屏上原来清晰的像变得模糊，将光屏远离凸透镜移动到某一位置时，光屏上又成清晰的像，由此可知该眼镜片可用来矫正______眼（选填“近视”或“远视”）。
【答案】 ① 同一高度 ②. 两侧 ③. 显微镜 ④. 近视
【解析】
【详解】（1）[1]为了使像成在光屏中央，应使烛焰、凸透镜、光屏的中心大致在同一高度上。
（2）[2]在探究凸透镜成像规律的实验中，需要确定物距和像距的范围，故应该在透镜两侧的光具座上分别作1f处和2f处的标记。
（3）[3]如图是某次成像时蜡烛和光屏的位置，此时物距大于一倍焦距，小于二倍焦距，成倒立、放大的实像，这个像与显微镜的物镜成像原理相似。
（4）[4]此时洋洋又将一只眼镜片放在蜡烛与凸透镜之间，结果光屏上原来清晰的像变得模糊，将光屏远离凸透镜移动到某一位置时，光屏上又成清晰的像，说明该镜片对光线具有发散作用，能推迟光线会聚成像，故该镜片是凹透镜，凹透镜可以矫正近视眼。
21. 小东计划用电源电压为6V的学生电源，测量某小灯泡的额定电功率，他观察到小灯泡标注的额定电压为2.5V，咨询老师得知小灯泡电阻约为10Ω。他找来了A、B两个不同规格的滑动变阻器，铭牌分别标有“10Ω 1A”和“50Ω 2A”字样。
（1）本实验中小东应该选择___________(选填“A”或“B”)滑动变阻器。
（2）请按照要求完成图甲所示的实验电路，要求：滑片向左滑动时，小灯泡发光变亮。（ ）
（3）闭合开关后，发现电流表有示数，电压表无示数，则故障可能是___________。
（4）排除故障后，在接下来的实验过程中，小东观察电压表和电流表示数描绘出了如图乙所示图像，则小灯泡的额定功率为___________W；描绘出来的图像是一条曲线，原因是___________。
（5）测量“小灯泡的额定功率”小亮在只有一只电压表的情况下，连接如图丙所示电路，测出了额定电压为的小灯泡的额定功率(已知电阻R1的阻值为20Ω，电源电压为4.5V)请你将实验步骤补充完整：
①闭合开关S，将开关接___________选填“a”或“b”，调节R2的滑片，使电压表的示数为___________V时，小灯泡正常发光；
②保持R2的滑片位置不动，闭合开关S，将开关接a，此时电压表的示数为3V；
③小灯泡L的额定功率P额=___________W。
【答案】 ①. ②. ③. 小灯泡短路 ④. ⑤. 小灯泡的电阻随温度的升高而增大 ⑥. b ⑦. 2.5 ⑧. 0.5
【解析】
【详解】（1）[1]根据
可知小灯泡正常工作时通过电路的电流为
根据串联电路的特点可知此时滑动变阻器需要接入电路的阻值为
故选B滑动变阻器；
（2）[2]滑动变阻器选择一上一下两个接线柱，滑片向左滑动时，小灯泡发光变亮，故此时电路中的电流变大，根据欧姆定律可知此时电路总电阻变小，故滑动变阻器接入电路的阻值变小，应将滑动变阻器的左下a端接线柱与开关串联，连接电路图如下：
（3）[3]闭合开关后，发现电流表有示数，说明电路接通，电压表无示数，说明与电压表并联的元件短路，则故障可能是小灯泡短路。
（4）[4]小灯泡标注的额定电压为2.5V，从图乙可知小灯泡的额定电流为0.24A，根据功率的计算公式可得，小灯泡的额定功率为
[5]描绘出来的I-U图像是一条曲线，原因是小灯泡的电阻随温度的升高而增大。
（5）[6]测量“小灯泡额定功率”：小亮在只有一只电压表的情况下，连接了如图丙所示的电路，测出了额定电压为2.5V的小灯泡的额定功率。（已知电阻的阻值为20Ω，电源电压为4.5V）。①闭合开关S，将开关接b，调节变阻器的滑片使电压表的示数为2.5V时，小灯泡正常发光。
[7]②保持R2的滑片不动，闭合开关S，将开关接a，此时电压表的示数为3V。
[8]③在①中，R1短路，电压表测灯的电压，电压表的示数为2.5V时，小灯泡正常发光；在②中，L短路，电压表定值电阻的电压，由欧姆定律可得
由串联电路的规律，变阻器连入电路的电阻
在①中，由串联电路的规律和欧姆定律可求出灯的额定电流
灯的额定功率
22. 小芳设计了如图所示的方案来探究水沸腾时的一些特点。
（1）她在安装实验器材时应按照______（选填“自上而下”或“自下而上”）的顺序进行组装；
（2）她用温度计测量水的温度，当温度升高到90℃时她开始每隔就测量一次水的温度并记录下来，然后根据记录的实验数据绘制出如图乙所示的水温度随时间变化的图象。她发现水的沸点没到100℃，出现这种现象的原因可能是______；
（3）为了探究水沸腾时还需不需要继续吸热，她应该进行的操作是______，当出现______的现象时她可以得出水沸腾时需要继续吸热的结论。
【答案】 ①. 自下而上 ②. 此时的大气压低于1个标准大气压 ③. 停止加热 ④. 水停止沸腾
【解析】
【详解】（1）[1]酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度，故安装实验器材时，应按照自下而上的顺序进行。
（2）[2]水的沸点跟气压有关，标准大气压下，水的沸点是100℃，实验中测出的水的沸点小于100℃，出现这种现象的原因可能是此时的大气压低于1个标准大气压。
（3）[3][4]为了探究水沸腾时还需不需要继续吸热，她应该进行的操作是停止加热，如果水还继续沸腾，说明沸腾不需要吸热，如果水停止沸腾，则说明沸腾需要吸热。
五、综合题（本大题共2小题，每小题9分，共18分）
23. 如图所示的电路，电源电压保持不变，R1、R2为定值电阻，R2=20Ω。只闭合开关S2时，电流表示数为0.3A，闭合开关S1、S2时，电流表的示数增大0.2A，求：
（1）电源电压；
（2）R1的阻值；
（3）同时闭合开关S1、S2时，通电1.5min，整个电路消耗的电能。
【答案】（1）6V；（2）30Ω；（3）270J
【解析】
【详解】解：（1）只闭合开关时，只有接入电路，电流表的示数为，根据欧姆定律可知两端的电压
电源电压保持不变，则电源电压
（2）闭合开关、时，和并联，电流表的示数增大，即通过的电流为，根据欧姆定律可知
（3）同时闭合开关、时，通电1.5min，整个电路消耗的电能
答：（1）电源电压为6V；
（2）R1的阻值为30Ω；
（3）同时闭合开关S1、S2时，通电1.5min，整个电路消耗的电能为270J。
24. 油电混合动力汽车是新型节能汽车。这种汽车启动时内燃机并不工作，由动力蓄电池组通过驱动电机向车轮输送能量；当以高速匀速行驶或动力蓄电池组储存电能过低时，内燃机启动，此时在向车轮输送能量的同时也给动力蓄电池组充电。若车辆需要全力加速时，内燃机和动力蓄电池组同时向车轮输送能量。已知某型号混合动力汽车所用的动力蓄电池储存的最大电能是1.0×108J。若测试人员驾驶该车在平直公路上以80km/h的速度匀速行驶0.5h，内燃机消耗燃油2.5kg，蓄电池组的电能增加了最大电能的10%，汽车行驶时所受阻力f和车速v的关系如图所示，则：
（1）该汽车测试行驶中若燃油完全燃烧可放出多少热量？
（2）该汽车测试行驶中牵引力做了多少功？
（3）此次测试中汽车的内燃机效率是多大？（假设燃油完全燃烧，燃油的热值为4.6×107J/kg）
【答案】（1）1.15×108J；（2）3.6×107J；（3）40%
【解析】
【详解】解：（1）该汽车测试行驶中若燃油完全燃烧可放出热量
Q放=mq=2.5kg×4.6×107J/kg=1.15×108J
（2）由图象可知，汽车以80km/h做匀速直线运动时受到的阻力f=900N，因为汽车匀速直线运动时，受到的牵引力和阻力是一对平衡力，所以汽车受到的牵引力
F=f=900N
汽车行驶的距离
s=vt=80km/h×0.5h=40km=40000m
该汽车测试行驶中牵引力做的功
W=Fs=900N×40000m=3.6×107J
（3）蓄电池增加的电能
W′=1.0×108J×10%=1.0×107J
有效利用的能量
W有用=W+W′=3.6×107J+1.0×107J=4.6×107J
内燃机的效率
答：（1）燃油完全燃烧可放出1.15×108J热量；
（2）该汽车测试行驶中牵引力做功3.6×107J；
（3）此次测试中汽车的内燃机效率是40%。
注意事项：
1．本卷为试题卷，考生必须在答题卡上解题作答。答案应书写在答题卡的相应位置上，在试题卷、草稿纸上作答无效。
2．考试结束后，请将试题卷和答题卡一并交回。
3．本试卷：（g取10N/kg）
一、选择题（本大题共10个小题，每小题3分，共30分。每个小题给出的四个选项中，第1~7题只有一项符合题目要求；第8~10题有多项符合题目要求，全部选对得3分，选对但不全的得1分，有选错的得0分）
1. 下列一些物理量估测数据中，最接近实际的是（ ）
A. 脉搏跳动一次的时间约为10sB. 考生正常步入考场的速度约为10m/s
C. 我们教学楼每一层楼高约为3mD. 普通初中生受到的重力约55kg
【答案】C
【解析】
【详解】A．脉搏跳动一次的时间约为1s，故A不符合题意；
B．考生正常步入考场的速度约为1.1m/s，故B不符合题意；
C．我们的教学楼三层大约10m，每一层楼高约为3m，故C符合题意；
B．普通初中生的质量约50kg，受到的重力约
G=mg=50kg×10N/kg=500N
故D不符合题意。
故选C。
2. 下列关于光现象的描述，错误的是
A. 图甲中漫反射的反射光线虽然杂乱无章，但仍遵循光的反射定律
B. 图乙是人们常说的“天狗吃月”，这一现象是由光的直线传播形成的
C. 图丙是炎热夏天沙漠中出现的海市蜃楼景象，它是由光的反射形成的
D. 图丁是光的色散现象，说明白光是由各种色光混合而成的
【答案】C
【解析】
【分析】（1）不论是镜面反射还是漫反射，即使是看不见的光的反射，都遵循光的反射定律．
（2）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（3）海市蜃楼景象是由于光的折射造成的；
（4）白光分解成七色光叫光的色散，是光的折射现象．
【详解】A、只要是光的反射，都遵循光的反射定律，镜面反射和漫反射都遵循光的反射定律，故A正确,不合题意；
B、天狗吃月，即为月食现象，是光沿直线传播形成的，故B正确，不合题意；
C、海市蜃楼景象是由于光在不均匀的空气中传播时发生折射造成的，不是由光的反射形成的，故C错误，符合题意；
D、白光由七色光组成，不同色光通过三棱镜后，偏折角度不同，所以被分解成七色光，这是光的色散现象，故D正确，不合题意．
故选C．
3. 在我们家乡的公路上有时能看到这样的照明灯。如图，它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。下列解释合理的是（ ）
A. 光电池板将电能转化为光能B. 蓄电池夜晚放电，将电能转化为化学能
C. 照明灯将内能转化为电能D. 小风扇利用风力发电，将机械能转化为电能
【答案】D
【解析】
【详解】A．光电池板工作时，消耗了太阳能，获得了电能，是将光能转化为电能，故A不符合题意；
B．蓄电池在夜晚放电，将化学能转化为电能，而不是将电能转化为化学能，故B不符合题意；
C．照明灯工作时，消耗了电能，获得了光能，将电能转化为光能，故C不符合题意；
D．小风扇利用风力发电，消耗了机械能，获得了电能，将机械能转化为电能，故D符合题意。
故选D。
4. 《舌尖上的中国》曾聚焦云南特色美食，让海内外观众再次领略了彩云之南的饮食之美。如图所示，通过煎、炒、蒸、凝烹调的四种美食所包含的物理知识，认识正确的是（ ）
A. 炸：炸洋芋的锅一般用铁制造，主要是利用了铁的比热容大
B. 炒：主要是通过做功方式使蘑菇的内能增加
C. 蒸：是通过热传递和高温水蒸气汽化放热，把鸡肉蒸熟
D. 凝：让煮成液体状的米糊冷却变成块状米粉的过程属于凝固
【答案】D
【解析】
【详解】A．煎锅一般用铁制造，主要是利用铁具有良好的导热性，与比热容无关，故A错误；
B．改变物体内能有做功和热传递两种方式，炒主要是通过热传递的方式使米粉的内能增加，故B错误；
C．蒸是通过热传递和高温水蒸气液化放热，把鸡肉蒸熟的，故C错误；
D．物质从液体变为固态的过程叫做凝固，凝是让煮成液体状的米糊冷却变成块状米粉的过程属于凝固，故D正确。
故选D。
5. 蹴球是中国十分古老的一项民间体育活动，有着悠久的历史。如图所示，这是第十二届云南少数民族运动会上蹴球的情景。下列说法错误的是（ ）
A. 用力蹴球，球向前滚动说明力可以改变物体的运动状态
B. 球离开脚后继续向前滚动是由于球受到惯性的作用
C. 站立在水平地面的裁判员受到的重力与受到地面的支持力是一对平衡力
D. 静止在水平地面上的球对地面的压力和球受到地面的支持力是一对相互作用力
【答案】B
【解析】
【详解】A．用力蹴球，球向前滚动，球的速度大小和运动方向都发生变化，即球的运动状态改变，说明力可以改变物体的运动状态，故A正确，不符合题意；
B．球离开脚后继续向前滚动是由于球具有惯性，惯性不是力，不能说受到惯性作用，故B错误，符合题意；
C．站立在水平地面的裁判员受到的重力与受到地面的支持力，大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，是一对平衡力，故C正确，不符合题意；
D．静止在水平地面上的球对地面的压力和球受到地面的支持力，大小相等、方向相反、作用在同一条直线上、作用在不同的物体上，是一对相互作用力，故D正确，不符合题意。
故选B。
6. 对于下列四个实验的描述错误的是（ ）
A. 甲实验现象说明了发电机的工作原理
B. 乙实验探究的结论是：材料长度均相同的导体，粗导体的电阻大，细导体的电阻小
C. 丙实验证明通电导体周围存在磁场
D. 丁中开关闭合导体ab向左运动，若同时改变电流方向和磁场方向，导体ab运动方向不改变
【答案】B
【解析】
【详解】A．甲实验是电磁感应现象，说明了发电机工作原理，故A正确，不符合题意；
B．材料长度均相同的导体，粗导体的横截面积大，电阻小，细导体的横截面积小，电阻大，故B错误，符合题意；
C．丙实验中，通电后，小磁针偏转，说明通电导体周围存在磁场，磁场方向与电流方向有关，即电流的磁效应，故C正确，不符合题意；
D．丁中开关闭合导体ab向左运动，只改变电流方向即调换电源正负极，导体运动方向改变，保证电流方向不变，只改变磁场方向，导体的运动方向也会发生改变，若同时改变电流方向和磁场方向，导体ab运动方向不改变，故D正确，不符合题意。
故选B。
7. 用如图所示的四种方式匀速提升同一物体（不计机械自重和摩擦），其中最省力的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】不计机械自重和摩擦，设物重为G，由图知：
A．使用此动滑轮时，由于动力作用在轴上，所以费一倍的力，即；
B．此装置是定滑轮，不能省力，所以；
C．此装置是滑轮组，承担物重的绳子有3股，所以；
D．此装置斜面，且，所以。
最省力的是C。
故选C。
8. 如图所示，质量相同，底面积不同的甲乙两容器，放在水平桌面上。它们分别装入质量相等的不同液体，液面相平。将桌面上两个完全相同的小球A和B，分别放入甲乙两容器中，A漂浮B悬浮，液体均未溢出。下列说法正确的是（ ）
A. 甲容器中液体的密度大于乙容器中液体的密度
B. 未放入小球时，甲容器对桌面的压强大于乙容器对桌面的压强
C. 静止时小球A所受浮力大于小球B所受浮力
D. 放入小球后，A容器底受到的压强大于B容器底受到的压强
【答案】ABD
【解析】
【详解】A．由图可知：甲容器中液体的体积小于乙容器中液体的体积，已知甲、乙两容器装入质量相等的不同液体，根据可知，故A正确；
B．未放入小球时，容器和液体的质量都相等，对桌面的压力都相等，由图可知：，根据知末放入小球时，甲容器对桌面的压强大于乙容器对桌面的压强，故B正确；
C．A球在甲容器中处于漂浮状态，浮力等于重力，乙球在乙容器中处于悬浮状态，浮力也等于重力，甲乙两球的完全相同，重力相同，浮力也相同，故C错误；
D．两容器中的液体质量相同与小球质量均相同，它们的总重力相同，对容器底部压力相同。由图可知：，根据知放入小球后，A容器底受到的压强大于B容器底受到的压强，故D正确。
故选ABD。
9. 如图所示的电路中，电源电压保持不变，灯L灯丝的电阻不变。闭合开关S，在保证电路元件安全的前提下，当滑片P向右移动过程中，下列说法正确的是（ ）
A. 电压表V示数变大，电流表A2示数变小
B. 电流表A1示数变小，灯L亮度不变
C. 电压表V示数与电流表A2示数的比值变小
D. 电流表A1示数与电流表A2示数的差值不变
【答案】BD
【解析】
【详解】由电路图可知，灯泡和滑动变阻器并联，电流表A2测通过滑动变阻器的电流，电流表A1测干路电流，电压表测电源两端电压。
AB．因电源电压不变，所以滑片移动时，电压表V的示数不变；并联电路各支路互不影响，移动滑片时，通过灯泡的电流不变，灯泡的亮度不变；当滑片P向右移动过程中，滑动变阻器接入电路的阻值变大，由欧姆定律可知，通过滑动变阻器的电流变小，电流表A2示数变小；根据并联电路的电流规律可知，干路电流变小，则电流表A1示数变大，故A错误，B正确；
C．由电压表V的示数不变和电流表A2的示数变小可知，电压表的示数和电流表A2的示数的比值变大，故C错误；
D．根据并联电路电流的规律，电流表A1示数与电流表A2示数的差值等于通过灯泡的电流，则该差值不变，故D正确。
故选BD。
10. 一个不规则的实心物体，质量55g，放入装满纯水的烧杯中，沉入底部，排开的水。然后向烧杯中加盐并搅拌，直到物体悬浮为止。以下说法正确的是（ ）
A. 水对实心物体产生的浮力是
B. 实心物体的体积是
C. 盐水的密度是
D. 物体排开盐水的质量等于50g
【答案】ABC
【解析】
【详解】A．根据阿基米德原理可知物体受到的浮力
故A正确；
B．因为，所以物体排开的水的体积即物体的体积为
故B正确；
C．因为物体在盐水中悬浮，所以物体悬浮时盐水的密度
故C正确；
D．物体在盐水中悬浮，受到的浮力等于自身的重力，根据阿基米德原理可知，受到的浮力等于排开的盐水的重力，所以，则有
物体排开盐水的质量等于物体的质量，即
故D错误。
故选ABC。
二、填空题（本大题共6小题，第11~15题每小题2分，16题4分，共14分）
11. 吸烟者“吞云吐雾”时会波及周围人群，这是由于分子在不停地做________运动造成的。烈日下，操场上单杠的温度会升高，这是通过________的方式改变其内能的。
【答案】 ①. 无规则 ②. 热传递
【解析】
【详解】[1]吸烟者“吞云吐雾”时会波及周围人群，由于烟分子在空气中进行不停地无规则运动，这是分子的扩散现象。
[2]操场上的单杠是金属的，是热的良导体，在烈日的照射下，会吸收太阳传递的热量温度升高，内能增加。
12. 医生为患者诊断时，使用听诊器是为了增强听到的声音的 __；手机上的微信程序可以利用声音解锁登录，这种语音密码记录的是声音的 __。（均填声音的特性）
【答案】 ①. 响度 ②. 音色
【解析】
【详解】[1]使用听诊器减小了声音的分散，可以增强听到声音的响度。
[2]语音密码记录是声音的音色，因为不同的人发出声音的音色不同，所以可以用来作为解锁的密码。
13. Wifi是一种可以将电脑、手机等终端设备互相连接的技术，常见的连接方式是通过如图所示的一个无线路由器来实现的。路由器是通过______向四周的终端设备传递信息的。正在推广使用的5G数据传输技术与传统的4G相比，______（选填“波速”、“波长”或“频率”）更高。
【答案】 ① 电磁波 ②. 频率
【解析】
【详解】[1]电磁波可以传递信息，故路由器是通过电磁波向四周的终端设备传递信息的。
[2]根据移动通信技术的发展可知，正在推广使用的5G数据传输技术与传统的4G相比，数据传输快、传输量大，频率更高。
14. 小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框______________中，图中三孔插座的插孔_________（选填“a”、“b”或“c”）应与地线相连。
【答案】 ①. B ②. b
【解析】
【详解】[1]开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应装在虚线框B中。
[2]根据三孔插座的正确接法可知，a应与零线相连，c应与火线相连，b与地线相连。
15. 小明去商场时发现能自动变速的“聪明的电梯”（如图甲），图乙为该电梯的简易控制电路。R是一个压敏电阻。其阻值随压力的增大而减小。当有人站在电梯上时，电磁铁的磁性变_________（选填“强”、“弱”），电动机的功率变_________（选填“大”、“小”）。
【答案】 ①. 强 ②. 大
【解析】
【详解】[1][2]当有人站在电梯上时，压力增大，压敏电阻R的阻值减小，电源电压不变，控制电路中电流增大，电磁铁磁性变强，则衔铁吸下，与触点2接触，则电动机上的电流变大，由可知，电动机的功率变大，电动机转速变大。
16. “能上九天揽月”的中国载人航天指挥部于2022年11月29日23时08分，将搭载有费俊龙、邓清明、张陆三位航天员的“神舟15号”载人飞船在酒泉卫星发射中心送入预定轨道，成功完成“三船三舱”交会对接。他们与“神舟14号”乘组首次“太空会师”之后，“神舟15号”乘组将继续在轨驻留，等待“天舟六号”货运飞船和“神舟16号”载人飞船的来访对接。如图所示的是运载火箭发射“神舟15号”顺利升空的场景，请你结合所学知识解答下列问题：
（1）若长征序列火箭用联氨（又叫无水肼）作燃料，用作助燃剂，燃烧后生成氮气和水，最后把“神舟16号”送达空间站，这里发生的能量转化与汽油机的______冲程相似；
（2）火箭在大气层中高速飞行，为了防止大气与飞船摩擦生热而损坏，所以飞船表面往往涂有保护层，利用它熔化时______，汽化时______保护飞船（均选填“吸热”或“放热”）。
（3）若燃料的热值约，火箭第一级注入的质量约200吨，这些燃料完全燃烧后放出的热量是______J。
【答案】 ①. 做功 ②. 吸热 ③. 吸热 ④.
【解析】
【详解】（1）[1]燃烧过程中，是化学能转化为内能，然后内能转化为机械能；汽油机的做功冲程将内能转化为机械能；这里发生的能量转化与汽油机的做功冲程相似。
（2）[2][3]为了防止大气与飞船摩擦生热而损坏，所以飞船表面往往涂有保护层，利用它在摩擦的过程中发生熔化和汽化过程，熔化时吸热，汽化时吸热，从而使温度不致过高保护飞船。
（3）[4]这些燃料完全燃烧后放出的热量
三、作图题（本大题共2小题，每小题2分，共4分）
17. 如图所示，小球处于静止状态，请画出图中小球所受重力和浮力的示意图。
【答案】
【解析】
【详解】重力G的方向竖直向下，浮力F的方向是竖直向上，根据此时的状态是平衡状态，故此二力也处于平衡状态，故如下图所示：
18. 根据图中磁感线方向标出螺线管的N极和在括号内标出电源的正、负极。
【答案】
【解析】
【详解】由磁体磁感线方向可知，磁体外部的磁感线方向总是N极出发回到S极，则该螺线管右端为N极；由安培定则可判定出螺线管中电流方向是从电源右端流出，流回左端。所以电源右端为正极即“+”，左端为负极即“-”如图所示：
四、实验探究题（本大题共4小题，第19题8分，第20题4分，第21题8分，第22题4分，共24分）
19. 小明利用杠杆做“探究杠杆的平衡条件”实验；
（1）实验前，杠杆处于静止状态如图甲所示，此时杠杆 ___________平衡状态（填“是”或“不是”），为了使杠杆在水平位置平衡，应将平衡螺母向 ___________调，此时调节杠杆水平位置平衡的目的是 ___________；
（2）杠杆调平衡后，在左侧A位置挂上钩码，且保持左侧悬挂钩码的位置和数量不变（如乙图），调节右侧悬挂钩码的数量和位置，使杠杆始终在水平位置平衡，记录对应的力F和力臂L1大小，绘制成图像如图丙所示。图像中每个点与两坐标轴围成的方形面积 ___________（填“相等”或“不相等”）；
（3）将右侧的钩码改为竖直向下拉弹簧测力计，已知每个钩码的重力均为0.5N，丁图中弹簧测力计示数为 ___________N，保持测力计在B点不动，改为斜向右下方拉动，则弹簧测力计示数将 ___________（填“变大”或“变小”或“不变”）；
（4）使杠杆从水平位置缓慢转过一定角度（不考虑杠杆重心位置的变化），如图戊所示，此过程中，弹簧测力计的示数 ___________（填“变大”或“变小”或“不变”）；
（5）生活中有各种各样的杠杆，如船桨、撬棍、老虎钳、钓鱼竿等，上述物品使用时是省力杠杆的是 ___________。
【答案】 ①. 是 ②. 左 ③. 便于测量力臂，消除杠杆重对实验的影响 ④. 相等 ⑤. 1.5 ⑥. 变大 ⑦. 不变 ⑧. 撬棍、老虎钳
【解析】
【详解】（1）[1]杠杆静止或匀速转动时都属于平衡状态，如图杠杆处于静止状态，此时杠杆处于平衡状态。
[2][3]如图杠杆的左端上翘，平衡螺母向上翘的左端移动，使杠杆在水平位置平衡，便于测量力臂，杠杆重力的力臂为零，可以消除杠杆重对实验的影响。
（2）[4]由于此题中的阻力和阻力臂不变，利用图象中任意一组数据都能得出
图像中每个点与两坐标轴围成的方形面积相等，其原因是阻力和阻力臂保持不变，根据杠杆的平衡条件可知，动力与动力臂的乘积保持不变。
（3）[5]若每个小格长l，在A点挂2个相同的钩码，在B点竖直向下拉弹簧测力计，让杠杆在水平位置平衡，根据杠杆的平衡条件有
解得F=1.5N，弹簧测力计的示数应为1.5N。
[6]当弹簧测力计改为斜向右下方拉动时，拉力的力臂减小，再次使杠杆水平位置平衡，根据杠杆的平衡条件，弹簧测力计的示数将变大。
（4）[7]竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度（不考虑杠杆重心位置的变化的过程中，根据几何知识可知，l1与l2之比不变，则F1与F2之比不变。因F1不变，则F2不变，即弹簧测力计的示数保持不变。
（5）[8]船桨、钓鱼竿这两个杠杆在使用时，动力臂小于阻力臂，属于费力杠杆；
撬棍、老虎钳，在使用时，动力臂大于阻力臂，属于省力杠杆。
20. 洋洋小组利用如图所示的光具座、焦距为的凸透镜、光屏、蜡烛、火柴等器材，进行“探究凸透镜成像规律”的实验。
（1）实验前应将蜡烛、凸透镜、光屏依次安装在光具座上，并调整它们的高度，使烛焰、凸透镜、光屏的中心大致在______，这样才能使像成在光屏的中央；
（2）把透镜固定在光具座的50cm刻度处，为了知道透镜成像时物体的放置范围和成像范围，我们还应该在透镜______（选填“左侧”、“右侧”或“两侧”）的光具座上分别作1f处和2f处的标记；
（3）点燃蜡烛，移动蜡烛和光屏的位置，使烛焰在光屏上成清晰的像。如图是某次成像时蜡烛和光屏的位置，这个像与______（选填“显微镜”或“望远镜”）的物镜成像原理相似；
（4）此时洋洋又将一只眼镜片放在蜡烛与凸透镜之间，结果光屏上原来清晰的像变得模糊，将光屏远离凸透镜移动到某一位置时，光屏上又成清晰的像，由此可知该眼镜片可用来矫正______眼（选填“近视”或“远视”）。
【答案】 ① 同一高度 ②. 两侧 ③. 显微镜 ④. 近视
【解析】
【详解】（1）[1]为了使像成在光屏中央，应使烛焰、凸透镜、光屏的中心大致在同一高度上。
（2）[2]在探究凸透镜成像规律的实验中，需要确定物距和像距的范围，故应该在透镜两侧的光具座上分别作1f处和2f处的标记。
（3）[3]如图是某次成像时蜡烛和光屏的位置，此时物距大于一倍焦距，小于二倍焦距，成倒立、放大的实像，这个像与显微镜的物镜成像原理相似。
（4）[4]此时洋洋又将一只眼镜片放在蜡烛与凸透镜之间，结果光屏上原来清晰的像变得模糊，将光屏远离凸透镜移动到某一位置时，光屏上又成清晰的像，说明该镜片对光线具有发散作用，能推迟光线会聚成像，故该镜片是凹透镜，凹透镜可以矫正近视眼。
21. 小东计划用电源电压为6V的学生电源，测量某小灯泡的额定电功率，他观察到小灯泡标注的额定电压为2.5V，咨询老师得知小灯泡电阻约为10Ω。他找来了A、B两个不同规格的滑动变阻器，铭牌分别标有“10Ω 1A”和“50Ω 2A”字样。
（1）本实验中小东应该选择___________(选填“A”或“B”)滑动变阻器。
（2）请按照要求完成图甲所示的实验电路，要求：滑片向左滑动时，小灯泡发光变亮。（ ）
（3）闭合开关后，发现电流表有示数，电压表无示数，则故障可能是___________。
（4）排除故障后，在接下来的实验过程中，小东观察电压表和电流表示数描绘出了如图乙所示图像，则小灯泡的额定功率为___________W；描绘出来的图像是一条曲线，原因是___________。
（5）测量“小灯泡的额定功率”小亮在只有一只电压表的情况下，连接如图丙所示电路，测出了额定电压为的小灯泡的额定功率(已知电阻R1的阻值为20Ω，电源电压为4.5V)请你将实验步骤补充完整：
①闭合开关S，将开关接___________选填“a”或“b”，调节R2的滑片，使电压表的示数为___________V时，小灯泡正常发光；
②保持R2的滑片位置不动，闭合开关S，将开关接a，此时电压表的示数为3V；
③小灯泡L的额定功率P额=___________W。
【答案】 ①. ②. ③. 小灯泡短路 ④. ⑤. 小灯泡的电阻随温度的升高而增大 ⑥. b ⑦. 2.5 ⑧. 0.5
【解析】
【详解】（1）[1]根据
可知小灯泡正常工作时通过电路的电流为
根据串联电路的特点可知此时滑动变阻器需要接入电路的阻值为
故选B滑动变阻器；
（2）[2]滑动变阻器选择一上一下两个接线柱，滑片向左滑动时，小灯泡发光变亮，故此时电路中的电流变大，根据欧姆定律可知此时电路总电阻变小，故滑动变阻器接入电路的阻值变小，应将滑动变阻器的左下a端接线柱与开关串联，连接电路图如下：
（3）[3]闭合开关后，发现电流表有示数，说明电路接通，电压表无示数，说明与电压表并联的元件短路，则故障可能是小灯泡短路。
（4）[4]小灯泡标注的额定电压为2.5V，从图乙可知小灯泡的额定电流为0.24A，根据功率的计算公式可得，小灯泡的额定功率为
[5]描绘出来的I-U图像是一条曲线，原因是小灯泡的电阻随温度的升高而增大。
（5）[6]测量“小灯泡额定功率”：小亮在只有一只电压表的情况下，连接了如图丙所示的电路，测出了额定电压为2.5V的小灯泡的额定功率。（已知电阻的阻值为20Ω，电源电压为4.5V）。①闭合开关S，将开关接b，调节变阻器的滑片使电压表的示数为2.5V时，小灯泡正常发光。
[7]②保持R2的滑片不动，闭合开关S，将开关接a，此时电压表的示数为3V。
[8]③在①中，R1短路，电压表测灯的电压，电压表的示数为2.5V时，小灯泡正常发光；在②中，L短路，电压表定值电阻的电压，由欧姆定律可得
由串联电路的规律，变阻器连入电路的电阻
在①中，由串联电路的规律和欧姆定律可求出灯的额定电流
灯的额定功率
22. 小芳设计了如图所示的方案来探究水沸腾时的一些特点。
（1）她在安装实验器材时应按照______（选填“自上而下”或“自下而上”）的顺序进行组装；
（2）她用温度计测量水的温度，当温度升高到90℃时她开始每隔就测量一次水的温度并记录下来，然后根据记录的实验数据绘制出如图乙所示的水温度随时间变化的图象。她发现水的沸点没到100℃，出现这种现象的原因可能是______；
（3）为了探究水沸腾时还需不需要继续吸热，她应该进行的操作是______，当出现______的现象时她可以得出水沸腾时需要继续吸热的结论。
【答案】 ①. 自下而上 ②. 此时的大气压低于1个标准大气压 ③. 停止加热 ④. 水停止沸腾
【解析】
【详解】（1）[1]酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度，故安装实验器材时，应按照自下而上的顺序进行。
（2）[2]水的沸点跟气压有关，标准大气压下，水的沸点是100℃，实验中测出的水的沸点小于100℃，出现这种现象的原因可能是此时的大气压低于1个标准大气压。
（3）[3][4]为了探究水沸腾时还需不需要继续吸热，她应该进行的操作是停止加热，如果水还继续沸腾，说明沸腾不需要吸热，如果水停止沸腾，则说明沸腾需要吸热。
五、综合题（本大题共2小题，每小题9分，共18分）
23. 如图所示的电路，电源电压保持不变，R1、R2为定值电阻，R2=20Ω。只闭合开关S2时，电流表示数为0.3A，闭合开关S1、S2时，电流表的示数增大0.2A，求：
（1）电源电压；
（2）R1的阻值；
（3）同时闭合开关S1、S2时，通电1.5min，整个电路消耗的电能。
【答案】（1）6V；（2）30Ω；（3）270J
【解析】
【详解】解：（1）只闭合开关时，只有接入电路，电流表的示数为，根据欧姆定律可知两端的电压
电源电压保持不变，则电源电压
（2）闭合开关、时，和并联，电流表的示数增大，即通过的电流为，根据欧姆定律可知
（3）同时闭合开关、时，通电1.5min，整个电路消耗的电能
答：（1）电源电压为6V；
（2）R1的阻值为30Ω；
（3）同时闭合开关S1、S2时，通电1.5min，整个电路消耗的电能为270J。
24. 油电混合动力汽车是新型节能汽车。这种汽车启动时内燃机并不工作，由动力蓄电池组通过驱动电机向车轮输送能量；当以高速匀速行驶或动力蓄电池组储存电能过低时，内燃机启动，此时在向车轮输送能量的同时也给动力蓄电池组充电。若车辆需要全力加速时，内燃机和动力蓄电池组同时向车轮输送能量。已知某型号混合动力汽车所用的动力蓄电池储存的最大电能是1.0×108J。若测试人员驾驶该车在平直公路上以80km/h的速度匀速行驶0.5h，内燃机消耗燃油2.5kg，蓄电池组的电能增加了最大电能的10%，汽车行驶时所受阻力f和车速v的关系如图所示，则：
（1）该汽车测试行驶中若燃油完全燃烧可放出多少热量？
（2）该汽车测试行驶中牵引力做了多少功？
（3）此次测试中汽车的内燃机效率是多大？（假设燃油完全燃烧，燃油的热值为4.6×107J/kg）
【答案】（1）1.15×108J；（2）3.6×107J；（3）40%
【解析】
【详解】解：（1）该汽车测试行驶中若燃油完全燃烧可放出热量
Q放=mq=2.5kg×4.6×107J/kg=1.15×108J
（2）由图象可知，汽车以80km/h做匀速直线运动时受到的阻力f=900N，因为汽车匀速直线运动时，受到的牵引力和阻力是一对平衡力，所以汽车受到的牵引力
F=f=900N
汽车行驶的距离
s=vt=80km/h×0.5h=40km=40000m
该汽车测试行驶中牵引力做的功
W=Fs=900N×40000m=3.6×107J
（3）蓄电池增加的电能
W′=1.0×108J×10%=1.0×107J
有效利用的能量
W有用=W+W′=3.6×107J+1.0×107J=4.6×107J
内燃机的效率
答：（1）燃油完全燃烧可放出1.15×108J热量；
（2）该汽车测试行驶中牵引力做功3.6×107J；
（3）此次测试中汽车的内燃机效率是40%。
相关试卷
2024年云南省文山州砚山县下学期初中九年级学业水平考试第一次模拟考物理： 这是一份2024年云南省文山州砚山县下学期初中九年级学业水平考试第一次模拟考物理，共4页。
云南省文山州砚山县2021-2022学年下学期九年级第一次水平模拟物理试卷： 这是一份云南省文山州砚山县2021-2022学年下学期九年级第一次水平模拟物理试卷，共4页。
2023年云南省文山州初中学业水平考试模拟物理试卷： 这是一份2023年云南省文山州初中学业水平考试模拟物理试卷，共10页。
