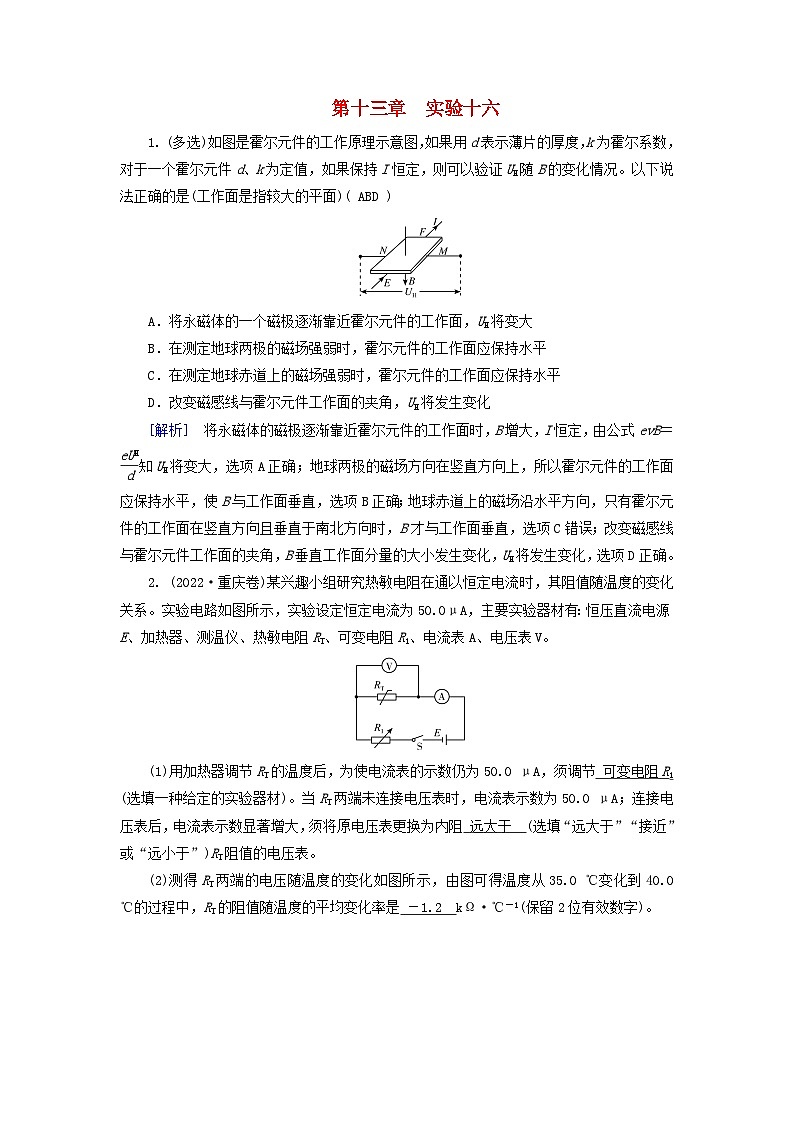

    2025高考物理一轮总复习第13章交变电流电磁振荡和电磁波传感器实验16利用传感器制作简单的自动控制装置提能训练第1页

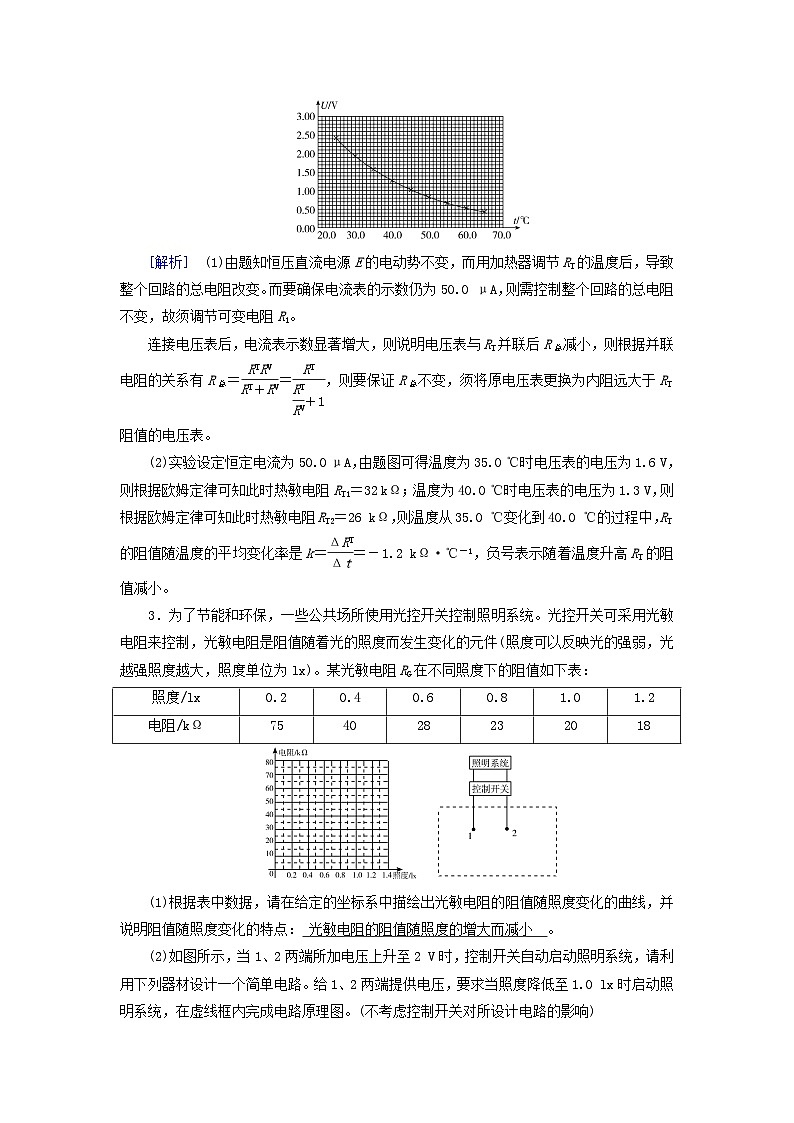

    2025高考物理一轮总复习第13章交变电流电磁振荡和电磁波传感器实验16利用传感器制作简单的自动控制装置提能训练第2页
    2025高考物理一轮总复习第13章交变电流电磁振荡和电磁波传感器实验16利用传感器制作简单的自动控制装置提能训练第3页
    还剩3页未读, 继续阅读
    下载需要5学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2025高考物理一轮总复习第13章交变电流电磁振荡和电磁波传感器实验16利用传感器制作简单的自动控制装置提能训练

    展开

    这是一份2025高考物理一轮总复习第13章交变电流电磁振荡和电磁波传感器实验16利用传感器制作简单的自动控制装置提能训练,共6页。试卷主要包含了0 ℃变化到40,0 V时,便触发报警器报警等内容,欢迎下载使用。

    A.将永磁体的一个磁极逐渐靠近霍尔元件的工作面,UH将变大
    B.在测定地球两极的磁场强弱时,霍尔元件的工作面应保持水平
    C.在测定地球赤道上的磁场强弱时,霍尔元件的工作面应保持水平
    D.改变磁感线与霍尔元件工作面的夹角,UH将发生变化
    [解析] 将永磁体的磁极逐渐靠近霍尔元件的工作面时,B增大,I恒定,由公式evB=eq \f(eUH,d)知UH将变大,选项A正确;地球两极的磁场方向在竖直方向上,所以霍尔元件的工作面应保持水平,使B与工作面垂直,选项B正确;地球赤道上的磁场沿水平方向,只有霍尔元件的工作面在竖直方向且垂直于南北方向时,B才与工作面垂直,选项C错误;改变磁感线与霍尔元件工作面的夹角,B垂直工作面分量的大小发生变化,UH将发生变化,选项D正确。
    2. (2022·重庆卷)某兴趣小组研究热敏电阻在通以恒定电流时,其阻值随温度的变化关系。实验电路如图所示,实验设定恒定电流为50.0 μA,主要实验器材有:恒压直流电源E、加热器、测温仪、热敏电阻RT、可变电阻R1、电流表A、电压表V。
    (1)用加热器调节RT的温度后,为使电流表的示数仍为50.0 μA,须调节 可变电阻R1 (选填一种给定的实验器材)。当RT两端未连接电压表时,电流表示数为50.0 μA;连接电压表后,电流表示数显著增大,须将原电压表更换为内阻 远大于 (选填“远大于”“接近”或“远小于”)RT阻值的电压表。
    (2)测得RT两端的电压随温度的变化如图所示,由图可得温度从35.0 ℃变化到40.0 ℃的过程中,RT的阻值随温度的平均变化率是 -1.2 kΩ·℃-1(保留2位有效数字)。
    [解析] (1)由题知恒压直流电源E的电动势不变,而用加热器调节RT的温度后,导致整个回路的总电阻改变。而要确保电流表的示数仍为50.0 μA,则需控制整个回路的总电阻不变,故须调节可变电阻R1。
    连接电压表后,电流表示数显著增大,则说明电压表与RT并联后R总减小,则根据并联电阻的关系有R总=eq \f(RTRV,RT+RV)=eq \f(RT,\f(RT,RV)+1),则要保证R总不变,须将原电压表更换为内阻远大于RT阻值的电压表。
    (2)实验设定恒定电流为50.0 μA,由题图可得温度为35.0 ℃时电压表的电压为1.6 V,则根据欧姆定律可知此时热敏电阻RT1=32 kΩ;温度为40.0 ℃时电压表的电压为1.3 V,则根据欧姆定律可知此时热敏电阻RT2=26 kΩ,则温度从35.0 ℃变化到40.0 ℃的过程中,RT的阻值随温度的平均变化率是k=eq \f(ΔRT,Δt)=-1.2 kΩ·℃-1,负号表示随着温度升高RT的阻值减小。
    3.为了节能和环保,一些公共场所使用光控开关控制照明系统。光控开关可采用光敏电阻来控制,光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱,光越强照度越大,照度单位为lx)。某光敏电阻RG在不同照度下的阻值如下表:
    (1)根据表中数据,请在给定的坐标系中描绘出光敏电阻的阻值随照度变化的曲线,并说明阻值随照度变化的特点: 光敏电阻的阻值随照度的增大而减小 。
    (2)如图所示,当1、2两端所加电压上升至2 V时,控制开关自动启动照明系统,请利用下列器材设计一个简单电路。给1、2两端提供电压,要求当照度降低至1.0 lx时启动照明系统,在虚线框内完成电路原理图。(不考虑控制开关对所设计电路的影响)
    提供的器材如下:
    光敏电阻RG(符号:,阻值见上表);
    直流电源E(电动势3 V,内阻不计);
    定值电阻:R1=10 kΩ,R2=20 kΩ,R3=40 kΩ(限选其中之一并在图中标出);
    开关S及导线若干。
    [解析] (1)光敏电阻的阻值随照度变化的曲线如图1所示;
    特点:光敏电阻的阻值随照度的增大而减小。
    (2)电路原理图如图2所示。
    控制开关自动启动照明系统,给1、2两端提供电压,要求当照度降低至1.0 lx时启动照明系统,即此时光敏电阻阻值为20 kΩ,两端电压为2 V,电源电动势为3 V,所以应加上一个分压电阻,分压电阻阻值为10 kΩ,即选用R1。
    4.材料的电阻随压力的变化而变化的现象称为“压阻效应”,利用这种效应可以测量压力大小。若图甲为某压敏电阻在室温下的eq \f(R0,RF)-F曲线,其中RF、R0分别表示有、无压力时压敏电阻的阻值。为了测量压力F,需先测量压敏电阻处于压力中的电阻值RF。请按要求完成下列实验。
    (1)设计一个可以测量处于压力中的该压敏电阻阻值的电路,在图乙的虚线框中画出实验电路原理图(压敏电阻及所给压力已给出,待测压力大小在0.4×102~0.8×102 N之间,不考虑压力对电路其他部分的影响),要求误差较小,提供的器材如下:
    A.压敏电阻,无压力时阻值R0=6 000 Ω
    B.滑动变阻器R,最大阻值为200 Ω
    C.电流表A,量程2.5 mA,内阻约30 Ω
    D.电压表V,量程3 V,内阻约3 kΩ
    E.直流电源E,电动势3 V,内阻很小
    F.开关S,导线若干
    (2)正确接线后,将压敏电阻置于待测压力下,通过压敏电阻的电流是1.33 mA,电压表的示数如图丙所示,则电压表的读数为 2.00 V。
    (3)此时压敏电阻的阻值约为 1.5×103 Ω;结合图甲可知待测压力的大小F= 60 N。(计算结果均保留两位有效数字)
    [解析] (1)根据题述对实验电路的要求,滑动变阻器应采用分压式接法,电流表应内接,原理图如图所示。
    (2)根据电压表读数规则可知,电压表读数为2.00 V。
    (3)由欧姆定律知,此时压敏电阻的阻值RF=eq \f(U,I)-RA≈1.5×103 Ω,eq \f(R0,RF)=4,由题图甲可知,对应的待测压力F=60 N。
    5.(2020·课标全国Ⅲ)已知一热敏电阻当温度从10 ℃升至60 ℃时阻值从几千欧姆降至几百欧姆,某同学利用伏安法测量其阻值随温度的变化关系。所用器材:电源E、开关S、滑动变阻器R(最大阻值为20 Ω)、电压表(可视为理想电表)和毫安表(内阻约为100 Ω)。
    (1)在下列虚线框中所给的器材符号之间画出连线,组成测量电路图。
    (2)实验时,将热敏电阻置于温度控制室中,记录不同温度下电压表和毫安表的示数,计算出相应的热敏电阻阻值。若某次测量中电压表和毫安表的示数分别为5.5 V和3.0 mA,则此时热敏电阻的阻值为 1.8 kΩ(保留2位有效数字)。实验中得到的该热敏电阻阻值R随温度t变化的曲线如图a所示。
    (3)将热敏电阻从温控室取出置于室温下,测得达到热平衡后热敏电阻的阻值为2.2 kΩ。由图a求得,此时室温为 25.5 ℃(保留3位有效数字)。
    (4)利用实验中的热敏电阻可以制作温控报警器,其电路的一部分如图b所示。图中,E为直流电源(电动势为10 V,内阻可忽略);当图中的输出电压达到或超过6.0 V时,便触发报警器(图中未画出)报警。若要求开始报警时环境温度为50 ℃,则图中 R1 (填“R1”或“R2”)应使用热敏电阻,另一固定电阻的阻值应为 1.2 kΩ(保留2位有效数字)。
    [解析] (1)滑动变阻器采用分压式接法,电压表可视为理想电表,所以用电流表外接法。连线如图。
    (2)由部分电路欧姆定律得R=eq \f(U,I)=eq \f(5.5,3×10-3) Ω≈1.8 kΩ。
    (3)由图a可以直接读出该电阻的阻值为2.2 kΩ对应的温度为25.5 ℃。
    (4)温度升高时,该热敏电阻阻值减小,分得电压减少。而温度高时要求输出电压升高,以触发报警,所以R1为热敏电阻。由图线可知,温度为50 ℃时,R1=0.8 kΩ,由欧姆定律可得E=I(R1+R2),U′=IR2,代入数据解得R2=1.2 kΩ。
    6.纯电动汽车是一种采用蓄电池作为唯一动力源的汽车,电池的安全性主要体现在对其温度的控制上,当某组电池温度过高时,立即启动制冷系统进行降温,图甲是小明设计的模拟控温装置示意图,电磁继电器与热敏电阻Rt、滑动变阻器RP串联接在电压为6 V的电源两端。当电磁铁线圈(电阻不计)中的电流I大于或等于25 mA时,衔铁被吸合,热敏电阻置于温度监测区域,其阻值Rt,与温度t的关系如图乙所示,滑动变阻器的最大阻值为200 Ω。
    (1)图甲中应将b端与 c 端相连;
    (2)当开关S闭合时,电磁铁上端为 N 极;
    (3)若设置电池温度为60 ℃时启动制冷系统,则滑动变阻器阻值应为 170 Ω;
    (4)该电路可设置启动制冷系统的最高温度是 90 ℃。
    [解析] (1)由题意可知,当控制电路电流达到25 mA时衔铁被吸合,制冷系统工作,所以图甲中,应将b端与c端相连。
    (2)由图甲可知,电流从通电螺线管的上端接线柱流入,下端流出,根据右手螺旋定则,可知螺线管的上端为N极。
    (3)若设置电池温度为60 ℃启动制冷系统,由图乙可知,当温度为60 ℃时,Rt的阻值为70 Ω,此时控制电路的总电阻R=eq \f(U,I)=eq \f(6 V,25×10-3 A)=240 Ω
    由串联电路的电阻规律,滑动变阻器接入电路的电阻为RP=R-Rt=240 Ω-70 Ω=170 Ω。
    (4)当滑动变阻器的最大阻值为200 Ω时,热敏电阻的阻值Rt′=R-RP′=240 Ω-200 Ω=40 Ω由图乙可知此时对应的温度为90 ℃,所以此时该电路可设置启动制冷系统的最高温度是90 ℃。
    照度/lx
    0.2
    0.4
    0.6
    0.8
    1.0
    1.2
    电阻/kΩ
    75
    40
    28
    23
    20
    18
