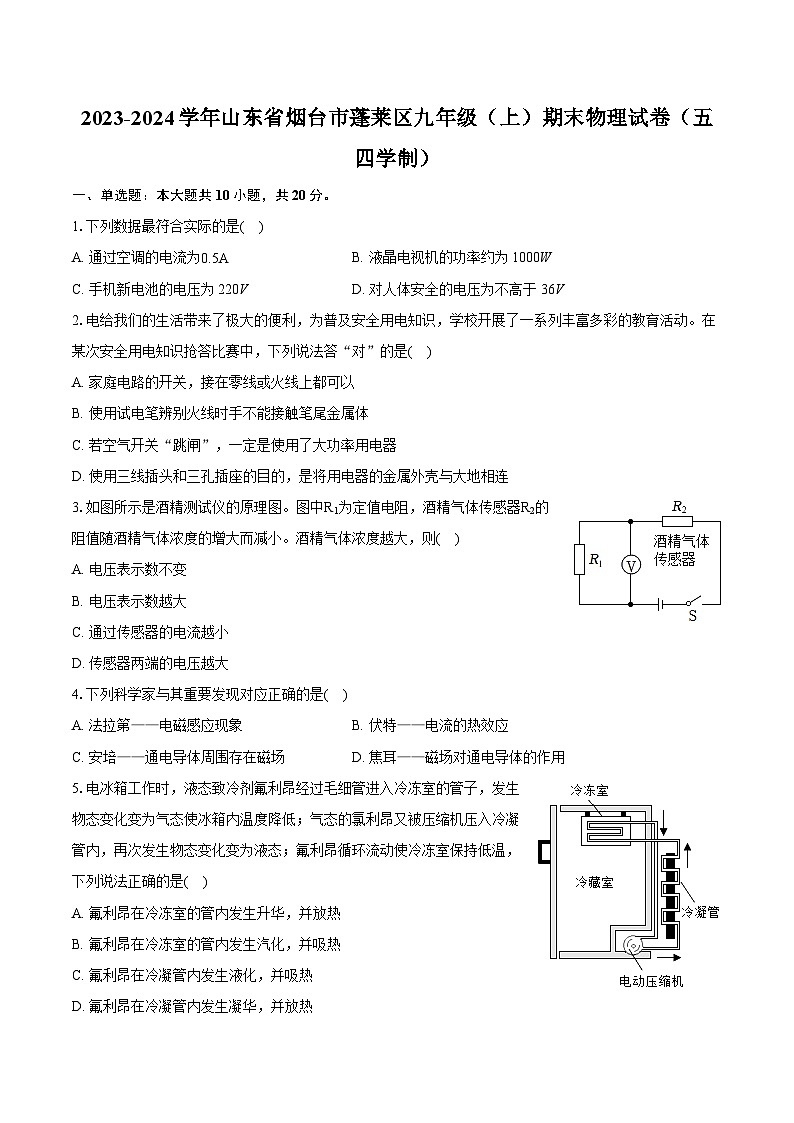

2023-2024学年山东省烟台市蓬莱区九年级（上）期末物理试卷（五四学制）（含详细答案解析）
展开
这是一份2023-2024学年山东省烟台市蓬莱区九年级（上）期末物理试卷（五四学制）（含详细答案解析），共21页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列数据最符合实际的是( )
A. 通过空调的电流为0.5AB. 液晶电视机的功率约为1000W
C. 手机新电池的电压为220VD. 对人体安全的电压为不高于36V
2.电给我们的生活带来了极大的便利，为普及安全用电知识，学校开展了一系列丰富多彩的教育活动。在某次安全用电知识抢答比赛中，下列说法答“对”的是( )
A. 家庭电路的开关，接在零线或火线上都可以
B. 使用试电笔辨别火线时手不能接触笔尾金属体
C. 若空气开关“跳闸”，一定是使用了大功率用电器
D. 使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
3.如图所示是酒精测试仪的原理图。图中R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，则( )
A. 电压表示数不变
B. 电压表示数越大
C. 通过传感器的电流越小
D. 传感器两端的电压越大
4.下列科学家与其重要发现对应正确的是( )
A. 法拉第——电磁感应现象B. 伏特——电流的热效应
C. 安培——通电导体周围存在磁场D. 焦耳——磁场对通电导体的作用
5.电冰箱工作时，液态致冷剂氟利昂经过毛细管进入冷冻室的管子，发生物态变化变为气态使冰箱内温度降低；气态的氯利昂又被压缩机压入冷凝管内，再次发生物态变化变为液态；氟利昂循环流动使冷冻室保持低温，下列说法正确的是( )
A. 氟利昂在冷冻室的管内发生升华，并放热
B. 氟利昂在冷冻室的管内发生汽化，并吸热
C. 氟利昂在冷凝管内发生液化，并吸热
D. 氟利昂在冷凝管内发生凝华，并放热

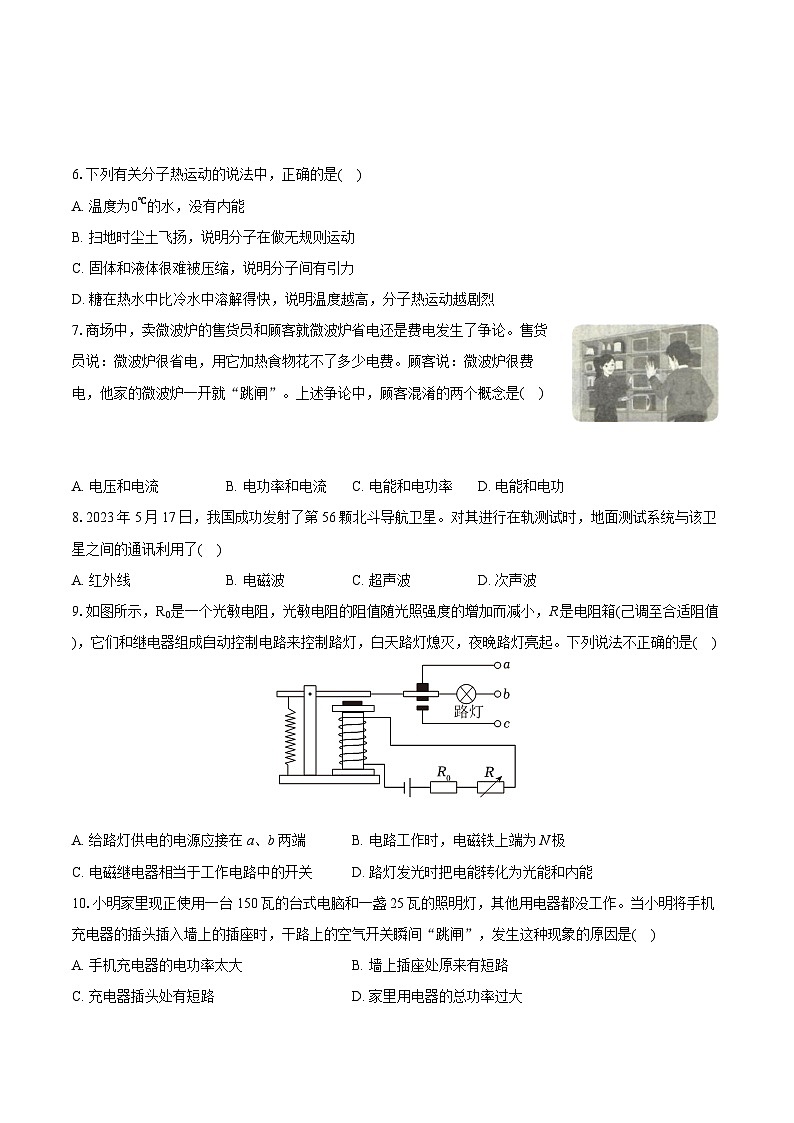

6.下列有关分子热运动的说法中，正确的是( )
A. 温度为0℃的水，没有内能
B. 扫地时尘土飞扬，说明分子在做无规则运动
C. 固体和液体很难被压缩，说明分子间有引力
D. 糖在热水中比冷水中溶解得快，说明温度越高，分子热运动越剧烈
7.商场中，卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。售货员说：微波炉很省电，用它加热食物花不了多少电费。顾客说：微波炉很费电，他家的微波炉一开就“跳闸”。上述争论中，顾客混淆的两个概念是( )
A. 电压和电流B. 电功率和电流C. 电能和电功率D. 电能和电功
8.2023年5月17日，我国成功发射了第56颗北斗导航卫星。对其进行在轨测试时，地面测试系统与该卫星之间的通讯利用了( )
A. 红外线B. 电磁波C. 超声波D. 次声波
9.如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱(己调至合适阻值)，它们和继电器组成自动控制电路来控制路灯，白天路灯熄灭，夜晚路灯亮起。下列说法不正确的是( )
A. 给路灯供电的电源应接在a、b两端B. 电路工作时，电磁铁上端为N极
C. 电磁继电器相当于工作电路中的开关D. 路灯发光时把电能转化为光能和内能
10.小明家里现正使用一台150瓦的台式电脑和一盏25瓦的照明灯，其他用电器都没工作。当小明将手机充电器的插头插入墙上的插座时，干路上的空气开关瞬间“跳闸”，发生这种现象的原因是( )
A. 手机充电器的电功率太大B. 墙上插座处原来有短路
C. 充电器插头处有短路D. 家里用电器的总功率过大

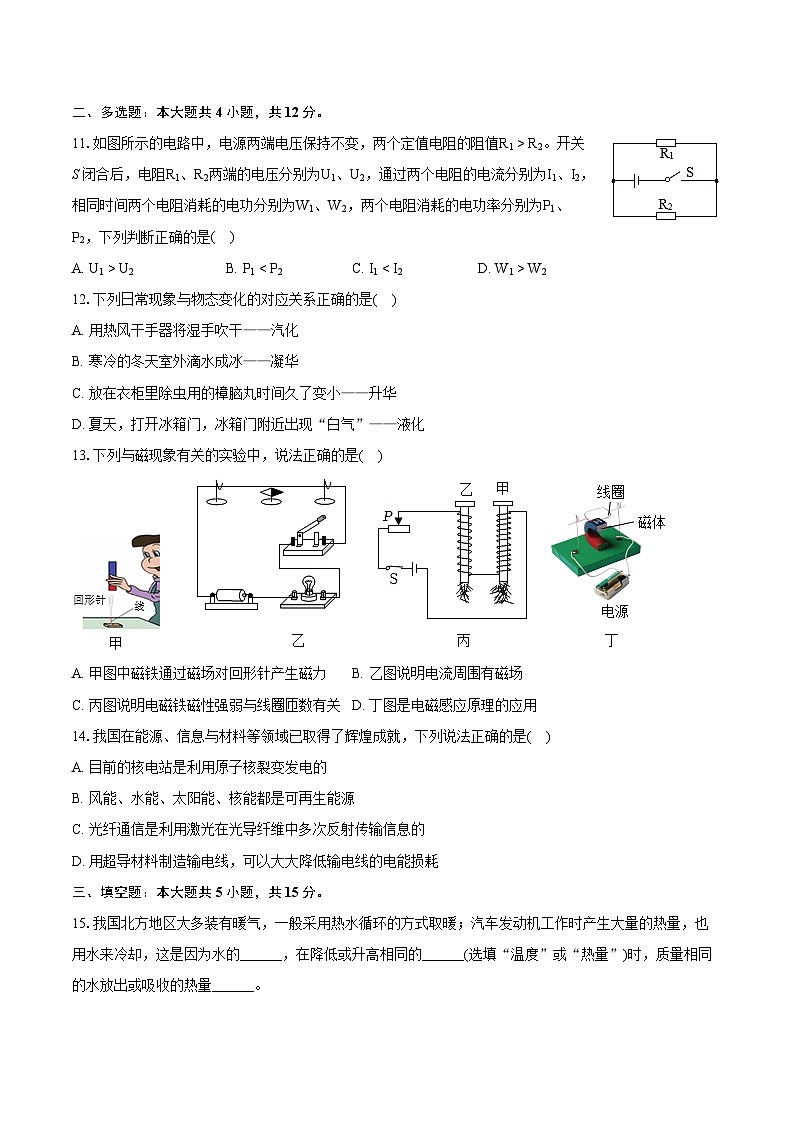

二、多选题：本大题共4小题，共12分。
11.如图所示的电路中，电源两端电压保持不变，两个定值电阻的阻值R1>R2。开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2，相同时间两个电阻消耗的电功分别为W1、W2，两个电阻消耗的电功率分别为P1、P2，下列判断正确的是( )
A. U1>U2B. P1W2
12.下列日常现象与物态变化的对应关系正确的是( )
A. 用热风干手器将湿手吹干——汽化
B. 寒冷的冬天室外滴水成冰——凝华
C. 放在衣柜里除虫用的樟脑丸时间久了变小——升华
D. 夏天，打开冰箱门，冰箱门附近出现“白气”——液化
13.下列与磁现象有关的实验中，说法正确的是( )
A. 甲图中磁铁通过磁场对回形针产生磁力B. 乙图说明电流周围有磁场
C. 丙图说明电磁铁磁性强弱与线圈匝数有关D. 丁图是电磁感应原理的应用
14.我国在能源、信息与材料等领域已取得了辉煌成就，下列说法正确的是( )
A. 目前的核电站是利用原子核裂变发电的
B. 风能、水能、太阳能、核能都是可再生能源
C. 光纤通信是利用激光在光导纤维中多次反射传输信息的
D. 用超导材料制造输电线，可以大大降低输电线的电能损耗
三、填空题：本大题共5小题，共15分。
15.我国北方地区大多装有暖气，一般采用热水循环的方式取暖；汽车发动机工作时产生大量的热量，也用水来冷却，这是因为水的______，在降低或升高相同的______(选填“温度”或“热量”)时，质量相同的水放出或吸收的热量______。
16.2023年2月，土耳其发生强烈地震，中国救援队携带照明无人机前往救援。无人机在飞行过程中，电动机将______能转化为______能。无人机悬停并提供照明时，电池可释放电能0.45kW⋅h，动力和照明系统的电功率分别为200W和100W，此状态下无人机至多持续工作______ h就需要更换电池。
17.生活中，炸食物用油，煮食物用水，是因为油和水的______不同，可以对不同烹饪手段提供各自所需要的温度，这一过程主要是通过______的方式增大食物的内能；小明发现家中正在煮饭的高压锅限压阀被气流顶起跳动，这一现象与热机的工作循环中______冲程原理相同，将内能转化为机械能。
18.科技发明小组的同学设计了由杠杆和电磁铁组合系统来升降高温密封罩的装置，如图所示。电磁铁的工作原理是电流的______效应，该现象最早由丹麦物理学家______发现的。若装置提不起来密封罩，则应将滑动变阻器滑片向______(选填“左”或“右”)滑动。
19.一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。电池板在太阳光的照射下，将光能转化为______能，驱动电风扇工作。电风扇工作时的电压为1.5V，电流为30mA，电风扇的功率是______ W，若电风扇正常工作了半个小时，电流做功为______焦。
四、作图题：本大题共1小题，共3分。
20.如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、孔的连接方式。
五、实验探究题：本大题共3小题，共22分。
21.用图甲所示电路测量电阻Rx的阻值，电源电压为3V。
(1)图甲中有一条导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，补画一条线将电路连接正确。
(2)电路检查无误后闭合开关，发现电流表有示数，电压表无示数，可能是电阻Rx______(选填“短路”或“断路”)。
(3)第2次实验时电压表的示数如图乙所示，第3次实验要使电阻两端电压为2.5V，应将滑动变阻器的滑片向______(选填“左”或“右”)端移动，使电压表示数为2.5V，再记录电流表的示数。
(4)实验时应多测几组数据，求电阻的平均值，目的是______；实验中滑动变阻器的主要作用：一是保护电路，二是______。
22.如图为探究产生感应电流条件的实验：
(1)实验中通过观察______来判断电路中是否有感应电流；若磁铁不动，闭合开关，导体 AB沿______(选填“上下”或“左右”)方向运动时，灵敏电流表指针会发生偏转。
(2)多次实验得出结论：______电路的一部分导体，在磁场中做______运动时，导体中就会产生感应电流；若要改变感应电流的方向，可以改变______或改变______。
(3)旱冰鞋的轮子滑动时会发光，原理是滑动时金属线圈做切割磁感线运动产生感应电流使二极管发光，下列选项中与轮子发光原理相同的是______。
A.动圈式话筒
B.电磁继电器
C.奥斯特实验
(4)小明完成上述实验后，还想探究磁场对通电导体的作用，他只需将电流表换成______即可。
23.如图所示，为小红同学探究水的沸腾实验装置，实验过程中温度随时间变化的关系如下表。
(1)组装实验器材时，应按照______(选填“由上到下”或“由下到上”)的顺序组装；加热过程中，温度计示数如图丙，读数为______ ℃；
(2)当水温升高到93℃时开始计时，每隔1min记录一次温度填入下表，由数据可知烧杯中水的沸点是______ ℃，出现此现象的原因是______；由表中数据得出水沸腾时的特点是：吸收热量，温度______。
(3)实验中，小红拍摄了如图丁a，b两幅图片，图______是沸腾时的情景；爱思考的小明又设计了图乙所示装置，用烧杯中的水为试管中的水加热，试管中的水______(选填“能”或“不能”)沸腾。
(4)小红在实验中发现加热过程时间很长，为了节省实验时间，请给小红同学提个合理的建议：______。
六、计算题：本大题共2小题，共22分。
24.如图所示为某电热饮水机电路原理图，通过开关S闭合与断开来实现加热和保温功能的转换。已知电阻R1=55Ω；R2=429Ω，水箱装满水时水的质量为2kg，水的初始温度为20℃，饮水机加热效率为70%，小明将饮水机接入家庭电路，闭合开关S，将水加热至沸腾(一标准大气压下)，c水=4.2×103J/(kg⋅℃)。求：
(1)加热功率和保温功率；
(2)水箱中的水从20℃加热至沸腾所吸收的热量；
(3)水箱中的水从20℃加热至沸腾所需要的时间。(结果保留一位小数)
25.体重超标已成为影响青少年身心健康的重要公共卫生问题，为促进青少年健康成长，科技创新小组设计了一台由电压表改装而成的简易体重计来动态监测学生的体重情况，其电路如图甲所示。已知电源电压U=6V恒定不变，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电压表量程为0∼3V，踏板重力不计，求：
(1)闭合开关S，当体重计空载时，电压表的示数为多少；
(2)当体重计示数为600N时，R消耗的电功率为多少；
(3)此体重计所能测量的最大体重为多少。
七、综合题：本大题共1小题，共6分。
26.阅读短文回答问题
风力发电
风能是一种清洁的可再生能源，利用风力发电将助力我国实现碳中和目标。风力发电机组主要由叶片、齿轮箱、发电机等组成，其简化结构如图甲所示。叶片横截面的设计原理如图乙所示，一面较平，另一面较弯曲。叶片在风的作用下旋转，经过齿轮箱增速后，发电机转子高速旋转发电。某风力发电机组利用齿轮箱可实现叶片转1圈，发电机转子转20圈。风力发电机组输出功率P与风速v的关系如图丙所示。
(1)如图丁所示，完成下列风力发电的主要能量转化流程图：①______，②______；风能是______(选填“可再生”或“不可再生”)能源。
(2)风机叶片形状像飞机的机翼，若叶片位置和风向如图乙所示，由于叶片两面形状不同导致叶片两面空气流速不同，从而产生______差，可使风机叶片转动。
(3)如图丙所示，当风速为12m/s时，风力发电机组工作1h输出的电能为______ J，相当于______ kg的煤完全燃烧放出的热量。(q煤=3.0×107J/kg)
答案和解析
1.【答案】D
【解析】解：A、空调的功率一般为1100W，空调的电流一般为5A，故A不符合题意；
B、液晶电视机的功率约为100W，故B不符合实际；
C、手机新电池的电压大约为3.7V，故C不符合实际；
D、对人体安全的电压不高于36V，故D正确。
故选：D。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
本题考查了对电流、电压、电功率的估测，注重理论与实际差异的应变能力的培养，体现新课程的基本理念。
2.【答案】D
【解析】解：A.家庭电路中，开关应该连接在用电器和火线之间，故A不符合题意；
B.使用试电笔时，手触碰笔尖金属体，人体会发生触电，所以不能触碰笔尖金属体，故B不符合题意；
C.家庭电路中空气开关“跳闸”，可能是用电器的总功率过大，也可能是电路中发生了短路，故C不符合题意；
D.使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连，避免由于用电器漏电而发生的触电事故，故D符合题意。
故选：D。
(1)家庭电路中，开关应该连接在用电器和火线之间；
(2)使用试电笔辨别火线时，一定要用手接触笔尾金属体，否则容易造成误判，认为带电体不带电是十分危险的，使用试电笔时，手不能接触笔尖金属体，这样会发生触电事故；
(3)家庭电路中电流过大的原因：短路或用电器总功率过大；
(4)使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连，避免由于用电器漏电而发生的触电事故。
此题考查学生对安全用电的理解，熟知安全用电知识是关键，属于基础知识。
3.【答案】B
【解析】解：由电路图可知，电阻R1、R2串联，电压表测量R1两端的电压。酒精气体浓度越大，酒精气体传感器R2的电阻越小，由欧姆定律可知电路中的电流越大，即通过传感器的电流越大；
根据U=IR可知R1两端的电压越大，即电压表示数越大，根据串联电路的电压规律可知传感器两端的电压越小。
综上可知，B正确，ACD错误。
故选：B。
由电路图可知，电阻R1、R2串联，电压表测量R1两端的电压，酒精气体浓度越大，酒精气体传感器R2的电阻越小，根据欧姆定律可知电路中的电流变化，即通过传感器的电流变化；根据U=IR可知R1两端的电压的变化，根据串联电路的电压规律可知传感器两端的电压变化。
本题考查欧姆定律的应用和串联电路电流、电压的规律，关键是知道两电阻的连接方式，这是本题的重点。
4.【答案】A
【解析】解：A.法拉第发现了磁生电，即电磁感应现象，故A正确；
BD.英国物理学焦耳发现了电流的热效应，定量得出了电能和内能之间的转换关系，故BD错误；
C.安培做了大量实验，研究了磁场方向与电流方向之间的关系，总结了安培定则，故C错误。
故选：A。
结合常见物理学家的贡献解答即可。
此题考查了物理学史的认识，属于基础知识。
5.【答案】B
【解析】解：AB、电冰箱工作时冷凝器里的液态氟利昂，经过一段很细的毛细管进入冰箱内冷冻室的管子里，在这里迅速汽化，从冰箱的内部吸收热量，使冰箱内部的温度降低，故A错误，B正确；
CD、在冷凝器内，电动压缩机使氟利昂蒸气压缩而液化，将热量放出，故CD错误。
故选：B。
冰箱是利用氟利昂一类的物质，容易汽化和液化，汽化要吸热而液化要放热，从而将冰箱内部的热搬运到冰箱的外部，起到制冷的目的。
本题是根据我们所学的物态变化知识来分析冰箱制冷的原理，是对基础知识的考查。
6.【答案】D
【解析】解：A.任何物体在任何温度下都具有内能，温度为0℃的水同样有内能，故A错误；
B.扫地时尘土飞扬，说明尘土的位置发生了变化，做了机械运动，不能说明分子在做无规则运动，故B错误；
C.固体和液体很难被压缩，说明分子间有斥力，故C错误；
D.糖在热水中比冷水中溶解得快，说明温度越高，分子热运动越剧烈，故D正确。
故选：D。
(1)任何物体在任何温度下都具有内能。
(2)物体位置随时间的变化叫做机械运动；
(3)分子间存在着相互作用的引力和斥力；
(4)一切物质的分子都在不停地做无规则的运动．分子做无规则运动的快慢与温度有关，温度越高，热运动越剧烈。
此题考查了机械运动的概念、分子间的作用力、内能的认识、分子的热运动，属基础题目。
7.【答案】C
【解析】解：
售货员认为微波炉很省电，是说微波炉的电功率大，但加热食物用时很短，消耗的电能并不多，所以“微波炉很省电，用它加热食品花不了多少电费”，即售货员是从电能角度说的；
顾客是从电功率角度考虑的，因为微波炉属于大功率用电器，工作时电路中电流很大，会跳闸，相同时间内消耗的电能多，所以认为很“费电”。
故选：C。
根据公式W=Pt可以解释售货员所说的微波炉很省电；根据I=PU可以解释顾客说的微波炉功率大，微波炉一开就跳闸。
本题通过实际生活中的一个场景来考查学生对电能和电功率的理解情况，是一道理论与实践相结合的题目。
8.【答案】B
【解析】解：地面测试系统与该卫星之间的通讯利用了电磁波，故B正确，ACD错误。
故选：B。
广播、电视、移动通信、卫星都是用电磁波传递信息的。
本题考查了电磁波的应用，属于基础题。
9.【答案】B
【解析】解：A、晚上时的光线暗，光敏电阻的电阻值大，电路中的电流值小，所以静触点与a接通，所以要达到晚上灯亮，白天灯灭，则路灯供电的电源应接在a、b之间，故A正确；
B、根据图示可知，电流从电磁铁的上端流入，根据安培定则可知，电磁铁的上端为S极，故B错误；
C、电磁继电器的主要构成是电磁铁，通过电磁铁磁性强弱变化，把衔铁吸下或释放，实现工作电路的通断，可以实现低电压、弱电流控制高电压、强电流，它的作用相当于工作电路中的开关，故C正确；
D、路灯工作时电能转化为光能、内能，故D正确。
故选：B。
(1)分析电磁铁的电路，判定利用照明电源为路灯供电的接入点；
(2)根据安培定则判定电磁铁上端的磁性；
(3)电磁继电器的作用相当于工作电路中的开关；
(4)路灯工作时电能转化为光能、内能。
解决本题的关键电磁继电器的工作原理、光敏电阻的特点，能够根据它们的特点解释它们在实际运用过程中的原理。
10.【答案】C
【解析】解：当小明将一个手机充电器插头插进墙壁上的插座时，干路中的空气开关瞬间“跳闸”，这说明电路中的电流过大；由于充电器的功率很小，所以引起开关跳闸的原因不可能是用电器的总功率过大，而是由于短路引起，所以故障是充电器插头处短路，
如果墙上插座处原来有短路，其他用电器原来就不能正常工作。
故选：C。
家庭电路中电流过大的原因有两个：短路和总功率过大。
本题考查对家庭电路故障(短路)的分析判断能力，空气开关跳闸的原因有两个：总功率过大和发生短路。
11.【答案】BC
【解析】解：A、闭合开关S，该电路为并联电路，并联电路中各个支路两端电压与电源电压相等，可知U1=U2，故A错误；
B、由I=UR可知，当导体两端的电压一定，导体的电阻越大，通过导体的电流越小，由于R1>R2，所以I1C、根据P=UI可知，当导体两端的电压一定，通过导体的电流越大，导体消耗的功率越大，由于I1D、根据W=Pt可知，当时间相同时，导体消耗的功率越大，导体消耗的电能越多，由于P1故选：BC。
闭合开关S，该电路为并联电路，并联电路中各个支路两端电压与电源电压相等；
由I=UR可知I1、I2大小关系；
根据P=UI可知P1、P2大小关系；
根据W=Pt可知相同时间两个电阻消耗的电功大小。
本题考查电功率和电能的计算，是一道综合题。
12.【答案】ACD
【解析】解：A、用热风干手器将手吹干，手上的水分变成了水蒸气，属于汽化现象，故A正确；
B、寒冷的冬天室外滴水成冰属于凝固现象，故B错误；
C、放在衣柜的樟脑丸变小了，由固态直接变成了气态，属于升华现象，故C正确；
D、夏天，打开冰箱门，冰箱门附近出现“白气”是空气中温度较高的水蒸气遇冷液化形成的，属于液化现象，故D正确；
故选：ACD。
物质由固态变为液态叫熔化，由液态变为固态叫凝固；由液态变为气态叫汽化，由气态变为液态叫液化；由固态直接变为气态叫升华，由气态直接变为固态叫凝华。
本题考查了物态变化的相关知识，较为基础。
13.【答案】ABC
【解析】解：A.磁体的周围存在磁场，磁场的性质是对放入其中的磁体有力的作用，甲图中磁铁通过磁场对回形针施加力，故A正确；
B.图中是奥斯特实验，说明电流的周围存在磁场，故B正确；
C.两电磁铁串联，通过的电流相同，而线圈匝数不同，吸起大头针的数目不同(即两电磁铁的磁性强弱不同)，说明电磁铁磁性强弱与线圈匝数有关，故C正确；
D.图中是磁场对通电导体有力的作用，使得线圈转动，是电动机的原理，故D错误。
故选：ABC。
(1)磁体的周围存在磁场，磁场的性质是对放入其中的磁体有力的作用；
(2)奥斯特实验说明电流的周围存在磁场；
(3)影响电磁铁磁性强弱的因素：电流大小、线圈匝数的多少；
(4)磁场对通电导体有力的作用。
本题考查磁场、电流的磁效应、影响电磁铁磁性强弱的因素、电动机的原理，是电磁部分的综合题。
14.【答案】ACD
【解析】解：A、目前的核电站是利用原子核裂变发电的，故A正确；
B、风能、水能、太阳能属于可再生能源，核能属于不可再生能源，故B错误；
C、光纤通信是利用激光在光导纤维中多次反射传输信息的，故C正确；
D、用超导材料制造输电线，可以大大降低输电线的电能损耗，故D正确。
故选：ACD。
(1)目前核电站是利用核裂变释放的核能来工作的。
(2)能源从是否可再生角度划分：
可再生能源：可以从自然界中源源不断地得到的能源。例：水能、风能、太阳能、生物质能、潮汐能。
不可再生能源：不可能在短期内从自然界得到补充的能源。例：化石能源(煤炭、石油、天然气)、核能。
(3)光纤通信是利用激光在光导纤维中多次反射传输信息的。
(4)超导体的电阻为零，用来制作输电线可以大大减小输电过程中的电能损失。
本题考查的是能源的分类、光纤通信的基本原理和超导体的特点及应用；知道核电站的基本原理。
15.【答案】比热容大 温度 多
【解析】解：汽车发动机用水作冷却剂是利用水的比热容大，与质量相同的其他物质相比，升高相同的温度，水吸收热量较多。
故答案为：比热容大；温度；多。
因为水的比热容大，和同样质量的其它物质相比，升高或降低相同的温度，水吸收或放出的热量多。
本题主要考查了水的比热容大的特点在生活中的应用，属于基础题目。
16.【答案】电 机械 1.5
【解析】解：无人机在飞行过程中，电动机对外做功，将电能转化为机械能；
P总=P动+P照=200W+100W=300W=0.3kW；
由公式P=Wt得：t=WP=0.45kW⋅h0.3kW=1.5h。
故答案为：电；机械；1.5。
电流做功的过程是电能转化为其它形式的能的过程；根据公式P=Wt计算时间。
本题考查了能量的转化和电功率计算公式的应用，属于基础题。
17.【答案】沸点 热传递 做功
【解析】解：油的沸点比水的沸点要高，所以炸麻花要用油才能炸得金黄，而煮水饺只需要用水，所以可以对不同烹饪手段提供各自所需的温度；油吸收热量，这是通过热传递改变内能的；
正在煮饭的高压锅限压阀被气流顶起，是由于锅内气体对限压阀做功的结果，在这一过程中，内能转化为机械能；热机的工作循环中，做功冲程也是燃气对活塞做功，将内能转化为机械能，所以这一现象与热机的工作循环中的做功冲程原理相同。
故答案为：沸点；热传递；做功。
对液体进行加热，当温度升高到液体的沸点后，温度就不会再升高；
改变物体内能的方法：做功和热传递；
做功可以改变物体的内能，对物体做功，机械能转化为内能；物体对外做功，将内能转化为机械能。
本题考查了改变内能的方法和内燃机的工作过程，属于基础题。
18.【答案】磁 奥斯特 左
【解析】解：奥斯特最早发现了电流的磁效应，即通电导线周围存在磁场，人们利用此原理制成了电磁铁；
如图所示，若杠杆提不起密封罩，说明电磁铁的磁性不够强，则需要增强电磁铁的磁性，根据电磁铁磁性强弱的影响因素可知，需要增大电路中的电流，由欧姆定律可知应减小变阻器接入电路的阻值，所以应将滑动变阻器滑片向左滑动。
故答案为：磁；奥斯特；左。
(1)电磁铁是利用电流的磁效应工作的，奥斯特最早发现了电流的磁效应，即通电导线周围存在磁场；
(2)在线圈匝数不变的情况下，通过电磁铁线圈的电流越大，电磁铁的磁性越强。
本题考查了电流的磁效应、电流大小对电磁铁磁性强弱的影响，属于基础题。
19.【答案】电 0.04581
【解析】解：电池板在太阳光的照射下可以将将光能转化为电能；
电风扇的功率P=UI=1.5V×0.03A=0.045W，若电风扇正常工作了半个小时，电流做功W=Pt=0.045W×0.5×3600s=81J；
故答案为：电；0.045；81。
解决此题要知道太阳能电池板就可以将将光能转化为电能，根据P=UI得出电功率，根据W=Pt得出电流做功。
本题主要考查学生对太阳能电池的了解和掌握，属于基础题目，但易出错。
20.【答案】解：由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；
三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，两孔插座的接法：左孔接零线，右孔接火线，如图所示：
【解析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。
根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
21.【答案】短路 左 减小误差 改变电阻两端的电压
【解析】解：(1)原电路图中，电流表和电阻Rx并联，电压表串联在电路中是错误的，在测电阻Rx的阻值实验中，电阻Rx、滑动变阻器和电流表串联，电压表并联在电路中，如下图所示：
；
(2)电路检查无误后闭合开关，发现电流表有示数，说明电路是通路，电压表无示数，说明电压表并联的电路短路，即可能是电阻Rx短路；
(3)第2次实验时电压表的示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2V，第3次实验要使电阻两端电压为2.5V，故应增大电阻两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑动变阻器的滑片向左端移动，使电压表示数为2.5V，再记录电流表的示数；
(4)为了减小误差，应多次测量取平均值，故滑动变阻器主要作用一是保护电路，二是改变电阻两端的电压。
故答案为：(1)见解答图；(2)短路；(3)左；(4)减小误差；改变电阻两端的电压。
(1)根据电压表和电流表的使用方法分析回答；
(2)电路检查无误后闭合开关，发现电流表有示数，说明电路是通路，电压表无示数，说明电压表并联的电路短路；
(3)根据电压表选用量程确定分度值读数，比较电压表示数与2.5V大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；
(4)为了减小误差，应多次测量取平均值，据此分析滑动变阻器的作用。
本题测电阻的阻值实验，考查了电路连接、电路故障、实验操作、滑动变阻器的作用和多次测量的目的等知识。
22.【答案】电流表指针是否偏转 左右 闭合 切割磁感线 导体切割磁感线的方向 磁场方向 A 电源
【解析】解：
(1)实验中，通过观察灵敏电流计指针是否偏转来判断电路中是否有感应电流存在，指针偏转表明电路中有感应电流，否则电路中没有感应电流。闭合开关，若磁体不动，导体AB沿左右方向运动时，导体做切割磁感线运动，电路中有感应电流，电流表指针会发生偏转；
(2)得出实验的结论是：闭合电路的一部分导体在磁场中进行切割磁感线运动，导体中有感应电流产生；若要改变感应电流的方向，可改变导体切割磁感线的方向或改变磁场方向；
(3)旱冰鞋的四个轮子会发光，原理是滑动的时候金属线圈做切割磁感线运动产生感应电流使发光二极管发光，属于电磁感应现象；
A、动圈式话筒利用的是电磁感应原理，与轮子的发光原理相同，故A符合题意；
B、电磁继电器是利用通电螺线管具有磁性，吸引衔铁，使工作电路接通，它的实质是一个开关，故B不符合题意；
C、奥斯特实验，说明通电导体周围存在磁场，故C不符合题意。
故选：A；
(4)探究磁场对通电导体的作用时，电路中要有电源，所以将小量程电流表换成电源，可以探究磁场对通电导体的作用。
故答案为：(1)电流表指针是否偏转；左右；(2)闭合；切割磁感线；导体切割磁感线的方向；磁场方向；(3)A；(4)电源。
(1)在探究感应电流的实验中，是通过灵敏电流表指针的偏转来认定有感应电流产生；
(2)(3)产生感应电流的条件：闭合电路的一部分导体在磁场中切割磁感线运动，就会产生感应电流；电磁感应现象中消耗了机械能，得到了电能，感应电流的方向与磁场方向和导体运动的方向有关；
(4)通电导体在磁场中受力，因此电路中要有电源。
本题考查探究电磁感应现象的实验，关键是将课本知识内容记忆清楚，仔细分析即可。
23.【答案】由下到上 95 99 气压小于1 标准气压 不变 a 不能 减少水的质量
【解析】解：(1)实验时需要让酒精灯的外焰进行加热，故在组装器材时应该从下向上；由图可知温度计的分度值为1℃，此时的温度计的示数是95℃；
(2)水沸腾时，吸收热量，温度不变，根据表格中的数据可知，水的温度最终保持99℃不变，所以沸点为99℃，低于100℃，这是因为此处的气压小于1 标准气压；
(3)水沸腾时，整个容器内的水温都达到沸点，气泡上升过程中，不断有水汽化成水蒸气，进入气泡，气泡不断增大，图a是沸腾时的情形；不能观察到试管中的水沸腾，因为当烧杯中的水沸腾后温度不再升高，试管中的水虽然能达到沸点，但是因没有温差，无法继续吸收热量而无法沸腾；
(4)从记录时间到沸腾时间太长，可能是水的质量太大，可能是水的初温太低，所以为了节省课堂时间可以减少水的质量，或提高水的初温。
故答案为：(1)由下到上；95；(2)99；气压小于1 标准气压；不变；(3)a；不能；(4)减少水的质量。
(1)根据酒精灯火焰的位置按照自下而上的顺序；先看清温度计的分度值，再读数；
(2)液体沸腾时的温度叫沸点，液体在沸腾时吸收热量，温度保持不变；
(3)水沸腾前，气泡上升过程中不断减小；沸腾时，气泡上升过程中不断增大；当烧杯中的水沸腾后温度不再升高，试管中的水虽然能达到沸点，但是因没有温差，无法继续吸收热量而无法沸腾；
(4)减小加热时间的方法：适当减少水量；适当提高水的初温；给烧杯加盖。
水的沸腾实验是初中热学中重要的实验，一般考查水沸腾前后气泡的变化、沸点、沸点和气压的关系、沸腾的条件、沸腾的特点、加热时间比较长的原因、器材、水沸腾的图象、温度计的正确使用和读数等等。
24.【答案】解：(1)开关S断开，两电阻串联，电路的总电阻较大，由P=U2R知功率小，处于保温挡；
当开关S闭合时，电路中只有电阻R1，电路的总电阻较小，由P=U2R知功率大，处于加热挡；
加热功率为：
P加热=U2R1=(220V)255Ω=880W；
保温功率为：
P保温=U2R1+R2=(220V)255Ω+429Ω=100W；
(2)一标准大气压下水的沸点为100℃，
水箱中的水从20℃加热至沸腾所吸收的热量为：
Q吸=c水mΔt=4.2×103J/(kg⋅℃)×2kg×(100℃−20℃)=6.72×105J；
(3)根据η=Q吸W得消耗的电能为：
W=Q吸η=6.72×105J70%=9.6×105J；
由P=Wt可得水箱中的水从20℃加热至沸腾所需要的时间为：
t=WP加热=9.6×105J880W≈1090.9s。
答：(1)加热功率为880W、保温功率为100W；
(2)水箱中的水从20℃加热至沸腾所吸收的热量为6.72×105J；
(3)水箱中的水从20℃加热至沸腾所需要的时间为1090.9s。
【解析】(1)开关S断开，两电阻串联，开关S闭合时，电路中只有电阻R1，根据公式P=U2R可判断饮水机的状态，利用公式P=U2R可求加热功率和保温功率；
(2)利用公式Q吸=cmΔt可求水箱中的水从20℃加热至沸腾所吸收的热量；
(3)根据效率公式求出消耗的电能，由公式P=Wt可求水箱中的水从20℃加热至沸腾所需要的时间。
本题考查电功率公式、电热效率公式以及吸热公式等应用，本题是一道电学与热学的综合应用题，与生活相连，让学生意识到学习物理对我们是有用的。
25.【答案】解：由图甲可知，定值电阻R0与压敏电阻R串联，电压表测量R0两端的电压；
(1)由图乙可知，当体重计空载时，即压敏电阻受到的压力为0时压敏电阻的阻值为R=45Ω，根据串联电路的电阻特点可知，电路的总电阻：
R总=R+R0=45Ω+5Ω=50Ω，
电路中的电流：I=UR总=6V50Ω=0.12A，
定值电阻R0两端的电压为：
U0=IR0=0.12A×5Ω=0.6V，即电压表的示数为0.6V；
(2)由图乙可知，当体重计示数为600N时，压敏电阻的阻值为：R′=15Ω，根据串联电路的电阻特点可知，电路的总电阻：
R总′=R′+R0=15Ω+5Ω=20Ω，
电路中的电流为：I′=UR总′=6V20Ω=0.3A，
R消耗的电功率为：
PR=I′2R′=(0.3A)2×15Ω=1.35W；
(3)由图乙可知，R受到的压力越大，R的阻值越小，根据串联电路电阻规律可知电路中的总电阻越小，根据欧姆定律可知电路中的电流越大，根据U=IR可知，定值电阻R0两端的电压越大，即电压表的示数越大，所以当电压表的最大示数为3V，即R0两端的最大电压为3V，
则此时通过R0的最大电流为：
I大=U0大R0=3V5Ω=0.6A；
根据串联电路的特点可知，通过压敏电阻R的电流I ′ ′=I大=0.6A，压敏电阻R两端的电压UR=U−U0大=6V−3V=3V；
根据欧姆定律可知，此时压敏电阻的阻值R′′=URI″=3V0.6A=5Ω，
由图乙可知，此时压敏电阻受到的压力为1200N，即该称重器能称量的最大体重为1200N。
答：(1)闭合开关S，当体重计空载时，电压表的示数为0.6V；
(2)当体重计示数为600N时，R消耗的电功率为1.35W；
(3)此体重计所能测量的最大体重为1200N。
【解析】由图甲可知，定值电阻R0与压敏电阻R串联，电压表测量R0两端的电压；
(1)由图乙可知，当体重计空载时，即压敏电阻受到的压力为0时压敏电阻的阻值，根据串联电路的特点和欧姆定律求出电路中的电流和定值电阻两端的电压；
(2)由图乙可知，当体重计示数为600N时，压敏电阻的阻值，由串联电路电阻的规律和欧姆定律算出电路中的电流，由P=I2R算出R消耗的电功率；
(3)根据电压表量程可知R0两端的最大电压，利用欧姆定律和串联电路的特点求出压敏电阻的阻值，由图乙可知该称重器能称量的最大体重。
本题考查串联电路的特点、欧姆定律的应用以及电功率公式的应用，解题的关键是能从图中获取相关有用信息。
26.【答案】机械能 电能 可再生 压强 5.76×108 19.2
【解析】解：(1)风力发电主要将风能转化为叶片的机械能，再通过发电机将机械能转化为电能；风能可以源源不断从自然界获得，是可再生能源；
(2)由图乙可知，风正面垂直吹向静止叶片时，上面流速慢，压强大，下面流速快，压强小，从而产生压强差，可使风机叶片转动；
(3)由丙图可知风速为12m/s时，发电机的功率为160kW，则电能为W电=Pt=160×103W×3600s=5.76×108J；
由W电=Q放=mq煤可得，燃烧煤的质量：m=W电q煤=5.76×108J3.0×107J/kg=19.2kg。
故答案为：(1)机械能；电能；可再生；(2)压强；(3)5.76×108；19.2。
(1)不同形式的能量可以相互转化，结合能量转化流程可做出判断；能源源不断从自然界获得的能源叫可再生能源；
(2)流体压强与流速的关系：流体流速越大的地方，压强越小；流速越小的地方，压强越大；
(3)由丙图可知风速为12m/s时，发电机的功率为160kW，由W=Pt求输出的电能；再根据W电=Q放=mq煤求需要完全燃烧的煤的质量。
本题通过对风能发电的介绍，考查了能量的转化、能源的分类、流体压强与流速的关系、电能的计算、热值的相关计算等，综合性强。时间/min
0
1
2
3
4
5
6
温度/℃
93
95
97
99
99
99
99
1.下列数据最符合实际的是( )
A. 通过空调的电流为0.5AB. 液晶电视机的功率约为1000W
C. 手机新电池的电压为220VD. 对人体安全的电压为不高于36V
2.电给我们的生活带来了极大的便利，为普及安全用电知识，学校开展了一系列丰富多彩的教育活动。在某次安全用电知识抢答比赛中，下列说法答“对”的是( )
A. 家庭电路的开关，接在零线或火线上都可以
B. 使用试电笔辨别火线时手不能接触笔尾金属体
C. 若空气开关“跳闸”，一定是使用了大功率用电器
D. 使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
3.如图所示是酒精测试仪的原理图。图中R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，则( )
A. 电压表示数不变
B. 电压表示数越大
C. 通过传感器的电流越小
D. 传感器两端的电压越大
4.下列科学家与其重要发现对应正确的是( )
A. 法拉第——电磁感应现象B. 伏特——电流的热效应
C. 安培——通电导体周围存在磁场D. 焦耳——磁场对通电导体的作用
5.电冰箱工作时，液态致冷剂氟利昂经过毛细管进入冷冻室的管子，发生物态变化变为气态使冰箱内温度降低；气态的氯利昂又被压缩机压入冷凝管内，再次发生物态变化变为液态；氟利昂循环流动使冷冻室保持低温，下列说法正确的是( )
A. 氟利昂在冷冻室的管内发生升华，并放热
B. 氟利昂在冷冻室的管内发生汽化，并吸热
C. 氟利昂在冷凝管内发生液化，并吸热
D. 氟利昂在冷凝管内发生凝华，并放热
6.下列有关分子热运动的说法中，正确的是( )
A. 温度为0℃的水，没有内能
B. 扫地时尘土飞扬，说明分子在做无规则运动
C. 固体和液体很难被压缩，说明分子间有引力
D. 糖在热水中比冷水中溶解得快，说明温度越高，分子热运动越剧烈
7.商场中，卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。售货员说：微波炉很省电，用它加热食物花不了多少电费。顾客说：微波炉很费电，他家的微波炉一开就“跳闸”。上述争论中，顾客混淆的两个概念是( )
A. 电压和电流B. 电功率和电流C. 电能和电功率D. 电能和电功
8.2023年5月17日，我国成功发射了第56颗北斗导航卫星。对其进行在轨测试时，地面测试系统与该卫星之间的通讯利用了( )
A. 红外线B. 电磁波C. 超声波D. 次声波
9.如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱(己调至合适阻值)，它们和继电器组成自动控制电路来控制路灯，白天路灯熄灭，夜晚路灯亮起。下列说法不正确的是( )
A. 给路灯供电的电源应接在a、b两端B. 电路工作时，电磁铁上端为N极
C. 电磁继电器相当于工作电路中的开关D. 路灯发光时把电能转化为光能和内能
10.小明家里现正使用一台150瓦的台式电脑和一盏25瓦的照明灯，其他用电器都没工作。当小明将手机充电器的插头插入墙上的插座时，干路上的空气开关瞬间“跳闸”，发生这种现象的原因是( )
A. 手机充电器的电功率太大B. 墙上插座处原来有短路
C. 充电器插头处有短路D. 家里用电器的总功率过大
二、多选题：本大题共4小题，共12分。
11.如图所示的电路中，电源两端电压保持不变，两个定值电阻的阻值R1>R2。开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2，相同时间两个电阻消耗的电功分别为W1、W2，两个电阻消耗的电功率分别为P1、P2，下列判断正确的是( )
A. U1>U2B. P1
12.下列日常现象与物态变化的对应关系正确的是( )
A. 用热风干手器将湿手吹干——汽化
B. 寒冷的冬天室外滴水成冰——凝华
C. 放在衣柜里除虫用的樟脑丸时间久了变小——升华
D. 夏天，打开冰箱门，冰箱门附近出现“白气”——液化
13.下列与磁现象有关的实验中，说法正确的是( )
A. 甲图中磁铁通过磁场对回形针产生磁力B. 乙图说明电流周围有磁场
C. 丙图说明电磁铁磁性强弱与线圈匝数有关D. 丁图是电磁感应原理的应用
14.我国在能源、信息与材料等领域已取得了辉煌成就，下列说法正确的是( )
A. 目前的核电站是利用原子核裂变发电的
B. 风能、水能、太阳能、核能都是可再生能源
C. 光纤通信是利用激光在光导纤维中多次反射传输信息的
D. 用超导材料制造输电线，可以大大降低输电线的电能损耗
三、填空题：本大题共5小题，共15分。
15.我国北方地区大多装有暖气，一般采用热水循环的方式取暖；汽车发动机工作时产生大量的热量，也用水来冷却，这是因为水的______，在降低或升高相同的______(选填“温度”或“热量”)时，质量相同的水放出或吸收的热量______。
16.2023年2月，土耳其发生强烈地震，中国救援队携带照明无人机前往救援。无人机在飞行过程中，电动机将______能转化为______能。无人机悬停并提供照明时，电池可释放电能0.45kW⋅h，动力和照明系统的电功率分别为200W和100W，此状态下无人机至多持续工作______ h就需要更换电池。
17.生活中，炸食物用油，煮食物用水，是因为油和水的______不同，可以对不同烹饪手段提供各自所需要的温度，这一过程主要是通过______的方式增大食物的内能；小明发现家中正在煮饭的高压锅限压阀被气流顶起跳动，这一现象与热机的工作循环中______冲程原理相同，将内能转化为机械能。
18.科技发明小组的同学设计了由杠杆和电磁铁组合系统来升降高温密封罩的装置，如图所示。电磁铁的工作原理是电流的______效应，该现象最早由丹麦物理学家______发现的。若装置提不起来密封罩，则应将滑动变阻器滑片向______(选填“左”或“右”)滑动。
19.一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。电池板在太阳光的照射下，将光能转化为______能，驱动电风扇工作。电风扇工作时的电压为1.5V，电流为30mA，电风扇的功率是______ W，若电风扇正常工作了半个小时，电流做功为______焦。
四、作图题：本大题共1小题，共3分。
20.如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、孔的连接方式。
五、实验探究题：本大题共3小题，共22分。
21.用图甲所示电路测量电阻Rx的阻值，电源电压为3V。
(1)图甲中有一条导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，补画一条线将电路连接正确。
(2)电路检查无误后闭合开关，发现电流表有示数，电压表无示数，可能是电阻Rx______(选填“短路”或“断路”)。
(3)第2次实验时电压表的示数如图乙所示，第3次实验要使电阻两端电压为2.5V，应将滑动变阻器的滑片向______(选填“左”或“右”)端移动，使电压表示数为2.5V，再记录电流表的示数。
(4)实验时应多测几组数据，求电阻的平均值，目的是______；实验中滑动变阻器的主要作用：一是保护电路，二是______。
22.如图为探究产生感应电流条件的实验：
(1)实验中通过观察______来判断电路中是否有感应电流；若磁铁不动，闭合开关，导体 AB沿______(选填“上下”或“左右”)方向运动时，灵敏电流表指针会发生偏转。
(2)多次实验得出结论：______电路的一部分导体，在磁场中做______运动时，导体中就会产生感应电流；若要改变感应电流的方向，可以改变______或改变______。
(3)旱冰鞋的轮子滑动时会发光，原理是滑动时金属线圈做切割磁感线运动产生感应电流使二极管发光，下列选项中与轮子发光原理相同的是______。
A.动圈式话筒
B.电磁继电器
C.奥斯特实验
(4)小明完成上述实验后，还想探究磁场对通电导体的作用，他只需将电流表换成______即可。
23.如图所示，为小红同学探究水的沸腾实验装置，实验过程中温度随时间变化的关系如下表。
(1)组装实验器材时，应按照______(选填“由上到下”或“由下到上”)的顺序组装；加热过程中，温度计示数如图丙，读数为______ ℃；
(2)当水温升高到93℃时开始计时，每隔1min记录一次温度填入下表，由数据可知烧杯中水的沸点是______ ℃，出现此现象的原因是______；由表中数据得出水沸腾时的特点是：吸收热量，温度______。
(3)实验中，小红拍摄了如图丁a，b两幅图片，图______是沸腾时的情景；爱思考的小明又设计了图乙所示装置，用烧杯中的水为试管中的水加热，试管中的水______(选填“能”或“不能”)沸腾。
(4)小红在实验中发现加热过程时间很长，为了节省实验时间，请给小红同学提个合理的建议：______。
六、计算题：本大题共2小题，共22分。
24.如图所示为某电热饮水机电路原理图，通过开关S闭合与断开来实现加热和保温功能的转换。已知电阻R1=55Ω；R2=429Ω，水箱装满水时水的质量为2kg，水的初始温度为20℃，饮水机加热效率为70%，小明将饮水机接入家庭电路，闭合开关S，将水加热至沸腾(一标准大气压下)，c水=4.2×103J/(kg⋅℃)。求：
(1)加热功率和保温功率；
(2)水箱中的水从20℃加热至沸腾所吸收的热量；
(3)水箱中的水从20℃加热至沸腾所需要的时间。(结果保留一位小数)
25.体重超标已成为影响青少年身心健康的重要公共卫生问题，为促进青少年健康成长，科技创新小组设计了一台由电压表改装而成的简易体重计来动态监测学生的体重情况，其电路如图甲所示。已知电源电压U=6V恒定不变，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电压表量程为0∼3V，踏板重力不计，求：
(1)闭合开关S，当体重计空载时，电压表的示数为多少；
(2)当体重计示数为600N时，R消耗的电功率为多少；
(3)此体重计所能测量的最大体重为多少。
七、综合题：本大题共1小题，共6分。
26.阅读短文回答问题
风力发电
风能是一种清洁的可再生能源，利用风力发电将助力我国实现碳中和目标。风力发电机组主要由叶片、齿轮箱、发电机等组成，其简化结构如图甲所示。叶片横截面的设计原理如图乙所示，一面较平，另一面较弯曲。叶片在风的作用下旋转，经过齿轮箱增速后，发电机转子高速旋转发电。某风力发电机组利用齿轮箱可实现叶片转1圈，发电机转子转20圈。风力发电机组输出功率P与风速v的关系如图丙所示。
(1)如图丁所示，完成下列风力发电的主要能量转化流程图：①______，②______；风能是______(选填“可再生”或“不可再生”)能源。
(2)风机叶片形状像飞机的机翼，若叶片位置和风向如图乙所示，由于叶片两面形状不同导致叶片两面空气流速不同，从而产生______差，可使风机叶片转动。
(3)如图丙所示，当风速为12m/s时，风力发电机组工作1h输出的电能为______ J，相当于______ kg的煤完全燃烧放出的热量。(q煤=3.0×107J/kg)
答案和解析
1.【答案】D
【解析】解：A、空调的功率一般为1100W，空调的电流一般为5A，故A不符合题意；
B、液晶电视机的功率约为100W，故B不符合实际；
C、手机新电池的电压大约为3.7V，故C不符合实际；
D、对人体安全的电压不高于36V，故D正确。
故选：D。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
本题考查了对电流、电压、电功率的估测，注重理论与实际差异的应变能力的培养，体现新课程的基本理念。
2.【答案】D
【解析】解：A.家庭电路中，开关应该连接在用电器和火线之间，故A不符合题意；
B.使用试电笔时，手触碰笔尖金属体，人体会发生触电，所以不能触碰笔尖金属体，故B不符合题意；
C.家庭电路中空气开关“跳闸”，可能是用电器的总功率过大，也可能是电路中发生了短路，故C不符合题意；
D.使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连，避免由于用电器漏电而发生的触电事故，故D符合题意。
故选：D。
(1)家庭电路中，开关应该连接在用电器和火线之间；
(2)使用试电笔辨别火线时，一定要用手接触笔尾金属体，否则容易造成误判，认为带电体不带电是十分危险的，使用试电笔时，手不能接触笔尖金属体，这样会发生触电事故；
(3)家庭电路中电流过大的原因：短路或用电器总功率过大；
(4)使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连，避免由于用电器漏电而发生的触电事故。
此题考查学生对安全用电的理解，熟知安全用电知识是关键，属于基础知识。
3.【答案】B
【解析】解：由电路图可知，电阻R1、R2串联，电压表测量R1两端的电压。酒精气体浓度越大，酒精气体传感器R2的电阻越小，由欧姆定律可知电路中的电流越大，即通过传感器的电流越大；
根据U=IR可知R1两端的电压越大，即电压表示数越大，根据串联电路的电压规律可知传感器两端的电压越小。
综上可知，B正确，ACD错误。
故选：B。
由电路图可知，电阻R1、R2串联，电压表测量R1两端的电压，酒精气体浓度越大，酒精气体传感器R2的电阻越小，根据欧姆定律可知电路中的电流变化，即通过传感器的电流变化；根据U=IR可知R1两端的电压的变化，根据串联电路的电压规律可知传感器两端的电压变化。
本题考查欧姆定律的应用和串联电路电流、电压的规律，关键是知道两电阻的连接方式，这是本题的重点。
4.【答案】A
【解析】解：A.法拉第发现了磁生电，即电磁感应现象，故A正确；
BD.英国物理学焦耳发现了电流的热效应，定量得出了电能和内能之间的转换关系，故BD错误；
C.安培做了大量实验，研究了磁场方向与电流方向之间的关系，总结了安培定则，故C错误。
故选：A。
结合常见物理学家的贡献解答即可。
此题考查了物理学史的认识，属于基础知识。
5.【答案】B
【解析】解：AB、电冰箱工作时冷凝器里的液态氟利昂，经过一段很细的毛细管进入冰箱内冷冻室的管子里，在这里迅速汽化，从冰箱的内部吸收热量，使冰箱内部的温度降低，故A错误，B正确；
CD、在冷凝器内，电动压缩机使氟利昂蒸气压缩而液化，将热量放出，故CD错误。
故选：B。
冰箱是利用氟利昂一类的物质，容易汽化和液化，汽化要吸热而液化要放热，从而将冰箱内部的热搬运到冰箱的外部，起到制冷的目的。
本题是根据我们所学的物态变化知识来分析冰箱制冷的原理，是对基础知识的考查。
6.【答案】D
【解析】解：A.任何物体在任何温度下都具有内能，温度为0℃的水同样有内能，故A错误；
B.扫地时尘土飞扬，说明尘土的位置发生了变化，做了机械运动，不能说明分子在做无规则运动，故B错误；
C.固体和液体很难被压缩，说明分子间有斥力，故C错误；
D.糖在热水中比冷水中溶解得快，说明温度越高，分子热运动越剧烈，故D正确。
故选：D。
(1)任何物体在任何温度下都具有内能。
(2)物体位置随时间的变化叫做机械运动；
(3)分子间存在着相互作用的引力和斥力；
(4)一切物质的分子都在不停地做无规则的运动．分子做无规则运动的快慢与温度有关，温度越高，热运动越剧烈。
此题考查了机械运动的概念、分子间的作用力、内能的认识、分子的热运动，属基础题目。
7.【答案】C
【解析】解：
售货员认为微波炉很省电，是说微波炉的电功率大，但加热食物用时很短，消耗的电能并不多，所以“微波炉很省电，用它加热食品花不了多少电费”，即售货员是从电能角度说的；
顾客是从电功率角度考虑的，因为微波炉属于大功率用电器，工作时电路中电流很大，会跳闸，相同时间内消耗的电能多，所以认为很“费电”。
故选：C。
根据公式W=Pt可以解释售货员所说的微波炉很省电；根据I=PU可以解释顾客说的微波炉功率大，微波炉一开就跳闸。
本题通过实际生活中的一个场景来考查学生对电能和电功率的理解情况，是一道理论与实践相结合的题目。
8.【答案】B
【解析】解：地面测试系统与该卫星之间的通讯利用了电磁波，故B正确，ACD错误。
故选：B。
广播、电视、移动通信、卫星都是用电磁波传递信息的。
本题考查了电磁波的应用，属于基础题。
9.【答案】B
【解析】解：A、晚上时的光线暗，光敏电阻的电阻值大，电路中的电流值小，所以静触点与a接通，所以要达到晚上灯亮，白天灯灭，则路灯供电的电源应接在a、b之间，故A正确；
B、根据图示可知，电流从电磁铁的上端流入，根据安培定则可知，电磁铁的上端为S极，故B错误；
C、电磁继电器的主要构成是电磁铁，通过电磁铁磁性强弱变化，把衔铁吸下或释放，实现工作电路的通断，可以实现低电压、弱电流控制高电压、强电流，它的作用相当于工作电路中的开关，故C正确；
D、路灯工作时电能转化为光能、内能，故D正确。
故选：B。
(1)分析电磁铁的电路，判定利用照明电源为路灯供电的接入点；
(2)根据安培定则判定电磁铁上端的磁性；
(3)电磁继电器的作用相当于工作电路中的开关；
(4)路灯工作时电能转化为光能、内能。
解决本题的关键电磁继电器的工作原理、光敏电阻的特点，能够根据它们的特点解释它们在实际运用过程中的原理。
10.【答案】C
【解析】解：当小明将一个手机充电器插头插进墙壁上的插座时，干路中的空气开关瞬间“跳闸”，这说明电路中的电流过大；由于充电器的功率很小，所以引起开关跳闸的原因不可能是用电器的总功率过大，而是由于短路引起，所以故障是充电器插头处短路，
如果墙上插座处原来有短路，其他用电器原来就不能正常工作。
故选：C。
家庭电路中电流过大的原因有两个：短路和总功率过大。
本题考查对家庭电路故障(短路)的分析判断能力，空气开关跳闸的原因有两个：总功率过大和发生短路。
11.【答案】BC
【解析】解：A、闭合开关S，该电路为并联电路，并联电路中各个支路两端电压与电源电压相等，可知U1=U2，故A错误；
B、由I=UR可知，当导体两端的电压一定，导体的电阻越大，通过导体的电流越小，由于R1>R2，所以I1
闭合开关S，该电路为并联电路，并联电路中各个支路两端电压与电源电压相等；
由I=UR可知I1、I2大小关系；
根据P=UI可知P1、P2大小关系；
根据W=Pt可知相同时间两个电阻消耗的电功大小。
本题考查电功率和电能的计算，是一道综合题。
12.【答案】ACD
【解析】解：A、用热风干手器将手吹干，手上的水分变成了水蒸气，属于汽化现象，故A正确；
B、寒冷的冬天室外滴水成冰属于凝固现象，故B错误；
C、放在衣柜的樟脑丸变小了，由固态直接变成了气态，属于升华现象，故C正确；
D、夏天，打开冰箱门，冰箱门附近出现“白气”是空气中温度较高的水蒸气遇冷液化形成的，属于液化现象，故D正确；
故选：ACD。
物质由固态变为液态叫熔化，由液态变为固态叫凝固；由液态变为气态叫汽化，由气态变为液态叫液化；由固态直接变为气态叫升华，由气态直接变为固态叫凝华。
本题考查了物态变化的相关知识，较为基础。
13.【答案】ABC
【解析】解：A.磁体的周围存在磁场，磁场的性质是对放入其中的磁体有力的作用，甲图中磁铁通过磁场对回形针施加力，故A正确；
B.图中是奥斯特实验，说明电流的周围存在磁场，故B正确；
C.两电磁铁串联，通过的电流相同，而线圈匝数不同，吸起大头针的数目不同(即两电磁铁的磁性强弱不同)，说明电磁铁磁性强弱与线圈匝数有关，故C正确；
D.图中是磁场对通电导体有力的作用，使得线圈转动，是电动机的原理，故D错误。
故选：ABC。
(1)磁体的周围存在磁场，磁场的性质是对放入其中的磁体有力的作用；
(2)奥斯特实验说明电流的周围存在磁场；
(3)影响电磁铁磁性强弱的因素：电流大小、线圈匝数的多少；
(4)磁场对通电导体有力的作用。
本题考查磁场、电流的磁效应、影响电磁铁磁性强弱的因素、电动机的原理，是电磁部分的综合题。
14.【答案】ACD
【解析】解：A、目前的核电站是利用原子核裂变发电的，故A正确；
B、风能、水能、太阳能属于可再生能源，核能属于不可再生能源，故B错误；
C、光纤通信是利用激光在光导纤维中多次反射传输信息的，故C正确；
D、用超导材料制造输电线，可以大大降低输电线的电能损耗，故D正确。
故选：ACD。
(1)目前核电站是利用核裂变释放的核能来工作的。
(2)能源从是否可再生角度划分：
可再生能源：可以从自然界中源源不断地得到的能源。例：水能、风能、太阳能、生物质能、潮汐能。
不可再生能源：不可能在短期内从自然界得到补充的能源。例：化石能源(煤炭、石油、天然气)、核能。
(3)光纤通信是利用激光在光导纤维中多次反射传输信息的。
(4)超导体的电阻为零，用来制作输电线可以大大减小输电过程中的电能损失。
本题考查的是能源的分类、光纤通信的基本原理和超导体的特点及应用；知道核电站的基本原理。
15.【答案】比热容大 温度 多
【解析】解：汽车发动机用水作冷却剂是利用水的比热容大，与质量相同的其他物质相比，升高相同的温度，水吸收热量较多。
故答案为：比热容大；温度；多。
因为水的比热容大，和同样质量的其它物质相比，升高或降低相同的温度，水吸收或放出的热量多。
本题主要考查了水的比热容大的特点在生活中的应用，属于基础题目。
16.【答案】电 机械 1.5
【解析】解：无人机在飞行过程中，电动机对外做功，将电能转化为机械能；
P总=P动+P照=200W+100W=300W=0.3kW；
由公式P=Wt得：t=WP=0.45kW⋅h0.3kW=1.5h。
故答案为：电；机械；1.5。
电流做功的过程是电能转化为其它形式的能的过程；根据公式P=Wt计算时间。
本题考查了能量的转化和电功率计算公式的应用，属于基础题。
17.【答案】沸点 热传递 做功
【解析】解：油的沸点比水的沸点要高，所以炸麻花要用油才能炸得金黄，而煮水饺只需要用水，所以可以对不同烹饪手段提供各自所需的温度；油吸收热量，这是通过热传递改变内能的；
正在煮饭的高压锅限压阀被气流顶起，是由于锅内气体对限压阀做功的结果，在这一过程中，内能转化为机械能；热机的工作循环中，做功冲程也是燃气对活塞做功，将内能转化为机械能，所以这一现象与热机的工作循环中的做功冲程原理相同。
故答案为：沸点；热传递；做功。
对液体进行加热，当温度升高到液体的沸点后，温度就不会再升高；
改变物体内能的方法：做功和热传递；
做功可以改变物体的内能，对物体做功，机械能转化为内能；物体对外做功，将内能转化为机械能。
本题考查了改变内能的方法和内燃机的工作过程，属于基础题。
18.【答案】磁 奥斯特 左
【解析】解：奥斯特最早发现了电流的磁效应，即通电导线周围存在磁场，人们利用此原理制成了电磁铁；
如图所示，若杠杆提不起密封罩，说明电磁铁的磁性不够强，则需要增强电磁铁的磁性，根据电磁铁磁性强弱的影响因素可知，需要增大电路中的电流，由欧姆定律可知应减小变阻器接入电路的阻值，所以应将滑动变阻器滑片向左滑动。
故答案为：磁；奥斯特；左。
(1)电磁铁是利用电流的磁效应工作的，奥斯特最早发现了电流的磁效应，即通电导线周围存在磁场；
(2)在线圈匝数不变的情况下，通过电磁铁线圈的电流越大，电磁铁的磁性越强。
本题考查了电流的磁效应、电流大小对电磁铁磁性强弱的影响，属于基础题。
19.【答案】电 0.04581
【解析】解：电池板在太阳光的照射下可以将将光能转化为电能；
电风扇的功率P=UI=1.5V×0.03A=0.045W，若电风扇正常工作了半个小时，电流做功W=Pt=0.045W×0.5×3600s=81J；
故答案为：电；0.045；81。
解决此题要知道太阳能电池板就可以将将光能转化为电能，根据P=UI得出电功率，根据W=Pt得出电流做功。
本题主要考查学生对太阳能电池的了解和掌握，属于基础题目，但易出错。
20.【答案】解：由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；
三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，两孔插座的接法：左孔接零线，右孔接火线，如图所示：
【解析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。
根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
21.【答案】短路 左 减小误差 改变电阻两端的电压
【解析】解：(1)原电路图中，电流表和电阻Rx并联，电压表串联在电路中是错误的，在测电阻Rx的阻值实验中，电阻Rx、滑动变阻器和电流表串联，电压表并联在电路中，如下图所示：
；
(2)电路检查无误后闭合开关，发现电流表有示数，说明电路是通路，电压表无示数，说明电压表并联的电路短路，即可能是电阻Rx短路；
(3)第2次实验时电压表的示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2V，第3次实验要使电阻两端电压为2.5V，故应增大电阻两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑动变阻器的滑片向左端移动，使电压表示数为2.5V，再记录电流表的示数；
(4)为了减小误差，应多次测量取平均值，故滑动变阻器主要作用一是保护电路，二是改变电阻两端的电压。
故答案为：(1)见解答图；(2)短路；(3)左；(4)减小误差；改变电阻两端的电压。
(1)根据电压表和电流表的使用方法分析回答；
(2)电路检查无误后闭合开关，发现电流表有示数，说明电路是通路，电压表无示数，说明电压表并联的电路短路；
(3)根据电压表选用量程确定分度值读数，比较电压表示数与2.5V大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；
(4)为了减小误差，应多次测量取平均值，据此分析滑动变阻器的作用。
本题测电阻的阻值实验，考查了电路连接、电路故障、实验操作、滑动变阻器的作用和多次测量的目的等知识。
22.【答案】电流表指针是否偏转 左右 闭合 切割磁感线 导体切割磁感线的方向 磁场方向 A 电源
【解析】解：
(1)实验中，通过观察灵敏电流计指针是否偏转来判断电路中是否有感应电流存在，指针偏转表明电路中有感应电流，否则电路中没有感应电流。闭合开关，若磁体不动，导体AB沿左右方向运动时，导体做切割磁感线运动，电路中有感应电流，电流表指针会发生偏转；
(2)得出实验的结论是：闭合电路的一部分导体在磁场中进行切割磁感线运动，导体中有感应电流产生；若要改变感应电流的方向，可改变导体切割磁感线的方向或改变磁场方向；
(3)旱冰鞋的四个轮子会发光，原理是滑动的时候金属线圈做切割磁感线运动产生感应电流使发光二极管发光，属于电磁感应现象；
A、动圈式话筒利用的是电磁感应原理，与轮子的发光原理相同，故A符合题意；
B、电磁继电器是利用通电螺线管具有磁性，吸引衔铁，使工作电路接通，它的实质是一个开关，故B不符合题意；
C、奥斯特实验，说明通电导体周围存在磁场，故C不符合题意。
故选：A；
(4)探究磁场对通电导体的作用时，电路中要有电源，所以将小量程电流表换成电源，可以探究磁场对通电导体的作用。
故答案为：(1)电流表指针是否偏转；左右；(2)闭合；切割磁感线；导体切割磁感线的方向；磁场方向；(3)A；(4)电源。
(1)在探究感应电流的实验中，是通过灵敏电流表指针的偏转来认定有感应电流产生；
(2)(3)产生感应电流的条件：闭合电路的一部分导体在磁场中切割磁感线运动，就会产生感应电流；电磁感应现象中消耗了机械能，得到了电能，感应电流的方向与磁场方向和导体运动的方向有关；
(4)通电导体在磁场中受力，因此电路中要有电源。
本题考查探究电磁感应现象的实验，关键是将课本知识内容记忆清楚，仔细分析即可。
23.【答案】由下到上 95 99 气压小于1 标准气压 不变 a 不能 减少水的质量
【解析】解：(1)实验时需要让酒精灯的外焰进行加热，故在组装器材时应该从下向上；由图可知温度计的分度值为1℃，此时的温度计的示数是95℃；
(2)水沸腾时，吸收热量，温度不变，根据表格中的数据可知，水的温度最终保持99℃不变，所以沸点为99℃，低于100℃，这是因为此处的气压小于1 标准气压；
(3)水沸腾时，整个容器内的水温都达到沸点，气泡上升过程中，不断有水汽化成水蒸气，进入气泡，气泡不断增大，图a是沸腾时的情形；不能观察到试管中的水沸腾，因为当烧杯中的水沸腾后温度不再升高，试管中的水虽然能达到沸点，但是因没有温差，无法继续吸收热量而无法沸腾；
(4)从记录时间到沸腾时间太长，可能是水的质量太大，可能是水的初温太低，所以为了节省课堂时间可以减少水的质量，或提高水的初温。
故答案为：(1)由下到上；95；(2)99；气压小于1 标准气压；不变；(3)a；不能；(4)减少水的质量。
(1)根据酒精灯火焰的位置按照自下而上的顺序；先看清温度计的分度值，再读数；
(2)液体沸腾时的温度叫沸点，液体在沸腾时吸收热量，温度保持不变；
(3)水沸腾前，气泡上升过程中不断减小；沸腾时，气泡上升过程中不断增大；当烧杯中的水沸腾后温度不再升高，试管中的水虽然能达到沸点，但是因没有温差，无法继续吸收热量而无法沸腾；
(4)减小加热时间的方法：适当减少水量；适当提高水的初温；给烧杯加盖。
水的沸腾实验是初中热学中重要的实验，一般考查水沸腾前后气泡的变化、沸点、沸点和气压的关系、沸腾的条件、沸腾的特点、加热时间比较长的原因、器材、水沸腾的图象、温度计的正确使用和读数等等。
24.【答案】解：(1)开关S断开，两电阻串联，电路的总电阻较大，由P=U2R知功率小，处于保温挡；
当开关S闭合时，电路中只有电阻R1，电路的总电阻较小，由P=U2R知功率大，处于加热挡；
加热功率为：
P加热=U2R1=(220V)255Ω=880W；
保温功率为：
P保温=U2R1+R2=(220V)255Ω+429Ω=100W；
(2)一标准大气压下水的沸点为100℃，
水箱中的水从20℃加热至沸腾所吸收的热量为：
Q吸=c水mΔt=4.2×103J/(kg⋅℃)×2kg×(100℃−20℃)=6.72×105J；
(3)根据η=Q吸W得消耗的电能为：
W=Q吸η=6.72×105J70%=9.6×105J；
由P=Wt可得水箱中的水从20℃加热至沸腾所需要的时间为：
t=WP加热=9.6×105J880W≈1090.9s。
答：(1)加热功率为880W、保温功率为100W；
(2)水箱中的水从20℃加热至沸腾所吸收的热量为6.72×105J；
(3)水箱中的水从20℃加热至沸腾所需要的时间为1090.9s。
【解析】(1)开关S断开，两电阻串联，开关S闭合时，电路中只有电阻R1，根据公式P=U2R可判断饮水机的状态，利用公式P=U2R可求加热功率和保温功率；
(2)利用公式Q吸=cmΔt可求水箱中的水从20℃加热至沸腾所吸收的热量；
(3)根据效率公式求出消耗的电能，由公式P=Wt可求水箱中的水从20℃加热至沸腾所需要的时间。
本题考查电功率公式、电热效率公式以及吸热公式等应用，本题是一道电学与热学的综合应用题，与生活相连，让学生意识到学习物理对我们是有用的。
25.【答案】解：由图甲可知，定值电阻R0与压敏电阻R串联，电压表测量R0两端的电压；
(1)由图乙可知，当体重计空载时，即压敏电阻受到的压力为0时压敏电阻的阻值为R=45Ω，根据串联电路的电阻特点可知，电路的总电阻：
R总=R+R0=45Ω+5Ω=50Ω，
电路中的电流：I=UR总=6V50Ω=0.12A，
定值电阻R0两端的电压为：
U0=IR0=0.12A×5Ω=0.6V，即电压表的示数为0.6V；
(2)由图乙可知，当体重计示数为600N时，压敏电阻的阻值为：R′=15Ω，根据串联电路的电阻特点可知，电路的总电阻：
R总′=R′+R0=15Ω+5Ω=20Ω，
电路中的电流为：I′=UR总′=6V20Ω=0.3A，
R消耗的电功率为：
PR=I′2R′=(0.3A)2×15Ω=1.35W；
(3)由图乙可知，R受到的压力越大，R的阻值越小，根据串联电路电阻规律可知电路中的总电阻越小，根据欧姆定律可知电路中的电流越大，根据U=IR可知，定值电阻R0两端的电压越大，即电压表的示数越大，所以当电压表的最大示数为3V，即R0两端的最大电压为3V，
则此时通过R0的最大电流为：
I大=U0大R0=3V5Ω=0.6A；
根据串联电路的特点可知，通过压敏电阻R的电流I ′ ′=I大=0.6A，压敏电阻R两端的电压UR=U−U0大=6V−3V=3V；
根据欧姆定律可知，此时压敏电阻的阻值R′′=URI″=3V0.6A=5Ω，
由图乙可知，此时压敏电阻受到的压力为1200N，即该称重器能称量的最大体重为1200N。
答：(1)闭合开关S，当体重计空载时，电压表的示数为0.6V；
(2)当体重计示数为600N时，R消耗的电功率为1.35W；
(3)此体重计所能测量的最大体重为1200N。
【解析】由图甲可知，定值电阻R0与压敏电阻R串联，电压表测量R0两端的电压；
(1)由图乙可知，当体重计空载时，即压敏电阻受到的压力为0时压敏电阻的阻值，根据串联电路的特点和欧姆定律求出电路中的电流和定值电阻两端的电压；
(2)由图乙可知，当体重计示数为600N时，压敏电阻的阻值，由串联电路电阻的规律和欧姆定律算出电路中的电流，由P=I2R算出R消耗的电功率；
(3)根据电压表量程可知R0两端的最大电压，利用欧姆定律和串联电路的特点求出压敏电阻的阻值，由图乙可知该称重器能称量的最大体重。
本题考查串联电路的特点、欧姆定律的应用以及电功率公式的应用，解题的关键是能从图中获取相关有用信息。
26.【答案】机械能 电能 可再生 压强 5.76×108 19.2
【解析】解：(1)风力发电主要将风能转化为叶片的机械能，再通过发电机将机械能转化为电能；风能可以源源不断从自然界获得，是可再生能源；
(2)由图乙可知，风正面垂直吹向静止叶片时，上面流速慢，压强大，下面流速快，压强小，从而产生压强差，可使风机叶片转动；
(3)由丙图可知风速为12m/s时，发电机的功率为160kW，则电能为W电=Pt=160×103W×3600s=5.76×108J；
由W电=Q放=mq煤可得，燃烧煤的质量：m=W电q煤=5.76×108J3.0×107J/kg=19.2kg。
故答案为：(1)机械能；电能；可再生；(2)压强；(3)5.76×108；19.2。
(1)不同形式的能量可以相互转化，结合能量转化流程可做出判断；能源源不断从自然界获得的能源叫可再生能源；
(2)流体压强与流速的关系：流体流速越大的地方，压强越小；流速越小的地方，压强越大；
(3)由丙图可知风速为12m/s时，发电机的功率为160kW，由W=Pt求输出的电能；再根据W电=Q放=mq煤求需要完全燃烧的煤的质量。
本题通过对风能发电的介绍，考查了能量的转化、能源的分类、流体压强与流速的关系、电能的计算、热值的相关计算等，综合性强。时间/min
0
1
2
3
4
5
6
温度/℃
93
95
97
99
99
99
99
相关试卷
2023-2024学年天津南开区九年级（上）期末物理试卷（含详细答案解析）： 这是一份2023-2024学年天津南开区九年级（上）期末物理试卷（含详细答案解析），共23页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
山东省烟台市蓬莱区（五四制）2023-2024学年九年级上学期期末考试物理试题： 这是一份山东省烟台市蓬莱区（五四制）2023-2024学年九年级上学期期末考试物理试题，共6页。
2022-2023学年山东省烟台市蓬莱市九年级（上）期末物理试卷（五四学制）（含详细答案解析）： 这是一份2022-2023学年山东省烟台市蓬莱市九年级（上）期末物理试卷（五四学制）（含详细答案解析），共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
