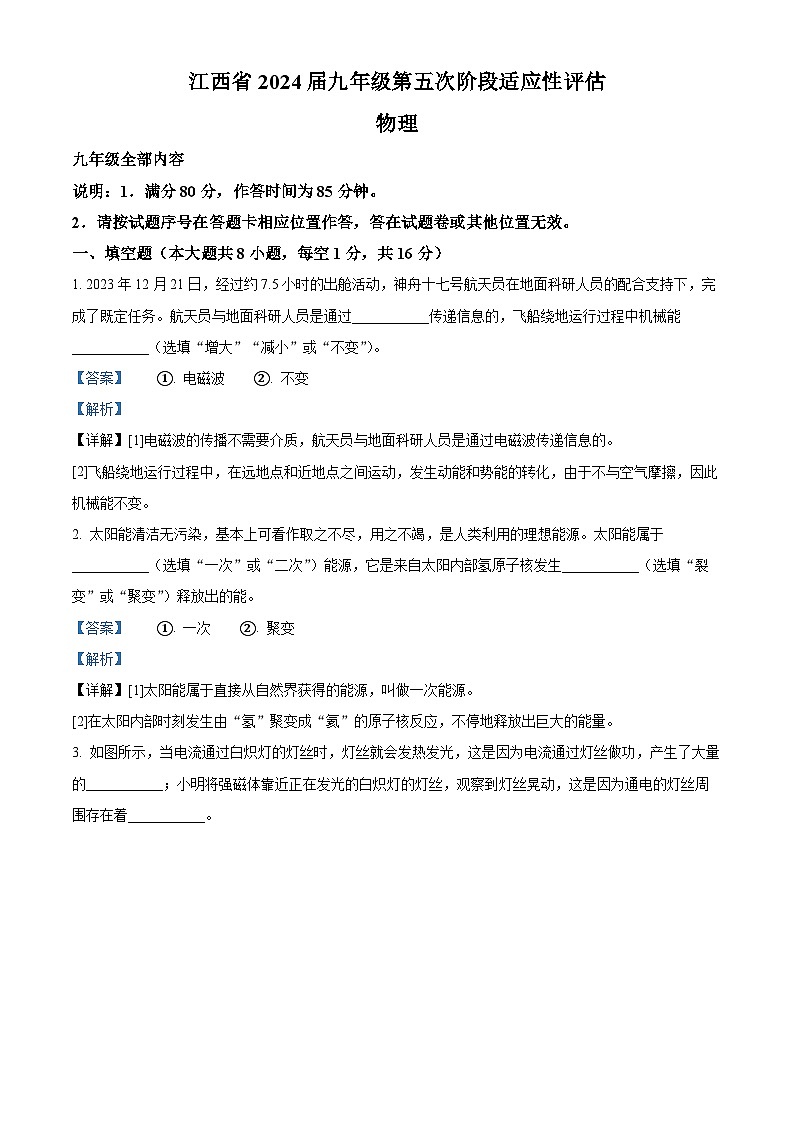

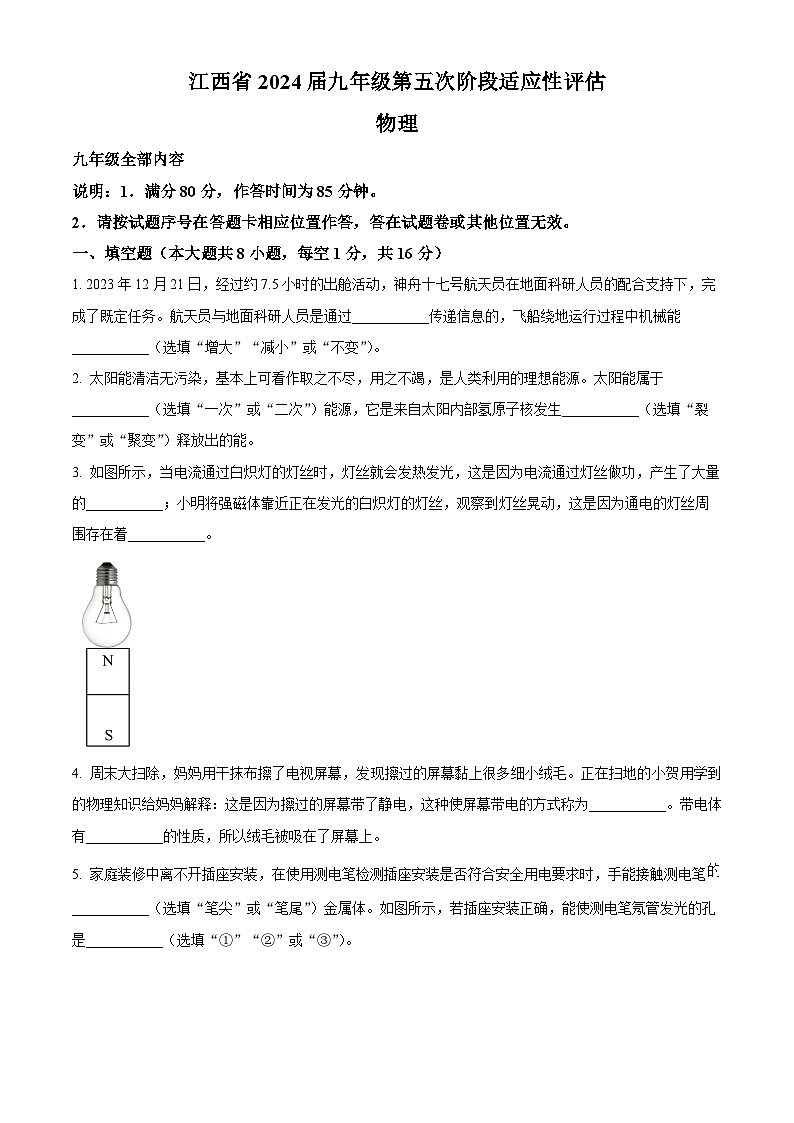

江西省赣州市大余县部分学校联考2023-2024学年九年级下学期3月月考物理试题（原卷版+解析版）

这是一份江西省赣州市大余县部分学校联考2023-2024学年九年级下学期3月月考物理试题（原卷版+解析版），文件包含江西省赣州市大余县部分学校联考2023-2024学年九年级下学期3月月考物理试题原卷版docx、江西省赣州市大余县部分学校联考2023-2024学年九年级下学期3月月考物理试题解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。
九年级全部内容
说明：1．满分80分，作答时间为85分钟。
2．请按试题序号在答题卡相应位置作答，答在试题卷或其他位置无效。
一、填空题（本大题共8小题，每空1分，共16分）
1. 2023年12月21日，经过约7.5小时的出舱活动，神舟十七号航天员在地面科研人员的配合支持下，完成了既定任务。航天员与地面科研人员是通过___________传递信息的，飞船绕地运行过程中机械能___________（选填“增大”“减小”或“不变”）。
【答案】 ①. 电磁波 ②. 不变
【解析】
【详解】[1]电磁波的传播不需要介质，航天员与地面科研人员是通过电磁波传递信息的。
[2]飞船绕地运行过程中，在远地点和近地点之间运动，发生动能和势能的转化，由于不与空气摩擦，因此机械能不变。
2. 太阳能清洁无污染，基本上可看作取之不尽，用之不竭，是人类利用的理想能源。太阳能属于___________（选填“一次”或“二次”）能源，它是来自太阳内部氢原子核发生___________（选填“裂变”或“聚变”）释放出的能。
【答案】 ①. 一次 ②. 聚变
【解析】
【详解】[1]太阳能属于直接从自然界获得的能源，叫做一次能源。
[2]在太阳内部时刻发生由“氢”聚变成“氦”的原子核反应，不停地释放出巨大的能量。

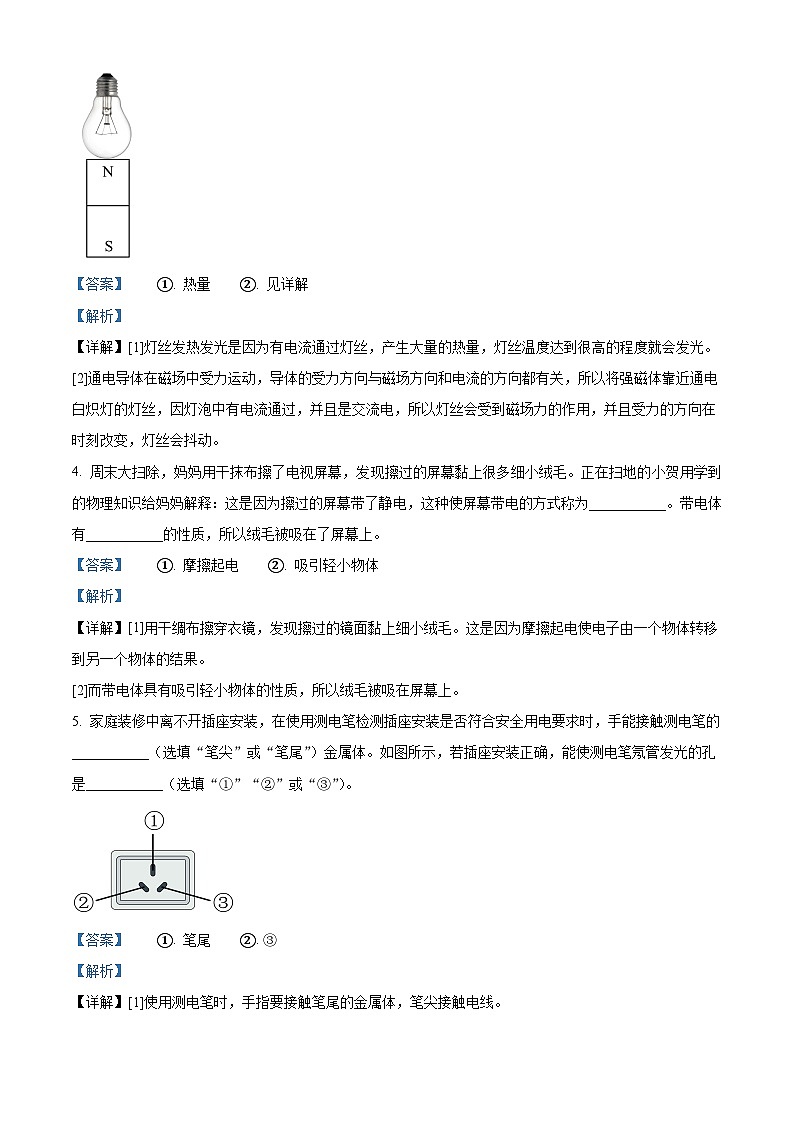

3. 如图所示，当电流通过白炽灯的灯丝时，灯丝就会发热发光，这是因为电流通过灯丝做功，产生了大量的___________；小明将强磁体靠近正在发光的白炽灯的灯丝，观察到灯丝晃动，这是因为通电的灯丝周围存在着___________。
【答案】 ①. 热量 ②. 见详解
【解析】
【详解】[1]灯丝发热发光是因为有电流通过灯丝，产生大量的热量，灯丝温度达到很高的程度就会发光。
[2]通电导体在磁场中受力运动，导体的受力方向与磁场方向和电流的方向都有关，所以将强磁体靠近通电白炽灯的灯丝，因灯泡中有电流通过，并且是交流电，所以灯丝会受到磁场力的作用，并且受力的方向在时刻改变，灯丝会抖动。
4. 周末大扫除，妈妈用干抹布擦了电视屏幕，发现擦过的屏幕黏上很多细小绒毛。正在扫地的小贺用学到的物理知识给妈妈解释：这是因为擦过的屏幕带了静电，这种使屏幕带电的方式称为___________。带电体有___________的性质，所以绒毛被吸在了屏幕上。
【答案】 ①. 摩擦起电 ②. 吸引轻小物体
【解析】
【详解】[1]用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛。这是因为摩擦起电使电子由一个物体转移到另一个物体的结果。
[2]而带电体具有吸引轻小物体的性质，所以绒毛被吸在屏幕上。
5. 家庭装修中离不开插座安装，在使用测电笔检测插座安装是否符合安全用电要求时，手能接触测电笔的___________（选填“笔尖”或“笔尾”）金属体。如图所示，若插座安装正确，能使测电笔氖管发光的孔是___________（选填“①”“②”或“③”）。
【答案】 ①. 笔尾 ②. ③
【解析】
【详解】[1]使用测电笔时，手指要接触笔尾的金属体，笔尖接触电线。
[2]因为③孔是三孔插座与火线连通的插孔，所以与试电笔相连会使氖管发光。

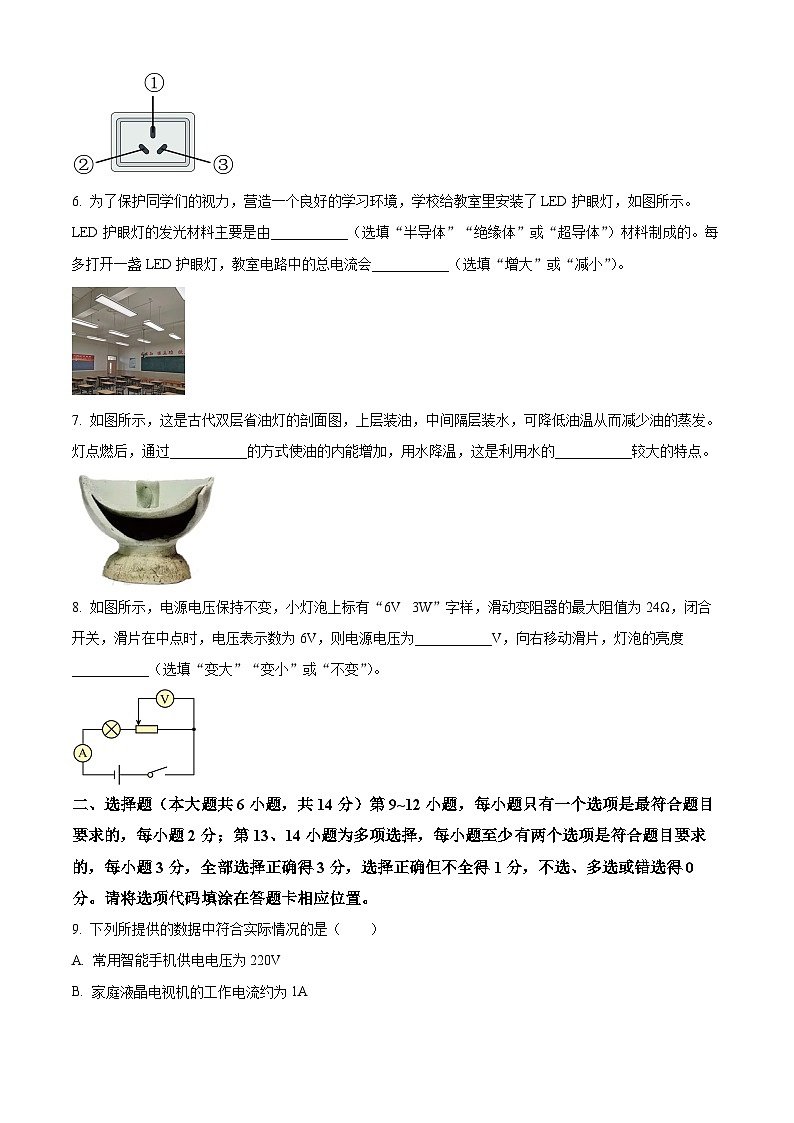

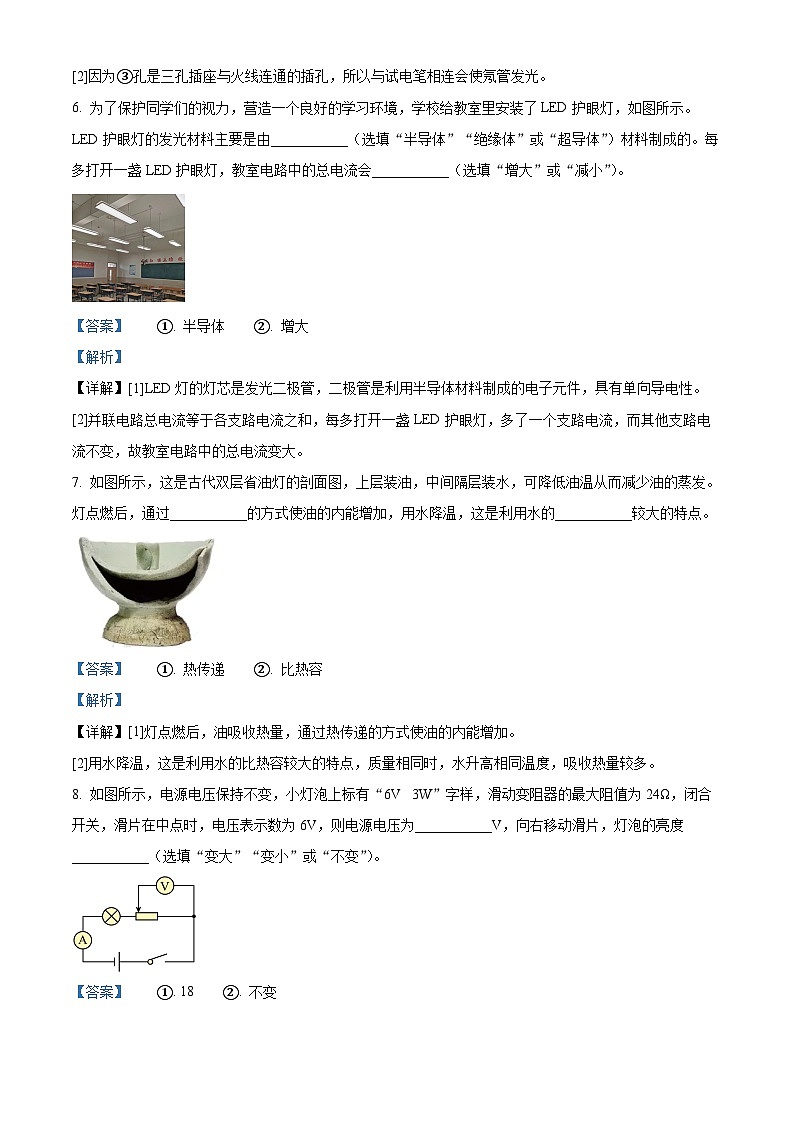

6. 为了保护同学们的视力，营造一个良好的学习环境，学校给教室里安装了LED护眼灯，如图所示。LED护眼灯的发光材料主要是由___________（选填“半导体”“绝缘体”或“超导体”）材料制成的。每多打开一盏LED护眼灯，教室电路中的总电流会___________（选填“增大”或“减小”）。
【答案】 ①. 半导体 ②. 增大
【解析】
【详解】[1]LED灯的灯芯是发光二极管，二极管是利用半导体材料制成的电子元件，具有单向导电性。
[2]并联电路总电流等于各支路电流之和，每多打开一盏LED护眼灯，多了一个支路电流，而其他支路电流不变，故教室电路中的总电流变大。
7. 如图所示，这是古代双层省油灯的剖面图，上层装油，中间隔层装水，可降低油温从而减少油的蒸发。灯点燃后，通过___________的方式使油的内能增加，用水降温，这是利用水的___________较大的特点。
【答案】 ①. 热传递 ②. 比热容
【解析】
【详解】[1]灯点燃后，油吸收热量，通过热传递的方式使油的内能增加。
[2]用水降温，这是利用水的比热容较大的特点，质量相同时，水升高相同温度，吸收热量较多。
8. 如图所示，电源电压保持不变，小灯泡上标有“6V 3W”字样，滑动变阻器的最大阻值为24Ω，闭合开关，滑片在中点时，电压表示数为6V，则电源电压为___________V，向右移动滑片，灯泡的亮度___________（选填“变大”“变小”或“不变”）。
【答案】 ①. 18 ②. 不变
【解析】
【详解】[1]如图所示，灯与定值电阻串联，电压表并联在滑片上，测滑片与右端之间的电阻两端的电压，闭合开关，滑片在中点时，电压表示数为6V，则电路中的电流为
由于灯泡正常工作的电流为
则灯此时正常工作，则电源电压为
[2]由于滑片并联电压表，滑动时不影响电路情况，所以向右移动滑片，灯泡的亮度不变。
二、选择题（本大题共6小题，共14分）第9~12小题，每小题只有一个选项是最符合题目要求的，每小题2分；第13、14小题为多项选择，每小题至少有两个选项是符合题目要求的，每小题3分，全部选择正确得3分，选择正确但不全得1分，不选、多选或错选得0分。请将选项代码填涂在答题卡相应位置。
9. 下列所提供的数据中符合实际情况的是（ ）
A. 常用智能手机供电电压为220V
B. 家庭液晶电视机的工作电流约为1A
C. 中考跳绳合格考生的跳绳功率约1500W
D. 将0.5N重的书举高2m，人做的功一定是1J
【答案】B
【解析】
【详解】A．常用智能手机供电电压为3.7V，故A不符合题意；
B．一般情况下，家庭液晶电视机的工作电流约为1A，故B符合题意；
C．中学生在中考中跳绳是克服体重做功，体重G=500N，跳的高度为
h= l0cm=0. lm
时间
t= lmin=60s
跳的个数为n =120，则他的功率
故C不符合题意；
D．将0.5N重的书举高2m，人做的功一定是1J，因为克服重力做功，还要克服摩擦做功，故D不符合题意。
故选B。

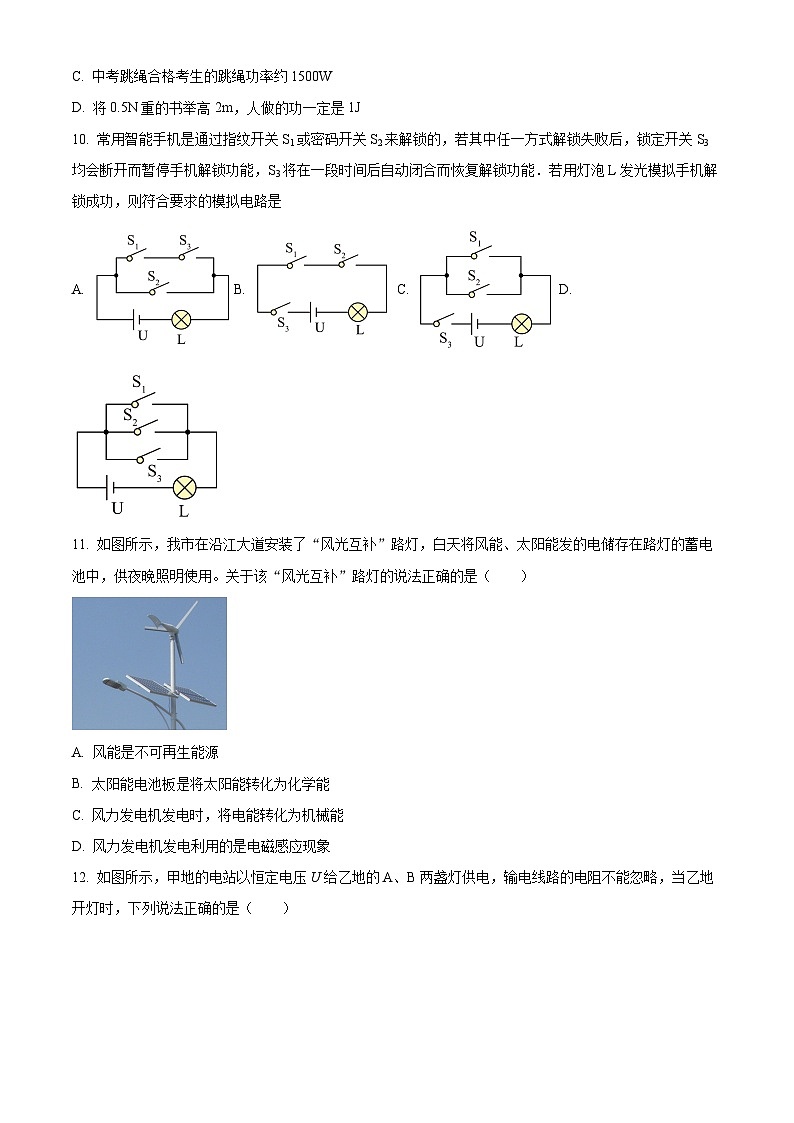

10. 常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A. B. C. D.
【答案】C
【解析】
【详解】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．故C项符合题意；
11. 如图所示，我市在沿江大道安装了“风光互补”路灯，白天将风能、太阳能发的电储存在路灯的蓄电池中，供夜晚照明使用。关于该“风光互补”路灯的说法正确的是（ ）
A. 风能不可再生能源
B. 太阳能电池板是将太阳能转化为化学能
C. 风力发电机发电时，将电能转化为机械能
D. 风力发电机发电利用的是电磁感应现象
【答案】D
【解析】
【详解】A．风能在自然界中可以不断再生，永续利用，是可再生能源，故A错误；
B．从能量转化角度分析，太阳能电池板是将太阳能转化为电能的装置，故B错误；
C．风力发电机发电时，将机械能转化为电能，故C错误；
D．风力发电机是通过风能带动发电机中线圈做切害磁感线运动，从而产生感应电流，故利用电磁感应原理。故D正确。
故选D。
12. 如图所示，甲地的电站以恒定电压U给乙地的A、B两盏灯供电，输电线路的电阻不能忽略，当乙地开灯时，下列说法正确的是（ ）
A. 同时工作的灯泡数量越多，输电线的发热功率越大
B. 同时工作的灯泡数量越多，灯丝两端的电压会越高
C. 开关都闭合，当A灯短路时，会烧坏保险丝和B灯
D. 为节约成本，入户处的保险丝也可以用铜丝来代替
【答案】A
【解析】
【详解】A．同时工作的灯泡数量越多，则并联部分的电阻越小，电路的总电阻越小，干路中的电流变大，根据可知，输电线的发热功率变大，故A正确；
B．家庭电路中的灯泡是并联的，同时工作的灯泡数量越多，则并联部分的电阻越小，输电线路的电阻不能忽略，根据串联电路的分压规律可知，并联部分分担的电压变小，即灯丝两端的电压变小，故B错误；
C．开关都闭合，当A灯短路时，灯B会被短路，没有电流经过灯B，灯B不会烧坏，由于干路中的电流过大，会烧坏保险丝，故C错误；
D．保险丝常常用铅锑合金制成的，是因为该材料电阻率大、熔点较低，不能用电阻率小、熔点高铜丝代替，故D错误。
故选A。
13. 在晴朗的夏日，根据如图所示地形特征，以下说法正确的是（ ）
A A地昼夜温差大于B地
B. B地昼夜温差大于A地
C. 白天近地（海）面的风向为由A吹向B
D. 夜晚近地（海）面的风向为由A吹向B
【答案】BC
【解析】
【详解】AB．由图可知，A处为海洋，B处为陆地，由于水的比热容较大，相同质量的水和土壤、砂石比较，吸收或放出相同的热量，水的温度升高或降低的少，因此，A地昼夜温差小，B地昼夜温差大，故A错误，B正确；
C．白天同样受太阳的照射，海面升温慢，陆地升温快，陆续上方空气受热上升，海面上的空气来补充，所以白天近地（海）面的风向为由A吹向B，故C正确；
D．夜晚降温时，海面降温慢，陆地降温快，则海面上方空气温度高而上升，陆地上的空气来补充，所以夜晚近地（海）面的风向为由B吹向A，故D错误。
故选BC。
14. 在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，各电表的示数均不为零。移动滑动变阻器的滑片P，电压表与示数的比值逐渐变大，则（ ）
A. 滑片P向左移动
B. 电流表A示数不变
C. 电压表示数与电流表A示数的乘积变大
D. 电压表示数与电压表示数的差值变小
【答案】AD
【解析】
【详解】AB．由于电源电压不变，所以移动滑片时，电压表V2的示数保持不变，电压表V1与V2示数的比值逐渐变大，表明电压表V1的示数变大，根据可知，电路中的电流增大，即A的示数变大，所以滑动变阻器接入电路的电阻是变小的，即滑片向左移动，故A符合题意，B不符合题意；
C．由欧姆定律可知，电压表V1示数与电流表A示数的比值为R1的阻值，R1的阻值不变，则该比值不变，故C不符合题意；
D．由串联电路的电压特点可知，电压表V2示数与电压表V1的示数的差值为滑动变阻器两端的电压，滑动变阻器的阻值变小，其分担电压变小，即该差值变小，故D符合题意。
故选AD。
三、计算题（本大题共3小题，第15小题6分，第16、17小题各8分，共22分）
15. 汽车是我们常见的交通工具，某汽车以72km/h的速度在平直公路上匀速行驶1h，消耗汽油5kg，所受的阻力800N，汽油的热值是。求：
（1）汽车行驶60min牵引力做的功；
（2）消耗的汽油完全燃烧放出的热量；
（3）汽车发动机的效率。
【答案】（1）；（2）；（3）26%
【解析】
【详解】解：（1）汽车在平直的公路上匀速行驶所受阻力为800N，则汽车的牵引力为800N，由题意得，汽车行驶60min牵引力做的功
（2）消耗的汽油完全燃烧放出的热量
这辆汽车发动机的热机效率为
答：（1）汽车的牵引力所做的功 ；
（2）消耗的汽油完全燃烧放出的热量为；
（3）这辆汽车发动机的热机效率26%。
16. 在如图所示的电路中，电源电压为24V保持不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 1.5A”字样，电压表的量程为0~15V，电流表的量程为0~3A。闭合开关S后，电流表的示数为1A。
（1）求电阻R1两端的电压；
（2）求此时滑动变阻器R2的阻值；
（3）在电路安全工作的情况下，电路的最大总功率P为多少？
【答案】（1）10V；（2）14Ω；（3）36W
【解析】
【详解】解：（1）由电路图可知，电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；由欧姆定律可知，此时电阻两端的电压为
（2）由串联电路的电压特点可知，变阻器两端的电压为
由欧姆定律可知，变阻器接入电路的电阻为
（3）由题意可知，变阻器允许通过的最大电流为1.5A，由可知，电源电压一定时，电路中的电流最大时，电路消耗的电功率最大；由欧姆定律可知，滑动变阻器接入电路的电阻为零时，电路中的电流最大，为
因此电路中的最大电流只能为1.5A，所以电路消耗的最大功率为
答：（1）电阻R1两端的电压U1为10V；
（2）此时滑动变阻器R2的阻值为14Ω；
（3）在电路安全工作的情况下，电路的最大总功率P为36W。
17. 如图为一款韩式电火锅的内部简化电路，开关S闭合后，通过挡位开关可以实现高、中、低三挡加热的转换。已知电阻R1=60.5Ω，高温挡功率为2400W，高温挡加热效率为80%。[c水=4.2×103J/(kg·℃)]求：
（1）中温挡加热的功率是多少？
（2）如果火锅内装有4kg初温为20℃的水，在高温挡下（1标准大气压）烧开这些水所需要的时间是多少？
（3）如果低温挡功率为440W，电阻R3的阻值是多少？
【答案】（1）1600W；（2）700s；（3）79.75Ω
【解析】
【详解】解：（1）由图可知，电火锅处于高挡时，R1、R2并联，R1的电功率
R2的电功率
P2=P高﹣P1=2400W﹣800W=1600W
由图可知，电火锅处于中温挡时，只有R2工作，且与高温挡相比，R2两端的电压不变、R2的阻值不变，所以中温挡加热的功率
P中=P2=1600W
（2）一个标准大气压下，水的沸点是100℃，水吸收的热量
Q吸=c水m(t﹣t0)=4.2×l03J/(kg·℃)×4kg×(100℃﹣20℃)=1.344×l06J
电火锅消耗的电能
在高温挡下烧开这些水所需要的时间
（3）R2阻值
低温挡时电路中的总电阻
由图可知，低温挡时，R2、R3串联，电阻R3的阻值
R3=R﹣R2=110Ω﹣30.25Ω=79.75Ω
答：（1）中温挡加热的功率是1600W；
（2）如果火锅内装有4kg初温为20℃的水，在高温挡下（1标准大气压）烧开这些水所需要的时间是700s；
（3）如果低温挡功率为440W，电阻R3的阻值是79.75Ω。
四、实验与探究题（本大题共4小题，每小题7分，共28分）
18. 亲爱的同学，请你根据自己掌握的实验操作技能，回答下列问题。
（1）如图甲所示的水果电池，根据电压表指针偏转方向可以判断水果电池正极是___________片。将这样的两个水果电池串联连接组成一个电池组，则该电池组的电压是___________V；
（2）如图乙所示，这是插入式电阻箱的结构示意图，插入铜塞，铜塞处的电阻丝就会短路。该电阻箱的最大电阻为___________Ω，若要使接入电路的电阻为10Ω，则有___________种方法；
（3）正确安装实验器材是实验成功的基础，在探究不同物质吸热能力的实验中，装置图如图丙所示：
①组装器材时应按照___________（选填“自上而下”或“自下而上”）的顺序进行；
②在调节B的高度时___________（选填“需要”或“不需要”）点燃酒精灯；
③实验中用搅拌棒不断搅拌被加热液体的目的是___________。
【答案】 ①. 铜 ②. 0.5 ③. 20 ④. 2 ⑤. 自下而上 ⑥. 需要 ⑦. 见详解
【解析】
【详解】（1）[1]图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，即铜片是水果电池的正极。
[2]电压表接的是小量程，分度值为0.1V，电压表的示数为0.5V，即该电池组的电压是0.5V。
（2）[3]插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来改变电阻大小的：由图甲可知，拔出的铜赛的对应电阻为5Ω和2Ω， A、B两个接线柱之间的电阻是
R=5Ω+2Ω=7Ω
电阻箱的最大电阻是将所有铜塞都拔下时的接入电阻
Rmax=10Ω+5Ω+2Ω+2Ω+1Ω=20Ω
[4]实验时需要10Ω的电阻，按下电阻箱上的数据10Ω对应铜塞，此时电阻箱的阻值为
5Ω+2Ω+2Ω+1Ω=10Ω
符合题意，也可以拔出10Ω对应的铜塞且按下5Ω、2Ω、2Ω、1Ω对应的铜塞，此时只有10Ω接入电路，故要使接入电路的电阻为10Ω，有两种方法。
（3）[5][6]组装实验器材时，要考虑到使用酒精灯火焰的外焰给装液体的容器加热，以此确定安装铁圈的位置，然后再确定安装试管夹和挂温度计横杆的位置，所以组装器材合理的顺序是自下而上。
[7]实验中用搅拌棒搅拌的目的是：使液体受热均匀。
19. 【实验名称】测量定值电阻的阻值
【实验原理】___________。
【实验器材】小明在实验室找到待测电阻R、电流表、电压表、滑动变阻器等器材，组装了如图所示的电路进行实验。
【进行实验】
（1）小明检查后发现电路中有一根导线连接错误，请你在这根导线上打“×”，并用笔画线代替导线画出正确的接法；______
（2）连接电路时，开关应处于___________状态，闭合开关前，应将滑动变阻器的滑片调至最___________（选填“左”或“右”）端；
（3）进行实验时，小明发现无论怎么移动滑动变阻器的滑片，电流表示数均为零，而电压表的示数接近电源电压。为了排除故障，他接下来的操作合理的是___________（选填字母符号）。
A．拧紧电阻和它两端的接线柱
B．拧紧开关两端的接线柱
C．检查滑动变阻器是否短路
（4）排除故障后继续实验，得到下表所示的实验数据。
【评估交流】
（1）根据表中数据算出电阻，发现每次测量的电阻都不相同，这是因为___________；
（2）同组同学觉得小明设计的表格存在不足，应进行的改进是___________。
【答案】 ①. ②. ③. 断开 ④. 左 ⑤. A ⑥. 见详解 ⑦. 见详解
【解析】
【详解】[1]本实验是通过测量电阻两端电压和电流，利用欧姆定律计算导体的电阻的，故实验的原理为。
（1）[2]根据实验的要求，电压表应并联在定值电阻两端，电流应串联在电路中，故应将待测电阻左端与电流表负接线柱相连的导线改接到电压表正接线柱上，如图所示
（2）[3][4]连接电路时，为防止连接错误导致电路元件的损坏，开关应处于断开状态，闭合开关前，为防止电流过大而损坏电路元件，滑动变阻器应接入最大阻值，故应将滑动变阻器的滑片调至最左端。
（3）[5]进行实验时，电流表示数为零，表明电路中可能存在断路，而电压表的示数接近电源电压。表明电压表两接线柱到电源两极为通路，故断开发生的位置可能在电压表测试的范围内，即定值电阻可能存在断路，为了排除故障，他接下来的操作合理的是拧紧电阻和它两端的接线柱，故A符合题意，BC不符合题意。
故选A。
评估交流
（1）[6]在测量电压和电流过程中，由于电路连接或电表的原因，存在一定的误差，故根据表中数据算出电阻，每次测量的电阻都不完全相同，这是因为测量过程中存在误差。
（2）[7]由于测量过程中存在误差，为减小误差需要多次测量求平均值，故表格中少了电阻的平均值一栏。
20. 【探究名称】探究通电导体在磁场中受力的影响因素
【问题】小明发现金属棒在磁场中摆动的幅度不同，这体现了金属棒受力的大小不同，他设计了如图所示的装置进行探究，选用的实验器材有：铁架台，U形磁铁，电源，滑动变阻器，金属细线，长度和粗细均相同的铜棒和铝棒各一根，开关、导线若干。
【证据】
（1）实验中金属棒受力的大小可以通过观察细线与竖直方向的___________来判断。
（2）将铜棒水平悬挂于磁场中的某位置，闭合开关并调节滑动变阻器滑片的位置，这是为了探究导体在磁场中受力大小与___________的关系。
（3）小明保持滑动变阻器滑片位置不变，将铜棒换成铝棒进行实验，探究导体在磁场中受力大小与导体材料的关系，并得出结论。你认为他的结论___________（选填“可信”或“不可信”），原因是___________。
（4）若要探究导体在磁场中受力的大小与磁场强弱的关系，实验中还需要增加的器材是___________。
【解释】……
【交流】
（1）通电导体在磁场中受到力的作用，生活中利用该原理制成了___________（选填“发电机”或“电动机”）。
（2）某同学连接电路时，不小心将与导体棒相连的两根导线接反了，闭合开关后发现导体棒反向摆动，由此可提出一个可供探究的问题是___________。
【答案】 ①. 夹角 ②. 电流大小 ③. 不可信 ④. 见详解 ⑤. 磁性更强的磁铁 ⑥. 电动机 ⑦. 见详解
【解析】
【详解】（1）[1]实验中金属棒受力的大小可以通过观察金属细线与竖直方向的夹角来判断。
（2）[2]将铜棒水平悬挂于磁场中的某位置，闭合开关并调节滑动变阻器滑片的位置，金属细线偏转的角度发生变化，可得出结论：当磁场的强弱与材料相同时，电流不同，通电导体受到的力不同，这是为了探究导体在磁场中受力大小与电流大小的关系。
（3）[3][4]小明保持滑动变阻器滑片位置不变，将铜棒换成铝棒进行实验，探究导体在磁场中受力大小与导体材料的关系，并得出结论。 这个结论不可行，因为长度、粗细相同的铜棒和铝棒的电阻不同。
（4）[5]实验中采用的是控制变量法；探究受力大小与磁场强弱时，需要改变磁场的强弱，故需要磁性更强的磁铁。
（1）[6]闭合开关，电路中有电流，通电直导线在磁场中受力而运动，电动机就是利用该原理制成的。
（2）[7]不小心将与导体棒相连的两根导线接反了，闭合开关后发现导体棒反向摆动，运动方向发生了变化，说明受力方向与电流的方向有关，所以探究的是通电导体在磁场中受力方向与电流方向是否有关。
21. 【探究名称】探究太阳能热水器内水吸收热量的影响因素
【问题】小明家准备买一台太阳能热水器，他查阅资料发现，真空管是太阳能热水器的核心部件，同一品牌不同型号的太阳能热水器，除部分功能有差异外，真空管的材料是主要差异之一，于是他用三根外形相同但材料不同的真空管、白炽灯、三支相同的温度计，设计了如图所示的实验装置，探究太阳能热水器内水吸收热量的多少与真空管材料的关系。
【证据】
（1）组装实验装置时，在桌面上将真空管均匀摆放在所画圆圆周上，白炽灯沿圆的中心轴线悬挂，这是为了控制___________；
（2）为了顺利完成实验，小明应在三根真空管中分别装入___________和___________都相同的水；
（3）本实验中水吸收热量的多少是通过___________来反映的，这种科学实验方法叫作___________；
（4）每隔相同的时间记录温度计的示数，得到的实验数据如下表所示。
【解释】分析表中数据，得出结论。为了更好地利用太阳能，你建议小明家选择真空管中___________（填表格中的材料名称）制成的热水器；
【交流】小明还了解到太阳能热水器夏天的制热效果比冬天好，由此可知太阳能热水器内水吸收热量的多少还可能与___________（写出一种即可）有关。
【答案】 ①. 白炽灯提供给每个真空管的光照强度相同 ②. 初温 ③. 质量 ④. 温度计示数的变化 ⑤. 转换法 ⑥. 紫金管 ⑦. 光照强度
【解析】
【详解】（1）[1]组装实验装置时，在桌面上将真空管均匀摆放在所画圆的圆周上，白炽灯沿圆的中心轴线悬挂，能保证白炽灯提供给每个真空管的光照强度相同。
（2）[2][3]为了顺利完成实验，小明应在三根真空管中分别装入初温、质量都相同的水，经过相同时间后测量水温，根据水温变化，判断太阳能热水器内水吸收热量的多少与真空管材料的关系。
（3）[4][5]本实验中水吸收热量的多少是通过温度计示数的变化来反映的，运用了转换法。
（4）[6]每隔相同的时间记录温度计的示数，根据表中数据知，在其它条件相同时，紫金管制成的热水器中的水升温最高，根据，紫金管制成的热水器吸热最多，故为了更好地利用太阳能，建议他家应选择紫金管制成的热水器。
[7]小明还了解到太阳能热水器夏天的制热效果比冬天好，由此可知太阳能热水器内水吸收热量的多少还可能与光照强度有关。实验次数
电压/V
电流/A
电阻/Ω
1
1.0
0.10
2
2.0
0.21
3
3.0
0.29
材料
初温/℃
20min后的水温/℃
40min后的水温/℃
60min后的水温/℃
普通管
12
14
17
19
三高管
12
16
19
22
紫金管
12
18
23
28
