江苏省江阴市高新区实验学校2023-2024学年九年级下学期3月限时作业物理试题（原卷版+解析版）

这是一份江苏省江阴市高新区实验学校2023-2024学年九年级下学期3月限时作业物理试题（原卷版+解析版），文件包含江苏省江阴市高新区实验学校2023-2024学年九年级下学期3月限时作业物理试题原卷版docx、江苏省江阴市高新区实验学校2023-2024学年九年级下学期3月限时作业物理试题解析版docx等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。

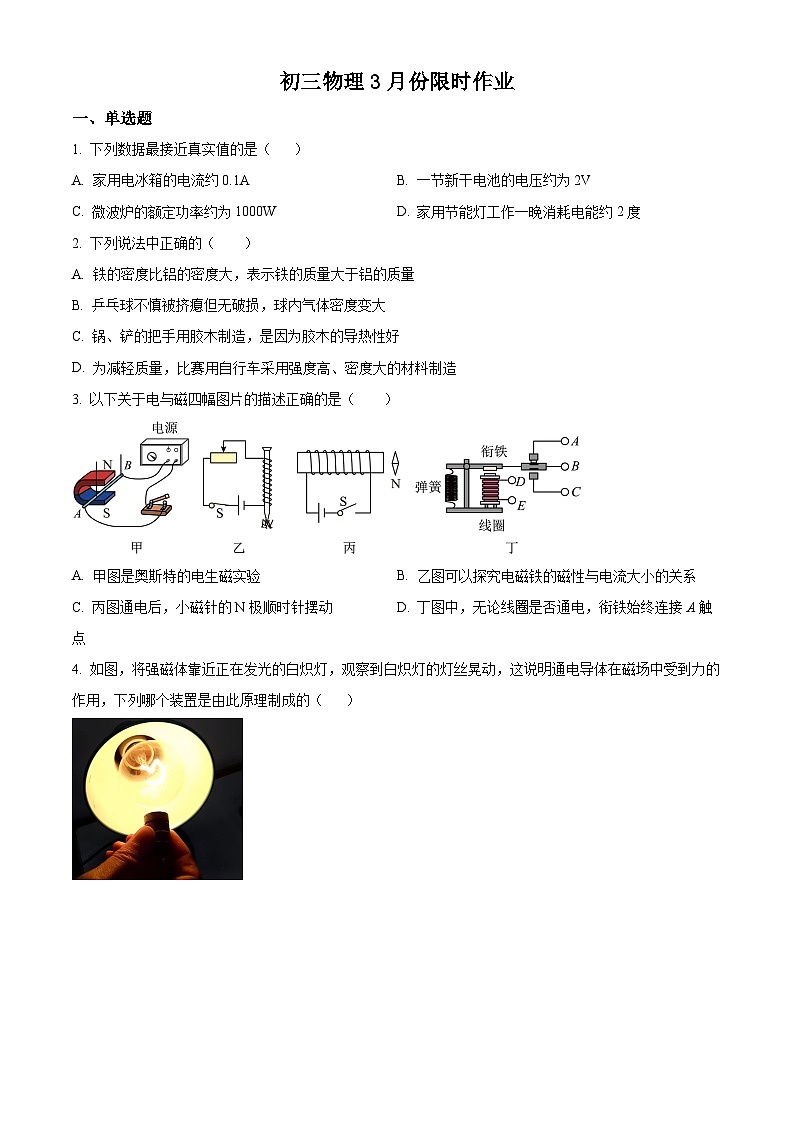

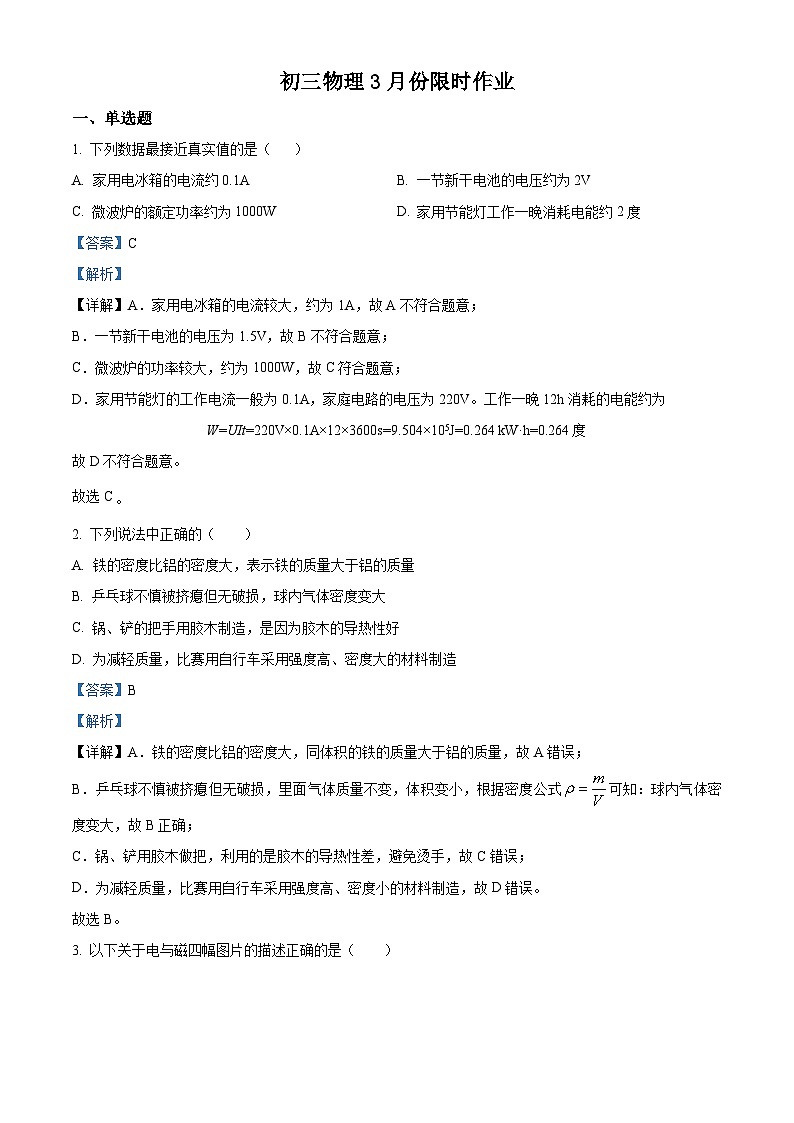

1. 下列数据最接近真实值的是（ ）
A. 家用电冰箱的电流约0.1AB. 一节新干电池的电压约为2V
C. 微波炉的额定功率约为1000WD. 家用节能灯工作一晚消耗电能约2度
2. 下列说法中正确的（ ）
A. 铁的密度比铝的密度大，表示铁的质量大于铝的质量
B. 乒乓球不慎被挤瘪但无破损，球内气体密度变大
C. 锅、铲的把手用胶木制造，是因为胶木的导热性好
D. 为减轻质量，比赛用自行车采用强度高、密度大的材料制造

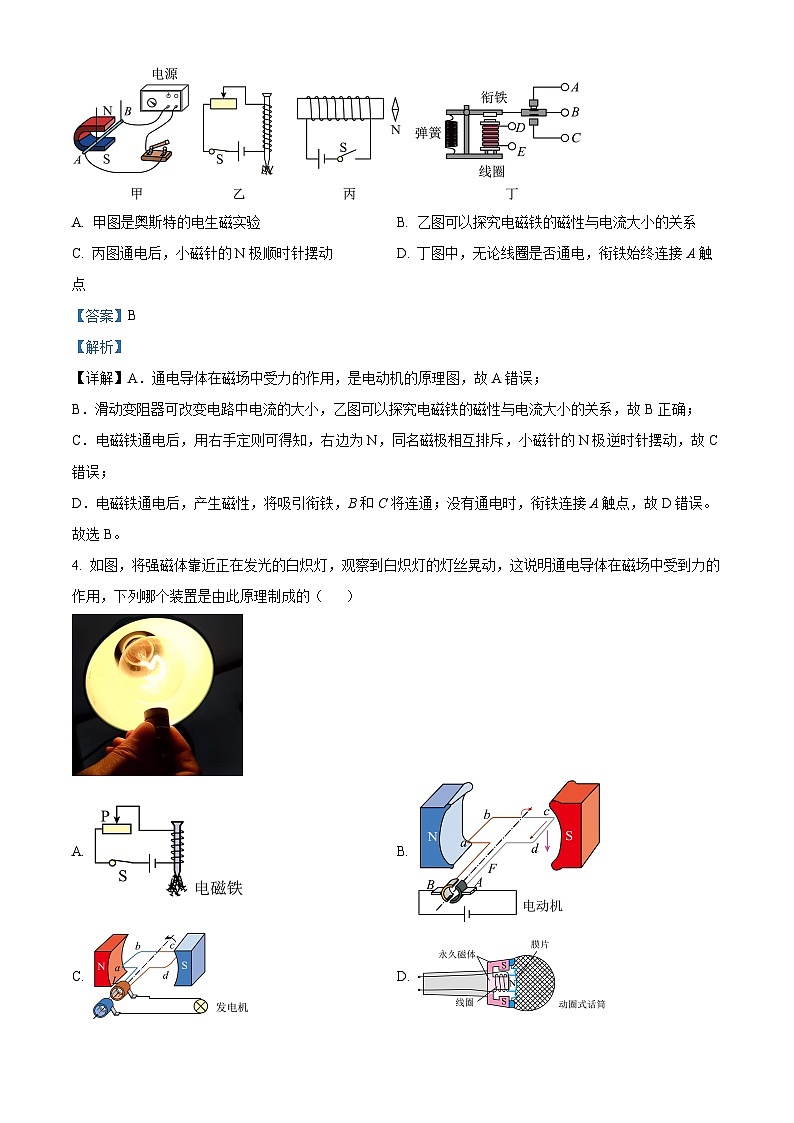

3. 以下关于电与磁四幅图片的描述正确的是（ ）
A. 甲图是奥斯特的电生磁实验B. 乙图可以探究电磁铁的磁性与电流大小的关系
C. 丙图通电后，小磁针的N极顺时针摆动D. 丁图中，无论线圈是否通电，衔铁始终连接A触点

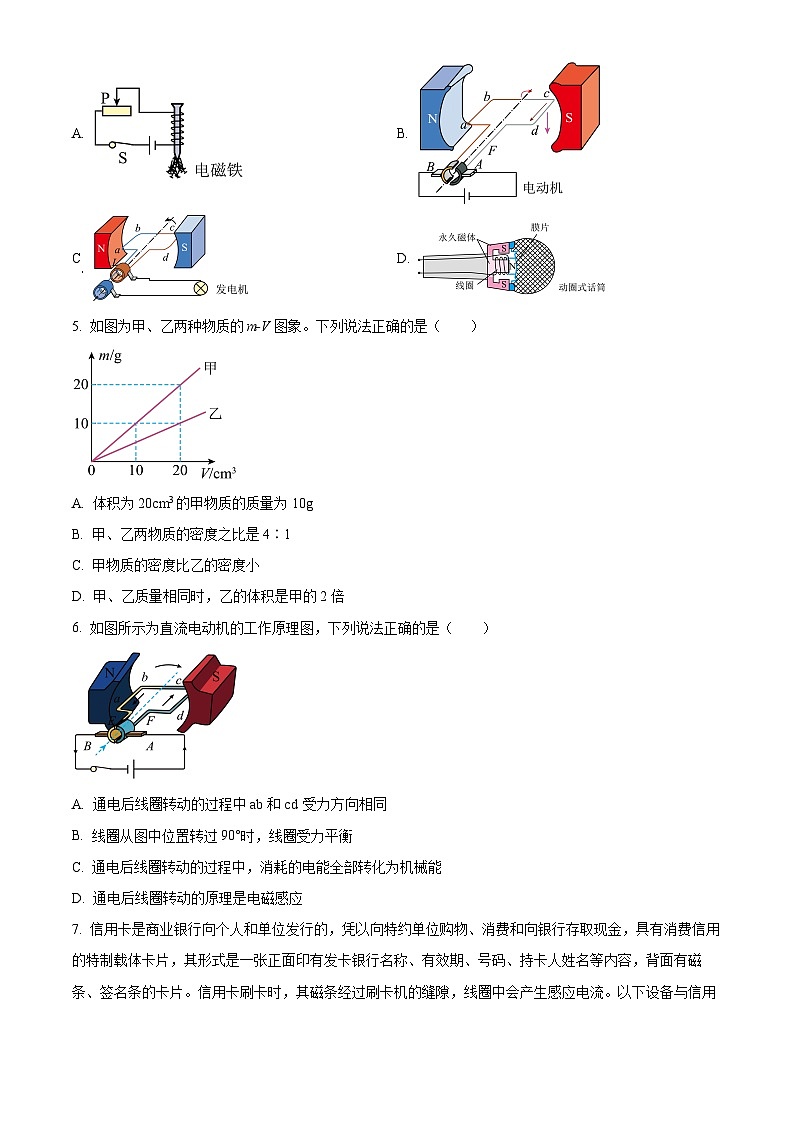

4. 如图，将强磁体靠近正在发光的白炽灯，观察到白炽灯的灯丝晃动，这说明通电导体在磁场中受到力的作用，下列哪个装置是由此原理制成的（ ）
A. B.
C D.

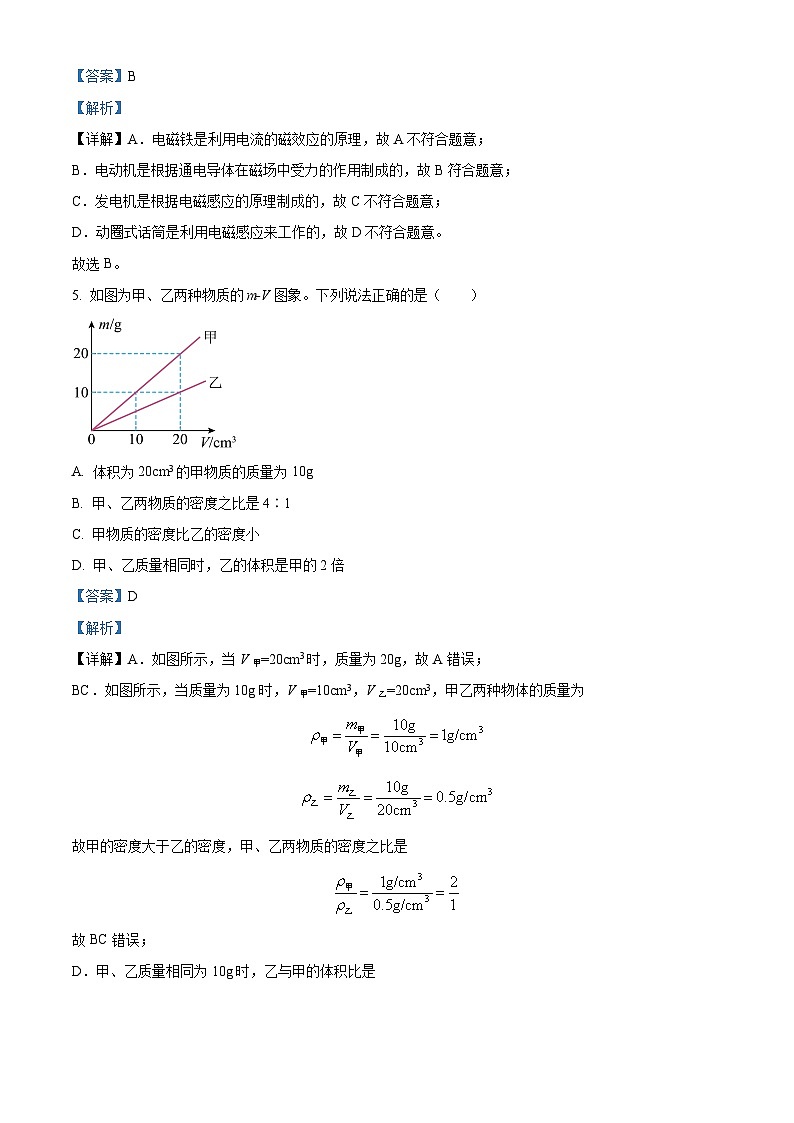

5. 如图为甲、乙两种物质的m-V图象。下列说法正确的是（ ）
A. 体积为20cm3的甲物质的质量为10g
B. 甲、乙两物质的密度之比是4∶1
C. 甲物质的密度比乙的密度小
D. 甲、乙质量相同时，乙的体积是甲的2倍
6. 如图所示为直流电动机的工作原理图，下列说法正确的是（ ）
A. 通电后线圈转动的过程中ab和cd 受力方向相同
B. 线圈从图中位置转过90°时，线圈受力平衡
C. 通电后线圈转动的过程中，消耗的电能全部转化为机械能
D. 通电后线圈转动的原理是电磁感应

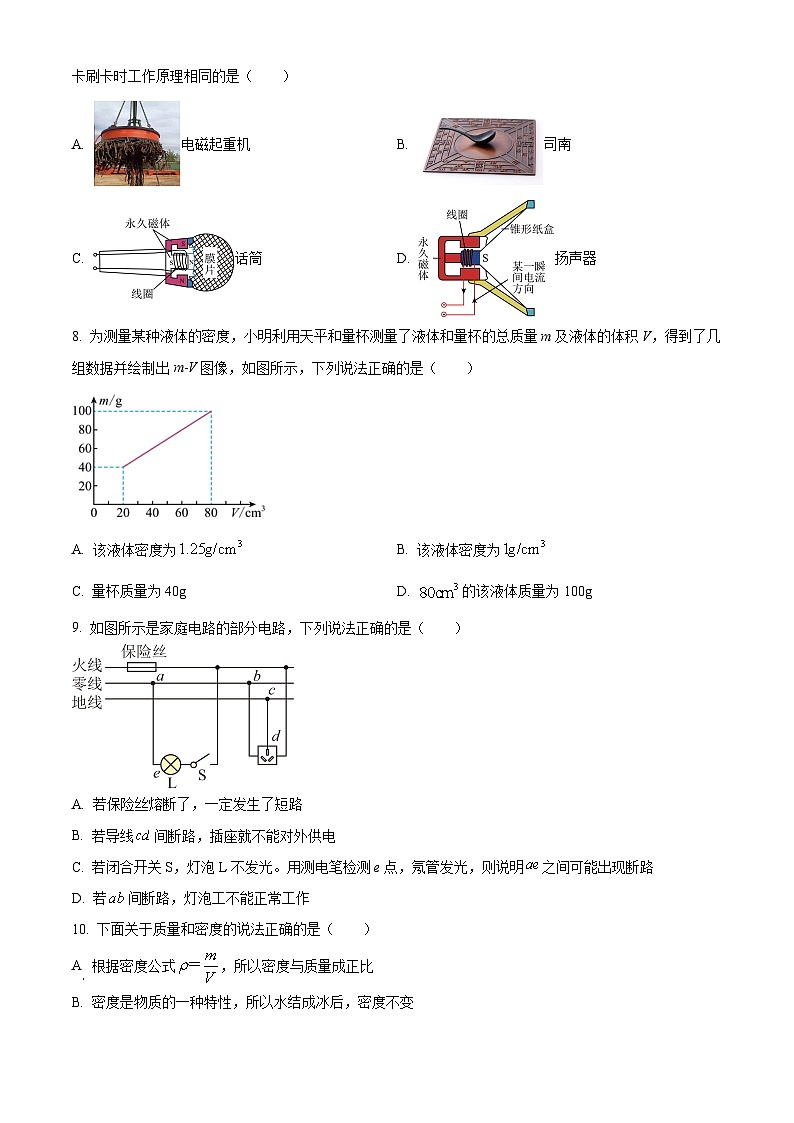

7. 信用卡是商业银行向个人和单位发行的，凭以向特约单位购物、消费和向银行存取现金，具有消费信用的特制载体卡片，其形式是一张正面印有发卡银行名称、有效期、号码、持卡人姓名等内容，背面有磁条、签名条的卡片。信用卡刷卡时，其磁条经过刷卡机的缝隙，线圈中会产生感应电流。以下设备与信用卡刷卡时工作原理相同的是（ ）
A. 电磁起重机B. 司南
C. 话筒D. 扬声器
8. 为测量某种液体的密度，小明利用天平和量杯测量了液体和量杯的总质量m及液体的体积V，得到了几组数据并绘制出m-V图像，如图所示，下列说法正确的是（ ）
A. 该液体密度为B. 该液体密度为
C. 量杯质量为40gD. 的该液体质量为100g
9. 如图所示是家庭电路的部分电路，下列说法正确的是（ ）
A. 若保险丝熔断了，一定发生了短路
B. 若导线间断路，插座就不能对外供电
C. 若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管发光，则说明之间可能出现断路
D. 若间断路，灯泡工不能正常工作
10. 下面关于质量和密度的说法正确的是（ ）
A 根据密度公式，所以密度与质量成正比
B. 密度是物质的一种特性，所以水结成冰后，密度不变
C. 质量是指物体所含物质的多少，王亚平带到空间站的苹果的质量没有变化
D. 日常生活中常说“铁比棉花重”，所以铁的质量一定大于棉花的质量
11. 如图所示，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向左移动，则（ ）
A. L1变暗，L2变亮B. L1变亮，L2亮度不变C. L1变亮，L2变暗D. 电路消耗的电功率减小
12. 有一台家用电水壶，如下图所示是其内部电路的简图，R1、R2均为加热电阻，通过旋转旋钮开关可以实现加热和保温两种功能的切换。电水壶加热功率为1000W，保温功率为44W。用此水壶加热初温20℃，体积为1L的水400秒刚好沸腾【忽略温度对电阻阻值的影响，大气压为一个标准大气压，c水=4.2×103J/（kg℃），ρ水=1.0×103kg/m3】，则下面说法正确的是（ ）

A. 旋转旋钮开关到“1”时，水壶处于保温档
B. 水吸收的热量为3.36×105J
C. 此热水器加热档的热效率为84%
D. 在保温时，接入电路电阻的阻值为48.4Ω
13. 如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A。则下列说法正确的是（ ）
A. 电源电压为6V
B. R2的阻值为30欧姆
C. S2、S3断开，S1闭合时，加在电阻R1两端的电压为3.6V
D. S1、S3断开，S2闭合时，电阻R2的功率为3.6W
二、填空题
14. 家庭电路中的各用电器都是__________联的，家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L（额定电压为220V）作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1__________；只闭合S、S2，若L发出暗红色的光（即发光不正常），说明L2__________（两空均选填“正常”、“短路”或“断路”）。
15. 教室不需要使用黑板和显示屏时，应及时断开讲台前的灯和显示屏，这样会使该教室电路的总电阻___________，总功率___________，以达到节能的目的。（均选填“变大”、“变小”或“不变”）
16. 你对以下测量工具熟悉吗？
（1）如图a，用刻度尺测得物体的长度为______cm，该刻度尺的分度值是______mm；
（2）如图b所示，图中停表读数是______s；
（3）如图c所示，是用量筒测液体体积，液体体积是______mL，若按照图中的视线读数，会使测量结果______（选填“偏大”、“不变”或“偏小”）；
17. 如图是小鹏家的电能表，电能表的转盘转得越快，说明电路总功率越______。将电热水器单独接入电路，正常工作，电能表的转盘转150转，电热水器的功率为______W。
18. 甲和乙两灯的额定电压均为6V，如图是两灯的电流随其两端电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电源电压最大为 ______ V，此时这两灯实际功率之比是 ______ 。
19. CO（一氧化碳）是人们日常生活、生产中常见的有毒气体，当空气中CO浓度过高时，会威胁到生命安全。如图所示是小华设计的CO浓度检测电路，当CO浓度高于某一设定值时，工作电路中的电铃发声报警。R2为定值电阻，气敏电阻R1的阻值随CO浓度的增大而减小。控制电路接通，电磁铁的上端为________极（选填“N”或“S”）；电铃应该接在________（选填“AC”或“BD”）之间。为使电铃在CO浓度更低时报警，R2应选用阻值________（选填“更大”或“更小”）的电阻。
20. 在探究“影响电磁铁磁性强弱的因素”实验中，小宇用相同的漆包线和铁钉绕制成电磁铁A和B，设计了右图所示的电路。
(1)图中A、B串联的目的是 ______ ；
(2)闭合开关后，分析图中的现象，得出的结论是 ______ ；
(3)若让B铁钉再多吸一些大头针，滑动变阻器的滑片应向 ______ （选填“左”或“右”）端移动。
21. 用如图所示的实验装置探究“产生感应电流的条件”．
（1）实验中，通过观察______来判断电路中是否有感应电流．
（2）闭合开关，若导体不动，左右水平移动磁铁，电路中______（填“有”或“无”）感应电流．
（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显．请提出一条改进措施：______．
22. 有三个质量相等的实心铜球、铁球和铝球，___________球的体积最大；若使三个小球都做成空心且体积相等，则 ___________球空心部分体积最大。（已知ρ铜＞ρ铁＞ρ铝）
23. 小亮猜想影响电流做功多少的因素有；用电器两端的电压、通过用电器的电流和通电时间。如图甲、乙所示是小亮设计的实验电路图。
（1）小亮认为，在同样时间内电流通过用电器做功越多，则电能转化成其他能量就越多。根据这个观点，可以通过比较_________判断相同时间内电流通过小灯泡做功的多少；
（2）L1、L2两只灯泡的规格应_________（填“相同”或“不同”）；
（3）在图甲所示电路中，L1、L2两灯串联，可以控制两灯的_________相同，从而探究电流做功多少与电压的关系；
（4）在图乙所示电路中，若观察到_________，可以初步得出：在电压和通电时间相同时，电流越大，电流做的功越多。
24. 有一捆粗细均匀、横截面积为2.5×10-4m2的金属丝，质量m=89kg。根据以下方案可以测出它的长度。
（1）方案一：
①选取一段金属丝，用天平测量其质量，当天平平衡时，放在右盘中的砝码和游码在标尺上的位置如图所示，其质量m1=__________g；
②用量筒和水测出这段金属丝的体积为6cm3；
③金属丝的密度是__________kg/m3；
④这捆金属丝的长度是__________km。
（2）方案二：
直接测出操作①中选取的那段金属丝的长度l1，算出这捆金属丝的总长度l总=__________（用m、m1和l1表示）。
25. （1）小明同学用已经调节好的天平测量物体的质量，若操作情况如图甲所示：则他在操作中的错误有①___________②___________
（2）小明观察到此天平最小砝码为5g、标尺分度值为0.2g，用此天平称量一铁块的质量，当调节横梁平衡后，他将铁块放在天平的右盘，砝码放在天平的左盘，同时移动游码，当天平平衡时，他读出铁块的质量是57.8g，测量结束后，他还未觉察出自己的失误，则铁块的真实质量应是___________g
（3）如图乙所示，用天平测量冰块的质量此时天平平衡。若水的蒸发忽略不计，一段时间后，部分冰熔化成水，则此时天平___________（选填“左端下沉”“右端下沉”或“仍然平衡”）；测量后，将砝码放回砝码盒时，发现有砝码上粘有一小块橡皮泥，则测得的冰块质量___________（选填“偏大”“偏小”或“与真实值一致”）。
三、作图题
26. 如图甲是一个带开关和指示灯的三孔插座。小明发现：开关断开时指示灯不亮，插孔不能供电；开关闭合时指示灯亮；如果指示灯损坏，开关闭合时插孔也能供电。根据以上描述。
27. 根据图中已给出的电流方向，在图中标出通电螺线管的N极和磁感线的方向。
四、实验题
28. 小非在野外找到大小不同的两块矿石，为了测量它们的密度，展开了如图所示的实验。
（1）把天平放在__________桌面上，将游码移至标尺左端零刻度线处，发现天平指针指在如图所示位置，接下来应将平衡螺母向__________（填“左”或“右”）调使横梁平衡；
（2）用调节好天平测量小矿石的质量，天平平衡时，砝码质量及游码在标尺上的示数如图乙所示，用量简测得小矿石的体积如图丙所示，该小矿石的密度为__________g/cm3；
（3）小非实验过程中，将小石放入量筒中时有部分水被溅出，则测得小矿石的密度将_________（填“偏大”或“偏小”）；
（4）实验结束后，小非还想测量大矿石密度，可是发现因为石块太大，无法将其放人量衡中测量体积。小非改进了方法按照图乙中步骤测量大矿石的体积，矿石的体积是__________cm3，这种测量方法使用了下列研究方法中的__________。
A．控制变量法 B．等效替代法 C．类比法
29. “测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6V，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线将图乙中的实物连接完整；（ ）
（2）现有滑动变阻器R1（5Ω 3A）和R2（50Ω 1A），实验时应选用滑动变阻器___________；
（3）闭合开关S前，应将滑动变阻器的滑片P滑到最___________（选填“左”或“右”）端。闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该进行的操作是___________（填序号）；
A．检查电路是否开路 B．检查电路是否短路 C．移动滑动变阻器的滑片，观察小灯泡是否发光
（4）实验过程中，移动滑动变阻器的滑片P的同时，眼睛应注视___________（填序号）。
A．电压表示数 B．电流表示数 C．滑动变阻器滑片
（5）调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的额定功率为___________W。
30. 在探究“电流通过导体产生的热量与哪些因素有关”时，研究小组根据已有知识和生活经验猜想“电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关”。设计如图甲所示的实验装置，塑料盒中密封着空气，与U形管相连，盒内装有电阻丝，最初U形管两端液面相平。则：
（1）如图甲所示，盒内金属丝通电后产生热量，使盒内空气受热膨胀，压强增大，与之相连的U形管_________管液面会下降（选填“左”或“右”）；因此实验中可以通过比较_________来反映电流通过导体产生热量的多少；
（2）用图乙所示装置，A、B、C盒内均密封着10的电阻丝，按如图所示方式连接在电路中，该装置可探究“电流通过导体产生的热量与_________是否有关”，在B、C盒外各并联一个电阻的目的是_________；
（3）某次实验，通电后经过一段较长时间，装置中B装置U型管液面始终相平，分析原因可能是_________（只写一点，合理即可）。
五、计算题
31. 世界上载电量最大的纯电动旅游客船——“长江三峡1”号，在屈原故里秭归的新港码头首航。相比于传统动力游轮，“长江三峡1”号利用清洁水电驱动，每年可替代燃油约530吨，减少有害气体排放1600多吨，是一艘真正实现“零污染、零排放”的绿色船舶。它的动力来源是总电池容量约8600kW·h的电池组，可在停靠的码头进行充电。它采用10kV的高压充电装置，5个小时可将电池充满。满电能以16km/h的速度连续航行约100km。
（1）文段里介绍“采用10kV高压充电装置，5个小时可将电池充满”假设充电效率为100%，求充电时的电流是多少？
（2）假设“长江三峡1”号电能转化为机械能的效率为86%，目前市场现有主流柴油机的效率为43%，“长江三峡1”号以16km/h的速度连续航行约100km可节约多少柴油？（柴油的热值取）
32. 如图甲所示为某电饭锅铭牌，可知该电饭锅能效等级为三级，额定电压为220V，加热功率为1210W，电饭锅的简化电路图如图乙所示，有加热和保温两挡，由开关S调节，其中R1和R2均为发热电阻，且阻值不随着温度的变化而改变，求：
（1）让电饭锅处于“保温”状态下正常工作，测得在5min内耗电J。求该电饭锅保温功率P保温；
（2）电阻R2的阻值；
（3）国家标准中规定电饭锅在该加热功率下正常工作时，三级能效的热效率值（电热转化效率）范围为81%≤＜86%。现对电饭锅进行测试：在加热状态下，将温度为30℃、质量为2.2kg的水加热到100℃，电饭锅正常工作用时700s。已知，请你通过计算判断该电饭锅的热效率值是否达到三级能效。
六、科普阅读题
33. 阅读材料，回答问题。
电动拖盘搬运车
如图甲是超市常用的一种电动拖盘搬运车，用于运输、提升货物，常被称作“地牛”。下表是其相关参数，其电路工作原理示意图如图乙。当闭合开关时，进退电动机工作，驱动“地牛”前进或后退。当闭合开关时，提升电动机工作，将货物提升到指定高度。电源是电压为36V的铅蓄电池组。（g取10N/kg）
（1）下列关于电动拖盘搬运车的铅蓄电池的说法正确的是_____________；
A．铅蓄电池组是由24节铅蓄电池串联组成的
B．给铅蓄电池组充电时，铅蓄电池组相当于电源
C．给铅蓄电池充电的过程中，电能转化为化学能
D．给铅蓄电池充足电一次，消耗的电能约
（2）要想利用“地牛”将货物竖直向上放至3m高的货架上，应闭合开关_____________（选填“”或“”）；
（3）“地牛”仪表盘上有可显示所载货物质量的仪表，其电路如图丙所示。电源电压为18V，电流表（0~0.6A），滑动变阻器压敏电阻的阻值与所受压力F的关系如图丁所示。压敏电阻）是由_____________（选填“导体”、“绝缘体”或“半导体”）材料制成的，当压力变大时，压敏电阻的阻值将_____________（选填“变大”、“变小”或“不变”）。为了确保此电路能安全工作，在最大载货量时的阻值应至少调至_____________Ω。型号
最大载货量
铅蓄电池组电压
铅蓄电池组容量
进退电机额定电压，额定功率
提升电机额定电压，额定功率
PTE20X2×
36V
80Ah
36V，900W
36V，800W
