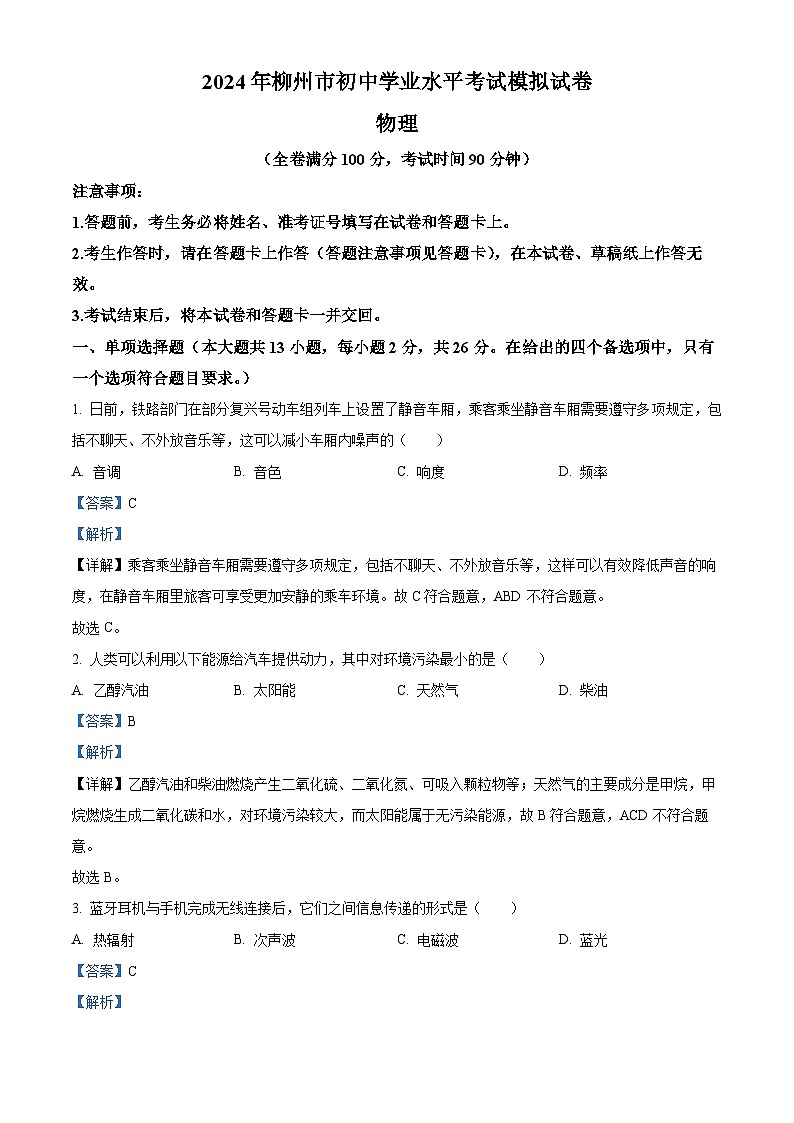

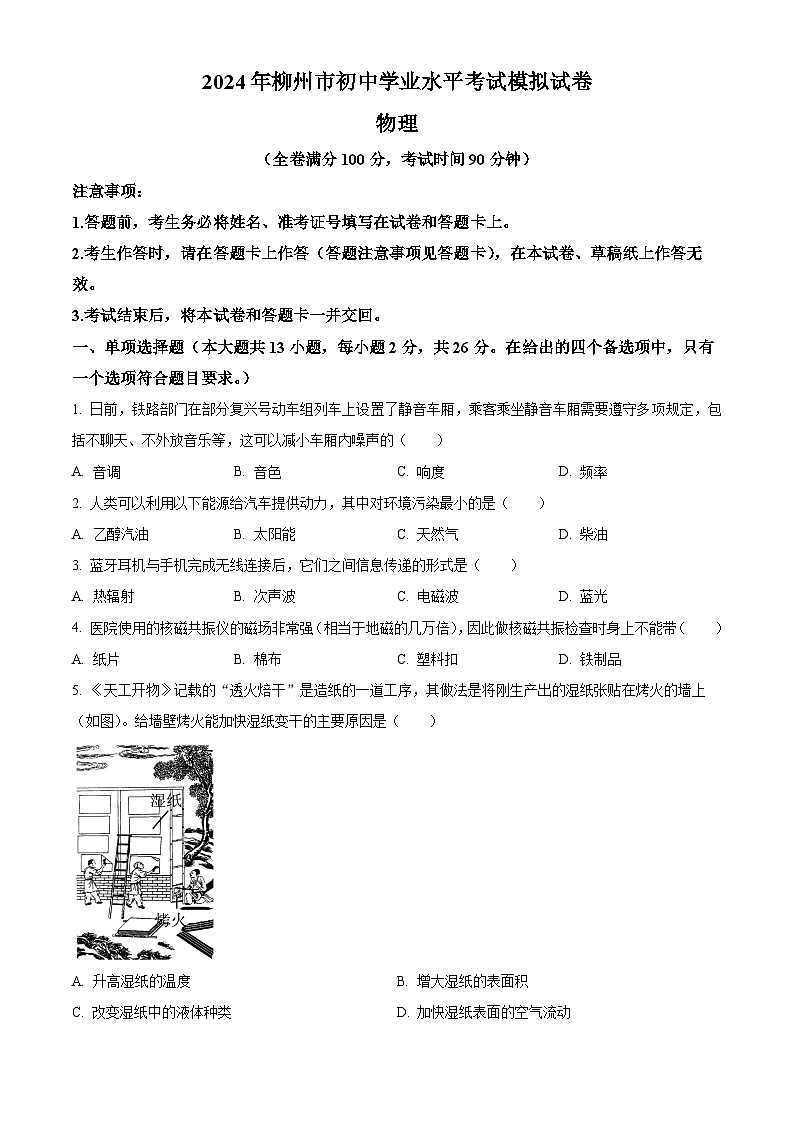

2024年广西壮族自治区柳州市二模物理试题（原卷版+解析版）
展开
这是一份2024年广西壮族自治区柳州市二模物理试题（原卷版+解析版），文件包含2024年广西壮族自治区柳州市二模物理试题原卷版docx、2024年广西壮族自治区柳州市二模物理试题解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
注意事项：
1.答题前，考生务必将姓名、准考证号填写在试卷和答题卡上。
2.考生作答时，请在答题卡上作答（答题注意事项见答题卡），在本试卷、草稿纸上作答无效。
3.考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题共13小题，每小题2分，共26分。在给出的四个备选项中，只有一个选项符合题目要求。）
1. 日前，铁路部门在部分复兴号动车组列车上设置了静音车厢，乘客乘坐静音车厢需要遵守多项规定，包括不聊天、不外放音乐等，这可以减小车厢内噪声的（ ）
A. 音调B. 音色C. 响度D. 频率
【答案】C
【解析】
【详解】乘客乘坐静音车厢需要遵守多项规定，包括不聊天、不外放音乐等，这样可以有效降低声音的响度，在静音车厢里旅客可享受更加安静的乘车环境。故C符合题意，ABD不符合题意。
故选C。
2. 人类可以利用以下能源给汽车提供动力，其中对环境污染最小的是（ ）
A. 乙醇汽油B. 太阳能C. 天然气D. 柴油
【答案】B
【解析】
【详解】乙醇汽油和柴油燃烧产生二氧化硫、二氧化氮、可吸入颗粒物等；天然气的主要成分是甲烷，甲烷燃烧生成二氧化碳和水，对环境污染较大，而太阳能属于无污染能源，故B符合题意，ACD不符合题意。
故选B。
3. 蓝牙耳机与手机完成无线连接后，它们之间信息传递的形式是（ ）
A. 热辐射B. 次声波C. 电磁波D. 蓝光
【答案】C
【解析】

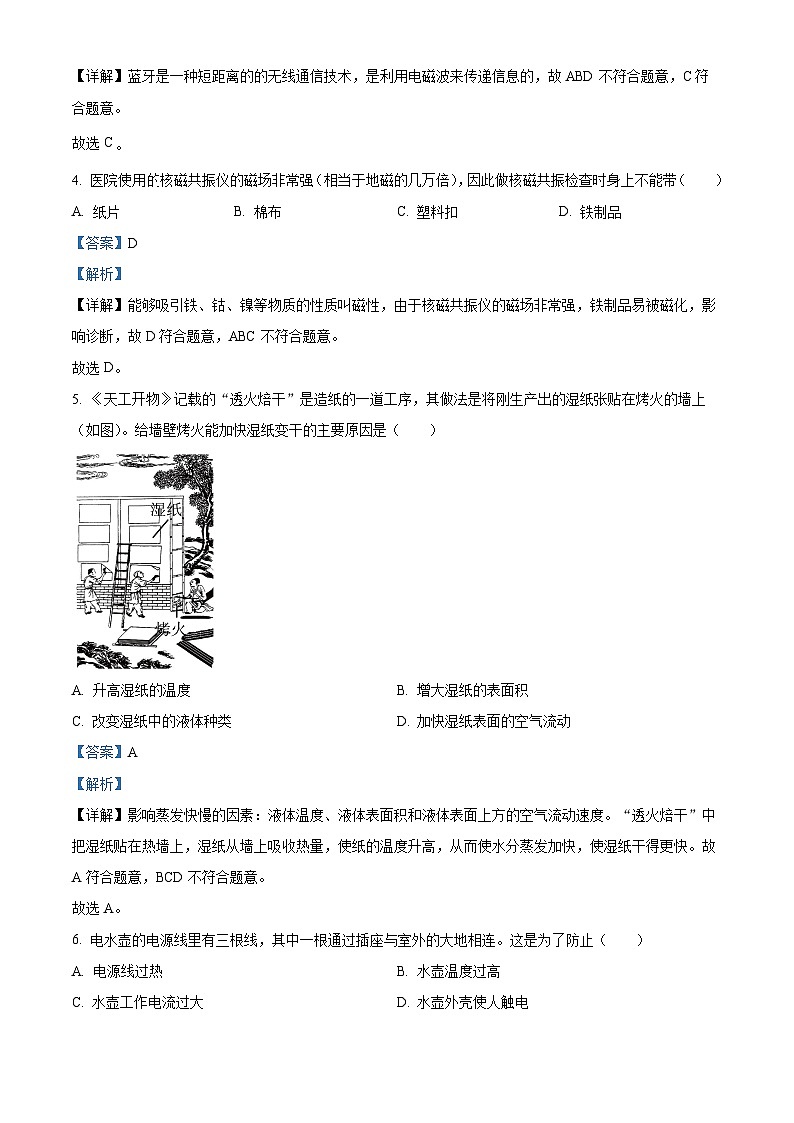

【详解】蓝牙是一种短距离的的无线通信技术，是利用电磁波来传递信息的，故ABD不符合题意，C符合题意。
故选C
4. 医院使用核磁共振仪的磁场非常强（相当于地磁的几万倍），因此做核磁共振检查时身上不能带（ ）
A. 纸片B. 棉布C. 塑料扣D. 铁制品
【答案】D
【解析】
【详解】能够吸引铁、钴、镍等物质的性质叫磁性，由于核磁共振仪的磁场非常强，铁制品易被磁化，影响诊断，故D符合题意，ABC不符合题意。
故选D。
5. 《天工开物》记载的“透火焙干”是造纸的一道工序，其做法是将刚生产出的湿纸张贴在烤火的墙上（如图）。给墙壁烤火能加快湿纸变干的主要原因是（ ）
A. 升高湿纸的温度B. 增大湿纸的表面积
C. 改变湿纸中的液体种类D. 加快湿纸表面的空气流动
【答案】A
【解析】
【详解】影响蒸发快慢的因素：液体温度、液体表面积和液体表面上方的空气流动速度。“透火焙干”中把湿纸贴在热墙上，湿纸从墙上吸收热量，使纸的温度升高，从而使水分蒸发加快，使湿纸干得更快。故A符合题意，BCD不符合题意。
故选A。

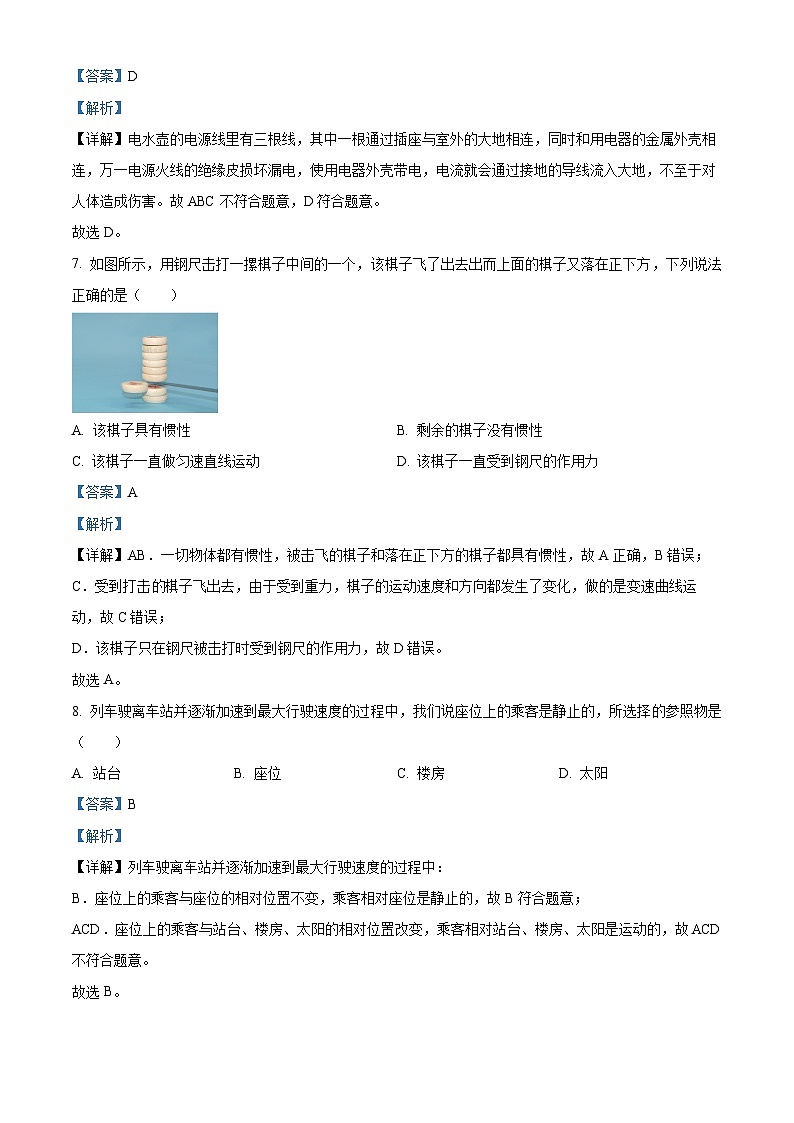

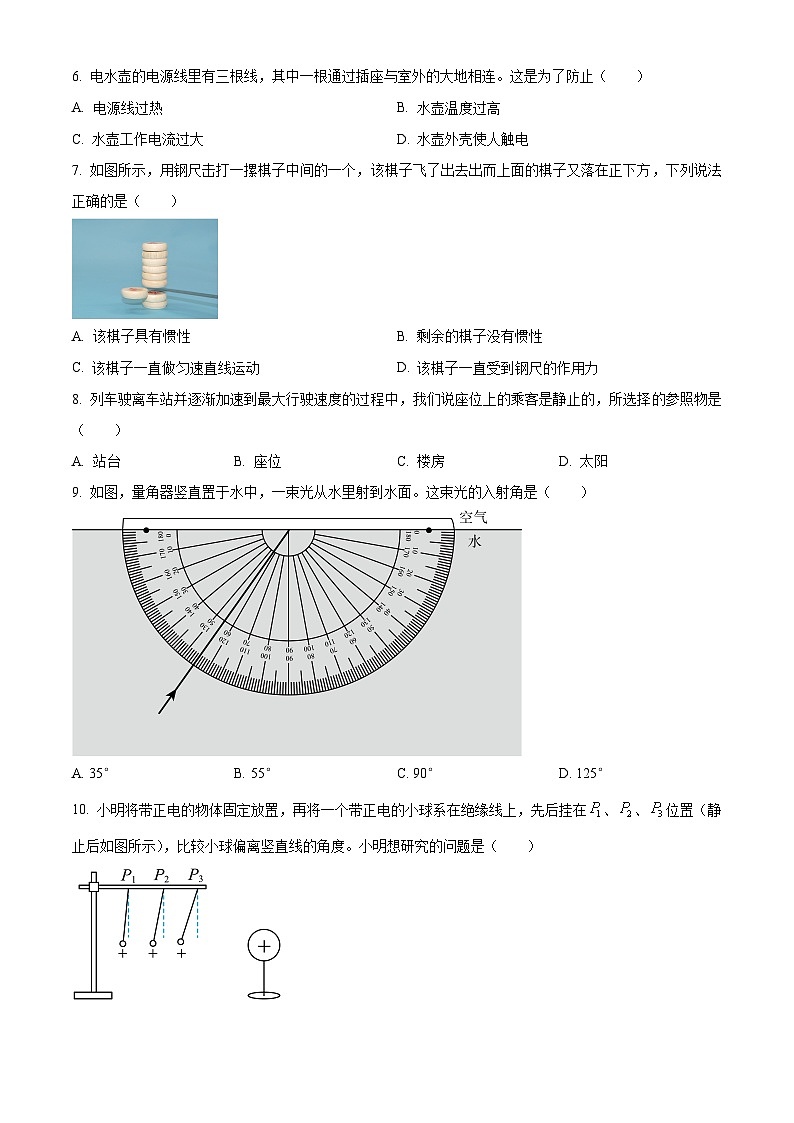

6. 电水壶的电源线里有三根线，其中一根通过插座与室外的大地相连。这是为了防止（ ）
A. 电源线过热B. 水壶温度过高
C. 水壶工作电流过大D. 水壶外壳使人触电
【答案】D
【解析】
【详解】电水壶的电源线里有三根线，其中一根通过插座与室外的大地相连，同时和用电器的金属外壳相连，万一电源火线的绝缘皮损坏漏电，使用电器外壳带电，电流就会通过接地的导线流入大地，不至于对人体造成伤害。故ABC不符合题意，D符合题意。
故选D。
7. 如图所示，用钢尺击打一摞棋子中间的一个，该棋子飞了出去出而上面的棋子又落在正下方，下列说法正确的是（ ）
A. 该棋子具有惯性B. 剩余的棋子没有惯性
C. 该棋子一直做匀速直线运动D. 该棋子一直受到钢尺的作用力
【答案】A
【解析】
【详解】AB．一切物体都有惯性，被击飞的棋子和落在正下方的棋子都具有惯性，故A正确，B错误；
C．受到打击棋子飞出去，由于受到重力，棋子的运动速度和方向都发生了变化，做的是变速曲线运动，故C错误；
D．该棋子只在钢尺被击打时受到钢尺的作用力，故D错误。
故选A。
8. 列车驶离车站并逐渐加速到最大行驶速度的过程中，我们说座位上的乘客是静止的，所选择的参照物是（ ）
A. 站台B. 座位C. 楼房D. 太阳
【答案】B
【解析】
【详解】列车驶离车站并逐渐加速到最大行驶速度的过程中：
B．座位上的乘客与座位的相对位置不变，乘客相对座位是静止的，故B符合题意；
ACD．座位上的乘客与站台、楼房、太阳的相对位置改变，乘客相对站台、楼房、太阳是运动的，故ACD不符合题意。
故选B。
9. 如图，量角器竖直置于水中，一束光从水里射到水面。这束光的入射角是（ ）
A. 35°B. 55°C. 90°D. 125°
【答案】A
【解析】
【详解】如图，90°刻度线相当于法线，入射光线经过55°刻度线，则这束光的入射角为
90°-55°=35°
故A符合题意，BCD不符合题意。
故选A。

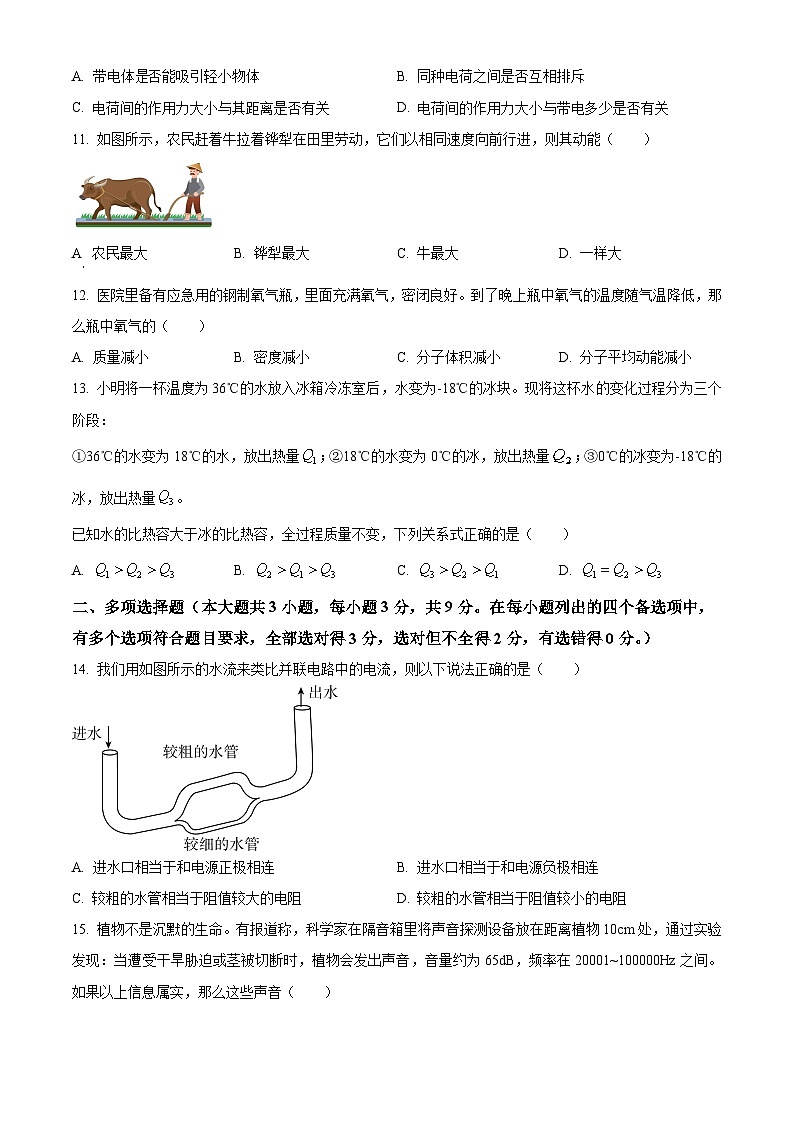

10. 小明将带正电的物体固定放置，再将一个带正电的小球系在绝缘线上，先后挂在、、位置（静止后如图所示），比较小球偏离竖直线的角度。小明想研究的问题是（ ）
A. 带电体是否能吸引轻小物体B. 同种电荷之间是否互相排斥
C. 电荷间的作用力大小与其距离是否有关D. 电荷间的作用力大小与带电多少是否有关
【答案】C
【解析】
【详解】影响静电力的大小因素有物体所带电荷量的大小、物体与小球之间的距离等，所以，实验中要采用“控制变量法”。本实验中静电力的大小是通过丝线偏离竖直方向的角度来显示的，实验中小球和物体电量不变，发现增大物体与小球间的距离，丝线偏离竖直方向的角度反而减小；通过大量实验表明，电荷之间的静电力随着电荷量的增大而增大，随着距离的增大而减小，所以，小明想研究的问题是：电荷间的作用力大小与其距离是否有关，故C符合题意，ABD不符合题意。
故选C。
11. 如图所示，农民赶着牛拉着铧犁在田里劳动，它们以相同速度向前行进，则其动能（ ）
A. 农民最大B. 铧犁最大C. 牛最大D. 一样大
【答案】C
【解析】
【详解】动能的大小和物体的质量以及物体的速度有关，由于农民赶着牛拉着铧犁在田里劳动，它们以相同速度向前行进，即三者速度大小相等，但由于牛的质量最大，所以，牛的动能最大，故C符合题意，ABD不符合题意。
故选C。
12. 医院里备有应急用的钢制氧气瓶，里面充满氧气，密闭良好。到了晚上瓶中氧气的温度随气温降低，那么瓶中氧气的（ ）
A. 质量减小B. 密度减小C. 分子体积减小D. 分子平均动能减小
【答案】D
【解析】
【详解】A．钢制氧气瓶密闭良好，所以，瓶中氧气的质量不变，故A不符合题意；
B．钢制氧气瓶密闭良好，瓶中氧气的质量不变，体积不变，由知道，瓶中氧气的密度不变，故B不符合题意；
C．瓶中氧气的质量不变，体积不变，所以分子体积不变，故C不符合题意；
D．温度是气体分子平均动能的标志，温度越高，分子的平均动能越大，所以，晚上瓶中氧气的温度随气温降低，分子平均动能减小，故D符合题意。
故选D。
13. 小明将一杯温度为36℃的水放入冰箱冷冻室后，水变为-18℃的冰块。现将这杯水的变化过程分为三个阶段：
①36℃的水变为18℃的水，放出热量；②18℃的水变为0℃的冰，放出热量；③0℃的冰变为-18℃的冰，放出热量。
已知水的比热容大于冰的比热容，全过程质量不变，下列关系式正确的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】在过程①③中，冰和水的质量相同，温度变化相同，又c冰＜c水，由知道，所以，在过程①中水放出的热量大于在过程③中冰放出的热量，即
在过程①②中，水降低温度释放的热量相等，但在过程②中，0℃水凝固变成0℃冰，持续放热，温度不变，水的内能减小，继续放热，所以
故B符合题意，ACD不符合题意。
故选B。
二、多项选择题（本大题共3小题，每小题3分，共9分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。）
14. 我们用如图所示的水流来类比并联电路中的电流，则以下说法正确的是（ ）
A. 进水口相当于和电源正极相连B. 进水口相当于和电源负极相连
C. 较粗的水管相当于阻值较大的电阻D. 较粗的水管相当于阻值较小的电阻
【答案】AD
【解析】
【详解】AB．电路中电流从正极出发，最终回到负极。如图所示的水流来类比并联电路中的电流，进水口相当于和电源正极相连，出水口相当于和电源负极相连，故A正确，B错误；
CD．并联电路中，各支路电压相同，电阻越小，根据则电流越大。较粗的水管中水流较大，相当于阻值较小的电阻，故C错误，D正确。
故选AD。
15. 植物不是沉默的生命。有报道称，科学家在隔音箱里将声音探测设备放在距离植物10cm处，通过实验发现：当遭受干旱胁迫或茎被切断时，植物会发出声音，音量约为65dB，频率在20001~100000Hz之间。如果以上信息属实，那么这些声音（ ）
A. 是由植物的振动产生B. 是超声波，所以人耳听不到
C. 音量太小，所以人耳听不到D. 在空气中的传播速度约为340m/s
【答案】AB
【解析】
【详解】A．声音是由物体的振动产生的，所以这些声音是由植物的振动产生，故A符合题意；
BC．人耳的听觉范围为20Hz～20000Hz，低于20Hz是次声波，大于20000Hz是超声波，由于植物会发出声音的频率在20001~100000Hz之间，故是超声波，是人耳听不到，人正常说话的声音是，40-60分贝，故B符合题意，C不符合题意；
D．声音在15℃的空气中的传播速度约为340m/s，故D不符合题意。
故选AB。
16. 为什么许多公共场合的地面在用水打扫过后会摆放“小心地滑”的牌子呢？小明进行了实验研究：在水平瓷砖地板上滴不同滴数的水并涂匀，用弹簧测力计拉着一块不吸水的木块在地板上做匀速直线运动，测出摩擦力（如图），记录数据如下表。关于这一实验的说法正确的是（ ）
A. 实验中采用了控制变量法
B. 小明在研究接触面的水的多少对摩擦力的影响
C. 分析数据可得，摩擦力大小与接触面水滴数成正比
D. 分析数据可得，摩擦力大小与接触面水滴数成反比
【答案】AB
【解析】
【详解】AB．根据题意知道“在水平瓷砖地板上滴不同滴数的水并涂匀，用弹簧测力计拉着一块不吸水的木块在地板上做匀速直线运动”，即控制了水平瓷砖的面积和木块对瓷砖的压力，而滴不同滴数的水，说明应用了控制变量法研究接触面的水的多少对摩擦力的影响，故AB正确；
CD．由表格数据知道，前4次实验过程中，水滴数增加，摩擦力增大，第5次实验后，水滴数增加，摩擦力变小且趋于平稳，故能得出的结论：水量在一定范围内会增大物体之间的摩擦力，超过一定范围后会减小物体之间的摩擦力，直至稳定不变，故CD错误。
故选AB。
三、填空题（本大题共6小题，每空1分，共12分）
17. 人体是导体。通常情况下人体电阻约为，在皮肤潮湿时，人体的电阻会变______。用手直接接触1.5V的干电池不会对人体造成伤害，但接触到电压为______V的家庭电路就有发生触电的危险。
【答案】 ①. 小 ②. 220
【解析】
【详解】[1]人体皮肤干燥的时候电阻大些，皮肤潮湿的 时候电阻小些。
[2]一节干电池的电压是1.5V,家庭电路的电压 是220V，人体是导体，用手直接接触1.5V的干电池不会对人体造成伤害，但接触到电压为220V的家庭电路就有发生触电的危险。
18. 太阳光是白光，它在空气中沿______传播，通过棱镜后，被“分解”成各种颜色的光，这种现象叫光的______。
【答案】 ①. 直线 ②. 色散
【解析】
【详解】[1]光在同种均匀介质中沿直线传播，太阳光是白光，它在空气中沿直线传播。
[2]当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象。
19. 如图水壶的壶嘴与壶身组成一个___________器，因此两处的水面相平。假如沿图中箭头方向使劲吹气，壶嘴内的水面将___________（选填“上升”、“下降”或“不变”）。
【答案】 ①. 连通 ②. 上升
【解析】
【详解】[1]茶壶的壶嘴和壶身构成了一个连通器，当里面的水不流动时，壶嘴和壶身内的水面保持相平。
[2]在壶嘴上方吹气，管上方气体的流速越大，压强越小，壶内空气的压强不变，壶内空气的压强大于壶嘴内大气压强，壶嘴内的水面将上升。
20. 热传递和做功都可以改变物体的内能。用针扎破一个充满气的气球，破裂时气球碎片向外飞散，在这个过程中，气球内部气体对外界______，内部气体的内能______（填写变化情况）。
【答案】 ①. 做功 ②. 减小
【解析】
【详解】[1][2]物体对外界做功，物体的内能会减小，外界对物体做功，物体的内能会增加。用针扎破一个充满气的气球，破裂时气球碎片向外飞散，在这个过程中，气球内部气体对外界做功，内部气体的内能减小。
21. 某大楼的入口安装有自动玻璃门。小明沿与玻璃门垂直的方向朝玻璃门靠近了1m，则他在玻璃门中的像与他本人的距离减小了___________m。小明走到距门较近时停住，这时玻璃门感应到有人出入，以1m/s的速度向右滑开，则小明在玻璃门中的像___________（填写运动情况）。
【答案】 ①. 2 ②. 静止
【解析】
【详解】[1]小明沿与玻璃门垂直的方向朝玻璃门靠近了1m，像也会沿离与玻璃门垂直的方向朝玻璃门靠近1m，则他在玻璃门中的像与他本人会减小的距离为1m+1m=2m。
[2]小明走到距门较近时停住，这时玻璃门感应到有人出入，以1m/s的速度向右滑开时，根据像和物体各对应点的连线与平面镜垂直，因为小明静止，所以他在玻璃门中的像也静止。
22. 重均为G的甲、乙两个正方体，底面积之比是1∶2，则它们置于水平桌面时对桌面的压强之比为___________；将重为、的物体A、B分别放在甲、乙上，此时甲、乙对桌面的压强均为p；现将B切下，放在甲上，如果甲对桌面的压强变为2p，则G和GA需要满足的条件是G=___________（填一个数字）。
【答案】 ①. 2∶1 ②. 1
【解析】
【详解】[1]由 知道，甲、乙两个正方体对桌面的压强之比
[2]根据题意知道
由此可得
现将B切下，放在甲上，则甲对桌面的压强变为
由此可得G和GA需要满足的条件是
四、作图题（本大题共1小题，共4分）
23. 画出图中荡秋千的孩子所受重力的示意图。
【答案】
【解析】
【详解】过男孩的重心，沿竖直向下的方向画一条有向线段，并用G表示，如下图
24. 标出图中通电螺线管的N极。
【答案】
【解析】
【详解】根据图中电源的正负极，利用安培定则可判断螺线管的右端为N极。
五、实验探究题（本大题共4小题，共25分）
25. 用如图装置探究什么情况下磁可以生电。蹄形磁体水平放置，导线ab水平悬挂。（注：各空均选填“偏转”或“不偏转”）
（1）让导线ab在磁场中静止，可观察到指针___________
（2）仅使ab沿竖直方向运动，可观察到指针不偏转，若仅使磁体沿竖直方向运动，指针将___________；仅使ab沿水平方向运动，可观察到指针偏转，若仅使磁体沿水平方向运动，指针将___________；当观察到指针偏转，表明产生了电流，这个过程消耗的机械能转化成___________（填能量形式）能；
（3）分析实验中看到的现象，就能知道产生感应电流的条件了。根据这一条件可知，若使ab以a为轴在水平面旋转，指针将___________
【答案】 ①. 不偏转 ②. 不偏转 ③. 偏转 ④. 电 ⑤. 偏转
【解析】
【详解】（1）[1]产生感应电流的条件：闭合电路的部分导体在磁场中做切割磁感线运动。蹄形磁铁的磁感线由N极指向S极，导线ab在磁场中静止，未做切割磁感线运动，故不会产生感应电流，指针不偏转。
（2）[2]仅使磁体沿竖直方向运动，以磁体为参照物，ab沿竖直方向运动，未做切割磁感线运动，故不会产生感应电流，指针不偏转。
[3][4]仅使ab沿水平方向运动，ab在磁场中做切割磁感线运动，产生感应电流，故指针偏转，此时机械能转化为电能。
（3）[5]若使ab以a为轴在水平面旋转，会切割磁感线，产生感应电流，故指针会偏转。
26. 某小组利用如图的电路进行实验，研究串联电路的电流规律。图中电流表的左接线柱对应其___________（选填“正”或“负”）接线柱。分别测出A、B、C三点的电流IA、IB、IC，结果发现IA与IC的大小关系是IA___________IC。
【答案】 ①. 正 ②. =
【解析】
【详解】[1]使用电流表时，电流应从电流表的正接线柱流入，从电流表的负接线柱流出，图中电流从左流向右，故电流表的左接线柱对应正接线柱。
[2]因为电路为串联电路，串联电路中电流处处相等，因此IA与IC的大小关系是IA=IC。
27. 如图是研究滑轮组机械效率的实验。测量拉力时应拉动弹簧测力计做___________（选填“匀速”或“变速”）运动。如果仅换用质量不同的动滑轮进行实验，滑轮组的机械效率___________（选填“会”或“不会”）发生变化。
【答案】 ①. 匀速 ②. 会
【解析】
【详解】[1]测量拉力时应拉动弹簧测力计做匀速运动，在匀速拉动时，物体处于平衡状态，物体受到的力是平衡力。
[2]如果仅换用质量不同的动滑轮进行实验，根据可知，有用功不变，额外功发生变化，故滑轮组的机械效率会发生变化。
28. 某小组探究凸透镜成像的规律，还没调整烛焰的高度就开始实验，结果光屏上所成烛焰的像如图丙，这个像是___________（选填“实”或“虚”）像，说明烛焰的位置___________（选填“高”或“低”）于透镜中心。
【答案】 ①. 实 ②. 高
【解析】
【详解】[1]由于观察到光屏上呈现清晰的像，所以，此像是实像。
[2]过凸透镜的光心的光线传播方向不改变，由图知道，像在光屏上的位置偏低，说明烛焰的位置偏高。
29. 如图是探究杠杆的平衡条件的装置。
（1）在杠杆上挂钩码前，调节杠杆两端的螺母，使杠杆保持___________并静止，达到平衡状态；
（2）该小组在实验中操作规范，由于不知道钩码的重力大小，记录的数据如下表所示。
分析数据后，初步总结出杠杆的平衡条件：动力与阻力之比和动力臂与阻力臂之比互为倒数。显然，钩码重力的具体数值对得到杠杆平衡条件___________（选填“有”或“没有”）影响。根据此结论，表中第3次实验数据的阻力臂为___________cm；
（3）为明确钩码的重力大小，该小组找来天平测其质量。调整天平横梁平衡时，要先把游码移到标尺左端的___________处。测量钩码质量，当天平平衡时托盘中的砝码及游码的位置如图乙所示，则质量为___________g，即可求出重力大小；
（4）杆秤是根据杠杆的平衡条件工作的。如图丙，当秤盘不放物品时，秤砣悬挂在0kg刻度线处杆秤刚好平衡（简称“调零”）。某杆秤的秤盘因不慎磕坏了一个缺口，导致杆秤不能调零，继续使用该杆秤，测量结果将___________。该小组在秤盘底粘一块橡皮泥，使杆秤能调零，那么使用该杆秤，测量结果将___________。（选填“偏大”、“偏小”或“不受影响”）
【答案】 ①. 水平 ②. 没有 ③. 20 ④. 0刻度 ⑤. 50.2 ⑥. 偏小 ⑦. 不受影响
【解析】
【详解】（1）[1]为了便于测量力臂，在杠杆上挂钩码前，调节杠杆两端的螺母，使杠杆保持水平并静止。
（2）[2]根据题意知道“动力与阻力之比和动力臂与阻力臂之比互为倒数”，即
由数学知识知道，此结论也可以表述为，说明钩码重力的具体数值对得到杠杆平衡条件没有影响。
[3]根据“动力与阻力之比和动力臂与阻力臂之比互为倒数”知道，表中第3次实验数据的阻力臂
（3）[4]调节天平横梁平衡时，应先将游码调至标尺的0刻度线处，然后按“左偏右调”的方法调节。
[5]由图乙知道，砝码的总质量为50g，标尺的分度值为0.2g，游码示数为0.2g，则钩码的质量为
50g+0.2g=50.2g
（4）[6]由于某杆秤的秤盘因不慎磕坏了一个缺口，在测量时需要多放物品去不足缺口处的质量，所以，在不变时，测量结果偏小。
[7]该小组在秤盘底粘一块橡皮泥，则补足了因缺口而减小的秤盘的质量，所以使杆秤能调零，那么使用该杆秤，测量结果将不变。
30. 小明了解到，给物体“称重”可以利用压阻应变片元件，当改变对压阻应变片压力时，其阻值发生变化，这种效应称为“压阻效应”。于是，小明用伏安法研究某压阻应变片的压阻效应。已知的阻值在几欧至几十欧之间，电源电压为3V，电流表量程为0.6A。
（1）图甲为小明用伏安法研究的电路图，请在虚线框内画出相应的电路，使电路图完整。（接入电压表、电流表，完成连线）______；
（2）闭合开关前，R的滑片应置于最______端，在电阻上加压力F，闭合开关S，适当移动滑片，使电压表示数如图乙，则电压值为______V，若此时电流表示数为0.2A，可得=______Ω；
（3）改变压力F，得到不同的值，绘成图像如图丙所示，可得与所受压力F的关系式为=______；
（4）小明用现有的器材设计了如图丁所示电路，想把电流表改成简单压力表，即直接在电流表盘上对应电流位置处标上压力大小。在0.15A处标0，则调零电阻R=______Ω，此压力表最大能测压力F=______N。
【答案】 ①. ②. 右 ③. 1.6 ④. 8 ⑤. ⑥. 2 ⑦. 7.5
【解析】
【详解】（1）[1]根据伏安法测电阻思想，应将电流表与串联，电压表与并联，作图如下：
（2）[2]为保护电路，闭合开关前，R的滑片应置于阻值最大处，即最右端。
[3]如图乙，电压表选用小量程，分度值为0.1V，示数为1.6V。
[4]若此时电流表示数为0.2A，则阻值为
（3）[5]如图丙所示，与所受压力F的关系为一次函数，设解析式为
将点（0，18）、（4，10）代入，运用数学知识解得解析式为
（4）[6]由图丙可知，压力为0时，，总电阻为
则调零电阻阻值为
[7]电流表量程为0.6A，电流最大为0.6A，此时阻值最小，压力最大。此时总电阻为
此时阻值为
当时，根据，解得压力，则此压力表最大能测压力F=7.5N。
六、计算题（本大题共3小题，共24分。解答时要求在答题卡相应的答题区域内写出必要的文字说明，计算公式和重要的演算步骤，只写出最后答案，未写出主要演算过程的，不得分）
31. 一辆汽车匀速通过长1500m的隧道用时100s，汽车牵引力的功率恒为。求通过隧道过程中
（1）汽车的速度；
（2）汽车的牵引力；
（3）汽车牵引力做的功。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）汽车的速度为
（2）汽车的牵引力为
（3）汽车牵引力做的功为
答：（1）汽车的速度为；
（2）汽车的牵引力为；
（3）汽车牵引力做的功为。
32. 如图甲所示电路，电源电压为4.5V，两个滑动变阻器上分别标有“10Ω 2A”、“20Ω 2A”，闭合开关。
（1）当接入电路的阻值为5Ω时，求的电功率；
（2）在电路中再接入一个电流表A'，调节和使两个电流表的示数如图乙所示（电流表量程可根据需要选择）。请通过计算回答：
①电流表A'使用哪个量程？
②接入电路可能的阻值为多少？
【答案】（1）4.05W；（2），
【解析】
【详解】解：（1）分析电路可知，两个滑动变阻器并联，电流表A测干路电流。电源电压为4.5V，当接入电路的阻值为5Ω时，的电功率为
（2）由图乙可知，按照不同的量程读数，电流表A的示数可能为0.4A或2A，电流表的示数可能为0.2A或1A。示数不可能相同，所以电流表测支路电流。滑动变阻器的最小电流为
滑动变阻器的最小电流为
电流表A测干路电流，所以电流表A的示数不可能为0.4A，应为2A。电流表的示数不可能为0.2A，应为1A，则电流表选用的是的量程。根据并联电流规律可知，两条支路电流均为1A。所以、阻值相等，均为
答：（1）当接入电路的阻值为5Ω时，的电功率为4.05W；
（2）电流表选用的是的量程，接入电路可能的阻值为。
33. 如图甲是某团队设计的“智能浸泡上漆器”结构简图。上漆器为圆筒容器，装配有电动牵引设备、力传感器等器件。上漆器内部底面积为，内有适量油漆，待上漆的柱体A底面积为，通过细绳与牵引设备相连，静止时力传感器示数为。现启动牵引设备使柱体A下降，浸没于油漆并静止，如图乙所示。此时容器内的液面升高了8cm，柱体A的上表面距离液面，力传感器示数为，与之差为10N。g取10N/kg，忽略因上漆导致油漆量的减少。
（1）柱体A的高度是多少？
（2）油漆的密度是多少？
（3）启动牵引设备将柱体A提升，并保持在此位置使其再浸泡一段时间。此时力传感器示数为，且，则液体在柱体A底部产生的压强是多少？柱体A的密度是多少
【答案】（1）；（2）；（3），
【解析】
【详解】解：（1）柱体A的体积为
则柱体A的高度为
（2）根据称重法，浸没时柱体A的浮力为
则油漆的密度为
（3）柱体A的上表面距离液面，启动牵引设备将柱体A提升，则减小量为
则水位降低的量为
则此时柱体A底部深度为
则液体在柱体A底部产生的压强为
，根据称重法，则有
即
即
解得。
答：（1）柱体A的高度为；
（2）油漆的密度为；
（3）启动牵引设备将柱体A提升，则液体在柱体A底部产生的压强是，柱体A的密度是。实验次数
1
2
3
4
5
6
7
8
水滴数/滴
4
8
12
16
20
24
28
32
摩擦力/N
3.16
3.34
3.72
3.92
3.02
2.80
2.82
2.82
实验次数
动力/钩码个数
动力臂
阻力/钩码个数
阻力臂
1
6
20
4
30
2
4
10
2
20
3
2
30
3
4
1
25
5
5
…
…
…
…
…
注意事项：
1.答题前，考生务必将姓名、准考证号填写在试卷和答题卡上。
2.考生作答时，请在答题卡上作答（答题注意事项见答题卡），在本试卷、草稿纸上作答无效。
3.考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题共13小题，每小题2分，共26分。在给出的四个备选项中，只有一个选项符合题目要求。）
1. 日前，铁路部门在部分复兴号动车组列车上设置了静音车厢，乘客乘坐静音车厢需要遵守多项规定，包括不聊天、不外放音乐等，这可以减小车厢内噪声的（ ）
A. 音调B. 音色C. 响度D. 频率
【答案】C
【解析】
【详解】乘客乘坐静音车厢需要遵守多项规定，包括不聊天、不外放音乐等，这样可以有效降低声音的响度，在静音车厢里旅客可享受更加安静的乘车环境。故C符合题意，ABD不符合题意。
故选C。
2. 人类可以利用以下能源给汽车提供动力，其中对环境污染最小的是（ ）
A. 乙醇汽油B. 太阳能C. 天然气D. 柴油
【答案】B
【解析】
【详解】乙醇汽油和柴油燃烧产生二氧化硫、二氧化氮、可吸入颗粒物等；天然气的主要成分是甲烷，甲烷燃烧生成二氧化碳和水，对环境污染较大，而太阳能属于无污染能源，故B符合题意，ACD不符合题意。
故选B。
3. 蓝牙耳机与手机完成无线连接后，它们之间信息传递的形式是（ ）
A. 热辐射B. 次声波C. 电磁波D. 蓝光
【答案】C
【解析】
【详解】蓝牙是一种短距离的的无线通信技术，是利用电磁波来传递信息的，故ABD不符合题意，C符合题意。
故选C
4. 医院使用核磁共振仪的磁场非常强（相当于地磁的几万倍），因此做核磁共振检查时身上不能带（ ）
A. 纸片B. 棉布C. 塑料扣D. 铁制品
【答案】D
【解析】
【详解】能够吸引铁、钴、镍等物质的性质叫磁性，由于核磁共振仪的磁场非常强，铁制品易被磁化，影响诊断，故D符合题意，ABC不符合题意。
故选D。
5. 《天工开物》记载的“透火焙干”是造纸的一道工序，其做法是将刚生产出的湿纸张贴在烤火的墙上（如图）。给墙壁烤火能加快湿纸变干的主要原因是（ ）
A. 升高湿纸的温度B. 增大湿纸的表面积
C. 改变湿纸中的液体种类D. 加快湿纸表面的空气流动
【答案】A
【解析】
【详解】影响蒸发快慢的因素：液体温度、液体表面积和液体表面上方的空气流动速度。“透火焙干”中把湿纸贴在热墙上，湿纸从墙上吸收热量，使纸的温度升高，从而使水分蒸发加快，使湿纸干得更快。故A符合题意，BCD不符合题意。
故选A。
6. 电水壶的电源线里有三根线，其中一根通过插座与室外的大地相连。这是为了防止（ ）
A. 电源线过热B. 水壶温度过高
C. 水壶工作电流过大D. 水壶外壳使人触电
【答案】D
【解析】
【详解】电水壶的电源线里有三根线，其中一根通过插座与室外的大地相连，同时和用电器的金属外壳相连，万一电源火线的绝缘皮损坏漏电，使用电器外壳带电，电流就会通过接地的导线流入大地，不至于对人体造成伤害。故ABC不符合题意，D符合题意。
故选D。
7. 如图所示，用钢尺击打一摞棋子中间的一个，该棋子飞了出去出而上面的棋子又落在正下方，下列说法正确的是（ ）
A. 该棋子具有惯性B. 剩余的棋子没有惯性
C. 该棋子一直做匀速直线运动D. 该棋子一直受到钢尺的作用力
【答案】A
【解析】
【详解】AB．一切物体都有惯性，被击飞的棋子和落在正下方的棋子都具有惯性，故A正确，B错误；
C．受到打击棋子飞出去，由于受到重力，棋子的运动速度和方向都发生了变化，做的是变速曲线运动，故C错误；
D．该棋子只在钢尺被击打时受到钢尺的作用力，故D错误。
故选A。
8. 列车驶离车站并逐渐加速到最大行驶速度的过程中，我们说座位上的乘客是静止的，所选择的参照物是（ ）
A. 站台B. 座位C. 楼房D. 太阳
【答案】B
【解析】
【详解】列车驶离车站并逐渐加速到最大行驶速度的过程中：
B．座位上的乘客与座位的相对位置不变，乘客相对座位是静止的，故B符合题意；
ACD．座位上的乘客与站台、楼房、太阳的相对位置改变，乘客相对站台、楼房、太阳是运动的，故ACD不符合题意。
故选B。
9. 如图，量角器竖直置于水中，一束光从水里射到水面。这束光的入射角是（ ）
A. 35°B. 55°C. 90°D. 125°
【答案】A
【解析】
【详解】如图，90°刻度线相当于法线，入射光线经过55°刻度线，则这束光的入射角为
90°-55°=35°
故A符合题意，BCD不符合题意。
故选A。
10. 小明将带正电的物体固定放置，再将一个带正电的小球系在绝缘线上，先后挂在、、位置（静止后如图所示），比较小球偏离竖直线的角度。小明想研究的问题是（ ）
A. 带电体是否能吸引轻小物体B. 同种电荷之间是否互相排斥
C. 电荷间的作用力大小与其距离是否有关D. 电荷间的作用力大小与带电多少是否有关
【答案】C
【解析】
【详解】影响静电力的大小因素有物体所带电荷量的大小、物体与小球之间的距离等，所以，实验中要采用“控制变量法”。本实验中静电力的大小是通过丝线偏离竖直方向的角度来显示的，实验中小球和物体电量不变，发现增大物体与小球间的距离，丝线偏离竖直方向的角度反而减小；通过大量实验表明，电荷之间的静电力随着电荷量的增大而增大，随着距离的增大而减小，所以，小明想研究的问题是：电荷间的作用力大小与其距离是否有关，故C符合题意，ABD不符合题意。
故选C。
11. 如图所示，农民赶着牛拉着铧犁在田里劳动，它们以相同速度向前行进，则其动能（ ）
A. 农民最大B. 铧犁最大C. 牛最大D. 一样大
【答案】C
【解析】
【详解】动能的大小和物体的质量以及物体的速度有关，由于农民赶着牛拉着铧犁在田里劳动，它们以相同速度向前行进，即三者速度大小相等，但由于牛的质量最大，所以，牛的动能最大，故C符合题意，ABD不符合题意。
故选C。
12. 医院里备有应急用的钢制氧气瓶，里面充满氧气，密闭良好。到了晚上瓶中氧气的温度随气温降低，那么瓶中氧气的（ ）
A. 质量减小B. 密度减小C. 分子体积减小D. 分子平均动能减小
【答案】D
【解析】
【详解】A．钢制氧气瓶密闭良好，所以，瓶中氧气的质量不变，故A不符合题意；
B．钢制氧气瓶密闭良好，瓶中氧气的质量不变，体积不变，由知道，瓶中氧气的密度不变，故B不符合题意；
C．瓶中氧气的质量不变，体积不变，所以分子体积不变，故C不符合题意；
D．温度是气体分子平均动能的标志，温度越高，分子的平均动能越大，所以，晚上瓶中氧气的温度随气温降低，分子平均动能减小，故D符合题意。
故选D。
13. 小明将一杯温度为36℃的水放入冰箱冷冻室后，水变为-18℃的冰块。现将这杯水的变化过程分为三个阶段：
①36℃的水变为18℃的水，放出热量；②18℃的水变为0℃的冰，放出热量；③0℃的冰变为-18℃的冰，放出热量。
已知水的比热容大于冰的比热容，全过程质量不变，下列关系式正确的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】在过程①③中，冰和水的质量相同，温度变化相同，又c冰＜c水，由知道，所以，在过程①中水放出的热量大于在过程③中冰放出的热量，即
在过程①②中，水降低温度释放的热量相等，但在过程②中，0℃水凝固变成0℃冰，持续放热，温度不变，水的内能减小，继续放热，所以
故B符合题意，ACD不符合题意。
故选B。
二、多项选择题（本大题共3小题，每小题3分，共9分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。）
14. 我们用如图所示的水流来类比并联电路中的电流，则以下说法正确的是（ ）
A. 进水口相当于和电源正极相连B. 进水口相当于和电源负极相连
C. 较粗的水管相当于阻值较大的电阻D. 较粗的水管相当于阻值较小的电阻
【答案】AD
【解析】
【详解】AB．电路中电流从正极出发，最终回到负极。如图所示的水流来类比并联电路中的电流，进水口相当于和电源正极相连，出水口相当于和电源负极相连，故A正确，B错误；
CD．并联电路中，各支路电压相同，电阻越小，根据则电流越大。较粗的水管中水流较大，相当于阻值较小的电阻，故C错误，D正确。
故选AD。
15. 植物不是沉默的生命。有报道称，科学家在隔音箱里将声音探测设备放在距离植物10cm处，通过实验发现：当遭受干旱胁迫或茎被切断时，植物会发出声音，音量约为65dB，频率在20001~100000Hz之间。如果以上信息属实，那么这些声音（ ）
A. 是由植物的振动产生B. 是超声波，所以人耳听不到
C. 音量太小，所以人耳听不到D. 在空气中的传播速度约为340m/s
【答案】AB
【解析】
【详解】A．声音是由物体的振动产生的，所以这些声音是由植物的振动产生，故A符合题意；
BC．人耳的听觉范围为20Hz～20000Hz，低于20Hz是次声波，大于20000Hz是超声波，由于植物会发出声音的频率在20001~100000Hz之间，故是超声波，是人耳听不到，人正常说话的声音是，40-60分贝，故B符合题意，C不符合题意；
D．声音在15℃的空气中的传播速度约为340m/s，故D不符合题意。
故选AB。
16. 为什么许多公共场合的地面在用水打扫过后会摆放“小心地滑”的牌子呢？小明进行了实验研究：在水平瓷砖地板上滴不同滴数的水并涂匀，用弹簧测力计拉着一块不吸水的木块在地板上做匀速直线运动，测出摩擦力（如图），记录数据如下表。关于这一实验的说法正确的是（ ）
A. 实验中采用了控制变量法
B. 小明在研究接触面的水的多少对摩擦力的影响
C. 分析数据可得，摩擦力大小与接触面水滴数成正比
D. 分析数据可得，摩擦力大小与接触面水滴数成反比
【答案】AB
【解析】
【详解】AB．根据题意知道“在水平瓷砖地板上滴不同滴数的水并涂匀，用弹簧测力计拉着一块不吸水的木块在地板上做匀速直线运动”，即控制了水平瓷砖的面积和木块对瓷砖的压力，而滴不同滴数的水，说明应用了控制变量法研究接触面的水的多少对摩擦力的影响，故AB正确；
CD．由表格数据知道，前4次实验过程中，水滴数增加，摩擦力增大，第5次实验后，水滴数增加，摩擦力变小且趋于平稳，故能得出的结论：水量在一定范围内会增大物体之间的摩擦力，超过一定范围后会减小物体之间的摩擦力，直至稳定不变，故CD错误。
故选AB。
三、填空题（本大题共6小题，每空1分，共12分）
17. 人体是导体。通常情况下人体电阻约为，在皮肤潮湿时，人体的电阻会变______。用手直接接触1.5V的干电池不会对人体造成伤害，但接触到电压为______V的家庭电路就有发生触电的危险。
【答案】 ①. 小 ②. 220
【解析】
【详解】[1]人体皮肤干燥的时候电阻大些，皮肤潮湿的 时候电阻小些。
[2]一节干电池的电压是1.5V,家庭电路的电压 是220V，人体是导体，用手直接接触1.5V的干电池不会对人体造成伤害，但接触到电压为220V的家庭电路就有发生触电的危险。
18. 太阳光是白光，它在空气中沿______传播，通过棱镜后，被“分解”成各种颜色的光，这种现象叫光的______。
【答案】 ①. 直线 ②. 色散
【解析】
【详解】[1]光在同种均匀介质中沿直线传播，太阳光是白光，它在空气中沿直线传播。
[2]当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象。
19. 如图水壶的壶嘴与壶身组成一个___________器，因此两处的水面相平。假如沿图中箭头方向使劲吹气，壶嘴内的水面将___________（选填“上升”、“下降”或“不变”）。
【答案】 ①. 连通 ②. 上升
【解析】
【详解】[1]茶壶的壶嘴和壶身构成了一个连通器，当里面的水不流动时，壶嘴和壶身内的水面保持相平。
[2]在壶嘴上方吹气，管上方气体的流速越大，压强越小，壶内空气的压强不变，壶内空气的压强大于壶嘴内大气压强，壶嘴内的水面将上升。
20. 热传递和做功都可以改变物体的内能。用针扎破一个充满气的气球，破裂时气球碎片向外飞散，在这个过程中，气球内部气体对外界______，内部气体的内能______（填写变化情况）。
【答案】 ①. 做功 ②. 减小
【解析】
【详解】[1][2]物体对外界做功，物体的内能会减小，外界对物体做功，物体的内能会增加。用针扎破一个充满气的气球，破裂时气球碎片向外飞散，在这个过程中，气球内部气体对外界做功，内部气体的内能减小。
21. 某大楼的入口安装有自动玻璃门。小明沿与玻璃门垂直的方向朝玻璃门靠近了1m，则他在玻璃门中的像与他本人的距离减小了___________m。小明走到距门较近时停住，这时玻璃门感应到有人出入，以1m/s的速度向右滑开，则小明在玻璃门中的像___________（填写运动情况）。
【答案】 ①. 2 ②. 静止
【解析】
【详解】[1]小明沿与玻璃门垂直的方向朝玻璃门靠近了1m，像也会沿离与玻璃门垂直的方向朝玻璃门靠近1m，则他在玻璃门中的像与他本人会减小的距离为1m+1m=2m。
[2]小明走到距门较近时停住，这时玻璃门感应到有人出入，以1m/s的速度向右滑开时，根据像和物体各对应点的连线与平面镜垂直，因为小明静止，所以他在玻璃门中的像也静止。
22. 重均为G的甲、乙两个正方体，底面积之比是1∶2，则它们置于水平桌面时对桌面的压强之比为___________；将重为、的物体A、B分别放在甲、乙上，此时甲、乙对桌面的压强均为p；现将B切下，放在甲上，如果甲对桌面的压强变为2p，则G和GA需要满足的条件是G=___________（填一个数字）。
【答案】 ①. 2∶1 ②. 1
【解析】
【详解】[1]由 知道，甲、乙两个正方体对桌面的压强之比
[2]根据题意知道
由此可得
现将B切下，放在甲上，则甲对桌面的压强变为
由此可得G和GA需要满足的条件是
四、作图题（本大题共1小题，共4分）
23. 画出图中荡秋千的孩子所受重力的示意图。
【答案】
【解析】
【详解】过男孩的重心，沿竖直向下的方向画一条有向线段，并用G表示，如下图
24. 标出图中通电螺线管的N极。
【答案】
【解析】
【详解】根据图中电源的正负极，利用安培定则可判断螺线管的右端为N极。
五、实验探究题（本大题共4小题，共25分）
25. 用如图装置探究什么情况下磁可以生电。蹄形磁体水平放置，导线ab水平悬挂。（注：各空均选填“偏转”或“不偏转”）
（1）让导线ab在磁场中静止，可观察到指针___________
（2）仅使ab沿竖直方向运动，可观察到指针不偏转，若仅使磁体沿竖直方向运动，指针将___________；仅使ab沿水平方向运动，可观察到指针偏转，若仅使磁体沿水平方向运动，指针将___________；当观察到指针偏转，表明产生了电流，这个过程消耗的机械能转化成___________（填能量形式）能；
（3）分析实验中看到的现象，就能知道产生感应电流的条件了。根据这一条件可知，若使ab以a为轴在水平面旋转，指针将___________
【答案】 ①. 不偏转 ②. 不偏转 ③. 偏转 ④. 电 ⑤. 偏转
【解析】
【详解】（1）[1]产生感应电流的条件：闭合电路的部分导体在磁场中做切割磁感线运动。蹄形磁铁的磁感线由N极指向S极，导线ab在磁场中静止，未做切割磁感线运动，故不会产生感应电流，指针不偏转。
（2）[2]仅使磁体沿竖直方向运动，以磁体为参照物，ab沿竖直方向运动，未做切割磁感线运动，故不会产生感应电流，指针不偏转。
[3][4]仅使ab沿水平方向运动，ab在磁场中做切割磁感线运动，产生感应电流，故指针偏转，此时机械能转化为电能。
（3）[5]若使ab以a为轴在水平面旋转，会切割磁感线，产生感应电流，故指针会偏转。
26. 某小组利用如图的电路进行实验，研究串联电路的电流规律。图中电流表的左接线柱对应其___________（选填“正”或“负”）接线柱。分别测出A、B、C三点的电流IA、IB、IC，结果发现IA与IC的大小关系是IA___________IC。
【答案】 ①. 正 ②. =
【解析】
【详解】[1]使用电流表时，电流应从电流表的正接线柱流入，从电流表的负接线柱流出，图中电流从左流向右，故电流表的左接线柱对应正接线柱。
[2]因为电路为串联电路，串联电路中电流处处相等，因此IA与IC的大小关系是IA=IC。
27. 如图是研究滑轮组机械效率的实验。测量拉力时应拉动弹簧测力计做___________（选填“匀速”或“变速”）运动。如果仅换用质量不同的动滑轮进行实验，滑轮组的机械效率___________（选填“会”或“不会”）发生变化。
【答案】 ①. 匀速 ②. 会
【解析】
【详解】[1]测量拉力时应拉动弹簧测力计做匀速运动，在匀速拉动时，物体处于平衡状态，物体受到的力是平衡力。
[2]如果仅换用质量不同的动滑轮进行实验，根据可知，有用功不变，额外功发生变化，故滑轮组的机械效率会发生变化。
28. 某小组探究凸透镜成像的规律，还没调整烛焰的高度就开始实验，结果光屏上所成烛焰的像如图丙，这个像是___________（选填“实”或“虚”）像，说明烛焰的位置___________（选填“高”或“低”）于透镜中心。
【答案】 ①. 实 ②. 高
【解析】
【详解】[1]由于观察到光屏上呈现清晰的像，所以，此像是实像。
[2]过凸透镜的光心的光线传播方向不改变，由图知道，像在光屏上的位置偏低，说明烛焰的位置偏高。
29. 如图是探究杠杆的平衡条件的装置。
（1）在杠杆上挂钩码前，调节杠杆两端的螺母，使杠杆保持___________并静止，达到平衡状态；
（2）该小组在实验中操作规范，由于不知道钩码的重力大小，记录的数据如下表所示。
分析数据后，初步总结出杠杆的平衡条件：动力与阻力之比和动力臂与阻力臂之比互为倒数。显然，钩码重力的具体数值对得到杠杆平衡条件___________（选填“有”或“没有”）影响。根据此结论，表中第3次实验数据的阻力臂为___________cm；
（3）为明确钩码的重力大小，该小组找来天平测其质量。调整天平横梁平衡时，要先把游码移到标尺左端的___________处。测量钩码质量，当天平平衡时托盘中的砝码及游码的位置如图乙所示，则质量为___________g，即可求出重力大小；
（4）杆秤是根据杠杆的平衡条件工作的。如图丙，当秤盘不放物品时，秤砣悬挂在0kg刻度线处杆秤刚好平衡（简称“调零”）。某杆秤的秤盘因不慎磕坏了一个缺口，导致杆秤不能调零，继续使用该杆秤，测量结果将___________。该小组在秤盘底粘一块橡皮泥，使杆秤能调零，那么使用该杆秤，测量结果将___________。（选填“偏大”、“偏小”或“不受影响”）
【答案】 ①. 水平 ②. 没有 ③. 20 ④. 0刻度 ⑤. 50.2 ⑥. 偏小 ⑦. 不受影响
【解析】
【详解】（1）[1]为了便于测量力臂，在杠杆上挂钩码前，调节杠杆两端的螺母，使杠杆保持水平并静止。
（2）[2]根据题意知道“动力与阻力之比和动力臂与阻力臂之比互为倒数”，即
由数学知识知道，此结论也可以表述为，说明钩码重力的具体数值对得到杠杆平衡条件没有影响。
[3]根据“动力与阻力之比和动力臂与阻力臂之比互为倒数”知道，表中第3次实验数据的阻力臂
（3）[4]调节天平横梁平衡时，应先将游码调至标尺的0刻度线处，然后按“左偏右调”的方法调节。
[5]由图乙知道，砝码的总质量为50g，标尺的分度值为0.2g，游码示数为0.2g，则钩码的质量为
50g+0.2g=50.2g
（4）[6]由于某杆秤的秤盘因不慎磕坏了一个缺口，在测量时需要多放物品去不足缺口处的质量，所以，在不变时，测量结果偏小。
[7]该小组在秤盘底粘一块橡皮泥，则补足了因缺口而减小的秤盘的质量，所以使杆秤能调零，那么使用该杆秤，测量结果将不变。
30. 小明了解到，给物体“称重”可以利用压阻应变片元件，当改变对压阻应变片压力时，其阻值发生变化，这种效应称为“压阻效应”。于是，小明用伏安法研究某压阻应变片的压阻效应。已知的阻值在几欧至几十欧之间，电源电压为3V，电流表量程为0.6A。
（1）图甲为小明用伏安法研究的电路图，请在虚线框内画出相应的电路，使电路图完整。（接入电压表、电流表，完成连线）______；
（2）闭合开关前，R的滑片应置于最______端，在电阻上加压力F，闭合开关S，适当移动滑片，使电压表示数如图乙，则电压值为______V，若此时电流表示数为0.2A，可得=______Ω；
（3）改变压力F，得到不同的值，绘成图像如图丙所示，可得与所受压力F的关系式为=______；
（4）小明用现有的器材设计了如图丁所示电路，想把电流表改成简单压力表，即直接在电流表盘上对应电流位置处标上压力大小。在0.15A处标0，则调零电阻R=______Ω，此压力表最大能测压力F=______N。
【答案】 ①. ②. 右 ③. 1.6 ④. 8 ⑤. ⑥. 2 ⑦. 7.5
【解析】
【详解】（1）[1]根据伏安法测电阻思想，应将电流表与串联，电压表与并联，作图如下：
（2）[2]为保护电路，闭合开关前，R的滑片应置于阻值最大处，即最右端。
[3]如图乙，电压表选用小量程，分度值为0.1V，示数为1.6V。
[4]若此时电流表示数为0.2A，则阻值为
（3）[5]如图丙所示，与所受压力F的关系为一次函数，设解析式为
将点（0，18）、（4，10）代入，运用数学知识解得解析式为
（4）[6]由图丙可知，压力为0时，，总电阻为
则调零电阻阻值为
[7]电流表量程为0.6A，电流最大为0.6A，此时阻值最小，压力最大。此时总电阻为
此时阻值为
当时，根据，解得压力，则此压力表最大能测压力F=7.5N。
六、计算题（本大题共3小题，共24分。解答时要求在答题卡相应的答题区域内写出必要的文字说明，计算公式和重要的演算步骤，只写出最后答案，未写出主要演算过程的，不得分）
31. 一辆汽车匀速通过长1500m的隧道用时100s，汽车牵引力的功率恒为。求通过隧道过程中
（1）汽车的速度；
（2）汽车的牵引力；
（3）汽车牵引力做的功。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）汽车的速度为
（2）汽车的牵引力为
（3）汽车牵引力做的功为
答：（1）汽车的速度为；
（2）汽车的牵引力为；
（3）汽车牵引力做的功为。
32. 如图甲所示电路，电源电压为4.5V，两个滑动变阻器上分别标有“10Ω 2A”、“20Ω 2A”，闭合开关。
（1）当接入电路的阻值为5Ω时，求的电功率；
（2）在电路中再接入一个电流表A'，调节和使两个电流表的示数如图乙所示（电流表量程可根据需要选择）。请通过计算回答：
①电流表A'使用哪个量程？
②接入电路可能的阻值为多少？
【答案】（1）4.05W；（2），
【解析】
【详解】解：（1）分析电路可知，两个滑动变阻器并联，电流表A测干路电流。电源电压为4.5V，当接入电路的阻值为5Ω时，的电功率为
（2）由图乙可知，按照不同的量程读数，电流表A的示数可能为0.4A或2A，电流表的示数可能为0.2A或1A。示数不可能相同，所以电流表测支路电流。滑动变阻器的最小电流为
滑动变阻器的最小电流为
电流表A测干路电流，所以电流表A的示数不可能为0.4A，应为2A。电流表的示数不可能为0.2A，应为1A，则电流表选用的是的量程。根据并联电流规律可知，两条支路电流均为1A。所以、阻值相等，均为
答：（1）当接入电路的阻值为5Ω时，的电功率为4.05W；
（2）电流表选用的是的量程，接入电路可能的阻值为。
33. 如图甲是某团队设计的“智能浸泡上漆器”结构简图。上漆器为圆筒容器，装配有电动牵引设备、力传感器等器件。上漆器内部底面积为，内有适量油漆，待上漆的柱体A底面积为，通过细绳与牵引设备相连，静止时力传感器示数为。现启动牵引设备使柱体A下降，浸没于油漆并静止，如图乙所示。此时容器内的液面升高了8cm，柱体A的上表面距离液面，力传感器示数为，与之差为10N。g取10N/kg，忽略因上漆导致油漆量的减少。
（1）柱体A的高度是多少？
（2）油漆的密度是多少？
（3）启动牵引设备将柱体A提升，并保持在此位置使其再浸泡一段时间。此时力传感器示数为，且，则液体在柱体A底部产生的压强是多少？柱体A的密度是多少
【答案】（1）；（2）；（3），
【解析】
【详解】解：（1）柱体A的体积为
则柱体A的高度为
（2）根据称重法，浸没时柱体A的浮力为
则油漆的密度为
（3）柱体A的上表面距离液面，启动牵引设备将柱体A提升，则减小量为
则水位降低的量为
则此时柱体A底部深度为
则液体在柱体A底部产生的压强为
，根据称重法，则有
即
即
解得。
答：（1）柱体A的高度为；
（2）油漆的密度为；
（3）启动牵引设备将柱体A提升，则液体在柱体A底部产生的压强是，柱体A的密度是。实验次数
1
2
3
4
5
6
7
8
水滴数/滴
4
8
12
16
20
24
28
32
摩擦力/N
3.16
3.34
3.72
3.92
3.02
2.80
2.82
2.82
实验次数
动力/钩码个数
动力臂
阻力/钩码个数
阻力臂
1
6
20
4
30
2
4
10
2
20
3
2
30
3
4
1
25
5
5
…
…
…
…
…
相关试卷
2024年西藏自治区中考二模物理试题（原卷版+解析版）： 这是一份2024年西藏自治区中考二模物理试题（原卷版+解析版），文件包含2024年西藏自治区中考二模物理试题原卷版docx、2024年西藏自治区中考二模物理试题解析版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。
2024年上海市黄浦区中考二模物理试题（原卷版+解析版）： 这是一份2024年上海市黄浦区中考二模物理试题（原卷版+解析版），文件包含2024年上海市黄浦区中考二模物理试题原卷版docx、2024年上海市黄浦区中考二模物理试题解析版docx等2份试卷配套教学资源，其中试卷共18页， 欢迎下载使用。
2024年上海市杨浦区中考二模物理试题（原卷版+解析版）： 这是一份2024年上海市杨浦区中考二模物理试题（原卷版+解析版），文件包含2024年上海市杨浦区中考二模物理试题原卷版docx、2024年上海市杨浦区中考二模物理试题解析版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。
