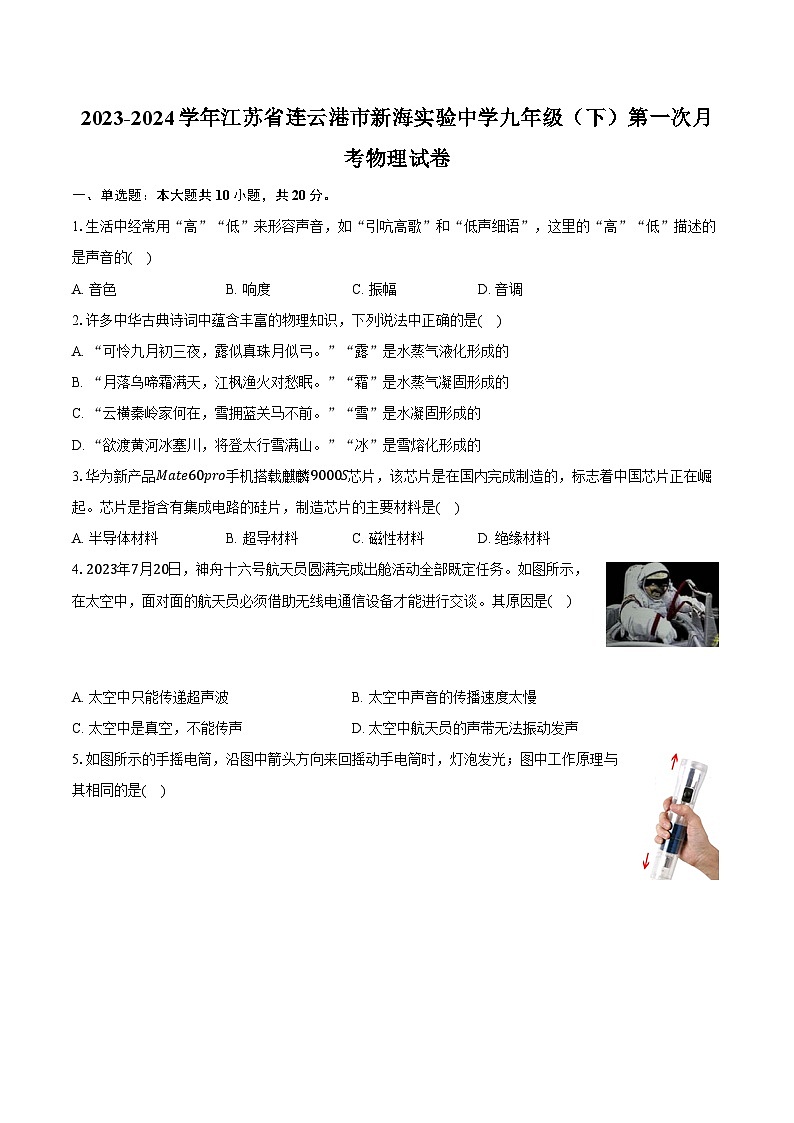

2023-2024学年江苏省连云港市新海实验中学九年级（下）第一次月考物理试卷（含解析）

这是一份2023-2024学年江苏省连云港市新海实验中学九年级（下）第一次月考物理试卷（含解析），共19页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.生活中经常用“高”“低”来形容声音，如“引吭高歌”和“低声细语”，这里的“高”“低”描述的是声音的( )
A. 音色B. 响度C. 振幅D. 音调
2.许多中华古典诗词中蕴含丰富的物理知识，下列说法中正确的是( )
A. “可怜九月初三夜，露似真珠月似弓。”“露”是水蒸气液化形成的
B. “月落乌啼霜满天，江枫渔火对愁眠。”“霜”是水蒸气凝固形成的
C. “云横秦岭家何在，雪拥蓝关马不前。”“雪”是水凝固形成的
D. “欲渡黄河冰塞川，将登太行雪满山。”“冰”是雪熔化形成的
3.华为新产品Mate60pr手机搭载麒麟9000S芯片，该芯片是在国内完成制造的，标志着中国芯片正在崛起。芯片是指含有集成电路的硅片，制造芯片的主要材料是( )
A. 半导体材料B. 超导材料C. 磁性材料D. 绝缘材料
4.2023年7月20日，神舟十六号航天员圆满完成出舱活动全部既定任务。如图所示，在太空中，面对面的航天员必须借助无线电通信设备才能进行交谈。其原因是( )
A. 太空中只能传递超声波B. 太空中声音的传播速度太慢
C. 太空中是真空，不能传声D. 太空中航天员的声带无法振动发声

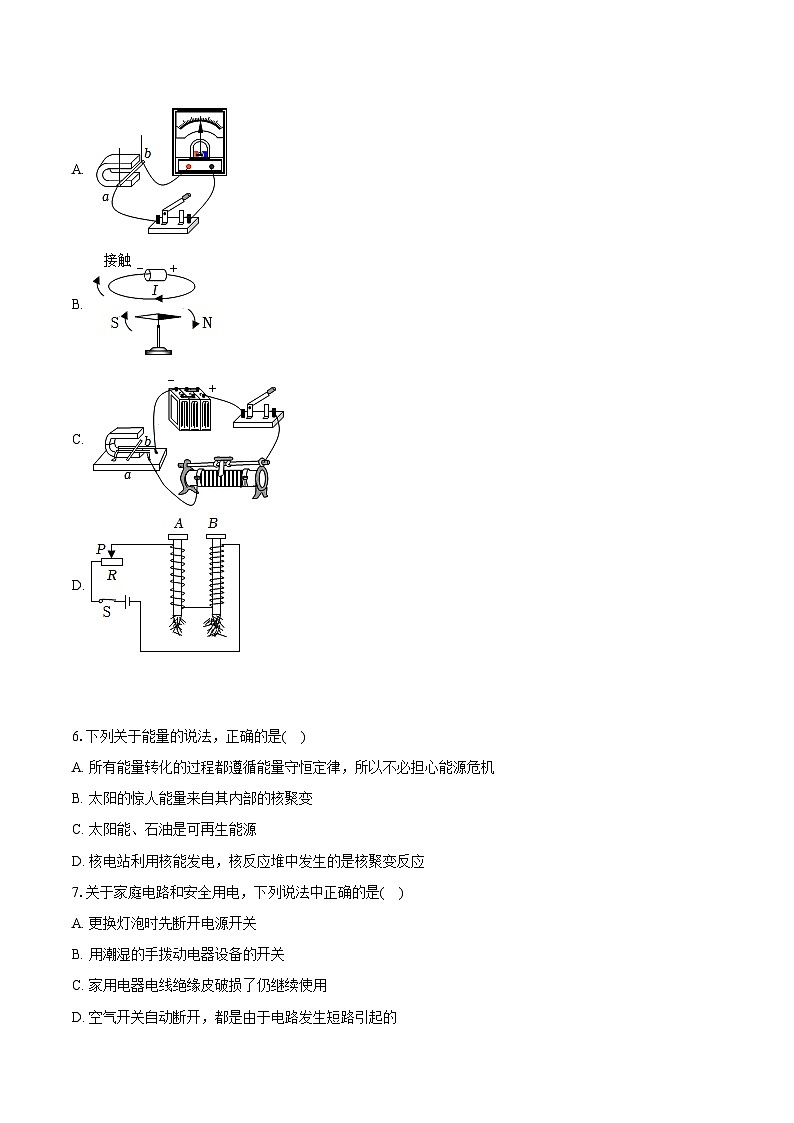

5.如图所示的手摇电筒，沿图中箭头方向来回摇动手电筒时，灯泡发光；图中工作原理与其相同的是( )
A.
B.
C.
D.
6.下列关于能量的说法，正确的是( )
A. 所有能量转化的过程都遵循能量守恒定律，所以不必担心能源危机
B. 太阳的惊人能量来自其内部的核聚变
C. 太阳能、石油是可再生能源
D. 核电站利用核能发电，核反应堆中发生的是核聚变反应
7.关于家庭电路和安全用电，下列说法中正确的是( )
A. 更换灯泡时先断开电源开关
B. 用潮湿的手拨动电器设备的开关
C. 家用电器电线绝缘皮破损了仍继续使用
D. 空气开关自动断开，都是由于电路发生短路引起的

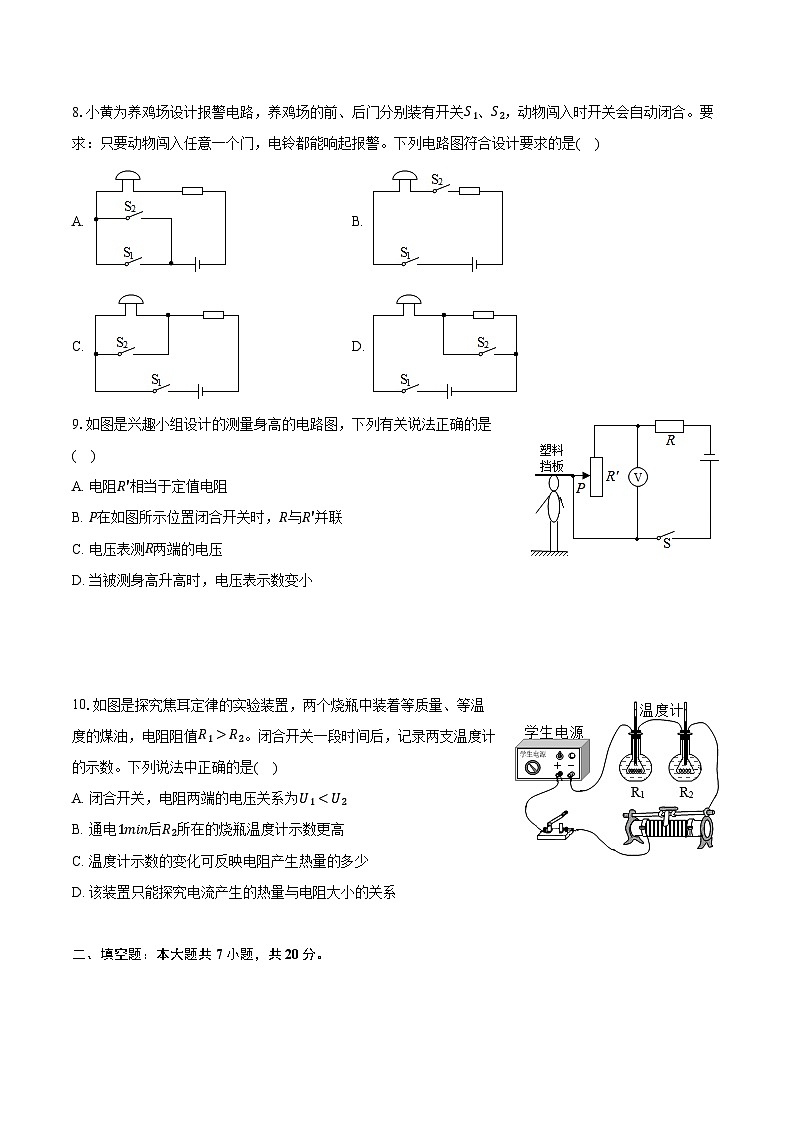

8.小黄为养鸡场设计报警电路，养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合。要求：只要动物闯入任意一个门，电铃都能响起报警。下列电路图符合设计要求的是( )
A. B.
C. D.
9.如图是兴趣小组设计的测量身高的电路图，下列有关说法正确的是( )
A. 电阻R′相当于定值电阻
B. P在如图所示位置闭合开关时，R与R′并联
C. 电压表测R两端的电压
D. 当被测身高升高时，电压表示数变小
10.如图是探究焦耳定律的实验装置，两个烧瓶中装着等质量、等温度的煤油，电阻阻值R1>R2。闭合开关一段时间后，记录两支温度计的示数。下列说法中正确的是( )
A. 闭合开关，电阻两端的电压关系为U1R2，根据U=IR可知，电阻两端的电压关系为U1>U2，故A错误；
B、电流相同，通电时间相同，电阻阻值R1>R2，根据Q=I2Rt可知，R1所在的烧瓶温度计示数更高，故B错误；
C、通电后电流通过电阻丝做功，产生热量被煤油吸收，使煤油的温度升高，通过观察温度计的示数变化来判断电流产生的热量的多少，故C正确；
D、由图可知，电路中有滑动变阻器，移动滑动变阻器滑片，可以改变电路中的电流，能探究电流产生的热量与电流大小的关系，故D错误。
故选：C。
(1)根据欧姆定律分析电阻两端的电压关系；
(2)(3)(4)电流通过电阻丝做功，消耗电能转化为内能，产生的热量被煤油吸收，煤油吸收热量温度升高，本实验是通过温度计的示数变化反应电流产生的热量多少；由焦耳定律可知，电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关。
此题主要考查的是学生对“电流通过导体产生的热量与什么因素有关的”实验的理解和掌握，注意控制变量法和转换法的运用。
11.【答案】振动 信息 声源处
【解析】解：喇叭声是由于喇叭的振动产生的。
喇叭声提示有车来了，行人听到喇叭声后会主动避车，说明声音可以传递信息。
市区内禁止汽车鸣笛，是在声源处减弱噪声。
故答案为：振动；信息；声源处。
声音是由物体的振动产生的；声音可以传递信息和能量；声音的三个特性是音调、响度和音色；减弱噪声有三种途径：①在声源处减弱；②在传播过程中减弱；③在人耳处减弱。
本题考查了声音的传播、声音的利用、噪声的控制，属于基础题。
12.【答案】壶内 a
【解析】解：水蒸气是看不到的，我们看到的“白气”不是水蒸气，是壶内的水蒸气遇冷液化形成的小水滴。
壶嘴处温度较高，不会发生液化现象，也就不会出现“白气”，所以a处较浓。
故答案为：壶内；a。
物质由气态变成液态叫液化，液化方法：一是降低温度，二是压缩体积。
本题考查了生活中的液化现象，掌握物态变化的本质以及液化的条件是解题的关键。
13.【答案】奥斯特 电磁感应现象 电磁铁
【解析】解：奥斯特最早发现电流的周围存在磁场，揭示了电流的磁效应；
法拉第发现了电磁感应现象，并发明了第一台发电机。
利用电流的磁效应可以制成电磁铁。
故答案为：①奥斯特；②电磁感应现象；③电磁铁。
(1)奥斯特是第一个发现电流磁效应的科学家；
(2)法拉第发现了电磁感应现象；
(3)电磁铁是利用电流的磁效应制成的。
本题考查物理发展史的相关事件，属于基础题。
14.【答案】晶体 80 15
【解析】解：如图所示，有固定的熔化的温度，故是晶体。
如图所示，从第10min开始熔化，从第25min结束熔化，温度保持不变，这个不变的温度就是熔点，熔点为80℃。
从第10min开始熔化，从第25min结束熔化，熔化时间为15min。
故答案为：晶体；80；15。
(1)晶体有一定的熔化温度，非晶体没有一定的熔化温度，这是晶体和非晶体的区别；
(2)分析图象发现物质从第10min开始熔化，到第25min熔化结束，晶体物质熔化过程中对应的温度叫做熔点。
观察物质熔化或凝固图象时，要根据是否有一定的熔点或凝固点来确定物质的性质。
15.【答案】火线 笔尖 ab之间断路
【解析】解：
(1)常用测电笔辨别火线和零线，使用测电笔时，手要接触测电笔尾部的金属体，笔尖接触电线，如果氖管发光，表示接触的是火线；
(2)用试电笔测试b、c、d三点，氖管都发光，这说明从火线到b点之间的电路都是完好的，没有断路；而试电笔测试a点时，氖管不发光，这说明b点到零线之间的导线出现断路，由此可以判断出是a、b之间某处断路。
故答案为：火线；笔尖；ab之间断路。
(1)试电笔的用途：辨别火线和零线；
试电笔的使用方法：使用试电笔时，手要接触试电笔尾部的金属体，笔尖接触电线，氖管发光表明接触的是火线，不发光是零线；
(2)用试电笔测试b、c、d三点，氖管都发光，这说明a、c、d与火线是连通的，问题出在ab之间，据此判断。
本题考查了试电笔的使用及家庭电路故障的判断，属于基本技能的考查。
16.【答案】3200 0.01kW⋅h 60W
【解析】解：3200imp/(kW⋅h)的含义是：电路中每消耗1kW⋅h的电能，指示灯闪烁3200次，
因为电路中每消耗1kW⋅h的电能，指示灯闪烁3200次，
所以当指示灯闪烁32次时，消耗的电能为W=323200kW⋅h=0.01kW⋅h，
则该用电器的功率为：P=Wt=0.01kW⋅h1060h=0.06kW=60W。
故答案为：3200；0.01kW⋅h；60W。
本题首先要清楚电能表参数的意义，3200imp/(kW⋅h)的含义是：电路中每消耗1kW⋅h的电能，指示灯闪烁3200次；然后可求指示灯闪烁32次消耗的电能，根据P=Wt求出该用电器的功率。
本题考查学生对电能表铭牌上数据的理解情况，同时要求掌握电能及电功率的计算方法。
17.【答案】13.5 6 2
【解析】解：
(1)灯泡正常发光时的电压为9V，由图象可知，灯泡正常发光时的电流IL=1.5A，
灯泡L正常发光时的功率为P=UI=9V×1.5A=13.5W；
由I=UR可得，灯泡L正常发光时的电阻：
RL=ULIL=9V1.5A=6Ω；
(2)由电路图可知，R与L串联，当滑动变阻器连入电路的电阻最大时，电流最小，灯泡L消耗电功率的最小，
因串联电路中总电压等于各分电压之和，且电路中各处的电流相等，
所以，U=UL′+IR，即12V=UL′+I×10Ω，
由图象可知，当电路中的电流为1A，此时灯泡两端电压为2V，满足上述等式，
则灯泡的最小功率：PL小=UL′I=2V×1A=2W。
故答案为：13.5；6；2。
(1)灯泡正常发光时的电压和额定电压相等，根据图象读出通过灯泡的电流，由P=UI可得灯泡L正常发光时的功率，得用欧姆定律求出灯泡正常发光时灯丝的电阻；
(2)由电路图可知，R与L串联，当滑动变阻器连入电路的电阻最大时，电路中的电流最小，灯泡L消耗电功率的最小，根据图象读出R与L两端的总电压是12V时的电流和灯泡两端电压，根据P=UI求出灯泡的最小功率。
本题考查了串联电路的特点和欧姆定律、电能和电功率公式的应用，从图象中获取有用的信息是关键。
18.【答案】解：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座的上孔接地线；左孔接零线；右孔接火线。如图所示：

【解析】(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
19.【答案】解：因磁体外部磁感线由N极指向S极，故图中通电螺线管的左端为N极，右端为S极，根据同名磁极相互排斥，异名磁极相互吸引，可判定小磁针的左端为N极、右端为S极。由安培定则可知电流应从螺线管的右端流入，左端流出，故电源右端是正极，左端是负极，如下图所示：

【解析】根据磁感线方向可确定螺线管的极性，根据磁极间的相互作用，可以判断小磁针的磁极；
根据安培定则可确定螺线管中电流的方向，从而判断电源正负极。
知道螺线管的电流方向、磁极、小磁针的磁极、磁感线中的任意一者，都可以根据磁极间的作用和安培定则判断另外几者。
20.【答案】自下而上 96 乙 不变 少
【解析】解：(1)为了方便使用酒精灯外焰加热，安装此装置时应自下而上进行。
(2)由图1可知此时温度计的分度值为1℃，示数是96℃。
(3)水沸腾时在水的表面和内部同时产生气泡，内部气泡上升过程中，会不断有水蒸气进入，气泡会变大，故正确的是乙。
(4)①根据图像可知，水在加热过程，温度上升到一定温度后开始沸腾，吸热，温度不变，故水沸腾过程中，继续加热，温度不变。
②在相同加热条件下，水的质量越大，温度上升越慢，a小组的水温上升速度较快，故a小组所用的水的质量比b小组的少。
故答案为：(1)自下而上；(2)96；(3)乙；(4)不变；少。
(1)实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度计的使用规则固定好其位置；
(2)根据温度计的分度值读数；
(3)掌握沸腾时的现象：沸腾时，有大量气泡产生，气泡在上升过程中体积逐渐增大，最后破裂；
(4)a、沸腾时的特点：吸热，但温度不变；b、根据图象，通过加热时间判断水的质量。
本题为探究水沸腾时温度变化的特点实验，难度不大。
21.【答案】A 电流大小 上 换向器
【解析】解：(1)为完成该观察活动且实验效果明显，选择的金属棒应该是非铁类物质，故不能选择铁棒，即选A。
(2)将滑动变阻器的滑片向右端移动，变阻器连入电路的电阻变小，由欧姆定律，电路的电流变大，发现直导线EF向右运动并摆起的幅度更大，这说明磁场对通电导体作用力的大小与电流大小有关；
(3)通电导体在磁场中受力方向与磁场的方向和电流的方向有关，通电后cd段导线受磁场力F1的方向为竖直向下，此时，ab段导线所受磁场力F2的方向是竖直向上的；
(4)要使图乙中线圈持续转动，应在其外部加装换向器，自动改变线圈中的电流方向。
故答案为：(1)A；(2)电流大小；(3)上；(4)换向器。
(1)选择的金属棒应该是非铁类物质(防止被磁化)；
(2)磁场对通电导体作用力的大小与磁场强弱和电流的大小有关；
(3)磁场对通电导体作用力的方向与磁场方向和电流方向有关，当变化其中一个方向时，受力方向变化，两个方向同时改变，受力方向不变；
(4)换向器能自动改变线圈中的电流方向。
本题为实验探究题，考查了通电导体在磁场中受力和电磁感应的原理及应用，认真读题从中得出相关信息是关键。
22.【答案】R断路 右 电阻两端的电压 25
【解析】解：(1)滑动变阻器接一个上接线柱和一个下接线柱串联在电路中，要求滑片向右移动时电流表示数变小，即电阻变大，确定滑动变阻器的左下接线柱接入电路，如下图所示：
(2)若电流表没有示数，说明电路可能断路；电压表有示数，说明故障为与电压表并联的定值电阻断路；
(3)根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻分得的电压增大；
探究电流与电阻的实验中应保持电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表示数保持不变；
(4)根据画出I−R图象(如图乙)知，图中阴影面积为长方形，其面积等于IR，由欧姆定律得，U=IR，阴影面积表示的物理量是电阻两端的电压，其数值为U=IR=0.6A×5Ω=3V；
(5)为了能完成这次实验，滑动变阻器的最小电阻为：
U′−UVR滑大=UVR，即4.5V−3VR滑大=3V50Ω，解得滑动变阻器的最大电阻为：R滑大=25Ω。
故答案为：(1)见解答图；(2)R断路；(3)右；(4)电阻两端的电压；(5)25。
(1)滑动变阻器接一个上接线柱和一个下接线柱串联在电路中，按照甲电路图连接实物图；
(2)若电流表没有示数，说明电路可能断路；电压表有示数，说明电压表、电流表、滑动变阻器、开关与电源相连，据此判断出故障；
(3)根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
(4)根据画出I−R图象(如图乙)知图中阴影面积为长方形，由欧姆定律分析；
(5)由欧姆定律求出在接入50Ω的电阻进行实验时，滑动变阻器连入电路中的电阻与和电源电压，据此分析。
本题探究电流与电阻的关系，考查电路连接、故障分析、数据分析、控制变量法。
23.【答案】解：(1)当S闭合、S1断开时，电路为R1的简单电路，电流表测电路中的电流，
由I=UR可得，电源的电压：U=I1R1=0.3A×20Ω=6V；
(2)当S、S1都闭合时，R1与R2并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，
因并联电路中干路电流等于各支路电流之和，所以通过R2的电流：I2=I−I1=0.5A−0.3A=0.2A，
因并联电路中各支路两端的电压相等，所以电阻R2的阻值：R2=UI2=6V0.2A=30Ω；
(3)S、S1都闭合时，通电1min电路消耗的总电能为：
W=UIt=6V×0.5A×60s=180J。
答：(1)电源的电压为6V；
(2)电阻R2的阻值为30Ω；
(3)S、S1都闭合时，通电1min电路消耗的总电能为180J。
【解析】(1)当S闭合、S1断开时，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；
(2)当S、S1都闭合时，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R1的电流不变，根据并联电路的电流特点求出通过R2的电流，根据并联电路的电压特点和欧姆定律求出电阻R2的阻值；
(3)根据W=UIt求出电路消耗的总电能。
本题考查了并联电路的特点和欧姆定律公式、电功计算公式的应用，是一道较为简单的计算题。
24.【答案】解：(1)根据电磁继电器没有吸下衔铁时，只有R1工作，但衔铁吸下时，两个电阻串联，总电阻较大，根据P=U2R知是保温状态，当只有R1工作，是加热状态，根据欧姆定律知，加热时的电流I=UR1=220V22Ω=10A；
(2)据保温时，两个电阻串联，P保=220W，电源电压U=220V，则：
R1=U2R知，R总=R1+R2=U2P保=(220V)2220W=220Ω，所以R2=220Ω−22Ω=198Ω；
(3)当控制电路的电流达到0.04A时，获得的最高温度为60℃，继电器的衔铁被吸合时，进入保温状态，由图乙可知，此时R=200Ω，可得：U控=I大(R+R3)=0.04A×(200Ω+R3)-----①
当控制电路中的电流减小到0.024A时，最低温度控制在40℃，衔铁被释放，进入加热状态，由图乙可知，此时R=500Ω，可得：U控=I小(R+R3)=0.024A×(500Ω+R3)------②
由①②可得，R3=250Ω；
答：(1)当工作电路为加热状态时的电流大小是10A；
(2)R2工作时的电阻是198Ω；
(3)若热水器内可获得的最高温度为60℃，最低温度控制在40℃，则R3的阻值为250Ω。
【解析】(1)根据电磁继电器没有吸下衔铁时，只有R1工作，但衔铁吸下时，两个电阻串联，总电阻较大，根据P=U2R知是保温状态，当只有R1工作，是加热状态，根据欧姆定律计算加热时的电流；
(2)根据保温时，两个电阻串联，利用P=U2R计算总电阻，根据串联电阻规律计算R2工作时的电阻；
(3)根据当控制电路的电流达到0.04A时，热水器内获得的最高温度为60℃，继电器的衔铁被吸合；当控制电路中的电流减小到0.024A时，最低温度控制在40℃，衔铁被释放，可求得R3的阻值。
本题考查电磁继电器工作原理，串联电路的特点和欧姆定律的应用，电路分析很重要。
