【期中讲练测】人教版八年级下册物理 专题02几种力的作图.zip

这是一份【期中讲练测】人教版八年级下册物理 专题02几种力的作图.zip，文件包含期中讲练测人教版八年级下册物理专题02几种力的作图原卷版docx、期中讲练测人教版八年级下册物理专题02几种力的作图解析版docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。

考点2 弹力相关作图
考点3 摩擦力相关作图
考点4 压力相关作图
考点5 浮力相关作图
考点6 综合力相关作图TOC \ "1-3" \h \u

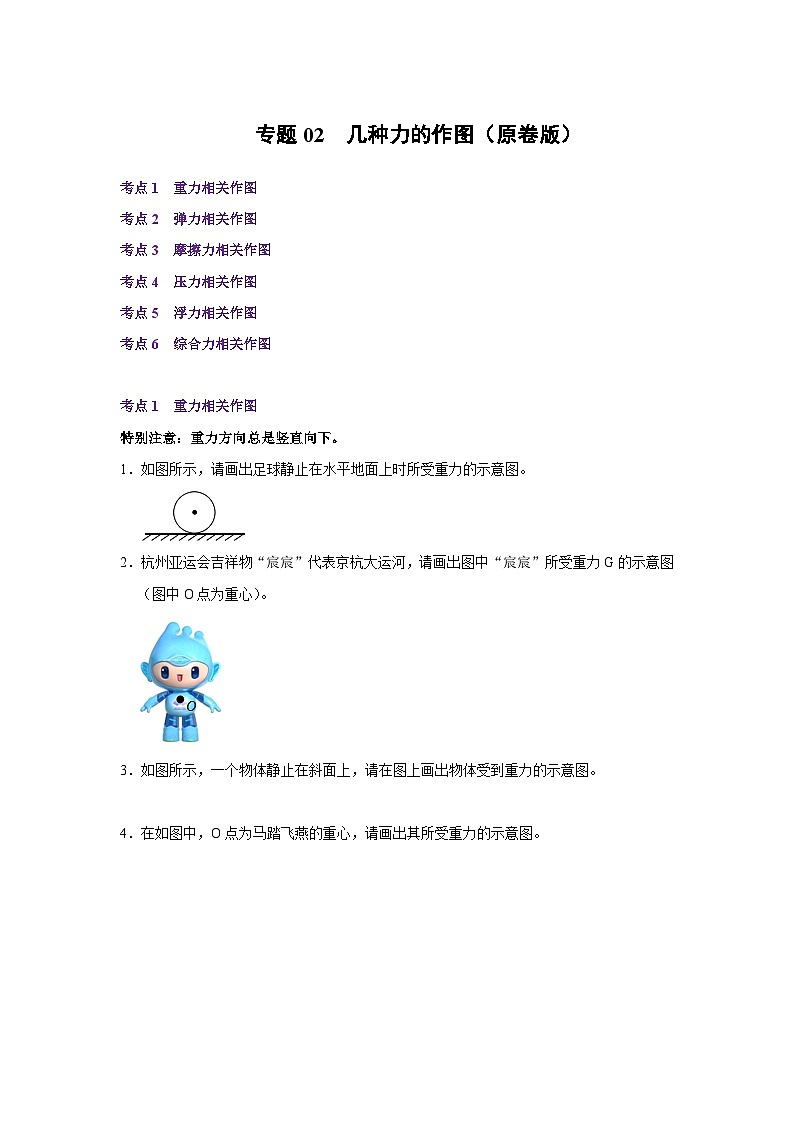

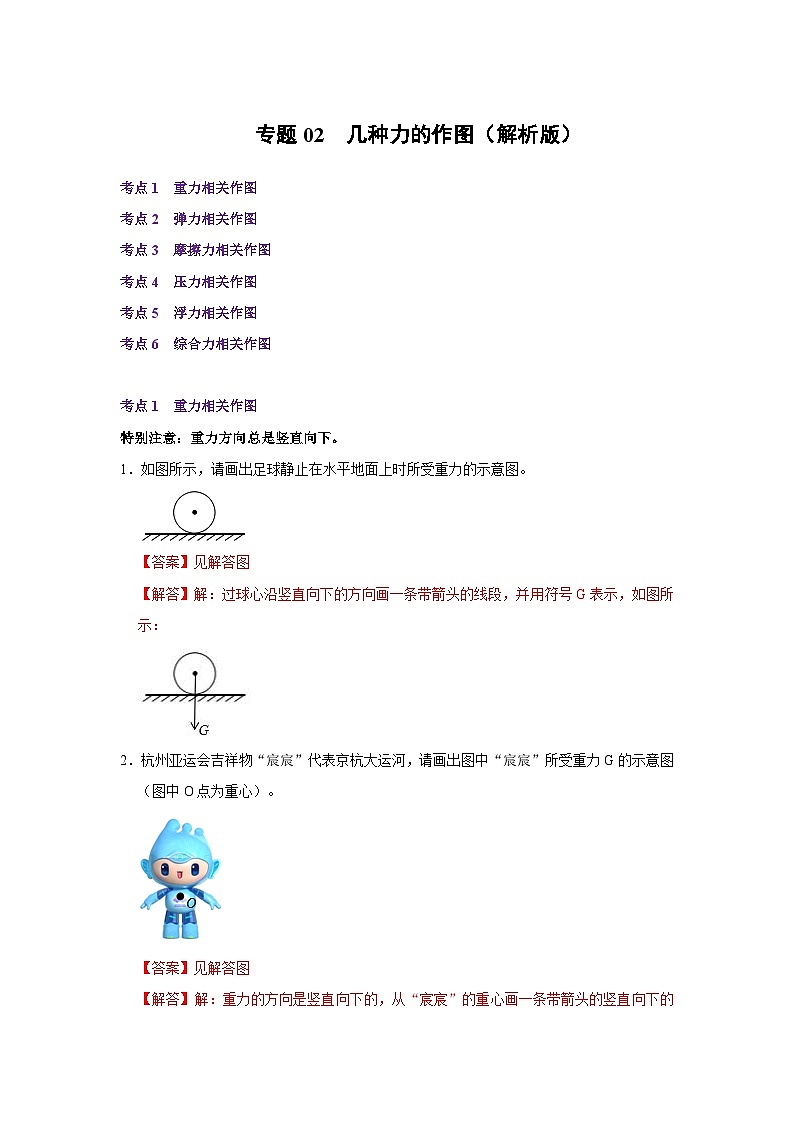

考点1 重力相关作图
特别注意：重力方向总是竖直向下。
1．如图所示，请画出足球静止在水平地面上时所受重力的示意图。

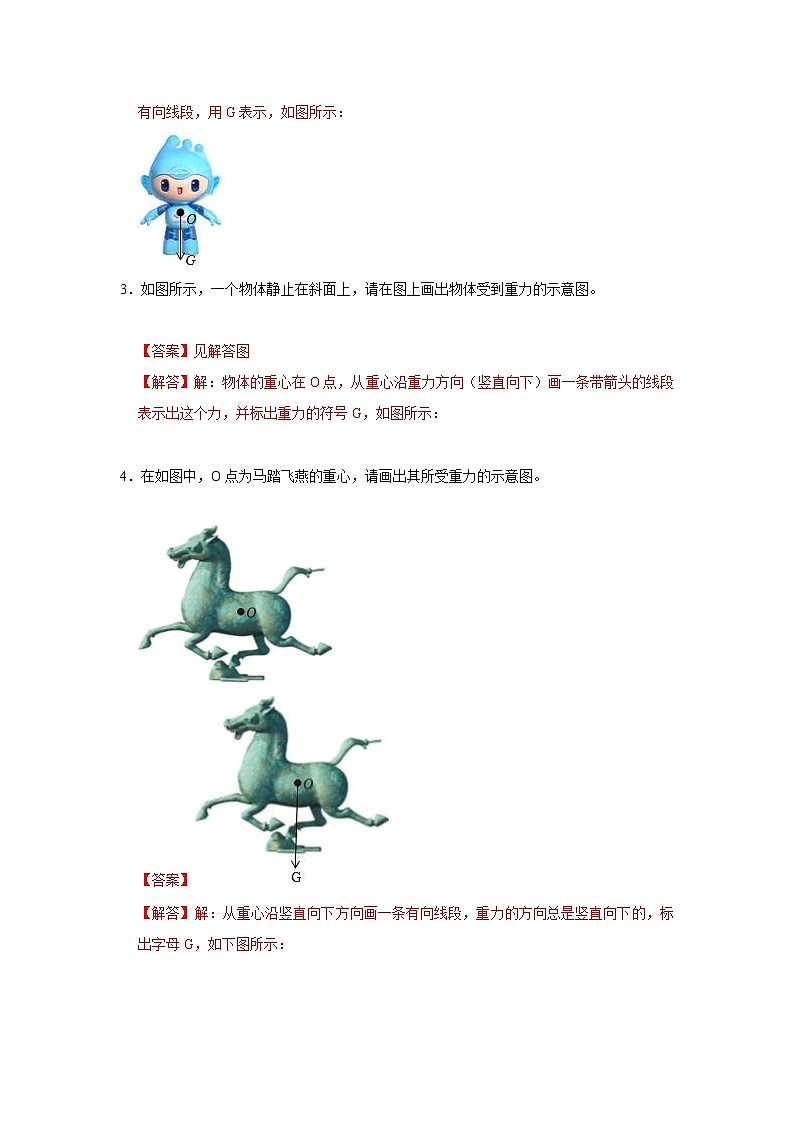

2．杭州亚运会吉祥物“宸宸”代表京杭大运河，请画出图中“宸宸”所受重力G的示意图（图中O点为重心）。
3．如图所示，一个物体静止在斜面上，请在图上画出物体受到重力的示意图。

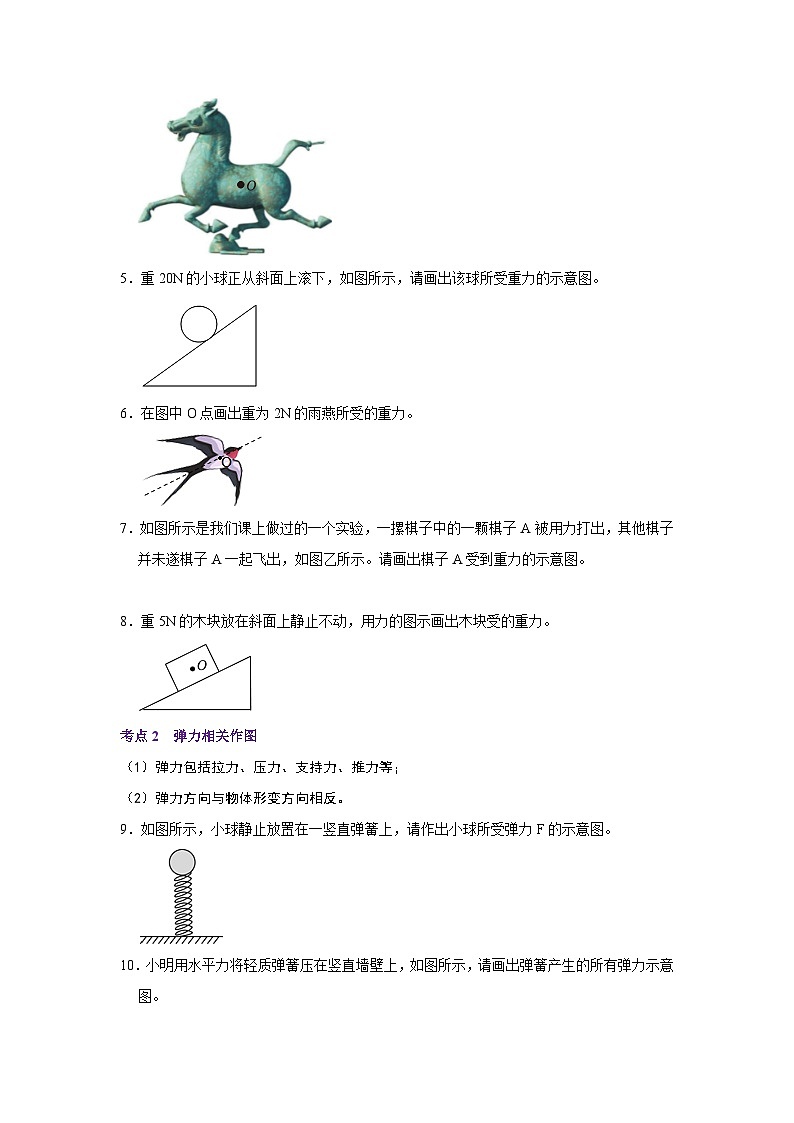

4．在如图中，O点为马踏飞燕的重心，请画出其所受重力的示意图。
5．重20N的小球正从斜面上滚下，如图所示，请画出该球所受重力的示意图。
6．在图中O点画出重为2N的雨燕所受的重力。
7．如图所示是我们课上做过的一个实验，一摞棋子中的一颗棋子A被用力打出，其他棋子并未遂棋子A一起飞出，如图乙所示。请画出棋子A受到重力的示意图。
8．重5N的木块放在斜面上静止不动，用力的图示画出木块受的重力。
考点2 弹力相关作图
（1）弹力包括拉力、压力、支持力、推力等；
（2）弹力方向与物体形变方向相反。
9．如图所示，小球静止放置在一竖直弹簧上，请作出小球所受弹力F的示意图。

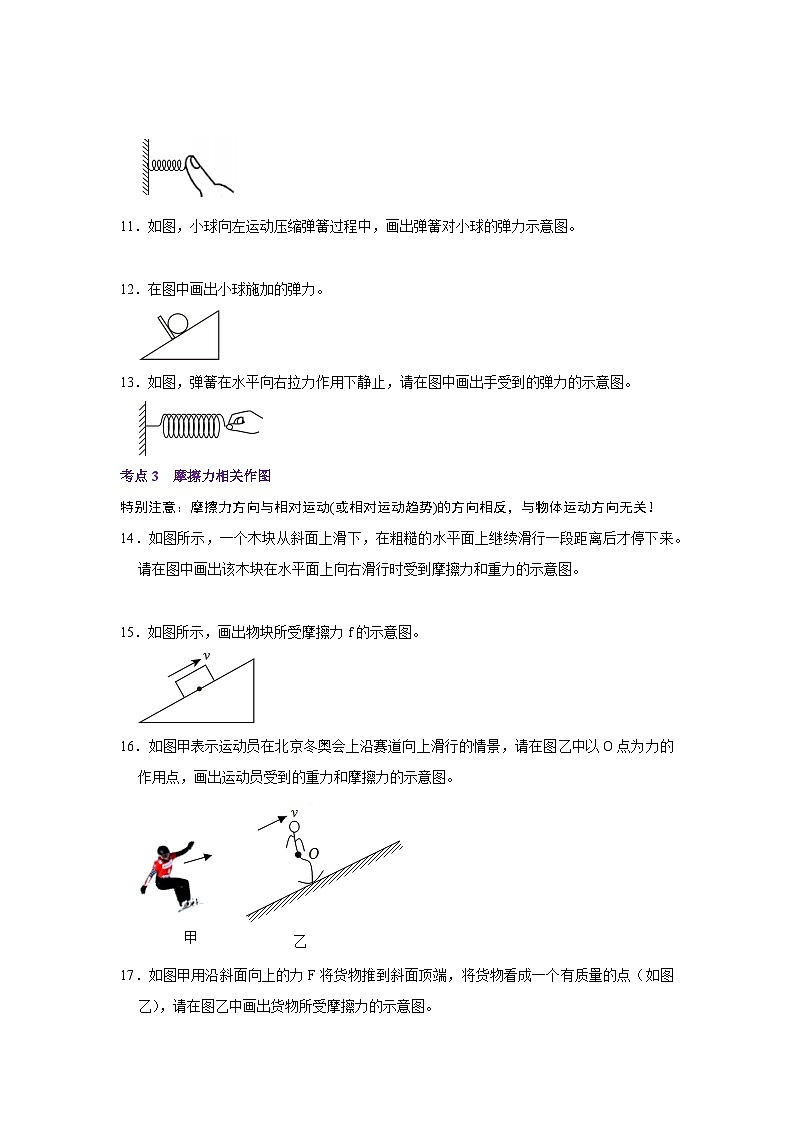

10．小明用水平力将轻质弹簧压在竖直墙壁上，如图所示，请画出弹簧产生的所有弹力示意图。
11．如图，小球向左运动压缩弹簧过程中，画出弹簧对小球的弹力示意图。
12．在图中画出小球施加的弹力。
13．如图，弹簧在水平向右拉力作用下静止，请在图中画出手受到的弹力的示意图。
考点3 摩擦力相关作图
特别注意：摩擦力方向与相对运动(或相对运动趋势)的方向相反，与物体运动方向无关！
14．如图所示，一个木块从斜面上滑下，在粗糙的水平面上继续滑行一段距离后才停下来。请在图中画出该木块在水平面上向右滑行时受到摩擦力和重力的示意图。
15．如图所示，画出物块所受摩擦力f的示意图。
16．如图甲表示运动员在北京冬奥会上沿赛道向上滑行的情景，请在图乙中以O点为力的作用点，画出运动员受到的重力和摩擦力的示意图。
17．如图甲用沿斜面向上的力F将货物推到斜面顶端，将货物看成一个有质量的点（如图乙），请在图乙中画出货物所受摩擦力的示意图。
18．如图所示是滑雪爱好者在滑雪坡道上滑下时情景简化示意图。请在图中O点处画出爱好者此时受到的重力和摩擦力的示意图。
19．冰壶运动是冬奥会比赛项目之一，如图所示是正在水平向左滑行的冰壶。请画出冰壶所受重力G和摩擦力f的示意图（作用点均画在“O”点）。
20．如图，小刚正在用力水平向右推动木箱，画出木箱所受摩擦力的示意图。
考点4 压力相关作图
特别注意：压力的方向与受力物体的表面垂直且指向受压物体。
21．如图，小球静止在斜面上，请画出小球对斜面的压力。
22．如图所示物体A重3N，物体B重5N，请画出物体B对地面的压力示意图。
23．如图，质量均匀的小球a从地面冲上弧形轨道。如图所示，是小球a向上运动的某一状态，请画出此时小球对弧形轨道压力F的示意图。
24．某同学在游乐场游玩时从滑梯滑下，请画出该同学所受重力G及他对滑梯压力F的示意图。
25．如图所示，物体A放在斜面上处于静止状态，在图中画出物体A所受重力G和对斜面压力F的示意图。
26．如图所示，一物体静止于某一斜面上，请你画出物体对斜面的压力的示意图。
27．画出图中拦河大坝A处受到水的压力的示意图。
考点5 浮力相关作图
特别注意：浮力方向总是竖直向上。
28．如图所示，请画出小球静止时所受重力和浮力的示意图（实心黑点为小球重心）。
29．如图所示，悬浮的鱼将气泡吐出后开始下沉，请画出气泡吐出后鱼所受重力和浮力的示意图。（O为重心）
30．如图，重30N的小球浮力水面上，画出小球受到的浮力示意图。
31．如图是一个静止在水中乒乓球A，在图中画出A所受重力G和浮力F的示意图。
32．如图所示，“奋斗者”号潜水器执行完某次任务时静止在水面上，请作出此时“奋斗者”号潜水器所受力的示意图（O为潜水器的重心）。
33．如图所示，一个鸡蛋在盐水中匀速向上运动，请画出鸡蛋所受重力和浮力的示意图（A点为鸡蛋的重心）。
34．如图甲所示，炸油条时油条先沉底后上浮至油面，请你帮助小明同学在图乙中A点，分析画出油条在上浮过程中受到的力。（不计油的阻力）
35．如图（a）所示，橡皮泥沉底于水中，将它捞出捏成碗状后再次放入，发现橡皮泥能漂浮在水面上，请你在（b）中大致画出橡皮泥漂浮时液面的高度。（不计捞出时水的损失，图中不用呈现碗状橡皮泥）
考点6 综合力相关作图
重力、弹力、摩擦力、浮力是作图题中常见的四种力,进行作图时要注意:
（1）明确施力物体,若无施施力物体,则这个力不存在。
（2）地球表面的一切物体都要受到重力的作用。
（3）压力的方向垂直于接触面，竖直向竖直向下,浮力的方向竖直向上。
（4）关于摩擦力:①摩擦力是阻碍物体的相对运动（或相对运动趋势）的力,其方向与相对运动(或相对运动趋势)的方向相反;②摩擦力产生的条件是有压力并且要发生相对运动或已经发生相对运动。
36．如图是现藏于甘肃省博物馆的“马踏飞燕”静止在水平面上。请画出马所受到的力的示意图。
37．如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图（小球重心已标出）。
38．如图所示，水平传送带以v＝0.8m/s的速度顺时针匀速转动，传送带上有一行李箱，与传送带相对静止（忽略空气阻力，传送带足够长）。试画出行李箱所受力的示意图。
39．如图所示，用一细绳将氢气球系在地面上，在水平风力的作用下，氢气球保持静止状态，请在图中O点处画出氢气球受到的重力和细绳的拉力。
40．如图所示，粗糙的水平传送带始终顺时针匀速转动，请作出物体随传送带一起匀速前进时的受力示意图（不计空气阻力）。
41．玩滑板车是小朋友们喜爱的一项运动，如图所示，小朋友一只脚踏上滑板车，另一只脚用力蹬地，滑板车就向左滑动起来。把小朋友和滑板车看成一个整体，请画出小朋友脚离开地面之后向左滑行时，这个整体受力的示意图。（整体的重心O已经标出）
42．在图中画出静止的缆车轿厢（以方框表示）的受力示意图（不计空气阻力）。
