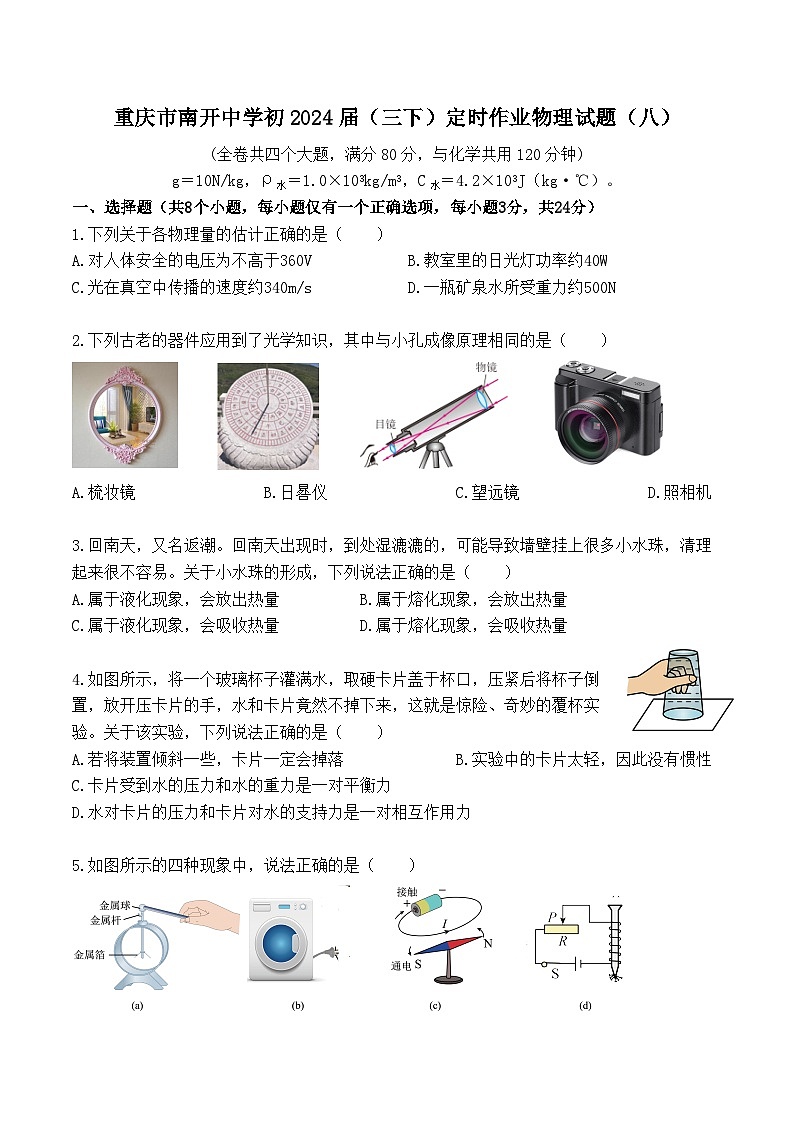

重庆南开中学2023-2024学年九年级下学期期中物理试卷

这是一份重庆南开中学2023-2024学年九年级下学期期中物理试卷，共8页。试卷主要包含了0×103kg/m3，C水＝4，回南天，又名返潮等内容，欢迎下载使用。

g＝10N/kg，ρ水＝1.0×103kg/m3，C水＝4.2×103J（kg·℃）。
一、选择题（共8个小题，每小题仅有一个正确选项，每小题3分，共24分）
1.下列关于各物理量的估计正确的是（ ）
A.对人体安全的电压为不高于360VB.教室里的日光灯功率约40W
C.光在真空中传播的速度约340m/sD.一瓶矿泉水所受重力约500N
2.下列古老的器件应用到了光学知识，其中与小孔成像原理相同的是（ ）
A.梳妆镜B.日晷仪C.望远镜D.照相机
3.回南天，又名返潮。回南天出现时，到处湿漉漉的，可能导致墙壁挂上很多小水珠，清理起来很不容易。关于小水珠的形成，下列说法正确的是（ ）
A.属于液化现象，会放出热量B.属于熔化现象，会放出热量
C.属于液化现象，会吸收热量D.属于熔化现象，会吸收热量
4.如图所示，将一个玻璃杯子灌满水，取硬卡片盖于杯口，压紧后将杯子倒置，放开压卡片的手，水和卡片竟然不掉下来，这就是惊险、奇妙的覆杯实验。关于该实验，下列说法正确的是（ ）
A.若将装置倾斜一些，卡片一定会掉落B.实验中的卡片太轻，因此没有惯性
C.卡片受到水的压力和水的重力是一对平衡力
D.水对卡片的压力和卡片对水的支持力是一对相互作用力
5.如图所示的四种现象中，说法正确的是（ ）

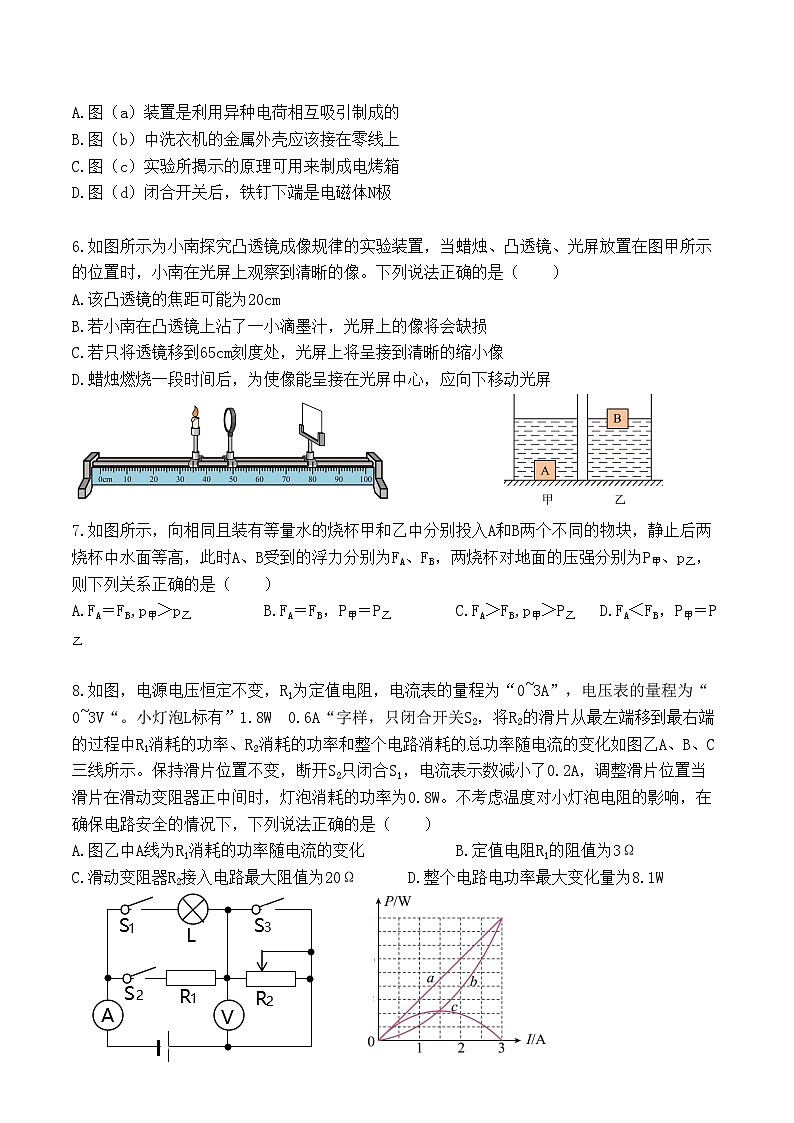

A.图（a）装置是利用异种电荷相互吸引制成的
B.图（b）中洗衣机的金属外壳应该接在零线上
C.图（c）实验所揭示的原理可用来制成电烤箱
D.图（d）闭合开关后，铁钉下端是电磁体N极
6.如图所示为小南探究凸透镜成像规律的实验装置，当蜡烛、凸透镜、光屏放置在图甲所示的位置时，小南在光屏上观察到清晰的像。下列说法正确的是（ ）
A.该凸透镜的焦距可能为20cm
B.若小南在凸透镜上沾了一小滴墨汁，光屏上的像将会缺损
C.若只将透镜移到65cm刻度处，光屏上将呈接到清晰的缩小像
D.蜡烛燃烧一段时间后，为使像能呈接在光屏中心，应向下移动光屏
7.如图所示，向相同且装有等量水的烧杯甲和乙中分别投入A和B两个不同的物块，静止后两烧杯中水面等高，此时A、B受到的浮力分别为FA、FB，两烧杯对地面的压强分别为P甲、p乙，则下列关系正确的是（ ）
A.FA＝FB,p甲＞p乙B.FA＝FB，P甲＝P乙C.FA＞FB,p甲＞P乙D.FA＜FB，P甲＝P乙
8.如图，电源电压恒定不变，R1为定值电阻，电流表的量程为“0~3A”，电压表的量程为“0~3V“。小灯泡L标有”1.8W 0.6A“字样，只闭合开关S2，将R2的滑片从最左端移到最右端的过程中R1消耗的功率、R2消耗的功率和整个电路消耗的总功率随电流的变化如图乙A、B、C三线所示。保持滑片位置不变，断开S2只闭合S1，电流表示数减小了0.2A，调整滑片位置当滑片在滑动变阻器正中间时，灯泡消耗的功率为0.8W。不考虑温度对小灯泡电阻的影响，在确保电路安全的情况下，下列说法正确的是（ ）
A.图乙中A线为R1消耗的功率随电流的变化B.定值电阻R1的阻值为3Ω
C.滑动变阻器R2接入电路最大阻值为20ΩD.整个电路电功率最大变化量为8.1W

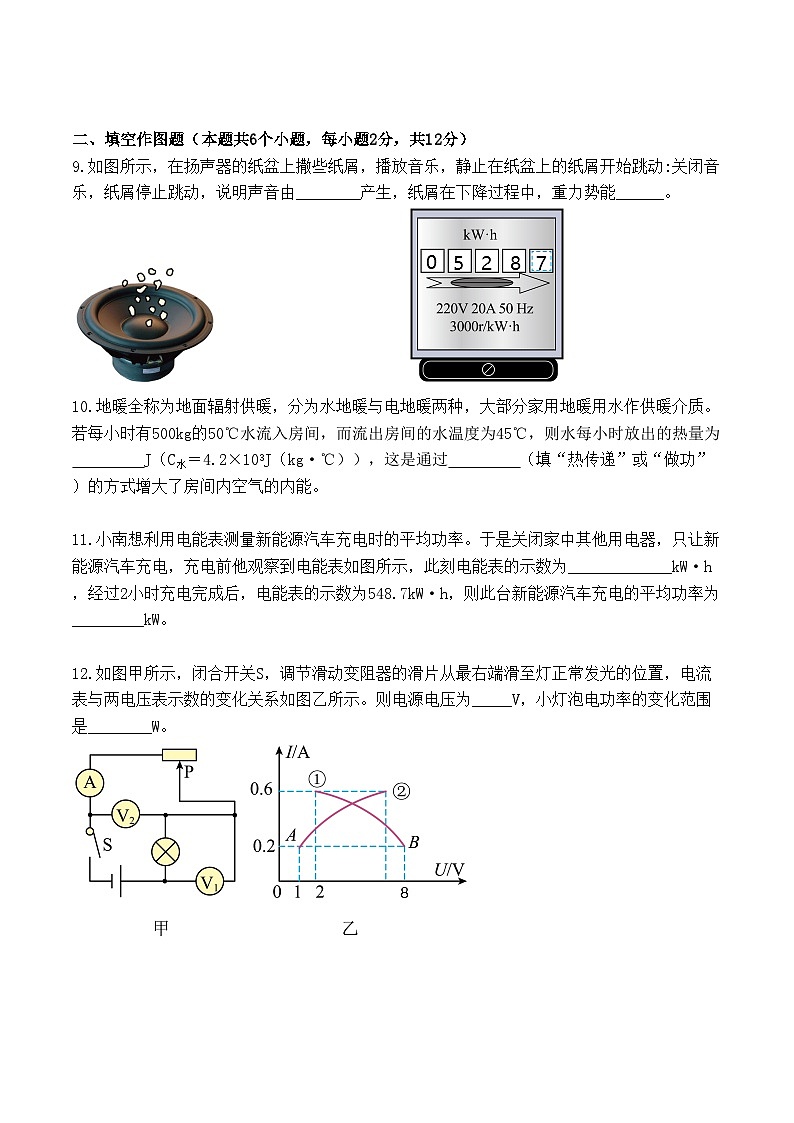

二、填空作图题（本题共6个小题，每小题2分，共12分）
9.如图所示，在扬声器的纸盆上撒些纸屑，播放音乐，静止在纸盆上的纸屑开始跳动:关闭音乐，纸屑停止跳动，说明声音由________产生，纸屑在下降过程中，重力势能______。
10.地暖全称为地面辐射供暖，分为水地暖与电地暖两种，大部分家用地暖用水作供暖介质。若每小时有500kg的50℃水流入房间，而流出房间的水温度为45℃，则水每小时放出的热量为
J（C水＝4.2×103J（kg·℃）），这是通过 （填“热传递”或“做功”）的方式增大了房间内空气的内能。
11.小南想利用电能表测量新能源汽车充电时的平均功率。于是关闭家中其他用电器，只让新能源汽车充电，充电前他观察到电能表如图所示，此刻电能表的示数为_____________kW·h，经过2小时充电完成后，电能表的示数为548.7kW·h，则此台新能源汽车充电的平均功率为_________kW。
12.如图甲所示，闭合开关S，调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，电流表与两电压表示数的变化关系如图乙所示。则电源电压为_____V，小灯泡电功率的变化范围是________W。
13.一底面积为80cm2的薄壁容器放置在水平地面上（如图甲所示），内放有一柱形物体。物体是由高18cm、底部嵌有薄金属块的塑料制成。缓慢向图甲所示容器中注水到一定深度时物体会漂浮，继续注水到20cm时停止，注水质量m与容器中水的深度h的关系图像如图乙所示。当把物体水平切掉一部分后，剩余部分放入水中恰好悬浮，测得物体剩余部分的质量为0.08kg。注水停止时水对容器底部的压力为_____N；图乙中m2的值为_____g。（ρ圆＝0.8×103kg/m3）
14.作图题（每小题1分，共2分）
（1）如图所示，是一个电热水壶的筒易图，用力作用在壶盖上A点时，可将壶盖打开。请在A点画出所需最小力F的示意图（O为支点）;
（2）请根据小磁针静止时的方向，在虚线框内用箭头标出电流方向。
三、实验题（本题共3小题，15题6分，16题8分，17题8分，共22分）
15.（1）图1甲所示是小江做“探究某物质熔化规律”实验的装置:
①器材的安装顺序应当是_______
A.自下而上B.自上而下
②图乙为某一时刻温度计的示数，此时该物质的温度为_______℃;
③图丙为物质温度随时间变化的图像，则该物质是_____（选填“晶体”或“非晶体”）
（2）小江还使用天平和量筒进行了“测量液体密度”实验:
①开始测质量前，天平指针如图2甲所示，应向_____（选填“左”或“右”）调节平衡螺母;
②按以下步骤开始测量:
a.往烧杯中倒入适量液体，测烧杯和液体的总质量，往右盘放入最小砝码后指针位置再次如图甲所示，接下来小江的操作是____________.直到指针指向分度盘的中央刻度线，测出烧杯和液体的总质量116g；
b.把烧杯中部分液体倒入量筒，量筒示数如图乙；
c.再利用天平测出烧杯和剩余液体的质量，测量结果如图丙；
d.根据上述步骤得到的数据，计算出液体的密度ρ＝_____kg/m3
16.如图所示，某实验小组利用一合金块进行了“探究影响浮力大小因素”的实验。
（1）合金块的质量为_____kg，图乙中合金块受到的浮力为_______N。
（2）由图甲、乙、丙可知，浮力的大小与___________有关:
由图甲、丙、丁可知:合金块浸没后，所受的浮力大小与物体浸没深度_____;
由图甲、丙、_____可知:合金块所受的浮力大小与液体密度有关。
（3）根据实验过程可知，合金块的体积是 m3。
（4）该小组同学还想利用烧杯、量筒和泡沫块来测量合金块的密度，步骤如下
①用烧杯和量筒组成如图己所示装置，并放在水平台上，烧杯装满水;
②把泡沫块轻轻放入烧杯，使之漂浮在水面，不再溢水时，测得量筒中水的体积为V1;
③用细线拴住合金块轻放入烧杯，直至下沉至杯底，测得此时量筒中水的体积为V2;
④取出合金块轻放在泡沫块上，泡沫块和合金块漂浮在水面，此时量筒中水的体积为V3;
水的密度为ρ水，则合金块的密度为ρ＝______（用V1、V3、V3、ρ水表示）。若在步骤④中，将合金块从水中取出，放在泡沫块上方时，若该合金块粘上了一些水，则会导致测得的合金块密度________（选填“偏大”“偏小”或“不变”）。
17.小渝使用图甲所示的电路测量小灯泡的电功率，电源电压为5V，小灯泡标有“2.5V”字样。电流表量程选用“0~0.6A”，电压表量程选用“0~3V”:
（1）图甲中有一根导线连接错误，请在该导线上打“×”，并画出正确的连线;
（2）实验前开关应_____（选填“闭合”或“断开”），变阻器的滑片应调节到最_____端（选填“左”或“右”）;
（3）电路连接就绪后开始实验，得到小灯泡的I-U图像如图乙，则实验中使用的滑动变阻器最大阻值为_______Ω，小灯泡的额定功率为_______W;
（4）小渝将图甲电路中的小灯泡依次替换为了不同阻值的定值电阻，完成了探究“电流与电阻的关系“的实验:现有5Ω、10Ω、15Ω、20Ω、25Ω五只定值电阻，在实验过程中将定值电阻由5Ω换成10Ω后，需向_____（选填“左”或“右”）调节滑片，眼睛要注视_____（选填“电流表”“电压表”或“滑动变阻器”）；
5）在第（4）题所述的实验中，小渝用电阻箱替代滑动变阻器进行相同实验，记录了每次实验的电流大小以及电阻箱接入电路的阻值，并在同一坐标系中分别绘制了“电流与定值电阻阻值“的关系曲线A和”电流与电阻箱阻值“的关系曲线B，他发现两条曲线没有任何交点，其原因是__________。
四、计算题（本题共3小题，18题6分，19题8分，20题8分，共22分）
18.如图所示的电路中，电源电压始终不变，定值电阻R2为30Ω。闭合开关S后，发现两电流表示数差为0.1A且电流表A2示数为0.2A，求:（1）R1的阻值;
（2）电路工作10s消耗的电能。
19.如图所示，把一棱长为20cm的正方体物块放进盛有水的柱形容器中，并用40N的压力F使物体刚好浸没在水中，此时水对容器底的压强为4000Pa。已知容器重10N，底面积为500cm2，不考虑容器壁厚度，求:（1）物体刚好浸没在水中时水的深度；
（2）正方体物块的密度；
（3）改变压力F，静止后物体有四分之一体积露出水面，求此时容器对地面的压强。
20.图甲所示为小江自制的电子秤基本原理:一支点为O的轻质杠杆（AO:BO＝3:2），其A端通过一竖直轻杆进行支撑，使杠杆始终在水平位置保持平衡，杠杆上的B点挂有一质量为300g、容积为1500cm3的容器。轻杆底部压在压敏电阻R之上，该压敏电阻阻值与其所受压力的关系如图乙所示。在压敏电阻所在的电路中，电源电压U为12V，定值电阻R0阻值为15Ω。
闭合开关S，缓慢向空容器中加水直至加满，求:（1）加水前杠杆A端受到的支持力;
（2）加满水后，压敏电阻两端电压;（3）容器中没有装水时，Rx的功率为P，装有液体质量为多少kg时，Rx的功率仍为P。
