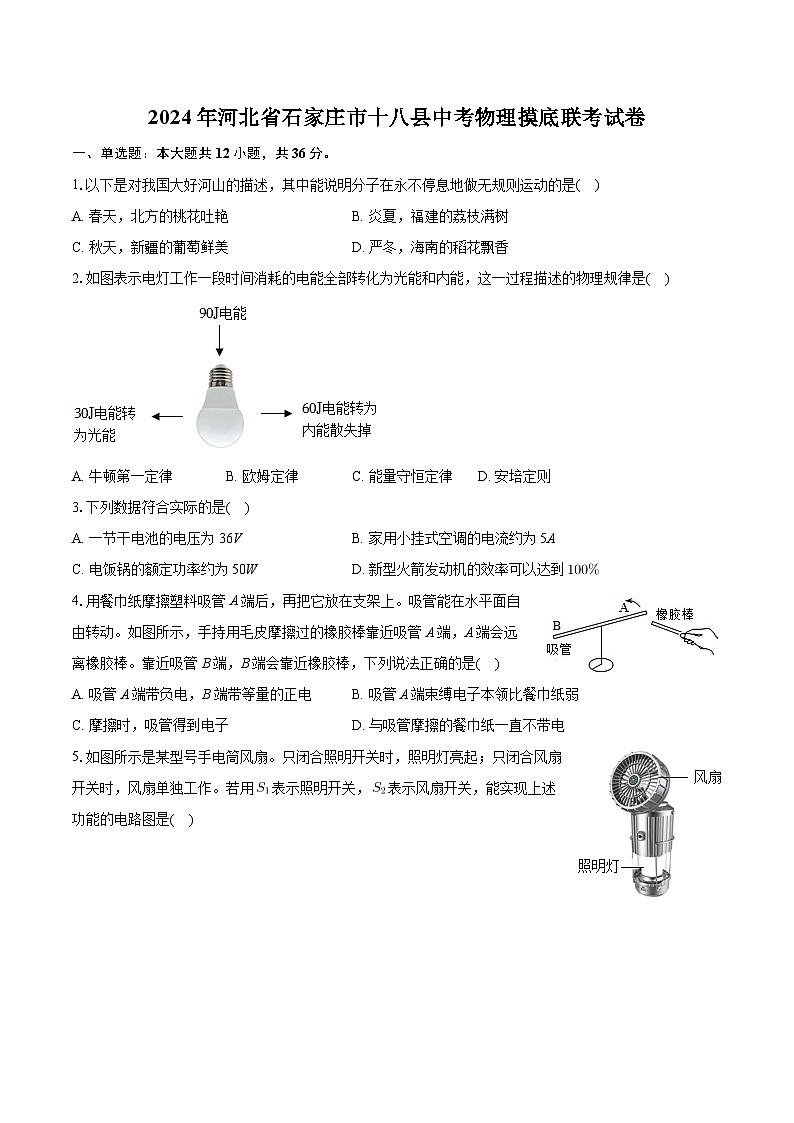

2024年河北省石家庄市十八县中考物理摸底联考试卷

这是一份2024年河北省石家庄市十八县中考物理摸底联考试卷，共25页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

1.以下是对我国大好河山的描述，其中能说明分子在永不停息地做无规则运动的是( )
A. 春天，北方的桃花吐艳B. 炎夏，福建的荔枝满树
C. 秋天，新疆的葡萄鲜美D. 严冬，海南的稻花飘香
2.如图表示电灯工作一段时间消耗的电能全部转化为光能和内能，这一过程描述的物理规律是( )
A. 牛顿第一定律B. 欧姆定律C. 能量守恒定律D. 安培定则
3.下列数据符合实际的是( )
A. 一节干电池的电压为36VB. 家用小挂式空调的电流约为5A
C. 电饭锅的额定功率约为50WD. 新型火箭发动机的效率可以达到
4.用餐巾纸摩擦塑料吸管A端后，再把它放在支架上。吸管能在水平面自由转动。如图所示，手持用毛皮摩擦过的橡胶棒靠近吸管A端，A端会远离橡胶棒。靠近吸管B端，B端会靠近橡胶棒，下列说法正确的是( )
A. 吸管A端带负电，B端带等量的正电B. 吸管A端束缚电子本领比餐巾纸弱
C. 摩擦时，吸管得到电子D. 与吸管摩擦的餐巾纸一直不带电

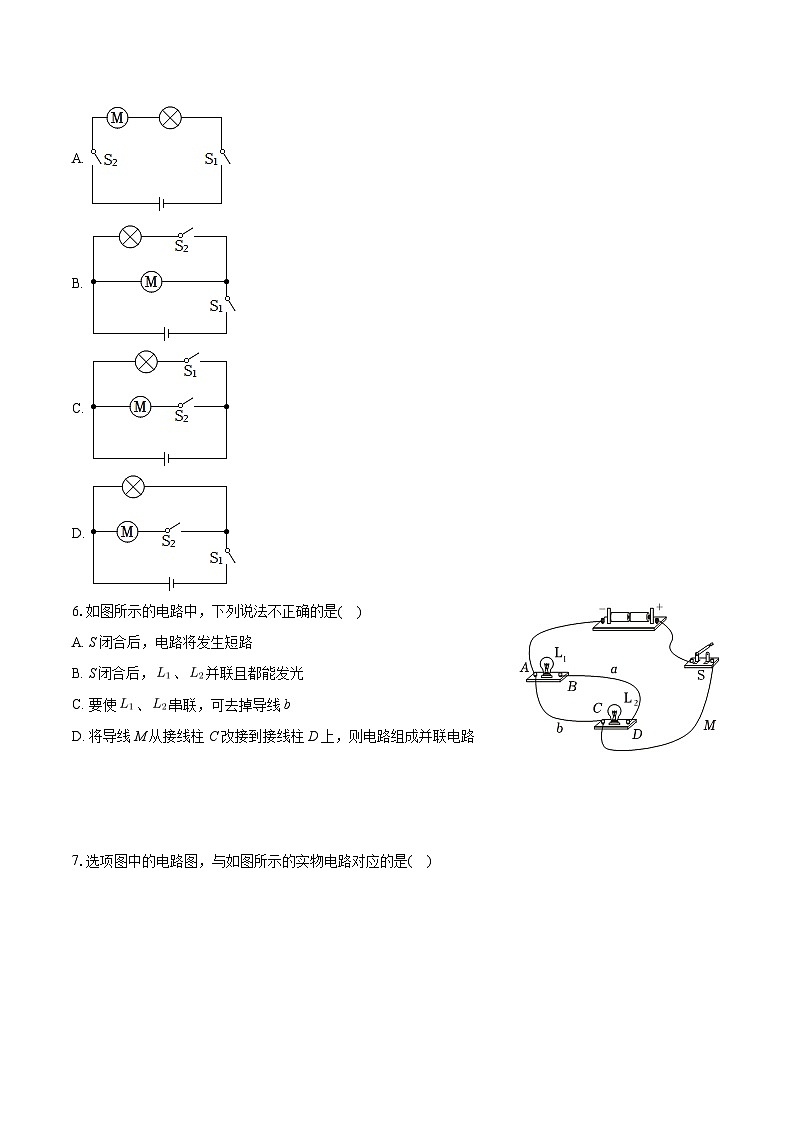

5.如图所示是某型号手电筒风扇。只闭合照明开关时，照明灯亮起；只闭合风扇开关时，风扇单独工作。若用表示照明开关，表示风扇开关，能实现上述功能的电路图是( )
A.
B.
C.
D.
6.如图所示的电路中，下列说法不正确的是( )
A. S闭合后，电路将发生短路
B. S闭合后，、并联且都能发光
C. 要使、串联，可去掉导线b
D. 将导线M从接线柱C改接到接线柱D上，则电路组成并联电路

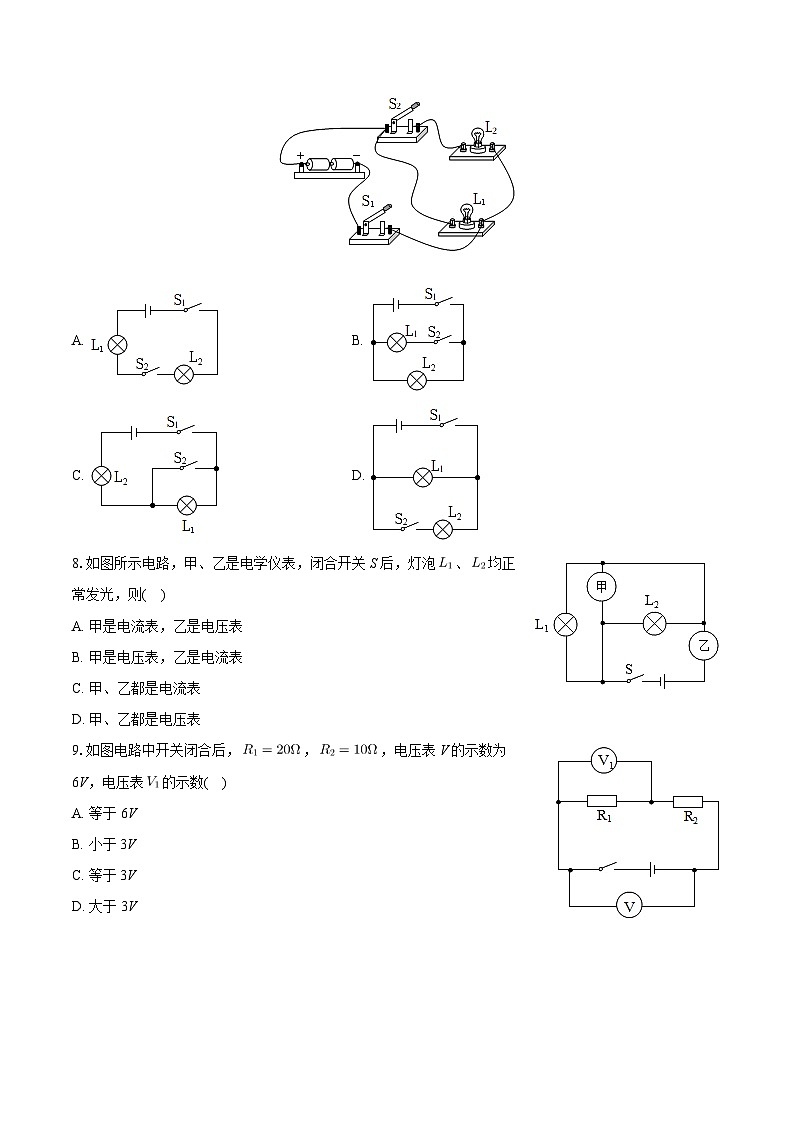

7.选项图中的电路图，与如图所示的实物电路对应的是( )
A. B.
C. D.
8.如图所示电路，甲、乙是电学仪表，闭合开关S后，灯泡、均正常发光，则( )
A. 甲是电流表，乙是电压表
B. 甲是电压表，乙是电流表
C. 甲、乙都是电流表
D. 甲、乙都是电压表
9.如图电路中开关闭合后，，，电压表V的示数为6V，电压表的示数( )
A. 等于6V
B. 小于3V
C. 等于3V
D. 大于3V
10.如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝，电池的两极分别与金属丝相连。下列说法正确的是( )
A. 温度计中的水银是绝缘体B. 温度升高到及以上时，电铃响
C. 滑片P向左移动时，电磁铁磁性减弱D. 增加控制电路的电压，电铃响度增大
11.下列符合安全用电要求的是( )
A. 试电笔是用来测试物体是带正电还是带负电的
B. 三脚插头较长的那只脚无用，可以去掉
C. 用湿布擦台灯前将其插头从插座中拔出
D. 发现有人触电时，可直接用手去拉触电者
12.下列说法错误的是( )
A. 雷达是靠向外界发射和接收电磁波来发现物体
B. 不同种类的电磁波在真空中的波速相同，波长大的电磁波频率小
C. 通信方式一般分为模拟通信与数字通信两种
D. 光从光导纤维一端入射，在内壁多次折射，从而将信息传递到远方
二、多选题：本大题共3小题，共12分。
13.下列关于热量、内能、温度的说法中，正确的是( )
A. 物体吸收了热量，它的温度一定升高
B. 物体的温度升高，可能是吸收了热量
C. 质量相等的的水蒸气一定比水的内能大
D. 热传递过程中，内能一定是从内能多的物体传给内能少的物体
14.如图所示电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P由b端向a端滑动一段距离，电压表、示数的变化量分别为、，电流表示数的变化量为，不考虑温度对灯丝电阻的影响，下列判断中不正确的是( )
A. 电压表示数变大，电压表示数变大，电流表示数变大
B. 电压表示数变大，电压表示数变小，电压表与的示数之差不变
C. 定值电阻的阻值为
D. 滑动变阻器两端的电压减少了
15.如图甲所示的电路中，，为滑动变阻器，电源电压恒定。闭合开关S后，滑片P从a端移动到b端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断正确的是( )
A. 电源电压为3VB. 滑动变阻器的最大阻值为
C. 电路消耗的最大功率D. 消耗的最小功率
三、填空题：本大题共5小题，共15分。
16.如图，玻璃瓶内装少量的水，用塞子塞紧，用打气筒将空气打入瓶内，由于分子间存在______，所以瓶内空气能够被压缩；明显感觉到气筒发热，这是通过______的方式增加了气体的内能。瓶内的空气膨胀活塞跳起，瓶内产生白雾，这一过程能量的转化与内燃机的______冲程相同。
17.用同一酒精灯分别给质量相等的甲、乙两种物质加热，根据测量数据绘制成如图所示图象。由图可知：甲物质的温度比乙物质的温度升高得______选填“快”或“慢”，甲物质的比热容______选填“大于”或“小于”乙物质的比热容。若让它们降低相同的温度，______物质放出的热量多。
18.用橡皮和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，制成一个指南针。指南针能指南北是因为受到______的作用；若静止时针尖指向南方，则针尖是指南针的______极；此实验中缝衣针所用的材料最好是______填“铝”“钢”或“铜”。
19.小明做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟，起火苗，如图所示。这是因为锡是______选填“导体”或“绝缘体”，将它的两端直接连接电池正负极，就会造成______。根据电学中的______定律，此时电流通过锡纸时迅速产生大量热量，温度上升使锡纸燃烧。
20.如图所示电路，甲、乙两灯分别标有“6V 3W”和“6V 6W”字样，不考虑温度对灯丝电阻的影响。当电源电压调为6V时，闭合开关______，甲、乙两灯并联，此时干路的总电流为______ A；当电路中甲、乙两灯串联时，要使其中一个灯泡正常发光，另外一个灯泡不会被烧坏，则电源电压应该调为______ V。
四、作图题：本大题共2小题，共4分。
21.请用笔画线代替导线，将如图中的三孔插座正确接入家庭电路中。
22.如图所示，闭合开关后弹簧测力计示数减小，请标出电源右端的极性并在虚线框内的磁感线上画出其方向。
五、实验探究题：本大题共3小题，共19分。
23.根据如图所示的实验图，在下面的横线处填入相应的内容。
甲图：向上拉动弹簧测力计，玻璃板脱离水面的瞬间弹簧测力计的示数______选填“变大”“变小”或“不变”。
乙图：验电器的金属箔张开一定角度，是由于______。
丙图：用电压表测量水果电池的电压，电压表指针向右偏转，可知______片是“水果电池”的正极。
丁图：以塑料管为连接轴将两个玩具电动机的转轴连接起来，并连接如图所示的电路，开关S闭合后，灯泡发光，______选填“甲”或“乙”电机相当于发电机，它的工作原理是______。
24.“探究电流与电压和电阻的关系”的实验中，准备的电学器材如下：电源、电流表、电压表、滑动变阻器R标有“”、定值电阻、、、、开关、导线若干。
“探究电流与电压的关系”实验
①某同学按如图甲所示电路图连接实物。试触时发现：电流表指针向零刻度线左侧偏转，如图乙所示，则电路连接出现的错误是______。
②纠正错误后开始实验，应将滑动变阻器滑片P向______选填“左”或“右”滑动，使电阻两端电压由逐渐增大到2V、，读出所对应的电流值。其中第二次电流表示数如图丙所示为______ A。实验数据如表所示。
③分析数据，得出结论：电阻一定时，导体中的电流与导体两端电压成______比。
④善于预习的小辉，分析表中数据可知该同学所用的定值电阻阻值为______。
“探究电流与电阻的关系”实验
①将的定值电阻接入A、B两点间，调节滑动变阻器的滑片P，使电压表示数为2V，读出电流表示数。
②接下来用的电阻替换的电阻，闭合开关，调节滑动变阻器的滑片P，使电压表示数______选填“大于”“小于”或“等于”时，读出电流表示数。
③将实验器材中______选填“”或“”定值电阻接入A、B两点间，无论怎样移动滑片P都无法完成实验。
25.利用图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为。
用笔画线代替导线，将图甲中所示的器材连接成完整电路。
连接电路时开关应处于______选填“断开”或“闭合”状态，正确连接后，应将滑片P由最大电阻处缓慢向______端移动选填“A”或“B”，使灯逐渐变亮。
某次实验时，移动滑片P，记下多组电压和电流值，绘制成图乙所示的图象，根据图象的信息，小灯泡的额定电功率为______ W。
实验时，由于操作失误，在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，电压表的示数______选填“变大”“变小”或“不变”。
在没有电流表的情况下，用如图丙所示的实验电路，也可以测出小灯泡的额定功率。已知小灯泡的额定电压为，定值电阻的阻值为R，实验步骤如下：
①只闭合开关S、，调节滑片，使电压表示数为；
②保持滑片位置不变，只闭合开关S、，此时电压表的示数为U；
可知小灯泡的额定功率______用、U和R表示；若已知电源电压为，此时滑动变阻器接入电路的阻值______用、、U和R表示。
六、计算题：本大题共2小题，共14分。
26.在1标准大气压下，小明家利用天然气灶把质量为1kg的初温为的水烧开。
在此过程中水需要吸收多少热量？
通过观察天然气表得知消耗了的天然气，如果天然气的热值为，则天然气灶的热效率是多少？
如用效率是的节能煤油炉来烧开1kg的初温为的水，需要煤油多少千克？
27.小明家一款新型电烤箱铭牌上的部分参数如表所示，其简化电路如图甲所示，、均为电热丝阻值不随温度变化。求：
该电烤箱在额定保温功率下工作时的电流；
电热丝的阻值；
傍晚用电高峰期，小明想测量电烤箱在工作时的实际电压，于是他断开了家中其他用电器，仅让电烤箱在加热状态下工作，内如图乙所示的电能表转盘转了50r，则电烤箱两端的实际电压是多少？
答案和解析
1.【答案】D
【解析】解：A、春天，北方的桃花吐艳，是光的反射现象，故A不合题意；
B、炎夏，福建的荔枝满树，是植物生长现，与分子运动无关，故B不合题意；
C、秋天，新疆的葡萄鲜美，是指葡萄的味道，与分子运动无关，故C不合题意；
D、严冬，海南的稻花飘香，是扩散现象，说明分子在永不停息地做无规则运动，故D符合题意。
故选：D。
一切物质的分子都在不停地做无规则运动，扩散现象就是分子运动的结果。
本题主要围绕生活中常见的现象，考查对分子运动的理解，属基础题。
2.【答案】C
【解析】解：电灯工作一段时间，消耗90J电能，转化为30J的光能和60J的内能，这一过程中能量的总量不变，只是发生了能量的转移，描述的物理规律是能量守恒定律。
故选：C。
能量既不会创生，也不会消灭，它只能从一种形式转化为另一种形式，或者从一个物体转移到另一个物体，在转化或转移的过程中，能量的总量不变，这就是能量守恒定律。
本题主要考查了对能量守恒定律的认识，属基础知识的考查，解答时注意用词的准确性。
3.【答案】B
【解析】解：A、一节干电池的电压为，故A错误；
B、家用小挂式空调的电流约为5A，故B正确；
C、电饭锅的额定功率约为1000W，故C错误；
D、新型火箭发动机需要克服摩擦做功，也存在内能损耗的效率，所以不可能达到，故错误。
故选：B。
新课程标准要求我们能根据日常经验或自然现象粗略估测一些物理量。例如：长度、质量、时间、温度、力、速度、电功率、电流、电压等。解答估测选择题的方法：利用生活中我们熟悉的一些数据作为根据，进行单位换算，有时要利用基本公式求未知物理量。
本题考查了对电压、电流、功率、效率的估测，注重理论与实际差异的应变能力的培养，体现新课程的基本理念。
4.【答案】C
【解析】解：A、毛皮摩擦过的橡胶棒带负电，把带负电的橡胶棒靠近吸管A端时，吸管A端远离橡胶棒即被排斥，说明吸管A端与橡胶棒带的是同种电荷，橡胶棒带负电，则吸管A端也带负电；
该橡胶棒靠近吸管B端，B端会靠近橡胶棒端被吸引，这是因为带电的橡胶棒能吸引不带电的轻小吸管的B端，不是B端带等量的正电，故A错误；
BCD、吸管的A端与餐巾纸摩擦，吸管A端带负电，说明吸管A端得到了电子，即吸管A端束缚电子本领比餐巾纸强；同时餐巾纸因失去电子而带正电，故C正确，BD错误。
故选：C。
把带负电的橡胶棒，用它去靠近吸管，吸管A端被排斥，B端被吸引，利用电荷间作用规律和带电体的性质可以确定吸管的带电情况；摩擦起电的实质是电子的转移。
本题考查摩擦起电相关知识，记住正负两种电荷的规定、带电体的基本性质及电荷间的相互作用规律是关键。
5.【答案】C
【解析】解：根据题意可知，只闭合照明开关时，照明灯亮起；只闭合风扇开关时，风扇单独工作，这说明电动机、照明灯工作时互不影响，是并联的；与照明灯在一条支路中，与电动机在一条支路中，故C正确。
故选：C。
根据题意分析两个开关的连接方式、电动机与灯泡的连接方式，然后选出正确的电路图。
本题考查了根据题意选择正确的电路图，会根据串并联的特点判断各电路元件的连接方式和位置是关键。
6.【答案】B
【解析】解：AB、S闭合后，电流不经过用电器，电路将发生短路，、都不能发光，故A正确，B错误；
C、要使、串联，、逐个顺次连接，可去掉导线b，故C正确；
D、若将导线M从接线柱C改接到D上，则两灯属于并联电路，且都能正常发光，故D正确。
故选：B。
通路包括串联电路和并联电路，串联电路中电流只与一条路径，并联电路中电流有多条流通路径；短路是指电流不经过用电器的电路。
本题考查识别串并联电路的能力，会区分电路的三种状态，并会根据要求设计电路。
7.【答案】D
【解析】解：由实物图可知，两灯泡并联，开关在干路上，开关在支路上。
A、由电路图可知，两灯泡串联，故A错误；
B、由电路图可知，两灯泡并联，开关在干路上，开关在支路上，单独一条支路，故B错误；
C、由电路图可知，开关与并联，当开关都闭合时，被短路，故C错误；
D、由电路图可知，两灯泡并联，开关在干路上，开关在支路上，单独一条支路，故D正确。
故选：D。
由实物图可知，两灯泡并联，开关在干路上，开关在支路上，单独一条支路，两开关都闭合时，两灯并联，对各选项逐一分析得出答案。
本题考查根据实物图画电路图，关键是分析实物图中电路的连接。
8.【答案】B
【解析】解：A、如果甲是电流表，乙是电压表，电压表串联在电路中了，电阻很大，则两灯泡都不能发光，故A错误；
B、如果甲是电压表，乙是电流表，则电流分别经灯和回负极，两灯都能发光，即灯和并联，故B正确；
C、甲、乙都是电流表，则会造成电源短路，故C错误；
D、甲、乙都是电压表，由于电压表电阻很大，电路中电流几乎为零，灯泡不发光，故D错误。
故选：B。
要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：
电流表要串联在电路中使用，而电压表要与被测用电器并联；
根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法逐项进行分析。
知道电压表与电流表在电路中的连接方式，分析清楚电路结构即可正确解题。
9.【答案】D
【解析】解：由电路图可知，两电阻串联，电压表V的示数为6V，即电源电压为6V，电压表测两端的电压，
所以，电路中的电流：
，
根据可得电压表的示数：
。
故选：D。
由电路图可知，开关闭合后，两电阻串联，电压表V测电源的电压，电压表测两端的电压，根据电阻的串联和欧姆定律表示出电路中的电流，再根据欧姆定律表示出两端的电压。
本题考查了串联电路的特点和欧姆定律的应用，解题时也可以根据串联电路的分压特点进行解答，即串联电路中电阻越大分得的电压越大。
10.【答案】B
【解析】解：
A、水银容易导电，是导体，故A错误；
B、当温度升高到以上时，水银与金属丝接触，电磁铁的电路中有电流，电磁铁具有磁性，会吸引衔铁，电铃中有电流通过，电铃响，故B正确；
C、滑片P向左移动时，滑动变阻器接入电路的电阻减小，根据欧姆定律可知，控制电路中的电流变大，电磁铁磁性变强，故C错误；
D、增大控制电路的电压，对右侧工作电路无影响，电铃的响度不变，故D错误。
故选：B。
容易导电的物体是导体；
图中这一装置由两部分电路组成，左端电路的控制要点在于水银柱的变化，而右端的控制要点则在电磁铁对衔铁的吸引，再由此分析电路中温度变化时的工作情况；
电磁铁磁性的大小与电流大小、线圈匝数有关；
增大控制电路的电压，对右侧工作电路无影响。
明确图中左侧为控制电路，右侧为工作电路，两电路依据中间的电磁铁来发生相互作用，是搞清这一装置原理的关键点之一，同时，还应明确水银也是导体，当其与上方金属丝接通时，也成为了电路的一部分。
11.【答案】C
【解析】解：A、试电笔是用来辨别家庭电路中火线和零线的工具，不能测试物体带正电还是带负电，故A不符合安全用电要求；
B、若去掉三脚插头中接地线的插脚，当用电器外壳漏电时，容易发生触电事故，故B不符合安全用电要求；
C、为避免触电事故的发生，用湿布擦台灯时，应该断开开关或者把插头从插座拔出，故C符合安全用电要求；
D、当发现有人触电时，不应该直接用手拉触电者，因为人体是导体，直接用手拉会让施救者也触电；正确做法是：切断电源，如果找不到电路开关的情况下可以用绝缘棒把导线挑开，故D不符合安全用电要求。
故选：C。
试电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线；
三脚插头中保护接地线可以防止漏电时发生触电事故；
用布擦台灯时候，应该断开开关或者把插头从插座拔出，安全用电的原则是：不接触低压电，不靠近高压电。
当发现用人触电时，不应该直接用手拉触电者。因为人体是导体，直接用手拉会让施救者也触电；
正确做法是：切断电路，如果找不到电路开关的情况下可以用绝缘棒把导线挑开。
本题考查安全用电的知识，认真遵守，不得违背。
12.【答案】D
【解析】解：A、雷达是靠向外界发射和接收电磁波来发现物体，故A正确；
B、不同种类的电磁波在真空中的波速相同，根据可知：波长大的电磁波频率小，故B正确；
C、通信方式一般分为模拟通信与数字通信两种，故C正确；
D、光从光导纤维一端入射，在内壁多次反射，从而将信息传递到远方，故D错误。
故选：D。
雷达是利用电磁波来传递信息的。
不同波长的电磁波在真空中的传播速度相同。
通信方式一般分为模拟通信与数字通信两种。
光纤通信是利用光的多次反射来传递信息的。
本题考查的是信息的传递；知道雷达、光纤通信的基本原理；知道模拟通信和数字通信。
13.【答案】BC
【解析】解：A、物体吸收了热量，内能一定增大，温度不一定升高，如冰熔化，内能增加，温度不变，故A错误；
B、物体温度升高，可能是物体吸收了热量，也可能是对物体做了功，故B正确；
C、质量相等温度为的水和水蒸气，分子动能相等，水蒸气的分子势能大，所以水蒸气的内能大，故C正确；
D、热传递过程中，内能一定是从温度高的物体传给温度低的物体，内能多的物体的温度不一定高，故D错误。
故选：BC。
晶体熔化时，吸收热量，温度不变；
改变内能的方式有做功和热传递；
内能的大小跟质量、温度、状态有关；
热传递的条件：物体之间存在温度差。
本题主要考查学生对：温度、内能与热量关系，以及热传递的条件的了解和掌握，要深入理解，避免出错。
14.【答案】ABD
【解析】解：由电路图可知，灯泡与滑动变阻器和定值电阻串联，电压表测灯泡L两端的电压，电压表测灯泡和滑动变阻器两端的电压之和，电流表测电路中的电流；
AB、将滑动变阻器的滑片P由b端向a端滑动一段距离，变阻器接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大即电流表的示数变大，由可知，灯泡两端的电压变大即电压表的示数变大，定值电阻两端的电压变大，因串联电路中总电压等于各分电压之和，所以，灯泡和滑动变阻器两端的电压之和变小即电压表的示数变小；
因电压表与的示数之差等于滑动变阻器两端的电压，所以，电压表与的示数之差变小，故AB错误；
C、因两端的电压，所以，，根据欧姆定律可知：，故C正确；
D、根据串联电路的电压关系可知，三个用电器两端的电压之和等于电源电压；两端的电压增大量为，灯泡两端的电压增大量为，则滑动变阻器两端电压减小量为：，故D错误。
故选：ABD。
由电路图可知，灯泡与滑动变阻器和定值电阻串联，电压表测灯泡L两端的电压，电压表测灯泡和滑动变阻器两端的电压之和，电流表测电路中的电流。
根据滑片的移动确定变阻器接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡、两端的电压变化，根据串联电路的电压特点得出电压表示数的变化、电压表与的示数之差的变化；
根据串联电路的电压特点可知与相等，利用欧姆定律可知和定值电阻的阻值关系，根据串联电路的电压关系分析滑动变阻器两端电压的变化。
本题考查了串联电路的特点和欧姆定律的应用，要注意对于定值电阻来说两端电压的变化量和电流变化量的比值等于定值电阻的阻值，有一定的难度。
15.【答案】AC
【解析】解：由图甲可知，定值电阻和滑动变阻器串联接入电路，电压表测两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，此时电路为定值电阻的简单电路，电路中的电流最大，由图乙可知通过电路的最大电流为，
由欧姆定律可得电源的电压：，故A正确；
当滑动变阻器接入电路中的电阻最大时，串联电路总电阻等于各部分电阻之和，根据欧姆定律可知此时电路中的电流最小，
由图乙可知此时通过电路的电流，滑动变阻器两端的电压，
则滑动变阻器的最大阻值：，故B错误；
当电路中的电流最大时，根据可知其电功率最大，则电路的最大总功率，故C正确；
根据可知当电路中的电流最小时，消耗的功率最小，其最小电功率为，故D错误。
故选：AC。
由图甲可知，两电阻串联，电压表测两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路为的简单电路，电路中的电流最大，根据欧姆定律计算电源的电压；
当滑动变阻器接入电路中的电阻最大时，根据串联电路电阻规律结合欧姆定律可知电路中的电流最小，根据图乙可知此时电流表和电压表的示数，利用欧姆定律求出滑动变阻器的最大阻值；
当电路中的电流最大时，根据电功率公式可知电路的总功率最大，根据求出其大小；
根据可知当电路中的电流最小时，消耗的功率最小，进一步计算此时的功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是知道滑动变阻器接入电路中的电阻最大时电路中的电流最小、滑动变阻器接入电路中的电阻最小时电路中的电流最大。
16.【答案】间隙 做功 做功
【解析】解：用打气筒将空气打入瓶内，由于分子间存在间隙；
通过做功的方式，使得气筒的内能增大，气筒发热；
用打气筒往瓶里打气，当塞子从瓶口跳起时，瓶内的空气膨胀对瓶塞做功，空气的内能转会化为塞子的机械能，与内燃机的做功冲程的能量转化相同。
故答案为：间隙；做功；做功。
分子间存在间隙；
做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小；
热机的压缩冲程中机械能转化成内能，做功冲程中内能转化为机械能。
本题考查了分子动理论、做功改变物体内能、热机的冲程判断及能量转化，难度不大。
17.【答案】快 小于 乙
【解析】解：由图可知，加热相同时间，甲温度升高的更高，所以甲物质的温度升高的更快；
加热相同时间，即物质吸收相等的热量，甲物质的温度的变化大于乙物质的温度的变化，根据公式，相同质量的不同物质，吸收相等的热量时，温度变化越大，比热容越小，所以甲物质的比热容小于乙物质的比热容；
根据公式可知，质量相等的物质降低相同的温度，比热容越大，放出的热量越多，所以乙物质放出的热量多。
故答案为：快；小于；乙。
由图象可知，相同的时间内，甲的温度升的更高，甲的温度升的更快；
根据公式，在质量、吸收的热量一定时，温度变化大的比热容小；
根据公式判断即可。
此题主要考查的是我们对于图象的分析能力和对比热容的了解，图象的分析是初中学生必须掌握的一种能力，需要掌握。重点需要知道，判断比热容大小问题里面，注意相同加热器，通过加热时间判断吸热多少。
18.【答案】地磁场 S 钢
【解析】解：指南针能指南北是因为受到地磁场的作用；若静止时针尖指向南方，则针尖是指南针的S极；此实验中缝衣针所用的材料最好是钢，因为铝和铜都不能被磁化。
故答案为：地磁场；S；钢。
指南针指示南北是因为受到地磁场的作用。
钢容易被磁化，且能长时间保持磁性。
知道指南针指示南北是因为受到地磁场的作用。
19.【答案】导体 短路 焦耳
【解析】解：因为锡属于金属，因此锡是导体，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧，这一现象我们可以用焦耳定律来解释，因为相同长度的中间段锡纸，横截面积较小，所以电阻较大；由焦耳定律知，在电流、通电时间一定时，电阻越大，产生的热量越多。
故答案为：导体；短路；焦耳。
容易导电的物体叫导体，不容易导电的物体叫绝缘体；
导线直接将电源连接起来的电路叫短路，短路时，会产生很大的电流；
电阻与导体的材料、长度和横截面积有关，根据焦耳定律分析，电流通过导体产生热量与通过导体的电流和电阻大小有关，通过导体的电流越大，导体的电阻越大，产生的热量越多。
本题考查了金属的导电性以及电路的三种状态、电热的产生，属于基础题。
20.【答案】、
【解析】解：根据得，甲灯的电阻为：；乙灯的电阻为：；
甲灯正常发光通过的电流：
，
乙灯正常发光通过的电流：
，
由图可知，当断开，闭合开关、时，电流分别经过两个灯泡回到电源的负极，电流有两条路径，两灯并联；
此时电源电压是6V，两灯都能正常发光，并联电路中干路电流等于各支路电流之和，所以此时干路的总电流为：；
当电路中甲、乙两灯串联时，其中一灯恰好正常发光，所以甲能正常发光，此时电路中的电流：，
乙两端的电压：，
电源的电压：
故答案为：、；；9。
串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；
知道灯的铭牌，利用求出两个灯泡的电阻，利用可知正常工作时的电流；
根据欧姆定律求出另一只灯两端的电压，再根据串联电路电压特点就求出电源电压。
本题考查了电功率、欧姆定律公式的计算，根据串联电路电流特点和欧姆定律确定那盏灯泡能正常工作是本题的难点，也是本题的关键点。
21.【答案】解：三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：

【解析】三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
家庭电路中，不但考虑用电器的正常使用，更要考虑使用的安全性。
22.【答案】解：开关闭合后弹簧测力计的示数减小，即弹簧变短，应使电磁铁与条形磁铁相互排斥；条形磁铁的下端为N极，由磁极间的相互作用可知，电磁铁上端应为N极；则由安培定则可知，电流应由上端流入，下端流出，因此电源右端应为正极；在磁体外部，磁感线从磁体的N极出发，回到S极。如图所示：

【解析】由题意可知，开关闭合后弹簧测力计的示数减小，则电磁铁与条形磁铁应相互排斥，故可知电磁铁的上端磁极，由安培定则可知线圈中的电流方向，进而知道电源右端的极性；在磁体外部，磁感线从磁体的N极出发，回到S极。
此题考查了磁极间的相互作用规律、安培定则、磁感线及其特点，难度不大，属基础题。
23.【答案】变大 同种电荷相互排斥 铜 甲 电磁感应
【解析】解：玻璃板下表面与水面接触，玻璃板下表面的分子与水分子之间的距离变小，当向上拉动弹簧测力计使玻璃板脱离水面的瞬间，水分子和玻璃分子间存在的引力阻碍玻璃板向上运动，所以弹簧测力计既要克服玻璃板的重力，又要克服水分子和玻璃分子间存在的引力，示数会变大。
当带负电荷的物体靠近金属球时，根据异种电荷相互吸引，金属球上的负电荷转移到两片金属箔上，金属球带正电，两片金属箔带负电，由于同种电荷相互排斥，所以金属箔会张开一定角度。
图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，即铜片是水果电池的正极。
闭合开关，灯泡发光，乙电机转动，将电能转化为机械能，乙电机相当于电动机；乙电机带动甲电机转动，甲电机能使灯泡发光，说明甲电机将机械能转化为电能，所以甲电机相当于发电机，甲的工作原理是电磁感应。
故答案为：变大；同种电荷相互排斥；铜；甲；电磁感应。
分子间有间隙，存在着相互作用的引力和斥力；
验电器的制作原理是：同种电荷相互排斥；
由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性。水果电池是将化学能转化为电能的装置；
通电导体在磁场中受力运动，将电能转化为机械能，应用是制成电动机；
发电机的原理是电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。
本题综合考查了分子间的作用力、验电器的原理、水果电池的原理、电动机与电磁感应等，综合性强，要牢固掌握基础知识。
24.【答案】电流表正负接线柱接反了 左 正 10 等于
【解析】解：①试触时发现：电流表指针向零刻度线左侧偏转，如图乙所示，即电流表指针反向偏转，说明电流表正负接线柱接反了；
②R和串联，要使电阻两端电压由逐渐增大，根据串联电路电压规律可知，滑动变阻器两端电压要减小，根据分压原理，要减小滑动变阻器接入电路的阻值，故应将滑动变阻器滑片P向左滑动；R的阻值要变小，滑片要向左滑动；由图丙可知，电流表选用小量程，分度值为，其示数为；
③由表中数据可知，当电阻两端电压增大为原来的几倍，通过电阻的电流也增大为原来的几倍，故可得出结论：电阻一定时，导体中的电流与导体两端电压成正比；
④由表中数据可知，定值电阻的阻值为：
；
②探究电流与电阻的实验中应控制电阻的电压不变，故当用的电阻替换的电阻，闭合开关，调节滑动变阻器的滑片P，使电压表示数等于2V，并读出电流表示数；
③图中电源电压为，当AB间换成的电阻时，
电路的电流为：
，
根据串联电路电压的规律知，滑动变阻器两端的电压为：
，
滑动变阻器接入电路的电阻为：
，即变阻器的最大阻值至少为，
所以当AB间换成的电阻时，无论怎样移动滑片P，都无法完成实验是因为滑动变阻器的电阻太小了。
故答案为：①电流表正负接线柱接反了；②左；；③正；④10；②等于；③。
①电表在使用时，电流应从正接线柱流入，负接线柱流出，否则电表指针反向偏转；
②要使电压表的示数增大，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；根据电流表选用小量程确定分度值读数；
③根据表中数据分析回答；
④根据表中数据利用求出定值电阻的阻值；
②探究电流与电阻的实验中应控制电阻的电压不变；
③定值电阻的阻值越大，所需变阻器的阻值越大，由串联电路电压的规律和分压原理，求滑动变阻器连入电路中阻值，据此分析。
本题“探究电流与电压和电阻的关系”实验，考查了电表的使用、实验操作、电流表读数、数据分析、电阻的计算、控制变量法和欧姆定律的应用等知识。
25.【答案】断开 变大
【解析】解：小灯泡的额定电压为，故电压表选用小量程并联在灯泡两端，如下图所示：
；
为了保护电路，连接电路时开关应处于断开状态；要使灯逐渐变亮，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故将滑片P由最大电阻处缓慢向A端移动；
由图乙可知，当灯泡两端电压为时，通过灯泡的额定电流为，则小灯泡额定功率为：
；
电路为灯泡与滑动变阻器串联，正常工作时电压表测量灯泡两端电压，灯泡两端电压小于电源电压；在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，小灯泡处发生断路，电压表测量电源电压，故电压表示数变大；
在步骤①中，灯与定值电阻串联后再与滑动变阻器串联，电压表测灯两端的电压，调节滑动变阻器的滑片，使电压表读数为小灯泡额定电压，灯正常发光；
在步骤②中，电压表测灯与两端的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻两端的电压：
，由串联电路电流特点和欧姆定律可知，电路中的电流为：
，小灯泡的额定功率表达式：
；
根据串联电路电压规律可知，此时滑动变阻器两端电压为，
由串联电路电流特点结合欧姆定律可知，此时滑动变阻器接入电路的阻值为：
。
故答案为：见解答图；断开；A；；变大；；。
根据灯泡额定电压确定电压表量程，将电压表并联在灯泡两端；
为了保护电路，连接电路时开关应处于断开状态；要使灯逐渐变亮，应增大灯泡两端电压，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；
根据图乙确定灯泡额定电压对应的额定电流，利用求出灯泡额定功率；
电路为灯泡和滑动变阻器组成的串联电路，正常工作时，电压表测量灯泡两端的电压，其数值小于电源电压，当小灯泡发生断路时，电压表测量电源电压；
要测灯的额定功率，首先使灯正常发光，先将电压表与灯并联，通过移动滑片的位置，使灯的电压为额定电压；保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻两端的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时定值电阻两端的电压，由欧姆定律可求出灯的额定电流，根据可求出灯的额定功率；
根据串联电路电压规律结合欧姆定律求出此时滑动变阻器接入电路的阻值。
本题测量小灯泡的电功率实验，考查了电路连接、注意事项、实验操作、功率的计算、电路分析、欧姆定律的应用及设计实验方案测功率的能力。
26.【答案】解：水吸收的热量：；
天然气完全燃烧放出的热量：；
天然气灶的热效率：；
如用效率是的节能煤油炉来烧开1kg的初温为的水，
由可知，煤油完全燃烧放出的热量：；
由可知，需要煤油的质量：。
答：在此过程中水需要吸收热量；
则天然气灶的热效率是；
如用效率是的节能煤油炉来烧开1kg的初温为的水，需要煤油千克。
【解析】根据计算水吸收的热量；
根据求出的天然气完全燃烧放出的热量，根据计算天然气灶的热效率；
根据求出煤油完全燃烧放出的热量，根据计算需要煤油的质量。
此题考查了吸热公式的应用、热值公式的应用、能量的利用效率，难度不大，属基础题。
27.【答案】解：根据铭牌知，额定保温功率，由可得，该电烤箱在额定保温功率下工作时的电流：
；
根据图中的电路知，当S闭合，接右边接线柱b时，单独工作，电路中电阻较大，电源电压一定，由可知，此时电功率较小，电路处于保温挡位；
当S闭合、接左边接线柱a时，电阻和并联，电路中电阻较小，电源电压一定，由可知，此时电功率较大，处于加热挡位，此时的电功率：，
根据并联不相互影响，
加热时的电功率：，
由可得：
；
加热挡位的额定功率为，
由可得：
总电阻为；
电能表上“”表示电路中用电器每消耗的电能，电能表的转盘转3000r，
电能表转盘转了50r，电烤箱消耗的电能：，
工作时间，
电烤箱的实际功率：，
由可得，
电路的实际电压：。
答：该电烤箱在额定保温功率下工作时的电流为；
电热丝的阻值为；
电烤箱两端的实际电压是200V。
【解析】知道额定保温功率、工作电压，利用求该电烤箱在额定保温功率下工作时的电流；
当S闭合，接右边接线柱b时，单独工作，电路中电阻较大，电源电压一定，由可知，此时电功率较小，电路处于保温挡位；当S闭合、接左边接线柱a时，电阻和并联，电路中电阻较小，电源电压一定，由可知，此时电功率较大，处于加热挡位，此时的电功率等于保温挡功率，知道加热挡功率，减去的电功率，可得的电功率，再利用求的阻值大小；
知道加热挡功率、工作电压，利用求的大小；
电能表上“”表示电路中用电器每消耗的电能，电能表的转盘转3000r，据此求电能表转盘转了50r时，电烤箱消耗的电能，知道工作时间，利用求出电烤箱的实际功率；再利用求出实际电压。
本题考查了电功率的公式及其推导公式的应用、并联电阻的特点、对电能表相关参数的理解，分析电路图得出电烤箱不同挡位的电路连接方式是关键。实验次序
1
2
3
2
牌电烤箱
额定电压：220V
额定加热功率：1210W
额定保温功率：110W
