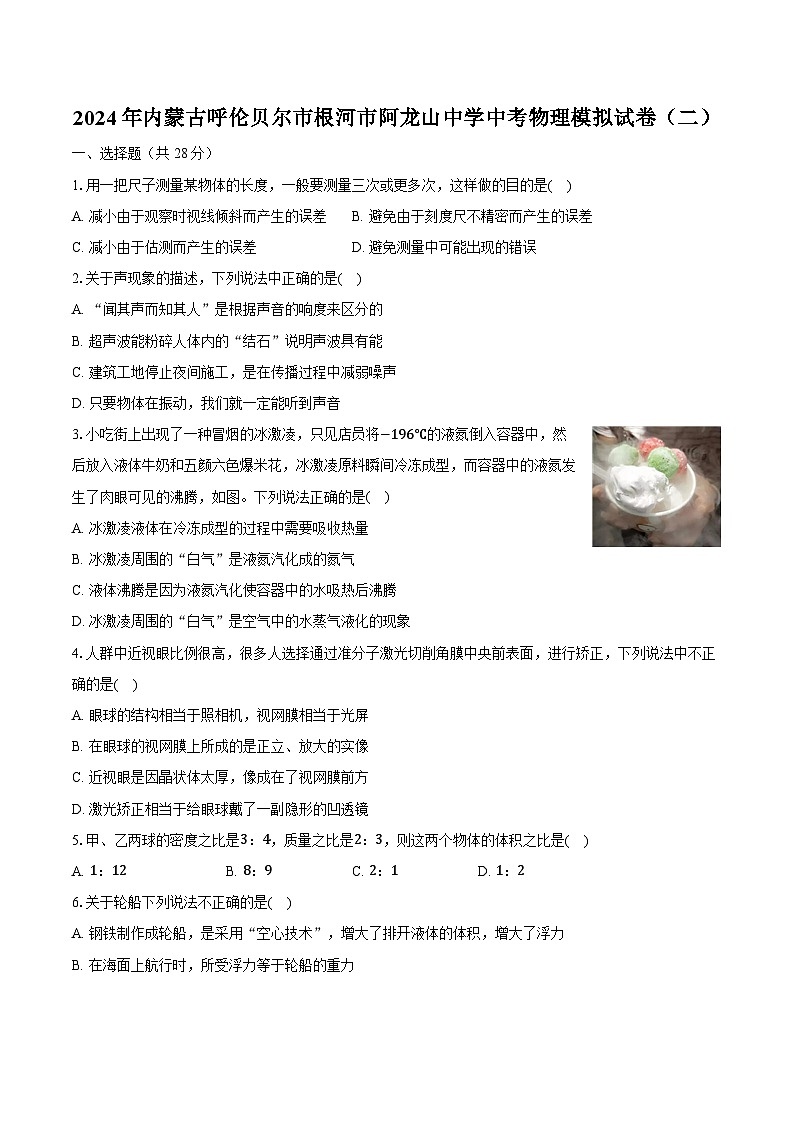

2024年内蒙古呼伦贝尔市根河市阿龙山中学中考物理模拟试卷（二）（含解析）

这是一份2024年内蒙古呼伦贝尔市根河市阿龙山中学中考物理模拟试卷（二）（含解析），共20页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
1.用一把尺子测量某物体的长度，一般要测量三次或更多次，这样做的目的是( )
A. 减小由于观察时视线倾斜而产生的误差B. 避免由于刻度尺不精密而产生的误差
C. 减小由于估测而产生的误差D. 避免测量中可能出现的错误
2.关于声现象的描述，下列说法中正确的是( )
A. “闻其声而知其人”是根据声音的响度来区分的
B. 超声波能粉碎人体内的“结石”说明声波具有能
C. 建筑工地停止夜间施工，是在传播过程中减弱噪声
D. 只要物体在振动，我们就一定能听到声音
3.小吃街上出现了一种冒烟的冰激凌，只见店员将−196℃的液氮倒入容器中，然后放入液体牛奶和五颜六色爆米花，冰激凌原料瞬间冷冻成型，而容器中的液氮发生了肉眼可见的沸腾，如图。下列说法正确的是( )
A. 冰激凌液体在冷冻成型的过程中需要吸收热量
B. 冰激凌周围的“白气”是液氮汽化成的氮气
C. 液体沸腾是因为液氮汽化使容器中的水吸热后沸腾
D. 冰激凌周围的“白气”是空气中的水蒸气液化的现象
4.人群中近视眼比例很高，很多人选择通过准分子激光切削角膜中央前表面，进行矫正，下列说法中不正确的是( )
A. 眼球的结构相当于照相机，视网膜相当于光屏
B. 在眼球的视网膜上所成的是正立、放大的实像
C. 近视眼是因晶状体太厚，像成在了视网膜前方
D. 激光矫正相当于给眼球戴了一副隐形的凹透镜
5.甲、乙两球的密度之比是3：4，质量之比是2：3，则这两个物体的体积之比是( )
A. 1：12B. 8：9C. 2：1D. 1：2

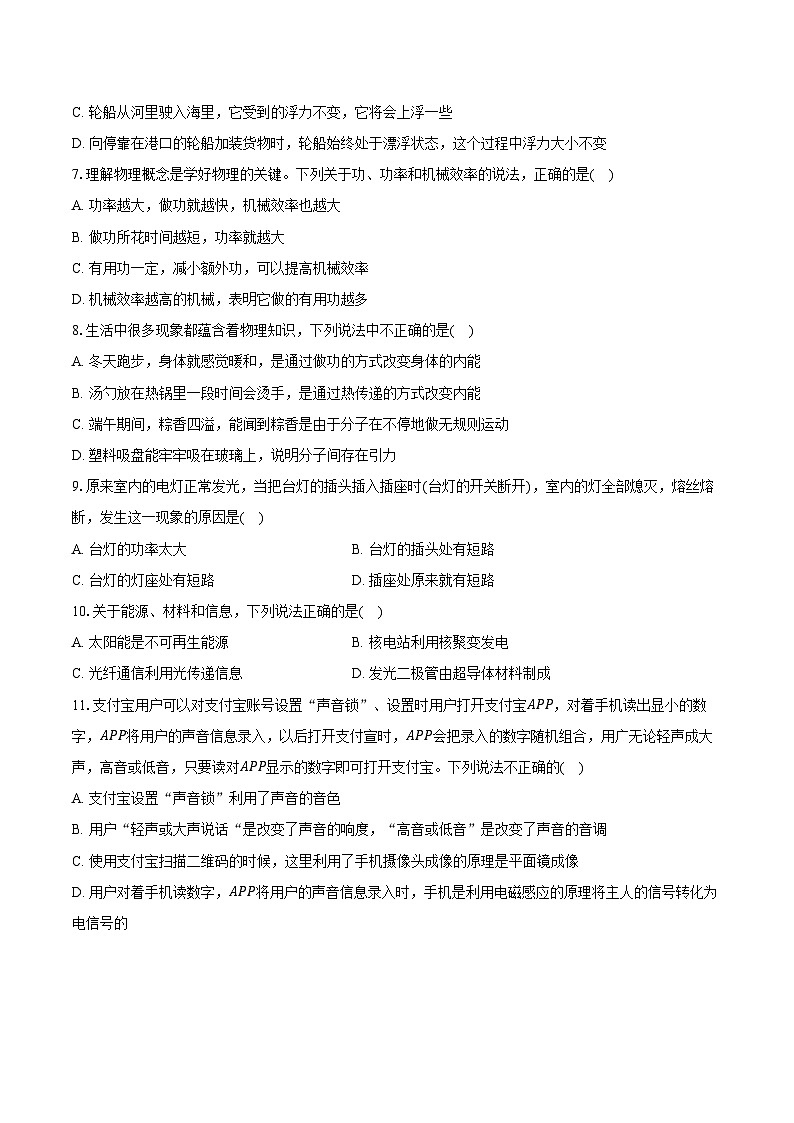

6.关于轮船下列说法不正确的是( )
A. 钢铁制作成轮船，是采用“空心技术”，增大了排开液体的体积，增大了浮力
B. 在海面上航行时，所受浮力等于轮船的重力
C. 轮船从河里驶入海里，它受到的浮力不变，它将会上浮一些
D. 向停靠在港口的轮船加装货物时，轮船始终处于漂浮状态，这个过程中浮力大小不变
7.理解物理概念是学好物理的关键。下列关于功、功率和机械效率的说法，正确的是( )
A. 功率越大，做功就越快，机械效率也越大
B. 做功所花时间越短，功率就越大
C. 有用功一定，减小额外功，可以提高机械效率
D. 机械效率越高的机械，表明它做的有用功越多
8.生活中很多现象都蕴含着物理知识，下列说法中不正确的是( )
A. 冬天跑步，身体就感觉暖和，是通过做功的方式改变身体的内能
B. 汤勺放在热锅里一段时间会烫手，是通过热传递的方式改变内能
C. 端午期间，粽香四溢，能闻到粽香是由于分子在不停地做无规则运动
D. 塑料吸盘能牢牢吸在玻璃上，说明分子间存在引力
9.原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是( )
A. 台灯的功率太大B. 台灯的插头处有短路
C. 台灯的灯座处有短路D. 插座处原来就有短路
10.关于能源、材料和信息，下列说法正确的是( )
A. 太阳能是不可再生能源B. 核电站利用核聚变发电
C. 光纤通信利用光传递信息D. 发光二极管由超导体材料制成
11.支付宝用户可以对支付宝账号设置“声音锁”、设置时用户打开支付宝APP，对着手机读出显小的数字，APP将用户的声音信息录入，以后打开支付宣时，APP会把录入的数字随机组合，用广无论轻声成大声，高音或低音，只要读对APP显示的数字即可打开支付宝。下列说法不正确的( )
A. 支付宝设置“声音锁”利用了声音的音色
B. 用户“轻声或大声说话“是改变了声音的响度，“高音或低音”是改变了声音的音调
C. 使用支付宝扫描二维码的时候，这里利用了手机摄像头成像的原理是平面镜成像
D. 用户对着手机读数字，APP将用户的声音信息录入时，手机是利用电磁感应的原理将主人的信号转化为电信号的

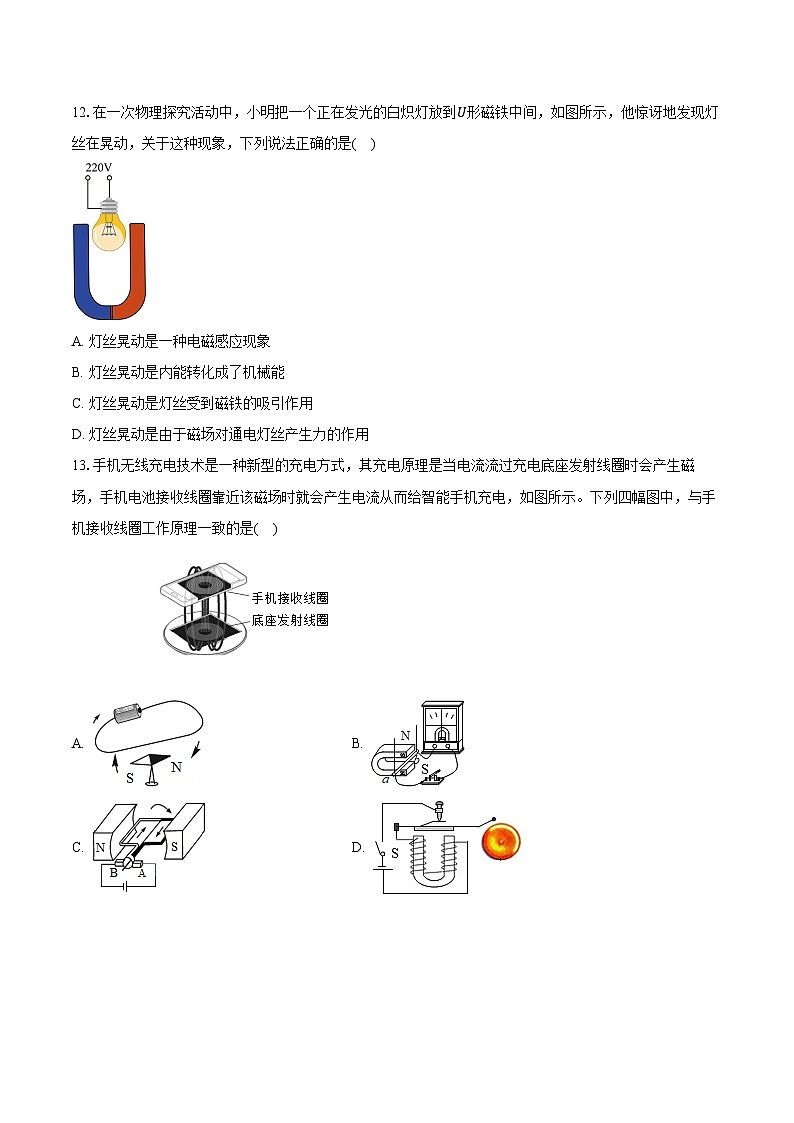

12.在一次物理探究活动中，小明把一个正在发光的白炽灯放到U形磁铁中间，如图所示，他惊讶地发现灯丝在晃动，关于这种现象，下列说法正确的是( )
A. 灯丝晃动是一种电磁感应现象
B. 灯丝晃动是内能转化成了机械能
C. 灯丝晃动是灯丝受到磁铁的吸引作用
D. 灯丝晃动是由于磁场对通电灯丝产生力的作用
13.手机无线充电技术是一种新型的充电方式，其充电原理是当电流流过充电底座发射线圈时会产生磁场，手机电池接收线圈靠近该磁场时就会产生电流从而给智能手机充电，如图所示。下列四幅图中，与手机接收线圈工作原理一致的是( )
A. B.
C. D.
14.如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为( )
A. 4.8V，1.2VB. 6V，1.2VC. 1.2V，6VD. 1.2V，4.8V
二、非选择题（共42分）
15.PM2.5是指大气中直径不大于2.5 ______的颗粒悬浮物，N95级别的防尘口罩才能有效过滤这类细颗粒物，口罩的长度为0.18 ______。(两空均填单位)
16.“白头一老子，骑驴去饮水。岸上蹄踏蹄，水中嘴对嘴。”诗中情景与图甲中照片类似，诗中后两句表达的是平面镜成像的光学现象，其特点是成正立、等大的______(选填“虚”或“实”)像；如图乙是光线在空气和玻璃的分界面形成的情景图，请你判断折射角的大小是______°。
17.如图甲所示，放在水平地面上的物体受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙和丙所示。由图象可知，当t=1s时，物体处于______(选填“加速”“匀速”或“减速”)状态；当t=5s时，物体受到的摩擦力为______N。
18.一块冰块静止在装有盐水的圆柱形容器中，冰块熔化后盐水面______(上升，下降或不变)，一个装有水的容器漂浮一个小船，小船里面放有A、B、C三个小球，A的密度小于水的密度，B的密度等于水的密度，C的密度大于水的密度，C球扔到水中，水面______(上升，下降或不变)。
19.如图甲所示有两个电路元件A和B，流过元件的电流与其两端电压的关系如图乙所示。闭合开关S，这时电流表的示数为0.4A，则电源电压______V；若将AB并联在另一个电源下，且干路电流为0.9A，那么电源电压又为______V。
20.如图是一束光线从空气斜射入水中，经过镜面AB反射照到了P点，请画出对应的光路。
21.如图所示，在“测量小车的平均速度”实验中，让小车从斜面A点由静止开始下滑，分别测出小车到达B点和C点的时间，即可测出不同段路程的平均速度。

(1)该实验原理是______；
(2)需要的测量工具有刻度尺和______；
(3)小车通过AB段时测得时间tAB=1.6s，则小车在AB段的平均速度vAB= ______m/s；
(4)在测量AB段的平均速度时，如果小车过了B点才停止计时，则vAB会______。(选填“偏大”或“偏小”)
22.小虎同学利用注射器(容积为V)、弹簧测力计和刻度尺估测大气压的值。
(1)首先把注射器的活塞推至注射器筒的底端，用橡皮帽封住注射器的小孔。目的是______。
(2)如图所示，水平向右拉动注射器筒，当注射器的活塞开始滑动时，记下弹簧测力计的示数F，用刻度尺测出注射器的全部刻度的长L，则大气压的值可近似为p0= ______。(用F、V、L表示)
(3)本实验装置若在高山上进行。则拉力F值______(选填“偏大”、“偏小”或“不变”)，托里拆利实验测得一标准大气压= ______mm水银柱高。
23.小明利用如图甲所示的器材测量小灯泡的电功率，其中器材有：2节新干电池，额定电压为2.5V的小灯泡，其电阻约为10Ω，“20Ω，0.5A”的滑动变阻器，已调零准确的电流表和电压表、开关、若干导线。

(1)闭合开关前，滑动变阻器的滑片应置于______；
(2)小明按照如图甲所示正确步骤操作，闭合开关后发现灯不亮，紧接着他下一步操作应该是______；
(3)某次实验中，小明看到电压表示数为1.8V，要使灯泡L正常发光应向______(填“左”或“右”)端移动滑动变阻器的滑片，同时视线应注意观察电压表的示数，当灯正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是______W；
(4)若小灯泡在正常发光一段时间后烧坏了，小亮立刻断开开关，换用规格为“2.5V，1W”的小灯泡去替换已经烧坏的小灯泡，再次闭合开关，此时电流表的示数可能是______；




(5)小明还想着用本实验器材探究电流与电阻的关系，于是将甲图中的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，他所更换的定值电阻R的取值范围是______。
24.有一铁球的质量为395g，体积是55cm3。(ρ铁=7.9×103kg/m3)求：
(1)通过计算空心部分的体积是多大？
(3)如果给空心部分灌满水，则球的总质量是多大？
25.用弹簧测力计悬挂一实心物块，物块下表面与水面刚好接触，如图所示。从此处匀速下放物块，直至浸没于水中并继续匀速下放(物块未与水底接触)。物块下放过程中，弹簧测力计示数F与物块下表面浸入水的深度ℎ的关系如图乙。(g取10N/kg，水的密度是1.0×103kg/m3)求：
(1)物块的质量；
(2)物块完全浸没在水中受到的浮力；
(3)物块刚好完全浸没时，水对物块下表面的压强。
26.如图，电源电压一定，已知灯泡铭牌标有“6V，1.2A”字样(铭牌上的电流、电压表示灯泡正常发光时需要的电流、电压且灯电阻不受温度影响)，R1=10Ω，当S、S1闭合，且滑片P在a端时，灯正常发光；当S、S2闭合，且P在滑动变阻器中点处时，电流表示数为0.2A。
(1)求灯泡L的电阻阻值；
(2)求滑动变阻器Rx的最大值；
(3)通过对S、S1、S2的控制和调节滑动变阻器，可使电路所消耗的总功率最小，请求出电路总功率的最小值。
答案和解析
1.【答案】C
【解析】解：
A、观察时如果视线倾斜，属于错误的操作，应及时改正，多次测量与此无关，故A错误；
B、这种方法不能减小由于刻度尺精密程度不够而产生的误差，任何方法都不可能避免误差，多次测量与此无关，故B错误；
C、估测产生的误差，每次测量可能不同，多次测量取平均值有利于减小由此而产生的误差，故C正确；
D、错误是在测量过程中由于操作不当产生的，多次测量取平均值不会避免错误的出现，故D错误。
故选：C。
误差与测量的人、测量工具、测量环境有关，因此，任何测量中的误差是不可避免的，只能努力设法减小误差，不可能避免误差或消除误差；而错误是由于实验者粗心或不遵守实验规则等原因造成的，是能避免的。
此题主要考查学生对误差及其减小方法这一知识点的理解和掌握，要正确解答此题，首先要掌握误差的定义，还要掌握误差产生的原因，减小误差的方法及误差与错误的区别。
2.【答案】B
【解析】解：A.不同人发出声音的音色不同，“闻其声而知其人”是根据声音的音色来区分的，故A错误；
B.声音可以传递信息与能量，超声波能粉碎人体内的“结石”说明声波具有能量，故B正确；
C.建筑工地停止夜间施工，是在声源处减弱噪声，故C错误；
D.声音的频率不在20∼20000Hz的范围内，或响度过小，人耳都听不到，故D错误。
故选：B。
(1)根据音色能辨别发声体；
(2)声音可以传递信息、可以传递能量；
(3)减弱噪声的途径：在声源处、在传播过程中、在人耳处；
(4)人耳听到声音的条件：①物体发生振动；②介质向外传声；③良好的听觉器官；④频率在人的听觉范围之内；⑤有足够的响度。
本题考查了音调、响度和音色的区分、声音的利用、噪声的防治，以及人耳听到声音的条件，是一道综合题。
3.【答案】D
【解析】解：氮在常温常压下是气态的，“沸腾”是由于−196℃的液氮倒入容器后会迅速吸热汽化(沸腾)，由于汽化吸热，导致周围空气中的水蒸气遇冷液化形成液态的小水滴，从而形成“白气”。
A、冰激凌原料在冷冻成型的过程中需要放出热量，故A错误；
BD、冰激凌周围的“白气”是周围空气中的水蒸气遇冷液化形成液态的小水滴，故B错误、D正确；
C、液体“沸腾”是因为液氮吸热后沸腾，故C错误。
故选：D。
(1)物质由气态直接变为固态的过程叫凝华，物质由固态直接变为气态的过程叫升华；由气态变为液态的过程叫液化，由液态变为气态的过程叫汽化；由固态变为液态的过程叫熔化，由液态变为固态的过程叫凝固。
(2)六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
4.【答案】B
【解析】解：AB.眼球的结构相当于照相机，视网膜相当于光屏，外界物体在视网膜上所成的像是倒立、缩小的实像，故A正确、B错误；
C.近视眼是因晶状体太厚，像成在了视网膜前方，故C正确；
D.激光矫正相当于给眼球戴了一副隐形的凹透镜，使其对光的偏折能力变弱，使成的像后移，直到移到视网膜上，故D正确。
故选：B。
(1)人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜，外界物体在视网膜上所成的像是倒立、缩小的实像；
(2)近视眼是晶状体曲度变大，会聚能力增强，远处物体反射来的光线通过晶状体折射后形成的物像，落在视网膜的前方；
(3)近视眼要配戴凹透镜进行矫正，凹透镜对光线有发散作用，使像推迟会聚在视网膜上，能看清物体。
本题考查了眼睛的视物原理和近视眼的成因及矫正方法，属于基础题。
5.【答案】B
【解析】解：
由题知，ρ甲：ρ乙=3：4，m甲：m乙=2：3，
根据ρ=mV得：
V甲：V乙=m甲ρ甲：m乙ρ乙=23：34=8：9。
故选：B。
已知两球的密度之比、质量之比，利用V=mρ求它们的体积之比。
本题考查了密度公式的应用，由于是求比值，要细心，防止因颠倒而出错！
6.【答案】D
【解析】解：A、轮船能漂浮在水面上就是采用空心的方法，可以使排开水的体积增大，从而增大浮力，使密度大于水的钢铁能漂浮在水面上，故A正确；
B、在海面上航行时，处于平衡状态，所受浮力等于轮船的重力，故B正确；
C、船从河里驶入海里时，质量不变，g不变，根据G=mg知其重力不变，船在河里与海里都处于漂浮状态，浮力等于重力，重力不变，所以浮力也不变；
根据阿基米德原理F浮=G排=ρ液gV排可知，由于ρ海>ρ河，所以V排会变小，上浮一些；故C正确；
D、向停靠在港口的轮船加装货物时，重力变大，轮船始终处于漂浮状态，所受的浮力等于重力大小，故这个过程中浮力变大，故D错误。
故选：D。
A、钢铁制造的轮船是采用“空心”办法，是利用“空心”的办法增大排开液体的体积，从而增大轮船受到的浮力；
B、在海面上航行时，处于平衡状态，所受浮力等于轮船的重力；
C、物体漂浮在液体中时，浮力等于物体的重力，根据重力是否变化，就能判断出轮船在河里与海里时的浮力变化情况；
D、向停靠在港口的轮船加装货物时，重力变大，轮船始终处于漂浮状态，所受的浮力等于重力大小。
本题考查浮沉条件和阿基米德原理的应用，是一道综合题。
7.【答案】C
【解析】解：A、功率越大，做功就越快，机械效率与功率无关，故A错误；
B、完成相同的功，所用的时间越短，功率越大，故B错误；
C、有用功一定，减小额外功，则总功减小，根据η=W有W总可知，可以提高机械效率，故C正确；
D、机械效率越高的机械，有用功在总功中所占的比值越大，但有用功不一定多，故D错误。
故选：C。
(1)功率是表示物体做功快慢的物理量，物体的功率越大，做功越快。
(2)完成相同的功，所用的时间越短，功率越大。
(3)有用功一定，减小额外功，可以提高机械效率。
(4)机械效率越高的机械，有用功在总功中所占的比值越大。
知道功、功率、机械效率的定义；会根据实际情况分析各个量之间的关系。
8.【答案】D
【解析】解：A.做功和热传递都能改变物体的内能。冬天跑步，身体就感觉暖和，是通过做功的方式改变身体的内能，故A正确；
B.汤勺放在热锅里一段时间会烫手，热量从热锅传递到汤勺，汤勺内能增加，温度升高，是通过热传递的方式改变内能，故B正确；
C.端午期间，粽香四溢，是因为分子在不停地做无规则运动，属于扩散现象，故C正确；
D.塑料吸盘能牢牢吸在玻璃上，是因为受到大气压的作用，而不能说明分子间存在引力，故D错误。
故选：D。
(1)改变内能的方法：做功和热传递。
(2)构成物质的分子总在不停地做无规则运动。
(3)塑料吸盘靠大气压工作。
理解改变内能的方法、分子动理论内容，可解答此题。
9.【答案】B
【解析】解：加入台灯时，不可能是总功率过大，只能是插头插入插座时发生了短路而使室内的灯全部熄灭，熔丝熔断。
故选：B。
熔丝熔断的原因有两个：总功率过大或发生短路。
本题考查了熔丝熔断的故障的判断。
10.【答案】C
【解析】解：A、太阳能从自然界里源源不断的得到补充，属于可再生能源，故A错误；
B、核电站是以铀为燃料，利用核反应堆把铀原子核裂变产生的能量转化为水和水蒸气的内能，又把内能转化为发电机的机械能，最终机械能转化为电能，故B错误；
C、光纤通讯主要利用激光信号在光纤中发生全反射来传递信息的，故C正确；
D、发光二极管是半导体材料制成的，故D错误。
故选：C。
(1)从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源。人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；指在自然界中可以不断再生、连续利用的能源，属于可再生能源；
(2)将原子核裂变释放的核能转变为电能的系统和设备，通常称为核电站，核电站是一种高能量、少耗料的电站；核燃料裂变过程释放出来的能量，经过反应堆内循环的冷却剂，把能量带出并传输到锅炉产生蒸汽用以驱动涡轮机并带动发电机发电；
(3)光纤通讯主要利用激光信号传递信息；
(4)二极管是由半导体做成的元件，它具有单向导电性。
本题综合性很强，考查了多方面的知识，但都是一些基础知识，是中考常见题型。
11.【答案】C
【解析】解：A、不同人声音的音色不同，区别出谁在说话，是因为音色不同的原因；主人无论轻声或大声，高音或低音，音色是不变的；故A正确；
B、响度跟振幅有关，用户“轻声或大声说话”改变了声带的振幅，改变了声音的响度；音调跟频率有关，“高音或低音”改变了声带振动的频率，改变了声音的音调；故B正确；
C、照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入”二维码时镜头和二维码的距离大于二倍焦距，平面镜成像属于光的反射，故C错误；
D、对着话筒说话，声音使膜片振动，使线圈在磁场中做切割磁感线运动，产生感应电流，即将声信号转化为电信号，这是电磁感应现象，故D正确。
故选：C。
(1)音色反映的是声音的品质与特色，它跟发声体的材料和结构有关。
(2)音调跟频率有关，频率越大，音调越高；响度跟振幅有关，振幅越大，响度越大。
(3)凸透镜成像时，物距u>2f，成倒立缩小的实像，应用是照相机。
(4)话筒的工作原理是电磁感应现象的应用。
本题通过手机的应用考查了声音的特征、凸透镜成像原理、电磁感应现象等知识的应用，平时多注意观察，将学到的知识与实际应用结合起来。
12.【答案】D
【解析】有电流通过的灯丝置于磁场中晃动，体现了通电导体在磁场中受到力的作用。在这个过程中，是电能转化为机械能。
灯丝在磁场中晃动，说明其受到了力的作用，由此联系磁场对通电导体产生了力的作用。
通过灯丝的晃动，联系到受力，进而与通电导体在磁场中受力而运动联系起来是解决此题的思路。
13.【答案】B
【解析】解：根据题意可知，受电线圈的工作原理是电磁感应现象；
A、该图是奥斯特实验，说明电流的周围存在磁场，故A错误；
B、该图中闭合电路的部分导体在磁场中做切割磁感线运动，会产生感应电流，会使灵敏电流计的指针发生偏转，这是电磁感应现象，故B正确；
C、该图中通电线圈在磁场中受力而转动，是电动机的工作原理图，故C错误；
D、该图中有电磁铁，是利用电流的磁效应工作的，故D错误。
故选：B。
由题知，无线充电原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，给智能手机充电，则可知受电线圈的工作原理是电磁感应现象；分析各图中实验原理进行解答。
本题主要考查了学生对电磁学中几个实验的掌握情况，知道受电线圈的工作原理是解题的关键。
14.【答案】D
【解析】【分析】
本题考查了电压表的读数和串联电路的特点，分清电路的连接方式和电压表量程的判读是解决本题的关键。
(1)分析电路结构，弄清电压表V1、V2测电路中哪部分电路电压。
(2)确定两个电压表的量程，然后读出电压表的读数。
(3)根据串并联电路的规律特点，求出电灯L1和L2两端的电压。
【解答】
(1)由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压。
(2)因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；
则电压表V1的量程是0～15V，分度值为0.5V，示数UV1=6V；
电压表V2的量程是0～3V，分度值为0.1V，示数UV2=1.2V。
(3)电压表V2测L1两端的电压，所以L1两端的电压U1=UV2=1.2V；
由于L1、L2串联，电压表V1测电源电压，由串联电路的特点可知：L2两端的电压U2=UV1−UV2=6V−1.2V=4.8V。
故选：D。
15.【答案】µm m
【解析】解：.PM2.5是指大气中直径不大于2.5μm，合2.5×10−6m；
口罩的长度差不多一支笔的长度，故口罩的长度约为18cm，合0.18m。
故答案为：µm；m。
PM2.5是指大气中直径不大于2.5μm，根据实际估测口罩的长度。
本题主要考查长度单位的估测，解答本题的关键是能根据实际情况估测物体的长度。
16.【答案】虚 60
【解析】解：古诗中的“水中嘴对嘴”，是指驴在岸边饮水，水面上就会出现驴子嘴的像，这是光的反射形成的虚像，与平面镜成像原理是相同的。根据光的反射定律可知，反射角等于入射角，反射光线与入射光线分居法线两侧，光的折射定律也是折射光线与入射光线分局法线两侧，∠DOF=90°−60°=30°，∠DOF=∠DOE，根据光的反射中，反射角等于入射角，故EO为入射光线，OF为反射光线，OG为折射光线，故OG为法线的夹角为折射角，折射角为60°。
故答案为：虚；60。
当光照射到物体表面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；
光的反射中，反射角等于入射角。光的折射中，空气角大于其他介质角。
本题将物理知识与古诗结合在一起，能够体现学科的整合性，同时也考查了学生的综合能力，是一道典型的好题。
17.【答案】加速 2
【解析】解：由图乙的v−t图像可以知道，在0～2s内，物体的速度逐渐变大，处于加速状态；
由图丙的v−t图像可知，在2～4s内物体做匀速直线运动，处于平衡状态，由平衡条件可知，此时物体所受到的摩擦力f与推力F是一对平衡力，即f=F，由图甲的F−t图像可知，在2s～4s内，推力F=2N，物体所受到的滑动摩擦力f=F=2N；
由图丙所示图像可知，t=5s时物体做减速运动，相对于地面滑动，物体受到的摩擦力为滑动摩擦力，由于物体间的压力和接触面的粗糙程度都不变，物体受到的滑动摩擦力不变，则t=3s时物体受到的摩擦力仍为2N。
故答案为：加速；2。
由图丙的v−t图像可以判断物体在0～2s的运动情况；
由图丙v−t图像找出物体什么时候处于平衡状态，然后由平衡条件求出物体所受摩擦力大小；滑动摩擦力由物体间的压力和接触面的粗糙程度决定。
v−t图像、F−t图像相结合，判断出物体各段运动状态，根据平衡状态中二力平衡找出力的大小是本题的关键所在。
18.【答案】上升 下降
【解析】解：(1)冰块漂浮在盐水水面上，所以，F浮=G冰，则ρ盐水gV排=ρ冰gV冰，
所以，V排=ρ冰V冰ρ盐水，
冰熔化成水之后，状态变化，质量不变，所以，m冰=m水，则ρ冰V冰=ρ水V水，
所以，V水=ρ冰V冰ρ水，
已知：ρ盐水>ρ水，则V水>V排，
所以，若冰完全熔化，杯中液面上升；
(2)A、B、C和小船整体在水中漂浮，受到的总浮力等于其总重力；若将C球从船中取出放入水中，由于ρC>ρ水，C球会下沉，受到的浮力小于重力，浮力变小，根据V排=F浮ρ水g知排开的水的体积会变小，故液面会下降。
故答案为：上升；下降。
(1)冰漂浮在盐水中，利用阿基米德原理和G=mg=ρgV求出冰块排开液体的体积。求出当冰熔化之后水的体积。比较两个体积，如果冰化成水的体积大于冰块排开盐水的体积，液面上升；如果冰化成水的体积等于冰块排开盐水的体积，液面不变；如果冰化成水的体积小于冰块排开盐水的体积，液面下降；
(2)要判断水面高度的变化，其中就是要判断水面下的总体积，可根据浮力的变化，由公式V排=F浮ρ水g判断V排的变化，从而可得液面高度的变化。
本题考查了学生阿基米德原理、物体的漂浮条件的掌握和运用，根据冰化水质量不变和漂浮条件找出关系式V排与V水是本题的解题关键。
19.【答案】4.5 2.5
【解析】解：如图乙所示，两个电阻串联，电流处处相等，闭合开关S，这时电流表的示数为0.4A，元件A两端的电压为2V，B元件两端的电压为2.5V，
则电源电压U=UA+UB=2V+2.5V=4.5V；
若将AB并联在另一个电源下，且干路电流为0.9A，根据图甲可知，电源电压为2.5V，此时通过元件A的电流为0.5A，通过元件B的电流为0.4A，此时干路电流为0.9A，故电源电压为2.5V。
故答案为：4.5；2.5。
(1)两元件串联时通过它们的电流相等，根据图象读出两元件两端的电压，根据串联电路的电压特点求出电源的电压；
(2)根据图象和并联电路的特点分析。
本题考查了串并联电路的特点，关键是根据图象读出有用的信息。
20.【答案】解：先通过镜面AB作出点F的对称点F′，连接F′P交平面镜AB于点O，FO为入射光线，OP为反射光线，如下图所示：

【解析】F为入射点，P为反射光线上的一点，关键是镜面AB入射点(或反射点)的确定；根据反射光线反向延长通过像点和像点与发光点关于平面镜对称，作出反射光线并完成光路图。
利用对称法作光路图，是利用了在光的反射现象中，反射光线反向延长一定通过发光点的像点的性质。
21.【答案】v=st 停表 0.25 偏小
【解析】解：(1)该实验原理是v=st；
(2)该实验需要用停表测量时间，需要用刻度尺测量路程，故需要的测量工具是停表和刻度尺；
(3)AB段的路程：sAB=80.0cm−40.0cm=40.0cm，tAB=1.6s，
小车通过AB段的平均速度：vAB=sABtAB=；
(4)如果让小车过了B点才停止计时，会导致时间的测量结果偏大，由公式v=st知，路程一定时，时间越大，速度越小，因此测得AB段的平均速度vAB会偏小。
故答案为：(1)v=st；(2)停表；(3)0.25；(4)偏小。
(1)该实验的原理是v=st；
(2)该实验需要用停表测量小车所用的时间，需要用刻度尺测量小车通过的路程；
(3)从图中得出AB段的路程，利用速度公式得出小车通过AB段的平均速度；
(4)如果让小车过了B点才停止计时，会导致时间的测量结果偏大，由公式v=st知，测得AB段的平均速度的变化情况。
本题是测量小车的平均速度的实验，主要考查实验原理、刻度尺的读数、速度的计算以及实验误差的分析，难度较小，属于基础性题目。
22.【答案】排尽筒内的空气，密封注射器 FLV 偏小 760
【解析】解：(1)实验时，把活塞推至注射器筒底端是为了排出注射器中的空气，使注射器密封。
(2)当注射器中的活塞开始滑动时，弹簧测力计的拉力与大气的压力刚好平衡，因此需要记录此时的示数；
注射器是一个圆柱体形状，因此，应量出其刻度部分的长度，再读出容积V，得出活塞的面积S=VL将测量结果代入压强公式得：P=FS=FVL=FLV。
(3)本实验装置若在高山上进行，大气压减小，拉力偏小；托里拆利实验测得一标准大气压为760mm水银柱高。
故答案为：(1)排尽筒内的空气，密封注射器；(2)FLV；(3)偏小；760。
(1)实验中要排出注射器内的空气，这样在拉动活塞时，注射器内部会接近于真空，这样才能测出大气的压力；
(2)明确实验的原理，才能完成实验步骤的补充。当注射器中的活塞开始滑动时，此时弹簧测力计的示数与所受的大气压力相等；因活塞为圆柱体，所以活塞的横截面积可以通过公式S=VL来求出，知道注射器的容积，还需要用刻度尺量出其刻度部分的长度；利用压强的公式，代入测量的数据可得出表达式；
(3)本实验装置若在高山上进行，大气压减小，拉力偏小；托里拆利实验测得一标准大气压为760mm水银柱高。
利用注射器测量大气压时，要分别测大气压力F和活塞的横截面积S.利用二力平衡可通过弹簧测力计测出大气压力，利用几何知识可得出活塞的面积S，便可求出大气压的值了。
23.【答案】阻值最大处 移动滑动变阻器滑片，观察小灯泡是否发光 左 0.6 C 4～40Ω
【解析】解：(1)为了保护电路，闭合开关前滑片放在阻值最大处，即最右端。
(2)闭合开关，小灯泡不亮，可能是电路电阻太大，灯泡实际功率太小造成的，应移动滑动变阻器滑片，观察小灯泡是否发光。
(3)由题知，电压表示数为1.8V，小于灯泡的额定电压2.5V，由串联电路的分压原理知，应将滑片向左移动，减小滑动变阻器分得的电压，直到灯泡两端的电压等于2.5V；由乙图知，电流表的量程为0～0.6A，其分度值为0.02A，其读数为0.24A，所以小灯泡的额定功率P额=U额I额=2.5V×0.24A=0.6W；
(4)用规格为“2.5V 1W”的小灯泡替换已经烧坏的小灯泡，根据P=UI，换用这个灯的额定电流I′=P′U′=1W2.5V=0.4A，
这个灯泡的电阻R′=U′I′=Ω，
这个灯的电阻小于原来灯的电阻，故闭合开关后，根据分压原理，灯的实际电压小于2.5V，故实际电流小于0.4A；根据电阻的串联，总电阻小于原来的总电阻，故电流大于0.24A，故再次闭合开关，此时电流表的示数可能是0.26A，故选C。
(5)电源为2节新干电池，所以电源电压为3V，电阻两端电压为2V，滑动变阻器分压为1V，由分压原理有URU滑=RR滑=2V3V−2V=21，
所以当滑动变阻器连入阻值最大为20Ω时，定值电阻取值最大为40Ω，滑动变阻器允许通过的最大电流为0.5A，此时电路中电阻最小，定值电阻取值最小，此时电阻为R=UI大=2V0.5A=4Ω，
所以为了能够完成实验，更换的定值电阻R的阻值范围是4～40Ω。
故答案为：(1)阻值最大处；(2)移动滑动变阻器滑片，观察小灯泡是否发光；(3)左；0.6；(4)C；(5)4～40Ω。
(1)为了保护电路，闭合开关前滑片放在阻值最大处；
(2)灯泡实际功率太小，灯泡可能不发光，根据实验现象分析应进行的实验操作；
(3)灯泡正常发光时两端电压等于额定电压，由据串分压分析滑片的移动方向；由图乙读出灯泡发光时的电流，由P=UI计算出额定功率；
(4)用规格为“2.5V1W”的小灯泡替换已经烧坏的小灯泡，根据P=UI，求出换用这个灯的额定电流；根据P=U2R比较这个灯的电阻小于原来灯的电阻，根据分压原理比较灯的实际电压与2.5V的大小，得出实际电流的范围；根据电阻的串联，总电阻小于原来的总电阻，故电流大于0.24A，据此分析；
(5)根据串联电路特点与欧姆定律分析答题。
本题是测量小灯泡功率的实验，考查注意事项、故障分析、功率计算、串联电路的规律。
24.【答案】解：(1)根据ρ=mV可得395g铁的体积为：
V铁=mρ铁=395g7.9g/cm3=50cm3，
空心部分的体积：
V空=V−V铁=55cm3−50cm3=5cm3；
(2)注满水后水的体积：
V水=V空=5cm3，
注满水后水的质量：
m水=ρ水V水=1.0g/cm3×5cm3=5g，
球和水的总质量：
m总=m+m水=395g+5g=400g。
答：(1)心部分的体积是5cm3；
(2)如果给空心部分灌满水，则球的总质量是400g。
【解析】(1)根据ρ=mV求出铁球中铁的体积，用铁球的实际体积减去铁的体积就是空心部分的体积；
(2)空心体积也是空心部分注满水后水的体积，根据m=ρV求出水的质量，然后加上球的质量即为总质量。
本题考查了空心问题，关键是知道空心部分注满水后水的体积等于空心部分的体积，计算过程要注意单位的换算和统一。
25.【答案】解：(1)物块下表面与水面刚好接触，弹簧测力计拉力与重力是一对平衡力，由图乙可知，G=8N，根据重力公式G=mg可知物块的质量m=Gg=8N10N/kg=0.8kg；
(2)由图像可知，当物块全浸入水中时，弹簧测力计的示数F=4N，
物块浸没时受到的浮力为：
F浮=G−F′=8N−4N=4N；
(3)由图知，物块刚浸没时下表面所处的深度：ℎ=4cm=0.04m，
则物块刚浸没时下表面受到的液体压强：
p=ρ水gℎ=1×103kg/m3×10N/kg×0.04m=400Pa。
答：(1)物块的质量为0.8kg；
(2)物块完全浸没在水中时受到的浮力为4N；
(3)物块刚好完全浸没在水中时，物块下表面受到水的压强为400Pa。
【解析】(1)已知物块的重力，根据重力公式G=mg可知物块的质量；
(2)弹簧测力计的示数加上物块受到的水的浮力等于物块重；据此结合图像求出物块受的浮力(最大浮力)；
(3)根据图像得出物块刚浸没时下表面所处的深度，然后根据液体压强公式p=ρgℎ求此时物块下表面受到的水的压强。
本题主要考查重力、浮力压强的计算，读懂图像是解决此题的关键。
26.【答案】解：(1)灯泡L的电阻阻值为RL=ULIL=6V1.2A=5Ω；
(2)当S、S1闭合，且滑片P在a端时，灯泡和R1并联，Rx的阻值为零；灯正常发光，则灯泡两端的电压为6V，
电源电压等于灯泡两端电压的电压，即U=UL=6V，
当S、S2闭合时，灯与Rx串联，当P在滑动变阻器中点处时，电流表示数为0.2A，此时电路中的总电阻为R总=UI=6V0.2A=30Ω。
所以Rx的阻值为RX中=R总−RL=30Ω−5Ω=25Ω，
故滑动变阻器Rx的最大值为Rxmax=2RX中=2×25Ω=50Ω；
(3)由P=U2R知，当电路中电阻最大时，即闭合开关S、S2，Rx的滑片置于最大值处，即Rxmax=50Ω时，电路消耗的总功率最小，
最小值为P=U2R1+Rxmax=(6V)210Ω+50Ω=0.6W。
答：(1)灯泡L的电阻阻值为5Ω；
(2)滑动变阻器Rx的最大值为50Ω
(3)电路总功率的最小值为0.6W。
【解析】(1)由欧姆定律计算灯泡L的电阻阻值。
(2)当S、S1闭合，且滑片P在a端时，电路为L的简单电路，灯正常发光，由此可得电源电压；
当S、S2闭合，R1与Rx串联，P在滑动变阻器中点处时，电流表示数为0.2A，由串联电路特点和欧姆定律计算Rx的最大值；
(3)电源电压一定，由P=U2R知电路电阻最大时，电路所消耗的总功率最小，由此根据电路图分析并计算。
本题考查了串联电路特点、欧姆定律以及电功率公式的应用，正确分析电路的连接方式，并知道灯光正常发光时两端电压等于其额定电压是关键。
