专题06 涉及各类传感器类中考考题--2024年中考物理总复习查缺补漏专题（通用）

这是一份专题06 涉及各类传感器类中考考题--2024年中考物理总复习查缺补漏专题（通用），文件包含专题06涉及各类传感器类中考考题原卷版docx、专题06涉及各类传感器类中考考题解析版docx等2份试卷配套教学资源，其中试卷共28页， 欢迎下载使用。

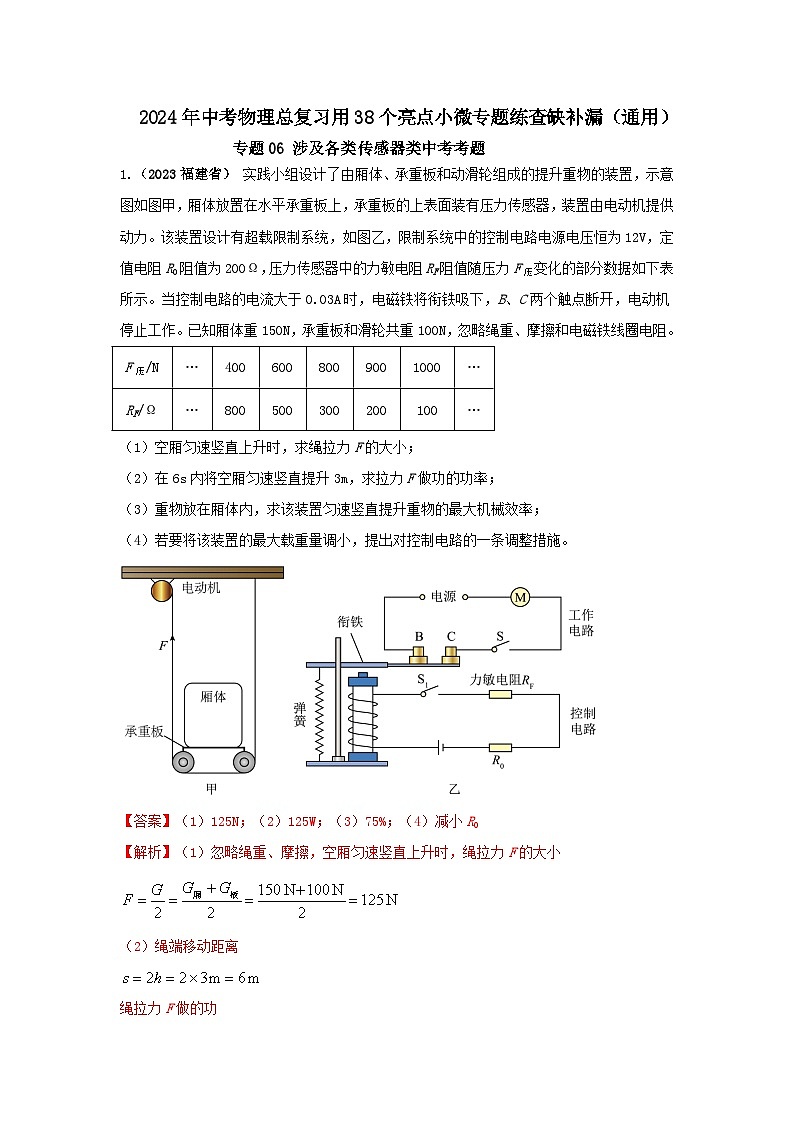

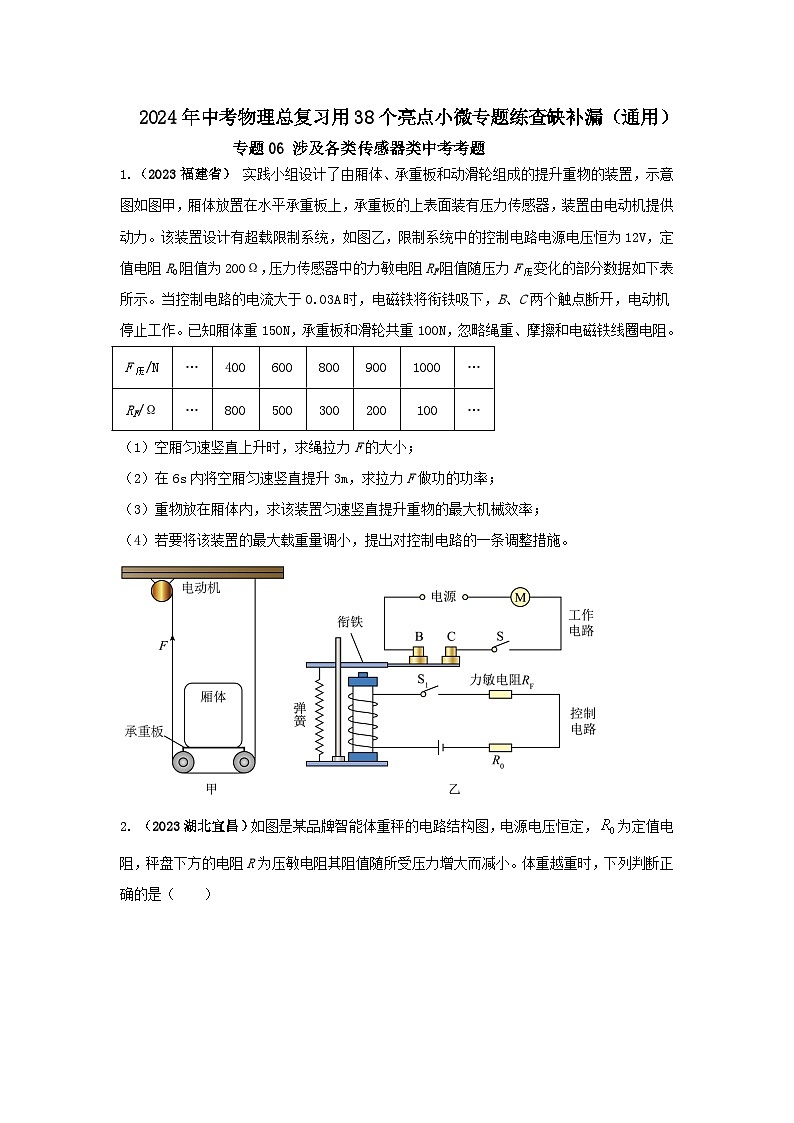

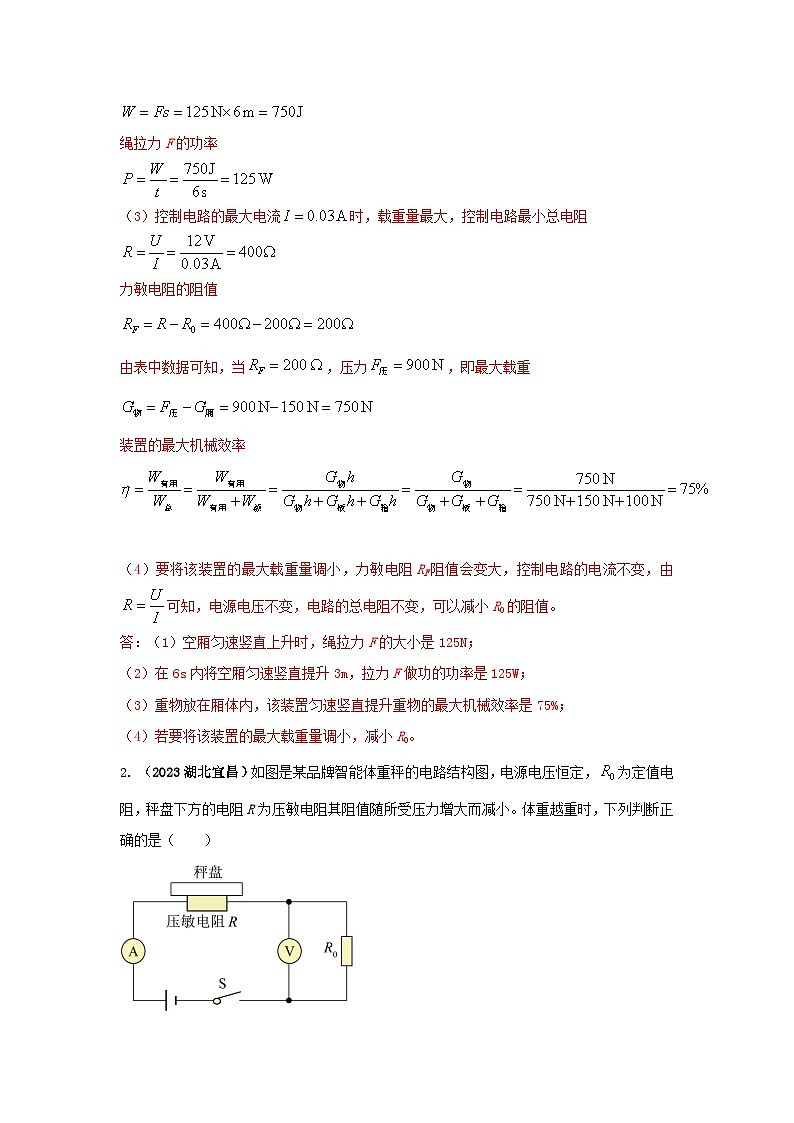

1.（2023福建省） 实践小组设计了由厢体、承重板和动滑轮组成的提升重物的装置，示意图如图甲，厢体放置在水平承重板上，承重板的上表面装有压力传感器，装置由电动机提供动力。该装置设计有超载限制系统，如图乙，限制系统中的控制电路电源电压恒为12V，定值电阻R0阻值为200Ω，压力传感器中的力敏电阻RF阻值随压力F压变化的部分数据如下表所示。当控制电路的电流大于0.03A时，电磁铁将衔铁吸下，B、C两个触点断开，电动机停止工作。已知厢体重150N，承重板和滑轮共重100N，忽略绳重、摩擦和电磁铁线圈电阻。
（1）空厢匀速竖直上升时，求绳拉力F的大小；
（2）在6s内将空厢匀速竖直提升3m，求拉力F做功的功率；
（3）重物放在厢体内，求该装置匀速竖直提升重物的最大机械效率；
（4）若要将该装置的最大载重量调小，提出对控制电路的一条调整措施。

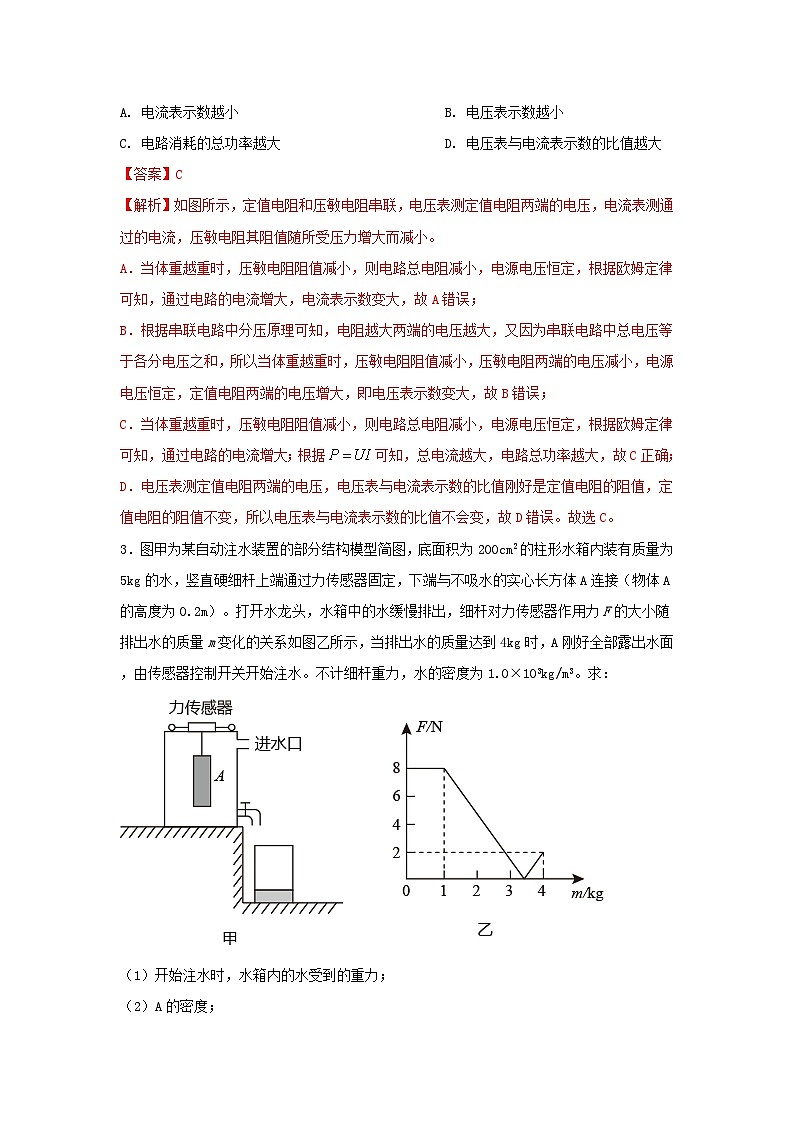

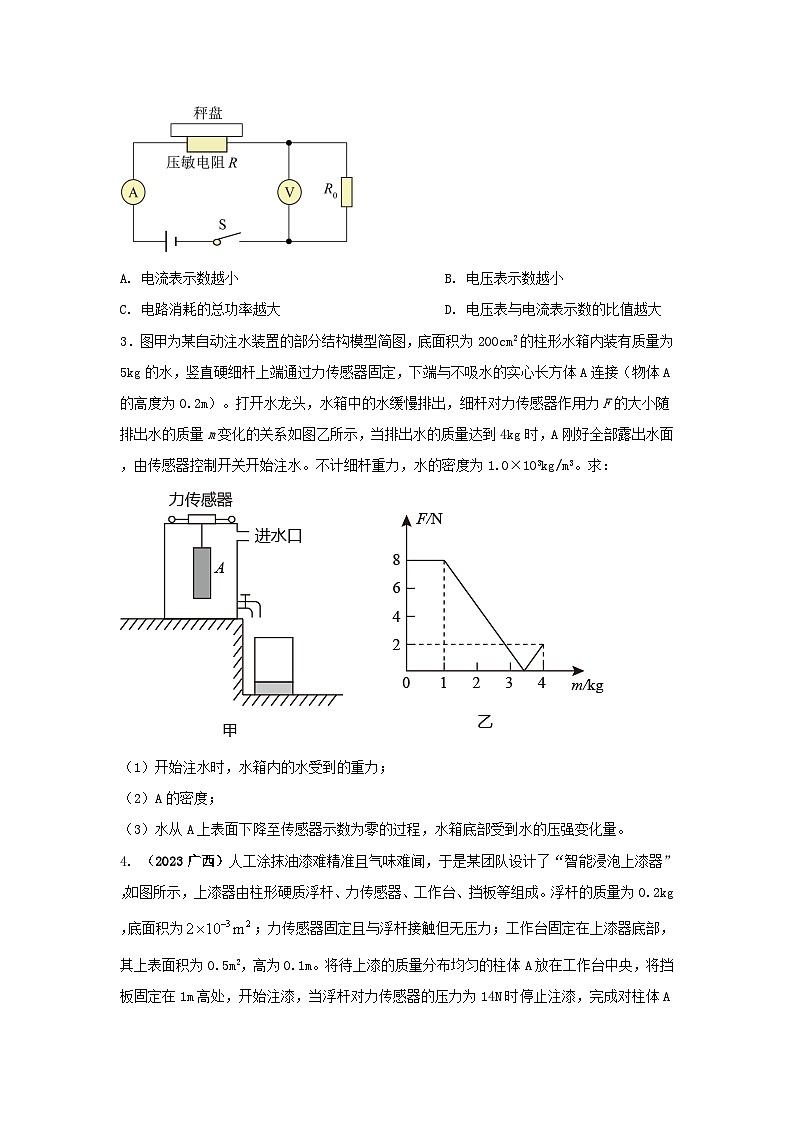

2. （2023湖北宜昌）如图是某品牌智能体重秤的电路结构图，电源电压恒定，为定值电阻，秤盘下方的电阻R为压敏电阻其阻值随所受压力增大而减小。体重越重时，下列判断正确的是（ ）

A. 电流表示数越小B. 电压表示数越小
C. 电路消耗的总功率越大D. 电压表与电流表示数的比值越大
3．图甲为某自动注水装置的部分结构模型简图，底面积为200cm2的柱形水箱内装有质量为5kg的水，竖直硬细杆上端通过力传感器固定，下端与不吸水的实心长方体A连接（物体A的高度为0.2m）。打开水龙头，水箱中的水缓慢排出，细杆对力传感器作用力F的大小随排出水的质量m变化的关系如图乙所示，当排出水的质量达到4kg时，A刚好全部露出水面，由传感器控制开关开始注水。不计细杆重力，水的密度为1.0×103kg/m3。求：
（1）开始注水时，水箱内的水受到的重力；
（2）A的密度；
（3）水从A上表面下降至传感器示数为零的过程，水箱底部受到水的压强变化量。

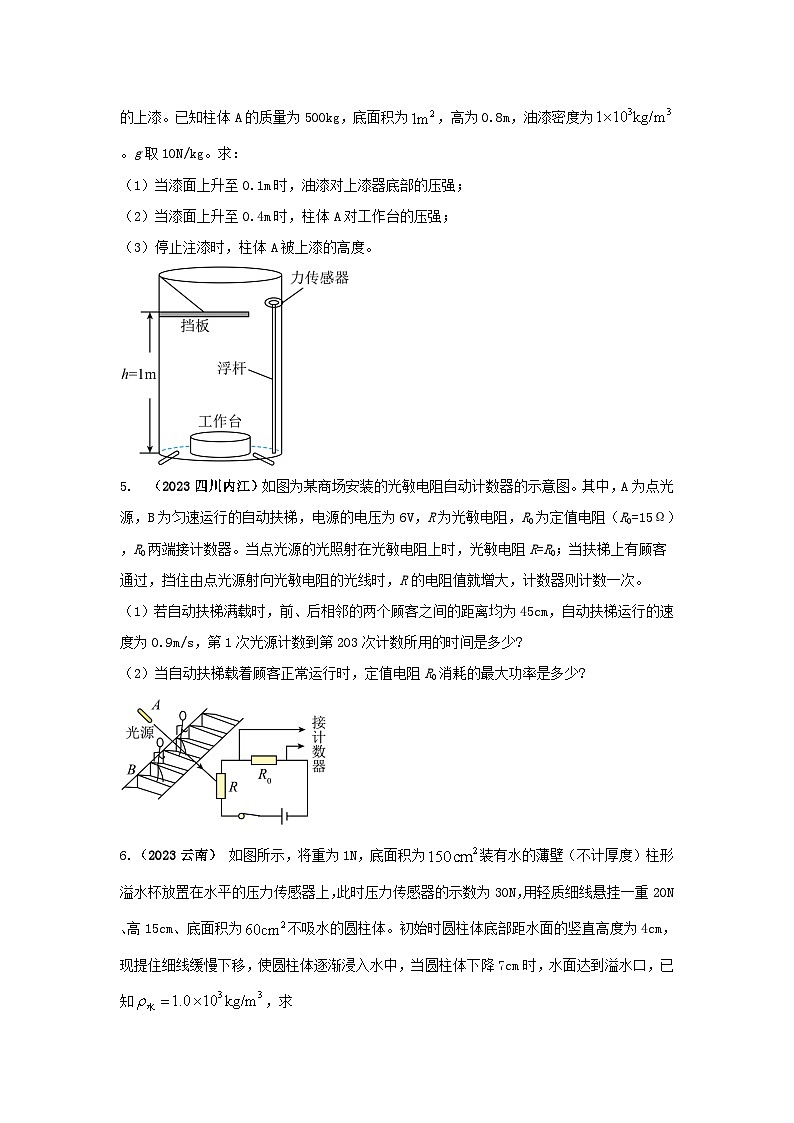

4. （2023广西）人工涂抹油漆难精准且气味难闻，于是某团队设计了“智能浸泡上漆器”，如图所示，上漆器由柱形硬质浮杆、力传感器、工作台、挡板等组成。浮杆的质量为0.2kg，底面积为；力传感器固定且与浮杆接触但无压力；工作台固定在上漆器底部，其上表面积为0.5m2，高为0.1m。将待上漆的质量分布均匀的柱体A放在工作台中央，将挡板固定在1m高处，开始注漆，当浮杆对力传感器的压力为14N时停止注漆，完成对柱体A的上漆。已知柱体A的质量为500kg，底面积为，高为0.8m，油漆密度为。g取10N/kg。求：
（1）当漆面上升至0.1m时，油漆对上漆器底部的压强；
（2）当漆面上升至0.4m时，柱体A对工作台的压强；
（3）停止注漆时，柱体A被上漆的高度。

5. （2023四川内江）如图为某商场安装的光敏电阻自动计数器的示意图。其中，A为点光源，B为匀速运行的自动扶梯，电源的电压为6V，R为光敏电阻，R0为定值电阻（R0=15Ω），R0两端接计数器。当点光源的光照射在光敏电阻上时，光敏电阻R=R0；当扶梯上有顾客通过，挡住由点光源射向光敏电阻的光线时，R的电阻值就增大，计数器则计数一次。
（1）若自动扶梯满载时，前、后相邻的两个顾客之间的距离均为45cm，自动扶梯运行的速度为0.9m/s，第1次光源计数到第203次计数所用的时间是多少?
（2）当自动扶梯载着顾客正常运行时，定值电阻R0消耗的最大功率是多少?

6.（2023云南） 如图所示，将重为1N，底面积为装有水的薄壁（不计厚度）柱形溢水杯放置在水平的压力传感器上，此时压力传感器的示数为30N，用轻质细线悬挂一重20N、高15cm、底面积为不吸水的圆柱体。初始时圆柱体底部距水面的竖直高度为4cm，现提住细线缓慢下移，使圆柱体逐渐浸入水中，当圆柱体下降7cm时，水面达到溢水口，已知，求
（1）圆柱体未浸入水中时，溢水杯对压力传感器的压强；
（2）圆柱体未浸入水中时，溢水杯中水的质量；
（3）圆柱体刚好浸没时，细线对圆柱体的拉力；
（4）圆柱体从初始位置到刚好浸没，水对溢水杯底部压强的变化量。

7．传感器的可以把力学物理量转化成电学信号，然后通过相互之间的函数关系，直接引用力的大小。测量压力大小的压力传感器，工作原理如图所示，其中M、N均为绝缘材料，M、N间有可收缩的导线（电阻大小不计），弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压恒为12V，已知压力F的大小与R2的阻值大小成正比例关系。闭合开关S，压力F0=0时，滑片P在最上端；压力F1=1N时，电流表示数为1A，电压示数为3V，当滑片P滑至最下端时，电压表示数为7.5V．求：
（1）定值电阻R1的大小；压力F1与R2阻值之比k；
（2）当滑片P滑至最下端时，压力F2的大小；
（3）压力F的大小与电压表示数之间的函数关系表达式。
8．如图甲所示，是某研究小组设计的一套测量物体重力的模拟装置，OAB为水平杠杆，OB长1m，O为支点，OA：AB=1：4，电源电压保持不变，电流表的量程为0~0.6A，定值电阻R0的阻值为10Ω，压力传感器R固定放置，R的阻值随其所受压力F变化的关系如图乙所示。当平板空载时，闭合开关S，电流表的示数为0.2A。（平板、压杆和杠杆的质量均忽略不计）求：
（1）电源电压；（2）当电流表示数为0.4A时，物体的重力；（3）在电路安全的情况下，缓慢增加平板上的物体的重力过程中，当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值；（4）当平板上物体重为250N，此时电路不安全，若可移动A点使电路安全，则A点移动的方向和A点移动的最小距离。ARR，RROBOAAOAA9. 距离传感器是一种测量距离的仪器，它发出的超声波遇到物体后反射回传感器，传感器收到信号后自动计算出物体与传感器的距离，并显示物体的s-t图象。已知超声波在空气中的速度是340m/s。
（1）若传感器在发出信号后0.01s收到从物体反射回来的信号，物体距传感器多远？
（2）若显示物体的s-t图象如图甲，物体在0至15s的运动情况如何？为什么？
（3）另外一物体在F=10N的水平拉力作用下，沿水平地面做直线运动。传感器显示物体的s-t图象如图乙。求：在0至15s物体受到的摩擦力是多大？（写出分析过程）
10. 如图甲是某种型号的轿车，车的质量为600kg，每个轮胎与地面的接触面积为200cm2。一次该车在一段平直的公路上匀速行驶，遇到车速监控检测点。检测点的距离传感器从向车发出超声波信号到接收到信号共用了0.6s。在连接距离传感器的计算机屏幕上显示的该车运动的s—t图像如图乙所示（超声波在空气中传播速度为340m/s）。求：
①该小轿车空载时对地面的压强。
②超声波信号遇到小车时，小车与检测监控点的距离。
③若小车在运动中所受阻力大小为3000N，则小车在10s内牵引力所做的功。
11．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（ ）
A．M的电阻RM变大
B．电路消耗的总功率变大
C．电压表与电流表的示数乘积不变
D．电压表与电流表的示数之比变大
12.某小组同学利用由硫化镉半导体材料制成的光敏电阻、电压恒定的电源、电流表、电键和导线组成电路，并用强度相同的不同光，做了如图（a）、（b）、（c）所示的三次实验。下列说法正确的是（ ）
A.“探究由光敏电阻的阻值特性与照射的光线种类的关系”
B.比较（a）和（b）两图可以发现：该光敏电阻的电阻值特性与红外光线无关。
C.比较（a）和（c）两图可以发现：在电压一定时，用强度相同的可见光线或紫外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流是不相等的，用紫外光线照射时通过的电流较大，因此该光敏电阻的电阻特性与紫外光线有关，用紫外光线照射时其电阻值较小。
D.根据上述研究情况，可以提出一个进一步研究的问题是“是否所有的光敏电阻的电阻特性与紫外光线有关？”。
13.新农村建设让农村面貌焕然一新．许多楼房顶部装有自动供水水箱，箱体重1250N，与水平楼顶接触面积为1.5m2．为了控制进水量，在水箱顶部安装压力传感器，如图所示，A物体通过细线与压力传感器相连接，压力传感器相等于拉线开关，A的密度是2.5×103kg/m3，A重为25N．当压力传感器受到竖直向下的拉力等于25N时闭合，电动水泵向水箱注水；当拉力等于15N时断开，电动水泵停止向水箱注水．
（1）求未装水时整个水箱对楼顶的压强是多少？（压力传感器及连接线质量不计，g取10N/kg）
（2）通过计算说明当水面与A上表面相平时，电动水泵能否停止注水？（g取10N/kg，连接线体积不计）
14.阅读短文，回答问题：
力传感器在电子秤中的应用
电子秤所使用的测力装置是力传感器．
常见的一种力传感器由弹簧钢和应变片组成，其结构示意图如图甲所示．弹簧钢右端固定，在其上、下表面各贴一个相同的应变片．若在弹簧钢的自由端施加向下的作用力F，则弹簧钢发生弯曲，上应变片被拉伸，下应变片被压缩．力越大，弹簧钢的弯曲程度越大．
应变片结构如图乙所示，其中金属电阻丝的阻值对长度变化很敏感．给上、下金属电阻丝提供相等且大小不变的电流，上应变片两引线间电压为U1，下应变片两引线间电压为U2，传感器把这两个电压的差值U（U＝U1－U2）输出，用来反映力F的大小．
金属电阻丝的阻值随温度会发生变化，其变化情况如图丙所示．为消除气温变化对测量精度的影响，需分别在上、下应变片金属电阻丝与引线之间串联一只合适的电阻，进行温度补偿．串联合适的电阻后，测量结果不再受温度影响．
（1）这种力传感器是将力的大小转换为 (电流/电压)的装置．
（2）外力F增大时，下列说法正确的是 ．
A．上、下应变片金属电阻丝电阻都增大
B．上、下应变片金属电阻丝电阻都减小
C．上应变片金属电阻丝电阻减小，下应变片金属电阻丝电阻增大
D．上应变片金属电阻丝电阻增大，下应变片金属电阻丝电阻减小
（3）传感器输出的电压U随外力F增大而 ．
（4）进行温度补偿时，应给上金属电阻丝串联阻值随温度升高而 的电阻，下金属电阻丝串联阻值随温度升高而 的电阻．
（5）如果未进行温度补偿，自由端受到相同的力F作用，该传感器下应变片两端的电压U2冬天比夏天 （大/小）．
15. 技术研究小组在实验室模仿工程师做“钢梁承重后的下垂量h”的测试，他们用厚钢尺制成了一座跨度为L的桥梁（如图甲所示），并设计了一个方便读取“厚钢尺桥梁受压后下垂量”的测试仪，测试仪由压力传感器R与外部电路组成（如图乙所示）。已测得跨度为L时，在一定范围内，其压力F与下垂量h满足关系，k＝1×10﹣3m/N。已知电源电压不变，当电压表的示数为4V时，电流表示数为0.4A。当压力F1＝32N时，电路中的电流为I1，此时R的功率为P1；当压力F2＝40N时，电路中的电流为I2，此时R的功率为P2；且I1与I2相差0.1A。传感器的电阻R与压力F的关系图像是一条直线（如图丙所示），忽略传感器与钢梁自重产生的影响。求：
（1）R0的阻值；
（2）当桥梁的下垂量为3cm时，压力传感器受到的压力；
（3）当压力为零时，电路中的总电阻；
（4）P1与P2的差值
F压/N
…
400
600
800
900
1000
…
RF/Ω
…
800
500
300
200
100
…
