专题20 电路设计中考考题--2024年中考物理总复习查缺补漏专题（通用）

这是一份专题20 电路设计中考考题--2024年中考物理总复习查缺补漏专题（通用），文件包含专题20电路设计中考考题原卷版docx、专题20电路设计中考考题解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。

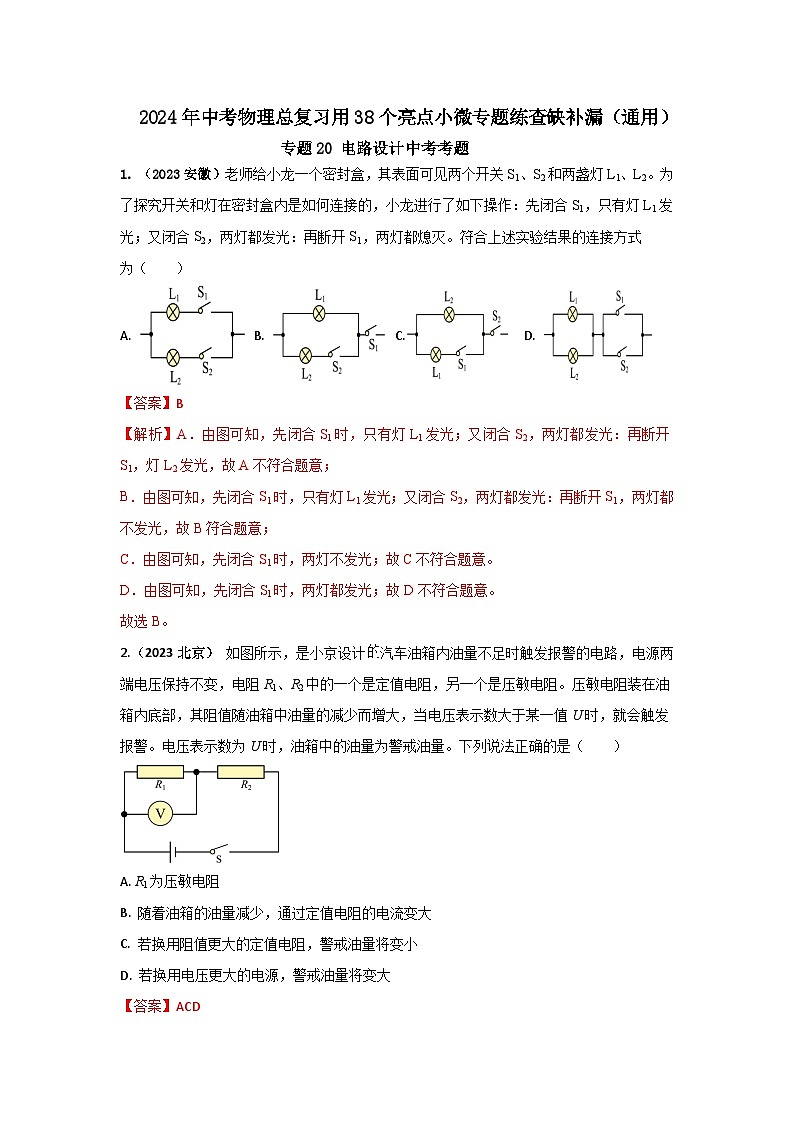

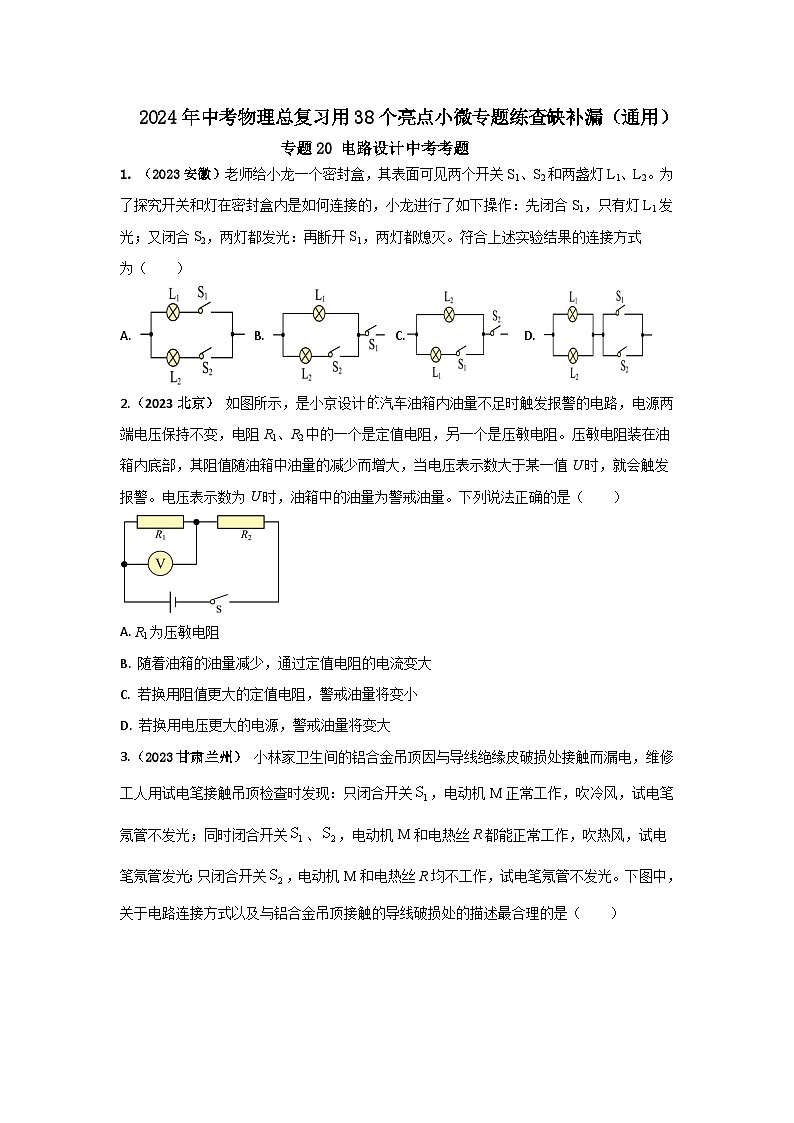

1. （2023安徽）老师给小龙一个密封盒，其表面可见两个开关S1、S2和两盏灯L1、L2。为了探究开关和灯在密封盒内是如何连接的，小龙进行了如下操作：先闭合S1，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，两灯都熄灭。符合上述实验结果的连接方式
为（ ）
A. B. C. D.
2.（2023北京） 如图所示，是小京设计汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，电阻R1、R2中的一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于某一值U时，就会触发报警。电压表示数为U时，油箱中的油量为警戒油量。下列说法正确的是（ ）

A. R1为压敏电阻
B. 随着油箱的油量减少，通过定值电阻的电流变大
C. 若换用阻值更大的定值电阻，警戒油量将变小
D. 若换用电压更大的电源，警戒油量将变大

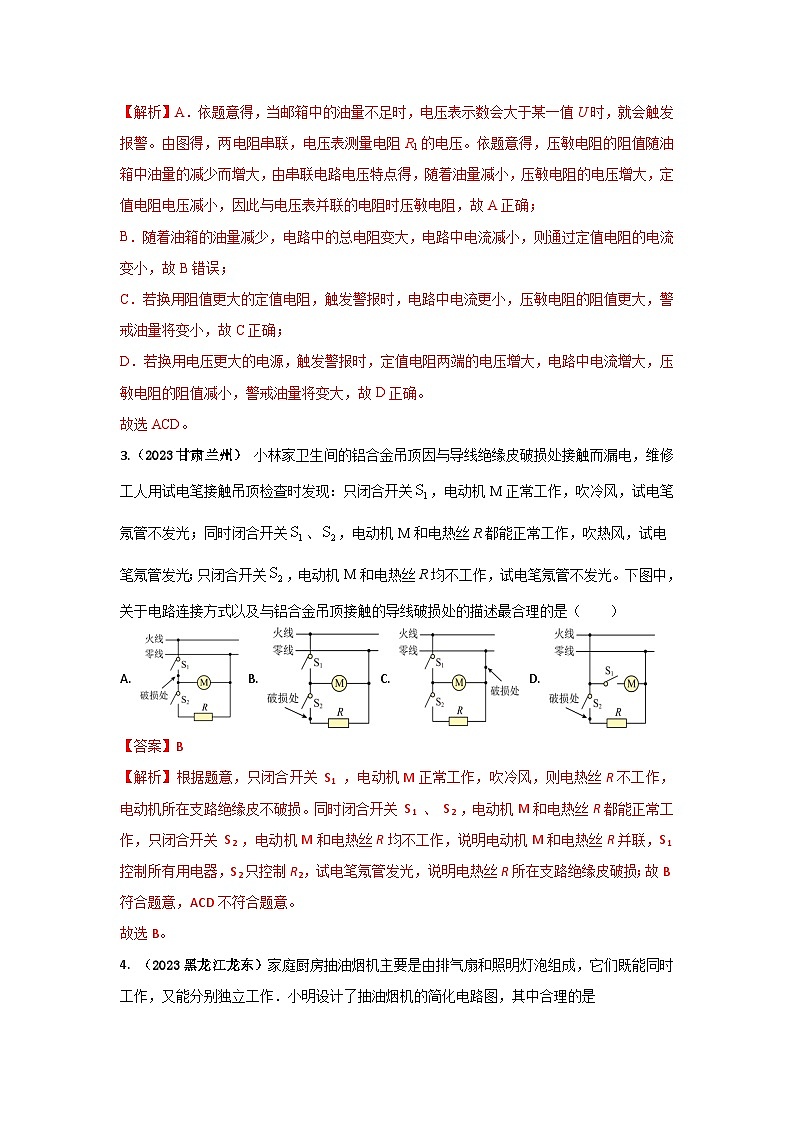

3.（2023甘肃兰州） 小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维修工人用试电笔接触吊顶检查时发现：只闭合开关，电动机M正常工作，吹冷风，试电笔氖管不发光；同时闭合开关、，电动机M和电热丝R都能正常工作，吹热风，试电笔氖管发光；只闭合开关，电动机M和电热丝R均不工作，试电笔氖管不发光。下图中，关于电路连接方式以及与铝合金吊顶接触的导线破损处的描述最合理的是（ ）
A. B. C. D.
4. （2023黑龙江龙东）家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作．小明设计了抽油烟机的简化电路图，其中合理的是
A B. C. D.

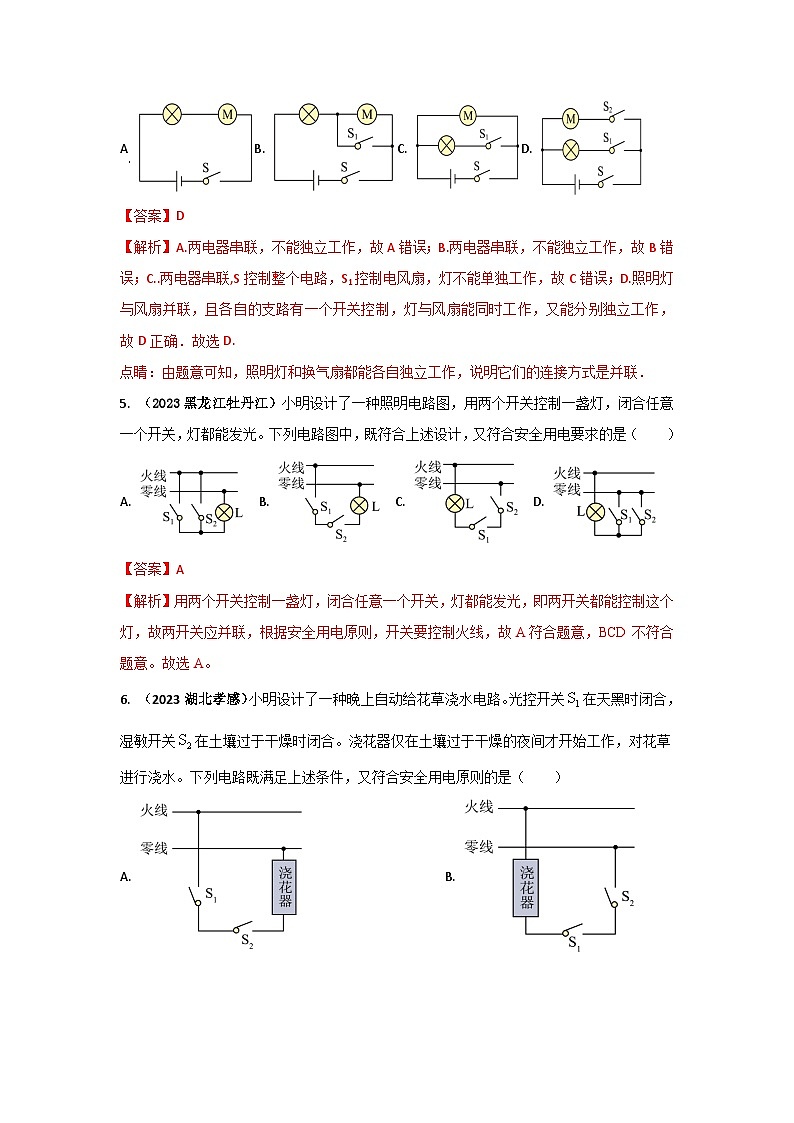

5. （2023黑龙江牡丹江）小明设计了一种照明电路图，用两个开关控制一盏灯，闭合任意一个开关，灯都能发光。下列电路图中，既符合上述设计，又符合安全用电要求的是（ ）
A. B. C. D.
6. （2023湖北孝感）小明设计了一种晚上自动给花草浇水电路。光控开关在天黑时闭合，湿敏开关在土壤过于干燥时闭合。浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。下列电路既满足上述条件，又符合安全用电原则的是（ ）
A. B.
C D.

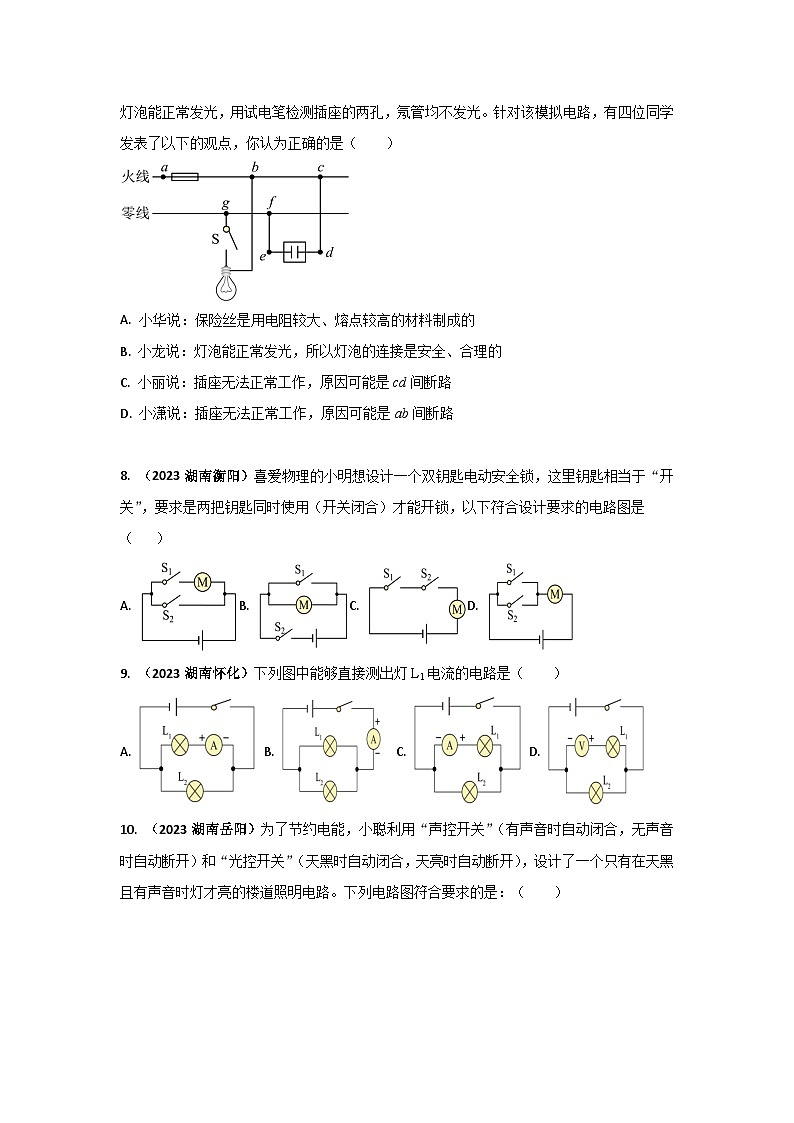

7. （2023湖南郴州）小敏同学按下面的电路图连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是（ ）

A. 小华说：保险丝是用电阻较大、熔点较高的材料制成的
B. 小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C. 小丽说：插座无法正常工作，原因可能是cd间断路
D. 小潇说：插座无法正常工作，原因可能是ab间断路
8. （2023湖南衡阳）喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（ ）
A. B. C. D.
9. （2023湖南怀化）下列图中能够直接测出灯L1电流的电路是（ ）
A. B. C. D.
10. （2023湖南岳阳）为了节约电能，小聪利用“声控开关”（有声音时自动闭合，无声音时自动断开）和“光控开关”（天黑时自动闭合，天亮时自动断开），设计了一个只有在天黑且有声音时灯才亮的楼道照明电路。下列电路图符合要求的是：（ ）
A. B.
C. D.
11. （2023湖南长沙）“浴霸”里的电加热器和换气扇能独立工作互不干扰，符合上述要求的电路是（ ）
A. B. C. D.
12. （2023四川达州）家里浴室装有排气扇和照明灯，在使用时，有时需要独立工作，有时需要同时工作，下列图中符合上述要求的电路图是（ ）
A. B. C D.
13. （2023四川广安）某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路。已知电源电压保持不变，是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差越大）。下列能实现水流速度越大，电表示数越大的电路图是（ ）
A. B.
C. D.
14. （2023四川广元）同学们在进行研学活动时，观察到某交通路口指挥车辆通行的信号灯由红灯和绿灯组成，绿灯行，红灯停，以下是他们画出的红绿灯工作时的电路简图，你认为其中正确的是（ ）
A. B. C D.
15. 智能锁正在逐步走进千家万户。如图所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成。下列符合该智能锁电路设计的是（ ）

A. B.
C. D.
16. （2023四川南充）下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是( )
A. 空气开关B. 双孔插座C. 带开关灯泡D. 三孔插座
17. （2023四川遂宁）张明同学发现，未戴头盔骑行“共享助力车”存在安全隐患。于是他设计以下改进方案：在头盔内加装遥控设备，控制下列助力车工作电路中开关S2的通断。骑行前，扫码成功后开关S1闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A. B. C. D.
18. （2023四川自贡）如图，在动车站的自动检票闸机口，乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。身份证和人脸识别系统相当于开关，信息符合后开关自动闭合，下列模拟电路中，符合上述要求的是（ ）
A. B.
C. D.
19. （2023四川自贡）“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。
20. （2023山东临沂）中国物流之都临沂拥有众多仓库，对仓库的管理也规范有序。某仓库分辨前后门来人的电路为：前门来人闭合开关S1时，红灯L1亮、电铃响；后门来人闭合开关S2时，绿灯L2亮、电铃响，下列四种电路，符合要求的是（ ）
A. B. C. D.
21. （2023山东泰安）下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（ ）
A. B. C. D.
22. （2023山东烟台）为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，提示灯灭。如图所示的四个选项中，符合电路设计要求的是（ ）
A. B. C. D.
23. （2023山东枣庄）喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（ ）
A. B. C. D.
24. （2023无锡）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，左、右转向灯不能同时亮，下列电路图设计合理的是（ ）
A. B. C. D.
25. （2023天津）如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻、开关和电流表，并引出两根导线到盒外。将盒外的两根导线分别与待测电阻的两端相连，根据开关闭合、断开时电流表的示数，可以算出的阻值。设计的盒内电路图，其中符合要求的是（ ）

A. B. C. D.
