专题27 电热计算中考考题--2024年中考物理总复习查缺补漏专题(通用)
展开
这是一份专题27 电热计算中考考题--2024年中考物理总复习查缺补漏专题(通用),文件包含专题27电热计算中考考题原卷版docx、专题27电热计算中考考题解析版docx等2份试卷配套教学资源,其中试卷共23页, 欢迎下载使用。

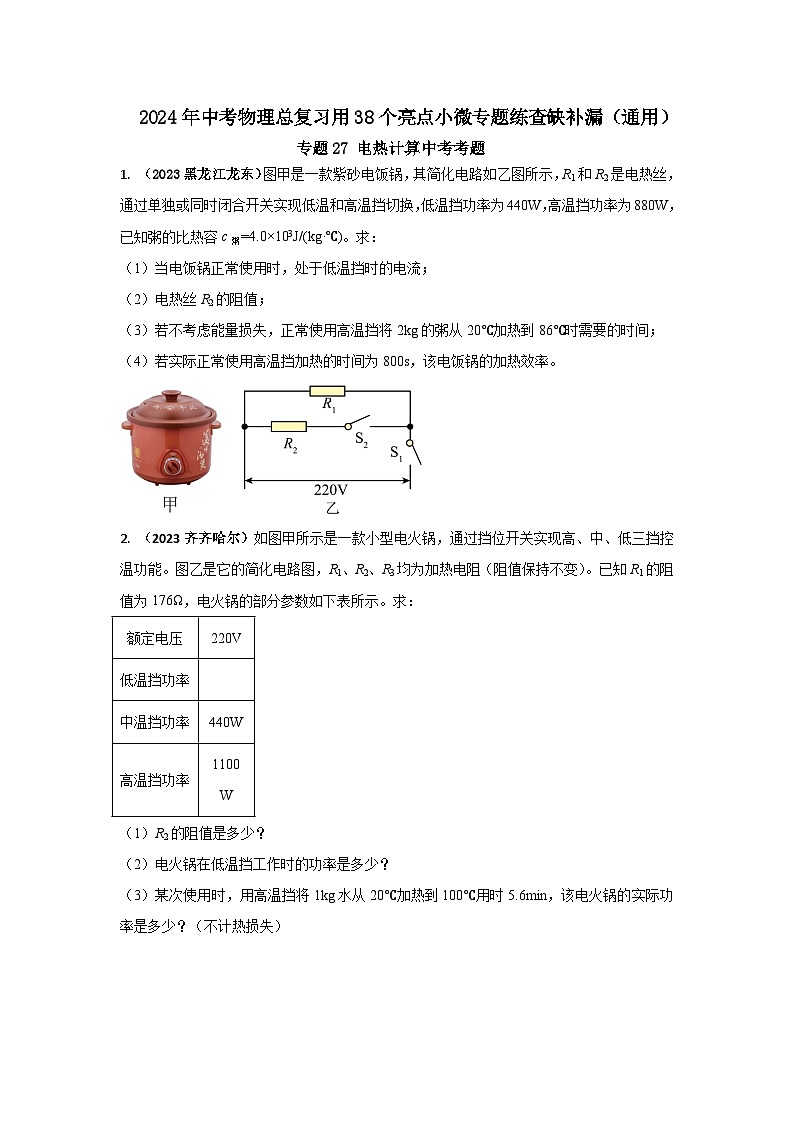

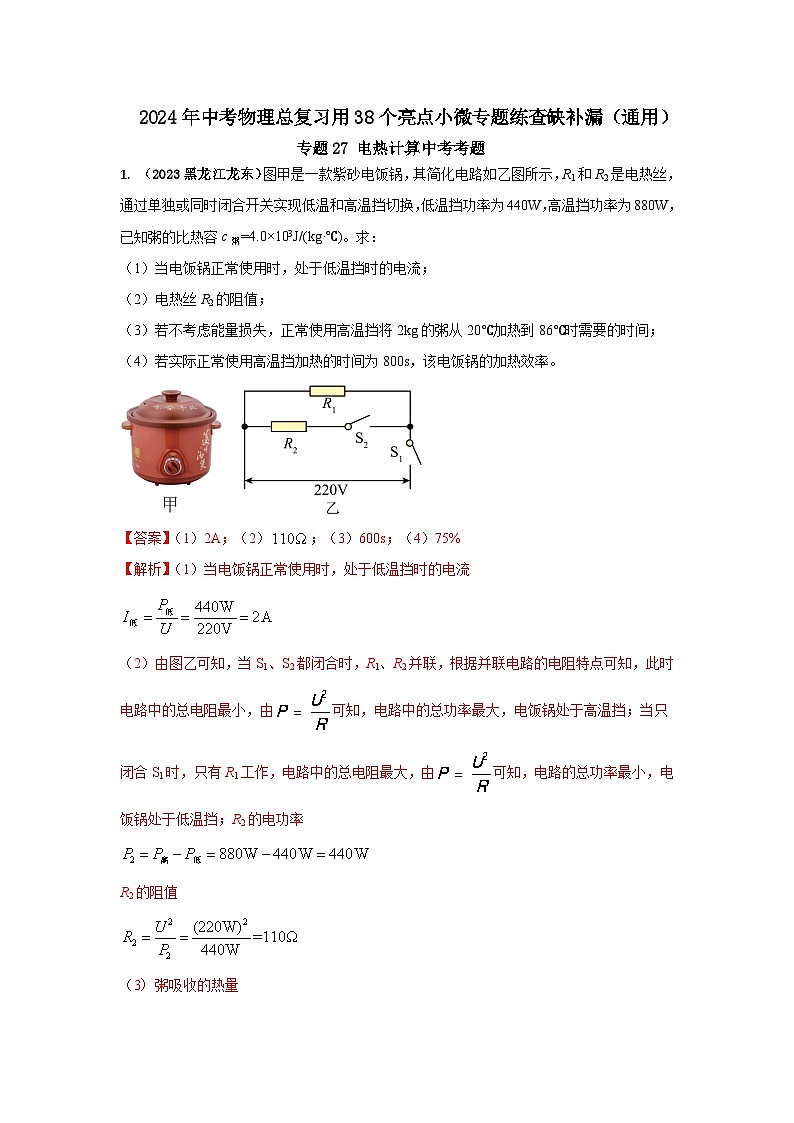

(1)当电饭锅正常使用时,处于低温挡时的电流;
(2)电热丝R2的阻值;
(3)若不考虑能量损失,正常使用高温挡将2kg的粥从20℃加热到86℃时需要的时间;
(4)若实际正常使用高温挡加热的时间为800s,该电饭锅的加热效率。

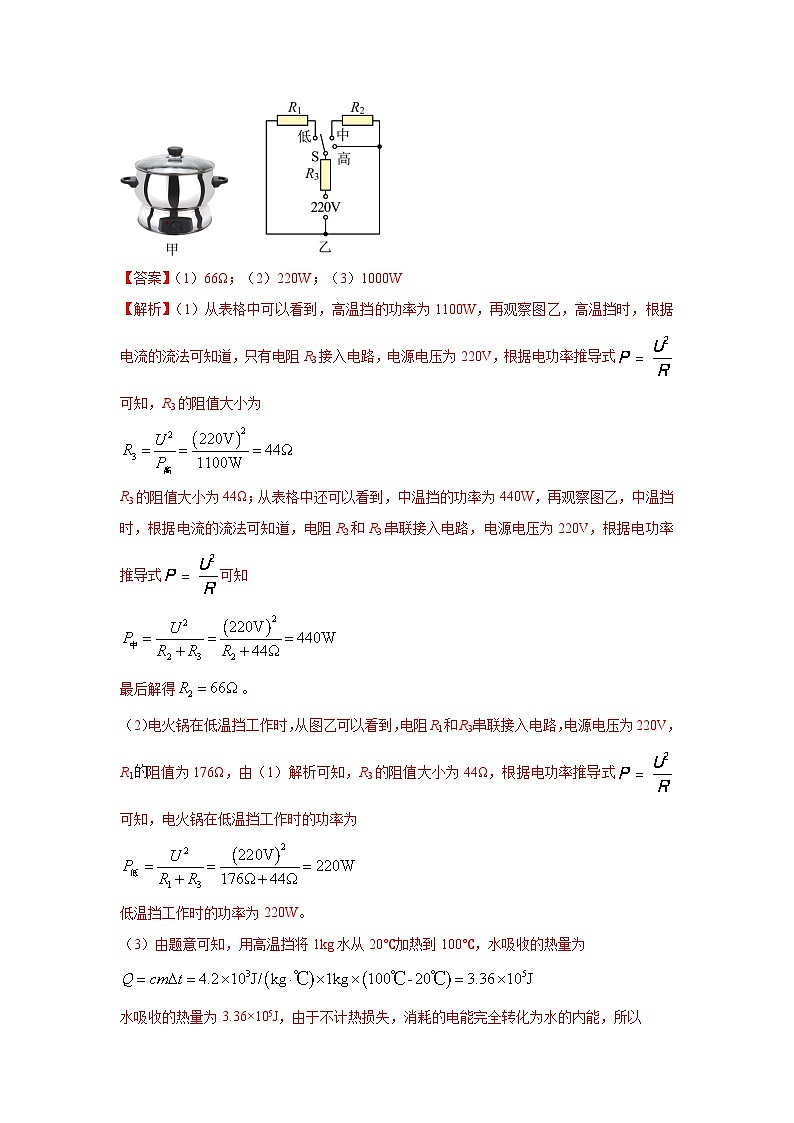

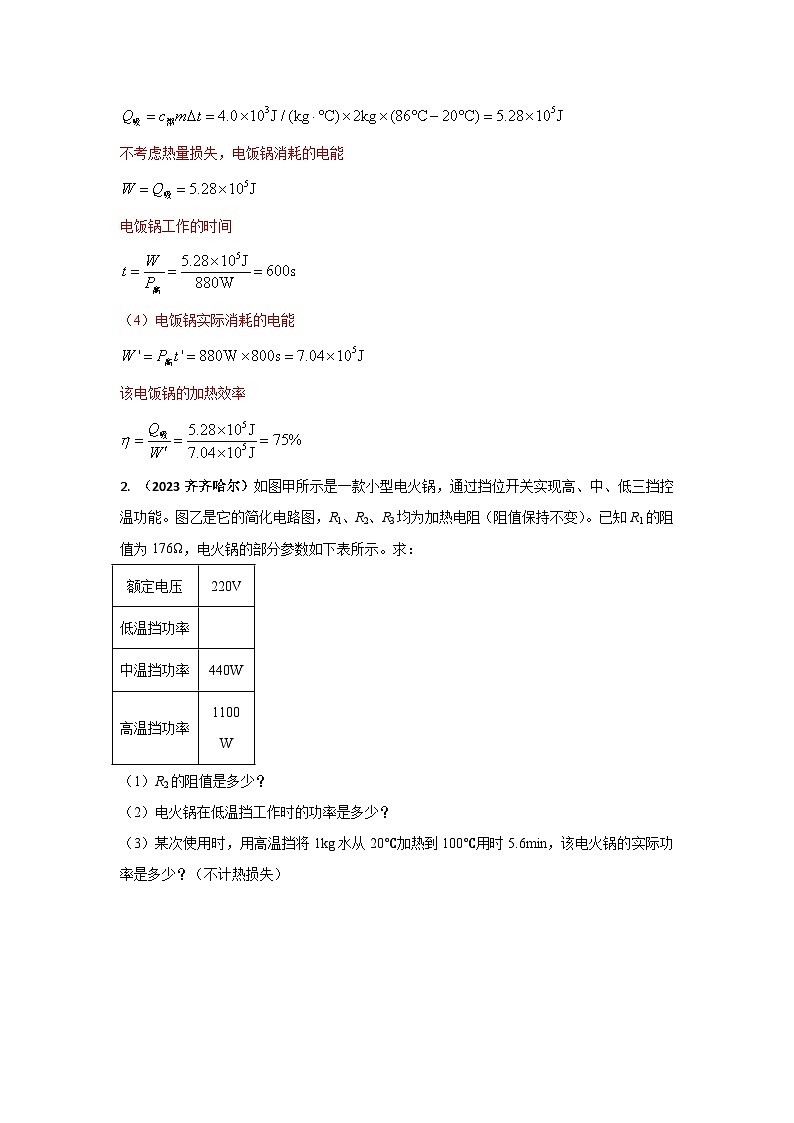

2. (2023齐齐哈尔)如图甲所示是一款小型电火锅,通过挡位开关实现高、中、低三挡控温功能。图乙是它的简化电路图,R1、R2、R3均为加热电阻(阻值保持不变)。已知R1的阻值为176Ω,电火锅的部分参数如下表所示。求:
(1)R2的阻值是多少?
(2)电火锅在低温挡工作时的功率是多少?
(3)某次使用时,用高温挡将1kg水从20℃加热到100℃用时5.6min,该电火锅的实际功率是多少?(不计热损失)

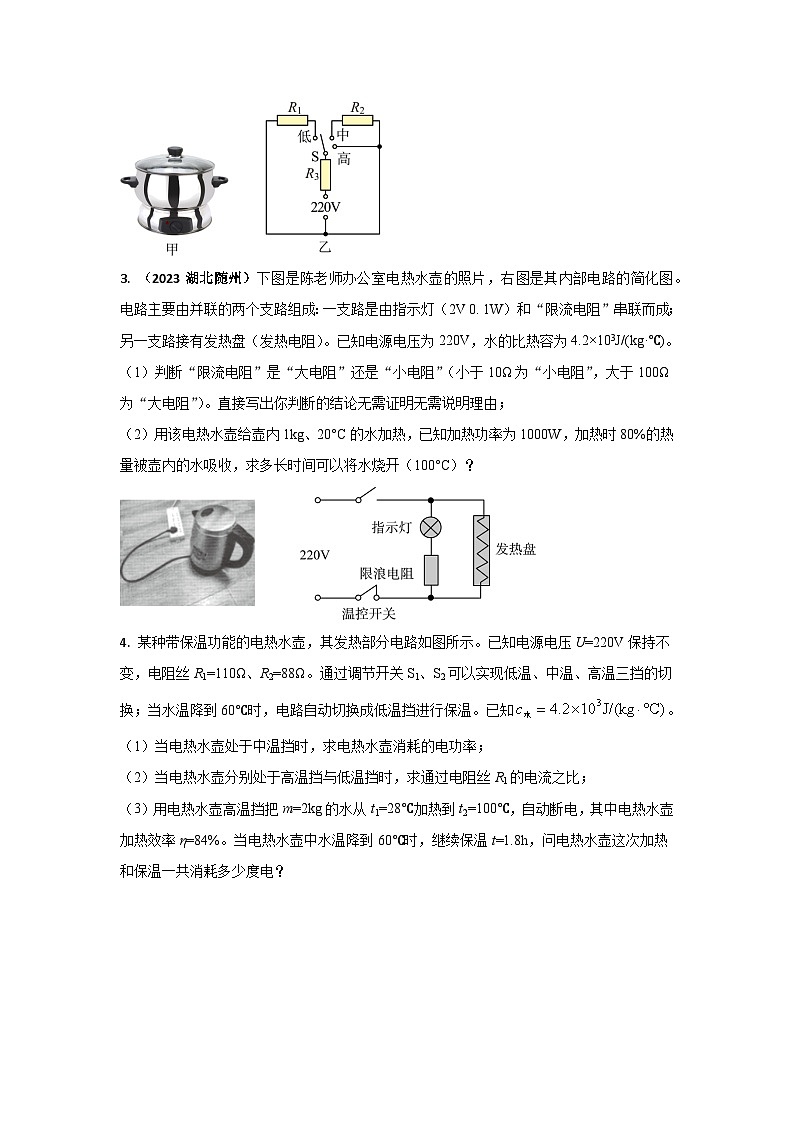

3. (2023湖北随州)下图是陈老师办公室电热水壶的照片,右图是其内部电路的简化图。电路主要由并联的两个支路组成:一支路是由指示灯(2V 0. 1W)和“限流电阻”串联而成;另一支路接有发热盘(发热电阻)。已知电源电压为220V,水的比热容为4.2×103J/(kg·℃)。
(1)判断“限流电阻”是“大电阻”还是“小电阻”(小于10Ω为“小电阻”,大于100Ω为“大电阻”)。直接写出你判断的结论无需证明无需说明理由;
(2)用该电热水壶给壶内1kg、20°C的水加热,已知加热功率为1000W,加热时80%的热量被壶内的水吸收,求多长时间可以将水烧开(100°C)?
4. 某种带保温功能的电热水壶,其发热部分电路如图所示。已知电源电压U=220V保持不变,电阻丝R1=110Ω、R2=88Ω。通过调节开关S1、S2可以实现低温、中温、高温三挡的切换;当水温降到60℃时,电路自动切换成低温挡进行保温。已知。
(1)当电热水壶处于中温挡时,求电热水壶消耗的电功率;
(2)当电热水壶分别处于高温挡与低温挡时,求通过电阻丝R1的电流之比;
(3)用电热水壶高温挡把m=2kg的水从t1=28℃加热到t2=100℃,自动断电,其中电热水壶加热效率η=84%。当电热水壶中水温降到60℃时,继续保温t=1.8h,问电热水壶这次加热和保温一共消耗多少度电?

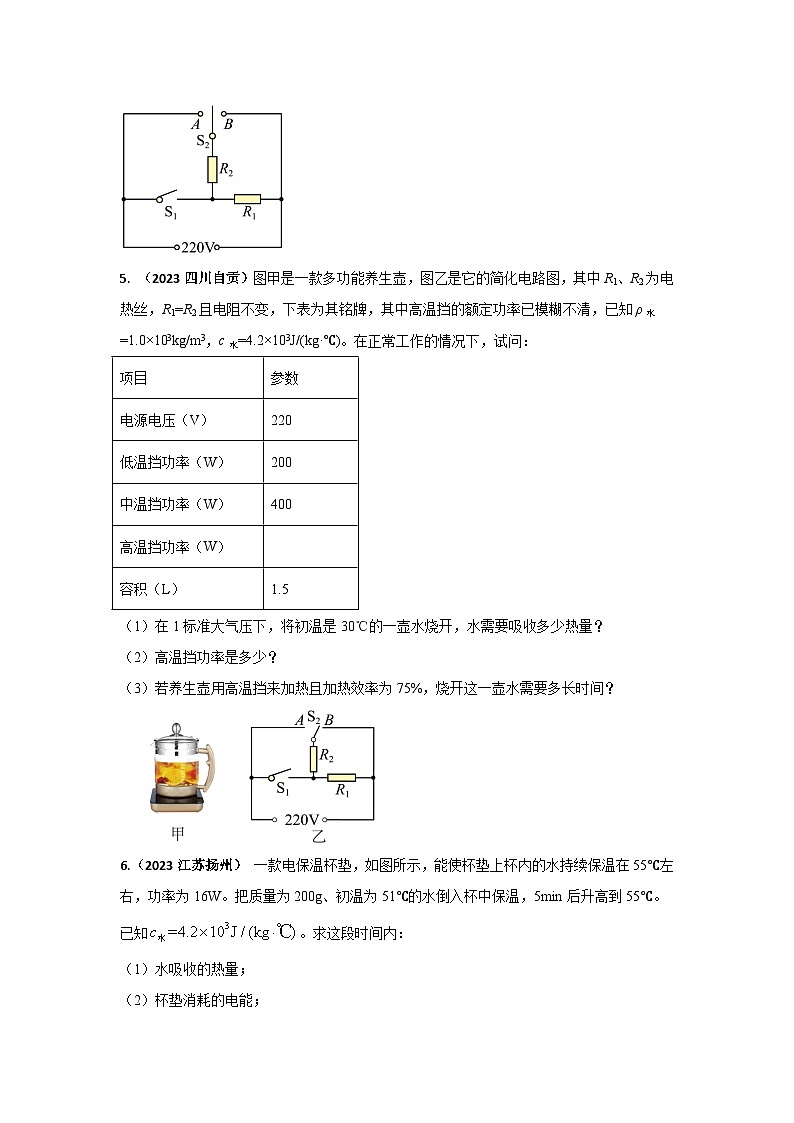

5. (2023四川自贡)图甲是一款多功能养生壶,图乙是它的简化电路图,其中R1、R2为电热丝,R1=R2且电阻不变,下表为其铭牌,其中高温挡的额定功率已模糊不清,已知ρ水=1.0×103kg/m3,c水=4.2×103J/(kg·℃)。在正常工作的情况下,试问:
(1)在1标准大气压下,将初温是30℃的一壶水烧开,水需要吸收多少热量?
(2)高温挡功率是多少?
(3)若养生壶用高温挡来加热且加热效率为75%,烧开这一壶水需要多长时间?
6.(2023江苏扬州) 一款电保温杯垫,如图所示,能使杯垫上杯内的水持续保温在55℃左右,功率为16W。把质量为200g、初温为51℃的水倒入杯中保温,5min后升高到55℃。已知。求这段时间内:
(1)水吸收的热量;
(2)杯垫消耗的电能;
(3)杯垫给水加热的效率。
7. (2023辽宁本溪等)如图为某款水暖电热毯的简化电路图,其中R、、均为加热电阻。该电热毯具有“调温”和“恒温”两挡,开关接1为“调温”挡,功率变化范围为50W~100W,开关接2为“恒温”挡,功率为33W。电热毯内装有1kg水。[]求:
(1)电热毯在恒温挡时的电流;
(2)可变电阻R的最大阻值;
(3)若用最大功率加热,不计热损失,电热毯内水的温度由20℃升高到50℃所用的时间。
8. (2023辽宁抚顺)作为四大国粹之一的中药能有效抑制病毒在人体内的传播。如图甲所示为一款电热中药壶,其简化电路图如图乙所示,它有急火和文火两种工作状态,由温控开关S1自动控制,文火时的电功率为220W。R1和R2均为发热电阻,且R2的阻值为123.2Ω。【c中药取4.0×103J/(kg·℃)】求:
(1)中药壶在文火状态下的电流;
(2)将3kg中药从20℃加热至100℃,中药吸收的热量;
(3)若不计热量损失,用急火完成(2)中的加热过程所用的时间。
9. (2023内蒙古赤峰)小明给家里买电热水壶,他测试了价格相同的甲、乙两款电热水壶,它们的铭牌如图所示。均正常工作,都把质量为1kg的水从20℃加热到42℃,甲用时125s,乙用时120s。【】
(1)甲电热水壶正常工作时电阻是多大?
(2)质量为1kg的水从20℃加热到42℃,吸收的热量是多少?
(3)如果从甲或乙中选择一款节能的电热水壶,通过计算分析,他应该选择哪一款?
10. (2023山西)如图是某多功能电饭锅,具有加热和保温两挡功能(为总开关,为温控开关),其内部有两个加热电阻丝和(的电阻是198Ω,的电阻是44Ω)。某次将2kg初温为20°C的米和水加热到100°C,然后自动转入保温状态。下表是电饭锅铭牌上的部分参数,求解下列问题。[米和水混合物的比热容为]
(1)加热过程中,米和水吸收的热量;
(2)正常加热时,通过电路的电流;
(3)请你在虚线框内画出电饭锅的电路图,并结合所画的电路图说明开关是何种状态时电饭锅处于加热状态。
10. (2023湖南怀化)甲图是一款恒温箱的内部原理电路图,工作电压220V,电热丝的阻值为44Ω;控制电路电源电压为8V,继电器线圈的电阻,滑动变阻器(调温电阻)的最大阻值为130Ω;热敏电阻的阻值随温度t变化的关系如乙图所示。和均置于恒温箱中,当继电器线圈中电流达到50mA,继电器的衔铁会把弹簧片吸到左边,右边工作电路断电停止加热。求:
(1)加热时,经过的电流?
(2)当最高控温设置在时,滑动变阻器接人电路中的阻值应为多少?
(3)利用恒温箱把1kg的牛奶从加热到,牛奶吸收多少热量?(牛奶的比热容())
(4)把1kg的牛奶从加热到需要2min,则该恒温箱的加热效率为多少?(结果精确到0.1%)
11. (2023湖南岳阳)小明同学设计了一款自动控温烧水壶,其电路原理如图甲所示。S1为温控开关,当温度低于98℃时自动闭合,当温度达到100℃时自动断开。电源电压恒为220V,S为总开关。R为水壶的电热丝,其阻值是44Ω。
(1)求R工作时的电流;
(2)求R工作时的电功率;
(3)某次烧水过程中,壶的加热效率恒为75%,水的初温为20℃,质量视为不变。从开关S闭合到温控开关S1第一次断开水吸收的热量为2.64×105J,S1每次断开的时间均为48s。将S1第一次断开时作为计时起点,作出此后水的温度—时间图像如图乙。求S1第一次断开后220s内电路消耗的总电能。
额定电压
220V
低温挡功率
中温挡功率
440W
高温挡功率
1100W
项目
参数
电源电压(V)
220
低温挡功率(W)
200
中温挡功率(W)
400
高温挡功率(W)
容积(L)
1.5
容量/kg
3.0
额定电压/V
220
加热功率/W
1100
保温功率/W
200
