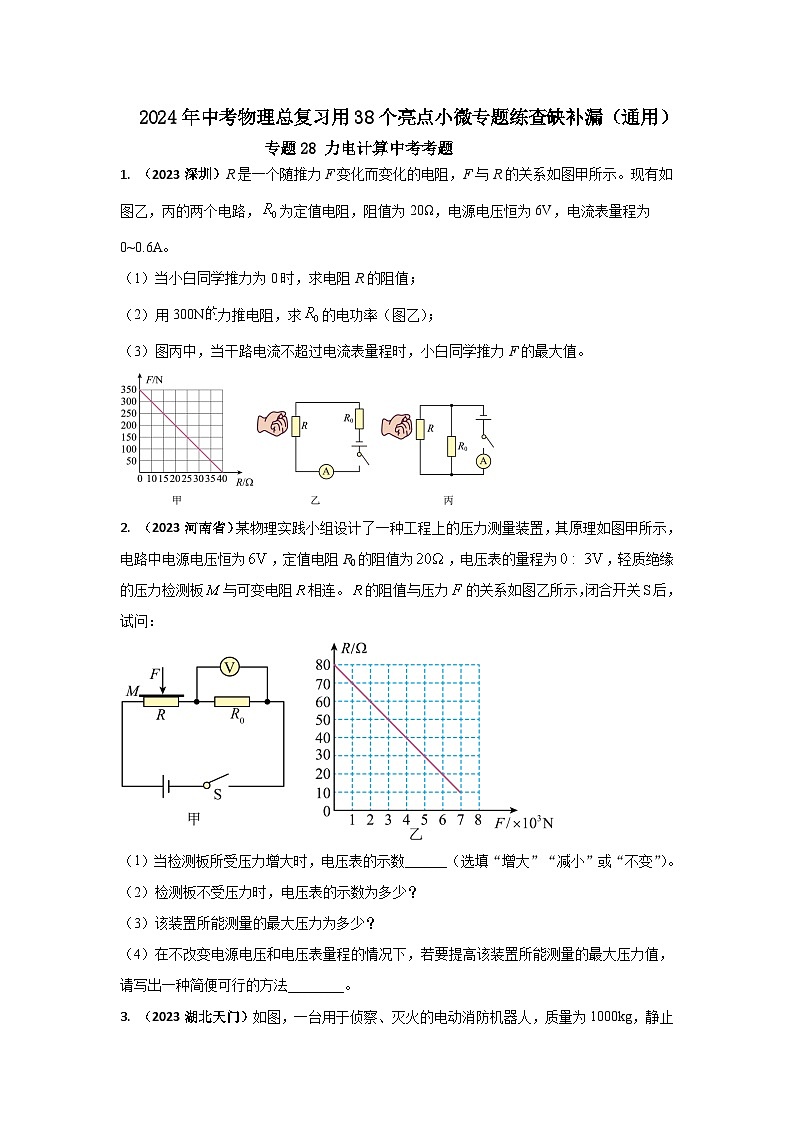

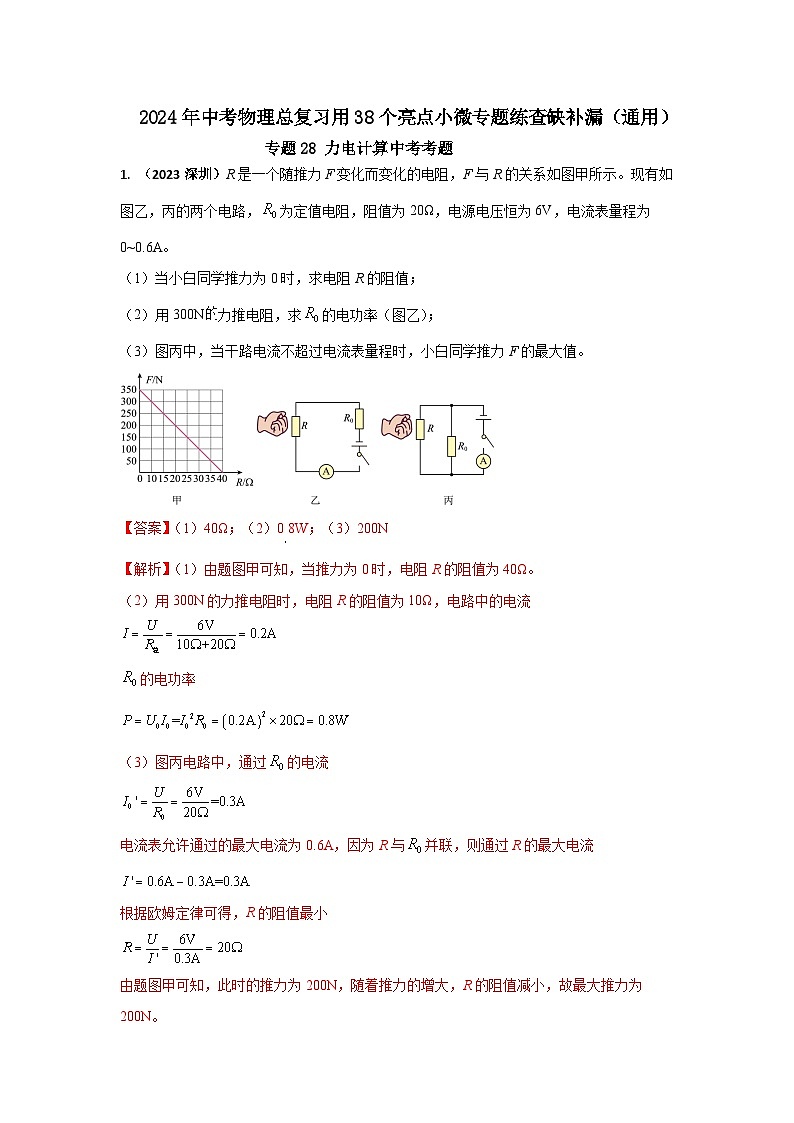

1. （2023深圳）R是一个随推力F变化而变化的电阻，F与R的关系如图甲所示。现有如图乙，丙的两个电路，为定值电阻，阻值为20Ω，电源电压恒为6V，电流表量程为0~0.6A。
（1）当小白同学推力为0时，求电阻R的阻值；
（2）用300N力推电阻，求的电功率（图乙）；
（3）图丙中，当干路电流不超过电流表量程时，小白同学推力F的最大值。

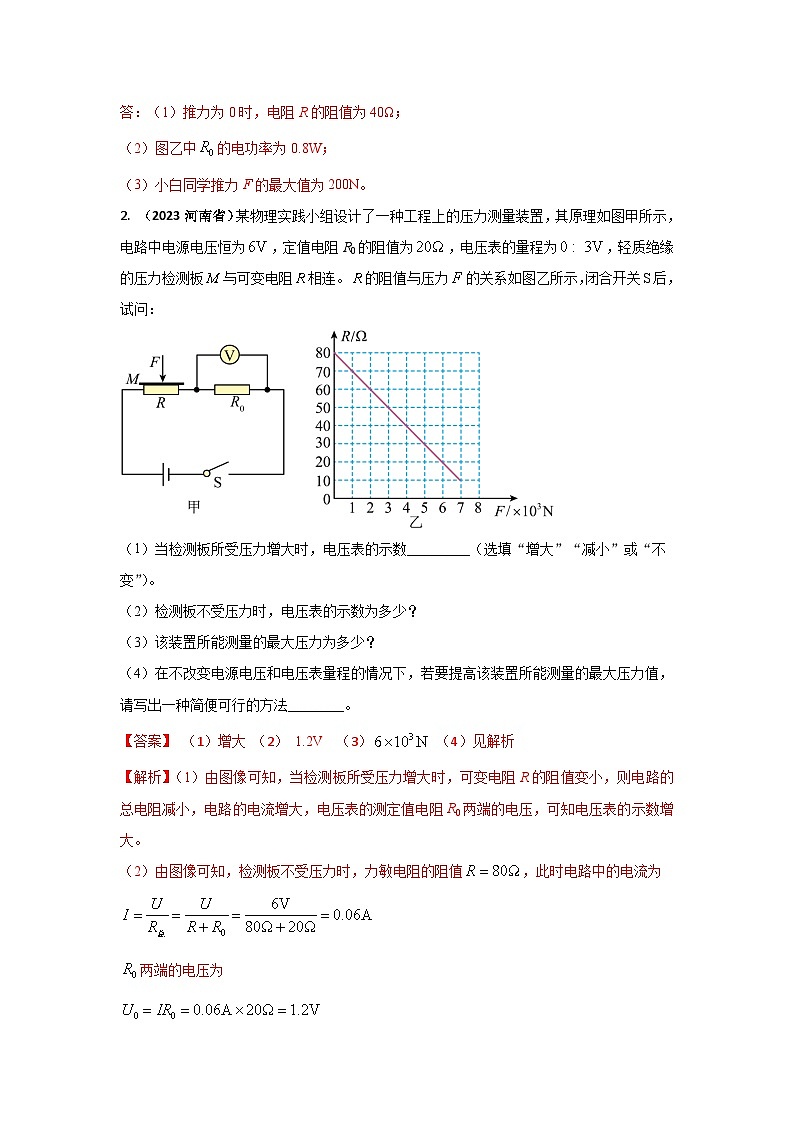

2. （2023河南省）某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中电源电压恒为，定值电阻R0的阻值为，电压表的量程为，轻质绝缘的压力检测板与可变电阻相连。的阻值与压力的关系如图乙所示，闭合开关S后，试问：

（1）当检测板所受压力增大时，电压表的示数______（选填“增大”“减小”或“不变”）。
（2）检测板不受压力时，电压表的示数为多少？
（3）该装置所能测量的最大压力为多少？
（4）在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的方法________。

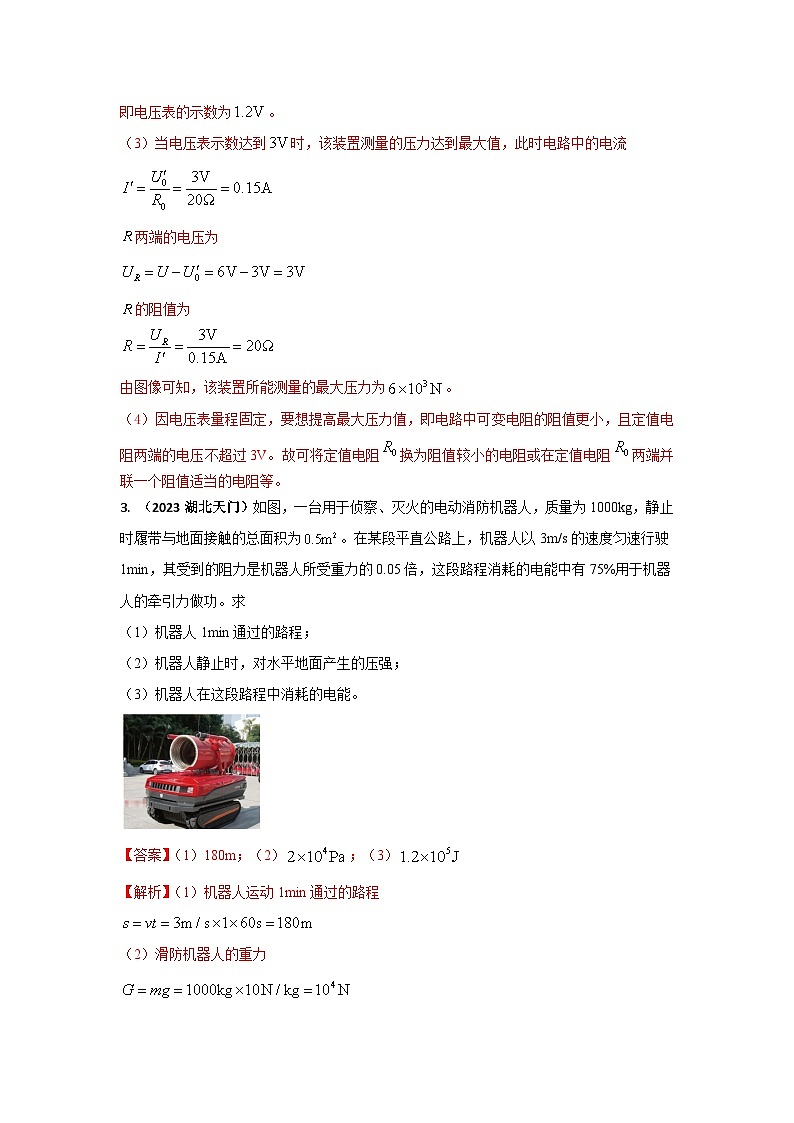

3. （2023湖北天门）如图，一台用于侦察、灭火的电动消防机器人，质量为1000kg，静止时履带与地面接触的总面积为。在某段平直公路上，机器人以3m/s的速度匀速行驶1min，其受到的阻力是机器人所受重力的0.05倍，这段路程消耗的电能中有75%用于机器人的牵引力做功。求
（1）机器人1min通过的路程；
（2）机器人静止时，对水平地面产生的压强；
（3）机器人在这段路程中消耗的电能。

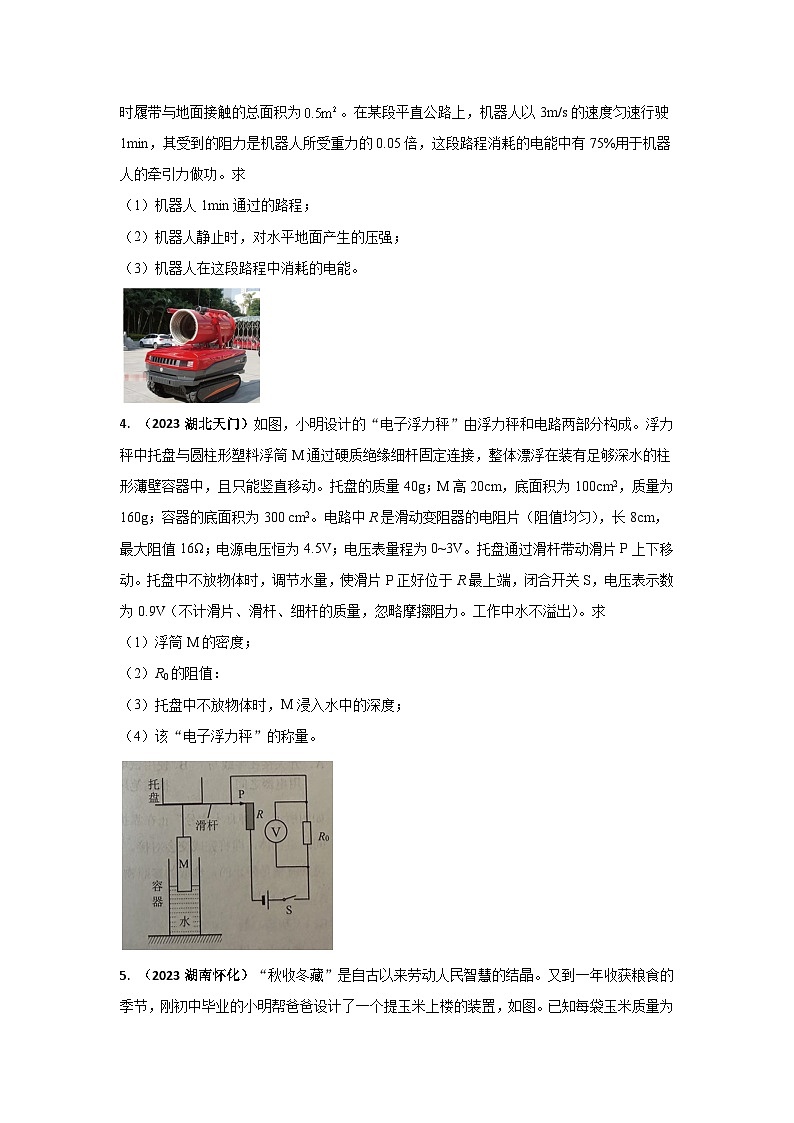

4. （2023湖北天门）如图，小明设计的“电子浮力秤”由浮力秤和电路两部分构成。浮力秤中托盘与圆柱形塑料浮筒M通过硬质绝缘细杆固定连接，整体漂浮在装有足够深水的柱形薄壁容器中，且只能竖直移动。托盘的质量40g；M高20cm，底面积为100cm2，质量为160g；容器的底面积为300 cm2。电路中R是滑动变阻器的电阻片（阻值均匀），长8cm，最大阻值16Ω；电源电压恒为4.5V；电压表量程为0~3V。托盘通过滑杆带动滑片P上下移动。托盘中不放物体时，调节水量，使滑片P正好位于R最上端，闭合开关S，电压表示数为0.9V（不计滑片、滑杆、细杆的质量，忽略摩擦阻力。工作中水不溢出）。求
（1）浮筒M的密度；
（2）R0的阻值：
（3）托盘中不放物体时，M浸入水中的深度；
（4）该“电子浮力秤”的称量。
5. （2023湖南怀化）“秋收冬藏”是自古以来劳动人民智慧的结晶。又到一年收获粮食的季节，刚初中毕业的小明帮爸爸设计了一个提玉米上楼的装置，如图。已知每袋玉米质量为50kg，一楼和二楼之间的高度为3.2m，使用功率恒定的电动机将一袋玉米从一楼匀速提升到二楼需要8s，小明家使用的绳子最大承受拉力为800N，要把20袋玉米提到二楼。（）
（1）该装置提升一袋玉米上升时的速度为多大?
（2）求20袋玉米的总重力?
（3）该装置把20袋玉米全部提上楼，总共对玉米做多少功?
（4）如果该电动机的机械效率为80%，要把20袋玉米提上楼，电动机的电功率为多少?

6. （2023四川遂宁）我国电动汽车多项技术已领跑世界。某型号的国产电动汽车所用电池电压400V，满电时能存储80 kW·h的能量，电池剩余20%的能量时需要充电（避免损伤电池）。如图，小红驾驶该型号车携家人出行发现：汽车在高速公路上通过A处时仪表显示电池剩余95%的能量，汽车以108km/h的速度匀速直线行驶30min到达B处时，仪表显示电池剩余82.5%的能量。已知全车总质量为2t。汽车在该路段受到的阻力是车重的0.03倍，请计算该车通过这段高速路时的以下各量：（g=10N/kg）
（1）汽车行驶的路程为多少km？
（2）汽车受到的牵引力是多大？
（3）汽车的能量转换效率多大？

7. （2023山东枣庄）体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0~0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少；
（2）当体重计示数为600N时，R0消耗的电功率为多少；
（3）此体重计所能测量的最大体重为多少。

8. 某项目建设中，工人用如图所示的装置将质量为70kg的建筑材料匀速提升了6m，用时10s。电动机的输出功率恒定为600W，不计绳重和摩擦，g=10N/kg。求：
（1）建筑材料上升的速度；
（2）10s内电动机输出的总功；
（3）动滑轮所受的重力；
（4）若用此滑轮组匀速提升另一批建筑材料时，机械效率是90%，则该建筑材料上升的速度。
