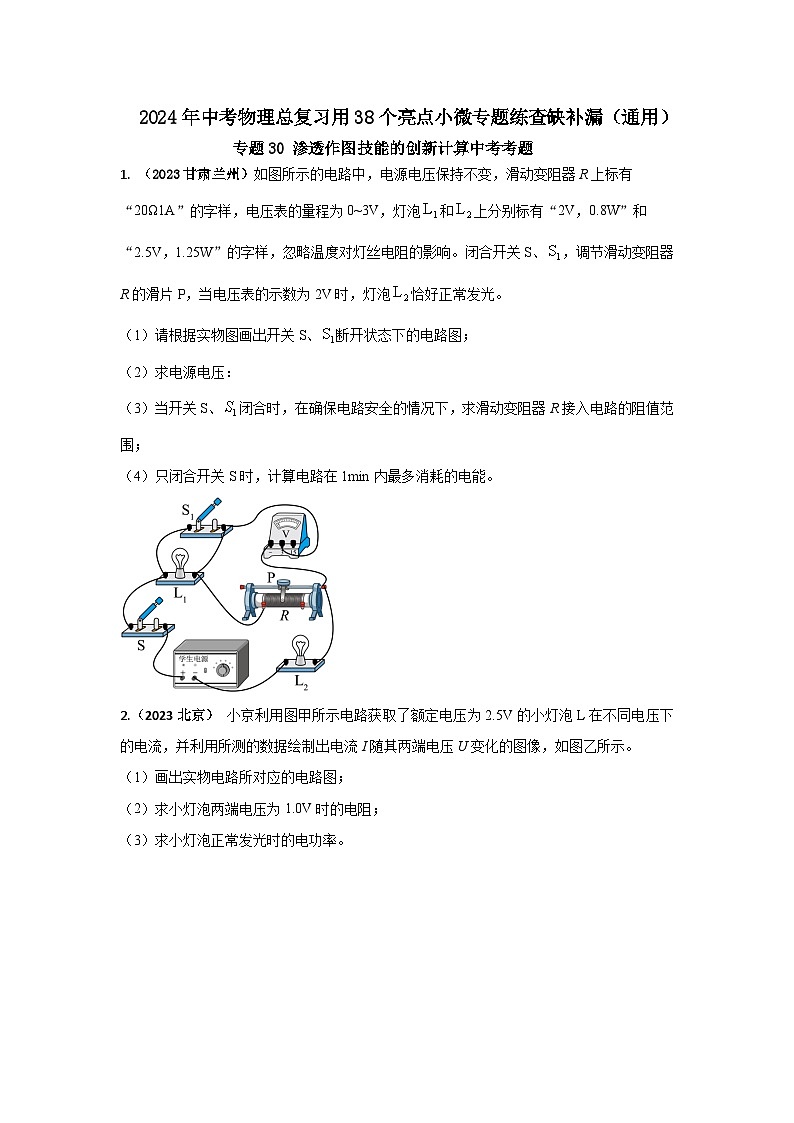

专题30 渗透作图技能的创新计算中考考题--2024年中考物理总复习查缺补漏专题（通用）

这是一份专题30 渗透作图技能的创新计算中考考题--2024年中考物理总复习查缺补漏专题（通用），文件包含专题30渗透作图技能的创新计算中考考题原卷版docx、专题30渗透作图技能的创新计算中考考题解析版docx等2份试卷配套教学资源，其中试卷共17页， 欢迎下载使用。

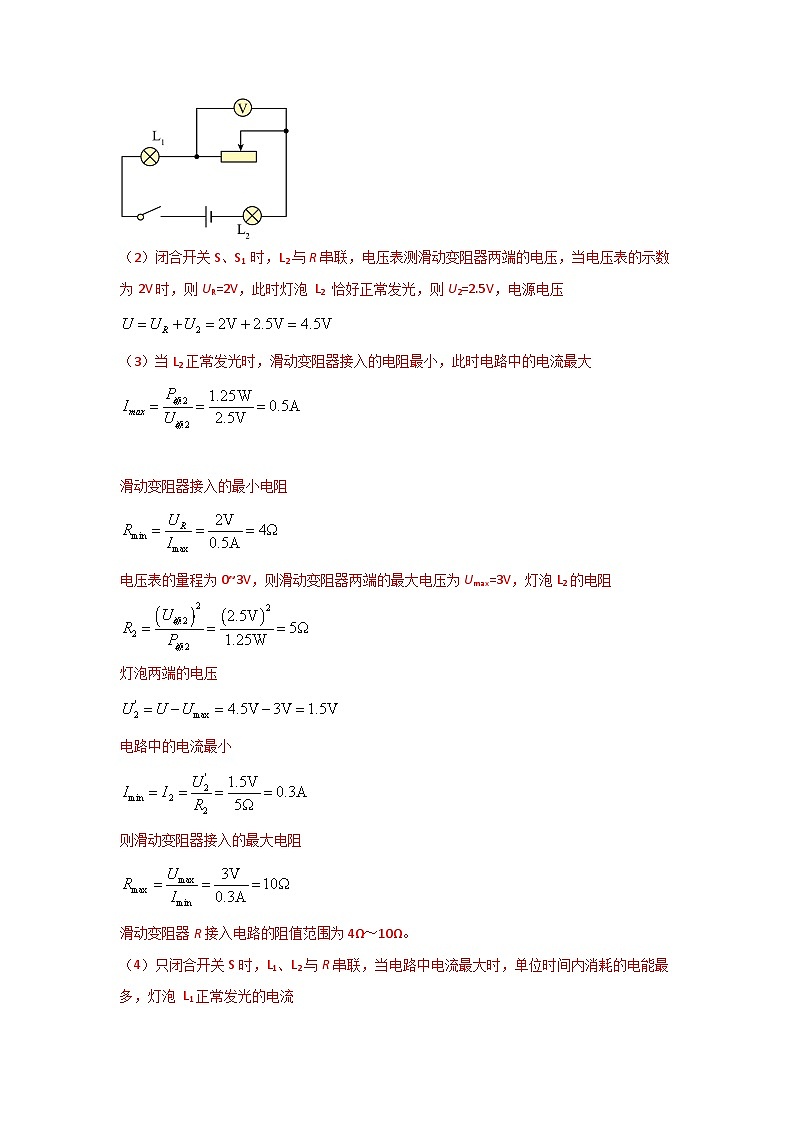

1. （2023甘肃兰州）如图所示的电路中，电源电压保持不变，滑动变阻器R上标有“20Ω1A”的字样，电压表的量程为0~3V，灯泡和上分别标有“2V，0.8W”和“2.5V，1.25W”的字样，忽略温度对灯丝电阻的影响。闭合开关S、，调节滑动变阻器R的滑片P，当电压表的示数为2V时，灯泡恰好正常发光。
（1）请根据实物图画出开关S、断开状态下的电路图；
（2）求电源电压：
（3）当开关S、闭合时，在确保电路安全的情况下，求滑动变阻器R接入电路的阻值范围；
（4）只闭合开关S时，计算电路在1min内最多消耗的电能。

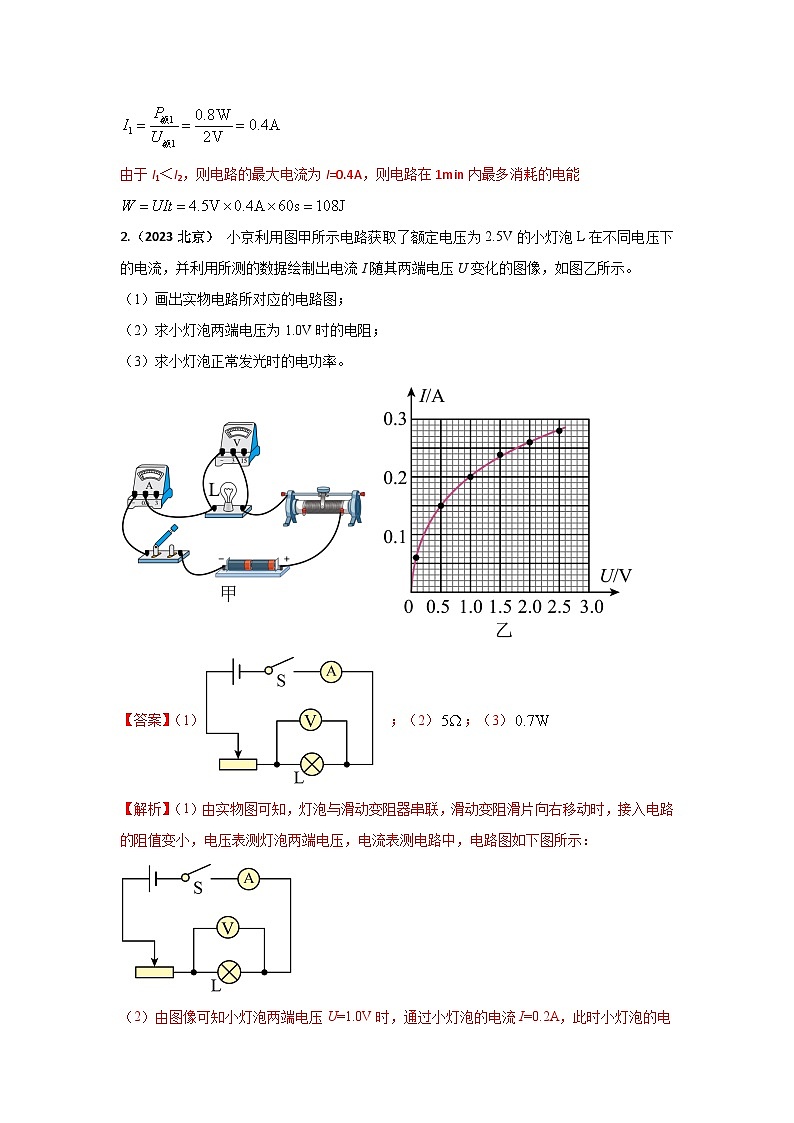

2.（2023北京） 小京利用图甲所示电路获取了额定电压为2.5V的小灯泡L在不同电压下的电流，并利用所测的数据绘制出电流I随其两端电压U变化的图像，如图乙所示。
（1）画出实物电路所对应的电路图；
（2）求小灯泡两端电压为1.0V时的电阻；
（3）求小灯泡正常发光时的电功率。

3. （2023北京）某科技小组的同学想制作一个简易浮力秤来测质量。他们剪掉空塑料瓶的瓶底，旋紧瓶盖，在瓶盖上系一块质量适当的石块，然后将其倒置在水桶里，当瓶中不放被测物体静止时，在瓶上与水面相平位置标记为零刻度线，再在瓶身上均匀标记其他刻度线，左侧标记的是长度值，若在刻度线右侧标上相应的质量值，即可做成一个简易浮力秤，如图所示。已知零刻度线以上瓶身粗细均匀，其横截面积为50cm2，不放被测物体时浮力秤的总质量为170g，水的密度为1.0g/cm3，g取10N/kg。
（1）画出图中浮力秤的受力示意图。
（2）求图中所示状态浮力秤受到的浮力。
（3）求浮力秤上2cm刻度线对应的质量值。

4. （2023广东省广州市）物体A重5N，如图1，A在水平拉力F1作用下，在水平面从M匀速直线运动到N用时3s；如图2，在A上放置一个钩码，A在水平拉力F2作用下，在另一水平面从Р匀速直线运动到Q用时2s。

（1）在MN，PQ段，A的速度分别为v1、v2，A所受摩擦力分别为f1、f2，则v1______v2，f1____f2；（均选填“>”“=”“
