专题31 含有图像的光学类中考考题--2024年中考物理总复习查缺补漏专题（通用）

这是一份专题31 含有图像的光学类中考考题--2024年中考物理总复习查缺补漏专题（通用），文件包含专题31含有图像的光学类中考考题原卷版docx、专题31含有图像的光学类中考考题解析版docx等2份试卷配套教学资源，其中试卷共11页， 欢迎下载使用。

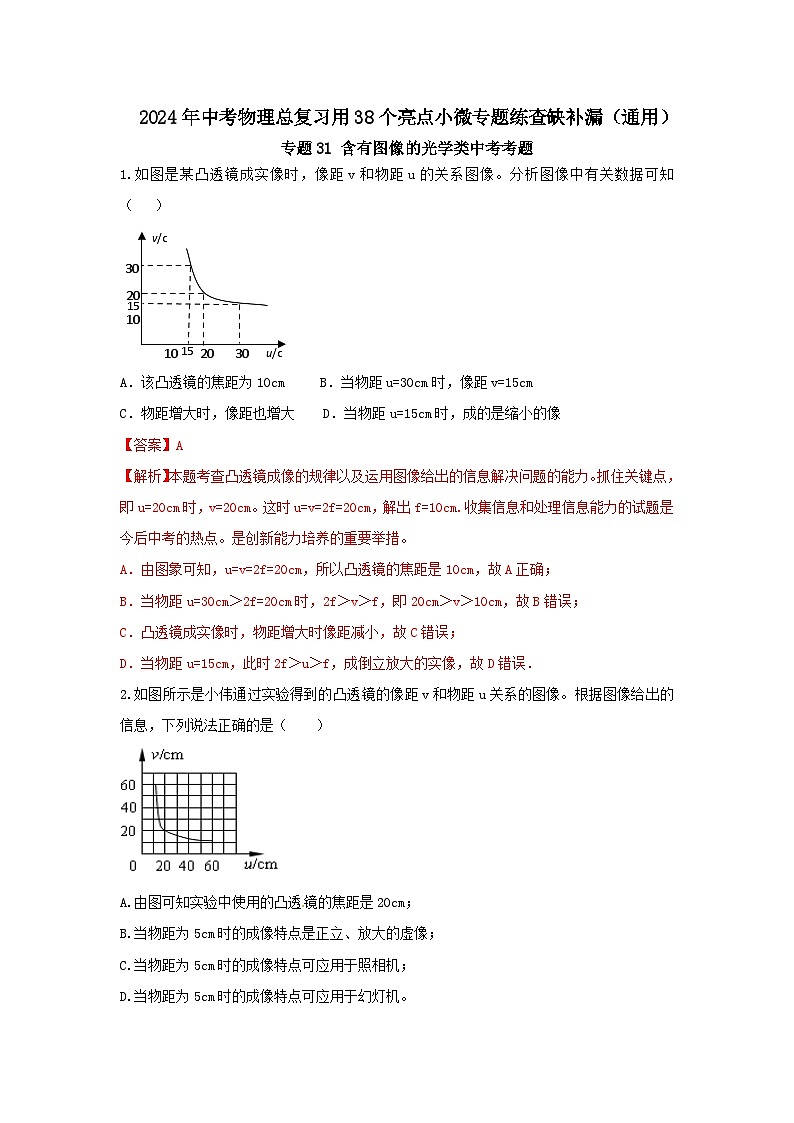

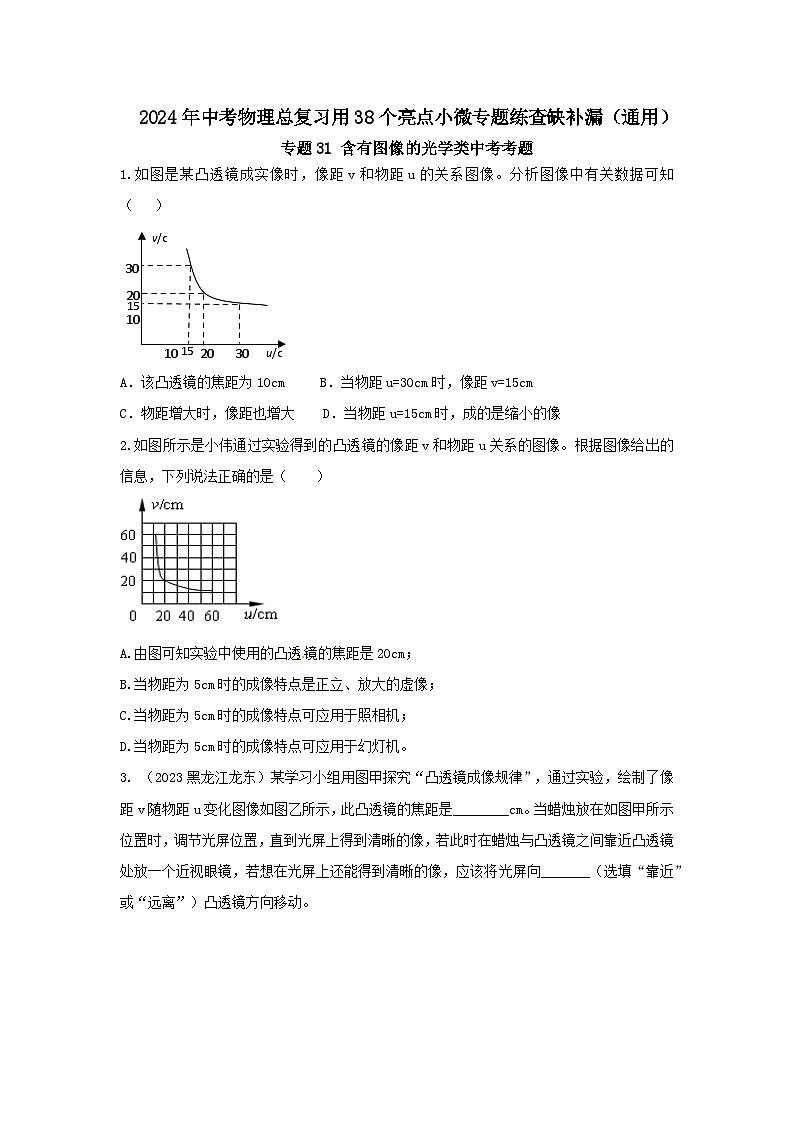

1.如图是某凸透镜成实像时，像距v和物距u的关系图像。分析图像中有关数据可知 （ ）
10
20
20
30
30
10
15
15
u/cm
v/cm
A．该凸透镜的焦距为10cm B．当物距u=30cm时，像距v=15cm
C．物距增大时，像距也增大 D．当物距u=15cm时，成的是缩小的像
2.如图所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图像。根据图像给出的信息，下列说法正确的是（ ）
A.由图可知实验中使用的凸透镜的焦距是20cm；
B.当物距为5cm时的成像特点是正立、放大的虚像；
C.当物距为5cm时的成像特点可应用于照相机；
D.当物距为5cm时的成像特点可应用于幻灯机。

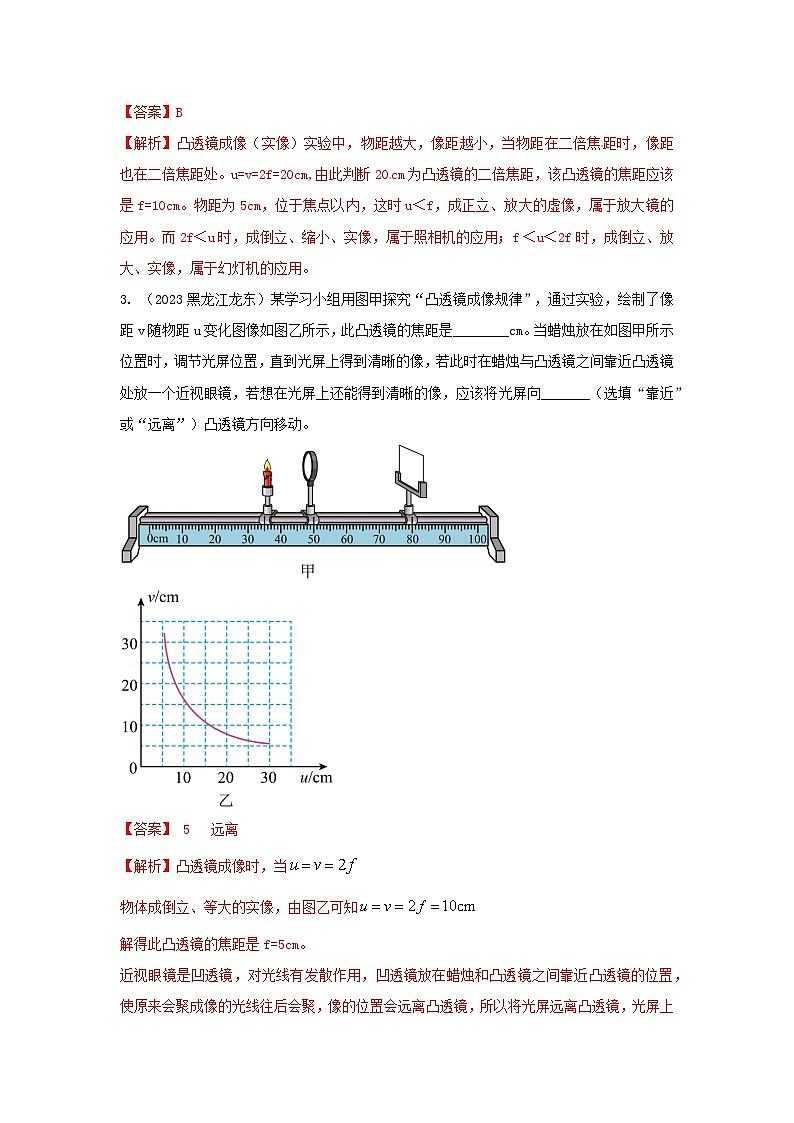

3. （2023黑龙江龙东）某学习小组用图甲探究“凸透镜成像规律”，通过实验，绘制了像距v随物距u变化图像如图乙所示，此凸透镜的焦距是________cm。当蜡烛放在如图甲所示位置时，调节光屏位置，直到光屏上得到清晰的像，若此时在蜡烛与凸透镜之间靠近凸透镜处放一个近视眼镜，若想在光屏上还能得到清晰的像，应该将光屏向_______（选填“靠近”或“远离”）凸透镜方向移动。

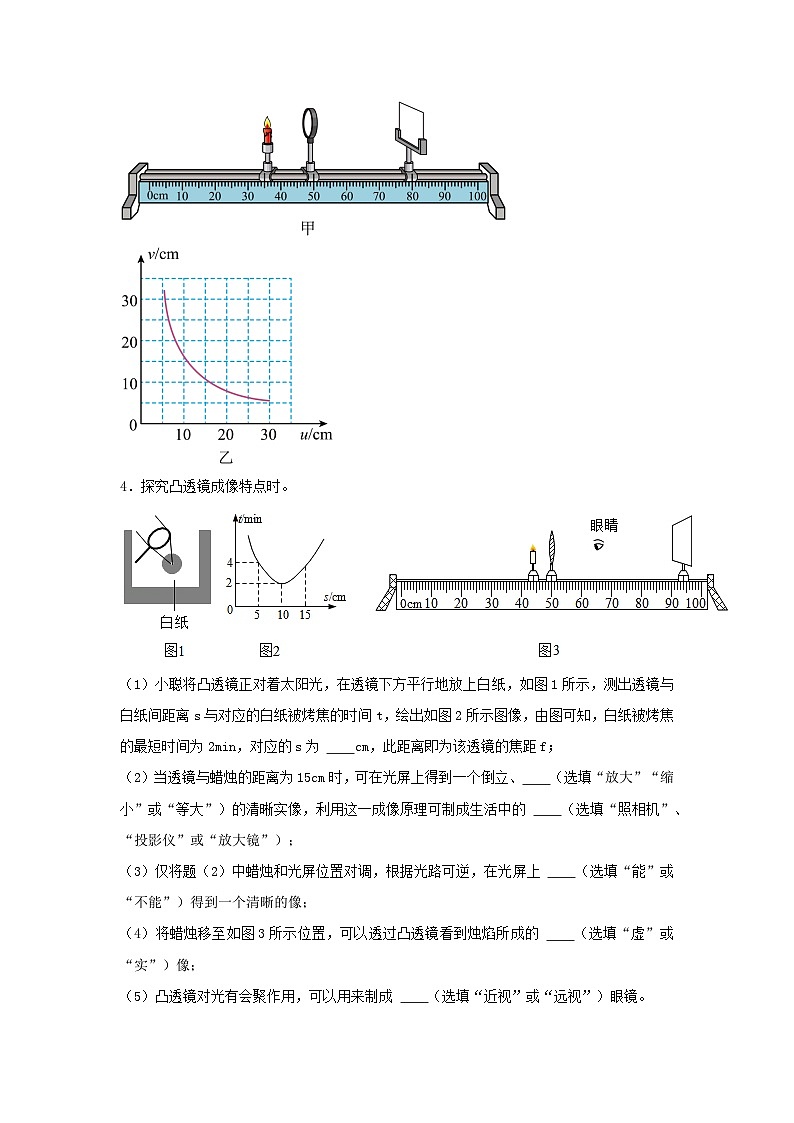

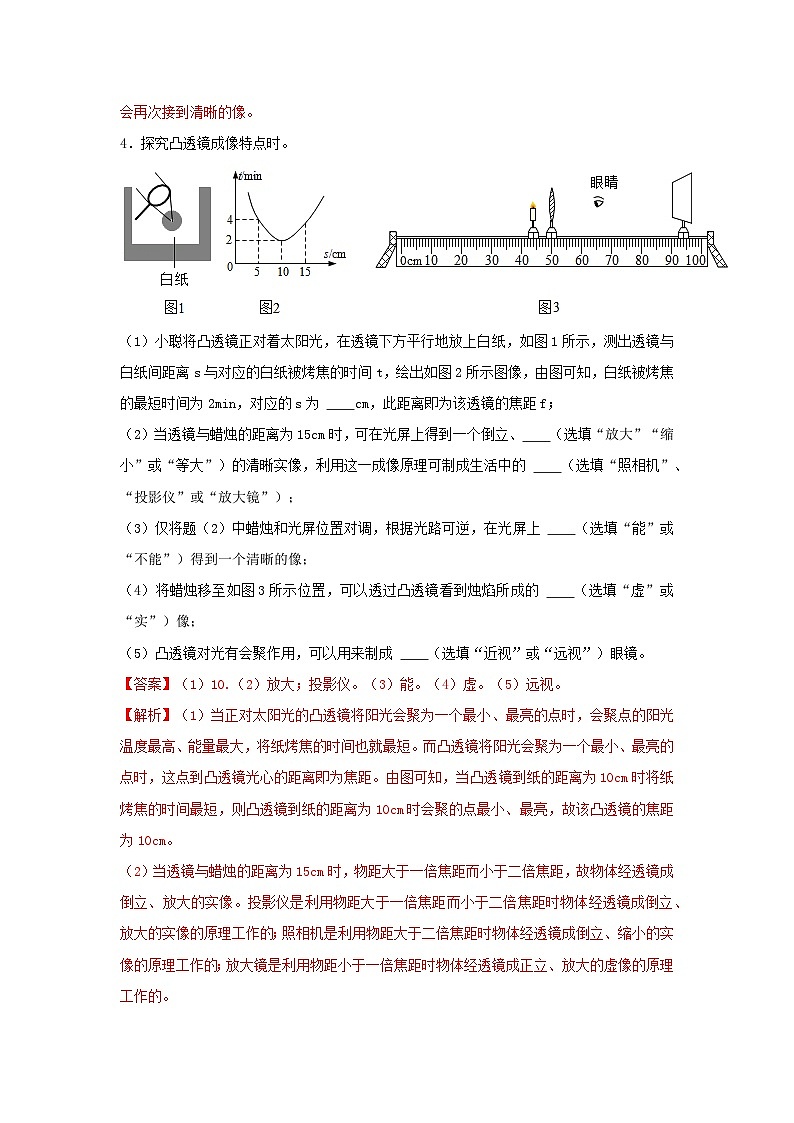

4．探究凸透镜成像特点时。
（1）小聪将凸透镜正对着太阳光，在透镜下方平行地放上白纸，如图1所示，测出透镜与白纸间距离s与对应的白纸被烤焦的时间t，绘出如图2所示图像，由图可知，白纸被烤焦的最短时间为2min，对应的s为 cm，此距离即为该透镜的焦距f；
（2）当透镜与蜡烛的距离为15cm时，可在光屏上得到一个倒立、 （选填“放大”“缩小”或“等大”）的清晰实像，利用这一成像原理可制成生活中的 （选填“照相机”、“投影仪”或“放大镜”）；
（3）仅将题（2）中蜡烛和光屏位置对调，根据光路可逆，在光屏上 （选填“能”或“不能”）得到一个清晰的像；
（4）将蜡烛移至如图3所示位置，可以透过凸透镜看到烛焰所成的 （选填“虚”或“实”）像；
（5）凸透镜对光有会聚作用，可以用来制成 （选填“近视”或“远视”）眼镜。
5.小明同学在做“探究凸透镜成像现律”的实验，
（1）前面学过，物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像。据此小明据出的问题是，像的虚实、大小，正倒跟 有什么关系？
（2）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= cm。
（3）小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是 （选填“照相机”、“放大镜”或”投影仪”）
（4）如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐 。当u＞2f时，物体移动速度 （选“大于”、“小于“或“等于”）像移动的速度，当f＜u＜2f时，物体移动速度 （选填“大于”，“小于”或“等于”）像移动的速度。
6. 在探究凸透镜成像规律的实验中，我们发现像距v和物距u是一一对应的，在如图所示的四个图线中，能正确反映凸透镜成像规律的应该是（ ）
A. 图线A B．图线B C．图线C D．图线D
7. 如图所示，线段AB为一凸透镜成像的物距倒数和像距倒数的对应关系，若用此凸透镜成像，当物体距透镜0.3米时，物体所成像的性质是________（需说明像的虚实、大小、正倒立情况）．
8. 小明做“探究凸透镜成像规律”的实验时，记录并绘制了像距v与物距u之间关系的图像，如图乙所示。他没有整理器材，就取下自己的近视眼镜，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像变模糊了，他调整后，又变清晰了，下列说法正确的是( )
A.近视眼镜片对光线有会聚作用
B.使光屏远离凸透镜适当距离后,像变清晰了
C.实验中凸透镜的焦距是16cm
D.D.当u=20cm时成放大的像，投影仪就是根据这一原理制成的
