2024年中考物理专项复习训练：生活用电（解析版）

这是一份2024年中考物理专项复习训练：生活用电（解析版），共13页。试卷主要包含了选择题，填空题，综合题等内容，欢迎下载使用。
1. (2023·河南安阳)下列实例与所利用的物质的物理属性不相符的是( )
A.电线的线芯用铜制成是因为铜的导电性好
B.水壶的把手用胶木制成是因为胶木的绝缘性好
C.保险丝用铅锑合金制成是因为其熔点低
D.火箭的燃料用液态氢是因为液态氢的热值高
2. (2023·湖北荆州)关于家庭电路和安全用电,下列说法中正确的是( )
A.空气开关跳闸,一定是有用电器发生短路故障
B.使用试电笔时手要接触笔尾金属体
C.有人发生触电时,应马上用手把人拖开,再施救
D.户外游玩时,如遇雷雨天气,可在大树下避雨
3. (2023•济南)如图所示是一些与用电有关的现象,符合安全用电原则的是( )

A.甲图中电源线老化破损仍继续使用B.乙图中爬树取下落在电线上的风筝
C.丙图中用湿手去插拔吹风机的插头D.丁图中电冰箱金属外壳已可靠接地
4. (2023·辽宁朝阳)关于家庭电路及安全用电,下列说法中正确的是( )
A.只有大功率用电器才需使用三孔插座
B.控制用电器的开关应该连接在零线和用电器之间
C.电能表是测量电功率的仪表
D.使用试电笔辨别火线与零线时,手指千万不能碰到笔尖金属体
5. (2023·河南商丘)下列关于家庭电路和安全用电的说法中正确的是( )
A.用试电笔的笔尖接触被测的导线,手指不能碰到笔上金属部分
B.家庭电路安装空气开关和漏电保护器,都是防止漏电而采取的安全措施
C.用电器起火,应该迅速用水将火扑灭
D.用两脚插头插入两孔插座,把台灯接入家庭电路中
6. (2023•湘西州)生活中掌握一些安全用电常识很有必要,下列做法中正确的是( )
A.触摸破损电线
B.爬到树上取电线上的风筝
C.用干木棒拨开触电者身上的电线
D.同时在一个插板上用很多电器
7. (2023·江苏徐州)如图所示为某家庭中接线板的使用情况,下列说法正确的是( )

A.符合使用规范B.可以正常使用
C.这是超负荷运行D.不会引起安全事故
8. (2023·河南开封)电给我们的生活带来了极大的便利,但用电不当也会带来很大的危害,甚至会危及生命,安全用电是每一位公民的必备素养.下列做法中符合安全用电原则的是( )
A.家庭电路中的空气开关,可以安装在任意位置
B.要及时更换达到使用寿命的插座、导线和家用电器
C.家庭电路中同时工作的用电器的多少,完全由用户自己决定
D.正确使用试电笔接触火线时,没有电流通过人体保证了人的安全
9. (2023•镇江)如图所示,闭合开关S,发现灯L不亮,用测电笔接触M点时氖管发光,而接触N、Q点时氖管均不发光.若仅有一处发生断路,则该处可能是( )
A.熔丝处B.P、M 间某处C.M、N 间某处D.N、Q 间某处
10. (2023·河南南阳)学习家庭电路后,小亮把自己家客厅的电路绘制了一个简单的电路图(如图所示),如果他先闭合开关S1,让电冰箱开始工作,然后依次闭合灯泡开关,那么( )
A.接入电路的总电阻变小B.火线和零线中的电流都变大
C.通过各用电器中的电流都相等D.电冰箱的功率较大,它两端的电压更高
11. (2023·辽宁鞍山)如图所示的家庭电路,闭合开关S后,灯泡正常发光,但插座不能供电。用试电笔检测插座的左、右两孔,氖管均不亮。则电路中的故障可能是( )
A.熔丝熔断 B.三孔插座与地线接触不良 C.灯泡被短路 D.A、B两点间断路

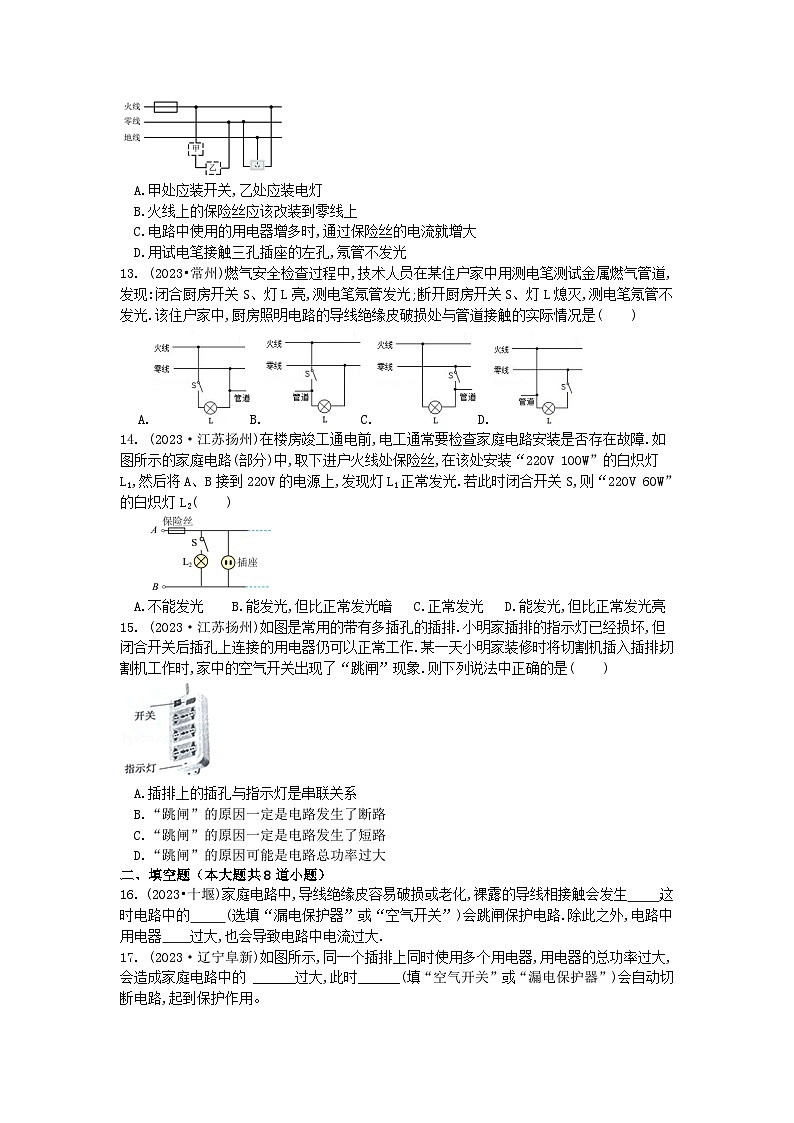

12. (2023·陕西西安)如图,这是某家庭电路的一部分,其中甲、乙两处分别装有电灯或开关。对此电路,下列说法不正确的是( )
A.甲处应装开关,乙处应装电灯
B.火线上的保险丝应该改装到零线上
C.电路中使用的用电器增多时,通过保险丝的电流就增大
D.用试电笔接触三孔插座的左孔,氖管不发光
13. (2023•常州)燃气安全检查过程中,技术人员在某住户家中用测电笔测试金属燃气管道,发现:闭合厨房开关S、灯L亮,测电笔氖管发光;断开厨房开关S、灯L熄灭,测电笔氖管不发光.该住户家中,厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是( )
14. (2023·江苏扬州)在楼房竣工通电前,电工通常要检查家庭电路安装是否存在故障.如图所示的家庭电路(部分)中,取下进户火线处保险丝,在该处安装“220V 100W”的白炽灯L1,然后将A、B接到220V的电源上,发现灯L1正常发光.若此时闭合开关S,则“220V 60W”的白炽灯L2( )
A.不能发光 B.能发光,但比正常发光暗 C.正常发光 D.能发光,但比正常发光亮
15. (2023·江苏扬州)如图是常用的带有多插孔的插排.小明家插排的指示灯已经损坏,但闭合开关后插孔上连接的用电器仍可以正常工作.某一天小明家装修时将切割机插入插排,切割机工作时,家中的空气开关出现了“跳闸”现象.则下列说法中正确的是( )
A.插排上的插孔与指示灯是串联关系
B.“跳闸”的原因一定是电路发生了断路
C.“跳闸”的原因一定是电路发生了短路
D.“跳闸”的原因可能是电路总功率过大
二、填空题（本大题共8道小题）
16. (2023•十堰)家庭电路中,导线绝缘皮容易破损或老化,裸露的导线相接触会发生 ,这时电路中的 (选填“漏电保护器”或“空气开关”)会跳闸保护电路.除此之外,电路中用电器 过大,也会导致电路中电流过大.
17. (2023·辽宁阜新)如图所示,同一个插排上同时使用多个用电器,用电器的总功率过大,会造成家庭电路中的 ______过大,此时______(填“空气开关”或“漏电保护器”)会自动切断电路,起到保护作用。
18. (2023·江苏镇江)图示电能表能接入用电器的最大总功率为_________W;小明发现家中多个用电器正常工作时,指示灯在1min内闪烁90次,这段时间内电路消耗的电能为_________kW·h;他再将额定功率为1000W的电水壶接入该电路,发现额定电流为30A的熔丝熔断了,这是因为电路发生了______故障.
19. (2023·湖北恩施)明代《读书录》称“节俭”是“人之美德”.教室不需要使用黑板和显示屏时,应及时断开讲台前的灯和显示屏,这样会使该教室电路的总电阻_____,总功率将_____,以达到节能目的.(均选填“变大”、“变小”或“不变”)
20. (2023•宁夏)如图所示的家庭电路,开关闭合后发现灯泡不亮,于是某同学利用测电笔分别接触a、b、c、d四处时,测电笔氖管均发光,则故障原因可能是 .排除故障后,为提高屋内亮度,于是又接了一盏同样的灯,开关闭合后,两灯都发光,原来的灯泡亮度明显变暗,由此可判断两灯的连接方式是 .
21. (2023·湖北鄂州)小雨家使用电饭煲煮饭,电饭煲是利用电流的________效应来工作的,使用时,应将电饭煲的插头插入________(选填“两孔”或“三孔”)插座.若他家的电饭煲的电功率是1000W,工作30min将饭煮熟,则煮饭所消耗的电能为__________kW•h;若这些能量的42%被水吸收,则可将______kg的水从20℃烧开(1标准大气压下).
22. (2023·陕西渭南)现代家庭电器化程度越来越高,用电安全是一个十分突出的问题。如图所示,用电器接在电压为220V的电源上,消耗电功率是1000W,电路中还有额定电流为10A的保险丝及漏电保护器(在图中虚线框内,未画出)。若一人(电阻为8.8kΩ)赤脚站在地上,不小心手接触了火线,此时通过人体的电流是______A,保险丝______(选填“会”或“不会”)熔断,漏电保护器检测到通过A、B两处的电流IA______(选填“>”“
【详解】[1]此时通过人体的电流是
[2]用电器的电流为
电路中此时的总电流为
所以保险丝不会熔断。
[3]如图所示,如果有人触电,则有部分电流经过人体流到了大地,A点处电流应小于B点,即漏电保护器检测到通过A、B两处的电流IA>IB,从而切断电路,保护人身安全。
23. 甲 短路 总功率过大
【详解】(1)[1]用测电笔来辨别火线与零线时,笔尖接触要检测的导线,手指应接触笔尾金属体,故甲正确.
(2)[2][3]空气开关立刻“跳闸”,说明电路中的电流过大,电流过大的原因有电热水壶插头内部可能发生短路,或接入电热水壶后使得电路中用电器的总功率过大,造成干路电流过大.
三、综合题（本大题共6道小题）
24. 见解析
【详解】根据W=Pt决定消耗电能多少因素有两个,即:电功率和通电时间.售货员只强调了通电时间,而忽略了电功率的大小;顾客只强调了电功率的大小,而忽略了通电时间.都不能确定消耗电能的多少,故都不正确.
25. 大地 见解析
【详解】(1)[1]烧水壶电源线的插头有三个脚,稍长些的脚与烧水壶的金属外壳相连,当插入三孔插座时,就将烧水壶的金属外壳与大地相连,以防触电.
(2)[2]电热丝与连接的导线串联,通过它们的电流相等,电热丝的电阻远大于导线的电阻,根据焦耳定律,在电流和通电时间相同时,电阻越大,产生的热量越多,所以电热水壶和插座之间的导线几乎不发热,而电热水壶的电热丝却很热.
26. (1)防止因漏电导致的触电事故;(2)5.5A;(3)3.63×105J;(4)见解析
【详解】解:(1)电热水壶为了防止因漏电导致的触电事故,应该选用三孔插座.
(2)从表中数据可看到,该电水壶额定电压为220V,额定功率为1210W,根据电功率公式可知,该电水壶正常工作时的电流
该电水壶正常工作时的电流为5.5A.
(3)从表中数据可看到,额定功率为1210W,根据W=Pt可知,电热水壶正常工作5min消耗的电能
电热水壶正常工作5min消耗的电能为3.63×105J.
(4)电热水壶功率较大,工作时,通过电源线的电流较大;如果电源线过长,在材料和横截面积一定时,电阻较大,由焦耳定律可知,电源线产生的热量较多,容易引起火灾等事故.
答:(1)电热水壶应该选用三孔插座,防止因漏电导致的触电事故;
(2)该电水壶正常工作时的电流为5.5A;
(3)电热水壶正常工作5min消耗的电能为3.63×105J;
(4)见解析.
27. 金属外壳 不真实 见解析 826W
【详解】(1)[1]图中是电热水壶三脚插头,图中标示的C插脚接地线,与电热水壶的金属外壳相连,防止触电.
(2)[2][3]一壶水的质量为
聚能发热,烧开一壶水需要吸收的热量为
烧开一壶水所需时间
所以该宣传语不真实,至少需要8.4min.
(3)[4]电热水壶的电阻为
电压为200V时电热水壶发热时的功率
28. B 大地 省力 小 D
【详解】(1)[1]电源指示灯发出的红光是可见光,不是红外线;电加热管里电阻丝用电阻大、熔点高的材料制成;电加热管通电时电能转化为内能,故B正确。
(2)[2]电热水器要使用三脚插头,是为了使电热水器的金属外壳能够接地,防止漏电造成事故。
(3)[3]水龙头的手柄做的较长,使用开关时,动力臂较长能够省力,所以是省力杠杆。
(4)[4]电加热管周围的水吸收热量温度升高,水的体积膨胀,水的质量不变,所以密度变小。
(5)[5]厂家利用自来水导电能力差的特性,发明了一种“防电墙”技术,所以需要电阻大,同种材料,横截面积越小,长度越长,电阻越大,所以选择D绝缘管。
(6)[6]由题意可知R1与R2并联,两个开关分别控制两个电阻,为了用电安全,必须把开关与火线相连,如下图所示:
29. A 1 672s 800W
【详解】(1)[1]防止倾倒造成火灾,一定把“倾倒开关”接在火线上,在倾倒时,切断火线,所以倾倒开关接在A处。
[2]S1闭合,S2断开,S3接a时,R1与R2串联,电路中的总电阻最大,由可知电功率最小,此时为低温挡;S1闭合,S2闭合,S3接a时,只有R1接入电路,此时为中温挡;S1闭合,S2闭合,S3接b时,R1与R2并联,电路中的总电阻最小,由可知电功率最大,此时为高温挡,电热水器高温挡的电功率为
电热器工作时的最大电流为
由表可知,应选横截面积为1mm2的导线。
(2)[3]使3kg的水升高80℃吸收热量Q=c水mΔt=4.2×103J/(kg·℃)×3kg×80℃=1.008×106J
不计热量损失,所以消耗的电能等于水吸收的热量,即W=Q吸=1.008×106J
高温挡功率为P高温=1500W,需要加热时长
(3)[4]指示灯闪烁128次消耗的电能
电热水器的中温挡实际电功率为
