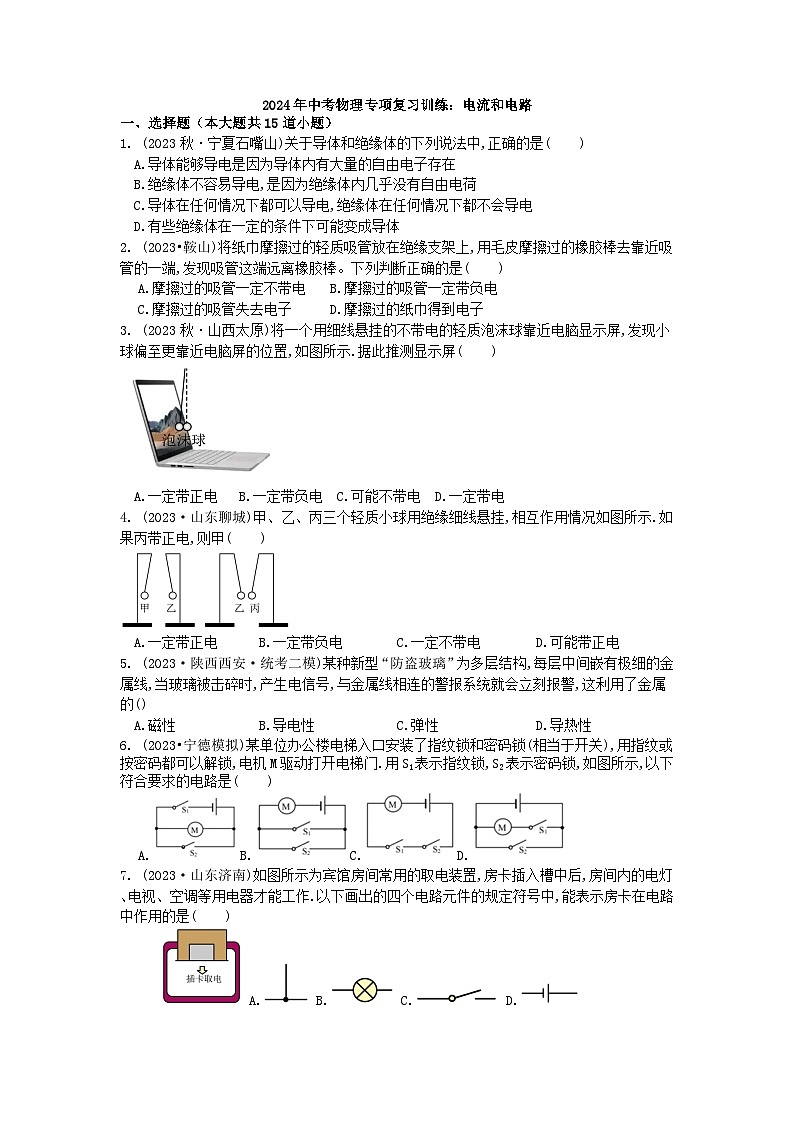

1. (2023秋·宁夏石嘴山)关于导体和绝缘体的下列说法中,正确的是( )
A.导体能够导电是因为导体内有大量的自由电子存在
B.绝缘体不容易导电,是因为绝缘体内几乎没有自由电荷
C.导体在任何情况下都可以导电,绝缘体在任何情况下都不会导电
D.有些绝缘体在一定的条件下可能变成导体
2. (2023•鞍山)将纸巾摩擦过的轻质吸管放在绝缘支架上,用毛皮摩擦过的橡胶棒去靠近吸管的一端,发现吸管这端远离橡胶棒。下列判断正确的是( )
A.摩擦过的吸管一定不带电 B.摩擦过的吸管一定带负电
C.摩擦过的吸管失去电子 D.摩擦过的纸巾得到电子
3. (2023秋·山西太原)将一个用细线悬挂的不带电的轻质泡沫球靠近电脑显示屏,发现小球偏至更靠近电脑屏的位置,如图所示.据此推测显示屏( )
A.一定带正电 B.一定带负电 C.可能不带电 D.一定带电
4. (2023·山东聊城)甲、乙、丙三个轻质小球用绝缘细线悬挂,相互作用情况如图所示.如果丙带正电,则甲( )
A.一定带正电B.一定带负电C.一定不带电D.可能带正电
5. (2023·陕西西安·统考二模)某种新型“防盗玻璃”为多层结构,每层中间嵌有极细的金属线,当玻璃被击碎时,产生电信号,与金属线相连的警报系统就会立刻报警,这利用了金属的()
A.磁性 B.导电性 C.弹性 D.导热性
6. (2023•宁德模拟)某单位办公楼电梯入口安装了指纹锁和密码锁(相当于开关),用指纹或按密码都可以解锁,电机M驱动打开电梯门.用S1表示指纹锁,S2表示密码锁,如图所示,以下符合要求的电路是( )
7. (2023·山东济南)如图所示为宾馆房间常用的取电装置,房卡插入槽中后,房间内的电灯、电视、空调等用电器才能工作.以下画出的四个电路元件的规定符号中,能表示房卡在电路中作用的是( )
A. B. C. D.

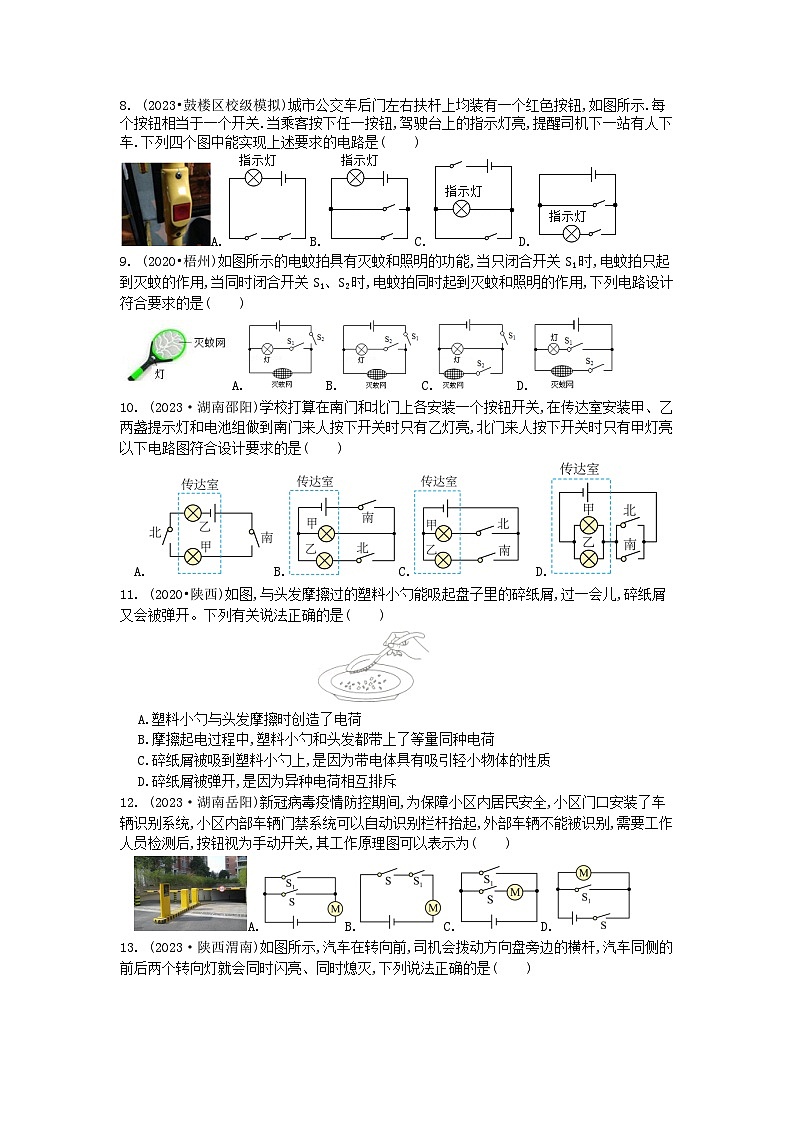

8. (2023•鼓楼区校级模拟)城市公交车后门左右扶杆上均装有一个红色按钮,如图所示.每个按钮相当于一个开关.当乘客按下任一按钮,驾驶台上的指示灯亮,提醒司机下一站有人下车.下列四个图中能实现上述要求的电路是( )
9. (2020•梧州)如图所示的电蚊拍具有灭蚊和照明的功能,当只闭合开关S1时,电蚊拍只起到灭蚊的作用,当同时闭合开关S1、S2时,电蚊拍同时起到灭蚊和照明的作用,下列电路设计符合要求的是( )
10. (2023·湖南邵阳)学校打算在南门和北门上各安装一个按钮开关,在传达室安装甲、乙两盏提示灯和电池组做到南门来人按下开关时只有乙灯亮,北门来人按下开关时只有甲灯亮以下电路图符合设计要求的是( )
D.
11. (2020•陕西)如图,与头发摩擦过的塑料小勺能吸起盘子里的碎纸屑,过一会儿,碎纸屑又会被弹开。下列有关说法正确的是( )
A.塑料小勺与头发摩擦时创造了电荷
B.摩擦起电过程中,塑料小勺和头发都带上了等量同种电荷
C.碎纸屑被吸到塑料小勺上,是因为带电体具有吸引轻小物体的性质
D.碎纸屑被弹开,是因为异种电荷相互排斥
12. (2023·湖南岳阳)新冠病毒疫情防控期间,为保障小区内居民安全,小区门口安装了车辆识别系统,小区内部车辆门禁系统可以自动识别栏杆抬起,外部车辆不能被识别,需要工作人员检测后,按钮视为手动开关,其工作原理图可以表示为( )

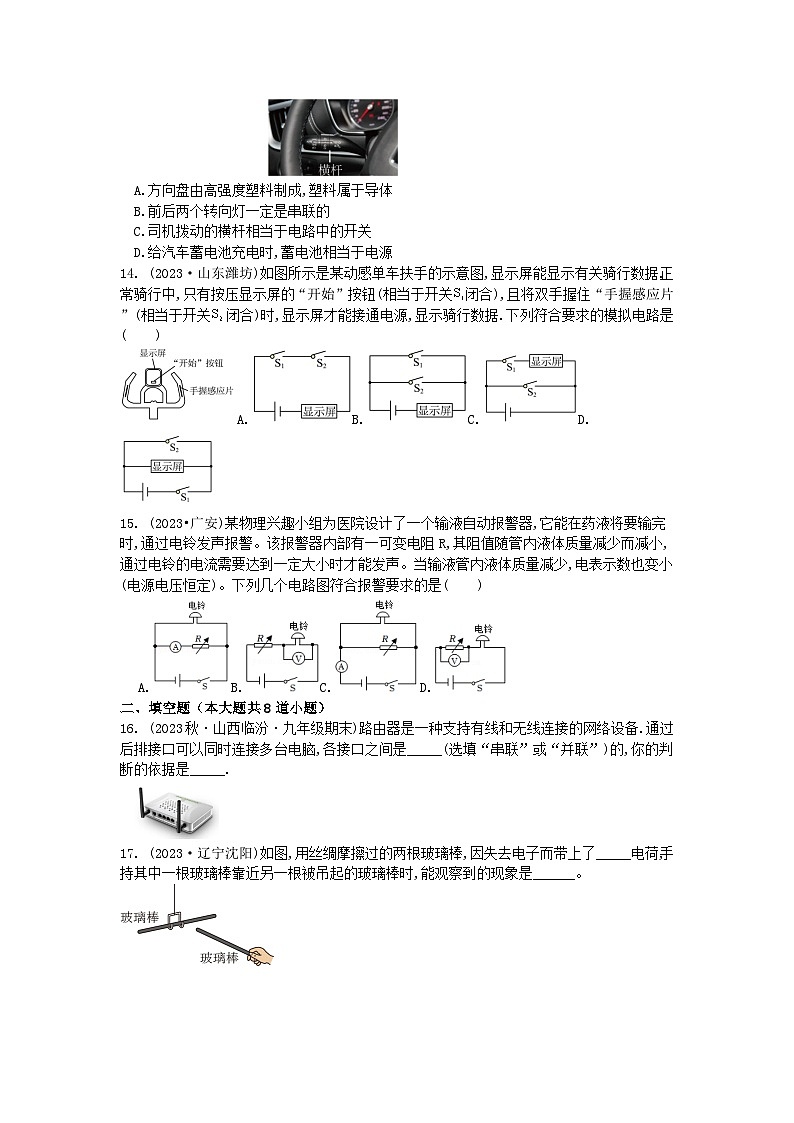

13. (2023·陕西渭南)如图所示,汽车在转向前,司机会拨动方向盘旁边的横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,下列说法正确的是( )

A.方向盘由高强度塑料制成,塑料属于导体
B.前后两个转向灯一定是串联的
C.司机拨动的横杆相当于电路中的开关
D.给汽车蓄电池充电时,蓄电池相当于电源
14. (2023·山东潍坊)如图所示是某动感单车扶手的示意图,显示屏能显示有关骑行数据.正常骑行中,只有按压显示屏的“开始”按钮(相当于开关闭合),且将双手握住“手握感应片”(相当于开关闭合)时,显示屏才能接通电源,显示骑行数据.下列符合要求的模拟电路是( )
15. (2023•广安)某物理兴趣小组为医院设计了一个输液自动报警器,它能在药液将要输完时,通过电铃发声报警。该报警器内部有一可变电阻R,其阻值随管内液体质量减少而减小,通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少,电表示数也变小(电源电压恒定)。下列几个电路图符合报警要求的是( )
二、填空题（本大题共8道小题）
16. (2023秋·山西临汾·九年级期末)路由器是一种支持有线和无线连接的网络设备.通过后排接口可以同时连接多台电脑,各接口之间是_____(选填“串联”或“并联”)的,你的判断的依据是_____.

17. (2023·辽宁沈阳)如图,用丝绸摩擦过的两根玻璃棒,因失去电子而带上了_____电荷,手持其中一根玻璃棒靠近另一根被吊起的玻璃棒时,能观察到的现象是______。
18. (2020秋·江苏苏州)如图所示,这是某宾馆的房卡只有把房卡插入槽中,房间内的灯和插座才能有电房卡的作用相当于一个接在干路上的______(填电路元件名称)房间里有电灯、电视等用电器,它们是_______联的

19. (2023·湖南湘潭)如图,验电器是检测物体是否带_____(选填“电”或“磁”)的仪器.用带电体接触验电器的金属球,金属箔就会张开,是因为两个金属箔片带有_____(选填“同种”或“异种”)电荷,相互_____(选填“吸引”或“排斥”).
20. (2023·辽宁盘锦)如图所示,油罐车尾部装有连接大地的导体,这是为了及时导走因_______现象而积累的电荷,避免发生危险。在行驶过程中将车窗打开,车内的窗帘向外飘,原因是窗外空气流速大,压强_____。某段时间内油罐车消耗柴油2kg,这些柴油完全燃烧放出_____J热量。(柴油热值4.3×107J/kg)
21. (2023•百色)丝绸摩擦过的玻璃棒带正电是因为玻璃棒 (选填“得到”或“失去”)电子;用丝绸摩擦过的玻璃棒接触验电器,验电器金属箔张开,如图所示。接触瞬间 (选填序号即可:①“有正电荷从玻璃棒转移到验电器”、②“有电子从验电器转移到玻璃棒”或③“没有电荷转移”)。
22. (2023·陕西宝鸡)如图所示,将塑料撕成丝状,用毛皮分别摩擦丝状塑料和PVC管,然后将塑料放在PVC管上方,丝状塑料就会像章鱼一样悬在空中,这就是“静电章鱼”。它的形成原因是塑料和PVC管分别带上了______(选填“同种”或“异种”)电荷相互______,在毛皮和塑料摩擦过程中,负电荷从毛皮转移到塑料,则摩擦后的毛皮带______电荷。
23. (2023·陕西西安)如图甲所示是一款消防应急照明灯,图乙是其简化原理图,虚线框中有两只应急灯泡L1、L2(未画出),当外部电源能供电时应急灯不亮,外部电路停电时应急灯正常发光。
(1)当外部电源有电,开关S与触点_______(选填“1”或“2”)接触,指示灯发光,此时蓄电池相当于_______(选填“电源”或“用电器”);
(2)当外部电源停电时,开关S与另一触点接触。将一只应急灯从灯座上卸下,另一只应急灯仍发光,说明L1、L2是_______联的。
三、实验题（本大题共3道小题）
24. (2023秋·全国·九年级校联考期末)在连接“串联电路”实验中,实验电路如图所示
(1)在连接电路时,开关应该处于______状态;
(2)连接好电路后闭合开关 S,发现 L1、L2两只灯泡都不亮用手按一下灯泡 L1时,L1、L2仍然都不亮;按一下灯泡 L2时,两灯都亮,松开手两灯又不亮则故障可能是______;
A.L1灯丝断了 B.L2灯丝断了 C.L1短路 D.L2与灯座接触不良
(3)闭合开关时,观察到灯 L1比 L2亮些有同学认为这是因为 L1比 L2更靠近电源的正极在不增加其他器材的条件下,能判断这种观念是否正确的做法是______;
(4)实验结束后,小明关注到学校青云桥上的路灯同时亮同时灭,请你判断学校的路灯是______联的
25. (2023·广西贺州)如图所示,在探究“并联电路的电流特点”的实验中,小明设计了如图甲电路进行实验:

(1)实验中,小明应该选择两个小灯泡规格是________(选填“相同”或“不相同”)的;
(2)请用笔画线代替导线,按图甲中的电路图把图乙中的实物电路连接完整(导线不得交叉);____
(3)小明在连接电路时,开关应处于_____(选填“闭合”或“断开”)状态;
(4)小明先将电流表接在L1所在的支路上,闭合开关,观察到灯L2发光,但灯L1不亮,电流表的示数为零,电路可能在的故障是_______(选填“灯L1断路”或“灯L1短路”);
(5)排除故障后,他测出了L1支路上的电流I1=0.8A,然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I,两次测得的结果都如图丙所示,则I2_______A、I=_______A.小明由此数据得出并联电路中干路电流和各支路电流的关系是________(写关系式即可);
(6)本次实验的不足之处是:_______。
26. (2023·吉林松原·一模)为了探究并联电路的电流规律,小薇设计了如图所示的电路进行实验。

(1)在连接电路时,开关应处于___________状态。
(2)小薇先将电流表接在L1所在的支路上,闭合开关后,看到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是:___________。

(3)排除故障后,她测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表示数如图中(1)、(2)、(3)所示,可读出:I1=0.5A,I2=___________A,I=___________A。
(4)为了验证以上并联电路电流规律的普遍性,小薇可以采用的方法是:___________。
(5)小敏连接了如图的实物连接图,此时,电流表测的是___________(选填“L1”、“L2”或“干路”)的电流,若要测灯L2的电流,请你在图上只改动一根导线,完成电路的连接___________。(在需改动的导线上打“×”,再画出重新连接后的导线)
四、作图题（本大题共2道小题）
27. (2023•陕西)楼道里常用一种自动控制的照明灯:楼道光线充足时无论是否有声音,照明灯都不发光;光线很暗并且有一定响度的声音时,照明灯就发光(光线很暗时光控开关闭合;有一定响度的声音时,声控开关闭合)。请根据以上要求在虚线框内将如图中的电路连接完整。
28. (2023·山东济宁)(1)如图所示,它是2023年北京冬奥会吉祥物“冰墩墩”.若它的质量为300g.重心O已经标出.请在图中画出“冰墩墩”受到重力的示意图(g取10N/kg);
(2)我校为了预防新冠疫情,加强校门管理,学校对电动门控制系统进行了改造,进校人员体温正常且佩戴口罩,电动机方可工作开启电动门.用S1闭合表示体温正常,用S2闭合表示佩戴了口罩,M表示电动机,请在图虚线框内画出该电动门的电路图.
五、综合题（本大题共2道小题）
29. (2023秋·湖南永州)如图所示的电路中,当S1断开,S2接a时,电流表的示数是0.3安,
(1)求此时通过灯L1、L2的电流分别是多少？
(2)当S1断开,S2接b时,电流表的示数是0.2安,求通过灯L1的电流是多少？
(3)当S1闭合,S2接a时,电流表的示数为0.9安,此时流过L1中的电流为600毫安,求此时通过灯L2中的电流是多少？
30. (2023秋·广西贺州)在如图所示的电路中,,当开关S1断开,开关S2闭合时,电流表的示数为1A;当开关S1、S2均闭合时,电流表的示数为3A求:
(1)电源电压;
(2)R3的阻值;
(3)当开关S1和S2都断开时电流表的示数
答案
一、选择题（本大题共15道小题）
1. BD
【详解】A.导体容易导电,是因为导体内有能够自由移动的电荷,而不是自由电子,故A错误;
B.绝缘体不容易导电,是因为绝缘体内几乎没有能够自由移动的电荷,故B正确;
C.导体和绝缘体没有绝对的界限,如常温下是绝缘体的玻璃加热到红炽状态时,就变为导体,故C错误;
D.导体和绝缘体没有绝对的界限,如干木是绝缘体,遇水变潮湿,就变为导体,能导电,故D正确。
故选BD。
2. 解:毛皮摩擦过的橡胶棒带负电,而吸管和橡胶棒互相排斥,根据同种电荷互相排斥,异种电荷互相吸引,得出吸管带负电荷。再由吸管和纸巾摩擦过,可知,摩擦过的吸管得到电子,摩擦过的纸巾失去电子。
A、摩擦过的吸管得到电子,吸管带上了负电荷,故A错误;
B、橡胶棒带负电,而吸管和橡胶棒互相排斥,摩擦过的吸管一定带负电,故B正确;
C、摩擦过的吸管得到电子,吸管带上了负电荷,故C错误;
D、摩擦过的纸巾失去电子。故D错误。
故选:B。
3. D
【详解】由图知不带电的轻质泡沫球靠近电脑显示屏时会被吸引,根据带电体能够吸引轻小物体知,显示屏一定带电,不能确定带什么电,故D符合题意,ABC不符合题意.
故选D.
4. B
【详解】如果丙带正电,图中乙、丙相互吸引,根据异种电荷相互吸引、带电体具有吸引轻小物体的性质可知,乙可能带负电或不带电,图中甲、乙相互排斥,说明甲、乙一定带同种电荷,则乙带负电,则甲一定也带负电,故B符合题意,ACD不符合题意.
故选B.
5. B
【详解】当玻璃没有碎时,警报系统不报警,而被击碎时,就会报警,说明没有击碎时,警报系统发生短路,不工作,而玻璃碎了时,金属线开路了,警报系统得到电压而工作,故是利用了金属的导电性.故选B.
6. 解:根据题意可知,用指纹或按密码都可以解锁,电机M驱动打开电梯门,这说明S1和S2能独立工作,是并联的,电动机接在干路中,故B正确.故选:B.
7. C
【详解】房卡插入槽中后,房间内的电灯、电视、空调等用电器通路才能工作,拔出房卡,房间内的电灯、电视、空调等用电器停止工作,说明房卡控制房间内的所有用电器,所以房卡相当于房间内的总开关,故ABD不符合题意,C符合题意.
故选C.
8. 解:当乘客按下任一按钮,驾驶台上的指示灯都会发光,说明这两个开关可以独立工作、互不影响即为并联,且指示灯位于干路上,由图示电路图可知,B符合题意,ACD不符合题意.故选:B.
9. 解:根据题意可知,灭蚊网和灯泡工作时互不影响,因此灭蚊网和灯泡并联;当只闭合开关S1时,电蚊拍只起到灭蚊的作用,这说明开关S1能控制灭蚊网;当同时闭合开关S1、S2时,电蚊拍同时起到灭蚊和照明的作用,这说明S2在灯泡的支路中,开关S1在干路中控制整个电路,故B正确,ACD错误。故选:B。
10. C
11. 解:通过摩擦的方法可以使物体带电,在摩擦起电过程中,塑料小勺和头发都带上了等量的异种电荷,所以在干燥的头发上摩擦过的塑料小勺带上了电荷,带电体具有吸引轻小物体的性质,摩擦后梳子能吸起一些碎纸屑,摩擦起电的实质是电子从一个物体转移到另一个物体,并没有创造电荷,故AB错误,C正确;碎纸屑带上同种电荷后,由于同种电荷相互排斥,所以碎纸屑被弹开,故D错误。故选:C。
12. A
【详解】小区内部车辆门禁系统可以自动识别将门打开,外部车辆需要门卫人员按动按钮才能将门打开,若将门禁系统看作一个自动开关,按钮看作一个手动开关,则两个开关单独都能打开大门,即两个开关并联后再与电动机串联,故A符合题意,BCD不符合题意.
故选A.
13. C
【详解】A.塑料属于绝缘体,故A错误;
B.前后两个转向灯一个损坏后,另一个任可以继续使用,故前后两个转向灯是并联的,故B错误;
C.司机拨动的横杆控制电路的通断,相当于电路中的开关,故C正确;
D.给汽车蓄电池充电时,蓄电池相当于用电器,故D错误。
故选C。
14. A
【详解】由题意知,两个开关S1、S2都闭合,显示屏才接通,所以两个开关应串联接在电路中.
A.图示电路,两个开关同时闭合,显示屏工作,故A符合题意;
B.图示电路,任一开关闭合,显示屏都工作,故B不符合题意;
C.图示电路中,开关S1闭合,显示屏工作,S2也闭合,显示屏被短路,不工作,故C不符合题意;
D.开关S1闭合,显示屏工作,S2也闭合,电源短路,显示屏不工作,故D不符合题意.
故选A.
15. 解:(1)当输液管内液体质量减少,R的阻值减小,能使通过电铃的电流增大,所以R与电铃应串联在电路,而A、C图中电铃与R并联,故A、C不符合题意;
(2)R与电铃串联,R的阻值变小,电路总电阻变小,电源电压一定,由知电路中电流变大,由U＝IR知,此时电铃两端电压变大,由串联电路的电压特点知,R两端电压变小,故B错误,D正确。
故选:D。
二、填空题（本大题共8道小题）
16. 并联 各个电脑能独立工作
【详解】路由器由于各接口接上不同的网络设备时,都能各自独立的工作,所以说它们之间是并联的关系.
【考点定位】电路的连接方式
17. 正 玻璃棒相互排斥
【详解】[1][2]用丝绸摩擦过的两根玻璃棒,因失去带负电,玻璃棒失去电子而带上了正电荷,手持其中一根玻璃棒靠近另一根被吊起的玻璃棒时,能观察到的现象是玻璃棒相互排斥。因为两根玻璃棒带同种电荷,而同种电荷相互排斥。
18. 开关 并
19. 电 同种 排斥
【分析】验电器是用来检验物体是否带电仪器.验电器是根据同种电荷相互排斥的原理制作的,金属箔片所带的电荷量越多,其张角越大.
【详解】验电器是用来检验物体是否带电仪器;用带电体接触验电器的金属球时,电荷通过验电器的金属球传给金属杆传给两片金属箔,两片金属箔带同种电荷,同种电荷相互排斥而张开.
【点睛】此题考查对验电器用途、原理及其使用特点的了解,要牢记.
20. 摩擦起电 小
【详解】[1]油罐车尾部装有连接大地的导体,这是为了及时导走因油管内因摩擦而产生的电荷聚集,避免产生危险。
[2]在行驶过程中将车窗打开,车内的窗帘向外飘,原因是窗外空气流速大,根据流体压强与流速的关系可知流速快的地方压强小,所以窗内外产生压强差,窗帘向外飘。
[3] 消耗柴油质量为2kg,柴油热值4.3×107J/kg,故完全燃烧可以放出的热量为
21. (1)与丝绸摩擦过的玻璃棒带正电,是因为玻璃棒失去负电子;
(2)丝绸摩擦过的玻璃棒接触金属球时,是箔片上的电子转移到玻璃棒上,所以②正确。
故答案为:失去;②。
22. 同种 排斥 正
【详解】[1][2]毛皮分别摩擦丝状塑料和PVC管,塑料和PVC管分别带上了同种电荷,同种电荷相互排斥,丝状塑料就会像章鱼一样悬在空中。
[3]在毛皮和塑料摩擦过程中,负电荷从毛皮转移到塑料,毛皮缺少电子带正电荷。
23. 1 用电器 并
【详解】(1)[1][2]由电路图可知,外部电源有电时,开关S与1接触,指示灯工作,外部电源给蓄电池充电;当蓄电池充电时,蓄电池相等于用电器,将电能转化为化学能储存起来。
(2)[3]将应急灯中的任一个灯泡断开,另一个灯泡仍然发光,说明两灯泡工作时互不影响,所以L1、L2是并联的。
三、实验题（本大题共3道小题）
24. 断开 D 将两灯泡的位置换一下,观察灯泡亮度 并
25. 不相同 断开 L1断路 0.2 1 I=I1+I2 仅有一组实验数据,结论不具有普遍性
【详解】
(1)[1]实验中,为得出普遍性的规律,选择两个小灯泡的规格应该是不相同的。
(2)[2]由图甲知,L1、L2并联,电流表与L1串联,故连接如下:
(3)[3]为保护电路,在连接电路时,开关应处于断开状态。
(4)[4]灯L1不发光,电流表的示数为零,可能是灯泡L1短路或断路造成的, 灯L2发光,说明电路故障是L1断路。
(5)[5][6][7]干路电流I大于支路电流I2,说明测量干路电流I使用了大量程,测量支路电流I2使用了小量程,大量程的分度值是0.1A,小量程的分度值是0.02A,因此干路电流I为1A,支路电流I2为0.2A,则有0.8A+0.2A=1A由此得出并联电路中干路电流和各支路电流的关系是:I=I1+I2。
(6)[8]本次实验只测了一组数据就得出结论,结论不具有普遍性,应更换灯泡测出多组实验数据,得出普遍性的结论。
26. 断开 L1或电流表断路 0.52 1 换用不同规格的灯泡进行多次实验 干路
【详解】(1)[1]为了保护电器,连接电路之前,开关应该是断开的。
(2)[2]灯L2发光,但灯L1不发光,电流表的示数为零,说明L1支路不可能短路,否则造成电源短路,只能是断路,即电路可能存在的故障是L1或电流表断路。
(3)[3][4]前两个图电流表的量程为0~0.6A,分度值为0.02A,所以I2=0.52A,第三个图电流表的量程为0~3A,分度值0.1A,所以I=1A。
(4)[5]为了验证结论的普遍性,小薇可以采用的方法是换用不同规格灯泡进行多次实验,得到普遍规律。
(5)[6]从实物图中可以看出,电流从正极流出,经过开关、电流表进行分支,分别经过两个灯泡回到电源负极,因此电流表测量干路电流。
[7]电流表与待测电路串联,将电流表与L2串联,将L1与电流表负接线柱相连的一端改接在电流表的0.6A接线柱上。
四、作图题（本大题共2道小题）
27. 解:根据题意可得,声控开关和光控开关共同控制灯泡,且相互影响,所以声控开关和光控开关、灯泡串联在电源的两端,如图所示:
28. (1);(2)
【详解】(1)冰墩墩所受的重力作用在重心O点,方向竖直向下,大小G=mg=0.3kg×10N/kg=3N
作图如下:
(2)由题意知,两个开关串联后,再同时控制电动机.所以作图如下:
五、综合题（本大题共2道小题）
29. (1)0,0.3A(2)0.2A(3)0.3A
30. (1)10V;(2)5Ω;(3)0.5A
