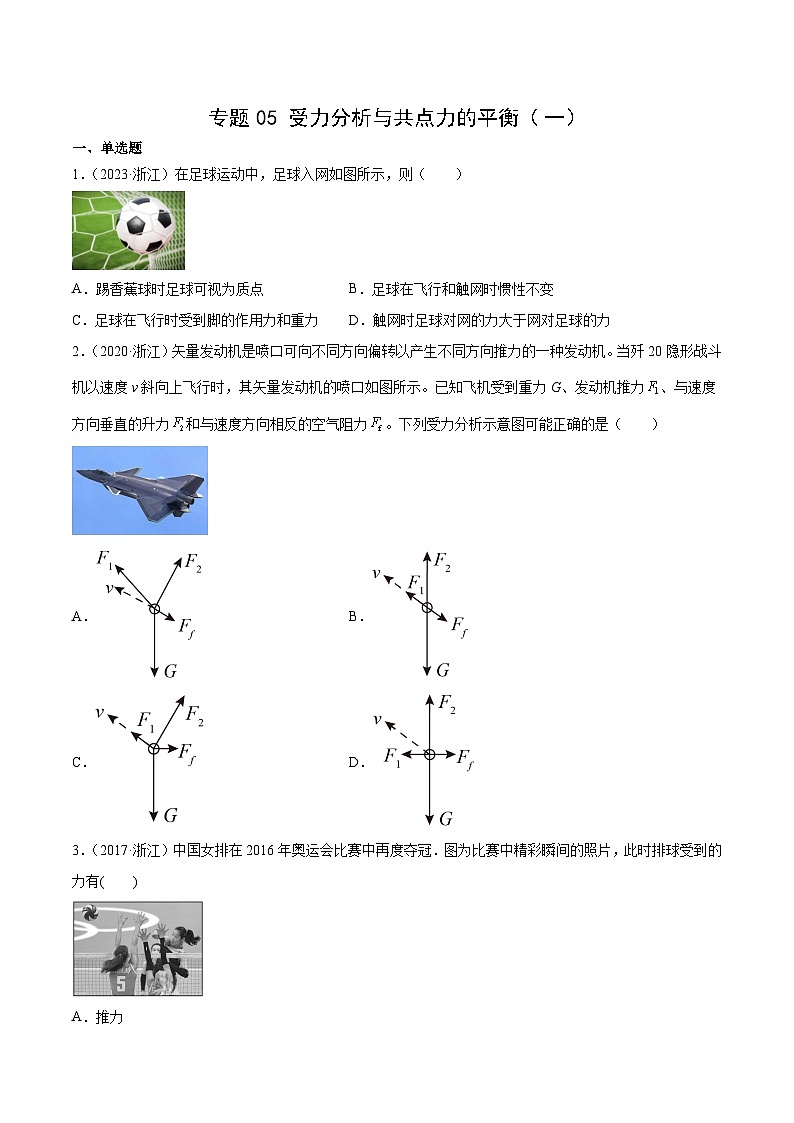

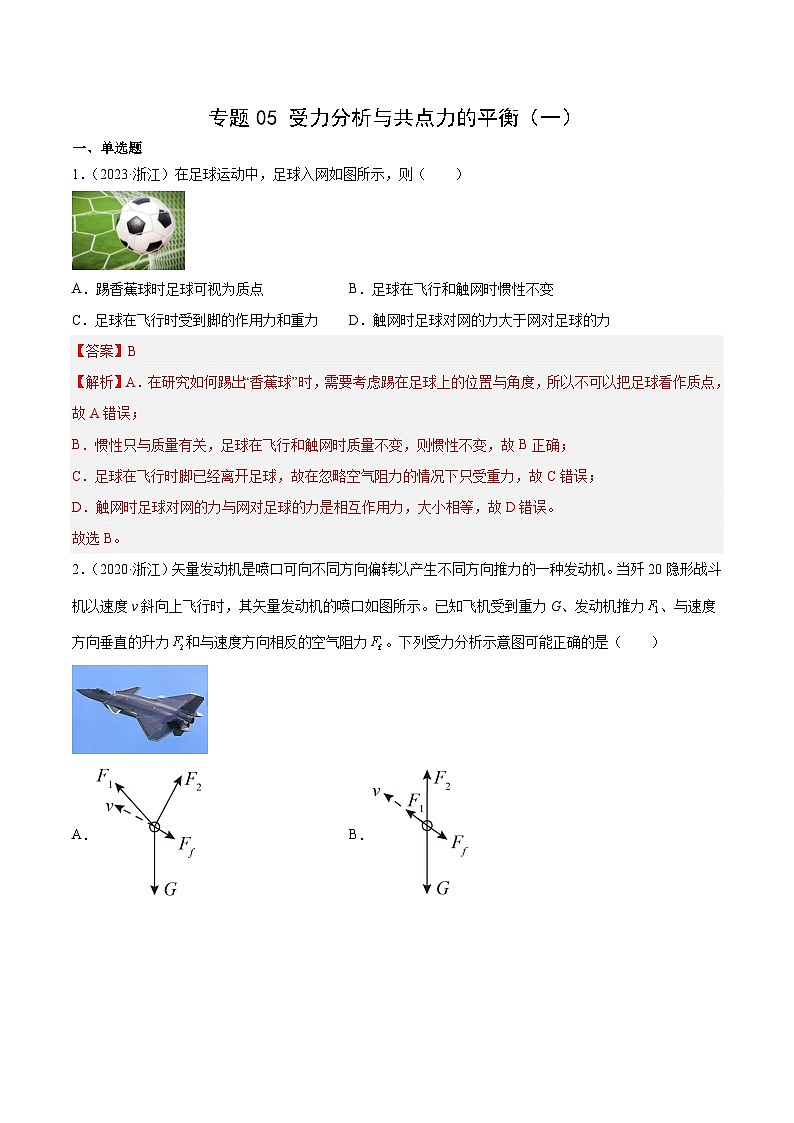

专题05 受力分析和共点力的平衡（一）- 十年（2014-2023）高考物理真题分项汇编（全国通用）

这是一份专题05 受力分析和共点力的平衡（一）- 十年（2014-2023）高考物理真题分项汇编（全国通用），文件包含专题05受力分析和共点力的平衡一解析版-十年2014-2023高考物理真题分项汇编全国通用docx、专题05受力分析和共点力的平衡一学生版-十年2014-2023高考物理真题分项汇编全国通用docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。

1．（2023·浙江）在足球运动中，足球入网如图所示，则（ ）

A．踢香蕉球时足球可视为质点B．足球在飞行和触网时惯性不变
C．足球在飞行时受到脚的作用力和重力D．触网时足球对网的力大于网对足球的力
【答案】B
【解析】A．在研究如何踢出“香蕉球”时，需要考虑踢在足球上的位置与角度，所以不可以把足球看作质点，故A错误；
B．惯性只与质量有关，足球在飞行和触网时质量不变，则惯性不变，故B正确；
C．足球在飞行时脚已经离开足球，故在忽略空气阻力的情况下只受重力，故C错误；
D．触网时足球对网的力与网对足球的力是相互作用力，大小相等，故D错误。
故选B。

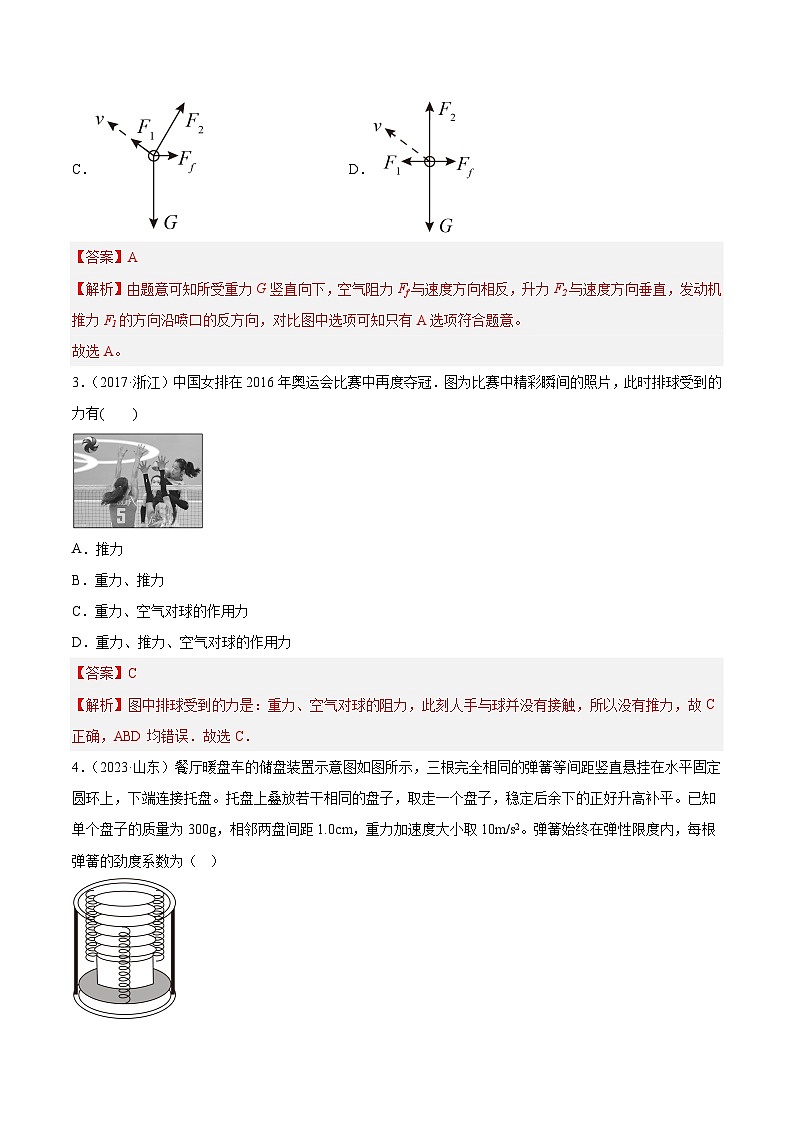

2．（2020·浙江）矢量发动机是喷口可向不同方向偏转以产生不同方向推力的一种发动机。当歼20隐形战斗机以速度v斜向上飞行时，其矢量发动机的喷口如图所示。已知飞机受到重力G、发动机推力、与速度方向垂直的升力和与速度方向相反的空气阻力。下列受力分析示意图可能正确的是（ ）
A．B．
C．D．
【答案】A
【解析】由题意可知所受重力G竖直向下，空气阻力Ff与速度方向相反，升力F2与速度方向垂直，发动机推力F1的方向沿喷口的反方向，对比图中选项可知只有A选项符合题意。
故选A。
3．（2017·浙江）中国女排在2016年奥运会比赛中再度夺冠．图为比赛中精彩瞬间的照片，此时排球受到的力有( )
A．推力
B．重力、推力
C．重力、空气对球的作用力
D．重力、推力、空气对球的作用力
【答案】C
【解析】图中排球受到的力是：重力、空气对球的阻力，此刻人手与球并没有接触，所以没有推力，故C正确，ABD均错误．故选C．

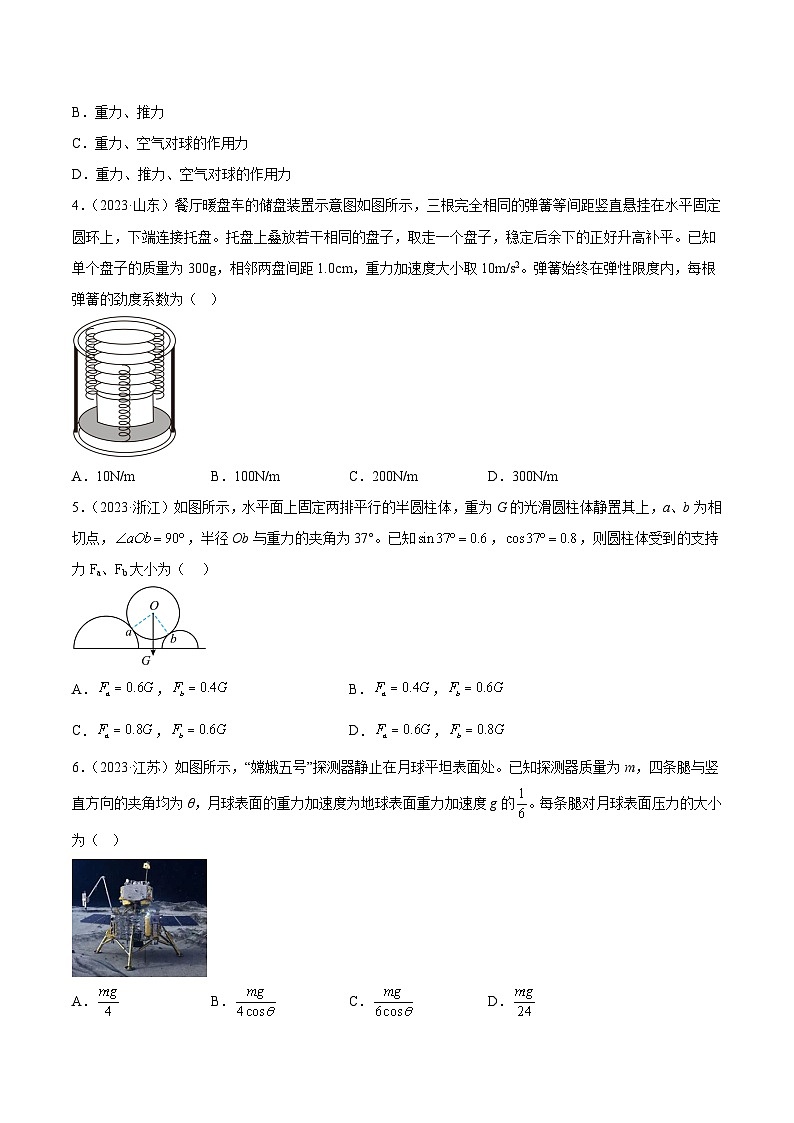

4．（2023·山东）餐厅暖盘车的储盘装置示意图如图所示，三根完全相同的弹簧等间距竖直悬挂在水平固定圆环上，下端连接托盘。托盘上叠放若干相同的盘子，取走一个盘子，稳定后余下的正好升高补平。已知单个盘子的质量为300g，相邻两盘间距1.0cm，重力加速度大小取10m/s2。弹簧始终在弹性限度内，每根弹簧的劲度系数为（ ）

A．10N/mB．100N/mC．200N/mD．300N/m
【答案】B
【解析】由题知，取走一个盘子，稳定后余下的正好升高补平，则说明一个盘子的重力可以使弹簧形变相邻两盘间距，则有
mg = 3∙kx
解得
k = 100N/m
故选B。
5．（2023·浙江）如图所示，水平面上固定两排平行的半圆柱体，重为G的光滑圆柱体静置其上，a、b为相切点，，半径Ob与重力的夹角为37°。已知，，则圆柱体受到的支持力Fa、Fb大小为（ ）
A．，B．，
C．，D．，
【答案】D
【解析】对光滑圆柱体受力分析如图

由题意有
故选D。
6．（2023·江苏）如图所示，“嫦娥五号”探测器静止在月球平坦表面处。已知探测器质量为m，四条腿与竖直方向的夹角均为θ，月球表面的重力加速度为地球表面重力加速度g的。每条腿对月球表面压力的大小为（ ）

A．B．C．D．
【答案】D
【解析】对“嫦娥五号”探测器受力分析有
FN = mg月
则对一条腿有
根据牛顿第三定律可知每条腿对月球表面的压力为。
故选D。

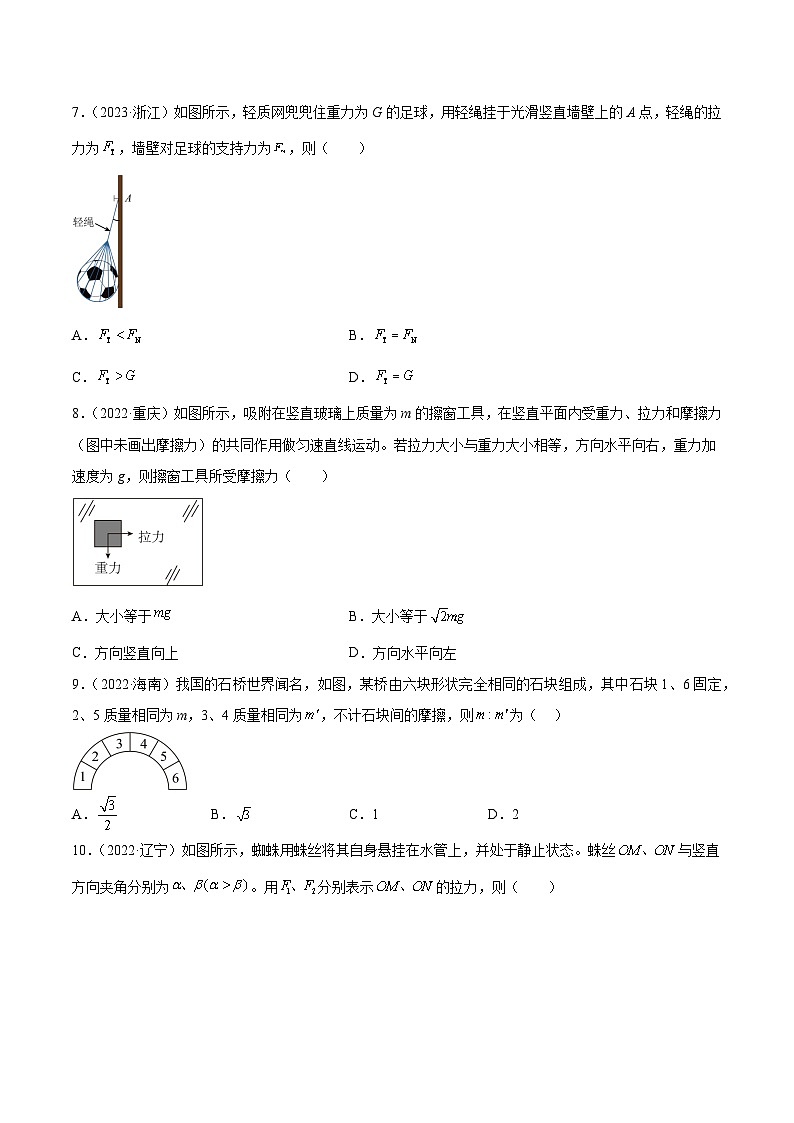

7．（2023·浙江）如图所示，轻质网兜兜住重力为G的足球，用轻绳挂于光滑竖直墙壁上的A点，轻绳的拉力为，墙壁对足球的支持力为，则（ ）
A．B．
C．D．
【答案】C
【解析】对网兜和足球受力分析，设轻绳与竖直墙面夹角为θ，由平衡条件
可知
，
故选C。
8．（2022·重庆）如图所示，吸附在竖直玻璃上质量为m的擦窗工具，在竖直平面内受重力、拉力和摩擦力（图中未画出摩擦力）的共同作用做匀速直线运动。若拉力大小与重力大小相等，方向水平向右，重力加速度为g，则擦窗工具所受摩擦力（ ）
A．大小等于B．大小等于
C．方向竖直向上D．方向水平向左
【答案】B
【解析】对擦窗工具进行正视图的受力分析如图所示
水平方向上拉力与擦窗工具所受摩擦力水平分量等大反向，竖直方向上重力与擦窗工具所摩擦力竖直分量等大反向，所以擦窗工具所受摩擦力方向如图中所示，大小为
故选B。
9．（2022·海南）我国的石桥世界闻名，如图，某桥由六块形状完全相同的石块组成，其中石块1、6固定，2、5质量相同为m，3、4质量相同为，不计石块间的摩擦，则为（ ）
A．B．C．1D．2
【答案】D
【解析】六块形状完全相同的石块围成半圆对应的圆心角为，每块石块对应的圆心角为，对第块石块受力分析如图
结合力的合成可知
对第2块和第三块石块整体受力分析如图
解得
故选D。
10．（2022·辽宁）如图所示，蜘蛛用蛛丝将其自身悬挂在水管上，并处于静止状态。蛛丝与竖直方向夹角分别为。用分别表示的拉力，则（ ）
A．的竖直分力大于的竖直分力B．的竖直分力等于的竖直分力
C．的水平分力大于的水平分力D．的水平分力等于的水平分力
【答案】D
【解析】CD．对结点O受力分析可得，水平方向
即F2的水平分力等于F2的水平分力，选项C错误，D正确；
AB．对结点O受力分析可得，竖直方向
解得
则F1的竖直分量

F2的竖直分量
因
可知
选项AB错误。
故选D。
11．（2022·浙江）如图所示，一轻质晒衣架静置于水平地面上，水平横杆与四根相同的斜杆垂直，两斜杆夹角，一重为的物体悬挂在横杆中点，则每根斜杆受到地面的（ ）
A．作用力为B．作用力为
C．摩擦力为D．摩擦力为
【答案】B
【解析】设斜杆的弹力大小为，以水平横杆和重物为整体，竖直方向根据受力平衡可得
解得
以其中一斜杆为研究对象，其受力如图所示
可知每根斜杆受到地面的作用力应与平衡，即大小为，每根斜杆受到地面的摩擦力为
B正确，ACD错误；
故选B。
12．（2022·广东）图是可用来制作豆腐的石磨。木柄静止时，连接的轻绳处于绷紧状态。O点是三根轻绳的结点，F、和分别表示三根绳的拉力大小，且。下列关系式正确的是（ ）
A．B．C．D．
【答案】D
【解析】以点为研究对象，受力分析如图
由几何关系可知
由平衡条件可得
联立可得
故D正确，ABC错误。
故选D。
13．（2022·河北）如图，用两根等长的细绳将一匀质圆柱体悬挂在竖直木板的点，将木板以底边为轴向后方缓慢转动直至水平，绳与木板之间的夹角保持不变，忽略圆柱体与木板之间的摩擦，在转动过程中（ ）
A．圆柱体对木板的压力逐渐增大
B．圆柱体对木板的压力先增大后减小
C．两根细绳上的拉力均先增大后减小
D．两根细绳对圆柱体拉力的合力保持不变
【答案】B
【解析】设两绳子对圆柱体的拉力的合力为，木板对圆柱体的支持力为，绳子与木板夹角为，从右向左看如图所示
在矢量三角形中，根据正弦定理
在木板以直线为轴向后方缓慢转动直至水平过程中，不变，从逐渐减小到0，又
且
可知
则
可知从锐角逐渐增大到钝角，根据
由于不断减小，可知不断减小，先增大后减小，可知先增大后减小，结合牛顿第三定律可知，圆柱体对木板的压力先增大后减小，设两绳子之间的夹角为，绳子拉力为，则
可得
不变，逐渐减小，可知绳子拉力不断减小，故B正确，ACD错误。
故选B。
14．（2022·湖南）如图（a），直导线MN被两等长且平行的绝缘轻绳悬挂于水平轴OO′上，其所在区域存在方向垂直指向OO′的磁场，与OO′距离相等位置的磁感应强度大小相等且不随时间变化，其截面图如图（b）所示。导线通以电流I，静止后，悬线偏离竖直方向的夹角为θ。下列说法正确的是（ ）
A．当导线静止在图（a）右侧位置时，导线中电流方向由N指向M
B．电流I增大，静止后，导线对悬线的拉力不变
C．tanθ与电流I成正比
D．sinθ与电流I成正比
【答案】D
【解析】A．当导线静止在图（a）右侧位置时，对导线做受力分析有
可知要让安培力为图示方向，则导线中电流方向应由M指向N，A错误；
BCD．由于与OO′距离相等位置的磁感应强度大小相等且不随时间变化，有
，FT= mgcsθ
则可看出sinθ与电流I成正比，当I增大时θ增大，则csθ减小，静止后，导线对悬线的拉力FT减小，BC错误、D正确。
故选D。
15．（2022·湖南）2022年北京冬奥会跳台滑雪空中技巧比赛场地边，有一根系有飘带的风力指示杆，教练员根据飘带的形态提示运动员现场风力的情况。若飘带可视为粗细一致的匀质长绳，其所处范围内风速水平向右、大小恒定且不随高度改变。当飘带稳定时，飘带实际形态最接近的是（ ）
A．B．C．D．
【答案】A
【解析】由于风速水平向右、大小恒定且不随高度改变，可认为单位长度飘带受到的风力相同，假设飘带总长为，质量为，由飘带自由端向上选取任意一段，该部分飘带的重力和所受风力分别为
该部分飘带稳定时受力平衡，受力分析如图所示
重力与风力的合力与剩余部分间的张力是平衡力，设竖直方向的夹角为，则满足
可知飘带与竖直方向的角度与所选取的飘带长度无关，在风速一定时，飘带与竖直方向的角度正切值恒定，则飘带为一条倾斜的直线。
故选A。
16．（2022·浙江）如图所示，学校门口水平地面上有一质量为m的石墩，石墩与水平地面间的动摩擦因数为，工作人员用轻绳按图示方式匀速移动石墩时，两平行轻绳与水平面间的夹角均为，则下列说法正确的是（ ）
A．轻绳的合拉力大小为
B．轻绳的合拉力大小为
C．减小夹角，轻绳的合拉力一定减小
D．轻绳的合拉力最小时，地面对石墩的摩擦力也最小
【答案】B
【解析】AB．对石墩受力分析，由平衡条件可知
联立解得
故A错误，B正确；
C．拉力的大小为
其中，可知当时，拉力有最小值，即减小夹角，轻绳的合拉力不一定减小，故C错误；
D．摩擦力大小为
可知增大夹角，摩擦力一直减小，当趋近于90°时，摩擦力最小，故轻绳的合拉力最小时，地面对石墩的摩擦力不是最小，故D错误；
故选B。
17．（2022·浙江）如图所示，水平放置的电子秤上有一磁性玩具，玩具由哑铃状物件P和左端有玻璃挡板的凹形底座Q构成，其重量分别为和。用手使P的左端与玻璃挡板靠近时，感受到P对手有靠向玻璃挡板的力，P与挡板接触后放开手，P处于“磁悬浮”状态（即P和Q的其余部分均不接触），P与Q间的磁力大小为F。下列说法正确的是（ ）
A．Q对P的磁力大小等于
B．P对Q的磁力方向竖直向下
C．Q对电子秤的压力大小等于＋F
D．电子秤对Q的支持力大小等于＋
【答案】D
【解析】AB．由题意可知，因手使P的左端与玻璃挡板靠近时，感受到P对手有靠向玻璃挡板的力，即Q对P有水平向左的磁力；P与挡板接触后放开手，P处于“磁悬浮”状态，则说明Q对P有竖直向上的磁力，则Q对P的磁力方向斜向左上方向，其磁力F大小大于，选项AB错误；
CD．对PQ的整体受力分析，竖直方向电子秤对Q的支持力大小等于＋，即Q对电子秤的压力大小等于＋，选项C错误，D正确。
故选D。
18．（2021·江苏）在光滑桌面上将长为的软导线两端固定，固定点的距离为，导线通有电流I，处于磁感应强度大小为B、方向竖直向下的匀强磁场中，导线中的张力为（ ）
A．B．C．D．
【答案】A
【解析】从上向下看导线的图形如图所示
导线的有效长度为2L，则所受的安培力大小
设绳子的张力为，由几何关系可知
解得
故A正确，BCD错误。
故选A.
19．（2021·湖南）质量为的凹槽静止在水平地面上，内壁为半圆柱面，截面如图所示，为半圆的最低点，为半圆水平直径的端点。凹槽恰好与竖直墙面接触，内有一质量为的小滑块。用推力推动小滑块由A点向点缓慢移动，力的方向始终沿圆弧的切线方向，在此过程中所有摩擦均可忽略，下列说法正确的是（ ）
A．推力先增大后减小
B．凹槽对滑块的支持力先减小后增大
C．墙面对凹槽的压力先增大后减小
D．水平地面对凹槽的支持力先减小后增大
【答案】C
【解析】AB ．对滑块受力分析，由平衡条件有
滑块从A缓慢移动B点时，越来越大，则推力F越来越大，支持力N越来越小，所以AB错误；
C．对凹槽与滑块整体分析，有墙面对凹槽的压力为
则越来越大时，墙面对凹槽的压力先增大后减小，所以C正确；
D．水平地面对凹槽的支持力为
则越来越大时，水平地面对凹槽的支持力越来越小，所以D错误；
故选C。
20．（2020·海南）如图，上网课时小明把手机放在斜面上，手机处于静止状态。则斜面对手机的（ ）
A．支持力竖直向上
B．支持力小于手机所受的重力
C．摩擦力沿斜面向下
D．摩擦力大于手机所受的重力沿斜面向下的分力
【答案】B
【解析】设手机的质量为m，斜面倾角为θ。对手机进行受力分析，如图所示
由图可知支持力方向垂直斜面向上，摩擦力方向沿斜面向上，根据平衡条件则有
，
因，故，且摩擦力等于手机所受的重力沿斜面向下的分力
故选B。
21．（2020·山东）如图所示，一轻质光滑定滑轮固定在倾斜木板上，质量分别为m和2m的物块A、B，通过不可伸长的轻绳跨过滑轮连接，A、B间的接触面和轻绳均与木板平行。A与B间、B与木板间的动摩擦因数均为μ，设最大静摩擦力等于滑动摩擦力。当木板与水平面的夹角为45°时，物块A、B刚好要滑动，则μ的值为（ ）
A．B．C．D．
【答案】C
【解析】当木板与水平面的夹角为时，两物块刚好滑动，对A物块受力分析如图
沿斜面方向，A、B之间的滑动摩擦力
根据平衡条件可知
对B物块受力分析如图
沿斜面方向，B与斜面之间的滑动摩擦力
根据平衡条件可知
两式相加，可得
解得
故选C。
22．（2020·浙江）如图是“中国天眼”口径球面射电望远镜维护时的照片。为不损伤望远镜球面，质量为m的工作人员被悬在空中的氦气球拉着，当他在离底部有一定高度的望远镜球面上缓慢移动时，氦气球对其有大小为、方向竖直向上的拉力作用，使其有“人类在月球上行走”的感觉，若将人视为质点，此时工作人员（ ）
A．受到的重力大小为B．受到的合力大小为
C．对球面的压力大小为D．对球面的作用力大小为
【答案】D
【解析】A．工作人员的质量为，则工作人员受到的重力
A错误；
B．工作人员在球面上缓慢行走，处于平衡状态，合力为0，B错误；
C．工作人员站在的球面位置不水平，对球面的压力不等于，C错误；
D．由平衡条件可得球面对工作人员的作用力满足
再由牛顿第三定律可得，工作人员对球面的作用力大小为
D正确。
故选D。
23．（2020·全国）如图，悬挂甲物体的细线拴牢在一不可伸长的轻质细绳上O点处；绳的一端固定在墙上，另一端通过光滑定滑轮与物体乙相连。甲、乙两物体质量相等。系统平衡时，O点两侧绳与竖直方向的夹角分别为α和β。若α=70°，则β等于（ ）
A．45°B．55°C．60°D．70°
【答案】B
【解析】甲物体是拴牢在O点，且甲、乙两物体的质量相等，则甲、乙绳的拉力大小相等，O点处于平衡状态，则左侧绳子拉力的方向在甲、乙绳子的角平分线上，如图所示
根据几何关系有
解得。
故选B。
24．（2019·江苏）如图所示，一只气球在风中处于静止状态，风对气球的作用力水平向右．细绳与竖直方向的夹角为α，绳的拉力为T，则风对气球作用力的大小为
A．B．C．TsinαD．Tcsα
【答案】C
【解析】对气球受力分析，由水平方向平衡条件可得：，故C正确．
25．（2019·天津）2018年10月23日，港珠澳跨海大桥正式通车。为保持以往船行习惯，在航道处建造了单面索（所有钢索均处在同一竖直面内）斜拉桥，其索塔与钢索如图所示。下列说法正确的是（ ）
A．增加钢索的数量可减小索塔受到的向下的压力
B．为了减小钢索承受的拉力，可以适当降低索塔的高度
C．索塔两侧钢索对称且拉力大小相同时，钢索对索塔的合力竖直向下
D．为了使索塔受到钢索的合力竖直向下，索塔两侧的钢索必须对称分布
【答案】C
【解析】A．以桥身为研究对象，钢索对桥身的拉力的合力与桥身的重力等大反向，则钢索对索塔的向下的压力数值上等于桥身的重力，增加钢索的数量钢索对索塔的向下的压力数值不变，故A错误；
B．由图甲可知，当索塔高度降低后，变大， 变小，故T变大，故B错误；
C．由B的分析可知，当钢索对称分布时，，钢索对索塔的合力竖直向下，故C正确；
D．受力分析如图乙，只要 ，钢索AC、AB的拉力FAC、FAB进行合成，合力竖直向下，钢索不一定要对称分布，故D错误；
故选C。
