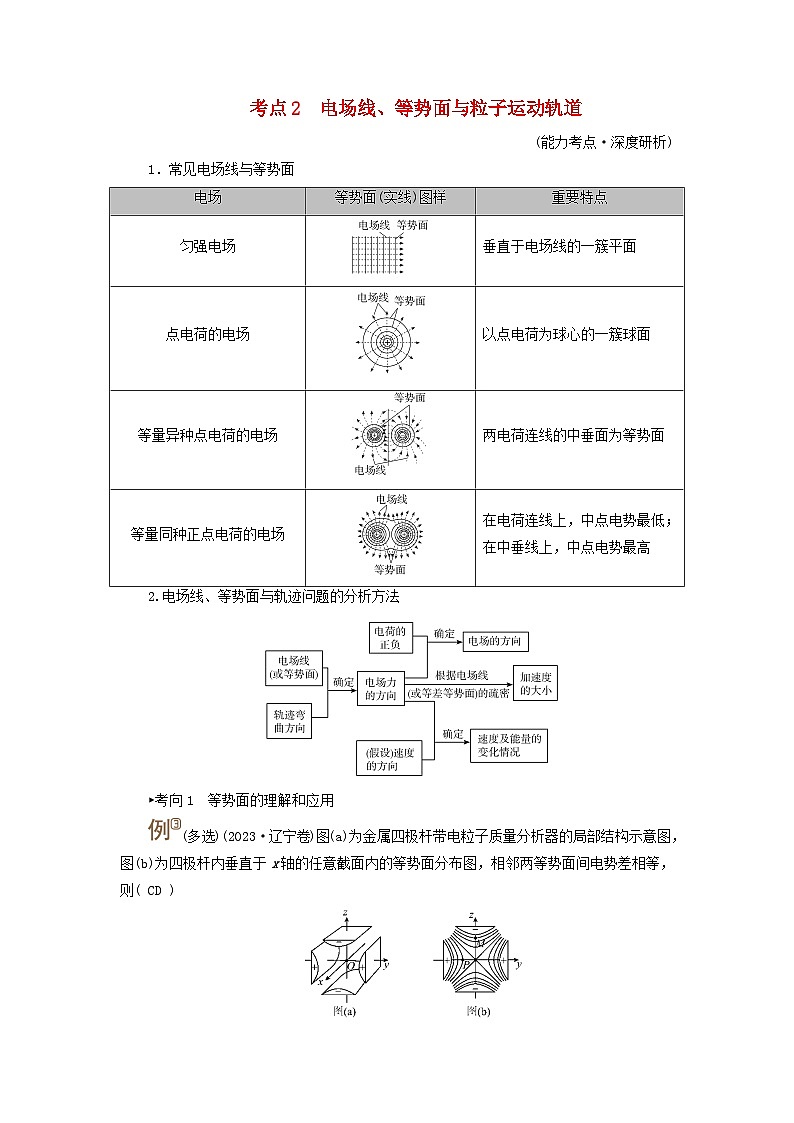

1．常见电场线与等势面
2.电场线、等势面与轨迹问题的分析方法
►考向1 等势面的理解和应用
(多选)(2023·辽宁卷)图(a)为金属四极杆带电粒子质量分析器的局部结构示意图，图(b)为四极杆内垂直于x轴的任意截面内的等势面分布图，相邻两等势面间电势差相等，则( CD )
A．P点电势比M点的低
B．P点电场强度大小比M点的大
C．M点电场强度方向沿z轴正方向
D．沿x轴运动的带电粒子，电势能不变
[解析] 因P点所在的等势面高于M点所在的等势面，可知P点电势比M点的高，选项A错误；因M点所在的等差等势面密集，则M点场强较P点大，即P点电场强度大小比M点的小，选项B错误；场强方向垂直等势面，且沿电场线方向电势逐渐降低，可知M点电场强度方向沿z轴正方向，选项C正确；因x轴上各电势相等，则沿x轴运动的带电粒子，电势能不变，选项D正确。故选CD。
►考向2 等势面与粒子运动轨迹
如图所示，虚线为某静电场中的等差等势线(相邻两虚线间的电势差相等)，实线为某带电粒子在该静电场中运动的轨迹，a、b、c、d为粒子的运动轨迹与等势线的交点，除静电力外，粒子受到的其他力均可不计。下列说法正确的是( B )
A．粒子在a、c两点的加速度大小一定相等
B．粒子在b、c两点的速度大小一定相等
C．粒子运动过程中速度一定先减小后增大
D．粒子在b点时的电势能一定比在d点时的电势能大
[解析] 因a点处的等差等势线比c点处的密集，故a点处的电场强度大于c点处的电场强度，故电荷在a点受到的静电力大于在c点受到的静电力，结合牛顿第二定律可知，粒子在a点的加速度比在c点的加速度大，故A错误；b、c两点的电势相等，则粒子在b、c两点的电势能相等，由能量守恒定律可知，粒子在b、c两点的动能相等，速度大小相等，故B正确；由粒子运动的轨迹弯曲的方向及等势线与电场线垂直可知，粒子受到的静电力指向轨迹曲线内侧且垂直于等势线，则粒子从a运动到b静电力做正功，粒子速度增大，从c运动到d静电力做负功，速度减小，故粒子在由a到d的运动过程中的速度先增大后减小，同理，粒子在由d到a的运动过程中的速度也先增大后减小，故C错误；因粒子由c到d的过程中静电力做负功，动能减小，电势能增大，即粒子在d点的电势能大于在c点的电势能，由于c点电势与b点电势相等，粒子在c点与b点电势能相等，故粒子在d点的电势能大于在b点的电势能，故D错误。
►考向3 电场线与粒子运动轨迹
真空中某静电场电场线的分布如图所示，如图中P、Q两点关于点电荷q1水平对称。P、Q两点电场强度的大小分别为EP、EQ，电势分别为φP、φQ。一个带电粒子沿虚线轨迹从M移动至N。以下选项正确的是( C )
A．φPEP
C．此带电粒子带负电，它的电势能先变大后变小
D．此带电粒子带正电，它的电势能先变大后变小
[解析] 根据电场线的分布情况，可知φP>φQ，A错误；根据电场线的疏密比较电场强度的大小，可知P点电场线密，电场强度大，EP>EQ，B错误；根据电场线的特点，可知此电场是由不等量的异种电荷产生的，其中q1带负电，q2带正电，粒子从M点运动到N点，轨迹向左弯曲，受到了向左的力，所以此带电粒子带负电，电势先降低后升高，所以负电荷的电势能先变大后变小，C正确，D错误。电场
等势面(实线)图样
重要特点
匀强电场
垂直于电场线的一簇平面
点电荷的电场
以点电荷为球心的一簇球面
等量异种点电荷的电场
两电荷连线的中垂面为等势面
等量同种正点电荷的电场
在电荷连线上，中点电势最低；在中垂线上，中点电势最高
