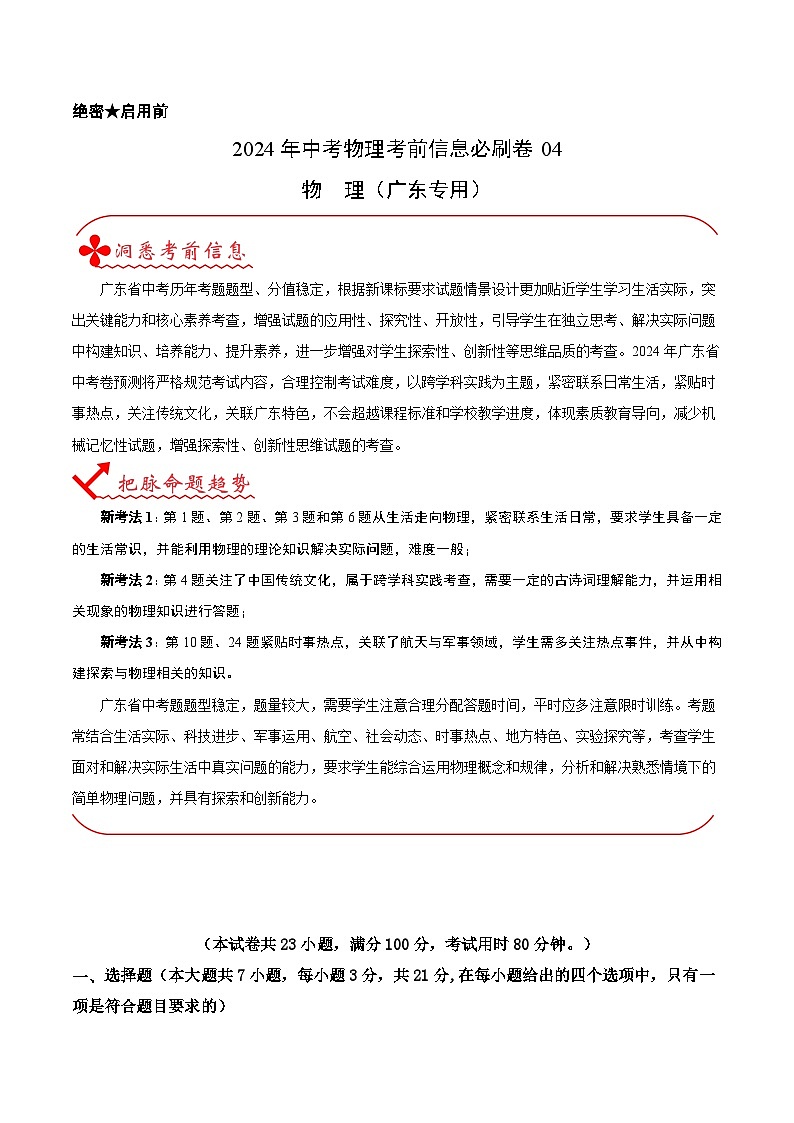

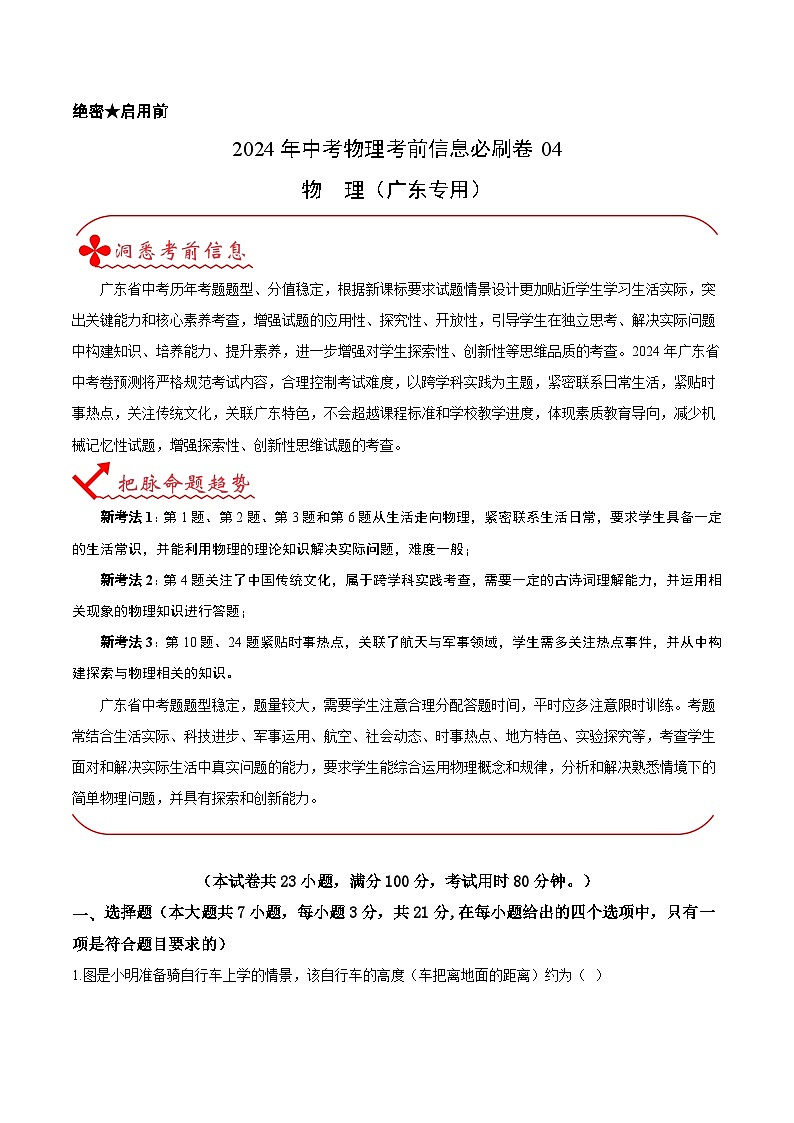

物 理（广东专用）
广东省中考历年考题题型、分值稳定，根据新课标要求试题情景设计更加贴近学生学习生活实际，突出关键能力和核心素养考查，增强试题的应用性、探究性、开放性，引导学生在独立思考、解决实际问题中构建知识、培养能力、提升素养，进一步增强对学生探索性、创新性等思维品质的考查。2024年广东省中考卷预测将严格规范考试内容，合理控制考试难度，以跨学科实践为主题，紧密联系日常生活，紧贴时事热点，关注传统文化，关联广东特色，不会超越课程标准和学校教学进度，体现素质教育导向，减少机械记忆性试题，增强探索性、创新性思维试题的考查。
新考法1：第1题、第2题、第3题和第6题从生活走向物理，紧密联系生活日常，要求学生具备一定的生活常识，并能利用物理的理论知识解决实际问题，难度一般；
新考法2：第4题关注了中国传统文化，属于跨学科实践考查，需要一定的古诗词理解能力，并运用相关现象的物理知识进行答题；
新考法3：第10题、24题紧贴时事热点，关联了航天与军事领域，学生需多关注热点事件，并从中构建探索与物理相关的知识。
广东省中考题题型稳定，题量较大，需要学生注意合理分配答题时间，平时应多注意限时训练。考题常结合生活实际、科技进步、军事运用、航空、社会动态、时事热点、地方特色、实验探究等，考查学生面对和解决实际生活中真实问题的能力，要求学生能综合运用物理概念和规律，分析和解决熟悉情境下的简单物理问题，并具有探索和创新能力。
（本试卷共23小题，满分100分，考试用时80分钟。）
选择题（本大题共7小题，每小题3分，共21分,在每小题给出的四个选项中，只有一项是符合题目要求的）

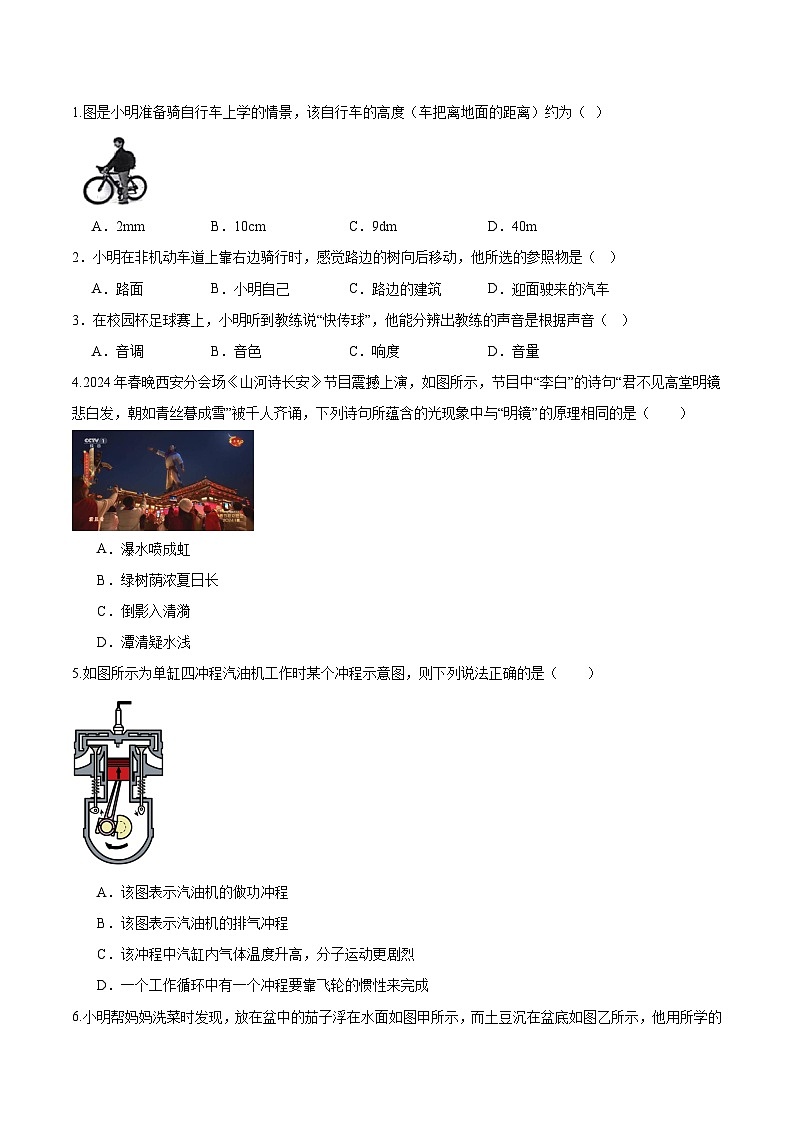

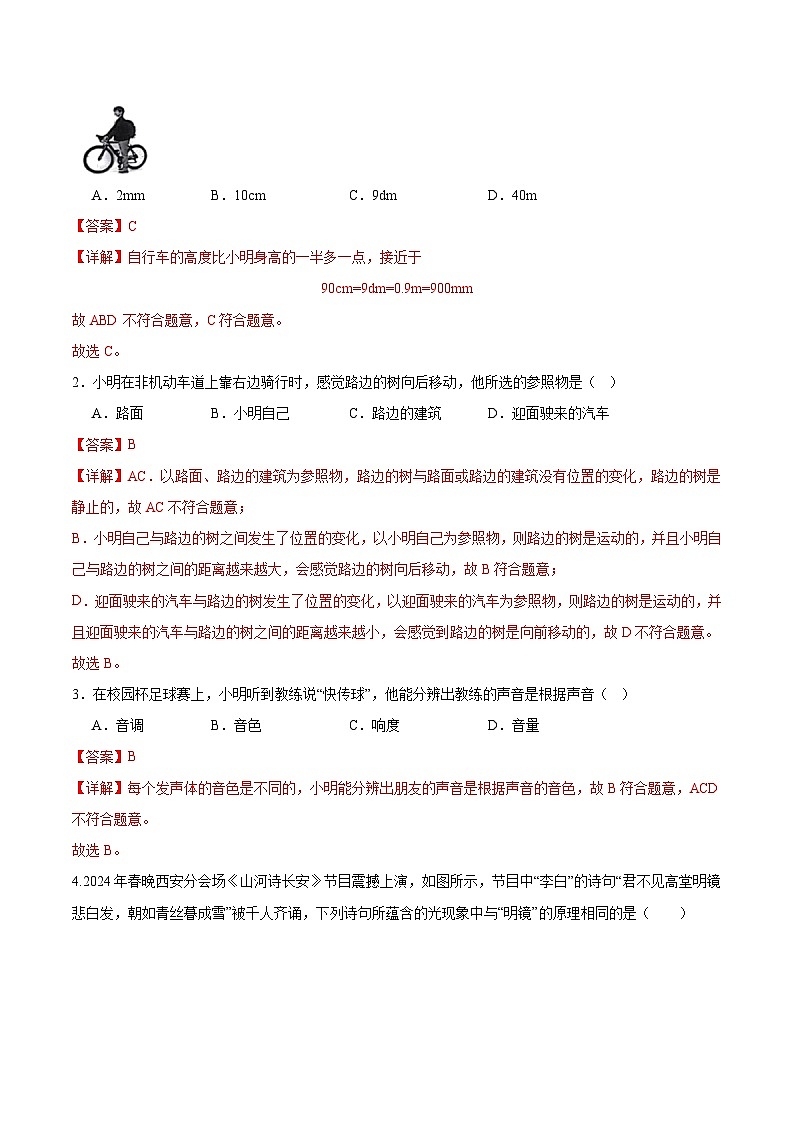

1.图是小明准备骑自行车上学的情景，该自行车的高度（车把离地面的距离）约为（ ）
A．2mmB．10cmC．9dmD．40m
【答案】C
【详解】自行车的高度比小明身高的一半多一点，接近于
90cm=9dm=0.9m=900mm
故ABD不符合题意，C符合题意。
故选C。
2．小明在非机动车道上靠右边骑行时，感觉路边的树向后移动，他所选的参照物是（ ）
A．路面B．小明自己C．路边的建筑D．迎面驶来的汽车
【答案】B
【详解】AC．以路面、路边的建筑为参照物，路边的树与路面或路边的建筑没有位置的变化，路边的树是静止的，故AC不符合题意；
B．小明自己与路边的树之间发生了位置的变化，以小明自己为参照物，则路边的树是运动的，并且小明自己与路边的树之间的距离越来越大，会感觉路边的树向后移动，故B符合题意；
D．迎面驶来的汽车与路边的树发生了位置的变化，以迎面驶来的汽车为参照物，则路边的树是运动的，并且迎面驶来的汽车与路边的树之间的距离越来越小，会感觉到路边的树是向前移动的，故D不符合题意。
故选B。
3．在校园杯足球赛上，小明听到教练说“快传球”，他能分辨出教练的声音是根据声音（ ）
A．音调B．音色C．响度D．音量
【答案】B
【详解】每个发声体的音色是不同的，小明能分辨出朋友的声音是根据声音的音色，故B符合题意，ACD不符合题意。
故选B。

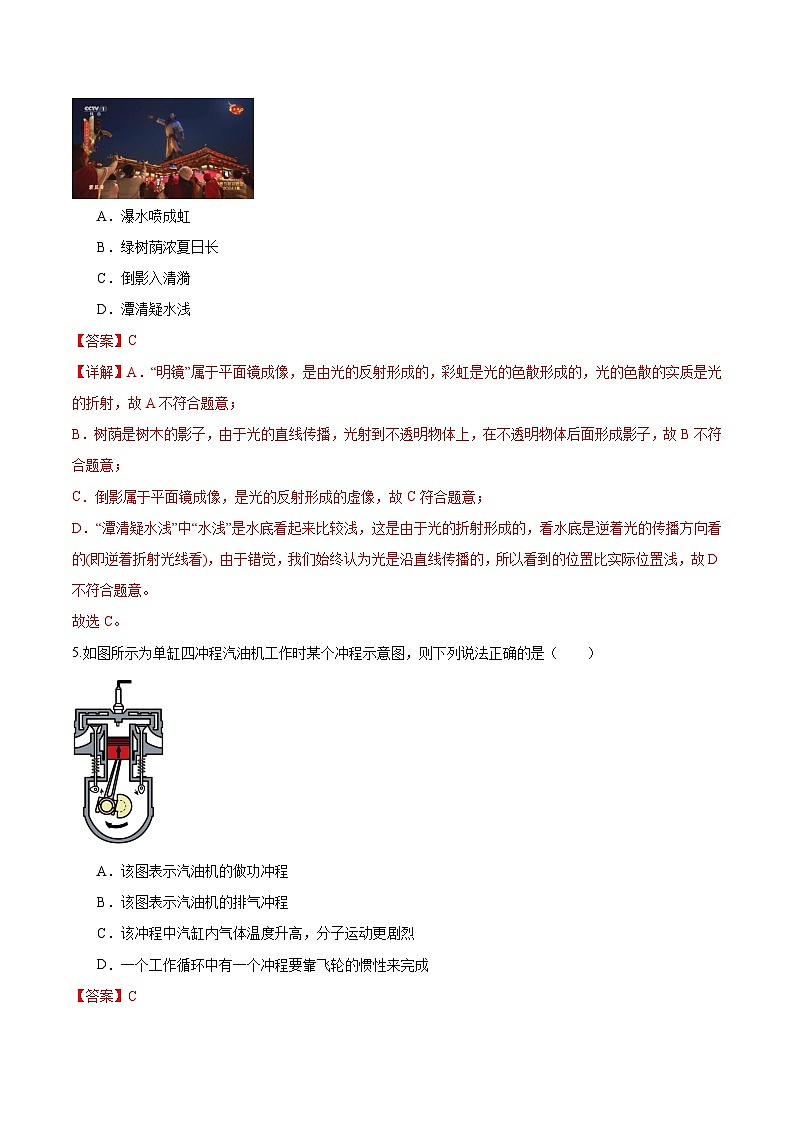

4.2024年春晚西安分会场《山河诗长安》节目震撼上演，如图所示，节目中“李白”的诗句“君不见高堂明镜悲白发，朝如青丝暮成雪”被千人齐诵，下列诗句所蕴含的光现象中与“明镜”的原理相同的是（ ）
A．瀑水喷成虹
B．绿树荫浓夏日长
C．倒影入清漪
D．潭清疑水浅
【答案】C
【详解】A．“明镜”属于平面镜成像，是由光的反射形成的，彩虹是光的色散形成的，光的色散的实质是光的折射，故A不符合题意；
B．树荫是树木的影子，由于光的直线传播，光射到不透明物体上，在不透明物体后面形成影子，故B不符合题意；
C．倒影属于平面镜成像，是光的反射形成的虚像，故C符合题意；
D．“潭清疑水浅”中“水浅”是水底看起来比较浅，这是由于光的折射形成的，看水底是逆着光的传播方向看的(即逆着折射光线看)，由于错觉，我们始终认为光是沿直线传播的，所以看到的位置比实际位置浅，故D不符合题意。
故选C。
5.如图所示为单缸四冲程汽油机工作时某个冲程示意图，则下列说法正确的是（ ）
A．该图表示汽油机的做功冲程
B．该图表示汽油机的排气冲程
C．该冲程中汽缸内气体温度升高，分子运动更剧烈
D．一个工作循环中有一个冲程要靠飞轮的惯性来完成
【答案】C
【详解】AB．如图，两气门关闭，活塞上行，为压缩冲程，故AB错误；
C．如图为压缩冲程，在这个冲程中，活塞压缩缸内气体，对气体做功，使缸内气体的内能增大，温度升高，分子运动更剧烈，故C正确；
D．一个工作循环中，除做功冲程外，其余三个冲程都要靠飞轮的惯性来完成，故D错误。
故选C。

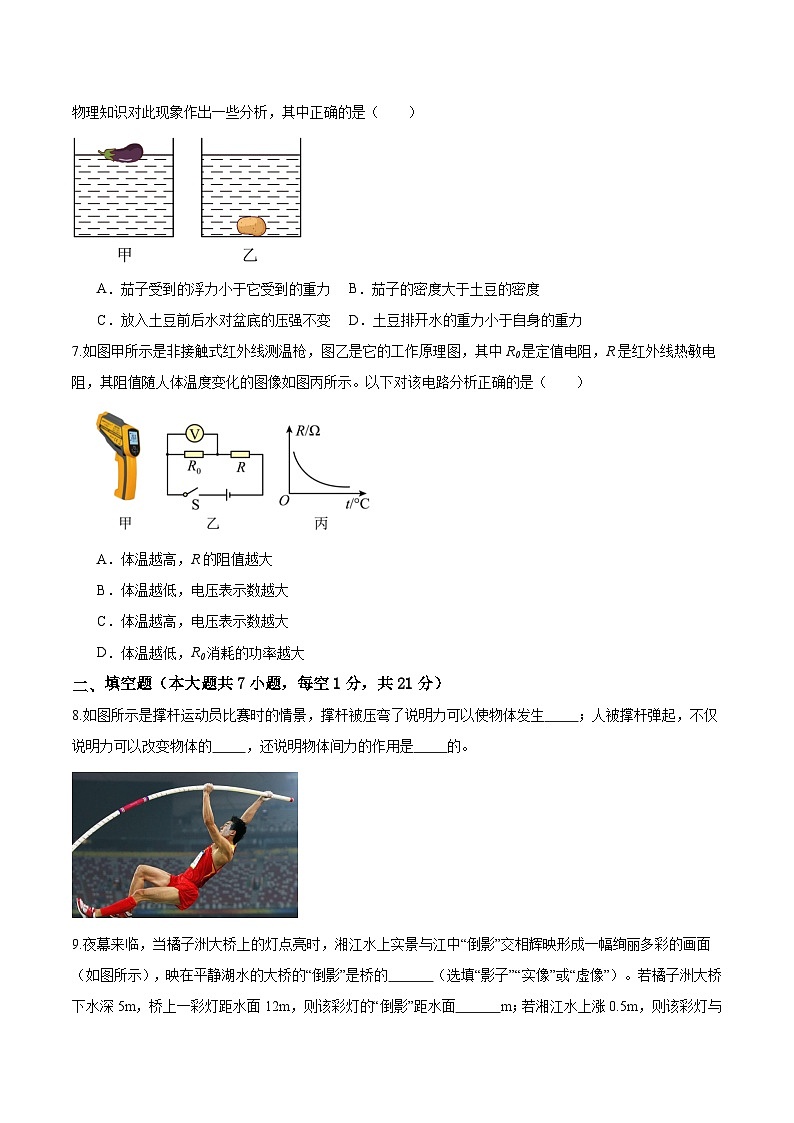

6.小明帮妈妈洗菜时发现，放在盆中的茄子浮在水面如图甲所示，而土豆沉在盆底如图乙所示，他用所学的物理知识对此现象作出一些分析，其中正确的是（ ）
A．茄子受到的浮力小于它受到的重力B．茄子的密度大于土豆的密度
C．放入土豆前后水对盆底的压强不变D．土豆排开水的重力小于自身的重力
【答案】D
【详解】A．茄子处于漂浮状态，茄子受到的浮力等于它受到的重力，故A错误；
B．茄子处于漂浮状态，茄子的密度小于水的密度；土豆处于沉底状态，土豆的密度大于水的密度；所以，茄子的密度小于土豆的密度，故B错误；
C．放入土豆后，水的深度变大，所以，放入土豆后水对盆底的压强变大，故C错误；
D．土豆处于沉底状态，土豆受到的浮力小于自身的重力，土豆受到的浮力等于土豆排开水的重力，所以，土豆排开水的重力小于自身的重力，故D正确。
故选D。
7.如图甲所示是非接触式红外线测温枪，图乙是它的工作原理图，其中R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙所示。以下对该电路分析正确的是（ ）
A．体温越高，R的阻值越大
B．体温越低，电压表示数越大
C．体温越高，电压表示数越大
D．体温越低，R0消耗的功率越大
【答案】C
【详解】由电路图可知，R与R0串联，电压表测R0两端的电压。
ABC．由图丙可知，红外线热敏电阻R的阻值随人体温度升高而减小，由串联分压原理，热敏电阻的电压越小，根据串联电路电压的规律可知，R0两端的电压越大，即电压表示数越大，故C正确，AB错误；
D．当体温越低时，R的阻值越大，电路的总电阻越大，由可知，电路中的电流越小，由P=I2R0可知R0的电功率越小，故D错误。
故选C。
填空题（本大题共7小题，每空1分，共21分）
8.如图所示是撑杆运动员比赛时的情景，撑杆被压弯了说明力可以使物体发生 ；人被撑杆弹起，不仅说明力可以改变物体的 ，还说明物体间力的作用是 的。
【答案】 形变 运动状态 相互
【详解】[1]撑杆受到人对它的力的作用变弯了，说明力可以使物体发生形变。
[2][3]人对撑杆施加压力的同时，撑杆也对人施加一个向上的作用力，使人由静止变为运动被弹起，说明力可以改变物体的运动状态，同时也说明物体间力的作用是相互的。
9.夜幕来临，当橘子洲大桥上的灯点亮时，湘江水上实景与江中“倒影”交相辉映形成一幅绚丽多彩的画面（如图所示），映在平静湖水的大桥的“倒影”是桥的 （选填“影子”“实像”或“虚像”）。若橘子洲大桥下水深5m，桥上一彩灯距水面12m，则该彩灯的“倒影”距水面 m；若湘江水上涨0.5m，则该彩灯与其对应“倒影”相距 m。
【答案】 虚像 12 23
【详解】[1]倒影属平面镜成像现象，其原理是光的反射，根据平面镜成像特点可知所成的像是虚像。
[2][3]因为彩灯距水面12m，由平面镜成像特点可知，则该彩灯的“倒影”距水面也是12m，若江水再上涨0.5m，则彩灯距水面的距离为
12m﹣0.5m=11.5m
那么该彩灯的“倒影”距水面也是11.5m，则该彩灯与其对应“倒影”相距
11.5m+11.5m=23m
10.2023年10月26日11时14分，搭载神舟十七号载人飞船的长征二号F遥十七运载火箭在酒泉卫星发射中心点火发射，发射取得圆满成功，如图所示。火箭中的燃料和氧化剂是液态的，它是通过既 又压缩体积的方式使氧气 （填物态变化名称）成液氧。火箭加速上升过程中，与大气剧烈摩擦可能会导致金属外壳熔化，因此火箭外壳必须采用熔点 （选填“高”或“低”）的金属材料制作。
【答案】 降温 液化 高
【详解】[1][2]使气体液化主要有两种方式，降温和压缩体积。为了减小体积，火箭中的燃料和氧化剂是液态的，它是通过既降温又压缩体积的方式使氧气液化成液氧。
[3]熔点越高，熔化需要的温度越高，为了防止火箭加速上升过程中，与大气剧烈摩擦导致金属外壳熔化，因此火箭外壳必须采用熔点高的金属材料制作。
11.物理知识与日常生活和技术密切相关，图（a）中双肩背包的背带做的较宽，是为了减小 ；（b）中锅炉液位计是利用了 原理；（c）中“ 负压病房”是利用病房内的 低于病房外，避免了医护人员交互感染。（均选填物理概念或装置名称）
【答案】 压强 连通器 气压
【详解】[1]双肩背包的背带做的较宽，通过增大接触面积从而减小压强。
[2]锅炉液位计的组成是两端开口，中间连通，这就是连通器，利用连通器原理，判断水位。
[3]负压病房指的是气压低于病房外的气压，这样外面的新鲜空气就能进入病房内，被污染的空气就不能流出病房外。
12.如图所示，用4N的拉力将重为30N的物体匀速向左动0.2m，此时滑轮组的机械效率为75%，此过程中绳子自由端移动的距离为 m，物体与地面的摩擦力为 N；加速拉动物体，物体所受的摩擦力 （选填“变大”“变小”或“不变”）。
【答案】 0.6m 9N 不变
【详解】[1]如图，有三股绳拉着动滑轮，所以此过程中绳子自由端移动的距离
[2] 此过程中拉力做的功
此过程中的有用功
物体与地面的摩擦力
[3]滑动摩擦力的大小与物体对接触面的压力、接触面的粗糙程度有关，加速拉动物体，两个因素都不发生变化，所以物体所受的摩擦力不变。
13.如题图甲所示的手机的电池容量为57600J，快充时的功率为40W，如果不考虑快充时的电能损耗，把这款手机电池从电量0%充到100%，需要的时间是 s。图乙中电能表示数是 ，若该手机充电全过程电能表表盘转了60转，则消枆了 电能。
【答案】 1440 2020.1 0.05
【详解】[1]不考虑快充时的电能损耗，快充时消耗的电能等于手机电池的容量，则快充时消耗的电能W=57600J，快充功率P=40W，由得可得快充需要的时间
[2]电能表最后一位是小数，由图可知，此时电能表的示数为2020.1kW•h。
[3]1200r/（kW•h）表示，电路中每消耗1kW•h的电能，电能表的转盘转1200转，手机充电全过程电能表表盘转了60转，消耗的电能
14.暴雨后立交桥下积水较深很不安全，物理学习小组为此设计了一个积水自动报警器，其原理图如图所示。图中A、B位置可以安装电铃或灯，要求地面没有积水时，灯亮，地面积水较深时，电铃响，根据设计要求，电铃应该安装在图中的 （填“A”或“B”）位置。积水较深控制电路接通时，电磁铁的上方是它的 （选填“N”或“S”）极。电磁继电器实质是一种 （填“用电器”或“开关”）。

【答案】 B S 开关
【详解】[1][2][3]地面积水是导体，当桥面下的水位升高到一定程度时，接通左边的控制电路，电磁铁有了磁性，吸下衔铁，动触点向下移动，接通电铃电路报警，所以电铃应安装在图中的B位置；电铃工作时，电流从电磁铁的上端流入、下端流出，根据安培定则可知，电磁铁的上端是S极；电磁继电器实质是一种开关，通过控制电路的通断来控制工作电路的工作状态。
三、作图题（大题3小题，共7分）
15.如图所示，将一个塑料小球浸没在水中，由静止释放。请画出小球在上浮过程（露出水面前）的受力示意图。
【答案】
【详解】小球在上浮过程（露出水面前），受到的竖直向上的浮力大于竖直向下的重力，作用点均取小球的重心即可，过小球的重心分别做竖直向上、竖直向下的带箭头的线段，分别表示浮力、重力，如图所示：
16.如图所示，根据凸透镜成像规律，请画出烛焰S点发出的与主光轴平行的光线经过凸透镜折射后的光线，借助辅助线或光路，确定发光点S的像点S'位置。（保留作图痕迹）
【答案】
【详解】图示中，S点在一倍焦距内，蜡烛通过凸透镜所成的是虚像，是折射光线的反向延长线会聚而成的，所以将过光心及过焦点的折射光线分别反向延长，延长线会聚的点即为像点S'，作图如下：
17.如图甲为某品牌带指示灯插座，使用中发现：开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，指示灯发光，插座提供电压；如果指示灯损坏，开关闭合时，插座也能提供电压。请根据要求和安全用电原则在图乙中完成电路连接。
( )
【答案】
【详解】指示灯损坏，开关闭合时，插座也能提供电压，说明指示灯与插座互不影响是并联的；开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，指示灯发光，插座提供电压，说明开关在干路上控制插座和指示灯，且开关应先接在火线上；三孔插座的连接方法：上孔接地线，左孔接零线，右孔接火线；由此连接电路如图所示
四．实验题（本大题3小题，每空1分，共19分）
18.小滨同学“探究凸透镜成像的规律”。

（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，则该凸透镜的焦距 ；
（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在 ；
（3）如图乙所示，小滨将凸透镜固定在刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、 （选填“缩小”、“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是 （选填“照相机”、“投影仪”或“放大镜”）。
（4）如图乙所示，此时成清晰的像，若蜡烛向左移一段距离后，为仍能成清晰的像，光屏应向 （选”左”、“右”）移动；若在凸透镜与光屏之间放置一远视镜片，要在光屏上成清晰的像，光屏应向 （选“左”、“右”）移动。
（5）小滨在实验进程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面上，则光屏上出现 。
A．飞虫的像
B．飞虫的影子
C．仍是烛焰的像
【答案】 10.0 光屏的中央 放大 投影仪 左 左 C
【详解】（1）[1]如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，此光斑位置即为凸透镜的焦点位置，则该凸透镜的焦距
（2）[2]小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在光屏的中央。
（3）[3][4]如图乙所示，小滨将凸透镜固定在刻度线处，当蜡烛距凸透镜时，，移动光屏，可在光屏上得到一个倒立、放大的实像，利用该成像规律制成的光学仪器是投影仪。
（4）[5][6]如图乙所示，此时成清晰的像，若蜡烛向左移一段距离后，物距增大，像距减小，为仍能成清晰的像，光屏应向左移动；若在凸透镜与光屏之间放置一远视镜片，远视镜片为凸透镜，对光线有会聚作用，要在光屏上成清晰的像，光屏应向左移动。
（5）[7]凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，飞虫落在透镜上后，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，大小不变；由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，故亮度会变暗。
故选C。
19.在“探究液体压强与哪些因素有关”实验中：
（1）图甲是U形管压强计，探头上的橡皮膜应 （选填“薄”或“厚”）一些较好；从结构来看，压强计上的U形管 （选填“属于”或“不属于”）连通器；
（2）在图乙实验中，用 （选填“h1”“h2”或“h3”）的大小来判断探头处所受液体压强的大小；
（3）对比乙、丙两实验可得： ；
（4）对比丙、丁两实验，不能得出液体内部的压强与液体的密度有关的结论，因为 ；
（5）以下实验应用的方法与（2）中实验方法相同的是 （选填选项的序号）。
A．“探究同一直线上二力的合成”实验：如图戊，橡皮筋伸长到相同位置
B．“探究压力的作用效果与哪些因素有关”实验：如图己，观察海绵的凹陷程度
C．“探究液体的浮力”实验：如图庚，手托石块，使弹簧测力计示数变小
【答案】 薄 不属于 同种液体，深度越深压强越大 没有控制深度相同 B
【详解】（1）[1][2]金属盒上的橡皮膜应较易发生形变，所以选择薄的一些的较好；上端开口下端连通为连通器，而压强计一侧开口，另一侧密闭，故不是连通器。
（2）[3]根据转换法，压强计是通过观察U形管两端液面的高度差来显示橡皮膜所受压强的大小。
（3）[4]分析乙、丙，可知液体的密度相同，深度不同，深度越深，U形管液面的高度差越大，液体内部压强越大，得出结论：同种液体，深度越深压强越大。
（4）[5]分析丙、丁，可知液体的密度不同，液体的深度也不同，不能探究液体内部的压强与液体的密度的关系，因为没有控制液体深度相同。
（5）[6]压强计是通过观察U形管两端液面的高度差来反映压强大小的，运用了转换法。
A．“探究同一直线上二力的合成”实验：如图戊，橡皮筋伸长到相同位置，运用了等效替代法，故A不符合题意；
B．压力的作用效果转换为观察海绵的凹陷程度，运用了转换法，故B符合题意；
C．石块在水中受到的浮力等效于手向上托石块，使弹簧测力计示数变小，运用了等效替代法，故C不符合题意。
故选B。
20.用如图甲所示的电路探究“电流与电阻的关系”，电源电压为保持不变，滑动变阻器的规格是“”，阻值为的电阻各一个，满足测量需求的电流表、电压表各一个。
（1）按图甲所示的电路图，正确连接图乙的实物电路，闭合开关S前，滑动变阻器的滑片P应移到 点（选填“A”或B”），闭合开关后发现电流表无示数，电压表示数约为，故障原因可能是 ；
（2）探究“电流与电阻的关系”其实验步骤如下：
①在电路中接入阻值为的定值电阻，移动滑动变阻器的滑片，使得电压表示数如图丙所示，为 V，记录电流表示数；
②用的定值电阻替换的定值电阻再闭合开关，他应该将滑动变阻器的阻值 （选填“调大”或“调小”），这样操作的目的是 ，再记录电流表示数；
③用的定值电阻替换的定值电阻再闭合开关，他调节滑动变阻器的阻值，发现电压表示数始终不能调为为完成四次探究，实验中需要滑动变阻器的最大阻值至少为 。
【答案】 B 定值电阻开路 1 调大 控制定值电阻两端电压不变 40
【详解】（1）[1]为了保护电路，闭合开关S前，滑动变阻器的滑片P应移到阻值最大处，即B端。
[2]闭合开关S，发现电流表无示数，说明电路可能断路，电压表示数约为3V，电压表与电源连通，则故障原因可能是与电压表并联的定值电阻断路了。
（2）[3]由图丙知，电压表选用小量程，分度值为0.1V，定值电阻两端的电压U0=1V。
[4][5]探究电流与电阻的实验中，要保持定值电阻两端电压一定（或保持电压表示数不变），当用10Ω的电阻替换5Ω的电阻后，根据分压原理，定值电阻两端的电压变大，为保持电压表示数不变，应增大滑动变阻器两端的电压，由分压原理，可知他应该将滑动变阻器的阻值调大。
[6]根据串联电路电压的规律，滑动变阻器分得的电压
U滑1=U﹣U0=3V﹣1V=2V
滑动变阻器分得的电压为电压表示数的2倍，根据分压原理，当接入20Ω电阻时，滑动变阻器连入电路中的电阻为
R滑=2×20Ω=40Ω
五、计算题（本大题2小题，共13分）
21.XCA4000是我国自主研制的全球首款11桥轮式起重机，于2024年3月22日在河北 衡水完成首吊.假设该起重机在某次作业过程中，将重120吨的风电机组机舱吊至160m，用时20min，求在该过程中：（g取10N/kg）
（1）起重机将风电机组机舱吊至160m的平均速度（结果保留两位小数）；
（2）风电机组机舱受到的重力；
（3）起重机对风电机组机舱做的有用功。
【答案】（1）0.13m/s；（2）；（3）
【详解】解：（1）根据题意可知，起重机将风电机组机舱吊至160m的平均速度为
（2）根据可得，风电机组机舱受到的重力为
（3）根据题意可知，起重机对风电机组机舱做的有用功为
答：（1）起重机将风电机组机舱吊至160m的平均速度为0.13m/s；
（2）风电机组机舱受到的重力为；
（3）起重机对风电机组机舱做的有用功为。
22.每天一杯热牛奶有益身体健康；但加热牛奶时，温度不能太高，否则会破坏营养物质；小明妈妈为奶奶买了一款牛奶锅如图甲，其内部简化电路如图乙，部分技术参数如表；求：
（1）这款牛奶锅保温时，电路中的电流大小；
（2）电阻R2的阻值大小；
（3）在额定电压下，用该牛奶锅把初温为20℃、质量为0.4kg的纯牛奶，加热到60℃所需要的时间；[牛奶的比热容为c＝2.5×103J/（kg·℃），不计热量损失]
【答案】（1）0.1A；（2）484Ω；（3）400s
【详解】解：（1）根据P＝UI知牛奶锅保温时电路中的电流大小为
I＝＝0.1A
（2）由电路图可知，开关S2断开时两电阻串联，电路电阻较大，开关S2闭合时，只有电阻R2接入电路，电阻R1被短路，此时电路电阻较小，电源电压U一定，由P＝可知，电阻越大，电路功率越小；电阻越小，牛奶锅功率越大；因此当开关S2断开时，电路阻值较大，电功率较小，牛奶锅处于保温状态；因此当开关S2闭合时，电路阻值较小，电功率较大，牛奶锅处于加热状态；R2的电阻为
R2＝＝484Ω
（3）牛奶吸收的热量为
Q吸＝c牛奶m牛奶(t﹣t0)＝2.5×103J/(kg·℃）×0.4kg×(60℃﹣20℃)＝4×104J
由于不计热量损失，所以
W＝Q吸＝4×104J
加热时间为
t＝＝400s
答：（1）这款牛奶锅保温时，电路中的电流大小为0.1A；
（2）电阻R2的阻值大小为484Ω；
（3）在额定电压下，用该牛奶锅把初温为20℃、质量为0.4kg的纯牛奶，加热到60℃需要400s。
综合能力题（本大题3小题，每空1分，共19分）
23.阅读材料，回答问题。
摆式仪
汽车刹车后，由于惯性还要继续行驶一段距离，这段距离称为刹车距离。路面的粗糙程度会影响刹车距离的长短，影响行车安全，需要定期检测是否达标。如题图是公路局常用的测路面粗糙程度的仪器——摆式仪。它的测量原理：与摆连接的滑溜块和指针一起由右侧开关释放，一起向左摆动。滑溜块摆下时，在一定区域内与路面摩擦，然后继续往左摆动。当达到最大高度时，指针停留不随摆回落，指针所指刻度就是路面粗糙程度的数据。测量前要对摆式仪进行调零，零刻度是滑溜块不受摩擦力时指针所指的刻度。

（1）其他条件相同情况下，路面越 （选填“粗糙”或“光滑”），汽车刹车时受到的摩擦力越大，刹车距离越 ；
（2）用摆式仪进行测量，当滑溜块向左滑过粗糙路面时，受到的摩擦力的方向向 ，这个过程中滑溜块的机械能 （选填“增大”、“减小”或“不变”）；
（3）摆式仪的零刻度线在刻度盘的最 （选填“上”或“下”）端，测量时指针所指的位置越 （选填“高”或“低”），路面越粗糙。
【答案】 粗糙 短 右 减小 上 低
【详解】（1）[1]由于摩擦力大小与接触面的粗糙程度有关，所以路面越粗糙，汽车刹车时受到的摩擦力越大。
[2]由于力能改变物体的运动状态，所以汽车刹车时受到的摩擦力越大，汽车的速度减小的越快，汽车刹车距离越短。
（2）[3]由于物体受到的摩擦力方向与物体相对运动方向相反，所以当滑溜块向左滑过粗糙路面时，受到的摩擦力的方向向右。
[4]由于滑溜块运动过程中，要克服摩擦力做功，所以滑溜块的机械能减小。
（3）[5]当滑溜块不受摩擦力时，滑溜块将处于将达到最大高度，则指针将摆动到最上端，所以摆式仪的零刻度线在刻度盘的最上端。
[6]测量时，滑溜块受到的摩擦力越大，指针摆动到的位置越低，所以测量时，指针所指的位置越低，路面越粗糙。
24.阅读短文，回答问题。
2022年6月17日上午，我国第三艘航空母舰下水命名仪式在中国船舶集团有限公司江南造船厂行。经中央军委批准，我国第三艘航空母舰命名为“中国人民解放军海军福建舰”，舷号为“18”。福建舰是我国完全自主设计建造的首艘弹射型航空母舰，采用平直通长飞行甲板，配置电磁弹射和阻拦放置，满载排水量8万余吨。该舰下水后，将按计划开展停泊试验和航行试验。
（1）舰载机喷出高温高压气体，同时气体也对飞机施加了推力，这说明了 ，一架舰载机起飞离开甲板后，航母受到的浮力 （选填“变大”、“不变”或“变小”），舰载机能够升空是因为它在甲板上运动时，机翼下表面比上表面的空气流速 ，从而产生向上的升力；
（2）下列说法错误的是 ；
A．舰载机在航母上着落时，舰钩对拦阻索的拉力大于拦阻索对舰钩的拉力
B．舰载机在航母上着落时，虽然速度逐渐减小，但舰载机的惯性不变
C．舰载机受到支持力是因为航母甲板发生形变而产生的
D．航母沿直线匀速航行，停在水平甲板上的舰载机运动状态没有发生改变
（3）航母在建造时采用了复合材料，其中一个零件原来采用密度较大的钛合金制造，质量为1080kg，密度为，后采用同样尺寸的复合材料制成的零件替代原零件后，质量减小了720kg，则该零件的体积是 ，这种复合材料的密度是 。
【答案】 力的作用是相互的 变小 小 A 0.225
【详解】（1）[1]飞行时对喷出的气体有向下的力，同时气体对飞机产生了向上巨大的推力，这说明物体间力的作用是相互的。
[2]舰载机飞离后，航母仍漂浮，则，由于航母的总重力G变小，所以航母所受浮力变小。
[3]机翼上凸下平，飞机在飞行时，机翼下表面比上表面的空气流速小，则下方空气的压强大于上方空气的压强，从而产生向上的压力差，形成向上的升力。
（2）[4]A．舰载机在航母上着落时，舰钩对拦阻索的拉力和拦阻索对舰钩的拉力是一对相互作用力，大小相等，故A错误，
B．舰载机的质量不变，惯性不变，故B正确，
C．舰载机着落在航母甲板上，舰载机对甲板产生了压力，航母甲板会发生形变，对舰载机产生支持力，故C正确；
D．航母沿直线匀速航行，停在水平甲板上的舰载机也匀速直线航行，舰载机的运动状态没有发生改变，故D正确，
故选A；
（3）[5]由可知，该零件的体积为
[6]所用的复合材料的质量为
则这种复合材料的密度为
25.某安全设备厂研发了一种新型抗压材料，要求对该材料能承受的撞击力进行测试。如图甲所示，材料样品（不计质量）平放在压力传感器上，闭合开关S，将重物从样品正上方h=5m处静止释放，撞击后重物和样品材料仍完好无损。从重物开始下落到撞击样品，并最终静止在样品上的过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示。已知电源电压U=12V，定值电阻R0=10Ω，重物下落时空气阻力忽略不计。求：
（1）重物下落时，重物做 速直线运动，其重力势能转化为 能。
（2）0~t1时间内，重物在空中下落，电流表示数是 A，压力传感器的电阻是 Ω。
（3）t1~t3时间内，重物与样品撞击，通过电流表的最大电流是 A，样品受到的最大撞击力是 N；撞击后重物静止在样品上，定值电阻R0的功率是 W。
【答案】 变（加） 动 0.1 110 0.8 400 0.4
【详解】（1）[1][2]重物下落时，受到竖直向下重力的作用，所以重物作变（加）速直线运动。此时重力的重力势能减小，动能增大，所以是重力势能转化为动能。
（2）[3]0~t1时间内，重物在空中下落，由图乙可知，此时电流大小为0.1A。
[4]根据欧姆定律可知，电路中的总电阻为
则压力传感器的电阻是
（3）[5]由乙图可知，t1~t3时间内，重物与样品撞击，最大电流为0.8A。
[6]则此时电路中的总电阻为
压力传感器的电阻为
由图丙可知，当压力传感器电阻为5Ω时，压力为400N。
[7]撞击后重物静止在样品上，由图乙可知，此时电路中的电流为0.2A，根据P=I2R可知，定值电阻R0的功率是
额定电压
220V
加热功率
100W
保温功率
22W
容积
800mL
