沪粤版九年级物理上册第十四章探究欧姆定律单元测评试卷（含答案详解）
展开
这是一份沪粤版九年级物理上册第十四章探究欧姆定律单元测评试卷（含答案详解），共22页。

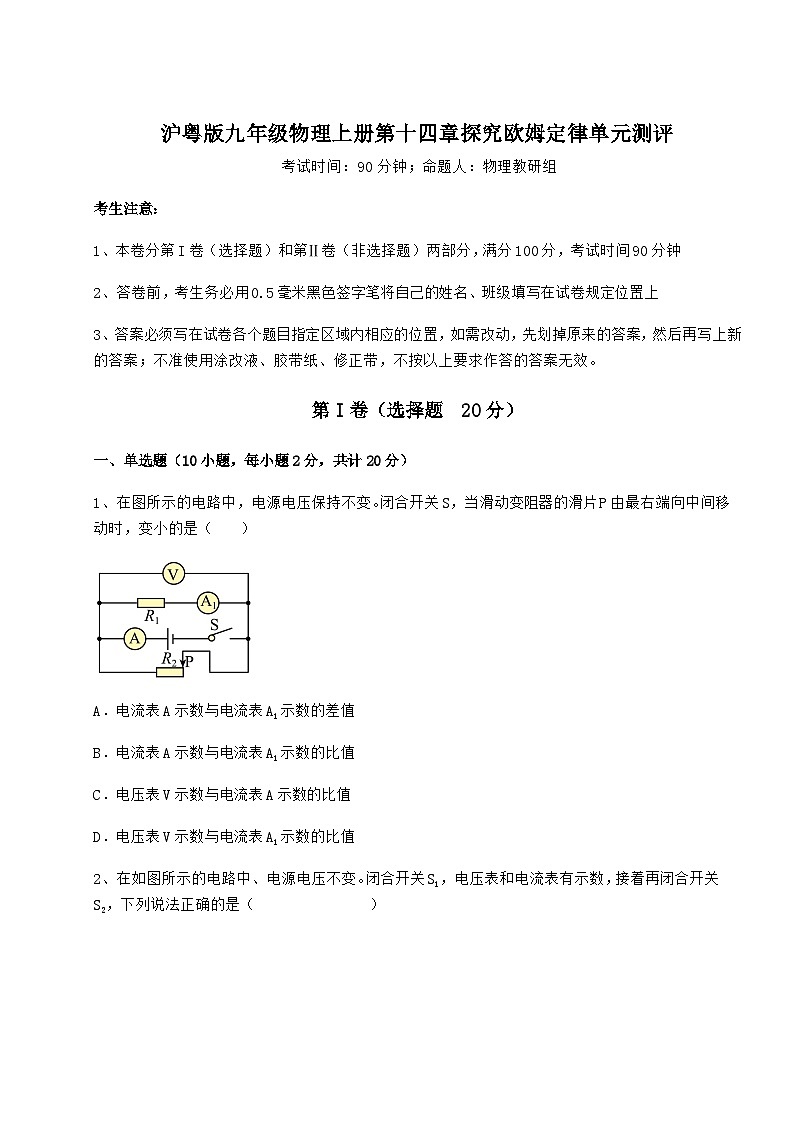

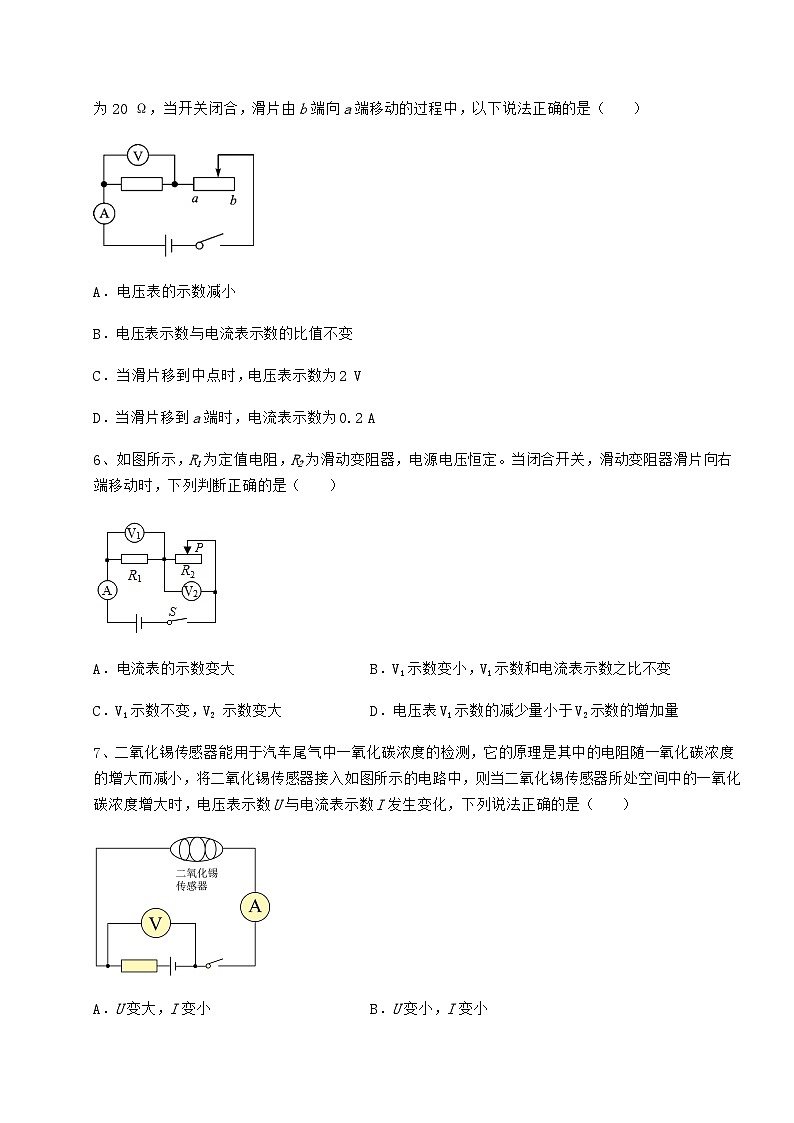

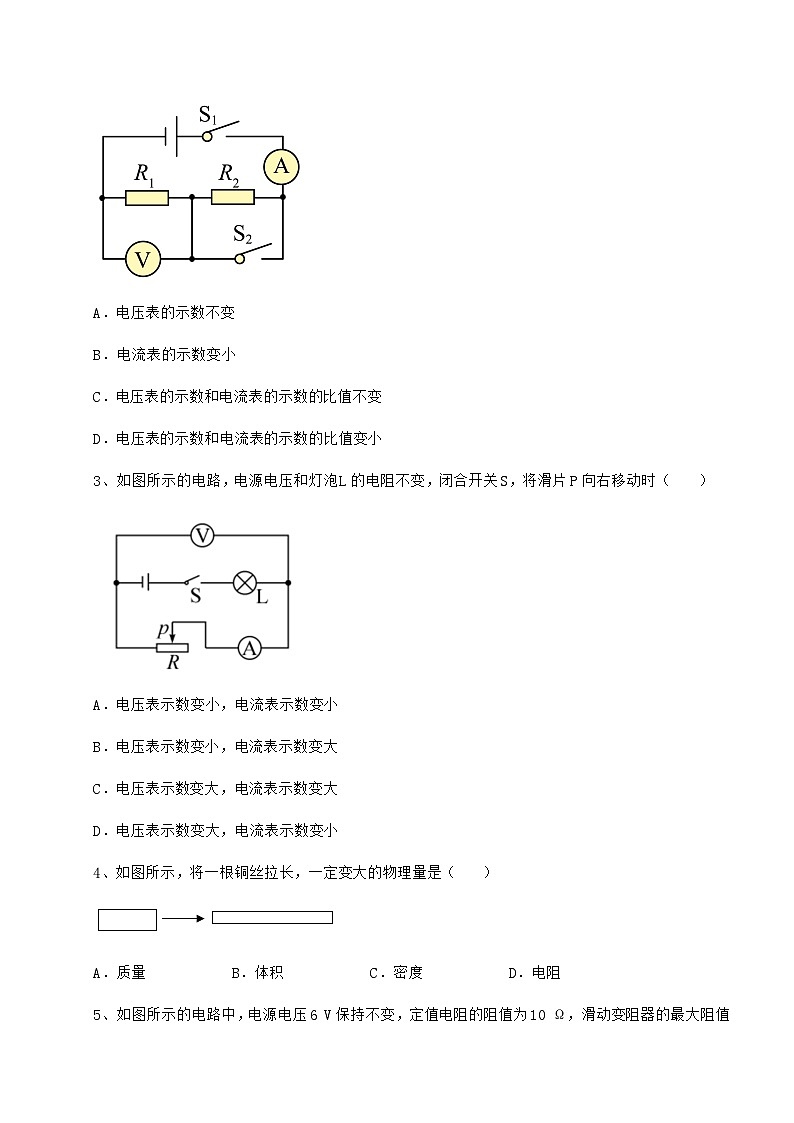

沪粤版九年级物理上册第十四章探究欧姆定律单元测评 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（ ）A．电流表A示数与电流表A1示数的差值B．电流表A示数与电流表A1示数的比值C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值2、在如图所示的电路中、电源电压不变。闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是（ ）A．电压表的示数不变B．电流表的示数变小C．电压表的示数和电流表的示数的比值不变D．电压表的示数和电流表的示数的比值变小3、如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（ ）A．电压表示数变小，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数变小4、如图所示，将一根铜丝拉长，一定变大的物理量是（ ）A．质量 B．体积 C．密度 D．电阻5、如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（ ）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2 VD．当滑片移到a端时，电流表示数为0.2 A6、如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。当闭合开关，滑动变阻器滑片向右端移动时，下列判断正确的是（ ）A．电流表的示数变大 B．V1示数变小，V1示数和电流表示数之比不变C．V1示数不变，V2 示数变大 D．电压表V1示数的减少量小于V2示数的增加量7、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（ ）A．U变大，I变小 B．U变小，I变小C．U变小，I变大 D．U变大，I变大8、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（ ）A．体温越高，R的阻值越大 B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小 D．体温越低，通过的电流越大9、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）A． B．C． D．10、关于图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（ ）A．通过L1与L2的电流一定相等B．通过L1与L2的电流一定不相等C．L1与L2两端的电压一定相等D．L1与L2两端的电压之和等于电源电压第Ⅱ卷（非选择题 80分）二、填空题（5小题，每小题4分，共计20分）1、如图中，电阻箱的示数为_______Ω。2、如图所示是某同学设计的压力计电路原理图，当闭合开关S，A板受到向下的压力增大时，R2接入电路的阻值______（填“增大”或“减小”），滑动变阻器中电流______（填“增大”或“减小”）。为实现压力增大，电表示数增大，应把______表改装为压力计。3、图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变______。若握力F增大时，要求仪表的示数也增大，则接线柱a、b之间应接入______，接线柱c、d之间应接入______（后两空选填“定值电阻”、“电流表”或“电压表”）4、如图所示，电源电压恒定，R1的阻值为20Ω，R2的阻值为10Ω。当S闭合，S1、S2断开时，电流表的示数为0.5A，电源电压是______；当S、S1、S2都闭合时，电流表的示数变化了0.4A，则R3的阻值是______。5、如图所示，已知R1:R2=3:1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲:U乙=_________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲:I乙=_________。三、计算题（5小题，每小题8分，共计40分）1、图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示，它是通过电热丝R1来加热空气，从而加热食物，达到设定加热温度后，断开开关。求：（1）将5×10-3kg的空气从20℃加热到200℃需要吸收的热量。c空气取1.0×103J/（kg·℃）；（2）工作电路中电热丝Rt与指示灯支路并联。已知R1的额定电压为220V，额定功率为1210W。正常工作时，工作电路的总电流为5.55A，此时指示灯支路消耗的功率；（3）控制电路电源电压恒定，通过调节变阻器R3接入电路的阻值来设置加热温度，电阻R2置于温度监测区域，它的阻值随温度变化的关系如图丙所示。当加热温度设定为150℃，即R3的阻值调为100Ω时，闭合开关S，电磁继电器（不计线圈的电阻）的衔铁被吸下，工作电路接通，开始加热；直到温度达到150℃时，衔铁向上弹起，停止加热。则当R3的阻值调为80Ω时，对应的加热温度设定为多少？2、在探究电流跟电阻的关系的实验中，小明同学连接了如图所示的电路，已知电源电压为4.5V恒定不变，闭合开关，移动滑动变阻器的滑片至某一位置，观察电压表的示数为3V，电流表的示数为0.2A。求：（1）R1的电阻；（2）滑动变阻器R2两端的电压；（3）滑动变阻器连入电路的电阻。3、如图所示的电路中，滑动变阻器R1和定值电阻R2=10Ω串联；当滑动变阻器的滑片在a端时，电流表的示数为1.2A；当滑动变阻器的滑片在ab中点时，电流表示数为0.4A。求：（1）电源电压是多大？（2）当滑片在ab中点时，把电流表换成电压表，电压表的示数是多少？（3）在（2）小问中，电路正常工作100s时，R2消耗了多少电能？4、如图所示，当开关S闭合时，电压表示数是3V，电流表示数是0.6A，R1=10Ω。求：求：（1）滑动变阻器接入电路中的阻值； （2）电源电压。5、如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小； （2）电阻R2的阻值大小；四、实验探究（2小题，每小题10分，共计20分）1、小明用如图甲所示电路探究电流与电阻的关系，电源电压3V，电阻R有4个阻值（5Ω、10Ω、15Ω、25Ω）供选用，滑动变阻器RP规格为“10Ω 2A”。（1）请你用笔画线代替导线，在答题卡上把图甲中的器材连接成完整的实验电路（要求：变阻器滑片向右移动时，电流表示数变大）( )；（2）闭合开关后，发现电流表示数为0，电压表示数接近3V，则电路发生的故障可能是______。排除故障并将问题元件进行同规格更换，此时R的阻值为5Ω，闭合开关，调节滑片P，使电压表示数到达某一数值，此时电流表示数如图乙所示，该示数为______A；接着将R阻值换成10Ω，向______（选填“左”或“右”）端移动滑动变阻器滑片，以保持电压表的示数不变；（3）将R阻值换成15Ω重复上述操作。三组数据如表所示，由此推测：电压一定时，电流与电阻成______。为提高结论的可靠性，换用阻值为25Ω的电阻继续上述实验，是否可行？______（选填“可行”或“不可行”）；（4）图丙所示图像中，能大致反映本实验中各物理量之间关系的是______。2、在“用电流表和电压表测电阻”的实验中，电路如图甲所示。(1)开关闭合前，滑动变阻器的滑片P要移动到______（选填“a”或“b”）端；(2)闭合开关，发现电流表示数为零，但电压表指针发生明显偏转，则电路发生的故障可能是以下四种中的______；A．Rx发生断路 B．滑动变阻器断路C．Rx发生短路 D．电流表处断路(3)排除故障后，闭合开关，调整滑片P到某一位置后，若两表的示数分别如图乙、丙所示，其中电流表的示数为______A，此次测得的结果为Rx=______Ω。-参考答案-一、单选题1、C【详解】A．由图可知，电阻R1和变阻器R2并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电压表测量电源电压。当滑动变阻器的滑片P由最右端向中间移动时，电压表V的示数不变，变阻器R2接入电路中的电阻变小，由可知通过R2的电流变大，由并联电路电流的规律可知电流表A示数与电流表A1示数的差值等于通过R2的电流，所以电流表A示数与电流表A1示数的差值变大，故A不符合题意；B．因并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电流不变，即电流表A1的示数不变，通过R2的电流变大，由并联电路的电流特点可知，干路电流变大，即电流表A的示数变大，电流表A示数与电流表A1示数的比值变大，故B不符合题意；C．电压表V的示数不变，电流表A的示数变大，所以电压表V示数与电流表A示数的比值变小，故C符合题意；D．电压表V的示数不变，电流表A1的示数不变，所以，电压表V示数与电流表A1示数的比值不变，故D不符合题意。故选C。2、C【详解】由图得，闭合开关S1，电阻R1与电阻R2串联，电压表测量电阻R1的电压，电流表测量电路的电流；再闭合开关S2，电路变为电阻R1的简单电路，电压表测量电阻R1的电压，电流表测量电路电流。A．由串联电路分压特点得，电阻R1与电阻R2串联时，电阻R1的电压小于电阻R1单独工作的电压，因此电压表的示数会变小，故A错误；B．电阻R1单独工作时的电阻小于电阻R1与电阻R2串联时的总电阻，由得，电阻R1单独工作时电路的电流大于电阻R1与电阻R2串联时电路的电流，因此电流表的示数变大，故B错误；CD．电压表的示数和电流表的示数的比值为电阻R1的阻值，因此电压表的示数和电流表的示数的比值不变，故C正确，D错误。故选C。3、D【详解】灯泡和变阻器串联，电流表测电流，电压表测变阻器电压，将滑片P向右移动时，变阻器阻值增大，根据串联分压规律可知，变阻器分压变大，电压表示数变大，根据，灯泡电阻不变，总电阻变大，电流减小，故电流表示数变小，故ABC不符合题意，D符合题意。故选D。4、D【详解】质量是物体体所具有的一种物理属性，是物质的量的量度。密度是物质的属性之一。将一根铜丝拉长，铜丝的质量和密度都没有发生改变，所以铜丝的体积也没有发生改变。而电阻大小与导体的横截面积与长度有关，将铜丝拉长，铜丝的长度变长、横截面积小，所以铜丝的电阻变大。故选D。5、B【详解】A．当开关闭合，滑片由b端向a端移动的过程中，滑动变阻器接入电路的电阻变小、电路中的总电阻变小，根据欧姆定律可知电路中的电流变大、定值电阻两端的电压变大，即电压表的示数变大，故A错误；B．因电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，由于定值电阻的阻值不变，所以根据欧姆定律可知，电压表示数与电流表示数的比值不变，故B正确；C．当滑片移到中点时，变阻器接入电路的电阻为最大阻值的一半，因串联电路中总电阻等于各分电阻之和，则电路中的电流I′== =0.3A电压表的示数U=I′R=0.3A×10Ω=3V故C错误；D．当滑片移到a端时，滑动变阻器接入电路中的阻值为零，此时电流表示数I==＝0.6A故D错误。故选B。6、B【详解】由图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流；A．电源电压恒定，当闭合开关，滑动变阻器滑片向右端移动时，R2变大，根据电阻的串联特点，总电阻变大，由欧姆定律可知，电路中电流变小，即电流表示数变小，故A错误；BC．滑动变阻器滑片向右端移动时，电路中电流变小，由U1=IR1可知，R1两端的电压减小，即V1示数变小；根据串联电路的电压规律可知，V2示数变大，根据可知，V1示数和电流表示数之比为R1的阻值，保持不变，故B正确；C错误；D．由于电源电压不变，电压表V1示数与V2示数之和为电源电压，故电压表V1示数的减少量等于V2示数的增加量，故D错误。故选B。7、C【详解】二氧化碳传感器的电阻随一氧化碳浓度的增大而减小，当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电阻变小，电源电压不变，根据得，电流表的示数I变大，定值电阻的电压变大，二氧化碳传感器的电压变小，即电压表的示数U变小，故C正确，ABD错误。故选C。8、B【详解】A．体温越高，R的阻值越小，故A错误；B．体温越高，R的阻值越小，根据串联分压，电阻阻值变小，电阻R的电压变小，而电压表测量的是定值电阻的电压故电压表的示数越大，故B正确；C．体温越低，R的阻值越大，根据串联分压，电阻阻值变大，R两端的电压越大，故C错误；D．体温越低，R的阻值越大，总电阻变大，电流变小，通过的电流越小，故D错误。故选B。9、A【详解】A．接一上一下时，滑片P向左滑动，连入的电阻变小，故A符合题意；B．同时接上面的两个接线柱时，无论怎么移动滑片，连入电路中的电阻大小不变，故B不符合题意；C．同时接下面的两个接线柱时，无论怎么移动滑片，连入电路中的电阻大小不变，故C不符合题意；D．接一上一下时，滑片P向左滑动，连入的电阻变大，故D不符合题意。故选A。10、C【详解】AB．如图可知，在S1、S2都闭合后，两灯泡并联，故有U=U1=U2各支路电流，因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故AB错误；CD．因为在S1、S2都闭合后，两灯泡并联，所以有U=U1=U2故C正确，D错误。故选C。二、填空题1、2819【详解】如图所示，是电阻箱，在千位数上读2，在百位上的数是8，在十位上的数是1，在个数上的数是9，故读数为2819Ω。2、 增大 减小 电压【详解】[1][2][3]由电路图可知，定值电阻与滑动变阻器串联接入电路，电压表测R2两端的电压，电流表测电路电流，当A板上压力增大时，滑动变阻器滑片向下移动，滑动变阻器接入电路的阻值增大，滑动变阻器分压变大，电压表示数变大，电路总电阻变大，由欧姆定律可知，电路中的电流变小，电流表示数变小，即滑动变阻器中的电流减小；因此为使压力增大时，压力计的示数增大，应把电压表改装为压力计。3、 小 电压表 定值电阻【详解】[1]如图所示，当金属片P向左移动时，滑动变阻器接入电路中电阻的长度减小，R接入电路的阻值变小。[2][3]当没有外力作用于握力计时，滑片P应位于滑动变阻器的左端，此时若c、d间接入电流表，会导致电源短路，这是不允许的。c、d间更不能接入电压表，这样电压表就串联在电路中了，相当于断路。所以c、d间只能接入定值电阻，当滑片P滑到左端时，定值电阻对电路起保护作用。a、b间不能接入电流表，否则滑动变阻器会发生短路现象，则a、b间只能接入电压表。当握力增大时，滑片P右移，滑动变阻器连入电路的电阻变大，电路的总电阻变大，根据欧姆定律可知电路的总电流变小，由U=IR可知，定值电阻两端的电压减小，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压增大，即电压表的示数增大，符合题意。4、 15V 100Ω【详解】[1]当S闭合，S1、S2断开时，电阻R1和R2串联在电路中，电流表测电路中电流，所以电源电压为[2]当S、S1、S2都闭合时，电阻R1和R3并联在电路中，R2被短路，电路中的总电阻变小，所以电流变大，电流表的示数变化了0.4A，所以此时电流表的示数为0.9A，通过电阻R1的电流为通过电阻R3的电流为R3的阻值5、 4：1 3：4【详解】[1]当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测电源电压，乙测R2电压，电压比为[2]当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测R2电流，乙测干路电流，电流比为三、计算题1、（1） 900J ；（2）11W；（3）200℃【详解】解：（1）需要吸收的热量（2）工作电路中电热丝R1与指示灯支路并联，R1的电流为指示灯支路电流为指示灯支路消耗的功率（3）如图乙所示，R2、R3串联在电路中，当温度达到150℃时，如图丙，R2阻值为30Ω，此时总电阻为此时电流为I′，衔铁向上弹起，当R3调为80Ω时，要使衔铁向上弹起，则电流为I′，则总电阻为130ΩR2阻值为查图丙可得，加热温度设定为200℃。答：（1）需要吸收的热量为900J；（2）指示灯支路消耗的功率为11W；（3）加热温度设定为200℃。2、（1）15Ω；（2）1.5V；（3）7.5Ω【详解】解：（1）由题意可知，定值电阻R1两端的电压U1=3V，电流I=0.2A，则R1的电阻为（2）根据串联电路中电压的规律可知，滑动变阻器R2两端的电压U2=U-U1=4.5V-3V=1.5V（3）滑动变阻器中通过的电流I=0.2A，则滑动变阻器接入电路的电阻为答：（1）R1的电阻为15Ω；（2）滑动变阻器R2两端的电压1.5V；（3）滑动变阻器连入电路的电阻为7.5Ω。3、（1）12V；（2）4V；（3）160J【详解】解：（1）滑片在a端时电路为R2的简单电路，电源的电压为（2）当滑片在ab中点时，把电流表换成电压表，滑动变阻器的最大阻值和电阻R2串联接入电路，电压表测滑动变阻器右端的电压，此时电路的总电阻为串联电路总电阻等于各分电阻之和，所以滑动变阻器的最大阻值为电压表的示数是（3）电路正常工作100s时，R2消耗的电能为答：（1）电源电压为12V；（2）电压表的示数为4V；（3）电路正常工作100s时，R2消耗的电能为160J。4、（1）；（1）【详解】解：（1）根据题意，电压表测R2两端电压，电路中电流为，由欧姆定律可得滑动变阻器接入电路中的阻值为（2）如图所示，R1与R2串联，由欧姆定律可得R1两端电压为由串联电路电压的规律可得电源电压为答：（1）滑动变阻器接入电路中的阻值为； （2）电源电压为。5、（1）10Ω；（2）5Ω【详解】解：（1）由图可知，两电阻串联，电压表V1测电阻R1两端的电压，电压表V2测电阻R2两端的电压，电阻R1的阻值为（2）电压表V2的示数为U2=U-U1=6V-4V=2V电阻R2的阻值为答：（1）电阻R1的阻值为10Ω； （2）电阻R2的阻值为5Ω。四、实验探究1、 电阻R断路 0.40 左 反比 不可行 C【详解】（1）[1]滑动变阻器按“一上一下”的方法接入电路，当滑动变阻器滑片向右移动时，电流表示数变大，说明滑动变阻器接入电路的电阻变小，因此下方接在滑动变阻器的B接线柱上。如图所示：（2）[2]闭合开关后，发现电流表示数为0，说明电路处于断路状态；电压表有示数且接近3V，说明与电压表并联的那段电路出现断路，即可能的电阻R断路。[3]由图乙可知，电流表选择小量程，分度值为0.02A，示数为0.40A。[4]将R阻值换成10Ω，R的阻值变大，由串联电路分压原理知，其两端电压也变大。因探究电流与电阻的关系的实验中，应保持定值电阻R两端的电压不变。故根据串联电路的电压特点，应增大滑动变阻器两端的电压，由串联电路分压原理知，此时应使滑动变阻器阻值变大，故应向左端移动滑动变阻器的滑片。（3）[5]分析表中的数据可得5Ω×0.40A=2V10Ω×0.20A=2V15Ω×0.13A=1.95V在误差允许的范围内，可以得出结论：电压一定时，电流与电阻成反比。[6]当换用25Ω的电阻时，若电阻两端的电压为2V时，此时的电流为由串联电路电流和电压特点可知，此时需要滑动变阻器的阻值为因所给的滑动变阻器的最大阻值为10Ω，故当换用25Ω的电阻时，无法通过滑动变阻器调节，使定值电阻两端电压保持2V不变。所以换用阻值为25Ω的电阻继续上述实验，不可行。（4）[7]A．因电压表示数不变，即电流与电阻R之积为一定值，故电流随电阻R的变化关系是反比例函数。故A不符合题意；B．换用不同的电阻时，电压表示数不变。故B不符合题意；C．定值电阻R的电压为2V，滑动变阻器的电压为1V，由串联电路分压原理知，变阻器与电阻R的阻值之比为1∶2，故变阻器接入电路的阻值与电阻R的关系是一条过原点的直线。故C符合题意；D．根据可知，电阻的电功率随R变化关系是反比例函数。故D不符合题意。故选C。2、 b A 0.4 5【详解】(1)[1]由电路图可知，闭合开关前，滑动变阻器滑片应置于b端，此时滑动变阻器接入电路的阻值最大。(2)[2]A．如果Rx发生断路，电路断路，电流表示数为零，电压表与电源连接相连，电压表指针明显偏转，故A符合题意；B．如果滑动变阻器断路，电路断路，电流表示数为零，电压表与电源两极不相连，电压表指针不偏转，故B不符合题意；C．Rx发生短路，电路是通路，电流表有示数，电压表指针不偏转，故C不符合题意；D．电流表断路，电路断路，电流表示数为零，电压表与电源两极不相连，电压表指针不偏转，故D不符合题意。故选A。(3)[3][4]由图乙可知，电压表量程是0～3V，分度值是0.1V，电压表读数是2V；由图丙可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.4A；根据欧姆定律可知，电阻Rx的阻值为 实验序号R/ΩI/A①5▲②100.20③150.13
沪粤版九年级物理上册第十四章探究欧姆定律单元测评 考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（ ）A．电流表A示数与电流表A1示数的差值B．电流表A示数与电流表A1示数的比值C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值2、在如图所示的电路中、电源电压不变。闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是（ ）A．电压表的示数不变B．电流表的示数变小C．电压表的示数和电流表的示数的比值不变D．电压表的示数和电流表的示数的比值变小3、如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（ ）A．电压表示数变小，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数变小4、如图所示，将一根铜丝拉长，一定变大的物理量是（ ）A．质量 B．体积 C．密度 D．电阻5、如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（ ）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2 VD．当滑片移到a端时，电流表示数为0.2 A6、如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。当闭合开关，滑动变阻器滑片向右端移动时，下列判断正确的是（ ）A．电流表的示数变大 B．V1示数变小，V1示数和电流表示数之比不变C．V1示数不变，V2 示数变大 D．电压表V1示数的减少量小于V2示数的增加量7、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（ ）A．U变大，I变小 B．U变小，I变小C．U变小，I变大 D．U变大，I变大8、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（ ）A．体温越高，R的阻值越大 B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小 D．体温越低，通过的电流越大9、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）A． B．C． D．10、关于图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（ ）A．通过L1与L2的电流一定相等B．通过L1与L2的电流一定不相等C．L1与L2两端的电压一定相等D．L1与L2两端的电压之和等于电源电压第Ⅱ卷（非选择题 80分）二、填空题（5小题，每小题4分，共计20分）1、如图中，电阻箱的示数为_______Ω。2、如图所示是某同学设计的压力计电路原理图，当闭合开关S，A板受到向下的压力增大时，R2接入电路的阻值______（填“增大”或“减小”），滑动变阻器中电流______（填“增大”或“减小”）。为实现压力增大，电表示数增大，应把______表改装为压力计。3、图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变______。若握力F增大时，要求仪表的示数也增大，则接线柱a、b之间应接入______，接线柱c、d之间应接入______（后两空选填“定值电阻”、“电流表”或“电压表”）4、如图所示，电源电压恒定，R1的阻值为20Ω，R2的阻值为10Ω。当S闭合，S1、S2断开时，电流表的示数为0.5A，电源电压是______；当S、S1、S2都闭合时，电流表的示数变化了0.4A，则R3的阻值是______。5、如图所示，已知R1:R2=3:1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲:U乙=_________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲:I乙=_________。三、计算题（5小题，每小题8分，共计40分）1、图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示，它是通过电热丝R1来加热空气，从而加热食物，达到设定加热温度后，断开开关。求：（1）将5×10-3kg的空气从20℃加热到200℃需要吸收的热量。c空气取1.0×103J/（kg·℃）；（2）工作电路中电热丝Rt与指示灯支路并联。已知R1的额定电压为220V，额定功率为1210W。正常工作时，工作电路的总电流为5.55A，此时指示灯支路消耗的功率；（3）控制电路电源电压恒定，通过调节变阻器R3接入电路的阻值来设置加热温度，电阻R2置于温度监测区域，它的阻值随温度变化的关系如图丙所示。当加热温度设定为150℃，即R3的阻值调为100Ω时，闭合开关S，电磁继电器（不计线圈的电阻）的衔铁被吸下，工作电路接通，开始加热；直到温度达到150℃时，衔铁向上弹起，停止加热。则当R3的阻值调为80Ω时，对应的加热温度设定为多少？2、在探究电流跟电阻的关系的实验中，小明同学连接了如图所示的电路，已知电源电压为4.5V恒定不变，闭合开关，移动滑动变阻器的滑片至某一位置，观察电压表的示数为3V，电流表的示数为0.2A。求：（1）R1的电阻；（2）滑动变阻器R2两端的电压；（3）滑动变阻器连入电路的电阻。3、如图所示的电路中，滑动变阻器R1和定值电阻R2=10Ω串联；当滑动变阻器的滑片在a端时，电流表的示数为1.2A；当滑动变阻器的滑片在ab中点时，电流表示数为0.4A。求：（1）电源电压是多大？（2）当滑片在ab中点时，把电流表换成电压表，电压表的示数是多少？（3）在（2）小问中，电路正常工作100s时，R2消耗了多少电能？4、如图所示，当开关S闭合时，电压表示数是3V，电流表示数是0.6A，R1=10Ω。求：求：（1）滑动变阻器接入电路中的阻值； （2）电源电压。5、如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小； （2）电阻R2的阻值大小；四、实验探究（2小题，每小题10分，共计20分）1、小明用如图甲所示电路探究电流与电阻的关系，电源电压3V，电阻R有4个阻值（5Ω、10Ω、15Ω、25Ω）供选用，滑动变阻器RP规格为“10Ω 2A”。（1）请你用笔画线代替导线，在答题卡上把图甲中的器材连接成完整的实验电路（要求：变阻器滑片向右移动时，电流表示数变大）( )；（2）闭合开关后，发现电流表示数为0，电压表示数接近3V，则电路发生的故障可能是______。排除故障并将问题元件进行同规格更换，此时R的阻值为5Ω，闭合开关，调节滑片P，使电压表示数到达某一数值，此时电流表示数如图乙所示，该示数为______A；接着将R阻值换成10Ω，向______（选填“左”或“右”）端移动滑动变阻器滑片，以保持电压表的示数不变；（3）将R阻值换成15Ω重复上述操作。三组数据如表所示，由此推测：电压一定时，电流与电阻成______。为提高结论的可靠性，换用阻值为25Ω的电阻继续上述实验，是否可行？______（选填“可行”或“不可行”）；（4）图丙所示图像中，能大致反映本实验中各物理量之间关系的是______。2、在“用电流表和电压表测电阻”的实验中，电路如图甲所示。(1)开关闭合前，滑动变阻器的滑片P要移动到______（选填“a”或“b”）端；(2)闭合开关，发现电流表示数为零，但电压表指针发生明显偏转，则电路发生的故障可能是以下四种中的______；A．Rx发生断路 B．滑动变阻器断路C．Rx发生短路 D．电流表处断路(3)排除故障后，闭合开关，调整滑片P到某一位置后，若两表的示数分别如图乙、丙所示，其中电流表的示数为______A，此次测得的结果为Rx=______Ω。-参考答案-一、单选题1、C【详解】A．由图可知，电阻R1和变阻器R2并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电压表测量电源电压。当滑动变阻器的滑片P由最右端向中间移动时，电压表V的示数不变，变阻器R2接入电路中的电阻变小，由可知通过R2的电流变大，由并联电路电流的规律可知电流表A示数与电流表A1示数的差值等于通过R2的电流，所以电流表A示数与电流表A1示数的差值变大，故A不符合题意；B．因并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电流不变，即电流表A1的示数不变，通过R2的电流变大，由并联电路的电流特点可知，干路电流变大，即电流表A的示数变大，电流表A示数与电流表A1示数的比值变大，故B不符合题意；C．电压表V的示数不变，电流表A的示数变大，所以电压表V示数与电流表A示数的比值变小，故C符合题意；D．电压表V的示数不变，电流表A1的示数不变，所以，电压表V示数与电流表A1示数的比值不变，故D不符合题意。故选C。2、C【详解】由图得，闭合开关S1，电阻R1与电阻R2串联，电压表测量电阻R1的电压，电流表测量电路的电流；再闭合开关S2，电路变为电阻R1的简单电路，电压表测量电阻R1的电压，电流表测量电路电流。A．由串联电路分压特点得，电阻R1与电阻R2串联时，电阻R1的电压小于电阻R1单独工作的电压，因此电压表的示数会变小，故A错误；B．电阻R1单独工作时的电阻小于电阻R1与电阻R2串联时的总电阻，由得，电阻R1单独工作时电路的电流大于电阻R1与电阻R2串联时电路的电流，因此电流表的示数变大，故B错误；CD．电压表的示数和电流表的示数的比值为电阻R1的阻值，因此电压表的示数和电流表的示数的比值不变，故C正确，D错误。故选C。3、D【详解】灯泡和变阻器串联，电流表测电流，电压表测变阻器电压，将滑片P向右移动时，变阻器阻值增大，根据串联分压规律可知，变阻器分压变大，电压表示数变大，根据，灯泡电阻不变，总电阻变大，电流减小，故电流表示数变小，故ABC不符合题意，D符合题意。故选D。4、D【详解】质量是物体体所具有的一种物理属性，是物质的量的量度。密度是物质的属性之一。将一根铜丝拉长，铜丝的质量和密度都没有发生改变，所以铜丝的体积也没有发生改变。而电阻大小与导体的横截面积与长度有关，将铜丝拉长，铜丝的长度变长、横截面积小，所以铜丝的电阻变大。故选D。5、B【详解】A．当开关闭合，滑片由b端向a端移动的过程中，滑动变阻器接入电路的电阻变小、电路中的总电阻变小，根据欧姆定律可知电路中的电流变大、定值电阻两端的电压变大，即电压表的示数变大，故A错误；B．因电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，由于定值电阻的阻值不变，所以根据欧姆定律可知，电压表示数与电流表示数的比值不变，故B正确；C．当滑片移到中点时，变阻器接入电路的电阻为最大阻值的一半，因串联电路中总电阻等于各分电阻之和，则电路中的电流I′== =0.3A电压表的示数U=I′R=0.3A×10Ω=3V故C错误；D．当滑片移到a端时，滑动变阻器接入电路中的阻值为零，此时电流表示数I==＝0.6A故D错误。故选B。6、B【详解】由图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流；A．电源电压恒定，当闭合开关，滑动变阻器滑片向右端移动时，R2变大，根据电阻的串联特点，总电阻变大，由欧姆定律可知，电路中电流变小，即电流表示数变小，故A错误；BC．滑动变阻器滑片向右端移动时，电路中电流变小，由U1=IR1可知，R1两端的电压减小，即V1示数变小；根据串联电路的电压规律可知，V2示数变大，根据可知，V1示数和电流表示数之比为R1的阻值，保持不变，故B正确；C错误；D．由于电源电压不变，电压表V1示数与V2示数之和为电源电压，故电压表V1示数的减少量等于V2示数的增加量，故D错误。故选B。7、C【详解】二氧化碳传感器的电阻随一氧化碳浓度的增大而减小，当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电阻变小，电源电压不变，根据得，电流表的示数I变大，定值电阻的电压变大，二氧化碳传感器的电压变小，即电压表的示数U变小，故C正确，ABD错误。故选C。8、B【详解】A．体温越高，R的阻值越小，故A错误；B．体温越高，R的阻值越小，根据串联分压，电阻阻值变小，电阻R的电压变小，而电压表测量的是定值电阻的电压故电压表的示数越大，故B正确；C．体温越低，R的阻值越大，根据串联分压，电阻阻值变大，R两端的电压越大，故C错误；D．体温越低，R的阻值越大，总电阻变大，电流变小，通过的电流越小，故D错误。故选B。9、A【详解】A．接一上一下时，滑片P向左滑动，连入的电阻变小，故A符合题意；B．同时接上面的两个接线柱时，无论怎么移动滑片，连入电路中的电阻大小不变，故B不符合题意；C．同时接下面的两个接线柱时，无论怎么移动滑片，连入电路中的电阻大小不变，故C不符合题意；D．接一上一下时，滑片P向左滑动，连入的电阻变大，故D不符合题意。故选A。10、C【详解】AB．如图可知，在S1、S2都闭合后，两灯泡并联，故有U=U1=U2各支路电流，因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故AB错误；CD．因为在S1、S2都闭合后，两灯泡并联，所以有U=U1=U2故C正确，D错误。故选C。二、填空题1、2819【详解】如图所示，是电阻箱，在千位数上读2，在百位上的数是8，在十位上的数是1，在个数上的数是9，故读数为2819Ω。2、 增大 减小 电压【详解】[1][2][3]由电路图可知，定值电阻与滑动变阻器串联接入电路，电压表测R2两端的电压，电流表测电路电流，当A板上压力增大时，滑动变阻器滑片向下移动，滑动变阻器接入电路的阻值增大，滑动变阻器分压变大，电压表示数变大，电路总电阻变大，由欧姆定律可知，电路中的电流变小，电流表示数变小，即滑动变阻器中的电流减小；因此为使压力增大时，压力计的示数增大，应把电压表改装为压力计。3、 小 电压表 定值电阻【详解】[1]如图所示，当金属片P向左移动时，滑动变阻器接入电路中电阻的长度减小，R接入电路的阻值变小。[2][3]当没有外力作用于握力计时，滑片P应位于滑动变阻器的左端，此时若c、d间接入电流表，会导致电源短路，这是不允许的。c、d间更不能接入电压表，这样电压表就串联在电路中了，相当于断路。所以c、d间只能接入定值电阻，当滑片P滑到左端时，定值电阻对电路起保护作用。a、b间不能接入电流表，否则滑动变阻器会发生短路现象，则a、b间只能接入电压表。当握力增大时，滑片P右移，滑动变阻器连入电路的电阻变大，电路的总电阻变大，根据欧姆定律可知电路的总电流变小，由U=IR可知，定值电阻两端的电压减小，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压增大，即电压表的示数增大，符合题意。4、 15V 100Ω【详解】[1]当S闭合，S1、S2断开时，电阻R1和R2串联在电路中，电流表测电路中电流，所以电源电压为[2]当S、S1、S2都闭合时，电阻R1和R3并联在电路中，R2被短路，电路中的总电阻变小，所以电流变大，电流表的示数变化了0.4A，所以此时电流表的示数为0.9A，通过电阻R1的电流为通过电阻R3的电流为R3的阻值5、 4：1 3：4【详解】[1]当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测电源电压，乙测R2电压，电压比为[2]当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测R2电流，乙测干路电流，电流比为三、计算题1、（1） 900J ；（2）11W；（3）200℃【详解】解：（1）需要吸收的热量（2）工作电路中电热丝R1与指示灯支路并联，R1的电流为指示灯支路电流为指示灯支路消耗的功率（3）如图乙所示，R2、R3串联在电路中，当温度达到150℃时，如图丙，R2阻值为30Ω，此时总电阻为此时电流为I′，衔铁向上弹起，当R3调为80Ω时，要使衔铁向上弹起，则电流为I′，则总电阻为130ΩR2阻值为查图丙可得，加热温度设定为200℃。答：（1）需要吸收的热量为900J；（2）指示灯支路消耗的功率为11W；（3）加热温度设定为200℃。2、（1）15Ω；（2）1.5V；（3）7.5Ω【详解】解：（1）由题意可知，定值电阻R1两端的电压U1=3V，电流I=0.2A，则R1的电阻为（2）根据串联电路中电压的规律可知，滑动变阻器R2两端的电压U2=U-U1=4.5V-3V=1.5V（3）滑动变阻器中通过的电流I=0.2A，则滑动变阻器接入电路的电阻为答：（1）R1的电阻为15Ω；（2）滑动变阻器R2两端的电压1.5V；（3）滑动变阻器连入电路的电阻为7.5Ω。3、（1）12V；（2）4V；（3）160J【详解】解：（1）滑片在a端时电路为R2的简单电路，电源的电压为（2）当滑片在ab中点时，把电流表换成电压表，滑动变阻器的最大阻值和电阻R2串联接入电路，电压表测滑动变阻器右端的电压，此时电路的总电阻为串联电路总电阻等于各分电阻之和，所以滑动变阻器的最大阻值为电压表的示数是（3）电路正常工作100s时，R2消耗的电能为答：（1）电源电压为12V；（2）电压表的示数为4V；（3）电路正常工作100s时，R2消耗的电能为160J。4、（1）；（1）【详解】解：（1）根据题意，电压表测R2两端电压，电路中电流为，由欧姆定律可得滑动变阻器接入电路中的阻值为（2）如图所示，R1与R2串联，由欧姆定律可得R1两端电压为由串联电路电压的规律可得电源电压为答：（1）滑动变阻器接入电路中的阻值为； （2）电源电压为。5、（1）10Ω；（2）5Ω【详解】解：（1）由图可知，两电阻串联，电压表V1测电阻R1两端的电压，电压表V2测电阻R2两端的电压，电阻R1的阻值为（2）电压表V2的示数为U2=U-U1=6V-4V=2V电阻R2的阻值为答：（1）电阻R1的阻值为10Ω； （2）电阻R2的阻值为5Ω。四、实验探究1、 电阻R断路 0.40 左 反比 不可行 C【详解】（1）[1]滑动变阻器按“一上一下”的方法接入电路，当滑动变阻器滑片向右移动时，电流表示数变大，说明滑动变阻器接入电路的电阻变小，因此下方接在滑动变阻器的B接线柱上。如图所示：（2）[2]闭合开关后，发现电流表示数为0，说明电路处于断路状态；电压表有示数且接近3V，说明与电压表并联的那段电路出现断路，即可能的电阻R断路。[3]由图乙可知，电流表选择小量程，分度值为0.02A，示数为0.40A。[4]将R阻值换成10Ω，R的阻值变大，由串联电路分压原理知，其两端电压也变大。因探究电流与电阻的关系的实验中，应保持定值电阻R两端的电压不变。故根据串联电路的电压特点，应增大滑动变阻器两端的电压，由串联电路分压原理知，此时应使滑动变阻器阻值变大，故应向左端移动滑动变阻器的滑片。（3）[5]分析表中的数据可得5Ω×0.40A=2V10Ω×0.20A=2V15Ω×0.13A=1.95V在误差允许的范围内，可以得出结论：电压一定时，电流与电阻成反比。[6]当换用25Ω的电阻时，若电阻两端的电压为2V时，此时的电流为由串联电路电流和电压特点可知，此时需要滑动变阻器的阻值为因所给的滑动变阻器的最大阻值为10Ω，故当换用25Ω的电阻时，无法通过滑动变阻器调节，使定值电阻两端电压保持2V不变。所以换用阻值为25Ω的电阻继续上述实验，不可行。（4）[7]A．因电压表示数不变，即电流与电阻R之积为一定值，故电流随电阻R的变化关系是反比例函数。故A不符合题意；B．换用不同的电阻时，电压表示数不变。故B不符合题意；C．定值电阻R的电压为2V，滑动变阻器的电压为1V，由串联电路分压原理知，变阻器与电阻R的阻值之比为1∶2，故变阻器接入电路的阻值与电阻R的关系是一条过原点的直线。故C符合题意；D．根据可知，电阻的电功率随R变化关系是反比例函数。故D不符合题意。故选C。2、 b A 0.4 5【详解】(1)[1]由电路图可知，闭合开关前，滑动变阻器滑片应置于b端，此时滑动变阻器接入电路的阻值最大。(2)[2]A．如果Rx发生断路，电路断路，电流表示数为零，电压表与电源连接相连，电压表指针明显偏转，故A符合题意；B．如果滑动变阻器断路，电路断路，电流表示数为零，电压表与电源两极不相连，电压表指针不偏转，故B不符合题意；C．Rx发生短路，电路是通路，电流表有示数，电压表指针不偏转，故C不符合题意；D．电流表断路，电路断路，电流表示数为零，电压表与电源两极不相连，电压表指针不偏转，故D不符合题意。故选A。(3)[3][4]由图乙可知，电压表量程是0～3V，分度值是0.1V，电压表读数是2V；由图丙可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.4A；根据欧姆定律可知，电阻Rx的阻值为 实验序号R/ΩI/A①5▲②100.20③150.13
