粤教版高中物理必修第三册第六章电磁现象与电磁波章末小结与素养评价课件

这是一份粤教版高中物理必修第三册第六章电磁现象与电磁波章末小结与素养评价课件，共9页。

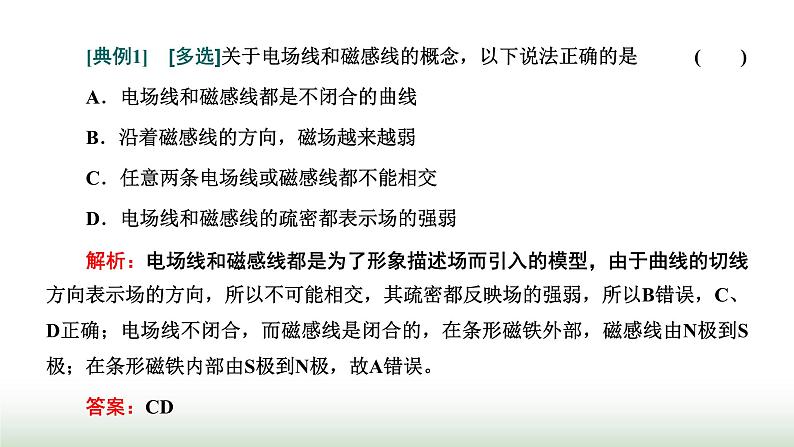

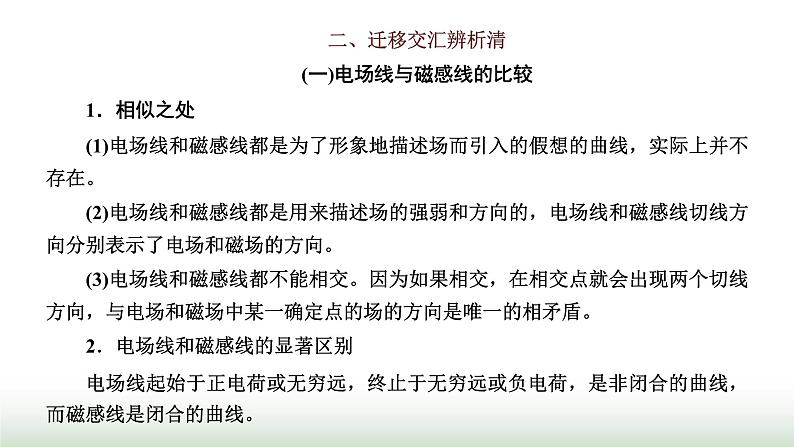

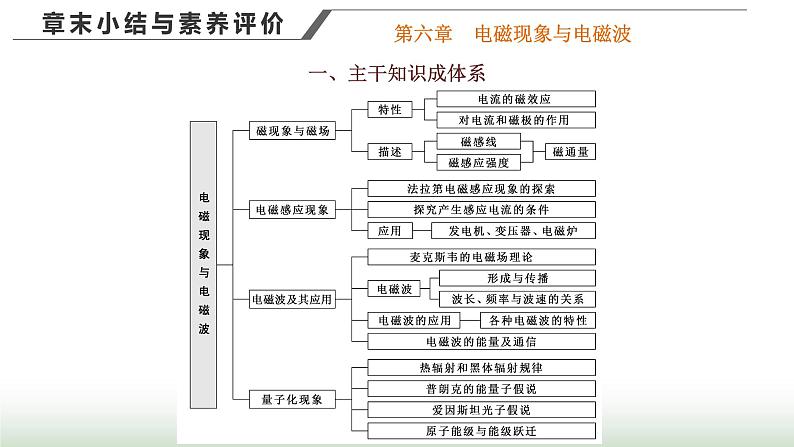

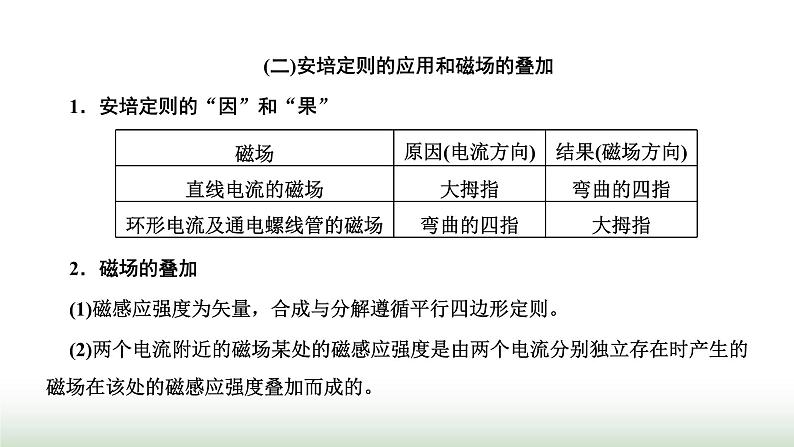

第六章　电磁现象与电磁波一、主干知识成体系二、迁移交汇辨析清(一)电场线与磁感线的比较1．相似之处(1)电场线和磁感线都是为了形象地描述场而引入的假想的曲线，实际上并不存在。(2)电场线和磁感线都是用来描述场的强弱和方向的，电场线和磁感线切线方向分别表示了电场和磁场的方向。(3)电场线和磁感线都不能相交。因为如果相交，在相交点就会出现两个切线方向，与电场和磁场中某一确定点的场的方向是唯一的相矛盾。2．电场线和磁感线的显著区别电场线起始于正电荷或无穷远，终止于无穷远或负电荷，是非闭合的曲线，而磁感线是闭合的曲线。[典例1]　[多选]关于电场线和磁感线的概念，以下说法正确的是 (　　)A．电场线和磁感线都是不闭合的曲线B．沿着磁感线的方向，磁场越来越弱C．任意两条电场线或磁感线都不能相交D．电场线和磁感线的疏密都表示场的强弱解析：电场线和磁感线都是为了形象描述场而引入的模型，由于曲线的切线方向表示场的方向，所以不可能相交，其疏密都反映场的强弱，所以B错误，C、D正确；电场线不闭合，而磁感线是闭合的，在条形磁铁外部，磁感线由N极到S极；在条形磁铁内部由S极到N极，故A错误。答案：CD(二)安培定则的应用和磁场的叠加1．安培定则的“因”和“果”2．磁场的叠加(1)磁感应强度为矢量，合成与分解遵循平行四边形定则。(2)两个电流附近的磁场某处的磁感应强度是由两个电流分别独立存在时产生的磁场在该处的磁感应强度叠加而成的。[典例2]　 [多选]三条在同一平面(纸面)内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I，方向如图所示。a、b和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等。将a、b和c处的磁感应强度大小分别记为B1、B2和B3，下列说法正确的是 (　　)A．B1＝B2
