2025版高考物理一轮总复习考点突破训练题第10章恒定电流专题强化13测量电阻的其他五种方法考点3等效替代法测电阻

这是一份2025版高考物理一轮总复习考点突破训练题第10章恒定电流专题强化13测量电阻的其他五种方法考点3等效替代法测电阻，共2页。

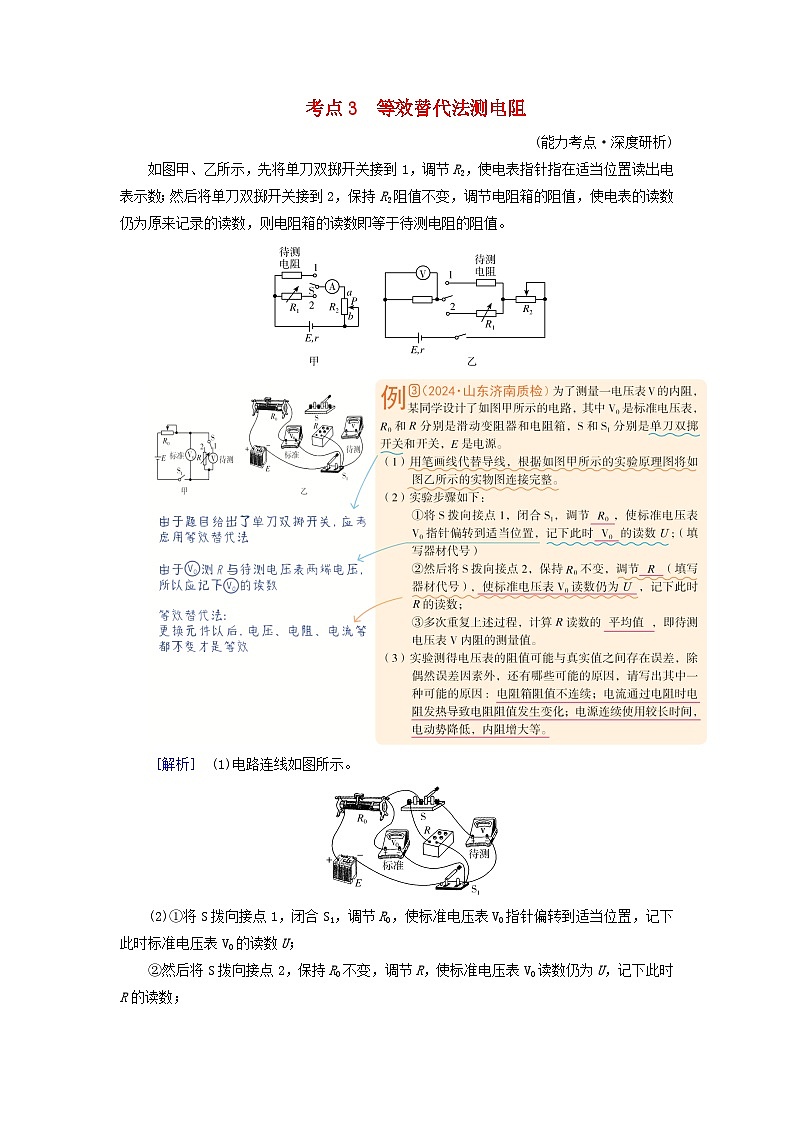

如图甲、乙所示，先将单刀双掷开关接到1，调节R2，使电表指针指在适当位置读出电表示数；然后将单刀双掷开关接到2，保持R2阻值不变，调节电阻箱的阻值，使电表的读数仍为原来记录的读数，则电阻箱的读数即等于待测电阻的阻值。
[解析] (1)电路连线如图所示。
(2)①将S拨向接点1，闭合S1，调节R0，使标准电压表V0指针偏转到适当位置，记下此时标准电压表V0的读数U；
②然后将S拨向接点2，保持R0不变，调节R，使标准电压表V0读数仍为U，记下此时R的读数；
③多次重复上述过程，计算R读数的平均值，即为待测电压表V内阻的测量值。
[答案] (1)见解析图
