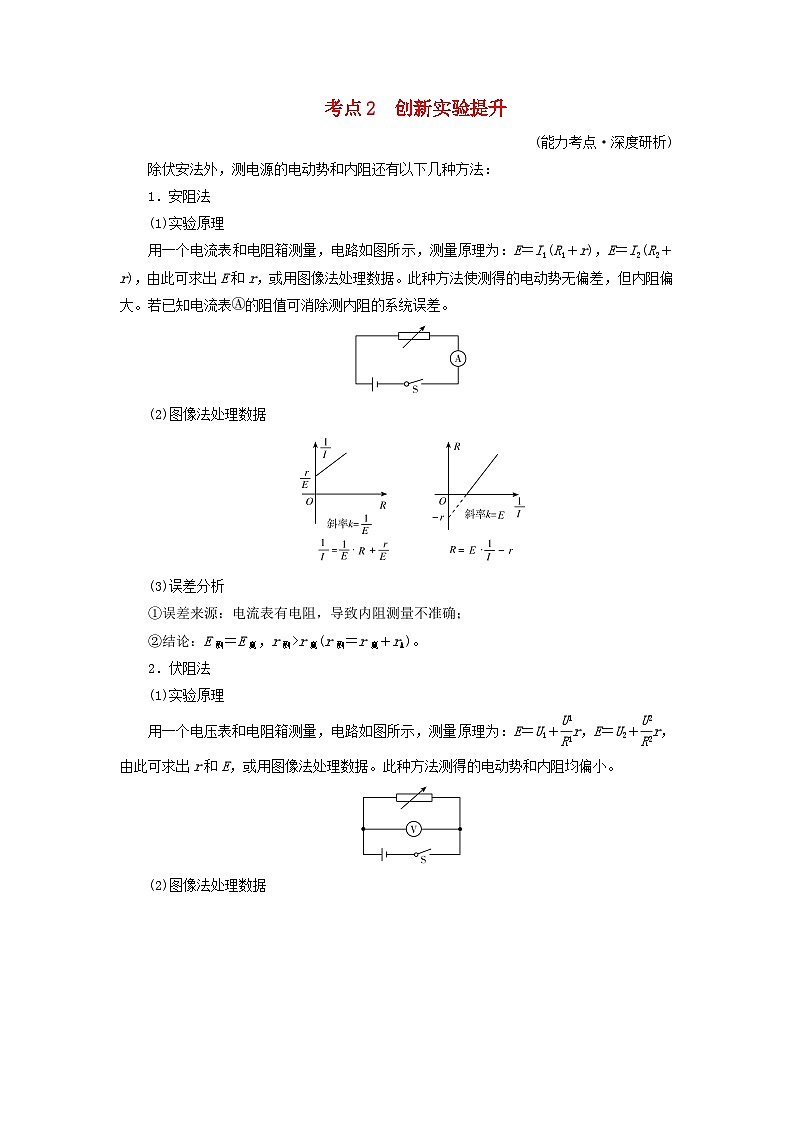

除伏安法外，测电源的电动势和内阻还有以下几种方法：
1．安阻法
(1)实验原理
用一个电流表和电阻箱测量，电路如图所示，测量原理为：E＝I1(R1＋r)，E＝I2(R2＋r)，由此可求出E和r，或用图像法处理数据。此种方法使测得的电动势无偏差，但内阻偏大。若已知电流表的阻值可消除测内阻的系统误差。
(2)图像法处理数据
(3)误差分析
①误差来源：电流表有电阻，导致内阻测量不准确；
②结论：E测＝E真，r测>r真(r测＝r真＋rA)。
2．伏阻法
(1)实验原理
用一个电压表和电阻箱测量，电路如图所示，测量原理为：E＝U1＋eq \f(U1,R1)r，E＝U2＋eq \f(U2,R2)r，由此可求出r和E，或用图像法处理数据。此种方法测得的电动势和内阻均偏小。
(2)图像法处理数据
(3)误差分析
①误差来源：电压表有内阻，干路电流表达式不准确，导致电动势测量不准确；
②结论：E测
