2025版高考物理一轮总复习考点突破训练题第10章恒定电流实验13练习使用多用电表考点2创新实验提升

这是一份2025版高考物理一轮总复习考点突破训练题第10章恒定电流实验13练习使用多用电表考点2创新实验提升，共2页。试卷主要包含了电流挡检测，电压挡检测，欧姆挡检测等内容，欢迎下载使用。

►考向1 用多用电表检测电路故障
1．电流挡检测：将电流表串联在电路中，若示数为0，说明与电流表串联的部分电路断路。
2．电压挡检测：将电压表与部分电路并联，若示数为0，说明该部分电路完好。若示数等于电动势，说明该部分电路中有断路。
3．欧姆挡检测：将各元件与电源断开，然后接到红、黑表笔间，若电阻无穷大说明此元件断路。

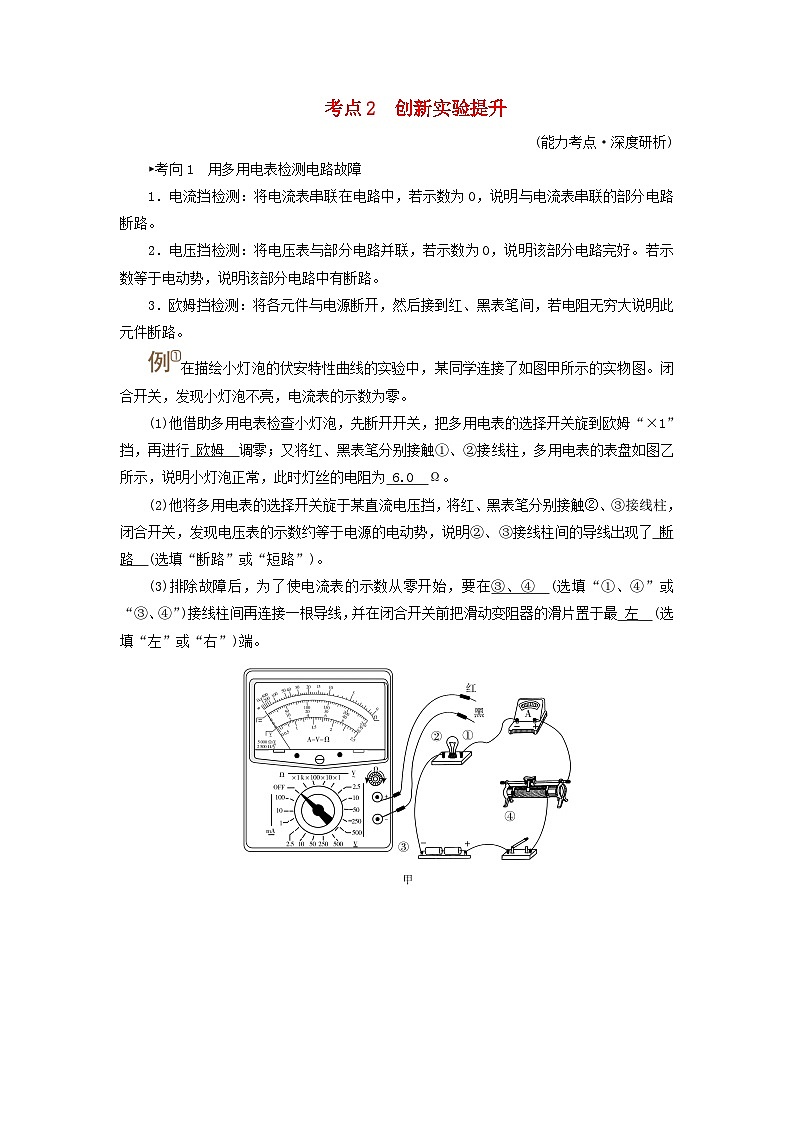

在描绘小灯泡的伏安特性曲线的实验中，某同学连接了如图甲所示的实物图。闭合开关，发现小灯泡不亮，电流表的示数为零。
(1)他借助多用电表检查小灯泡，先断开开关，把多用电表的选择开关旋到欧姆“×1”挡，再进行 欧姆 调零；又将红、黑表笔分别接触①、②接线柱，多用电表的表盘如图乙所示，说明小灯泡正常，此时灯丝的电阻为 6.0 Ω。
(2)他将多用电表的选择开关旋于某直流电压挡，将红、黑表笔分别接触②、③接线柱，闭合开关，发现电压表的示数约等于电源的电动势，说明②、③接线柱间的导线出现了 断路 (选填“断路”或“短路”)。
(3)排除故障后，为了使电流表的示数从零开始，要在③、④ (选填“①、④”或“③、④”)接线柱间再连接一根导线，并在闭合开关前把滑动变阻器的滑片置于最 左 (选填“左”或“右”)端。
[解析] (1)多用电表测电阻时应先进行欧姆调零；多用电表的表盘的读数为6.0 Ω。
(2)电压表的示数约等于电源电动势，说明②、③接线柱间的导线出现了断路。
(3)为了使电流表的示数从零开始，滑动变阻器要采用分压式接法，要在③、④接线柱间再连接一根导线；初始时刻灯泡两端电压最小，滑片应置于最左端。
►考向2 探测黑箱内的电学元件
用多用电表探测如图所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔接E点，红表笔接F点，阻值很小，但反接阻值很大。那么，该黑箱内元件的接法可能是下图中的( B )
[解析] E、G和F、G间有电压，E、F间无电压，说明电源在G和结点之间；用欧姆挡测量时，黑表笔接E，红表笔接F，电阻很小，反接时电阻很大，说明E、F间接有二极管，当电流方向从E到F时，二极管导通，只有B项正确。应用挡位
现象
判断结果
电压挡
两接线柱正、反接时示数均为零
无电源
欧姆挡
两接线柱正、反接时示数相同
电阻
欧姆挡
正接时示数很小，反接时示数很大
二极管
欧姆挡
指针先指向某一小阻值，后逐渐增大到“∞”
电容器
欧姆挡
示数由“∞”逐渐减小到某一较小的固定示数
电感线圈
