1．电路简化
把电容器所在的支路稳定时视为断路，简化电路时可以去掉，求电荷量时再在相应位置补上。
2．电容器的电压
(1)电容器所在的支路中没有电流，与之串联的电阻两端无电压，相当于导线。
(2)电容器两端的电压等于与之并联的电阻两端的电压。
3．电容器的电荷量及变化
(1)电路中电流、电压的变化可能会引起电容器的充、放电。若电容器两端电压升高，电容器将充电；若电压降低，电容器将通过与它连接的电路放电。
(2)如果变化前后极板带电的电性相同，通过所连导线的电荷量为|Q1－Q2|。
(3)如果变化前后极板带电的电性相反，通过所连导线的电荷量为Q1＋Q2。

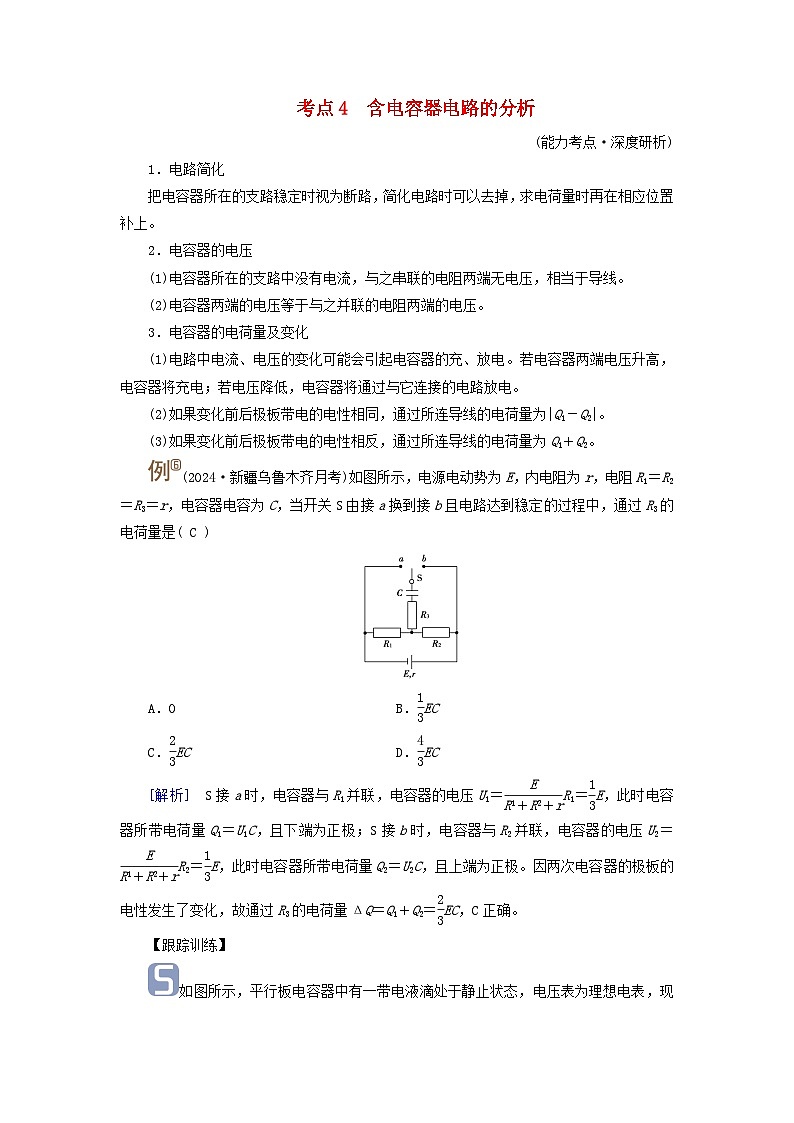

(2024·新疆乌鲁木齐月考)如图所示，电源电动势为E，内电阻为r，电阻R1＝R2＝R3＝r，电容器电容为C，当开关S由接a换到接b且电路达到稳定的过程中，通过R3的电荷量是( C )
A．0 B．eq \f(1,3)EC
C．eq \f(2,3)EC D．eq \f(4,3)EC
[解析] S接a时，电容器与R1并联，电容器的电压U1＝eq \f(E,R1＋R2＋r)R1＝eq \f(1,3)E，此时电容器所带电荷量Q1＝U1C，且下端为正极；S接b时，电容器与R2并联，电容器的电压U2＝eq \f(E,R1＋R2＋r)R2＝eq \f(1,3)E，此时电容器所带电荷量Q2＝U2C，且上端为正极。因两次电容器的极板的电性发生了变化，故通过R3的电荷量ΔQ＝Q1＋Q2＝eq \f(2,3)EC，C正确。
【跟踪训练】
如图所示，平行板电容器中有一带电液滴处于静止状态，电压表为理想电表，现将滑动变阻器R2的滑片P缓慢向上端滑动，在液滴未打到极板前，下列说法正确的是( D )
A．电容器中电场强度将增大
B．电容器所带的电荷量将增加
C．流经R1的电流减小，电压表读数增大
D．液滴带负电，电场力做负功，电势能增大
[解析] 滑片P向上滑动，R2的电阻变小，总电阻变小，通过R1的电流变大，电源内部电压变大，路端电压变小，C选项错误；根据电路结构，电容器两极板的电压变小，所以电容器中的电场强度将变小，两极板所带的电荷量也变小，所以A、B错误；由于电容器中电场强度变小，电荷受到电场力变小，电荷将向下运动，由电荷处于平衡状态和电荷向下运动可知：电荷带负电，电场力做负功，电势能增大，D选项正确。
