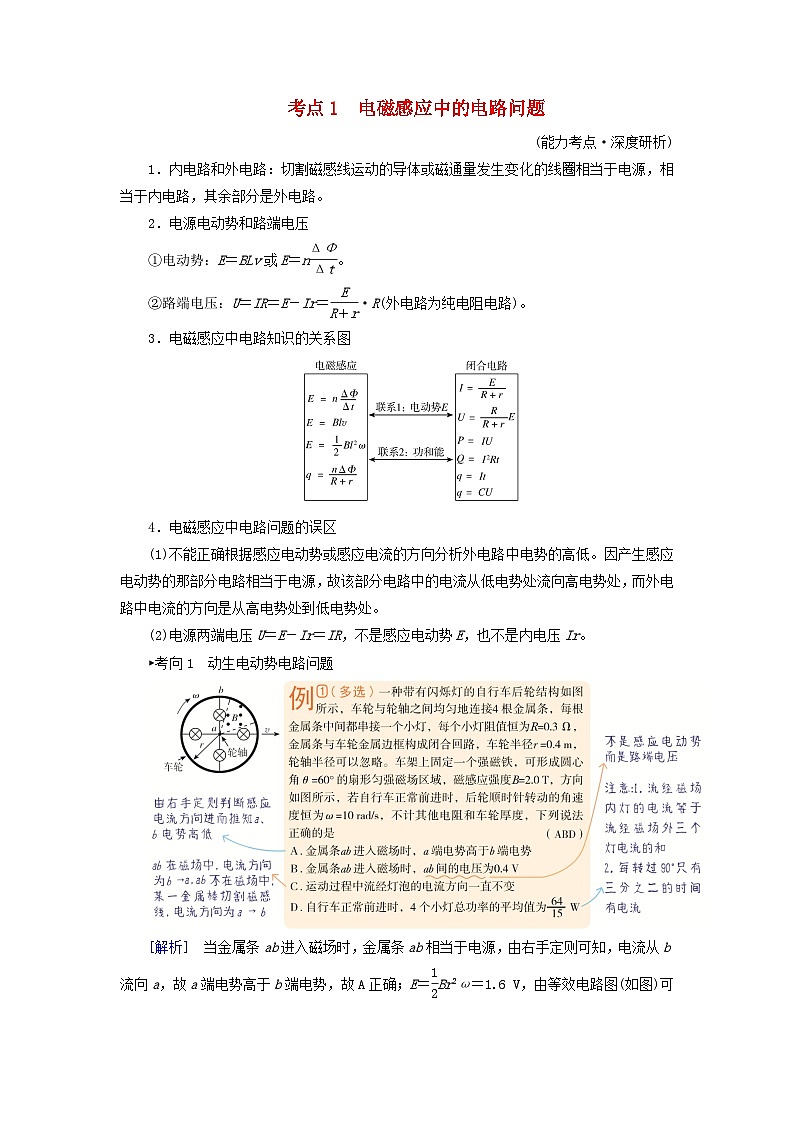

2025版高考物理一轮总复习考点突破训练题第12章电磁感应专题强化17电磁感应中的电路和图像问题考点1电磁感应中的电路问题

这是一份2025版高考物理一轮总复习考点突破训练题第12章电磁感应专题强化17电磁感应中的电路和图像问题考点1电磁感应中的电路问题，共3页。试卷主要包含了内电路和外电路，电源电动势和路端电压，电磁感应中电路知识的关系图，电磁感应中电路问题的误区等内容，欢迎下载使用。
1．内电路和外电路：切割磁感线运动的导体或磁通量发生变化的线圈相当于电源，相当于内电路，其余部分是外电路。
2．电源电动势和路端电压
①电动势：E＝BLv或E＝neq \f(ΔΦ,Δt)。
②路端电压：U＝IR＝E－Ir＝eq \f(E,R＋r)·R(外电路为纯电阻电路)。
3．电磁感应中电路知识的关系图
4．电磁感应中电路问题的误区
(1)不能正确根据感应电动势或感应电流的方向分析外电路中电势的高低。因产生感应电动势的那部分电路相当于电源，故该部分电路中的电流从低电势处流向高电势处，而外电路中电流的方向是从高电势处到低电势处。
(2)电源两端电压U＝E－Ir＝IR，不是感应电动势E，也不是内电压Ir。
►考向1 动生电动势电路问题
[解析] 当金属条ab进入磁场时，金属条ab相当于电源，由右手定则可知，电流从b流向a，故a端电势高于b端电势，故A正确；E＝eq \f(1,2)Br2ω＝1.6 V，由等效电路图(如图)可知R总＝eq \f(R,3)＋R＝eq \f(4,3)R，Uab＝eq \f(E,\f(4,3)R)·eq \f(R,3)＝0.4 V，I＝eq \f(E,R总)＝4 A，故B正确；设车轮运动一周的时间为T，则每根金属条充当电源的时间为t＝eq \f(θ,2π)T＝eq \f(T,6)，则车轮运动一周电路中有电源的时间为t′＝4t＝eq \f(2,3)T，可知一个周期内，4个小灯总功率的平均值为P＝eq \f(2,3)EI＝eq \f(64,15) W，则自行车正常前进时，4个小灯总功率的平均值为eq \f(64,15) W，故D正确；当金属条在磁场中时，该金属条中流经灯泡的电流方向为从车轮边框流向轮轴，当该金属条在磁场外时，电流方向由轮轴流向车轮边框，故C错误。
分析电磁感应电路问题的基本思路
►考向2 感生电动势电路问题
(多选)在如图甲所示的电路中，电阻R1＝R2＝2R，圆形金属线圈半径为r1，电阻为R，半径为r2(r2
