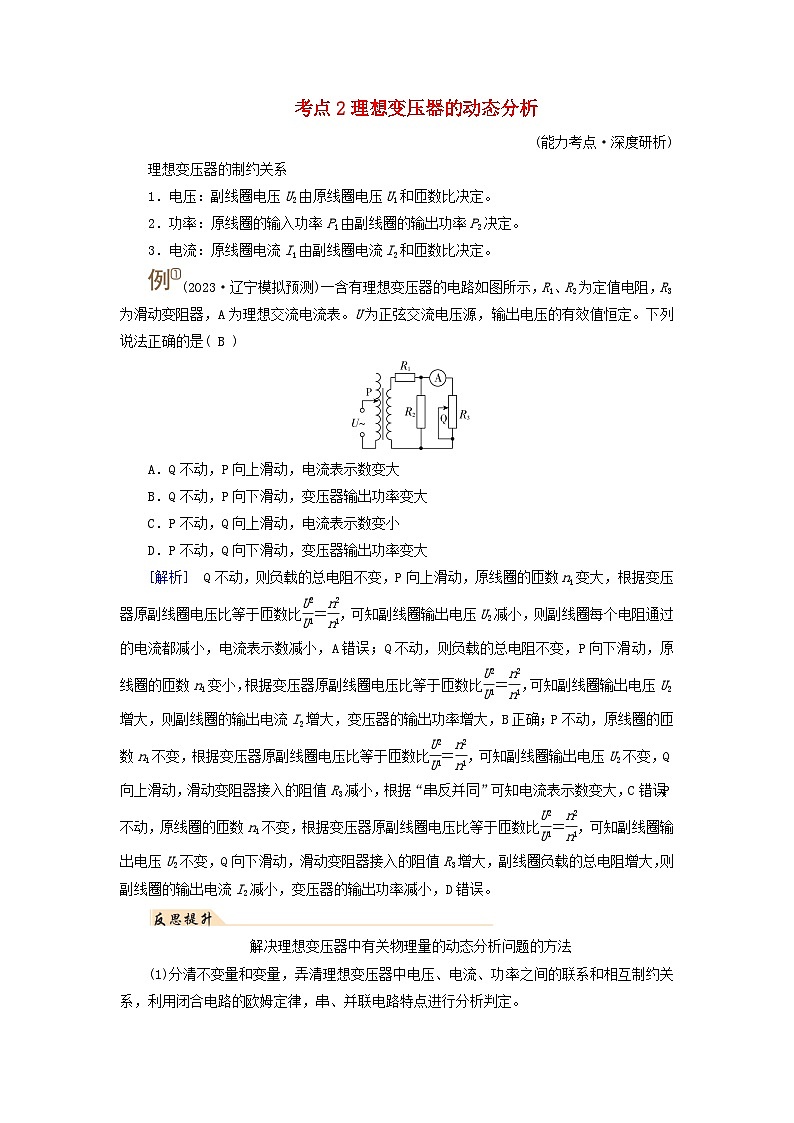

2025版高考物理一轮总复习考点突破训练题第13章交变电流电磁振荡和电磁波传感器第32讲理想变压器电能的输送考点2理想变压器的动态分析

这是一份2025版高考物理一轮总复习考点突破训练题第13章交变电流电磁振荡和电磁波传感器第32讲理想变压器电能的输送考点2理想变压器的动态分析，共2页。试卷主要包含了电压，功率，电流等内容，欢迎下载使用。
理想变压器的制约关系
1．电压：副线圈电压U2由原线圈电压U1和匝数比决定。
2．功率：原线圈的输入功率P1由副线圈的输出功率P2决定。
3．电流：原线圈电流I1由副线圈电流I2和匝数比决定。
(2023·辽宁模拟预测)一含有理想变压器的电路如图所示，R1、R2为定值电阻，R3为滑动变阻器，A为理想交流电流表。U为正弦交流电压源，输出电压的有效值恒定。下列说法正确的是( B )
A．Q不动，P向上滑动，电流表示数变大
B．Q不动，P向下滑动，变压器输出功率变大
C．P不动，Q向上滑动，电流表示数变小
D．P不动，Q向下滑动，变压器输出功率变大
[解析] Q不动，则负载的总电阻不变，P向上滑动，原线圈的匝数n1变大，根据变压器原副线圈电压比等于匝数比eq \f(U2,U1)＝eq \f(n2,n1)，可知副线圈输出电压U2减小，则副线圈每个电阻通过的电流都减小，电流表示数减小，A错误；Q不动，则负载的总电阻不变，P向下滑动，原线圈的匝数n1变小，根据变压器原副线圈电压比等于匝数比eq \f(U2,U1)＝eq \f(n2,n1)，可知副线圈输出电压U2增大，则副线圈的输出电流I2增大，变压器的输出功率增大，B正确；P不动，原线圈的匝数n1不变，根据变压器原副线圈电压比等于匝数比eq \f(U2,U1)＝eq \f(n2,n1)，可知副线圈输出电压U2不变，Q向上滑动，滑动变阻器接入的阻值R3减小，根据“串反并同”可知电流表示数变大，C错误；P不动，原线圈的匝数n1不变，根据变压器原副线圈电压比等于匝数比eq \f(U2,U1)＝eq \f(n2,n1)，可知副线圈输出电压U2不变，Q向下滑动，滑动变阻器接入的阻值R3增大，副线圈负载的总电阻增大，则副线圈的输出电流I2减小，变压器的输出功率减小，D错误。
解决理想变压器中有关物理量的动态分析问题的方法
(1)分清不变量和变量，弄清理想变压器中电压、电流、功率之间的联系和相互制约关系，利用闭合电路的欧姆定律，串、并联电路特点进行分析判定。
(2)分析该类问题的一般思维流程
【跟踪训练】
(多选)(2022·天津卷)如图所示，两理想变压器间接有电阻R，电表均为理想交流电表，a、b接入电压有效值不变的正弦交流电源。闭合开关S后( BC )
A．R的发热功率不变
B．电压表的示数不变
C．电流表A1的示数变大
D．电流表A2的示数变小
[解析] 闭合开关S后，负载电阻减小，匝数为n4的线圈输出功率变大，匝数为n1的线圈输入功率也变大，a、b两端电压有效值不变，由P1＝U1I1，可知电流表A1的示数变大，根据eq \f(I1,I2)＝eq \f(n2,n1)，因eq \f(n2,n1)比值不变，I1变大，I2变大，因此，R的发热功率变大，故A错误，C正确；根据理想变压器电压比等于匝数比eq \f(U1,U2)＝eq \f(n1,n2)，可知输出电压U2不变，电压表的示数不变，故B正确；根据理想变压器电流与匝数关系可得eq \f(I1,I2)＝eq \f(n2,n1)，eq \f(I2,I4)＝eq \f(n4,n3)，由于匝数均保持不变，I1增大，所以I2、I4增大，故电流表A2的示数变大，故D错误。故选BC。
