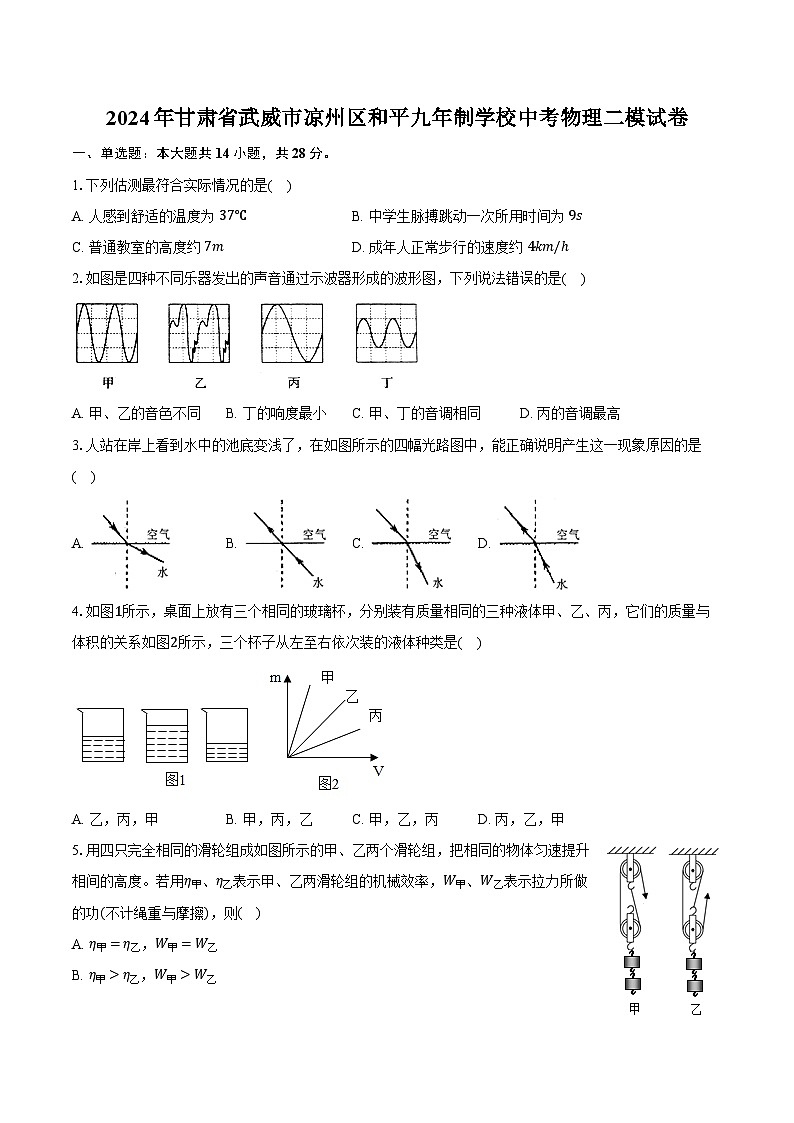

2024年甘肃省武威市凉州区和平九年制学校中考物理二模试卷（含解析）

这是一份2024年甘肃省武威市凉州区和平九年制学校中考物理二模试卷（含解析），共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。

1.下列估测最符合实际情况的是( )
A. 人感到舒适的温度为 37℃B. 中学生脉搏跳动一次所用时间为 9s
C. 普通教室的高度约 7mD. 成年人正常步行的速度约 4km/h
2.如图是四种不同乐器发出的声音通过示波器形成的波形图，下列说法错误的是( )
A. 甲、乙的音色不同B. 丁的响度最小C. 甲、丁的音调相同D. 丙的音调最高
3.人站在岸上看到水中的池底变浅了，在如图所示的四幅光路图中，能正确说明产生这一现象原因的是( )
A. B. C. D.
4.如图1所示，桌面上放有三个相同的玻璃杯，分别装有质量相同的三种液体甲、乙、丙，它们的质量与体积的关系如图2所示，三个杯子从左至右依次装的液体种类是( )
A. 乙，丙，甲B. 甲，丙，乙C. 甲，乙，丙D. 丙，乙，甲
5.用四只完全相同的滑轮组成如图所示的甲、乙两个滑轮组，把相同的物体匀速提升相间的高度。若用η甲、η乙表示甲、乙两滑轮组的机械效率，W甲、W乙表示拉力所做的功(不计绳重与摩擦)，则( )
A. η甲=η乙，W甲=W乙
B. η甲>η乙，W甲>W乙

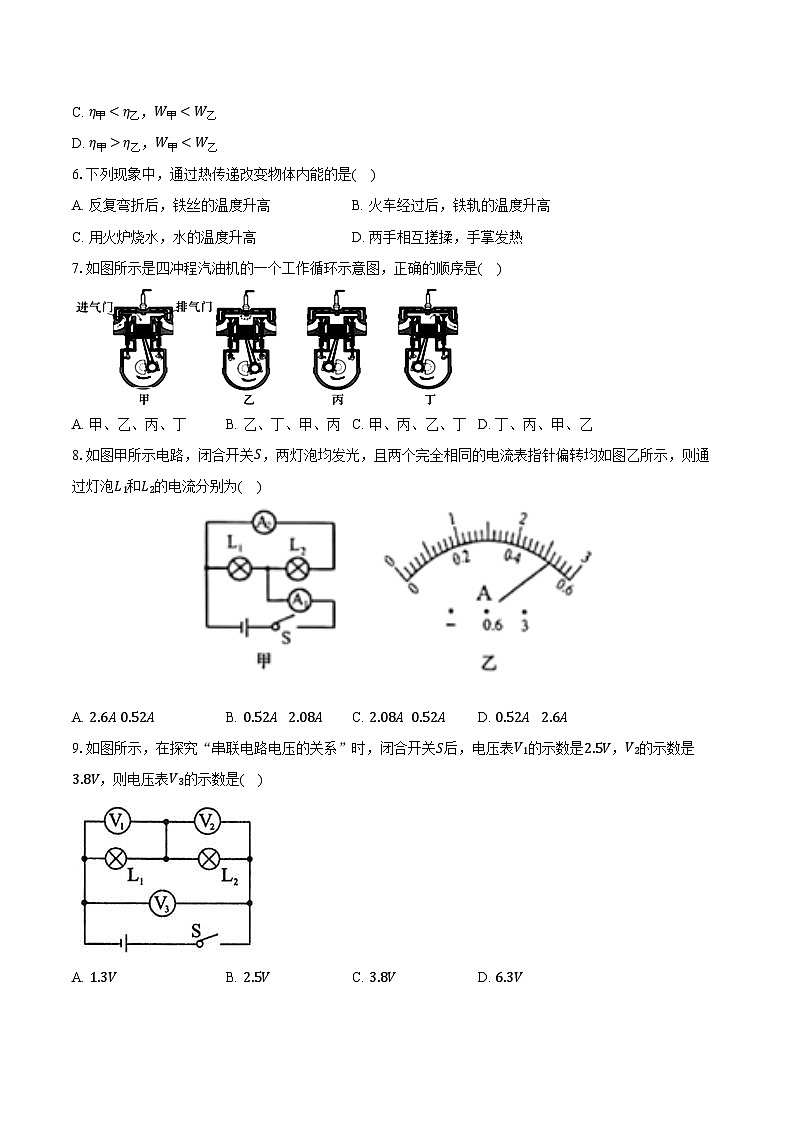

C. η甲<η乙，W甲D. η甲>η乙，W甲6.下列现象中，通过热传递改变物体内能的是( )
A. 反复弯折后，铁丝的温度升高B. 火车经过后，铁轨的温度升高
C. 用火炉烧水，水的温度升高D. 两手相互搓揉，手掌发热
7.如图所示是四冲程汽油机的一个工作循环示意图，正确的顺序是( )
A. 甲、乙、丙、丁B. 乙、丁、甲、丙C. 甲、丙、乙、丁D. 丁、丙、甲、乙
8.如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为( )
A. 2.6A 0.52AB. 0.52A 2.08AC. 2.08A 0.52AD. 0.52A 2.6A
9.如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是( )
A. 1.3VB. 2.5VC. 3.8VD. 6.3V

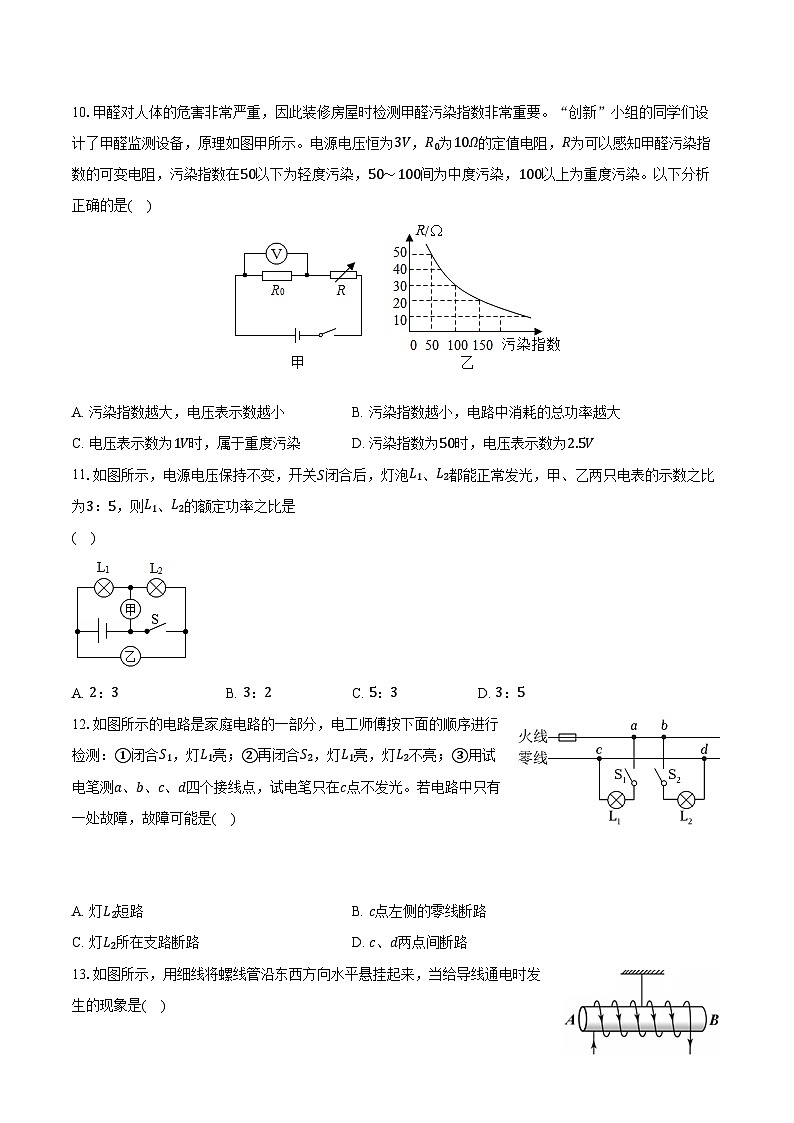

10.甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50～100间为中度污染，100以上为重度污染。以下分析正确的是( )
A. 污染指数越大，电压表示数越小B. 污染指数越小，电路中消耗的总功率越大
C. 电压表示数为1V时，属于重度污染D. 污染指数为50时，电压表示数为2.5V
11.如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是
( )
A. 2：3B. 3：2C. 5：3D. 3：5
12.如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是( )
A. 灯L2短路B. c点左侧的零线断路
C. 灯L2所在支路断路D. c、d两点间断路
13.如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是( )
A. 螺线管静止不动
B. 蜾线管转动，最后A端指向地理的北方
C. 螺线管转动，最后A端指向地理的南方
D. 蜾线管转动，最后A端可能指向任何方向
14.能源、信息和材料是现代社会发展的三大支柱，关于它们下列说法中正确的是( )
A. 超导体材料可以用来制作电饭锅中的电热丝
B. 手机是利用电磁波来传递信息的
C. 太阳能、风能、天然气都是可再生能源
D. 大亚湾核电站利用的是核聚变释放的能量
二、填空题：本大题共7小题，共14分。
15.日常生活中我们常说声音“震耳欲聋”，这是指它的______很大；我们能够辨别不同乐器发出的声音，是由于它们的______不同。
16.某潜水艇总质量为2.7×103t，体积为3×103m3，当它浮在海面上时，受到的浮力是______N，当它需要潜入海水中时，至少要向潜水艇的水舱充入______m3海水。(海水密度ρ=1.0×103kg/m3，g=10N/kg)
17.共享单车在水平地面上静止，它受到的重力与地面对它的支持力是一对______力；刹车时捏紧车闸是通过增大______(填“接触面的粗糙程度”或“压力”)来增大摩擦。
18.如图所示，在20N的水平拉力F作用下，重200N的物体沿水平地面向左做匀速直线运动，物体与地面间的滑动摩擦力为48N，则滑轮组的机械效率为______；若物体的速度为0.2m/s，则1min内拉力做的功为______J。
19.当气温突然变暖，花朵分泌的芳香油分子的无规则运动就越______(选填”快”或”慢”)，因此花香就特别郁，这是一种______现象。
20.如图所示是电风扇中的一个自我保护装置：当电风扇不慎被触碰，发生倾斜或倾倒时，小球就会滚向一侧使电路断开，起到保护作用。装置中的小球应该选用______材料制作(选填“导体”“半导体”或“绝缘体”)。这个保护装置在电风扇电路中的作用相当于______。
21.如图所示的电路，灯L1和L2是______联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是______V。
三、作图题：本大题共1小题，共3分。
22.如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。测量时，电压表V的示数随所称量物体对压敏电阻压力的增大而增大，请根据以上信息，在虚线框内将电路图补充完整。
四、实验探究题：本大题共2小题，共11分。
23.小明在“探究水的沸腾时温度变化特点”的实验时，实验装置如图1所示，实验记录的数据如表所示。
(1)小明安装如图1所示的实验装置时，组装实验器材应该采用______(选填“A”或“B”)方案依次组装；
方案A：温度计、烧杯、铁圈、石棉网、酒精灯
方案B：酒精灯、铁圈、石棉网、烧杯、温度计
(2)实验中所使用的温度计是利用液体的______性质制成的；
(3)分析实验数据可知，实验时水的沸点是______℃；水在沸腾过程中不断吸收热量，温度______；
(4)如图2所示，这是小明在实验中观察到的水中气泡上升过程中的情形，图______(选填“A”或“B”)表示水正在沸腾时水中气泡上升过程中的情形；
(5)水沸腾时有大量的“白气”从纸盖的小孔冒出，“白气”是水蒸气______(填物态变化名称)形成的。
24.图甲是用伏安法测未知电阻R的实验图。
(1)请用笔画线代替导线，将图甲中实物电路连接完整。
(2)闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示，其读数为I=___________A，则未知电阻R=__________Ω。
(3)若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整。
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②__________，用电压表测出电源的电压U；
③请写出用测量值U、U1及R0来表示Rx的表达式：Rx=_________。
五、简答题：本大题共1小题，共4分。
25.夏天，小雪的妈妈为了遮挡热辣辣的阳光，在自行车的前把上安装了遮阳伞。可自从安装了这把伞后，骑车时总感觉自行车的前把好象被人向上提起，这是为什么呢？
六、计算题：本大题共3小题，共18分。
26.如图甲所示，石料在钢绳拉力的作用下从水面上方以恒定的速度下降，直至全部没入水中，如图乙所示是钢绳拉力随时间t变化的图象，若不计水的阻力(g=10N/kg,ρ水=1.0×103kg/m3)，求：
(1)石料全部没入水中时受到的浮力是多少？
(2)石料的体积是多少？
(3)石料的密度是多少？
27.如图所示的电路中，电源电压为18V且不变，灯泡L上标有“15V 5W”字样(灯泡电阻不随温度变化)，电阻R1的阻值为20Ω，滑动变阻器R2上标有“45Ω 1A”字样，电压表选用“0～3V”量程，电流表选用“0～3A”量程。求：
(1)开关S、Sl闭合，S2断开，调节滑动变阻器使小灯泡正常发光时，求小灯泡的电阻、滑动变阻器接入电路的阻值；
(2)开关S、S2闭合，Sl断开，当电压表示数为2V时，电阻R1的电功率；
(3)电压表改为“0～15V”量程，开关如何断开、闭合时电路的总功率最小，最小功率为多少？
28.阿勇新买的电饭锅如图甲所示，其简化电路如图乙所示。R1和R2均为电热丝，开关S2是自动控制开关，开关S2向上与触点a、b接通，向下仅与触点c接通。煮饭过程中，通过开关S2不断改变电路接通方式，从而使饭得到最佳的口感和营养；如图丙所示为这个电饭锅在某次正常煮饭全过程中总电流随时间的变化图象。求：
(1)电热丝R2的阻值；
(2)电饭锅在这次煮饭的过程中消耗的电能；
(3)在傍晚用电高峰期，家中只接该电饭锅，闭合开关S1使其开始工作11min(由于热量原因，该过程中S2始终与触点a、b接通)，电能表(表盘如图丁所示)的圆盘转了300转，则此过程中实际电压为多少？
答案和解析
1.【答案】D
【解析】解：A正常情况下，人的体温在37℃左右，对人体而言，较为舒适的温度区间为18～25℃，所以A错误；
B.人的脉搏约为70次/分钟，约为每秒1次，所以B错误；
C.教室的高度约为3m，所以C错误；
D.成年人的步行速度约为1.1m/s=3.96km/h，所以D正确；
故选：D。
(1)正常情况下，人的体温在37℃左右，对人体而言，较为舒适的温度区间为18～25℃；
(2)人的脉搏约为70次/分钟；
(3)教室的高度约为3m；
(4)成年人的步行速度约为1.1m/s。
估算类试题是中考中的常见题型，解答这类题的关键是，知道一些常见事物的物理量，并能将不熟悉的物理量转化为我们熟知的物理量。
2.【答案】D
【解析】解：A、由图知，甲、乙的振幅相同，所以响度相同，波形不同，音色不同，故A正确；
B、由图知，丁的振幅最小，故丁的响度最小，故B正确；
C、由图知，甲和乙的振动频率相同，故音调相同，故C正确；
D、由图知，丙的振动频率最小，音调最低，故D错误。
故选：D。
音调跟物体的振动频率有关，振动频率越大，音调越高。
响度跟物体的振幅有关，振幅越大，响度越大。
音色跟发声体的材料、品质有关。
相同时间内，振动的次数越多，频率越大；偏离原位置越远，振幅越大。
通过比较声音的波形图来考查频率对音调的影响和振幅对响度的影响，解题的关键是能够从波形图上看懂频率和振幅。
3.【答案】D
【解析】解：A、光由空气射入水中，不符合题意；
B、折射角等于入射角，光路图错误；
C、光从空气射入水中，不符合题意；
D、光由水斜射入空气中，折射角大于入射角，光路图正确；
故选：D。
(1)池底反射的光由水中斜射入空气时，在水面处发生折射，折射角大于入射角，折射光线远离法线，向水面偏折，人逆着折射光线看去池底位置升高了；
(2)根据光线的传播方向及入射角与折射角间的关系分析各光路图，选出符合要求的选项。
本题考查了光折射的光路图，知道水中的池底变浅时，光的传播方向，折射角与入射角的关系是正确解题的关键。
4.【答案】A
【解析】解：
(1)如图，取相同体积的三种液体V，可得质量关系m甲>m乙>m丙，由ρ=mV可知ρ甲>ρ乙>ρ丙；
(2)在图1中，三种液体的质量相同，而ρ甲>ρ乙>ρ丙，由V=mρ可知V甲所以左边烧杯液体为乙，中间为丙，右边为甲，
三个杯子从左至右依次装的液体种类：乙、丙、甲。
故选：A。
在图2中，取相同体积的三种液体，比较其质量大小，利用密度公式得出三种液体的密度关系；
在图1中，三种液体的质量相同，根据V=mρ得出体积关系，进而确定三个杯子各装的是哪种液体。
本题考查了密度公式的应用，根据物质的m−V图象得出三液体的密度关系是本题的关键。
5.【答案】A
【解析】【分析】
本题主要考查机械效率，知道对谁做的是有用功、对谁做的是额外功及机械效率的计算是解决该题的关键。
(1)对于滑轮组，最钩码做的功是有用功，即W有=Gh；
(2)此题中克服滑轮重做的功是额外功；
(3)W总=W有+W额；
【解答】
解：此题中，钩码的重力相同，钩码上升的高度相同，据W有=Gh可知，所做的有用功相同；此时对动滑轮做的功是额外功，不计绳子和摩擦，滑轮相同，即额外功相同，即W额是相同的，据W总=W有+W额可知，所以W总是相同的，故拉力做的功相同，即W甲=W乙，机械效率η=W有W总×100%，故也是相同的，即η甲=η乙。
故选：A。
6.【答案】C
【解析】解：A、反复弯折铁丝时，通过做功把人体的化学能转化为铁丝的内能，使铁丝温度升高；
B、火车经过时，通过克服摩擦力做功把机械能转化为内能，使铁轨温度升高；
C、用火炉烧水，水吸收热量，温度升高，热量由火转移到水中，是能量的转移，是通过热传递来改变水的内能的；
D、搓手时，双手相互摩擦，克服摩擦力做功，机械能转化成内能，从而使手发热，这是通过做功的方式改变内能；
故选：C。
根据以下知识，逐一分析各选项，作出选择；
(1)改变物体内能的方式有两种：做功与热传递，这两种方式在改变物体内能的效果上是等效的；
(2)热传递是能量的转移过程，热传递的实质是内能从一个物体转移到另一个物体，
或者是从物体的高温部分转移到低温部分，在此过程中能量的形式不发生变化；
(3)做功的实质是能量的转化过程，在做功过程中能量的形式发生变化。
本题是考查了改变物体内能的两种方式，即做功和热传递；判断哪种方式改变了物体的内能，关键是看是能量的转化还是能量的转移，发生能量转化的是做功的方式，发生能量转移的是热传递的方式。
7.【答案】C
【解析】解：
甲图进气门开启，气体流入汽缸，是吸气冲程；乙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程；丙图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；丁图排气门开启，气体流出汽缸，是排气冲程；则一个工作循环顺序甲丙乙丁；故C正确。
故选：C。
汽油机的一个工作循环由如图所示的四个冲程组成：吸气冲程、压缩冲程、做功冲程、排气冲程。判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功；”进行分析。
本题考查了内燃机的四个冲程的判断，解决此题需要结合内燃机的四个冲程工作特点进行分析解答。
8.【答案】C
【解析】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I=2.6A，
L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2=0.52A，
则灯L1中的电流：
I1=I−I2=2.6A−0.52A=2.08A。
故选：C。
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，根据并联电路的电流特点和两个电流表的指针在同一个位置确定两表量程，根据分度值读出示数，进一步求出灯L1中的电流。
本题考查了并联电路的电流特点和电流表的读数，会确定两电流表的量程是关键。
9.【答案】D
【解析】解：由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电压表V3测电源的电压，
因为串联电路中总电压等于各分电压之和，所以电压表V3的示数即电源的电压为：U3=U1+U2=2.5V+3.8V=6.3V。
故选：D。
由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电压表V3测电源的电压，根据串联电路的电压特点可知电压表V3的示数。
本题考查了串联电路的电压特点，分清电路的连接方式和电表所测的电路元件是关键。
10.【答案】C
【解析】解：
A.由图像可知，污染指数越大，可变电阻的阻值越小，根据串联电路的分压特点可知，可变电阻两端的电压越小，则定值电阻两端的电压越大，即电压表示数越大，故A错误；
B.由图像可知，污染指数越小，可变电阻的阻值越大，电路总电阻越大，根据 P=U2R 可知，电源电压不变，总电阻越大，总功率越小，故B错误；
C.电压表示数为1V时，电路中电流为 I=U0R0=1V10Ω=0.1A；
可变电阻两端电压为 UR=U−U0=3V−1V=2V；
根据欧姆定律可得，可变电阻连入电路中的阻值为 R=URI=2V0.1A=20Ω；
由图像可知，电阻为20Ω时，污染指数为150，属于重度污染，故C正确；
D.由图像可知，污染指数为50时，可变电阻连入电路中的阻值为50Ω，根据串联电路的分压特点可知，U′0U=R0R+R0
即 U′03V=10Ω10Ω+50Ω，解得：U′0=0.5V，即电压表示数为0.5V，故D错误。
故选：C。
(1)由图象可知，污染指数越大，可变电阻的阻值越小，根据串联电路的分压特点分析电压表示数变化；
(2)由图象可知，污染指数越小，可变电阻的阻值越大，根据欧姆定律分析电路中电流的变化，根据P=UI分析总功率的变化；
(3)根据欧姆定律求出电路中电流，根据串联电路的分压特点求出可变电阻两端电压，再根据欧姆定律求出可变电阻连入电路中的阻值，根据图象分析污染程度；
(4)由图象可知，污染指数为50时，可变电阻连入电路中的阻值，根据分压特点求出电压表示数。
此题主要考查的是学生对欧姆定律、串联电路的分压特点的理解和掌握，读懂图象是解决此题的关键。
11.【答案】A
【解析】解：由电路图可知，开关S闭合后，如果乙为电流表，将会造成电源短路；如果甲为电流表，则L2被短路、不能工作；
所以，甲、乙均为电压表，此时灯L1、L2串联连接，电压表甲测L2两端电压，电压表乙测电源电压；
因串联电路中总电压等于各分电压之和，
所以，两灯泡两端的电压之比：
U1U2=U乙−U甲U甲=5−33=23，
因串联电路中各处的电流相等，且灯泡L1、L2都能正常发光，
所以，由P=UI可得，两灯泡的额定功率之比：
P1P2=U1IU2I=U1U2=23。
故选：A。
根据电压表并联在电路中、电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和电功率公式求出两灯泡的额定功率之比。
本题考查了电压表和电流表在电路中的作用、串联电路的特点以及电功率公式的应用，关键是明确甲乙仪表的种类和测量对象。
12.【答案】D
【解析】解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；
再闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路；
若灯L2短路时，电路的电流会很大，将保险丝烧断，灯泡L1也不会发光，说明电路存在断路；
用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的，则L2没有断路；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路。
故选：D。
试电笔在使用时，笔尖接触火线，氖管会发光；灯不亮的原因可能是断路或者短路，结合试电笔检测时氖管的发光情况判断具体的故障位置。
本题考查家庭电路故障的分析，相对比较简单，属于基础题。
13.【答案】C
【解析】解：
A、由图知，电流从螺线管的左端流入，右端流出，根据安培定则，可以判断通电螺线管的B端是N极，A端是S极，通电螺线管受到地磁场的作用会发生转动，故A项错误。
BCD、通电螺线管受到地磁场的作用发生转动，A端是S极，A端要和地磁场的N极相吸引，且地磁场的N极在地理南极附近，所以最后螺线管的A端要指向地理的南方，故C正确，BD错误。
故选：C。
首先根据安培定则判断通电螺线管的磁极，然后根据通电螺线管受到地磁场的作用进行分析。
本题考查了安培定则、地磁场对放入其中的磁体产生磁力作用、地磁场的N极在地理南极附近，地磁场的N极在地理南极附近这个知识点学生容易混淆。
14.【答案】B
【解析】解：A、超导体电阻为零，电流流过超导体时，超导体不能发热，超导体不能用来制作电饭锅中的电热丝，故A错误；
B、手机是利用电磁波来传递信息的，故B正确；
C、天然气不能在短时间内形成，天然气是不可再生能源，故C错误；
D、大亚湾核电站利用的是核裂变释放的能量，故D错误；
故选：B。
利用下列知识分析判断：
(1)超导体电阻为零，电流流过超导体时，超导体不能发热，超导体不能用来制作电饭锅中的电热丝；
(2)手机是利用电磁波来传递信息的；
(3)能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；
(4)现在的核电站是利用核裂变释放的能量发电的。
本题考查了超导体的性质、手机信息的传递、能源的分类、核电站的工作原理，涉及的知识点较多，是一道学科综合题，但难度不大，是一道基础题。
15.【答案】响度 音色
【解析】解：“震耳欲聋”是说声音的振幅较大，声音的响度也会很大；
因为不同的乐器发出声音的音色不同，所以我们可以通过它们的音色判断乐器的种类；
故答案为：响度，音色。
响度的大小主要与声音的振幅有关，振幅越大，响度越大；振幅越小，响度越小。
音色反映的是声音的品质与特色，它跟发声体的材料和结构有关。
解决此类问题要会根据响度、音色和音调的定义区分乐音特征的三个因素。
16.【答案】2.7×107 300
【解析】解：
(1)当潜水艇漂浮在海面上时，根据漂浮条件可得它受到的浮力：
F浮=G潜水艇=mg=2.7×103×103kg×10N/kg=2.7×107N；
(2)潜水艇潜入水中时受到的浮力：
F浮′=ρ水gV排=ρ水gV潜水艇=1.0×103kg/m3×10N/kg×3×103m3=3×107N；
要使潜水艇下潜，
G潜水艇+G水≥F浮′，
所以至少要向水舱充入海水的重力：
G水=F浮′−G潜水艇=3×107N−2.7×107N=3×106N，
根据G=mg和ρ=mV可得，至少要向水舱充入海水的体积：
V水=G水ρ水g=3×106N1×103kg/m3×10N/kg=300m3；
故答案为：2.7×107；300。
(1)知道潜水艇的质量，利用重力公式可求潜水艇的重，根据物体的漂浮条件求潜水艇漂浮时受到水的浮力；
(2)知道潜水艇的总体积，利用阿基米德原理可求潜水艇潜入水中受到的浮力F浮′，要使潜水艇下潜，潜水艇的自重(潜水艇重加上水箱内水重)大于受到的浮力，据此求出在水箱内至少加的重力，然后可求向水舱充入海水的体积。
本题综合考查了学生对重力公式、密度公式、阿基米德原理、物体的漂浮条件的掌握和运用，计算时要求灵活选用公式。
17.【答案】平衡 压力
【解析】解：(1)共享单车在水平地面上静止，车的重力与地面对车的支持力大小相等、方向相反、在同一直线上、在同一物体上，因此受到的重力与地面对它的支持力是一对平衡力；
(2)刹车时捏紧车闸，这是在接触面粗糙程度一定的情况下，通过增大压力的方法来增大摩擦的。
故答案为：平衡；压力。
(1)二力平衡的条件：大小相等、方向相反、在同一直线上、在同一物体上；
(2)增大摩擦的方法：在压力一定时，增大接触面的粗糙程度。在接触面的粗糙程度一定时，增大压力。
本题考查平衡力的辨别和增大摩擦力的方法，难度不大，是一道基础题。
18.【答案】80% 720
【解析】解：由图可知，动滑轮上有三段绳子，即n=3；
(1)该滑轮组的机械效率：
η=W有用W总=fs物Fs=fs物F×3s物=f3F=48N3×20N×100%=80%；
(2)物体在1min内移动的距离：s物=vt=0.2m/s×60s=12m，
则绳子自由端移动的距离：s=3s物=3×12m=36m，
拉力做的功：W=Fs=20N×36m=720J。
故答案为：80%；720。
由图可知，动滑轮上有三段绳子，即n=3；
(1)用滑轮组水平拉动物体时，克服物体与水平面间摩擦力做的功是有用功，拉力做的功是总功，且绳端移动的距离s=ns物，利用η=W有用W总求出滑轮组的机械效率；
(2)先利用s=vt求出物体在1min内移动的距离，再根据s=ns物求出绳子自由端移动的距离，最后利用公式W=Fs求出拉力做的功。
使用滑轮组水平拉动物体时，有用功等于摩擦力与物体移动的距离的乘积，不要不加理解的套用公式W=Gh。
19.【答案】快 扩散
【解析】解：组成物质的分子在不停地无规则运动，当气温突然变暖，花朵分泌的芳香油分子在空中做无规则运动的速度加快，分子的扩散加快，因此花香就特别郁，这是一种扩散现象。
故答案为：快；扩散。
一切物质的分子都在不停地做无规则运动，且温度越高，分子运动越剧烈；花香分子在空气中做无规则运动越快，人们闻到的花香味越浓烈。
本题考查了分子在永不停息做无规则运动的知识以及分子运动与温度的关系，锻炼了学生学以致用的能力。
20.【答案】导体 开关
【解析】解：容易导电的是物体是导体，不容易导电的物体是绝缘体，小球应该选用导体材料制作。
当电风扇不慎被触碰，发生倾斜或倾倒时，小球就会滚向一侧使电路断开，起到保护作用，小球起到断开或闭合电路的作用，在电风扇电路中的作用相当于开关。
故答案为：导体；开关。
风扇这个自动控制装置是开关，当小球在最低端时，接通电路，所以小球利用导体材料制成。
本题通过电扇上的自动保护，考查了导体和电路中的开关作用等，体现了生活处处皆物理。留心观察生活，用所学的物理知识来解释生活中有关问题。
21.【答案】串 1.6
【解析】解：(1)由图可知两灯泡只有一条电流的路径，即为串联；
(2)由图知电压表V测灯L2两端电压，因为串联电路两端电压等于各部分电压之和，所以灯L1两端的电压：U1=U−U2=3V−1.4V=1.6V。
故答案为：串；1.6。
(1)由图可知两灯泡只有一条电流的路径，即为串联，灯L1、L2串联，电压表V测灯L2两端电压；
(2)根据串联电路两端电压等于各部分电压之和即可求出灯L1两端的电压。
本题考查串联电路电压的规律，是一道基础题。
22.【答案】解：由图可知，压敏电阻Rx与定值电阻R0串联，要组成电路需要与电源、开关串联，
当所称量物体对压敏电阻的压力增大时，因压敏电阻Rx的阻值随所受压力的增大而减小，所以电路的总电阻减小，
由I=UR可知，电路中的电流增大，R0两端的电压增大，
因串联电路中总电压等于各分电压之和，
所以，Rx两端的电压减小，
由电压表Ⓥ的示数随所称量物体对压敏电阻的压力增大而增大可知，电压表应并联在R0两端，如下图所示：
【解析】由图可知，压敏电阻Rx与定值电阻R0串联，要组成电路需要与电源、开关串联，压敏电阻Rx的阻值随所受压力的增大而减小，电路的总电阻减小，由欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知Rx两端的电压变化，然后根据题意确定电压表并联的位置。
本题考查了根据题意连接实物电路图，根据题意判断出电压表并联的位置是关键。
23.【答案】B 热胀冷缩 99 保持不变 A 液化
【解析】解：(1)酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调节温度计的高度，所以安装器材应按照自下而上的顺序进行；
(2)实验室所用温度计是根据液体的热胀冷缩规律制成的；
(3)分析实验数据：水的温度升高到99℃后，温度不再变化，说明实验时水的沸点是99℃；水在沸腾过程中虽然不断吸收热量，但温度保持不变；
(4)水在沸腾过程中，不断吸热，内部的水不断汽化形成大量气泡，气泡上升时，气泡周围的水又不断汽化，气泡体积越来越大，到水面破裂开，所以图A表示水正在沸腾时水中气泡上升过程中的情形；
(5)“白气”实际上是小水滴，是水蒸气遇冷液化形成的。
故答案为：(1)B；(2)热胀冷缩；(3)99；保持不变；(4)A；(5)液化。
(1)实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度计的使用规则固定好其位置，据此解答。
(2)实验室所用温度计是根据液体的热胀冷缩规律制成的。
(3)沸腾时的温度为沸点。沸腾时温度不变，继续吸热。
(4)沸腾时，烧杯中所有的水温度都一样，气泡越往上，所受水的液体压强越小，且不断有液态水汽化为水蒸气进入气泡，故气泡越来越大。
(5)物质由气态变为液态称为液化。
本题考查“探究水的沸腾时温度变化特点”的实验，重点考查了实验器材组装、沸点辨别、沸腾特点、实验现象分析等问题。
24.【答案】(1)；
(2)0.3；8；
(3)②闭合开关S、S1
③U1R0U−U1
【解析】【分析】
本题考查了实物图的连接和电流表的读数、欧姆定律的应用、串联电路的特点等，关键是知道有电压表、无电流表时可根据串联电路的电流、电压特点进行设计实验。
(1)变阻器应串联在电路中，且要一上一下接线柱进行连接；
(2)明确电流表的量程和分度值，读出示数，再利用欧姆定律的变形公式计算电阻的大小；
(3)由电路图可知，当开关S、S1均闭合时电路为Rx的简单电路，电压表测电源的电压；当开关S闭合、S1断开时，R0、Rx串联，电压表测Rx两端的电压；根据串联电路的分压特点和定值电阻的阻值求出Rx的阻值，据此设计实验步骤得出结果。
【解答】
(1)变阻器应串联在电路中，可将导线一端接在变阻器上端，另一端接在电阻R右端，如图所示。
(2)读图可知，电流表的量程为0～0.6A，其分度值为0.02A，则电流表的示数为0.3A。
由公式I=UR得，
R=UI=Ω；
(3)实验步骤：
①闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，用电压表测出电源的电压U；
③因串联电路中总电压等于各分电压之和，
所以，R0两端的电压：
U0=U−Ux=U−U1，
因串联电路中各处的电流相等，
所以，I=U0R0=UxRx，即U−U1R0=U1Rx，
解得：Rx=U1R0U−U1。
故答案为：(1)；
(2)0.3；8；
(3)②闭合开关S、S1；③U1R0U−U1。
25.【答案】答：骑车时，等质量的空气在相同的时间内同时通过遮阳伞车的上表面和下表面，由于遮阳伞上表面弯曲，呈圆弧状，所以遮阳伞上部的空气流速快，压强小；下部的空气流动慢，压强大。在这两个压强差的作用下，遮阳伞受到一个向上的升力，感觉车把象被人向上提起。
【解析】比较骑车时，空气经过遮阳伞上下的路程，就可判断遮阳伞上下的空气流速大小，结合流体压强和流速的关系，可分析出骑车时遮阳伞会产生向上的升力。
通过分析遮阳伞上下方空气的流速来判断压强的大小是解决本题的关键。
26.【答案】解：(1)由图乙所示图像可知，
当石块没有浸入水中时，拉力等于重力，即：F=G=1400N，
石料的质量：
m石=Gg=1400N10N/kg=140kg，
当石块完全浸入后，拉力等于重力减去浮力，
F浮=G−F′=1400N−900N=500N；
(2)根据阿基米德原理，F浮=ρ水gV排，得：
V排=F浮ρ水g=500N1×103kg/m3×10N/kg=5×10−2m3，
因为石料完全浸没，石料的体积：
V石=V排=5×10−2m3；
(3)石料的密度：
ρ石=m石V石=140kg5×10−2m3=2.8×103kg∕m3。
【解析】解决本题的关键是通过图乙确定石料的重力及钢丝绳受到的拉力，并会利用称重法计算出石料受到的浮力。
27.【答案】解：(1)开关S、Sl闭合，S2断开，调节滑动变阻器使小灯泡正常发光时，灯泡L与R2串联，
因串联电路中总电压等于各分电压之和，且小灯泡正常发光，
所以，滑动变阻器两端的电压U2=U−UL=18V−15V=3V，
因串联电路中各处的电流相等，
所以，由P=UI可得，电路中的电流I=IL=PLUL=5W15V=13A，
由I=UR可得，小灯泡的电阻、滑动变阻器接入电路的阻值分别为RL=ULIL=15V13A=45Ω，R2=U2I=3V13A=9Ω；
(2)开关S、S2闭合，Sl断开时，R1与R2串联，电压表测R2两端的电压，
当电压表的示数为2V时，R1两端的电压U1=U−U2′=18V−2V=16V，
则电阻R1的电功率P1=U12R1=(16V)220Ω=12.8W；
(3)电压表改为“0～15V”量程，由R1由串联电路的分压特点可知，此时电压表的示数为9V，电路安全，
即当开关S、Sl闭合，S2断开，且R2接入电路中的电阻最大时，电路的总功率最小，
因串联电路中总电阻等于各分电阻之和，
所以，电路的最小总功率P=U2R2大+RL=(18V)245Ω+45Ω=3.6W。
答：(1)开关S、Sl闭合，S2断开，调节滑动变阻器使小灯泡正常发光时，小灯泡的电阻为45Ω，滑动变阻器接入电路的阻值为9Ω；
(2)开关S、S2闭合，Sl断开，当电压表示数为2V时，电阻R1的电功率为12.8W；
(3)电压表改为“0～15V”量程，当开关S、Sl闭合，S2断开，且R2接入电路中的电阻最大时，电路的总功率最小，最小功率为3.6W。
【解析】(1)开关S、Sl闭合，S2断开，调节滑动变阻器使小灯泡正常发光时，灯泡L与R2串联，小灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电路的电流特点和P=UI求出电路中的电流，利用欧姆定律求出小灯泡的电阻和滑动变阻器接入电路的阻值；
(2)开关S、S2闭合，Sl断开时，R1与R2串联，电压表测R2两端的电压，当电压表的示数为2V时，根据串联电路的电压特点求出R1两端的电压，利用P=UI=U2R求出电阻R1的电功率；
(3)电压表改为“0～15V”量程，当R2的最大阻值与灯泡L串联时，电路的总电阻最大，由串联电路的分压特点可知此时电压表的示数，从而判断出电路安全，电路的总功率最小，据此判断开关的状态，根据电阻的串联和P=UI=U2R求出电路的最小总功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的综合应用，正确判断出电路总电阻最大时电路的连接方式是关键。
28.【答案】解：(1)由图乙可知，当开关S2向上与触点a、b接通时，该电路为R1和R2的并联电路；当S2向下仅与触点c接通时，该电路为只含有R2的简单电路；并联电路的总电阻小于其中任一用电器的电阻，因此开关S2向上与触点a、b接通时，电路总电阻最小，由欧姆定律可知此时电路总电流最大，由图丙可知，此时电路中的电流为I大=3A，则当S2向下仅与触点c接通时，电路中的电流为I小=2A；
由I=UR可知，电阻R2的阻值为：R2=UI小=220V2A=110Ω；
由并联电路的电流特点可知通过R1的电流为：I1=I大−I小=3A−2A=1A，
则电阻R1的阻值为：R1=UI1=220V1A=220Ω；
(2)由图丙可知，电饭锅在这次煮饭的过程中消耗的电能：W=W1+W2=UI1t+UI2t=220V×3A×(10+5)×60s+220V×2A×(5+10)×60s=9.9×105J；
(3)3000r/kW⋅h表示电路中用电器每消耗1kW⋅h电能，电能表的圆盘转过3000r；
电能表圆盘转了300r，电饭锅消耗的电能；W′=300r3000r/kW⋅h=0.1kW⋅h=3.6×105J；
该过程中S2始终与触点a、b接通，R1与R2并联，
则电路总电阻为：R=R1R2R1+R2=220Ω×110Ω220Ω+110Ω=2203Ω，
由W=U2Rt可知，实际电压：U实= WRt= 3.6×105J×2203Ω11×60s=200V。
答：(1)电热丝R2的阻值为110Ω；
(2)电饭锅在这次煮饭的过程中消耗的电能为9.9×105J；
(3)此过程中实际电压为200V。
【解析】(1)当开关S2向上与触点a、b接通时，该电路为R1和R2的并联电路；当S2向下仅与触点c接通时，该电路为只含有R2的简单电路；并联电路的总电阻大于其中任一用电器的电阻，由此可知当开关S2向上与触点a、b接通时，电路总电阻最小，电路总电流最大，通过图丙可知此时电路中的电流I大，进而可知当S2向下仅与触点c接通时，电路中的电流I小(即通过R2的电流)；由并联电路的电流特点可得出通过R1的电流；利用欧姆定律的变形式可求R1和R2的阻值；
(2)利用W=UIt计算出电饭锅在这次煮饭的过程中消耗的电能；
(3)3000r/kW⋅h表示电路中用电器每消耗1kW⋅h电能，电能表的圆盘转过3000r，据此可求出电能表圆盘转了300r，电饭锅消耗的电能；
由题意可知，该过程中S2始终与触点a、b接通，则电饭锅工作时始终R1与R2并联，利用并联电路的电阻特点计算出并联的总电阻；再利用W=U2Rt的变形式可求出实际电压。
本题考查了欧姆定律、电功率的计算公式的应用，熟练掌握并联电路的电流、电阻和电压特点，并理解电能表的参数的含义是解题的关键。时间/min
0
1
2
3
4
5
6
7
8
…
温度/℃
90
92
94
96
98
99
99
99
99
…
