2024届广东省广州市普通高中高三下学期毕业班综合测试（二）物理试题（Word版）

这是一份2024届广东省广州市普通高中高三下学期毕业班综合测试（二）物理试题（Word版），共8页。试卷主要包含了考生必须保持答题卡的整洁等内容，欢迎下载使用。

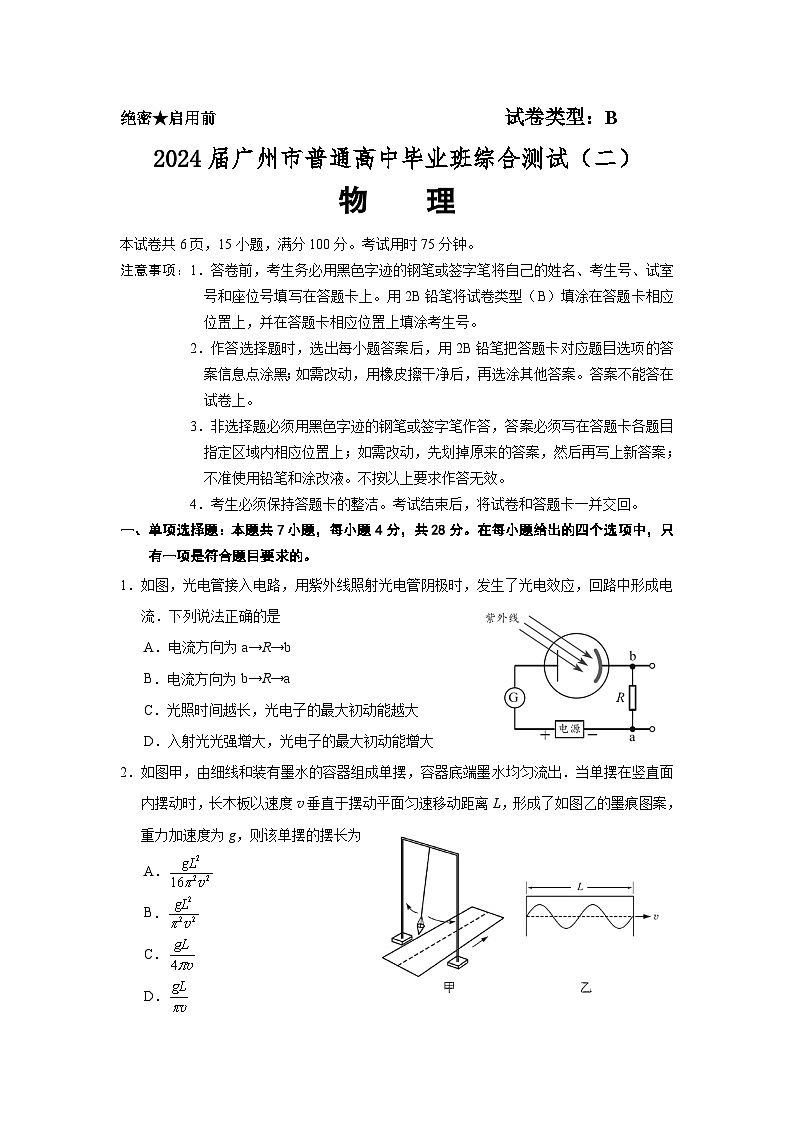

物 理
本试卷共6页，15小题，满分100分。考试用时75分钟。
注意事项：1．答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的姓名、考生号、试室号和座位号填写在答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上，并在答题卡相应位置上填涂考生号。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保持答题卡的整洁。考试结束后，将试卷和答题卡一并交回。
一、单项选择题：本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．如图，光电管接入电路，用紫外线照射光电管阴极时，发生了光电效应，回路中形成电流．下列说法正确的是
A．电流方向为a→R→b
B．电流方向为b→R→a
C．光照时间越长，光电子的最大初动能越大
D．入射光光强增大，光电子的最大初动能增大
2．如图甲，由细线和装有墨水的容器组成单摆，容器底端墨水均匀流出．当单摆在竖直面内摆动时，长木板以速度v垂直于摆动平面匀速移动距离L，形成了如图乙的墨痕图案，重力加速度为g，则该单摆的摆长为
A．
B．
C．
D．

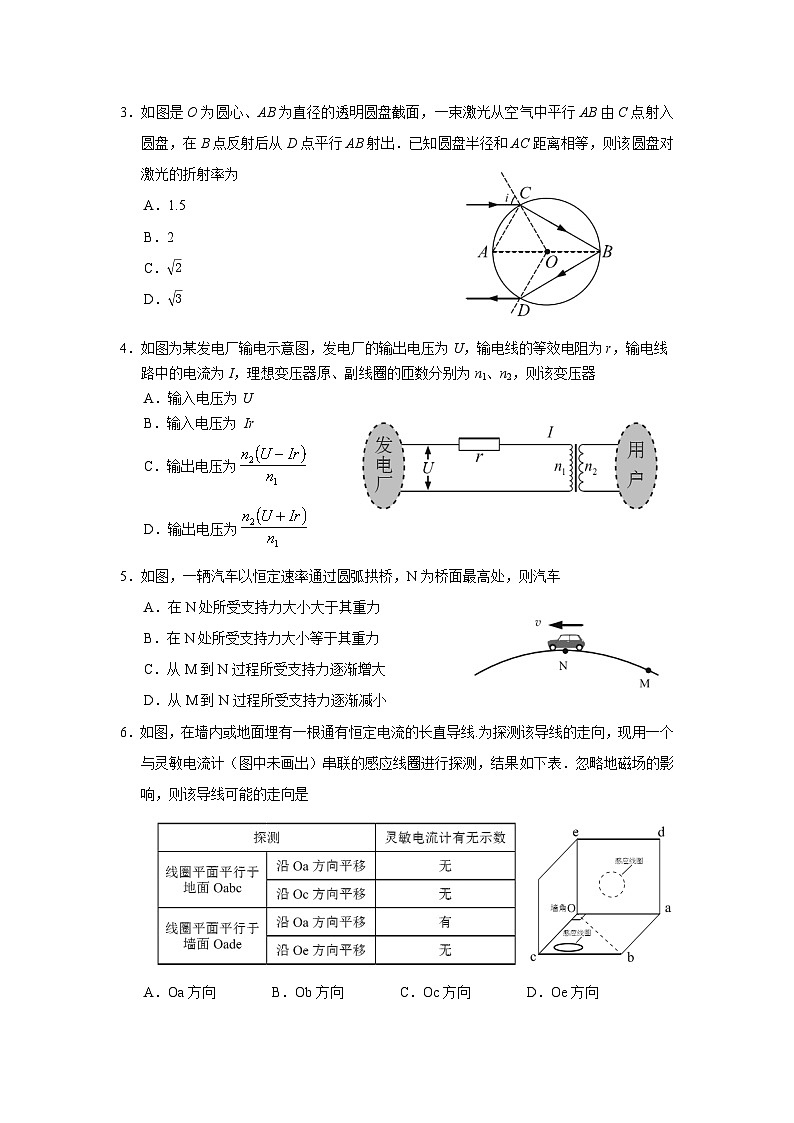

3．如图是O为圆心、AB为直径的透明圆盘截面，一束激光从空气中平行AB由C点射入圆盘，在B点反射后从D点平行AB射出．已知圆盘半径和AC距离相等，则该圆盘对激光的折射率为
A．1.5
B．2
C．eq \r(2)
D．eq \r(3)
4．如图为某发电厂输电示意图，发电厂的输出电压为U，输电线的等效电阻为r，输电线路中的电流为I，理想变压器原、副线圈的匝数分别为n1、n2，则该变压器
A．输入电压为U
B．输入电压为 Ir
C．输出电压为
D．输出电压为
5．如图，一辆汽车以恒定速率通过圆弧拱桥，N为桥面最高处，则汽车
A．在N处所受支持力大小大于其重力
B．在N处所受支持力大小等于其重力
C．从M到N过程所受支持力逐渐增大
D．从M到N过程所受支持力逐渐减小
6．如图，在墙内或地面埋有一根通有恒定电流的长直导线.为探测该导线的走向，现用一个与灵敏电流计（图中未画出）串联的感应线圈进行探测，结果如下表．忽略地磁场的影响，则该导线可能的走向是
A．Oa方向 B．Ob方向 C．Oc方向 D．Oe方向

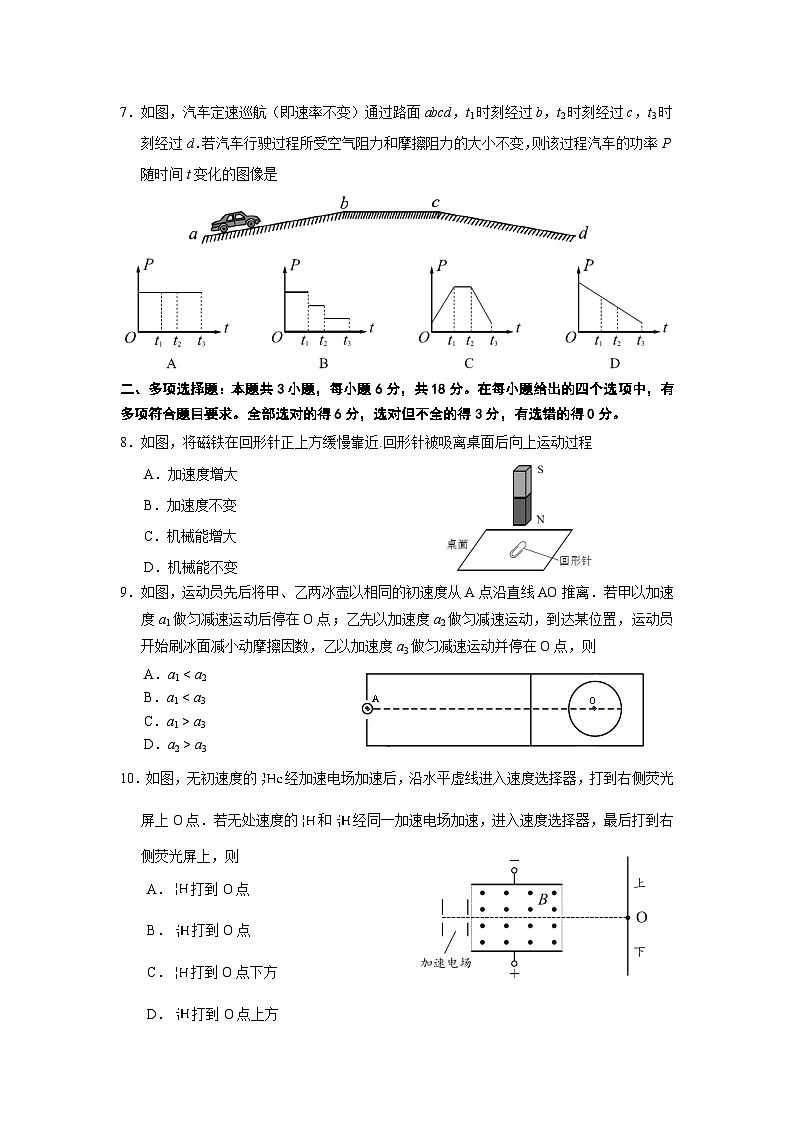

7．如图，汽车定速巡航（即速率不变）通过路面abcd，t1时刻经过b，t2时刻经过c，t3时刻经过d．若汽车行驶过程所受空气阻力和摩擦阻力的大小不变，则该过程汽车的功率P随时间t变化的图像是
二、多项选择题：本题共3小题，每小题6分，共18分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分。
8．如图，将磁铁在回形针正上方缓慢靠近.回形针被吸离桌面后向上运动过程
A．加速度增大
B．加速度不变
C．机械能增大
D．机械能不变
9．如图，运动员先后将甲、乙两冰壶以相同的初速度从A点沿直线AO推离．若甲以加速度a1做匀减速运动后停在O点；乙先以加速度a2做匀减速运动，到达某位置，运动员开始刷冰面减小动摩擦因数，乙以加速度a3做匀减速运动并停在O点，则
A．a1 < a2
B．a1 < a3
C．a1 > a3
D．a2 > a3
10．如图，无初速度的经加速电场加速后，沿水平虚线进入速度选择器，打到右侧荧光屏上O点．若无处速度的和经同一加速电场加速，进入速度选择器，最后打到右侧荧光屏上，则
A．打到O点
B．打到O点
C．打到O点下方
D．打到O点上方
三、非选择题：共54分，考生根据要求作答。
11．（7分）如图甲，用量程为5N的弹簧测力计，测量一个超出其量程的物体的重力：
（1）将表面印有等距圆环的白纸固定在竖直放置的木板上；
（2）三根细线分别与弹簧测力计一端、一个图钉、待测重物相连，弹簧测力计的另一端固定，通过改变图钉在木板的位置调节细线OB，使细线的结点O与圆环的圆心位置重合；
（3）标出OA、OB、OC的拉力方向，记录弹簧测力计的读数_________N；
（4）①根据共点力平衡条件和平行四边形定则，用“力的图示”在图乙中作出OA、OB拉力的合力；
②由作图结果可得重物的重力为 N（结果保留一位小数）．
12．（10分）用图(a)的电路研究电容器的充放电，电源电动势为12V（内阻忽略不计）；R1、R2、R3为定值电阻，其中R2=160Ω；电流传感器（内阻忽略不计）将电流信息传入计算机，显示出电流随时间变化的I-t图像．
（1）①闭合开关K2，开关K1与1接通，待充电完成后，再与2接通，电容器放电的I-t图像如图(b)中的图线Ⅰ，图线Ⅰ与时间轴围成的“面积”为S1，其物理意义是_______________________________；
