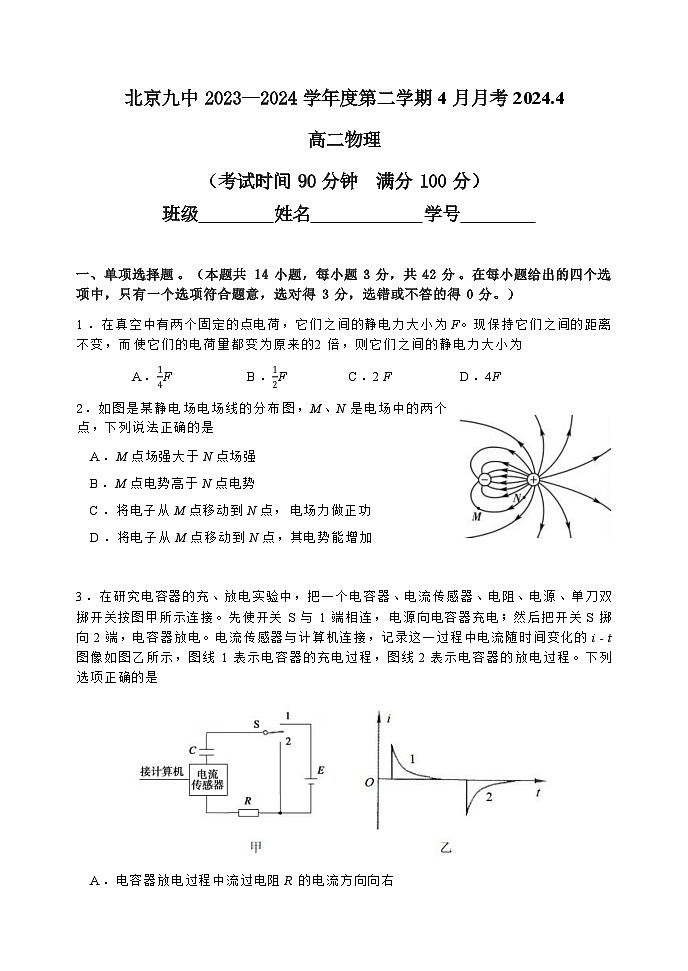

（考试时间 90 分钟 满分 100 分）
班级 姓名 学号
一、单项选择题 。（本题共 14 小题，每小题 3 分，共 42 分 。在每小题给出的四个选 项中，只有一个选项符合题意，选对得 3 分，选错或不答的得 0 分。）
1 ．在真空中有两个固定的点电荷，它们之间的静电力大小为 F。现保持它们之间的距离 不变，而使它们的电荷量都变为原来的2 倍，则它们之间的静电力大小为
A ．F B ．F C ．2 F D ．4F
2．如图是某静电场电场线的分布图，M、N 是电场中的两个 点，下列说法正确的是
A ．M 点场强大于 N 点场强
B ．M 点电势高于 N 点电势
C ．将电子从 M 点移动到 N 点， 电场力做正功
D ．将电子从 M 点移动到 N 点，其电势能增加
3 ．在研究电容器的充、放电实验中，把一个电容器、电流传感器、电阻、电源、单刀双 掷开关按图甲所示连接。先使开关 S 与 1 端相连， 电源向电容器充电；然后把开关 S 掷 向 2 端，电容器放电。电流传感器与计算机连接，记录这一过程中电流随时间变化的 i - t 图像如图乙所示，图线 1 表示电容器的充电过程，图线 2 表示电容器的放电过程。下列 选项正确的是
A ．电容器放电过程中流过电阻 R 的电流方向向右

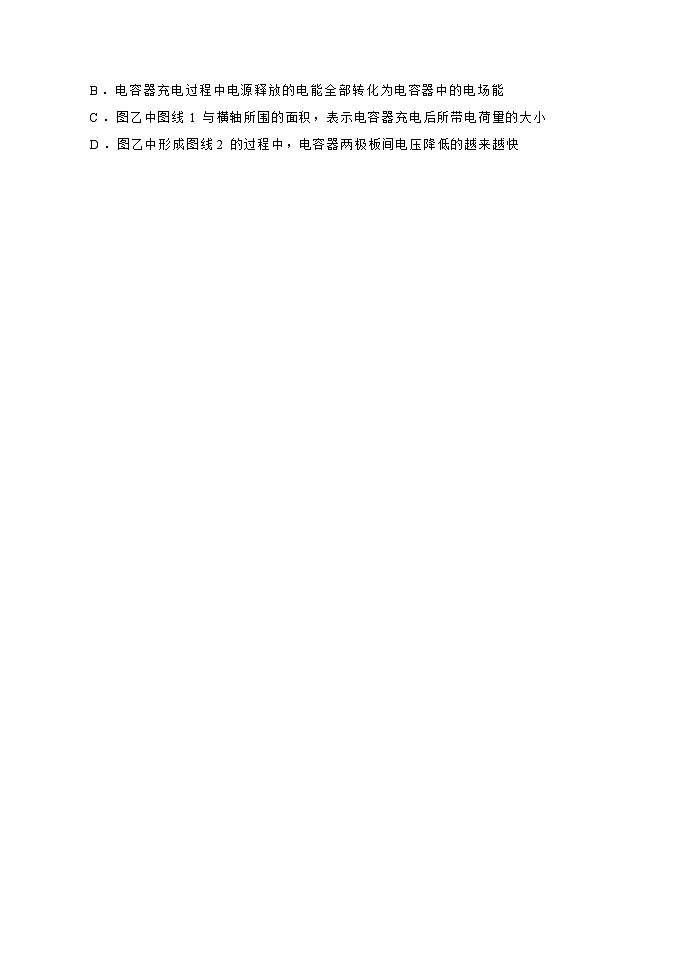

B ．电容器充电过程中电源释放的电能全部转化为电容器中的电场能
C ．图乙中图线 1 与横轴所围的面积，表示电容器充电后所带电荷量的大小
D ．图乙中形成图线 2 的过程中，电容器两极板间电压降低的越来越快

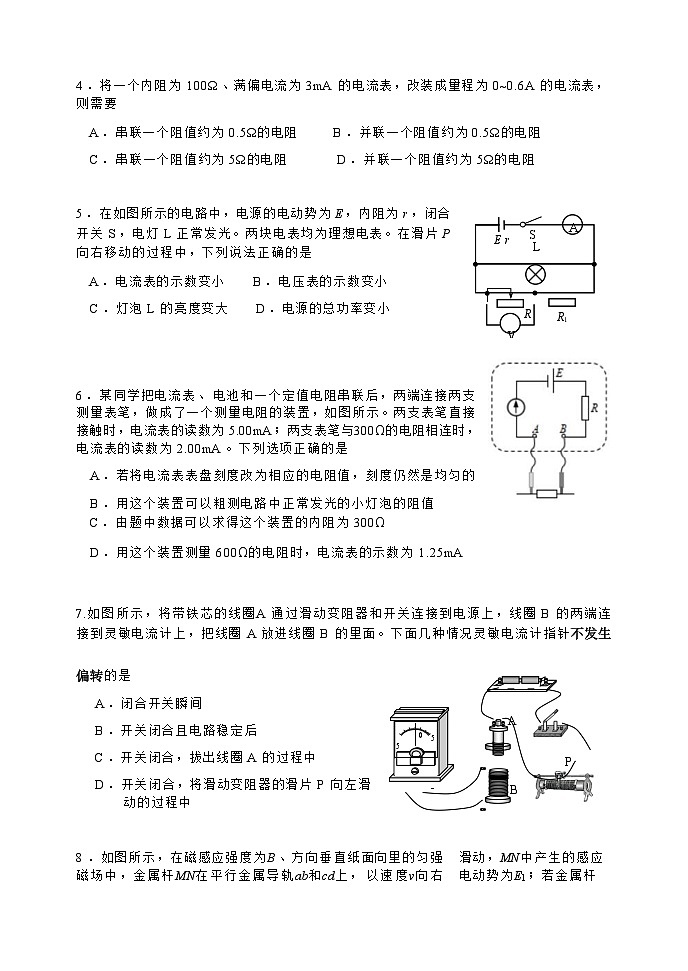

4 ．将一个内阻为 100Ω 、满偏电流为 3mA 的电流表，改装成量程为 0~0.6A 的电流表， 则需要
A ．串联一个阻值约为 0.5Ω的电阻 B ．并联一个阻值约为 0.5Ω的电阻
C ．串联一个阻值约为 5Ω的电阻 D ．并联一个阻值约为 5Ω的电阻
5 ．在如图所示的电路中，电源的电动势为 E ，内阻为 r ，闭合 开关 S ，电灯 L 正常发光。两块电表均为理想电表。在滑片 P 向右移动的过程中，下列说法正确的是
A ．电流表的示数变小 B ．电压表的示数变小
C ．灯泡 L 的亮度变大 D ．电源的总功率变小
A
R1
R
V
S L
P
E r
6 ．某同学把电流表、 电池和一个定值电阻串联后，两端连接两支 测量表笔，做成了一个测量电阻的装置，如图所示。两支表笔直接 接触时，电流表的读数为 5.00mA；两支表笔与300Ω的电阻相连时， 电流表的读数为 2.00mA 。下列选项正确的是
A ．若将电流表表盘刻度改为相应的电阻值，刻度仍然是均匀的
B ．用这个装置可以粗测电路中正常发光的小灯泡的阻值 C ．由题中数据可以求得这个装置的内阻为 300Ω
D ．用这个装置测量 600Ω的电阻时，电流表的示数为 1.25mA
7.如图所示，将带铁芯的线圈A 通过滑动变阻器和开关连接到电源上，线圈 B 的两端连 接到灵敏电流计上，把线圈 A 放进线圈 B 的里面。下面几种情况灵敏电流计指针不发生
偏转的是
A ．闭合开关瞬间
B ．开关闭合且电路稳定后
C ．开关闭合，拔出线圈 A 的过程中
D ．开关闭合，将滑动变阻器的滑片 P 向左滑 动的过程中
— —
0 5
+
A
5
P
B
8 ．如图所示，在磁感应强度为B 、方向垂直纸面向里的匀强 磁场中，金属杆MN在平行金属导轨ab和cd上， 以速度v向右 滑动，MN中产生的感应电动势为El ；若金属杆速度改为2v ， 其他条件不变，MN中产生的感应电动势变为E2 。则关于通过 电阻R的电流方向及El ∶E2 的判断，下列说法正确的是
A ．a→c ，1 ∶2 B ．a→c ，2 ∶ 1
C ．c→a ，2 ∶ 1 D ．c→a ，1 ∶2
a M b R v
B x c x x x N X X d x
9.如图所示，一个铝框放在蹄形磁铁的两个磁极之间，铝框可以绕竖 直的转轴自由转动。转动手柄使磁铁绕竖直的转轴旋转，观察到铝 框会随之转动。对这个实验现象的描述和解释，下列说法中正确的 是
A ．铝框的转动快慢与蹄形磁铁的转动快慢总是一致的
B ．铝框的转动方向与蹄形磁铁的转动方向一定是相同的
C ．铝框转动到其平面与磁场方向垂直的位置时，铝框中的感应电 流最大
D．铝框转动到其平面与磁场方向平行的位置时，铝框两个竖直边 受到的磁场力均为零
10.一正弦交变电流的电压随时间变化的规律如图所示。由图可知该交变电流 ( )
A ．周期为 0. 125s
B ．电压的有效值为10、五V C ．电压的最大值为 V
D ．电压瞬时值的表达式为(V)
11.如图所示，一个理想变压器原、副线圈的匝数比 n1﹕n2=5﹕ 1 ，原线圈的两端 a 、b 接正 弦交流电源， 电压表 V1 的示数为 110V ，负载电阻 R=22Ω 。若电压表和电流表都是理想
电表，则下列说法中正确的是
A ．电压表 V2 的示数为 20V
a b
B ．电流表 A 的示数为 2.0A
C ．如果其他条件不变，仅将负载电阻换成一个更 大阻值的电阻，则 V2 的示数会发生变化
D ．变压器的输入功率为 22W
>
>
n1 >
V1
>
< < < >
> > >
n1
V1
