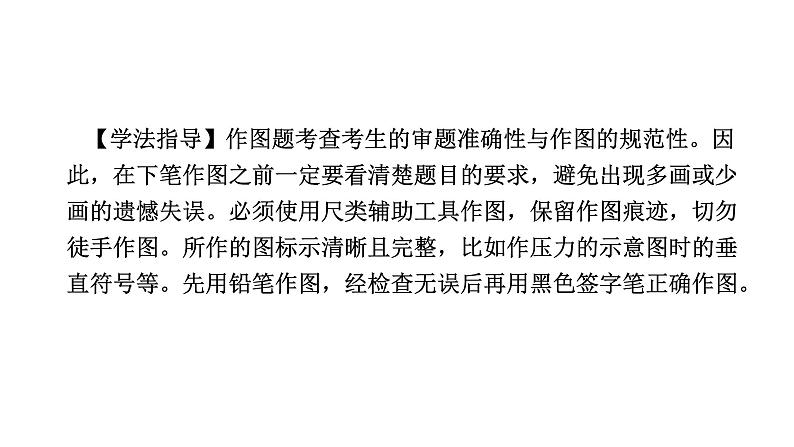

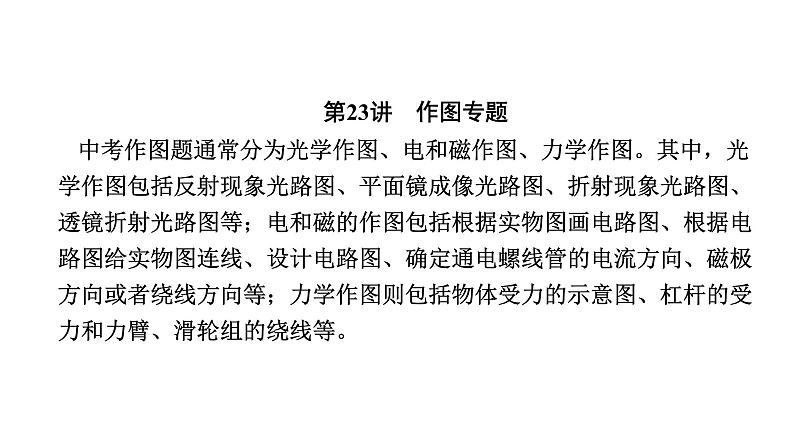

【学法指导】作图题考查考生的审题准确性与作图的规范性。因此，在下笔作图之前一定要看清楚题目的要求，避免出现多画或少画的遗憾失误。必须使用尺类辅助工具作图，保留作图痕迹，切勿徒手作图。所作的图标示清晰且完整，比如作压力的示意图时的垂直符号等。先用铅笔作图，经检查无误后再用黑色签字笔正确作图。

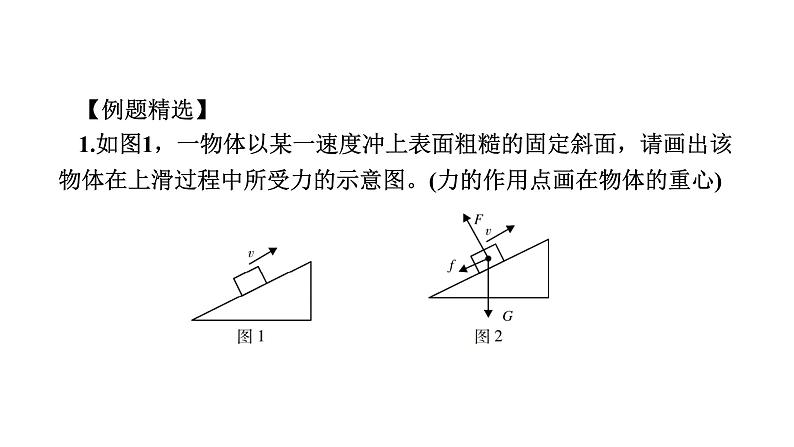

【例题精选】1.如图1，一物体以某一速度冲上表面粗糙的固定斜面，请画出该物体在上滑过程中所受力的示意图。(力的作用点画在物体的重心)

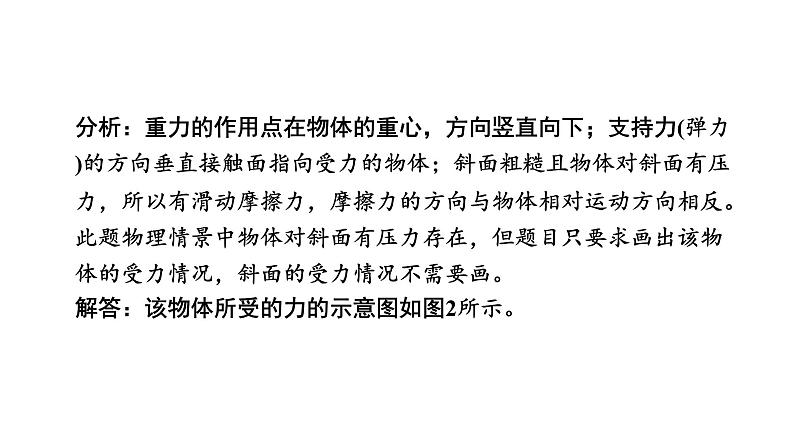

分析：重力的作用点在物体的重心，方向竖直向下；支持力(弹力)的方向垂直接触面指向受力的物体；斜面粗糙且物体对斜面有压力，所以有滑动摩擦力，摩擦力的方向与物体相对运动方向相反。此题物理情景中物体对斜面有压力存在，但题目只要求画出该物体的受力情况，斜面的受力情况不需要画。解答：该物体所受的力的示意图如图2所示。

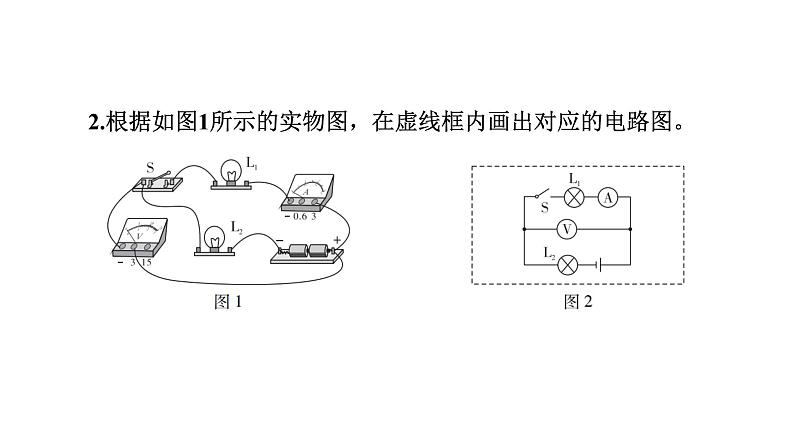

2.根据如图1所示的实物图，在虚线框内画出对应的电路图。

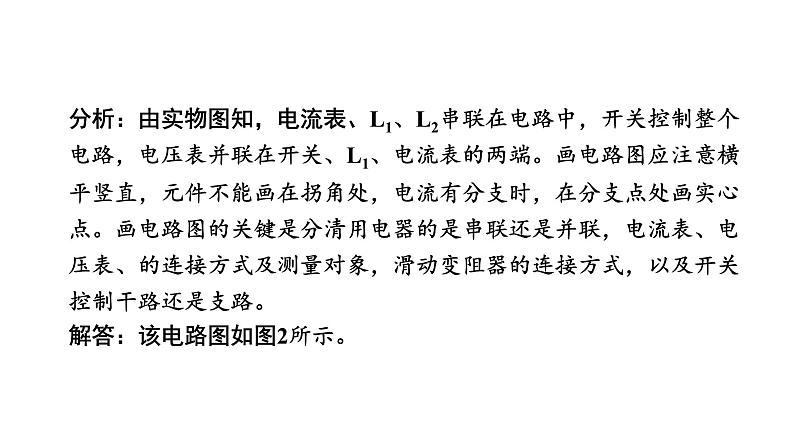

分析：由实物图知，电流表、L1、L2串联在电路中，开关控制整个电路，电压表并联在开关、L1、电流表的两端。画电路图应注意横平竖直，元件不能画在拐角处，电流有分支时，在分支点处画实心点。画电路图的关键是分清用电器的是串联还是并联，电流表、电压表、的连接方式及测量对象，滑动变阻器的连接方式，以及开关控制干路还是支路。解答：该电路图如图2所示。

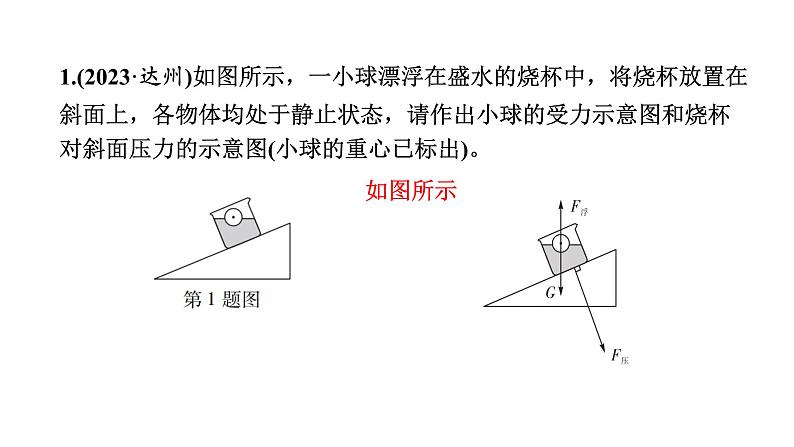

1.(2023·达州)如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图(小球的重心已标出)。
2.(2023·哈尔滨)小丽学习了滑轮的知识后，想利用滑轮组设计一个升降装置，自己把物体吊上楼来，如图，请你画出最省力的绕线方式和物体所受重力的示意图。
3.(2023·成都)植树节当天，学校初二年级开展植树活动。同学们分工合作，如图甲，小高正在用铁锹铲土。将铁锹视为杠杆，O为支点，请在图乙中画出：(1)手在A处施加的最小动力F的示意图。(2)F的力臂L。
4.(2023·烟台)光通过透镜会发生折射，请将图中的入射光线或折射光线补画完整。
5.(2023·鞍山)如图，在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入电路中。(其中部分电路已连接完成且要求开关只控制电灯)
6.(2023·镇江)请根据图中通电螺线管的磁极名称，在虚线框内标出电源的极性(“+”或“-”)和静止小磁针的磁极名称。
1.(2023·郴州)“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。(温馨提示：必须标出光的传播方向)
2.(2023·上海)在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。
3.(2023·东营)如图所示，OB是平面镜前的一个物体。请根据平面镜成像特点画出OB在平面镜中成的像。
4.(2023·宜昌)航天员舱外作业时，宽厚的航天服限制了他的视野，为了看清胸前的操作面板，可以通过手腕处的小镜子(图甲)进行观察。图乙中A点代表航天员的眼睛，B点代表胸前某一按钮，C点是小镜子的位置，请你根据反射光路图在C点准确画出镜面并标出镜面与竖直面的夹角。(保留作图痕迹)
5.(2023·泰安)如图所示，从光源S发出的一条光线射向平面镜，经平面镜反射后过A点，请作出这条入射光线并完成光路图。
6.(2023·乐山)如图所示，一条光线从水中斜射向水面时发生了折射，OA为折射光线，请在图中作出大致的入射光线并标出折射角的度数。
7.(2023·成都)如图甲所示的是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。图乙是其示意图，F为凸透镜的焦点，O为凸透镜的光心，光线a平行于凸透镜的主光轴(图中虚线)。请在图乙中画出：(1)光线a经过凸透镜折射后的光线。(2)光线b经过平面镜反射后的光线。
8.(2022·青海)请你将如图所示的光路图补充完整。
9.(2022·广安)根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。
10.(2021·达州)如图所示，凹透镜的主光轴处于水平位置，F是其焦点，平面镜与水平方向成45°，请画出竖直激光束AO经平面镜反射，再经凹透镜折射的光路图。
11.(2021·宜昌)小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像，请你在图中作光路图确定玩偶S点所成像S'的位置。图中O为老花镜的光心，F为其焦点。
12.(2023·贵州)如图所示的是在水平地板上推动拖把向左移动的情景。请分析并画出地板对拖把头的支持力F和摩擦力f的示意图(O点为拖把头重心)。
13.(2023·临沂)作出图中漂浮在水面上的小球所受力的示意图(O为小球的重心)。
14.(2023·内江)如图，用细线把一个小球悬桂起来，将小球拉到位置A，松开手后小球在A、B、C点之间来回摆动。画出小球在位置A时的受力示意图。
15.(2023·通辽)如图所示，物体A与弹簧连接(弹簧被压缩)，静止在光滑的斜面上，请画出物体A的受力示意图。
16.(2023·苏州)图中，用直棒提升重物，画出图示位置所用最小力F1和阻力F2的力臂L2。
17.(2023·金昌)如图所示，小亮用滑轮组将装修材料运到楼上，请用笔画线帮他组装最省力的滑轮组。
18.(2023·河南)在劳动实践活动中，小刚用平板车运送货物，使货物与车一起沿水平路面向右做匀速直线运动，请在图中以O为作用点，画出该货物的受力示意图。
19.(2023·武威)如图甲所示，小阳乘坐机场水平电梯时，放在电梯上的手提箱与水平电梯以相同速度匀速直线前进，乙图是手提箱在水平电梯上的简化图，请在乙图中画出当电梯突然发生故障停止的瞬间手提箱受到的力的示意图。
20.(2023·潍坊)图甲是一种太阳能“摆叶花”，图乙是其摆动原理图。整个摆件部分是硬质整体，由OA和OBC组成，O为摆动支点。OBC下端固定着磁铁，太阳能电池向线圈提供如图所示电流时，磁铁被推向左上方运动，使摆件顺时针小幅摆动后，立即断电，摆件会自动逆时针摆回来，如此往复。请根据图中所示情况：(1)画出磁铁所受重力的示意图及其力臂。(2)将磁铁下端的磁极名称填入括号中。
21.(2023·大庆)如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，通电螺线管的上端为N极，当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强。
22.(2023·锦州)如图所示是小明家的部分家庭电路，请在括号内标出火线和零线，并将拉线开关控制的灯泡连入电路中。
23.(2023·通辽)如图所示，只闭合开关S1，风扇M和灯泡都不工作；只闭合开关S2，灯泡工作；同时闭合开关S1、S2，灯泡和风扇M都工作，请按要求把电路连接完整。
24.(2023·仙桃)磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。如图，水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图(图中画出了一条磁感线)。已知A左端为N极，请在括号内标出电源左端的极性(“+”或“-”)、B右端的磁极(“N”或“S”)，并标出图中磁感线的方向。
25.(2023·泸州)如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。
26.(2023·宜宾)如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称(要求闭合开关，移动滑片P能改变螺线管磁性强弱)。
27.(2023·广东模拟)如图所示，为一身高测量仪的电路图，请在定值电阻、电流表或电压表中选两个的电路符号填入途中方框，要求被测人身高变高时电表的示数增大。
