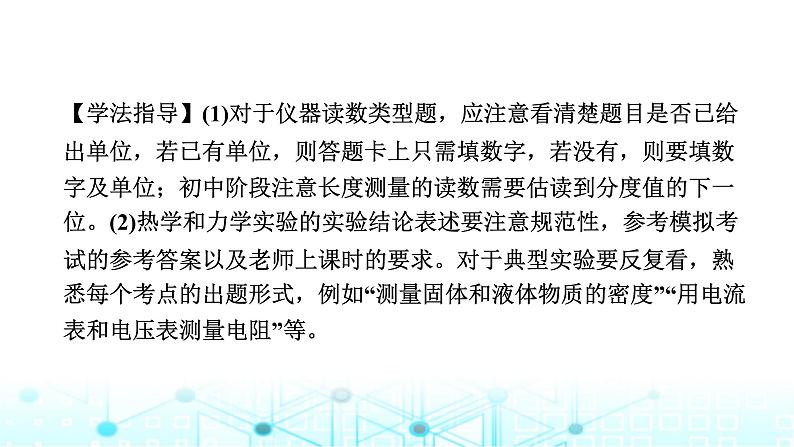

【学法指导】(1)对于仪器读数类型题，应注意看清楚题目是否已给出单位，若已有单位，则答题卡上只需填数字，若没有，则要填数字及单位；初中阶段注意长度测量的读数需要估读到分度值的下一位。(2)热学和力学实验的实验结论表述要注意规范性，参考模拟考试的参考答案以及老师上课时的要求。对于典型实验要反复看，熟悉每个考点的出题形式，例如“测量固体和液体物质的密度”“用电流表和电压表测量电阻”等。
　【例题精选】1.如图甲所示，物体A的长度是　　　　，如图乙所示，停表的读数是　　　　　s。

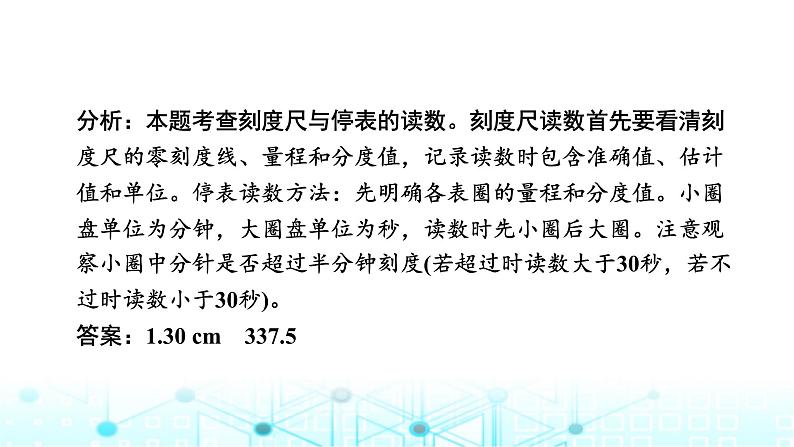

分析：本题考查刻度尺与停表的读数。刻度尺读数首先要看清刻度尺的零刻度线、量程和分度值，记录读数时包含准确值、估计值和单位。停表读数方法：先明确各表圈的量程和分度值。小圈盘单位为分钟，大圈盘单位为秒，读数时先小圈后大圈。注意观察小圈中分针是否超过半分钟刻度(若超过时读数大于30秒，若不过时读数小于30秒)。答案：1.30 cm　337.5

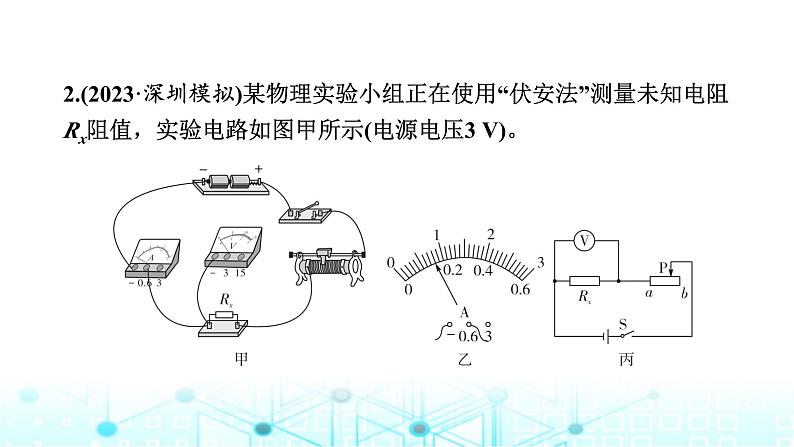

2.(2023·深圳模拟)某物理实验小组正在使用“伏安法”测量未知电阻Rx阻值，实验电路如图甲所示(电源电压3 V)。

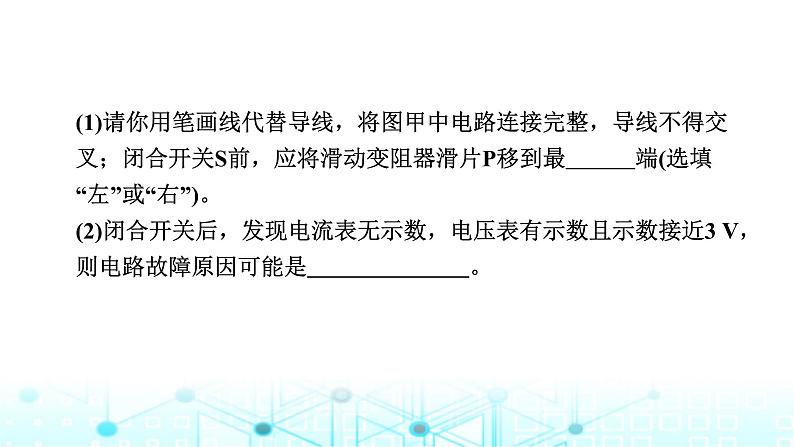

(1)请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉；闭合开关S前，应将滑动变阻器滑片P移到最　　　端(选填“左”或“右”)。 (2)闭合开关后，发现电流表无示数，电压表有示数且示数接近3 V，则电路故障原因可能是　　　　　　　。

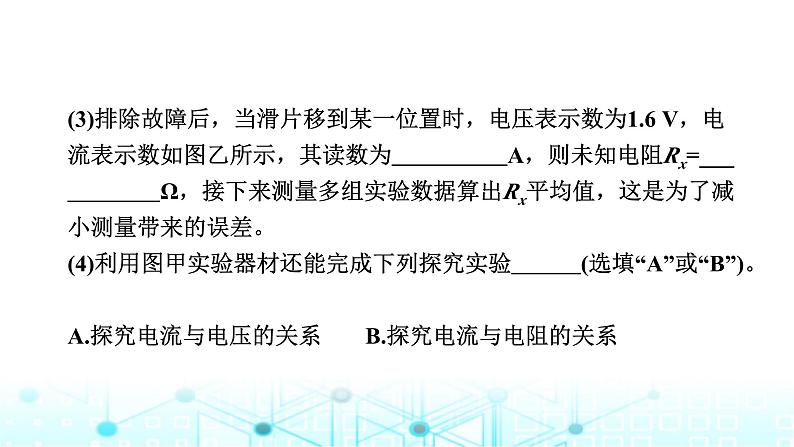

(3)排除故障后，当滑片移到某一位置时，电压表示数为1.6 V，电流表示数如图乙所示，其读数为　　　　　A，则未知电阻Rx=___　　　　Ω，接下来测量多组实验数据算出Rx平均值，这是为了减小测量带来的误差。 (4)利用图甲实验器材还能完成下列探究实验　　　(选填“A”或“B”)。 A.探究电流与电压的关系　B.探究电流与电阻的关系
(5)实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案也可测出Rx阻值，电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为Rmax，请你把以下测量步骤补充完整。①闭合开关S，滑片P移到a端时，读出电压表示数为U1；②闭合开关S，　　　　　　　，读出电压表示数为U2； ③待测电阻Rx=　　　　　　　　　(用已知和测量出的物理量符号表示)。
一、用托盘天平测量物体的质量1.(2023·苏州)托盘天平相当于　　　　杠杆。调节天平平衡时，指针如图所示甲，此时应将平衡螺母向　　　调节。测量物体质量时，右盘砝码及游码示数如图乙，物体质量为　 　　g。
二、用常见温度计测量温度2.(2023·苏州)如图甲所示，试管装有适量碎冰，用酒精灯对烧杯中足量的水进行加热，用温度计测量不同时刻温度值，图中温度计示数为　　　　℃。
3.(2023·深圳模拟)图中体温计的示数是　　　　　℃。
三、用刻度尺测量长度，用表测量时间4.(2023·自贡)如图物体A的长度为　　　　　cm，停表的读数为　　　　　　s。
5.(2023·湖北)用图甲所示方法测出的硬币直径是　　　　cm，图乙中停表读数　　　s。
四、用弹簧测力计测量力6.(2023·深圳)如图所示，弹簧测力计读数为　　　　　N。
7.(2023·福建改编)如图所示，使用弹簧测力计前要进行　　　　；匀速拉动拉动木块，此时木块受到的滑动摩擦力大小为　　　N。
五、用电流表测量电流8.(2023·河南)如图所示，用电流表测量通过小灯泡的电流为　　 A。
9.(2023·广西)如图所示，电流为　　　　　A。
六、用电压表测量电压10.(2023·广东)如图所示，电压表的读数为　　　　　V。
11.(2023·湖南改编)如图所示，图甲中电压表的分度值为　　　V，读数为　　 　V；若使用前出现如图乙所示的情况，则原因是　　　　　　　　。
七、测量物体运动的速度12.(2023·广元)某物理兴趣小组用如图所示的实验装置“测量小车运动的平均速度”。实验中，他们将小车从带刻度(分度值为1 cm)的斜面顶端A点静止释放，并同时按下电子停表开始计时，图中圆圈内显示了小车位于A、B、C三点的时刻(数字分别表示“时：分：秒”)。
(1)由图中的实验数据可知，小车下滑过程中做　　 　运动(选填“减速”“匀速”或“加速”)。 (2)根据图中信息，小车在下滑过程中BC段的平均速度大小是_____　　　　　cm/s。 (3)如果在A点时，先释放小车，后按下停表开始计时，B、C两点都准确计时，则会使所测AB段的平均速度　　　　(选填“偏大”“不变”或“偏小”)。
13.(2023·宜宾)频闪拍摄是研究物体运动的方式之一。某科创小组用频闪拍摄的方法来“测量小车运动的平均速度”，如图所示，他们用相机每隔0.5 s曝光一次，拍摄了小车在斜面上下滑的频闪照片。请根据照片信息回答下列问题。
(1)本实验中刻度尺是测量　　 　　的工具，刻度尺的分度值是　　　cm。 (2)小车从A点到C点的路程SAC=　　　　　cm，从A点运动到C点所用时间tAC=　　　s，小车在AC段的平均速度VAC=　　　　cm/s。 (3)根据照片信息可判断小车做　　　　直线运动(选填“匀速”或“变速”)。 (4)小组同学经过进一步分析得出结论：小车在C点的动能　　　D点的动能(选填“大于”“等于”或“小于”)。
八、测量固体和液体的密度14.(2023·云南)妈妈制作了一杯奶茶，小明想知道奶茶的密度，他将奶茶带到实验室进行了测量。
(1)将托盘天平放在　　　　 工作台上，将游码移至标尺左端的___　　　 　　处，当横梁静止时，指针位置如图甲所示，应将平衡螺母向　　　调节，直到指针对准分度盘的中央刻度线。 (2)小明进行了如下操作：①将适量奶茶倒入烧杯中，用托盘天平测出奶茶和烧杯的质量m1=188.2 g；②将烧杯中的部分奶茶倒入量筒中，如图乙所示，测出奶茶的体积V=　　　　mL； ③用托盘天平测量烧杯和剩余奶茶的质量，如图丙所示，m2=　 g。
(3)根据实验数据，计算出奶茶的密度ρ=　　　　　g/cm3。 (4)在步骤②中，有少量的奶茶附着在量筒液面上方的内壁上，测得的奶茶密度比真实值　　　(选填“大”或“小”)，烧杯中剩余奶茶的密度　　　　(选填“变大”“变小”或“不变”)。
15.(2023·临沂)2023年5月17日，我省莱州市西岭村金矿新勘查出金金属储量200 t，成为国内最大单体金矿床。为研究西岭金矿矿石，小明利用天平和量筒测量了一小块矿石的密度，如图所示。
(1)把天平放在水平台上，将游码移至称量标尺左端的零刻度线上，指针的位置如图甲所示，此时应向　　　(选填“左”或“右”)调节平衡螺母，使天平平衡。 (2)将矿石放在天平的左盘中，通过向右盘加减砝码后，指针的位置如图甲所示，此时应　　　　　　 　　，使天平平衡。 (3)天平平衡后，所用砝码及游码在称量标尺上的位置如图乙所示，则矿石的质量为　　　　g。
(4)向量筒中倒入60 mL的水，用细线拴住矿石并放入量筒中后，量筒中的水面如图丙所示，则矿石的体积为　　　　cm3。 (5)实验所测矿石的密度为　　　　　g/cm3。 (6)因矿石具有吸水性，实验所测矿石的密度值　　　 　(选填“偏大”或“偏小”)。
九、用电流表和电压表测量电阻16.(2023·湖北)在“伏安法测电阻”的实验中，小红选用电源(电压未知且不变)、待测定值直电阻Rx(约10 Ω)和符合要求的滑动变阻器(最大阻值R0已知)等器材，连接了图甲的实物电路。
(1)请用笔画线代替导线将实物电路连接完整(要求：滑片向右移时电流变小)。
(2)闭合开关，移动滑片P，电流表示数有变化，电压表指针不动。为找出故障，小红断开开关，将滑片P移到最大阻值处，然后拆下电压表，分别换用电压表的不同量程在电源两端试触，电压表均无示数。此故障原因是　　　 　　　　(选填“电流表内部短路”“电压表内部断路”或“定值电阻断路”)。
(3)小红发现，不补充器材，利用(2)中已连好的实物电路也能测出Rx阻值，并设计了对应的电路图乙，请将下列实验步骤补充完整：①检查电路无误后，闭合开关，移动滑片P到B端，记录此时电流表示数为I1；②　　　　　　　 　　　，记录此时电流表示数为I2； ③则Rx=　　　　　　 　(用字母I1、I2和R0表示)。
(2023·朝阳)某实验小组的同学利用天平和量筒等器材测量一块玉石的密度，如图所示。
(1)把天平放在水平桌面上，将游码调到标尺左端　　 　　　处，发现指针偏向分度盘的左侧，此时应向　　 　旋动平衡螺母，使横梁在水平位置平衡。 (2)将玉石放在天平的左盘中，向右盘中加减砝码并调节游码直到横梁恢复在水平位置平衡。此时，右盘中的砝码和游码的位置如图甲所示，则玉石的质量是　　　　 　g。 (3)向量筒中加入50 mL的水，将玉石浸没在水中，液面的位置如图乙所示，则玉石的密度是　　　　　kg/m3。
(4)同组的同学认为不用砝码，使用天平、两个相同的烧杯、量筒和水(水的密度用ρ水表示)等器材也能测出玉石的密度。请将实验步骤补充完整：①在两个相同的烧杯中装入等量的水，分别放在已经调平的天平左右两盘中，如图丙所示；②将拴好细线的玉石缓慢浸没在左盘烧杯的水中(不接触烧杯底)，用量筒向右盘的烧杯中加水直到横梁在水平位置恢复平衡，记录加水的体积为V1，如图丁所示；
