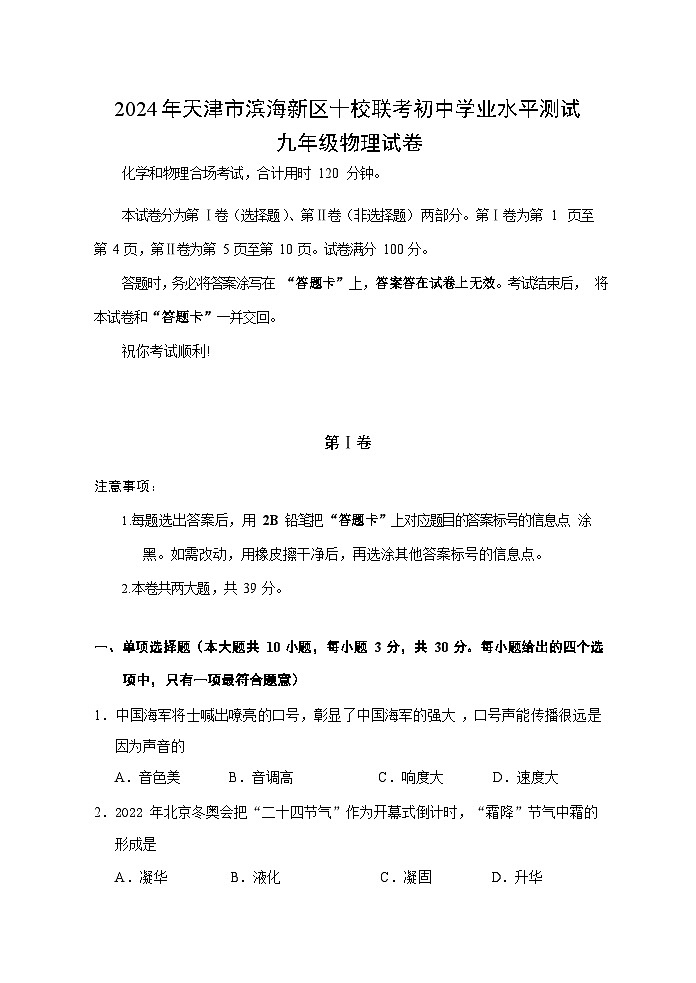

2024年天津市滨海新区十校联考初中学业水平测试物理试卷

这是一份2024年天津市滨海新区十校联考初中学业水平测试物理试卷，共12页。试卷主要包含了本卷共两大题，共 39 分，“节约用水，人人有责”等内容，欢迎下载使用。
化学和物理合场考试，合计用时 120 分钟。
本试卷分为第Ⅰ卷（选择题）、第Ⅱ卷（非选择题）两部分。第Ⅰ卷为第 1 页至
第 4 页，第Ⅱ卷为第 5 页至第 10 页。试卷满分 100 分。
答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结束后， 将本试卷和“答题卡”一并交回。
祝你考试顺利!
第Ⅰ卷
注意事项：
1.每题选出答案后，用 2B 铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号的信息点。
2.本卷共两大题，共 39 分。
一、单项选择题（本大题共 10 小题，每小题 3 分，共 30 分。每小题给出的四个选项中，只有一项最符合题意）
1．中国海军将士喊出嘹亮的口号，彰显了中国海军的强大 ，口号声能传播很远是因为声音的
A．音色美 B．音调高 C．响度大 D．速度大
2．2022 年北京冬奥会把“二十四节气”作为开幕式倒计时，“霜降”节气中霜的形成是
A．凝华 B．液化 C．凝固 D．升华

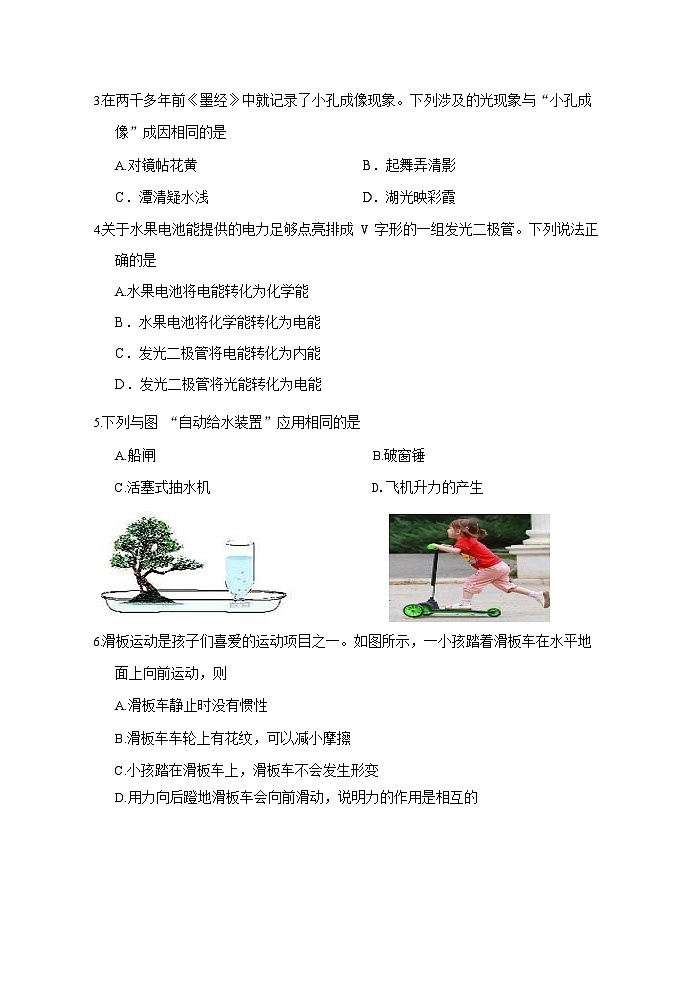

3.在两千多年前《墨经》中就记录了小孔成像现象。下列涉及的光现象与“小孔成 像”成因相同的是
A.对镜帖花黄B．起舞弄清影
C．潭清疑水浅D．湖光映彩霞
4.关于水果电池能提供的电力足够点亮排成 V 字形的一组发光二极管。下列说法正确的是
A.水果电池将电能转化为化学能B．水果电池将化学能转化为电能
C．发光二极管将电能转化为内能
D．发光二极管将光能转化为电能
5.下列与图 “自动给水装置”应用相同的是
A.船闸 B.破窗锤
C.活塞式抽水机 D.飞机升力的产生
6.滑板运动是孩子们喜爱的运动项目之一。如图所示，一小孩踏着滑板车在水平地面上向前运动，则
A.滑板车静止时没有惯性
B.滑板车车轮上有花纹，可以减小摩擦
C.小孩踏在滑板车上，滑板车不会发生形变
D.用力向后蹬地滑板车会向前滑动，说明力的作用是相互的

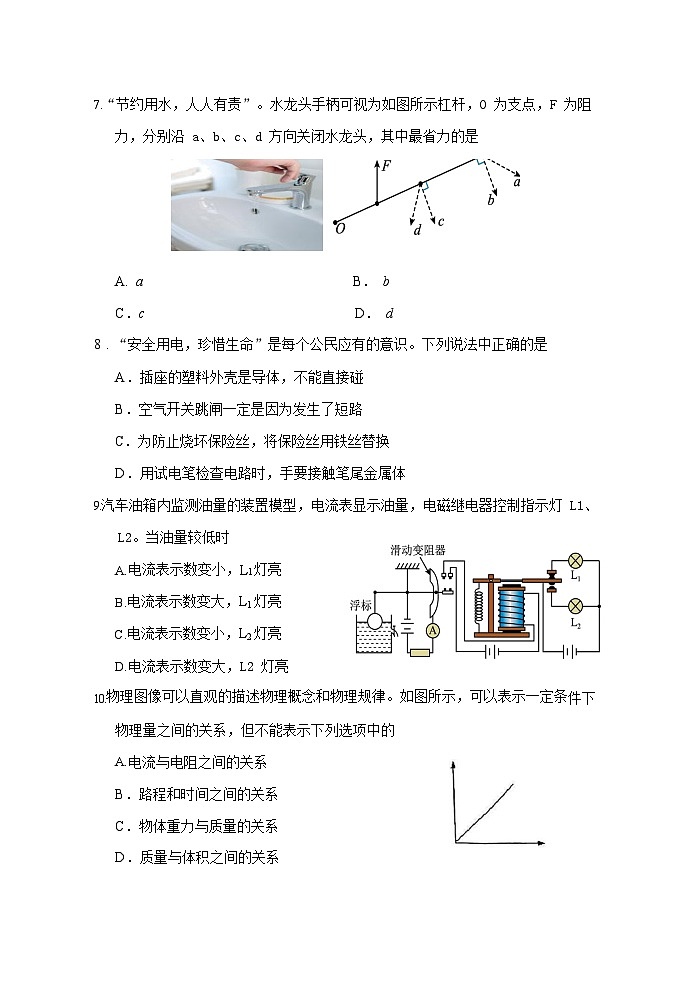

7.“节约用水，人人有责”。水龙头手柄可视为如图所示杠杆，O 为支点，F 为阻力，分别沿 a、b、c、d 方向关闭水龙头，其中最省力的是

A. a B． b
C．cD． d
8 . “安全用电，珍惜生命”是每个公民应有的意识。下列说法中正确的是
A．插座的塑料外壳是导体，不能直接碰 B．空气开关跳闸一定是因为发生了短路 C．为防止烧坏保险丝，将保险丝用铁丝替换
D．用试电笔检查电路时，手要接触笔尾金属体
9.汽车油箱内监测油量的装置模型，电流表显示油量，电磁继电器控制指示灯 L1、L2。当油量较低时
A.电流表示数变小，L1 灯亮
B.电流表示数变大，L1 灯亮
C.电流表示数变小，L2 灯亮
D.电流表示数变大，L2 灯亮
10.物理图像可以直观的描述物理概念和物理规律。如图所示，可以表示一定条件下物理量之间的关系，但不能表示下列选项中的
A.电流与电阻之间的关系B．路程和时间之间的关系
C．物体重力与质量的关系
D．质量与体积之间的关系
二、多项选择题（本大题共 3 小题，每小题 3 分，共 9 分。每小题给出的四个选项
中，均有多个选项符合题意，全部选对的得 3 分，选对但不全的得 1 分，不选或选
错的得 0 分）
11.在“探究凸透镜的成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上形成一个清晰的像。下列说法正确的是（）
A.此时在光屏上成倒立缩小的像B．投影仪是根据该次实验原理制成C．向左移动蜡烛，所成的像将变小D．该透镜焦距满足：7.5 cm < f < 15 cm 12．如图所示，用滑轮组提升所受重力为 900 N 的物体 A，滑轮组绳子自由端在拉力 F 作用下竖直匀速移动了 12 m，同时物体 A 被竖直匀速提升了 4 m，用时40 s，滑轮组的额外功是 400 J（不计绳重和摩擦）。下列说法中正确的是
A．拉力 F 的功率是 100W B．动滑轮所受的重力为 33N
C．物体 A 上升速度是 0.3m/s
D．滑轮组的机械效率是 90%
13.在如图甲所示的电路中，电源电压保持不变， R1 为定值电阻，闭合开关 S， 将滑动变阻器 R2 的滑片 P 从最左端滑到右端，两电压表示数随电流表示数变化的完整图线如图乙 所示。则下列说法正确的是
A.电压表 V1 对应的是图线①
B.电压满足Uc  2Ub
CR2 的最大阻值大于 R1 的阻值
D.电路的最大功率为 2U b I b
2024 年天津市滨海新区十校联考初中学业水平测试
九年级物理试卷
第Ⅱ卷
注意事项：
用黑色字迹的签字笔将答案写在“答题卡”上（作图可用 2B 铅笔）。
本卷共两大题，共 61 分。
三、填空题（本大题共 6 小题，每小题 4 分，共 24 分）
14.小芳站在竖直放置的平面镜前 1.5 m 处，她在镜中的像与她相距m。所成的像为像，不能用光屏承接。
15.为了庆祝建党一百周年，某地用无人机编队在空中组成了“不忘初心，牢记使 命” 图案，此时无人机之间应相对（选填“运动”或“静止”）。当无人机匀速升空时，其机械能将 （选填“增大”或“减小”或“变”） 。
16.如图所示，在一个厚壁玻璃筒里放一块有少量乙醚的棉花，用力把活塞迅速下压，这是通过 （选填“热传递”或“做功”）的方式使筒内气体内能增加的，此能量转化方式类似于某四冲程汽油机的冲程。
17.在水平地面上，用 50 N 的力沿水平方向拉着重为 100 N 的小车匀速前进了 5 m， 在这个过程中，拉力做的功等于J，小车受到的摩擦力为N。
18.通过灯泡 L、定值电阻 R 的电流跟其两端电压的关系如图所示。由图可得定值电阻 R 的阻值为Ω，当把灯泡 L 和定值电阻 R 并联接在电压为 4 V 的电路中，干路电流为A。
19.如图甲所示，为具有加热功能的座椅垫。该座椅垫加热部分的电路简图如图
乙所示，电源电压为 24 V，“高温”挡功率为 36 W，高低温挡的功率比为 3：1，则电热丝 R1 的电阻是Ω，电阻 R1 与 R2 之比为。
乙
四、综合题（本大题共 6 小题，共 37 分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）
20．（6 分）百善孝为先，小明给奶奶买了一个电热暖手宝，其主要参数见图。在额定电压下，用了 600S 的时间将袋内的水由 15℃加热到自动断电。已知水的比热容为 4.2×103J／(kg•℃)，求：
（1）加热过程中水吸收的热量；
（2）暖手宝的效率。
21.（6 分）小明在测量电阻实验中，设计了如图甲所示的实验电路并进行了连接。
（1）小明设计的电路中有一根导线连接有误，请在该导线上打“×”，并在原图上用笔画出正确的连线；
（2）断开开关，检查电路，应将滑片 P 移到最 （选填“左”或“右”）
端；
（3）闭合开关 S，移动滑片 P，当电压表示数为 2.4V，电流表示数如图乙所示，则所测电阻阻值为Ω。
（4）若一个电表发生故障，但有已知的定值电阻 R0 可提供的情况下，下列电路中能测出电阻 R 的阻值的是。
22．（6 分）如图电源电压为 6 V 且保持不变，闭后，电流表 A1 和 A2 的示数分别为0.2 A 和 1.2 A。求：
（1）电阻 R1 的阻值；
（2）通电 1 min，电阻 R2 产生的热量。
23．（6 分）在“探究物体的动能跟哪些因素有关”实验中，钢球 B 的质量是钢球 A的质量的 2 倍。
（1）钢球从斜槽上由静止滚下，碰上木块后，能将木块撞出一段距离。在同样 的水平面上，木块被撞得越远，表明 （选填“钢球”或“木块”）的动能越大；
（2）比较两图进行的实验，可以探究动能大小与速度的关系 。若在两次实验中，木块在水平面上滑行时受到的摩擦力分别为 f1、f2，则 f1f2（选填“>”、“=”或“
