人教版九年级全册第十五章 电流和电路第4节 电流的测量课文配套ppt课件
展开
这是一份人教版九年级全册第十五章 电流和电路第4节 电流的测量课文配套ppt课件,共30页。PPT课件主要包含了毫安或mA,微安或μA,~06,分度值,图15-4-3,电流表故障判断,答案C,A①③,B①④,C②③等内容,欢迎下载使用。

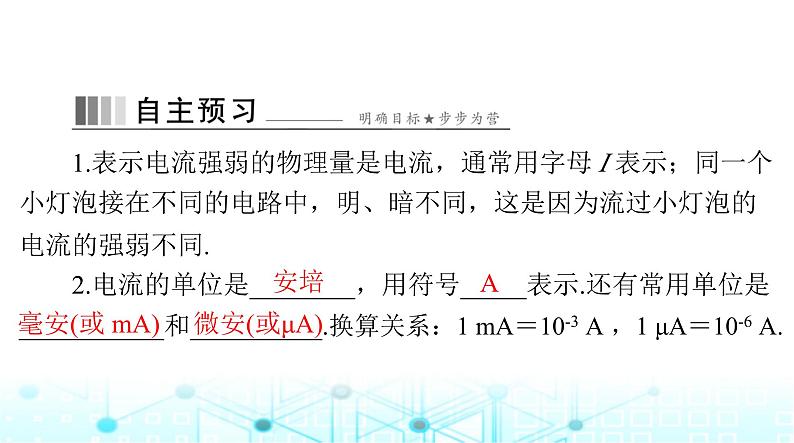

1.表示电流强弱的物理量是电流,通常用字母 I 表示;同一个小灯泡接在不同的电路中,明、暗不同,这是因为流过小灯泡的电流的强弱不同.2.电流的单位是________,用符号_____表示.还有常用单位是___________和__________.换算关系:1 mA=10-3 A ,1 μA=10-6 A.

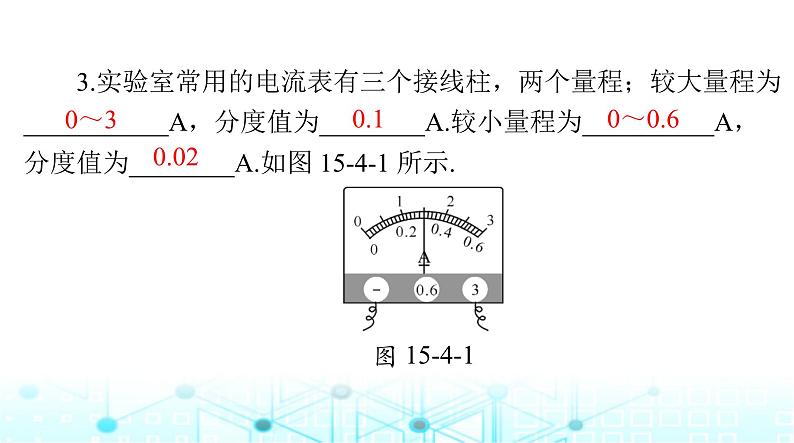

3.实验室常用的电流表有三个接线柱,两个量程;较大量程为___________A,分度值为________A.较小量程为__________A,分度值为________A.如图 15-4-1 所示.

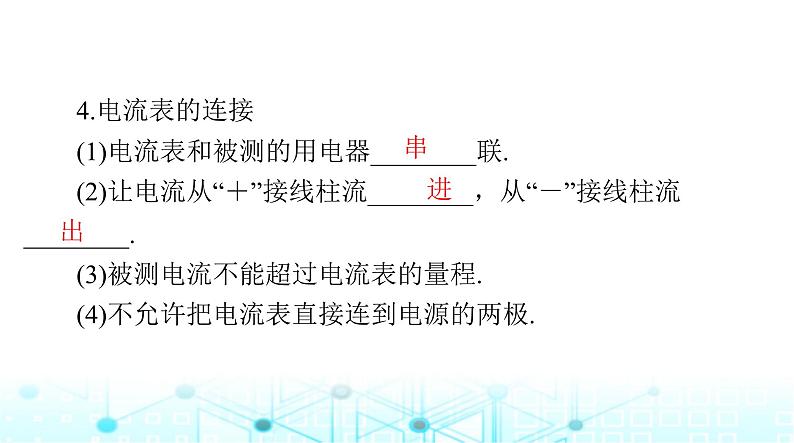

(1)电流表和被测的用电器________联.(2)让电流从“+”接线柱流________,从“-”接线柱流
(3)被测电流不能超过电流表的量程.(4)不允许把电流表直接连到电源的两极.

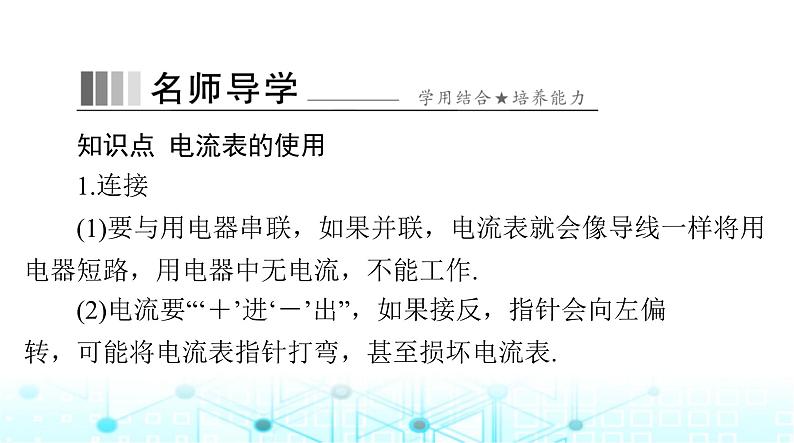

知识点 电流表的使用1.连接
(1)要与用电器串联,如果并联,电流表就会像导线一样将用
电器短路,用电器中无电流,不能工作.
(2)电流要“‘+’进‘-’出”,如果接反,指针会向左偏
转,可能将电流表指针打弯,甚至损坏电流表.

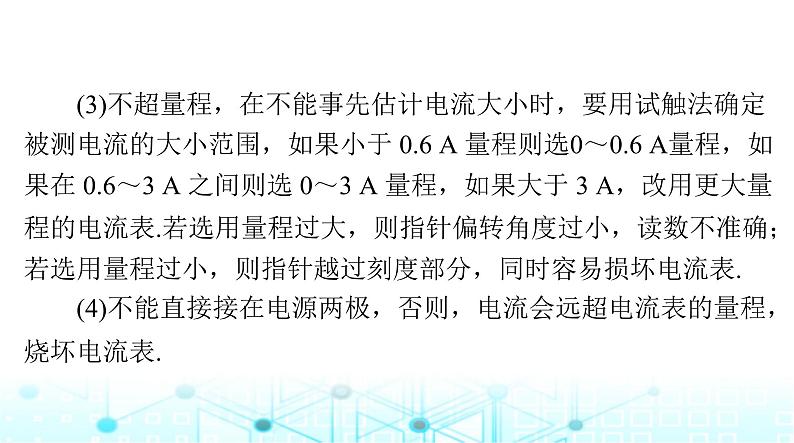

(3)不超量程,在不能事先估计电流大小时,要用试触法确定被测电流的大小范围,如果小于 0.6 A 量程则选0~0.6 A量程,如果在 0.6~3 A 之间则选 0~3 A 量程,如果大于 3 A,改用更大量程的电流表.若选用量程过大,则指针偏转角度过小,读数不准确;若选用量程过小,则指针越过刻度部分,同时容易损坏电流表.(4)不能直接接在电源两极,否则,电流会远超电流表的量程,

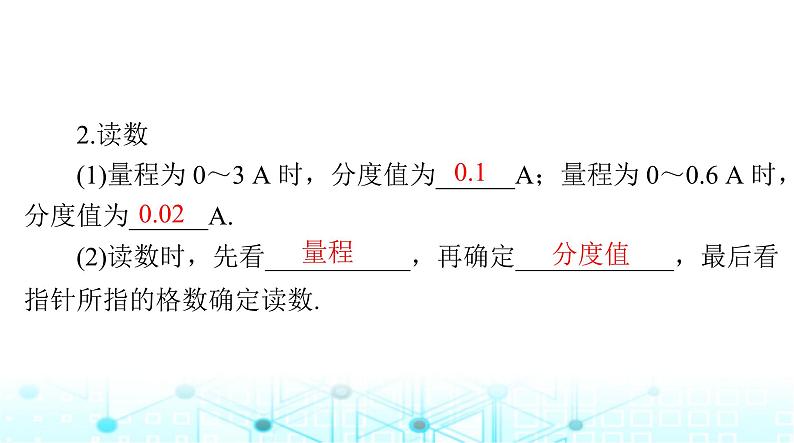

2.读数(1)量程为 0~3 A 时,分度值为______A;量程为 0~0.6 A 时,分度值为______A.(2)读数时,先看___________,再确定____________,最后看
指针所指的格数确定读数.

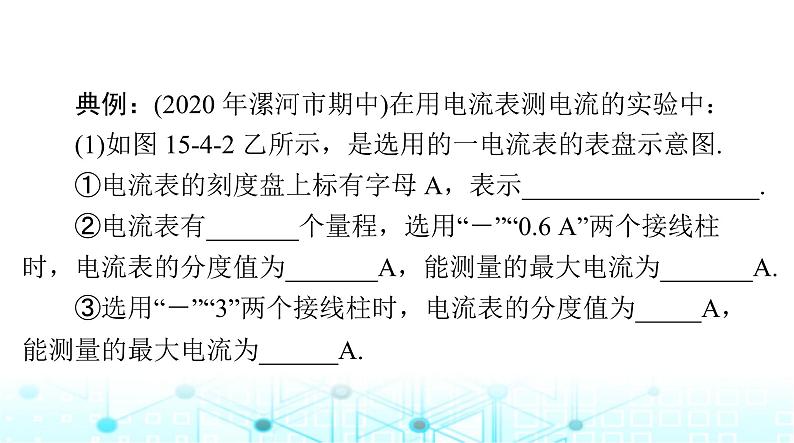

典例:(2020 年漯河市期中)在用电流表测电流的实验中:(1)如图 15-4-2 乙所示,是选用的一电流表的表盘示意图.①电流表的刻度盘上标有字母 A,表示__________________.②电流表有_______个量程,选用“-”“0.6 A”两个接线柱时,电流表的分度值为_______A,能测量的最大电流为_______A.③选用“-”“3”两个接线柱时,电流表的分度值为_____A,
能测量的最大电流为______A.
①连接电路时由于不知电流大小,电流表量程应选用_______
②若某同学连接的电路如图甲所示,则电流表测的是灯________的电流.合上开关后如果电流表的示数如图乙所示,则通过该灯的电流是________A.
③若合上开关后,灯均亮,电流表指针不发生偏转,那么可
能的原因是________(填字母).
A.电流表内部断路B.开关处接触不良C.电流表被短路D.电源供电不足
④只要改动一根导线就可测总电流,请在图中用“×”号指出需改动的导线,并用笔画线,在图中画出改接的导线.
答案:(1)①仪表用于测量电流 ②2 0.02 0.6 ③0.1 3(2)①试触 ②L2 0.46 ③C ④如图 15-4-3 所示.
方法技巧:1.电流表量程的选择应是“能小就小”,即为了使
实验结果更准确,能用小量程尽可能地使用小量程.
2.电流表的两个量程 0~0.6 A 和 0~3 A,指针在同一位置上,分别用两个量程去读数,用 0~3 A 的量程读出来的数据是 0~0.6A 的量程读出来的数据的 5 倍.
变式 1:(2022 年阜新市)下列电路图中,能正确测量通过灯
变式 2:(2022 年宜春市模拟)如图 15-4-4 所示是小江同学用电流表测电流实验电路的一部分,若通过导线 ab 的电流大小为0.6 A,则通过导线 cd 的电流大小是________A 或________A.
答案:0.92 0.28
1.(2023 年上海市一模) 家用电视机正常工作时的电流约为
B.0.5 AD.10 A
A.0.1 AC.5 A答案:B
2.(2022 年广州市期中)如图 15-4-5 所示,关于电流表的说法正
A.电流表 A1 测量通过灯 L1 的电流B.电流表 A2 测量通过灯 L2 的电流C.电流表 A3 测量通过灯 L1 和 L2 的总电流
D.电流表 A1 测量通过灯 L1 和 L2 的总电流答案:D
3.如图 15-4-6 所示,小强把电流表并联在灯 L1 的两端.此时闭
合开关,一定会发生(A.电源短路B.电流表损坏C.L2 的灯丝烧断D.L1 不亮答案:D
4.(2022 年菏泽市)关于如图 15-4-7 所示的电路有以下判断:①L1 和 L2 两灯泡串联;②L1 和 L2 两灯泡并联;③电流表 A1 测灯
泡 L1 的电流;④电流表 A2 测电路中的总电流.其中正确的有(图 15-4-7
5.(2022 年临沂市模拟)一只电流表有“0~0.6 A”和“0~3 A”两个量程,某次实验中用的是“0~0.6 A”的量程上的刻度
盘,发现指针恰好指在 1.5 A,则实际测量值为(
6.(2022 年乐昌市一模)某同学在做一个电学实验时,闭合开关后,发现电流表指针的偏转如图 15-4-8 甲所示.发生这一现象的原因是________________________.纠正后电流表如题图乙所示,电流表的示数为______A.
甲图 15-4-8答案:选用电流表的量程太小 1.3
7.(2021 年台州市)如图15-4-9甲所示,将铁片和铜片插入稀硫酸中,电流表指针发生偏转,此时指针位置如图乙所示,则电流大小为_______A,装置中的虚线框部分相当于电路中的电源,铜片是电源的________极.在其他都不变时,将铁换成更活泼的金属X,产生了更大的电流,则金属 X 可能是_______(填“锌”“银”或“铜”).
8.(2023 年吉安市校级一模)如图 15-4-10 甲所示,是用电流表测量电流的实验,请正确回答以下问题:
(1)电流表使用前,应检查指针是否对准__________,如果有
(2)连接电路时,开关应断开,电流表必须________联在被测的那部分电路中,且应选用合适的量程,使电流从电流表的________流出.
(3)图甲是某同学连接好的电路,合上开关后,此时电流表测灯________的电流,如果电流表的示数如图乙所示,则经过该灯的电流大小是________A.
(4)请在图甲中某根导线上画“×”号,并用笔画线代替导线,将该导线正确改接到另一接线柱,使电流表变为测干路中的电流.
答案:(1)零刻度线 (2)串 负接线柱 (3)L1 0.52(4)如图 7 所示.
