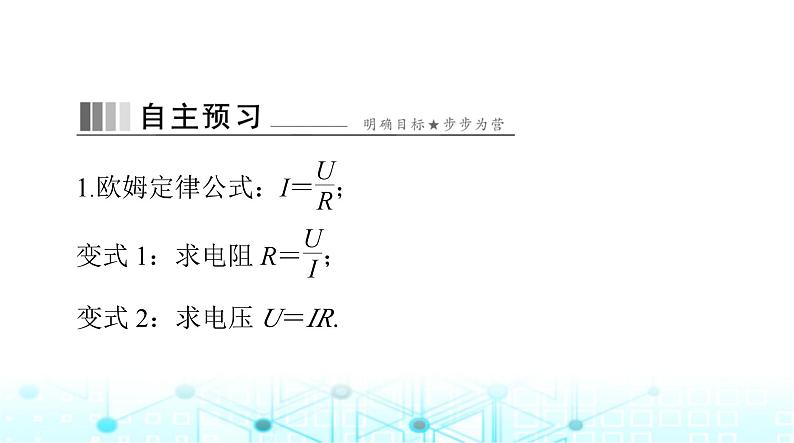

变式 2：求电压 U＝IR.

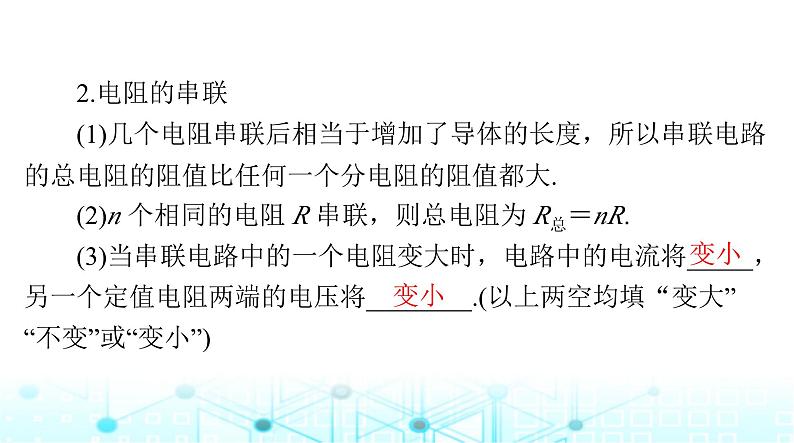

(1)几个电阻串联后相当于增加了导体的长度，所以串联电路的总电阻的阻值比任何一个分电阻的阻值都大.(2)n 个相同的电阻 R 串联，则总电阻为 R总＝nR.(3)当串联电路中的一个电阻变大时，电路中的电流将_____，另一个定值电阻两端的电压将________.(以上两空均填“变大”“不变”或“变小”)

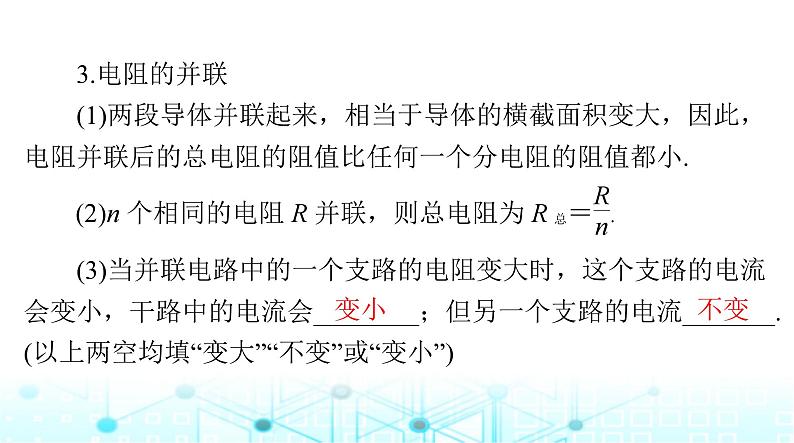

(1)两段导体并联起来，相当于导体的横截面积变大，因此，电阻并联后的总电阻的阻值比任何一个分电阻的阻值都小.(3)当并联电路中的一个支路的电阻变大时，这个支路的电流会变小，干路中的电流会________；但另一个支路的电流_______.(以上两空均填“变大”“不变”或“变小”)

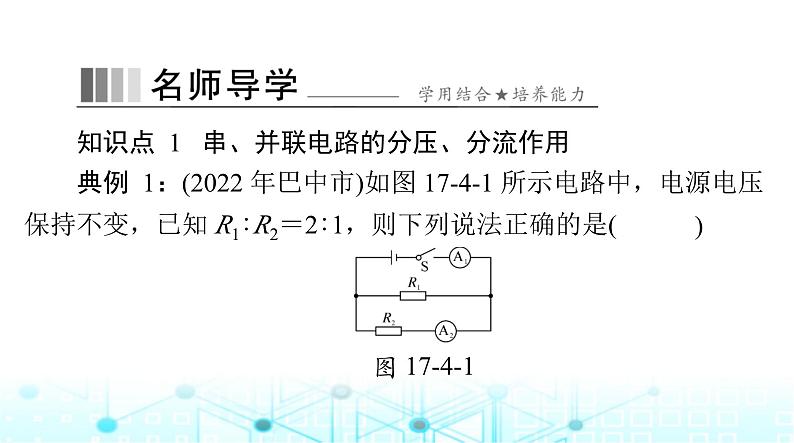

知识点 1 串、并联电路的分压、分流作用典例 1：(2022 年巴中市)如图 17­4-1 所示电路中，电源电压
保持不变，已知 R1∶R2＝2∶1，则下列说法正确的是(图 17-4-1

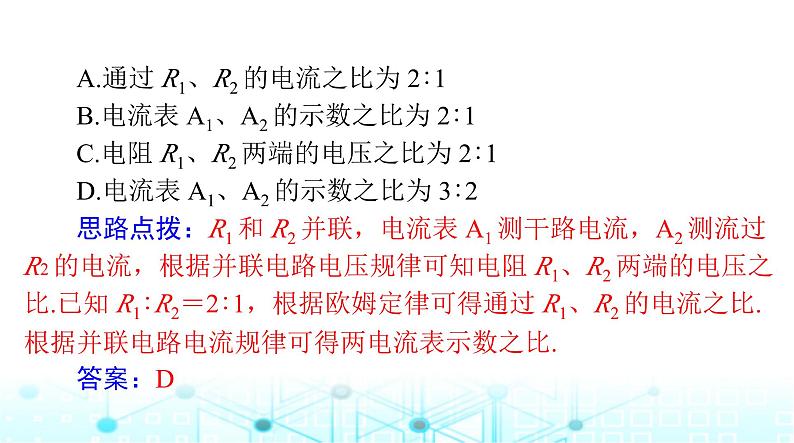

A.通过 R1、R2 的电流之比为 2∶1B.电流表 A1、A2 的示数之比为 2∶1C.电阻 R1、R2 两端的电压之比为 2∶1D.电流表 A1、A2 的示数之比为 3∶2
思路点拨：R1 和 R2 并联，电流表 A1 测干路电流，A2 测流过R2 的电流，根据并联电路电压规律可知电阻 R1、R2 两端的电压之比.已知 R1∶R2＝2∶1，根据欧姆定律可得通过 R1、R2 的电流之比.根据并联电路电流规律可得两电流表示数之比.

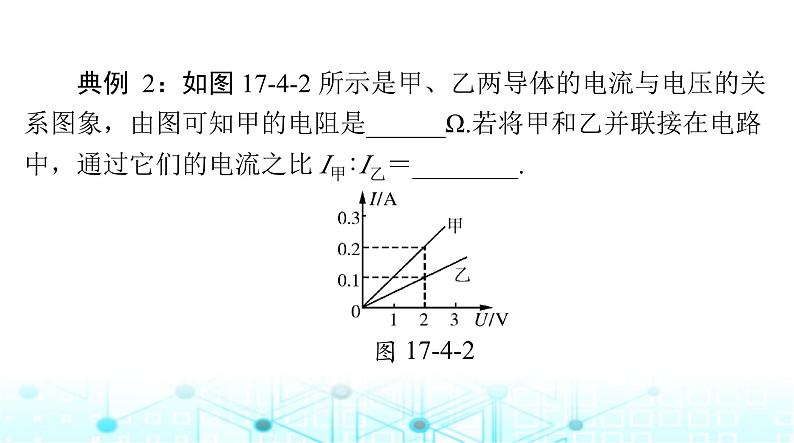

典例 2：如图 17-4-2 所示是甲、乙两导体的电流与电压的关系图象，由图可知甲的电阻是______Ω.若将甲和乙并联接在电路中，通过它们的电流之比 I甲∶I乙＝________.

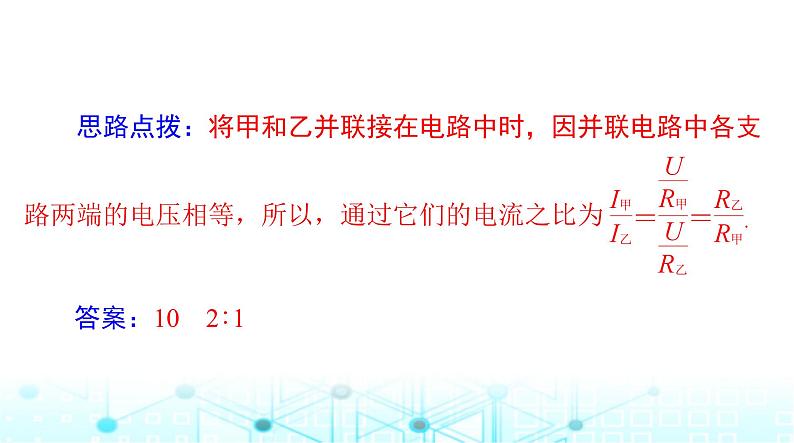

路两端的电压相等，所以，通过它们的电流之比为
思路点拨：将甲和乙并联接在电路中时，因并联电路中各支
变式 1：(2022 年青海省)如图17-4-3所示，定值电阻 R1＝5 Ω，R2＝10 Ω，开关 S 闭合时，R1、R2 两端的电压分别是 U1、U2，通
过的电流分别是 I1、I2，下列关系正确的是(A.I1∶I2＝1∶1B.I1∶I2＝1∶2C.U1∶U2＝1∶1
D.U1∶U2＝2∶1答案：A
变式 2：(2022 年黑龙江省)如图17-4-4所示，电源电压保持不变，R1、R2 为定值电阻.若开关 S1、S2 闭合，甲、乙两表均为电压表，示数之比为 5∶2，则 R1、R2 电阻之比为________.若开关 S1闭合、S2 断开，两表均为电流表，甲、乙两表的示数之比为____.
知识点 2 欧姆定律与串、并联电路的综合计算典例 3：现有 R1、R2 两个电阻，它们的 U-I 关系图象分别如图 17-4-5 甲、乙所示.将这两个电阻串联后接入电压为 6 V 的电源
两端，下列说法正确的是(甲
A.该电路中电阻 R1 的阻值是电阻 R2 阻值的 2 倍B.通过电阻 R1 的电流是通过电阻 R2 电流的 2 倍C.电阻 R1 两端的电压与电阻 R2 两端的电压相等D.电阻 R1 与电阻 R2 的电阻相等
思路点拨：串联电路电流处处相等，各用电器两端电压之和等于电源电压；由图可知，当 I1＝I2，且 U1＋U2＝6 V 时，可得 I1
方法技巧：串、并联电路中的规律
变式 3：(2021年南阳市期末)有两个定值电阻 R1、R2，它们电流随电压变化图象如图 17-4-6 所示.如果串联后总电阻为 R串，并
联后总电阻为 R并，下列说法正确是(A.R串在Ⅱ区域，R并在Ⅲ区域B.R串在Ⅰ区域，R并在Ⅲ区域C.R串在Ⅲ区域 R并在Ⅰ区域D.R串在Ⅱ区域，R并在Ⅰ区域答案：C
变式 4：(2022 年张家界市)如图17-4-7所示，电源电压保持不变，R1 ＝10 Ω，当闭合开关 S，滑动变阻器滑片 P 从 a 端移到 b端，两电表示数变化关系用图乙中线段 AB 表示，则电源电压和滑
动变阻器的最大值分别为(A.6 V，20 ΩB.4 V，20 ΩC.6 V，10 Ω
D.4 V，10 Ω答案：A
知识点 3 电路故障典例 4：如图 17-4-8 所示的电路中，闭合开关S，灯泡L不发
光，电流表有示数，电压表无示数.则电路的故障可能是(A.电阻 R 被短路B.灯泡 L 被短路C.灯泡 L 的灯丝断了
D.电阻 R 的接线柱接触不良
思路点拨：由题意可知，电路中有电流，所以电路不可能是
断路，同时电压表无读数.所以由此可知 L 短路.
方法技巧：电路出现故障，一般是“短路”和“断路”两种情况.两种情况下，电压表示数都有可能为零或有较大示数(接近电源电压)，具体分析如下：
变式 5：(2022 年镇江市)如图 17-4-9 所示电路在闭合开关后，
两电流表正常工作，且读数相同，则可能发生的故障是(图 17-4-9
变式 6：(2022 年眉山市)小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图 17-4-10 所示电源电压U＝6 V 保持不变.他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab＝6 V、Ubc＝0 V、Uac
＝6 V.若电路只有一处故障，则应是(
B.灯泡 L1 断路D.开关 S 断路
A.灯泡 L1 短路C.灯泡 L2 短路答案：B
1.现有两个电阻 R1、R2，且 R1>R2，则下列各图所示总阻值最
2.图中各电路的定值电阻都是 4 Ω，电源电压保持 8 V 不变.当开关闭合后，电流表或电压表的示数可能是 2 V 或 2 A 的是
3.(2022 年盐城市)如图 17-4-11 所示是小明设计的模拟调光台灯电路.闭合开关后，灯泡不亮，电流表无示数，电压表有示数，
小明检查后发现有一处故障，该电路的故障可能是(A.电流表断路B.电压表短路C.铅笔芯断路D.灯泡断路
4.(2021 年兰州市)将阻值不同的电阻 R1、R2 按图 17-4-12 甲所示电路连接，闭合开关 S 后，电流表示数为 0.6 A；保持电源电压不变，再将电阻 R1、R2 按图乙所示电路进行改接，闭合开关 S 后，
关于电流表的示数，下列说法中正确的是(甲图 17-4-12
A.一定小于 0.6 AB.一定大于 2.4 A
C.一定大于 0.6 A，但小于 1.2 AD.一定大于 1.2 A，但小于 2.4 A答案：B
5.(2021年聊城市期末)如图17­4­13所示是电阻RA和RB的I­U
图象，分析可知下列说法中正确的是(图 17-4-13
A.当 RA 两端电压为 0 V 时，RA 的阻值是 0 Ω
B.当 RB 两端电压为 2 V 时，通过 RB 的电流为 0.1 AC.当两电阻并联时，通过 RA 和 RB 的电流之比为 1∶2D.当两电阻串联时，RA 和 RB 两端的电压之比为 2∶1答案：B
6.(2021 年烟台市)如图 17-4-14 所示，电源电压不变，滑动变阻器的最大阻值为 R，已知 R∶R1∶R2＝1∶1∶2，则下列说法正
A.当滑片 P 移动到 a 端时，闭合 S1、S2，通过 R1 与 R2 的电流
B.当滑片 P 移动到 a 端时，闭合 S1、S2，通过 R1 与 R2 的电流
C.当滑片 P 移动到 b 端时，只闭合 S1，滑动变阻器两端的电
压与 R1 两端的电压之比是 1∶1
D.当滑片 P 移动到 b 端时，只闭合 S2，滑动变阻器两端的电
压与 R2 两端的电压之比是 2∶1
7.(2022 年内蒙古自治区)如图 17-4-15 甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片 P 从 b 端滑到 a 端，电压表示数 U 与电流表示数 I 的变化关系如图乙所示.下列说法正确的
A.定值电阻 R 的阻值是 8 ΩB.定值电阻 R 的阻值是 4 Ω
C.滑动变阻器的阻值范围是 0～18 ΩD.滑动变阻器的阻值范围是 0～12 Ω答案：D
8.(2021 年成都市期末)有一种亮度可以调节的小台灯，其电路如图 17-4-16 甲所示.电源电压为 24 V.灯泡 L 正常发光时的电压为24 V，通过灯泡 L 的电流与其两端电压的关系如图乙所示.小灯泡正常发光时的灯丝电阻是__________Ω.调节滑动变阻器的滑片 P，使灯泡两端的电压为 12 V，此时滑动变阻器接入电路中的电阻
9.(2021年赣州市期末)如图17-4-17所示，R1＝10 Ω，R2＝20 Ω，R3＝30 Ω，电源电压恒定不变，若开关 S1 闭合，S2 断开时，电流表的读数是 0.3 A，问：
(2)当 S1 和 S2 都断开时，电流表的读数多大？
R1 两端的电压是多少？
(3)当 S1 和 S2 都闭合时，电流表的读数是多大？ 图 17-4-17
10.(初高中衔接)(2021 年凉山州)有一根阻值为 R的电阻线，现将它首尾相连绕制成一个圆形电阻，如
图 17-4-18 所示.则 AB 间的电阻为(
