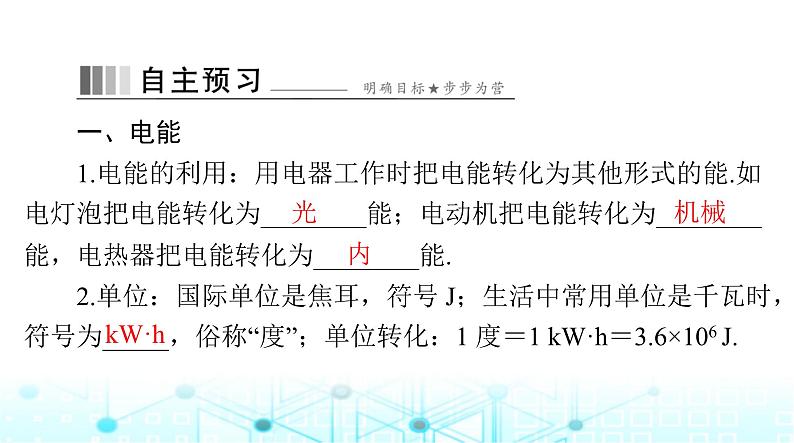

1.电能的利用：用电器工作时把电能转化为其他形式的能.如电灯泡把电能转化为________能；电动机把电能转化为________
能，电热器把电能转化为________能.
2.单位：国际单位是焦耳，符号 J；生活中常用单位是千瓦时，符号为_____，俗称“度”；单位转化：1 度＝1 kW·h＝3.6×106 J.

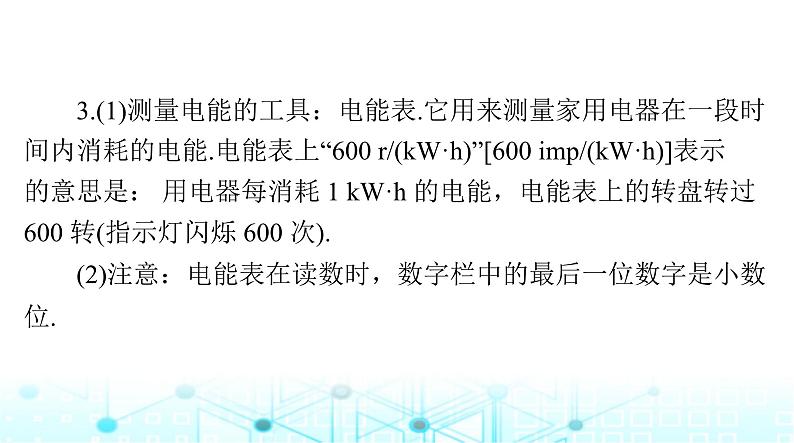

3.(1)测量电能的工具：电能表.它用来测量家用电器在一段时间内消耗的电能.电能表上“600 r/(kW·h)”[600 imp/(kW·h)]表示的意思是： 用电器每消耗 1 kW·h 的电能，电能表上的转盘转过600 转(指示灯闪烁 600 次).
(2)注意：电能表在读数时，数字栏中的最后一位数字是小数
1.定义：电能转化为其他形式的能的过程就是电流做功的过程，即电功；用字母 W 表示.2.电流做功的影响因素：电流做功跟________、__________、__________有关.
3.公式：W＝________.
求电压 U＝______；求电流 I＝______；求时间 t＝________.

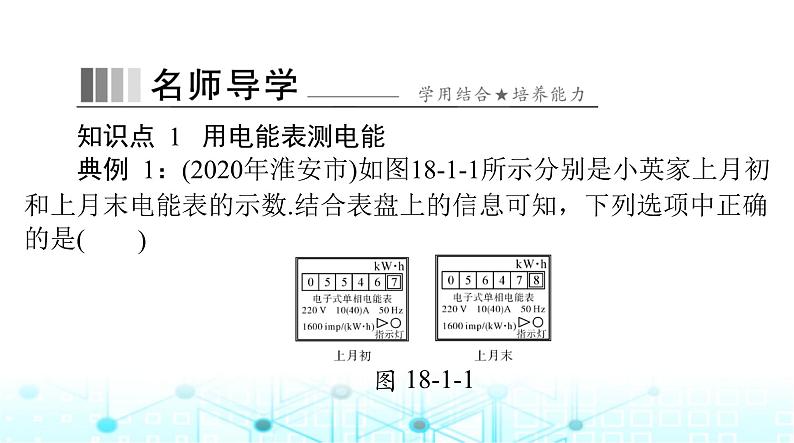

知识点 1 用电能表测电能典例 1：(2020年淮安市)如图18-1-1所示分别是小英家上月初和上月末电能表的示数.结合表盘上的信息可知，下列选项中正确
A.小英家家庭电路中的干路电流不得超过 10 AB.小英家上个月消耗的电能为 1011 kW·h
C.电能表上指示灯闪烁 320 次，表示家庭电路消耗电能 0.2 JD.电能表上指示灯闪烁的次数越多，说明电路中消耗的电能

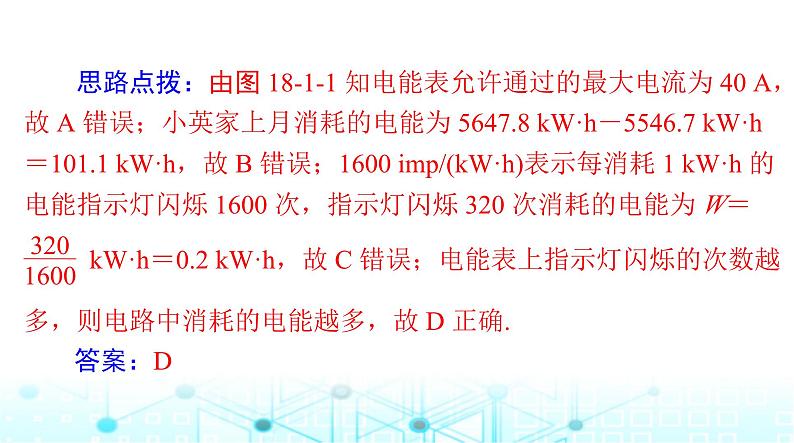

思路点拨：由图 18-1-1 知电能表允许通过的最大电流为 40 A，故 A 错误；小英家上月消耗的电能为 5647.8 kW·h－5546.7 kW·h＝101.1 kW·h，故 B 错误；1600 imp/(kW·h)表示每消耗 1 kW·h 的电能指示灯闪烁 1600 次，指示灯闪烁 320 次消耗的电能为 W＝
kW·h＝0.2 kW·h，故 C 错误；电能表上指示灯闪烁的次数越
多，则电路中消耗的电能越多，故 D 正确.

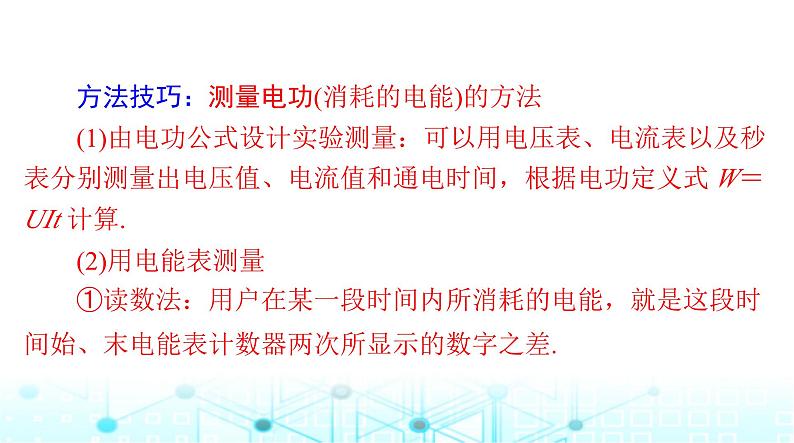

方法技巧：测量电功(消耗的电能)的方法
(1)由电功公式设计实验测量：可以用电压表、电流表以及秒表分别测量出电压值、电流值和通电时间，根据电功定义式 W＝UIt 计算.
①读数法：用户在某一段时间内所消耗的电能，就是这段时
间始、末电能表计数器两次所显示的数字之差.
②计算法：由电能表参数 N r/(kW·h)或 N imp/(kW·h)，数出某段时间内电能表转过的转数 n 或闪烁了 n 次，则这段时间内消耗
所示，下列说法错误的是(　　)
变式 1：(2022 年青海省)一种家用电能表上的参数如图18-1-2
A.该电能表应该在 220 V 的电路中使用B.该电能表的额定最大电流为 20 AC.电能表是计量用电器消耗电能的仪表
D.该电能表此时的读数是 31.6 J答案：D
易错：(2022 年湘潭市)如图 18-1-3 是小明家电能表的表盘，其读数是________kW·h.小明将家中其他用电器关闭，只让干衣机单独工作，观察到 6 min 内电能表指示灯闪烁了 160 次，干衣机在这 6 min 内消耗的电能为______kW·h，它的实际功率是______kW.
答案：619.5　0.1　1
知识点 2 电功及其计算
典例 2：(2021 年上海市期中)10 秒内通过导体横截面的电荷量为 5 C，通过该导体的电流为_______A.若该导体两端的电压为3 V，电流对导体做功_______J.若将电压增大为 6 V，则该导体的电阻为________Ω.
答案：0.5 15 6方法技巧：手机电池或充电器有个常见单位 mA·h，1 mA·h＝10-3 A×3600 s＝3.6 A·s，由于电荷量 Q＝It，即 mA·h 也是电荷量 Q 的单位，1 C＝1 A·s.电能的单位为 J，1 J＝1 A·s·V.
变式 2：(2022 年郴州市)老王的手机电池的铭牌上标有“5 V4000 mA·h”的字样，手机正常使用时功率为 2 W.如果他在电池电量剩余 30%时，立刻插上 30 W 的充电器，并持续正常使用，直到
电量充满.他这次给手机充电的时间是(
A.0.2 hC.0.5 h答案：C
变式 3：(2022 年河南省)在如图18-1-4所示的电路中，电源电压不变，电阻 R2 的阻值为20 Ω.闭合开关S，两电流表的示数分别为 0.5 A 和 0.2 A，则电源电压为________V，电阻 R1 的阻值为________Ω.通电 1 min，该电路消耗的总电能为________J.
答案：6 30 180
1.下列单位中，不是电功单位的是(　　)
B.伏·安·秒D.千瓦·时
A.焦耳C.瓦特答案：C
2.(2022 年河池市)现代社会生活和生产几乎处处离不开电，用电，实际上用的是电能. 下列关于电能和电功的说法正确的是
)A.用电器通过电流做功把电能转化为其他形式的能B.发电站把电能转化为其他形式的能C.电功和电能的单位都是瓦特D.电功和电能是同一个物理量答案：A
3.(2022 年青岛市)下列电流做功的过程中，电能主要转化为机
A.电风扇吹风B.电灯发光C.电饭锅煮饭D.电解水制氧答案：A
4.关于电流做功的影响因素说法中正确的是(
A.通电时间长的用电器，电流做功多B.通过电流大的用电器，电流做功多C.在电压、通电时间都相同的情况下，通过电流大的用电器，电流做功少D.在电流、通电时间都相同的情况下，电压大的用电器，电流做功多答案：D
5.(2022 年湖北省)小明家半年前新装了一只电能表，现在表盘
的示数如图 18-1-5，下列说法正确的是(
A.该电能表的标定电流为 20 AB.该电能表应接在 50Hz 的直流电路中使用C.小明家每消耗 1 度电，铝盘转动 3000 转
D.小明家半年内的用电量是 6335 kW·h答案：C
6.小军买了一个电炉，把它接入家里的电路上，从说明书上知
道，此时的电流为 5 A，则半小时消耗的电能是(
B.33 000 JD.3 960 000 J
A.550 JC.1 980 000 J答案：C
7.(2021 年福建省)某手机电池容量为 4200 mA·h，电池电压为3.7 V.用一个标有“输出 5 V 4 A”的快速充电器，将手机电池从零电量至充满，需要________min(充电效率为 84%).快充充电线比普通手机充电线要粗一些，这是因为正常工作时，通过快充充电线的________较大.
解析：手机电池充满电需要的电能为 W＝UIt＝3.7 V×4200 mA·h＝3.7 V×4.2 A×3600 s＝55 944 J，设需要充电时间为
得 t1＝3330 s＝55.5 min，快充充电线的电流比普通手机电流要大，所以充电线要粗一些，使得导线电阻要小一些，可以减小电流热效应产生的热量.答案：55.5 电流
8.(2022 年广安市)如图 18-1-6 所示，电源电压 6 V 不变，电阻R1＝10 Ω，R2＝20 Ω，当开关 S 接 2 时，电压表示数为_______V.当开关 S 接 1 时，通过 R1 的电流 10 s 内所做的功为________J.
9.(2022 年云南省)如图18-1-7所示，电源电压恒定，R1＝30 Ω，当 S 闭合、S1 断开时，电流表的示数为 0.2 A.当 S、S1 都闭合时，电流表的示数为 0.5 A.求：(1)电源电压.(2)R2 的阻值.(3)S、S1 都闭合时，通电 1 min 电流
测电路中的电流，由I＝　可得，电源的电压
解：(1)当 S 闭合、S1 断开时，电路为 R1 的简单电路，电流表
U＝I1R1＝0.2 A×30 Ω＝6 V.
(2)当 S、S1 都闭合时，R1 与 R2 并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过 R1 的电流不变，因并联电路中干路电流等于各支路电流之和，所以通过 R2 的电流
I2＝I－I1＝0.5 A－0.2 A＝0.3 A因并联电路中各支路两端的电压相等，所以电阻 R2 的阻值
(3)S、S1 都闭合时，通电 1 min 电流通过 R2 做的功为W＝UI2t＝6 V×0.3 A×60 s＝108 J.
10.(思维拓展)(2020 年广元市)如图 18-1-8 所示，电源电压恒定为 10 V，R1＝10 Ω，闭合开关 S，滑动变阻器的滑片 P 从一端滑到另一端的过程中，电压表的示数从 2 V 变成 5 V，则 R2 的阻值为________Ω，滑动变阻器的最大阻值为________Ω，当滑片 P置于 b 点时，该电路 1 min 消耗的电功为________J.
